CRC-CS-450-5+5-3 智能电容器-三相共补智能电容器

450v高纹波电容摘要：1.什么是450v高纹波电容？2.450v高纹波电容的特点和应用场景3.如何选择合适的450v高纹波电容？4.450v高纹波电容的保养与维护正文：一、什么是450v高纹波电容？450v高纹波电容是一种电子元件，具有较高的电压承受能力和较大的容量。

它的名字来源于其额定电压为450伏特，适用于需要稳定电压和电流的电子设备。

高纹波电容广泛应用于电源滤波、信号处理、脉冲储能等领域。

二、450v高纹波电容的特点和应用场景1.特点：（1）高电压承受能力：450v高纹波电容可以承受高达450伏特的电压，适用于高压电路。

（2）大容量：高纹波电容具有较大的容量，可以储存更多电能，满足长时间供电需求。

（3）低损耗：高纹波电容具有较低的损耗，能够在高速切换电路中保持稳定的性能。

（4）小体积：随着技术的发展，450v高纹波电容的体积逐渐减小，便于安装和设计。

2.应用场景：（1）电源滤波：450v高纹波电容用于电源滤波，可有效抑制电网噪声，保证输出电压的稳定性。

（2）信号处理：在高频信号处理电路中，450v高纹波电容有助于减小信号干扰，提高信号传输质量。

（3）脉冲储能：在脉冲电源、激光、电磁炮等高压脉冲设备中，450v高纹波电容用于储能和缓冲。

三、如何选择合适的450v高纹波电容？1.确定电容器的电压等级：根据电路的电压需求，选择高于电路电压的电容器电压等级，以确保电容器的安全运行。

2.选择适当的容量：根据电路的储能需求，选择合适的电容器容量。

容量过小可能导致储能不足，过大则浪费成本和体积。

3.考虑电容器的频率响应：高纹波电容需要具有良好的频率响应，以确保在高频电路中正常工作。

4.参考电容器的品质因数：品质因数越高，电容器的性能越好。

在选择时，可优先考虑品质因数较高的电容器。

5.考虑电容器的尺寸和重量：根据电路板的空间和重量要求，选择合适尺寸和重量的450v高纹波电容。

四、450v高纹波电容的保养与维护1.储存：电容器在储存时应避免阳光直射、高温、潮湿环境，确保电容器不受损坏。

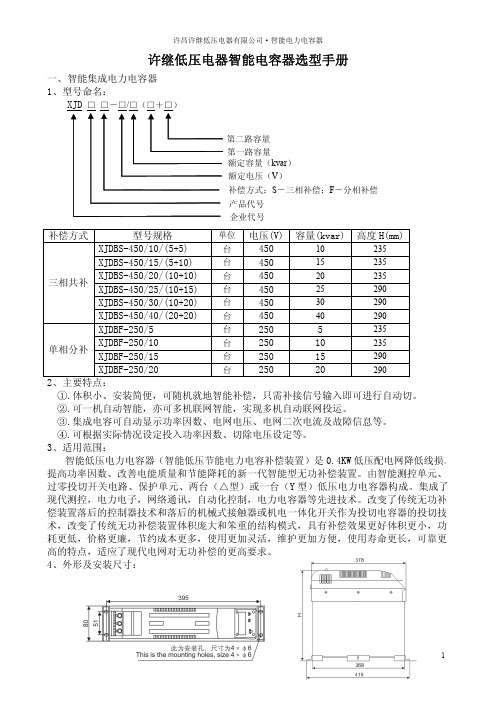

许继低压电器智能电容器选型手册一、智能集成电力电容器1、型号命名：补偿方式型号规格单位电压(V)容量(kvar)高度H(mm)三相共补XJDBS-450/10/(5+5)台45010235XJDBS-450/15/(5+10)台45015235XJDBS-450/20/(10+10)台45020235XJDBS-450/25/(10+15)台45025290XJDBS-450/30/(10+20)台45030290XJDBS-450/40/(20+20)台45040290单相分补XJDBF-250/5台2505235XJDBF-250/10台25010235XJDBF-250/15台25015290XJDBF-250/20台250202902、主要特点：①.体积小、安装简便，可随机就地智能补偿，只需补接信号输入即可进行自动切。

②.可一机自动智能，亦可多机联网智能，实现多机自动联网投运。

③.集成电容可自动显示功率因数、电网电压、电网二次电流及故障信息等。

④.可根据实际情况设定投入功率因数、切除电压设定等。

3、适用范围：智能低压电力电容器（智能低压节能电力电容补偿装置）是0.4KW 低压配电网降低线损、提高功率因数、改善电能质量和节能降耗的新一代智能型无功补偿装置。

由智能测控单元、过零投切开关电路、保护单元、两台（△型）或一台（Y 型）低压电力电容器构成。

集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。

改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，具有补偿效果更好体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠更高的特点，适应了现代电网对无功补偿的更高要求。

4、外形及安装尺寸：产品代号补偿方式：S －三相补偿；F －分相补偿额定电压（V ）额定容量（kvar ）第一路容量第二路容量企业代号5、工作条件：使用条件：海拔2000米以下，环境温度-25℃—+50℃；相对湿度≤90%（20℃）额定电压：250VAC50Hz额定容量：共补5-40kvar，分补5-20kvar电容允差：-5—+10%最高允许过压：110%额定电压6、电气接线原理简图：Y型电容接法△电容接法产品与电源端的连接导线规格：一般情况，单台总容量为30kvar以上的共补和总容量为20kvar分补电容器，应采用标准16mm²截面积的多芯铜导线，其余规格采用标准10mm²截面积的多芯铜导线。

JKF5C 智能无功功率自动补偿控制器选型指南产品名称电压规格输出信号功能JKF5CV 12DC Z ↓↓↓↓ V:400V(三相共补)12回路DC：直流12V 缺省:常规型Z：通讯型缺省:常规型订货提示：如客户需要JKF5C智能无功功率自动补偿控制器，电压为400V，规格12回路，输出直流12V，带通讯功能，则相对应的订货编码为：JKF5CV12DCZ产品特征■界面液晶显示，美观大方，内容丰富。

■具有人工辅助接线识别，方便用户傻瓜接线。

■具有电流同名端识别功能，方便用户接线转换。

■具有输出编码任意编码，兼容各种容量配置。

■具有三种运行输出模式（循环投切、编码投切、先投后切） ■具有温控节点，可方便调节补偿柜环境温度。

■抗干扰能力强，具有电压畸变保护功能。

■通讯型产品RS485接口，可任意接线，不区分A、B,方便用户与上位机傻瓜接线。

■通讯型产品，可通过通讯线(RJ11-4P)控制CDSK-Z智能复合开关投、切，简化接线难度。

技术参数执行标准JB/T 9663额定电压AC400V(±15%)额定频率50Hz / 60Hz额定电流≤5A灵敏度≤50mA补偿方式三相共补整机功耗＜5VA响应时间1s～120s输出容量 -12V/8mA(直流型)220V/3A(常规型)输出回路12回路开孔尺寸113×113（mm）重 量＜0.6kg外形及安装尺寸（mm）外形尺寸安装尺寸接线图JKF5C-12接线图 JKF5C-12-DC接线图JKF5C-12-DC-Z接线图。

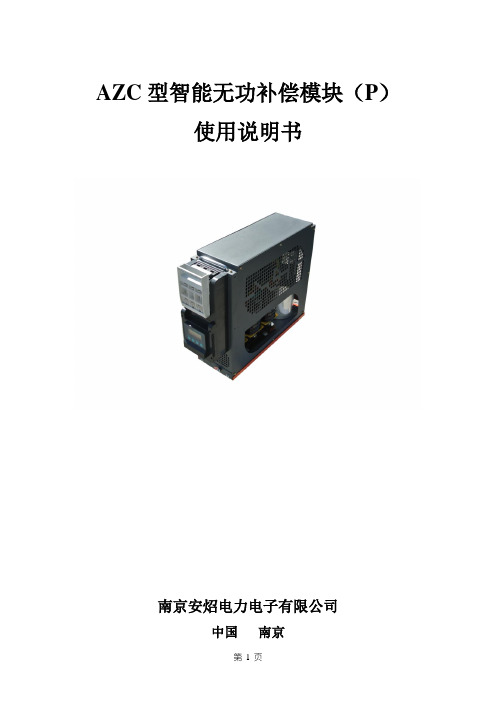

AZC型智能无功补偿模块（P）使用说明书南京安炤电力电子有限公司中国南京一、安全提示本设备在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意智能电容的接线图和端子图标号。

当智能电容外壳有明显损坏时，不得继续安装使用，请与产品供货商联系。

智能电容的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性。

智能电容均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

在有专业人员指导按照说明和安全规范对本设备进行安装，方可投入使用！二、应用范围及特点本系列智能电容器可以自组网（穿芯式二次互感器方式）使用。

也可以配合AWFC-32智能电容控制器及CAP32指示器使用。

本系列智能电容器适用于谐波现场。

采用同步开关技术，技术先进，性能稳定可靠。

模块化结构，组合灵活，扩容方便，安装简单，便于维护。

液晶中文显示，操作简单，维护方便，利于现场故障查找。

三、型号说明四、技术参数4.1环境条件环境温度：－25/B(-25 ~ 45℃)；相对湿度：40℃，20-90％；海拔高度：≤2000m。

4.2电源条件额定电压：-380V；电压偏差：±20%；电压波形：电压总谐波畸变率不大于10% ；工频频率：48.5-51.5Hz；功率消耗：<0.5W（切除电容器时），<1W（投入二台电容器时）。

4.3电气安全电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合中华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》、GB/T22582－2008《低压电力电容器功率因数补偿装置》中对应条款要求。

4.4测量误差电压：≤0.5%（在80-120%额定电压范围内）；电流：≤1%（在5%-120%额定电流范围内）；≤0.5%（在20%-120%额定电流范围内）；温度：±1℃。

4.5保护误差电压：≤0.5%；电流：≤1.0%；温度：±1℃（电容器）；时间：±0.01s。

052RD-ZM 智能式无功补偿电容器是由智能测控单元、零投切复合开关、智能保护单元、两台（△型）或一台（F 型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。

替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。

产品既可单台使用，也可多台组网构成补偿系统使用；既可三相补偿，也可三相和分相混合补偿。

智能电容器集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。

改变了现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的全面优点。

产品型号格式命名:表示企业代号；表示智能电容器；表示补偿电容器为共补接法，表示补偿电容器为分补接法；电容器电压表示电容器的额定电压。

如./就表示智能低压电容器，补偿电容器是三角形接法共补，额定电压补偿容量为。

R ”F”-R -0420，400V ，20KVar D ZM-G”DZMG -”产品概述选型指南主要技术参数智能电容器为模块化设计，组成模块有：①高品质电容器②智能测控模块③投切开关模块④线路保护模块高品质电容器。

采用目前先进的复合边缘加厚金属化膜的自愈式低压并联电容器。

具有重量轻、特性好、使用寿命长、损耗低、发热小、温升低等全面的优点。

□ 实现电压过零导通和电流过零切断，使智能系统在接通和断开的瞬间具有可控硅开关的优点，而在正常接通期间又具有接触器开关无功耗的优点。

其实现方法是：投入时是在电压过零瞬间可控硅先过零触点，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。

智能测控模块与线路保护模块采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；接通后若出现缺相，则自动退投。

SGG-NM-X智能低压谐波抑制无功补偿模块产品名称: SGG-NM-X智能低压谐波抑制无功补偿模块产品信息:产品特点与应用SGG-NM-X智能低压谐波抑制无功补偿模块(下称产品)是针对用电网络谐波含量一定，普通电力电容器不能正常运行的情况下而设计，主要特点如下：1) 采用高品质工业型低压电力电容器，无油化设计，安全性高；2) 采用无涌流投切开关，技术先进，性能稳定可靠；3) 采用闭环电路，磁路不饱和，无能源消耗，无电磁辐射；4) 采用特殊的技术与工艺，能有效的抑制高次谐波和涌流，抑制3～9次以上谐波效果明显；5) 模块化结构，组合灵活，扩容方便，安装简单，便于维护；6) 智能网络，485通讯接口，可以接入后台计算机，进行配电综合管理；7) 采用分散控制模式，20万次无故障投切，高可靠性；8) 人性化的人机界面，操作简单，维护方便，利于现场故障查找；9) 内加SH防爆器及温控装置，提高严重谐波场所下运行可靠性；10) 节能效果显著，有效提高功率因数，降低电能功耗，改善电能质量。

SGG-NM-X智能谐波抑制无功补偿模块主要应用在谐波电流为40%以下的场所(如变频器等设备)，既能满足无功补偿，改善功率因数，又能消除高次谐波对系统的影响，提高用电质量。

主要功能◎滤波功能有效的抑制高次谐波和涌流，对高次谐波形成低阻抗通路。

对谐波具有吸收泄放作用，能消除高次谐波对电容器的影响，保护电路及电容器过载，防止电容器过热、绝缘介质的老化、自愈性能下降，使用寿命降低。

◎无涌流投切功能与专用电容投切开关配合，无投切涌流。

◎分相补偿功能分相补偿型产品，各相电容可以分别投切，提高无功补偿精度，使三相无功不平衡得到良好补偿。

◎测量功能配电电压、电流、无功功率、功率因数测量；CT相位与变比自动测量、校正；各台电容器三相电流、体内温度测量。

◎保护功能回路电流速切、过流保护；电容器过压、欠压保护；电容器过温、断相、三相不平衡保护，当电容器温度超过65度，电容器整机退运保护，提高使用寿命，确保系统安全运行。

智能电容器CRC-CF-250/2.5-1智能电容器CRC-CF-250/2.5-1参数表智能电容器依据标准GB/T22582-2008<电力电容器低压功率因CRC-CF-250/2.5-1智能电容器电源条件1名称智能电容器2适使用设备低压电容器补偿柜作用3型号CRC-CF-250/2.5-14工作电压：共补380V AC分补220V AC 5电压偏差±20%6电压谐波电压总畸变率不大于5%7额定频率50HZ±5%8功率消耗<2W贰，CRC-CF-250/2.5-1智能电容器测量精度1电压≤0.5%2电流≤0.5%3温度≤±1℃4功率因素≤±0.01叁，CRC-CF-250/2.5-1智能电容器控制方式1控制型号多参数模糊控制2取样信号0-5A肆，CRC-CF-250/2.5-1智能电容器环境条件1工作温度-25°C--65°C2相对湿度20%—95%3海波高度≤4000M壹、CRC-CF-250/2.5-1智能电容器主要用途与适用CRC智能式低压电容器集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。

改变了传统无功补偿装置落后的控制技术和落后的机械式接触器和热继电器保护投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特定，适应了现代电网对无功补偿的更高要求。

贰、CRC-CF-250/2.5-1智能电容器型号说明CRC-CF-250/2.5-1分补电容器容量电容器电压250VCF三相分补CS共补昌日智能电容器叁，智能电容器CRC-CF-250/2.5-1概述CRC系列智能集成电容器装置是应用于低压电网的新一代无功补偿装置。

它是有CPU测控单元、晶闸管、继电器。
