NA系列低压智能电力电容器使用说明书

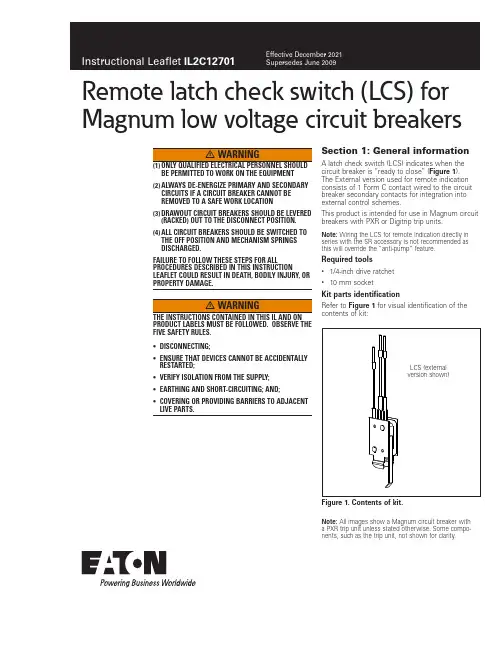

Remote latch check switch (LCS) forMagnum low voltage circuit breakersBE PERMITTED TO WORK ON THE EQUIPMENT (2) ALWAYS DE-ENERGIZE PRIMARY AND SECONDARY CIRCUITS IF A CIRCUIT BREAKER CANNOT BE REMOVED TO A SAFE WORK LOCATION (3) DRAWOUT CIRCUIT BREAKERS SHOULD BE LEVERED (RACKED) OUT TO THE DISCONNECT POSITION. (4) ALL CIRCUIT BREAKERS SHOULD BE SWITCHED TO THE OFF POSITION AND MECHANISM SPRINGS DISCHARGED.FAILURE TO FOLLOW THESE STEPS FOR ALLPROCEDURES DESCRIBED IN THIS INSTRUCTIONLEAFLET COULD RESULT IN DEATH, BODILY INJURY, OR PROPERTY DAMAGE.PRODUCT LABELS MUST BE FOLLOWED. OBSERVE THE FIVE SAFETY RULES. • DISCONNECTING;• ENSURE THAT DEVICES CANNOT BE ACCIDENTALLY RESTARTED;• VERIFY ISOLATION FROM THE SUPPLY;• EARTHING AND SHORT-CIRCUITING; AND;• COVERING OR PROVIDING BARRIERS TO ADJACENT LIVE PARTS.Section 1: General informationA latch check switch (LCS) indicates when the circuit breaker is “ready to close” (Figure 1). The External version used for remote indication consists of 1 Form C contact wired to the circuit breaker secondary contacts for integration into external control schemes.This product is intended for use in Magnum circuit breakers with PXR or Digitrip trip units.ote: N Wiring the LCS for remote indication directly in series with the SR accessory is not recommended as this will override the “anti-pump” feature.Required tools• 1/4-inch drive ratchet •10 mm socketKit parts identificationRefer to Figure 1 for visual identification of the contents of kit:Figure 1. Contents of kit.ote: N All images show a Magnum circuit breaker with a PXR trip unit unless stated otherwise. Some compo-nents, such as the trip unit, not shown for clarity.LCS (external version shown)2Instructional Leaflet IL2C12701Effective December 2021Remote latch check switch (LCS) for Magnum low voltage circuit breakersEATON Section 2: Installation of external remote LCSTo install the LCS, proceed with the following steps:Step 1: Remove the front cover by unscrewing the hex-head captive bolts (four for three-pole, six for four-pole) that join the cover to the breaker housing using a 10 mm 1/4-inch drive socket. Then hold the charge handle down at about a 45-degree angle to pull off the cover. Step 2: Place the appropriate label on the front cover nameplate space located under “Accessories”.Figure 2. Steps 1 and 2.Step 3: Remove the accessory (if installed) from the indicated position on the accessory tray by lifting its lock up and sliding the accessory toward the front of the breaker. Then lift accessory up and out of tray. Do not disconnect the wiring.Figure 3. Step 3.Step 4: Connect wires from LCS to the secondary connector, refer-ring to T able 1, in keeping with the wire markings. Terminal maps for the secondary connectors are located on top of the secondary connectors. Check that all wire terminals are secure by pulling gently. Then push the LCS into center slot in the accessory tray. Make sure the LCS is fully seated.Figure 4. Step 4 Magnum with Digitrip.Figure 5. Step 4 Magnum with PXR.Step 5: Reinstall any accessory that was removed in Step 2.Step 6: Test the installation.CHARGED. PUSH THE OFF BUTTON FIRST TO ENSURE THAT THE BREAKER IS NOT CLOSED. FAILURE TO FOLLOW THIS ACTION COULD RESULT IN A SERIOUS INJURY.With the breaker OPEN and DISCHARGED, push down on the trip lever platform (to its stop) and release.The LCS should not operate. This is indicated by the absence of an audible “click” from the switch.3Instructional Leaflet IL2C12701Effective December 2021Remote latch check switch (LCS) for Magnum low voltage circuit breakers EATON Now charge the breaker using the manual handle. When the breaker is fully charged, the trip lever will return to the latched (platform level) position. Repeat the above test by pushing the trip lever platform down and releasing it. An audible “click” from the switch should be heard.Figure 6. Step 6.Step 7: Reinstall the front cover. Push the CLOSE and then the OPEN pushbuttons to discharge all energy from the mechanism, leaving it in an OPEN and DISCHARGED status.Eaton1000 Eaton Boulevard Cleveland, OH 44122 United States © 2021 EatonAll Rights ReservedPrinted in USAPublication No. IL2C12701H02/ TBG 001545 December 2021Eaton is a registered trademark.All other trademarks are propertyof their respective owners.Remote latch check switch (LCS) for Magnum low voltage circuit breakersInstructional Leaflet IL2C12701 Effective December 2021Disclaimer of warranties andlimitation of liabilityThe information, recommendations, descriptions, and safety notations in this document are based on Eaton Corporation’s (“Eaton”) experience and judgment, and may not cover all contingencies. If further information is required, an Eaton sales office should be consulted.Sale of the product shown in this literature is subject to the terms and conditions outlined in appropriate Eaton selling policies or other contractual agreement between Eaton and the purchaser.THERE ARE NO UNDERSTANDINGS, AGREEMENTS, WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY, OTHER THAN THOSE SPECIFICALL Y SETOUT IN ANY EXISTING CONTRACT BETWEEN THE PARTIES. ANY SUCH CONTRACT STATES THE ENTIRE OBLIGATION OF EATON. THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME PART OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES. In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence), strict liability, or otherwise for any special, indirect, incidental, or consequential damage or loss whatsoever, including but not limited to damage or loss of use of equipment, plant or power system, cost of capital, loss of power, additional expenses in the use of existing power facilities, or claims against the purchaser or user by its customers resulting from the use of the information, recommendations, and descriptions contained herein.The information contained in this manual is subject to change without notice.。

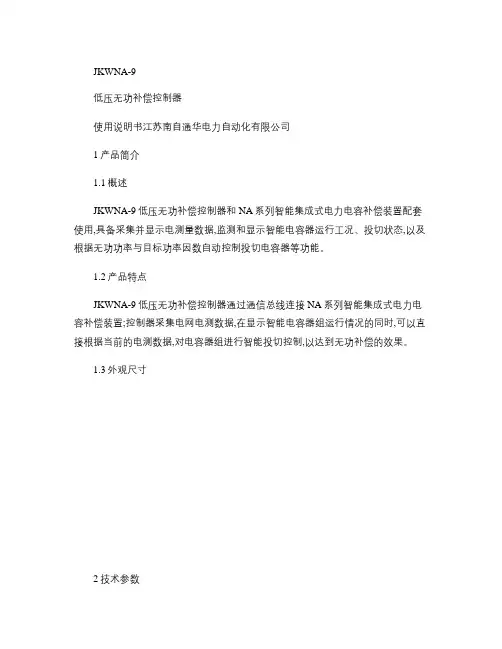

JKWNA-9低压无功补偿控制器使用说明书江苏南自通华电力自动化有限公司1产品简介1.1概述JKWNA-9低压无功补偿控制器和NA系列智能集成式电力电容补偿装置配套使用,具备采集并显示电测量数据,监测和显示智能电容器运行工况、投切状态,以及根据无功功率与目标功率因数自动控制投切电容器等功能。

1.2产品特点JKWNA-9低压无功补偿控制器通过通信总线连接NA系列智能集成式电力电容补偿装置;控制器采集电网电测数据,在显示智能电容器组运行情况的同时,可以直接根据当前的电测数据,对电容器组进行智能投切控制,以达到无功补偿的效果。

1.3外观尺寸2技术参数显示分辨率128×64,显示12点阵汉字输入测量RJ45方式接入智能电容器网络电源工作范围AC380V±30%功耗≤2W工作条件-10~55℃,相对湿度≤93%无腐蚀气体场所,海拔≤2000m 隔离耐压电源>2500V绝缘电阻≥2MΩ尺寸面框尺寸:120mm×120mm开孔尺寸:3使用说明JKWNA-9低压无功补偿控制器面板由产品名称及公司信息、液晶显示屏、操作按键组成。

下面对液晶显示屏显示内容和主要功能作简单说明:3.1主菜单液晶屏第1行从左到右依次显示:联网电容器数量、当前投切控制方式(自控/手控和软件版本号;当前所有联网电容器的投切状态以图形的方式直观显示在液晶屏上,同时显示投入到电网中总的补偿容量,显示界面如下:注:表示分补表示共补表示投入表示切除当前电容柜补偿电流界面如下:3.2运行工况显示开关故障、过压保护、过流保护、过温保护、过谐波保护的电容器信息。

使用和切换界面查看各种保护与故障,按键返回主菜单。

3.3设置参数设置参数CT变比(比值:0000目标功率因数:0.99无功算法时间:040设置现场的电流互感器变比,无功控制的目标功率因数和无功算法时间。

和切换参数数字的修改焦点,切换当前焦点的数字大小,进入参数修改“确认/取消”界面,进入参数修改“确认/取消”界面后,和切换“确认/取消”按钮,确定当前的按钮。

目录一.产品概述 (1)二.功能特点 (1)三.使用环境 (2)四.技术参数 (2)五.安装与接线 (2)六.操作与运行 (5)七.系统调试 (12)八.常见现象分析 (14)九.售后服务 (15)一.产品概述智能无功补偿控制器（以下简称控制器）是本公司在吸收了国内外多个无功自动补偿控制器技术的基础上研发出来的新一代产品，款式新，功能全，安装使用灵活，全中文液晶菜单，操作方便。

控制器具有RS-485通讯接口，与本公司生产的智能低压电力电容器配套使用，接线简洁，运行可靠。

二.功能特点1．参数设置功能1）过压值、欠压值、欠流值等保护定值的设置；2）延时时间、投入、切除门限等投切限值的设置；3）取样电流互感器变比的设置。

2．测量功能1）取样互感器极性自动判别，接入时无需考虑极性要求；2）配电电压、电流、功率因数、有功功率、无功功率测量。

3．控制功能1）自动、手动控制电容器的投切。

自动控制时，根据受控物理量-无功功率进行投切；2）容量相同的电容器按循坏投切方式工作，容量不同的电容器按无功缺额进行编码投切；3）最多可同时控制32台智能低压电力电容器。

4．保护功能配电系统过电压保护、过电压闭锁、欠电压保护、欠流保护、缺相保护。

5．信号功能1）各台电容器投运、退运状态信号显示，各台电容器容量信号显示，各台电容器温度信号显示；2）配电参数越限信号（过压、欠压等）显示；3）控制器本身或电容器故障显示。

三. 使用环境工作温度： -20℃-60℃ 相对湿度： ≤90%（20℃） 大气压力： 79.5-106.5kpa 海拔高度： ≤3000m无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。

四. 技术参数额定电压： 交流50Hz ，380V ±20% 电流取样： ≤5A 额定频率： 50Hz ±5% 净重：约0.8kg五. 安装与接线1．安装在屏柜上开113*113mm 的方孔，将本产品从屏前推入方孔内，把配给的紧固件插入安装槽中，上紧即可固定在屏上。
