KPFK系列低压电容投切复合开关使用说明书南京卡鹏科技有限公司1、概述采用传统的交流接触器投切电容器的冲击电流大，影响电容器和接触器的使用寿命；而用晶闸管投切电容器能解决接触器投切电容器存在的问题，但明显缺点是装置存晶闸管功率损耗，需要安装风扇和散热器来通风与散热，而散热器不但会增大装置的体积，而且风扇的工作与否则将直接影响无功补偿装置的可靠性。
为解决这些问题，我们采用可控硅复合开关为投切元件的无功补偿装置，装置采用单相与三相复合式补偿的方式，装置能实现三相补偿同时又能进行单相补偿，以满足三相不平衡系统的需要。
KPFK系列可控硅复合式开关是本公司结合多年可控硅（晶闸管）在无功补偿技术领域应用的经验，研制而成的一种新型智能型可控硅复合开关(可控硅+磁保持继电器技术)。
KPFK系列复合式开关普遍适用于各种交流接触器、晶闸管（可控硅）、固态继电器应用场合。
该开关器件具有在其开关动作时无触点拉弧、无冲击电流现象,而且工作时功耗低、无需加装散热装置的特点，特别适用于交流电机启动、感性、容性或电阻负载的投切。
KPFK系列复合式开关与目前市场普遍用于电容器投切的复合开关最重要的区别在于启动控制技术的应用。
该项技术主要是指交流负载启动时复合开关能控制使电流在短时间内从0稳步上升到额定工作电流。
KPFK系列低压复合开关工作原理是：将可控硅与磁保持继电器并联接通电路。
可控硅在投入和切除的瞬间进行过零投切，即电压过零时刻投入，电流过零时刻切除，可控硅短时间导通后，转为磁保持继电器接通运行。
因此，它既具有可控硅开关过零投切无涌流的优点，又具有机械触点运行无功耗的长处，也就避免了可控硅运行发热和机械触点投切火花的缺陷，是一种较为理想的投切开关。
由于磁保持继电器在吸合与断开的瞬间都没有涌流和火花，因此，它的电器寿命远高于设计的寿命，而它的机械寿命高达百万次，可以保证长期运行。
2.主要特点：电压/电流过零点导通与分断；开关时无冲击电流、功耗低，无需加装任何散热装置；开关时无触点拉弧现象，无谐波污染，具备失压掉电自保护功能；采用光耦隔离技术，具有较强的抗干扰能力；性能稳定，使用可靠，免维护周期长；结构简单，接线方便。

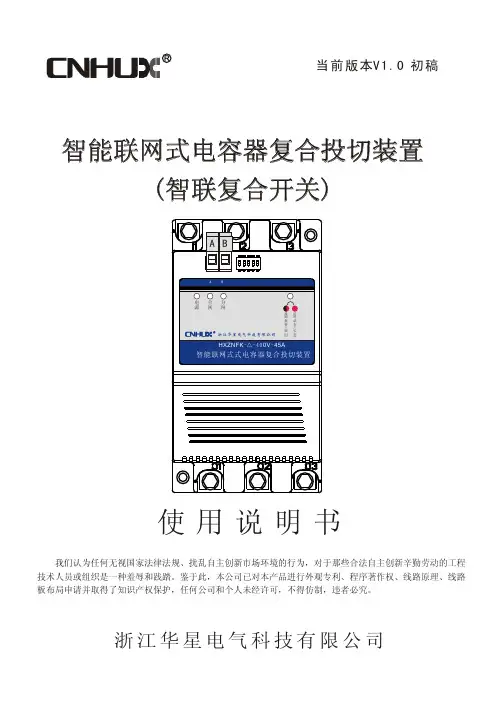

当前版本V1.0 初稿智能联网式电容器复合投切装置(智联复合开关)使用说明书我们认为任何无视国家法律法规、扰乱自主创新市场环境的行为，对于那些合法自主创新辛勤劳动的工程技术人员或组织是一种羞辱和践踏。
鉴于此，本公司已对本产品进行外观专利、程序著作权、线路原理、线路板布局申请并取得了知识产权保护，任何公司和个人未经许可，不得仿制，违者必究。
浙江华星电气科技有限公司一、概述普通复合开关都由直流电压控制开关的投入或切除，信号量为单向传送，每只复合开关都需要一根独立的控制信号线。
如果复合开关出现故障，控制器或配电终端将无法知晓，有可能使补偿装置长期带病工作。
智能联网式电容器复合投切装置（以下简称智联复合开关）的推出使这一现得到有效的解决，它可将自身故障通过通讯线反馈至上位机，让用户第一时间了解补偿装置出现异常现象的原因，更符合智能电网建设的精神。
所有控制回路由一根双绞线并联在一起，大大减少了补偿装置的控制线路数量。
二、功能特点三、90mm×160mm×73mm 固定尺寸77mm×1mm 四、1、过零投切：复合开关的基本工作原理是将可控硅开关与磁保持继电器并接，实现电压过 零导通和电流过零断开，使复合开关在接通和断开的瞬间具有可控硅开关无涌流的优点 ，而在正常接通期间又具有物理开关无功耗的优点。
其实现方法是：投入时在电压过零 瞬间控制可控硅先导通，稳定后再将磁保持继电器吸合导通；而切除时是先将磁保持继 电器断开，然后等待电流过零时刻停止触发可控硅，从而实现电流过零切除。
2、采用单片机控制并监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备 完善的保护功能：缺相保护：系统缺相供电时，开关拒绝闭合； 电源保护：工作电源过低，开关拒绝闭合； 容量监测：实时监测本回路电流；（仅限B 型）自诊断报警：实时监测功率元件运行情况，系统自动监控可控硅、磁保持继电器的运行状 态，若其出现故障，则拒绝闭合或自动退投断开，并报警提示。

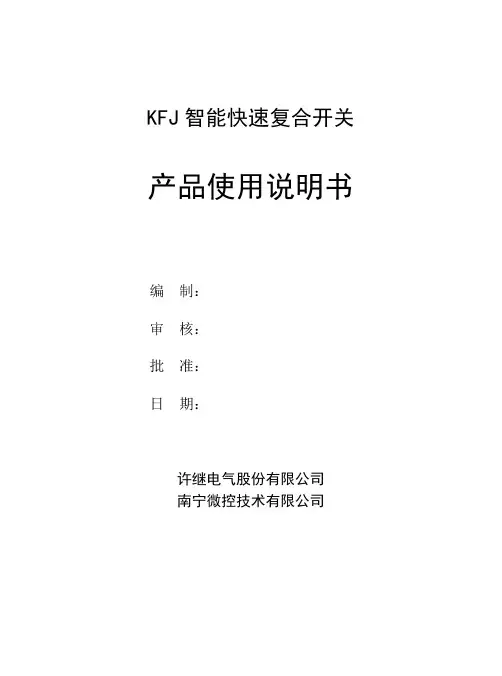

KFJ智能快速复合开关产品使用说明书编制：审核：批准：日期：许继电气股份有限公司南宁微控技术有限公司1 概述KFJ型智能快速复合开关（以下简称为快速复合开关）是最新一代的智能化电容器投切开关，是最新发明专利产品，是具有智能、环保和节能的控制执行元件。
较好地解决了目前通用复合开关连续两次导通时间间隔较长，开通瞬间涌流过大等方面存在的不足，有效地提高了无功功率动态补偿装置的反应速度和可靠性。
1.1适用范围和产品特点快速复合开关适用于低压无功功率动态补偿装置作为补偿电容器接通与分断的开关元件。
产品克服了纯可控硅动态开关长期通电时，因导通压降造成正弦波畸变而产生高次谐波污染损坏电容器，和需强迫风冷散热以及价格昂贵的缺陷。
是更新换代的新一代专利产品。
控制原理及技术指标快速复合开关主电路由可控硅和继电器接点并联，接到导通信号时，可控硅先电压过零电流过零分断。
其动态响应时间不大于1 s，即两次投入电容器时间间隔不大于1 s。
具有不用等补偿电容器放完电即可快速地电压过零时投入和电流过零时切除补偿电容器的功能，投切瞬间无涌流无飞弧产生，工作安全可靠。
快速复合开关抗干扰性强，ⅢⅣ（A级）要求。
快速复合开关使用寿命长，经国家法定技术监督检验机构做电寿命试验，试验结果电寿命大于100万次。
而一般小型电磁继电器的电寿命10万次。
2 正常使用条件〔1〕周围空气温度不得超过+40 ℃, 下限不低于-25 ℃，而且在24 h周期内其平均温度不得超过+35 ℃。
〔2〕空气清洁,在最高温度为+40 ℃时，其相对湿度不得超过50%。
在较低温度时允许有较大的相对湿度。
例如+20 ℃时相对湿度为90%。
但应考虑到由于温度的变化有可能会偶然地产生适度的凝露。
〔3〕快速复合开关能在GB 7251.1-2005中规定的污染等级3环境中使用。
〔4〕安装场地的海拔高度不应超过2 0OO m。
3 技术要求3.1 基本参数.1 快速复合开关工作电源额定电压：220 V±20%；额定频率：50 Hz±1 Hz；触点负载工作电源电源接法：三角形接法或星形接法；额定电压：380 V±20%或220 V±20%；额定频率：50 Hz±1 Hz；触点负载电流触点负载电流40 A，100 A。
智能开关说明书R-W2-X-S系列（18.10.8）
屏1
●2.24调光开关群控设定与删除
SET
调光群控------同一网络中的调光触摸屏，可任意选择一路调光控制键作为群控键，控制
不同调光开关的亮度控制键。
加入群组的控制键将受群控键控制，又可独立
45ONSETOFF
屏2
同一网络
ABC
控制。
只需设置“调亮”、“调暗”控制键其中任一群控，其余两个控制键
调光群控设定
DEF
的群控由软件自动生成，无需重复设置。
L1
在触摸屏上按压对任意触摸屏按Smart
Dimmer2
Dimmer1
L2
调光控制键Remote设置遥控器
L3L4DEL
“SET”键,完成设置
屏n同一网络
6
设定保存退出
1
23
屏1
在任意触摸屏按压图示
按键，退出设置模式
6
在同一网络中选择调在该触摸屏上按压按键在同一网络中,根据用户
屏2同一网络
删除确认退出
光开关触摸屏作为发起场景设置键需求选择触摸屏上的群
屏，按SmartRemote设控键
置遥控器SET键
45
ONSETOFF
ABC
调光群控删除
DEF
待删除的调光对任意触摸屏按SmartL1
Dimmer2
屏n同一网络Dimmer1
群控被调出Remote设置遥控器L2
“DEL”键,完成设置L3L4DEL
DEL
5152
SET。
FK系列智能复合开关产品使用说明书1. 产品简介FK系列智能复合开关（简称复合开关）有共补开关(FK300)和分补开关(FK100)两种，共补开关用于投切三相电容，即三角型接法的电容；分补开关用于投切单相电容，即分别接三只单相电容的一端，三只单相电容的另一端接零线。
复合开关选用晶闸管开关和磁保持开关并联运行，其在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有磁保持开关零功耗的优点。
复合开关具有无冲击、低功耗、高寿命等显着优点，可替代接触器或晶闸管开关，广泛用于低压无功补偿领域。
该产品通过了电力工业电力设备及仪表质量检验测试中心的检验。
2. 功能特点☆电压过零投入，电流过零切断；☆开关接通后低功耗，不用外加散热片；☆无需外接串联电抗器；☆输入信号与开关光电隔离；☆可直接与无功补偿控制器配合使用；☆内置控制电源，无需外配电源；☆具有开关状态指示灯，电容接通时，指示灯亮；☆抗干扰能力强，高EMC保护措施；3. 技术参数3.1 主电路3.2 控制电路3.3 电磁兼容3.4 工作条件①：除火灾、爆炸、水淹、强化学腐蚀等场所外的地方。
3.5 设备尺寸４．选型对照表①对分补开关而言，电容容量是指三只单相容量之和。
②分补开关有两种控制形式，分别支持控制器输出采用公共正端（Z）或公共负端（F）的方式，用户订货需指明。
③有谐波的场合，需根据实际承载电流的大小，提高所选复合开关的规格容量，否则将造成开关损坏；另外，复合开关不适用于频繁投切的场所。
5. 接线说明下图是FK系列复合开关的三种面板示意图（以20kvar开关为例）：智能复合开关智能复合开关智能复合开关①A1、B1、C1对应三相系统输入；A2、B2、C2对应三相输出，接电力电容。
②N为零线，其从二次回路引入，用于对开关内部的控制电源供电。
③开关面膜上的COM端为控制电平输出的公共端，对FK100-20F而言，其为负电平；对FK100-20Z而言，其为正电平，以适应不同控制器的要求。

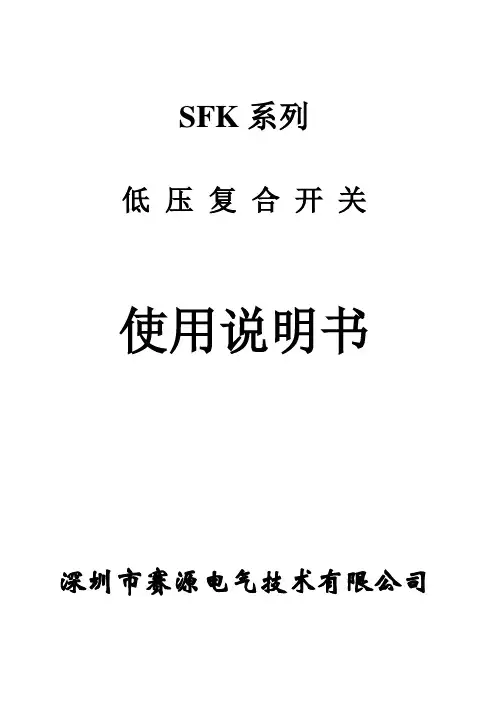

SFK系列低压复合开关使用说明书深圳市赛源电气技术有限公司目录1、概述 (3)2、选型 (4)3、技术参数 (4)4、外形图 (5)5、接线方法 (5)6、使用方法 (6)7、常见故障 (6)8、接线图 (6)1、概述关于本说明书本说明书旨在指导用户进行SFK系列低压复合开关的安装和使用。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
复合开关只有在正确地接线并与相应的电容容量配置后，才能正确可靠地使用。
安全性1）该复合开关的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确定电源供电系统是0.4KV的系统，复合开关不可用于高于0.4KV 的供电系统3）确保该复合开关的工作电压（内部的相线已连接，外部接入零线N端）在AC220V±20%、50HZ±10%范围内。
4）不要随意打开复合开关的外壳，以防触电。
工作原理SFK系列低压复合开关基本工作原理是：将可控硅与磁保持继电器并联。
由内部的单片机控制，在投入和切除的瞬间由可控硅承担过零投切，即电压过零时刻投入，电流过零时刻切除，可控硅导通时间很短（不产生发热），之后，转换为磁保持继电器接通运行。
因此，它具有可控硅TSC开关过零投切无涌流的优点，又具有交流接触器运行无功耗的长处。
也就又避免了可控硅运行发热和接触器投切火花的缺陷。
是一种较为理想的投切开关。
特别是，由于磁保持继电器在吸合与断开的瞬间都没有涌流和火花，因此，它的电器寿命远高于设计的寿命，而它的机械寿命高达百万次，可以保证长期运行。
使用条件1）环境温度：-25℃至+70℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、选型S F K □□ C －□ DD：直流电压控制，共+极3：三相型2：分相型（三个单相一体） C：电容器投切用45或55：额定电流FK：复合开关S：赛源公司代号共有4种规格：三相型：SFK45C-3D，SFK55C-3D分相型：SFK45C-2D，SFK55C-2D分相型是A|、B、C三相做成一体的，也即三台单相电容器只要用一只复合开关。
ZCK 智能复合开关Z CK系列智能复合开关是一种智能化的新型控制执行部件，主要针对可控硅和交流接触器在低压补偿应用方面存在的不足而精心研制开发的新一代低压电容复合开关（或称同步开关）。
本产品适用于对低压无功补偿电容的通断控制。
当接到外部控制信号后，通过逻辑判断，自动寻找过零点，实现电压过零投入和电流过零点切除，无涌流。
采用磁保持继电器，无可控硅并联，只在投切瞬间耗电，触点不烧结，功耗低，无谐波注入。
同时具有电压异常保护，缺相保护，故障自诊断，运行指示等功能。
开关性能优于同类产品，尤其是在产品可靠性方面获得极大提高。
符合标准：GB/T29312-2012、GB 18048.4Z C K -□-□-□□（□）默认为+12VDC直流控制信号RS485为通讯控制，AC220V/380V为交流控制信号S表示紧凑型产品, Y t表示一体式产品额定电流（A）额定电压（V）电容器接法：△-三相共补Y-单相分补智能复合开关企业代号主要型号配置表：备注： 1、新增AC220V/380V交流型复合开关，可以直接替代电容切换接触器CJ19；2、可特殊订做纯可控硅模块TSC智能低压动态无功调节器，如TSC--400-60A△电力电子及其它电器类正泰-智慧能源解决方案提供商 l 674 3.1 额定工作电压：共补380VAC±20%/分补220VAC±20%3.2 控制电容容量：三相≤50kvar，△型接法；单相≤15kvar，Y型接法3.3 额定电流：100A、60A、32A3.4 投入涌流倍数：≤3.0Ic3.5 功耗：＜1.5W3.6 开关使用寿命：＞20万次3.7 接触压降：≤100mV3.8 开关耐压：≥2500V3.9 动作响应时间：≤100mS3.10 每次接通与关断间隔：≥1S3.11 连续两次接通间隔时间：普通型≥120S,紧凑型≥0.5S，一体式≥5S4.1 过零投切：智能复合开关的基本工作原理是通过过零检测与逻辑判断，实现电压过零导通和电流过零切断。
SFK系列复合开关使用说明书-赛源电气技术低压复合开关使用说明书深圳市赛源电气技术有限公司目录1、概述 (3)2、选型 (4)3、技术参数 (4)4、外形图 (5)5、接线方法 (5)6、使用方法 (6)7、常见故障 (6)8、接线图 (6)1、概述关于本说明书本说明书旨在指导用户进行SFK系列低压复合开关的安装和使用。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
复合开关只有在正确地接线并与相应的电容容量配置后，才能正确可靠地使用。
安全性1）该复合开关的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确定电源供电系统是0.4KV的系统，复合开关不可用于高于0.4KV 的供电系统3）确保该复合开关的工作电压（内部的相线已连接，外部接入零线N端）在AC220V±20%、50HZ±10%范围内。
4）不要随意打开复合开关的外壳，以防触电。
工作原理SFK系列低压复合开关基本工作原理是：将可控硅与磁保持继电器并联。
由内部的单片机控制，在投入和切除的瞬间由可控硅承担过零投切，即电压过零时刻投入，电流过零时刻切除，可控硅导通时间很短（不产生发热），之后，转换为磁保持继电器接通运行。
因此，它具有可控硅TSC开关过零投切无涌流的优点，又具有交流接触器运行无功耗的长处。
也就又避免了可控硅运行发热和接触器投切火花的缺陷。
是一种较为理想的投切开关。
特别是，由于磁保持继电器在吸合与断开的瞬间都没有涌流和火花，因此，它的电器寿命远高于设计的寿命，而它的机械寿命高达百万次，可以保证长期运行。
使用条件1）环境温度：-25℃至+70℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、选型S F K □□ C －□ DD：直流电压控制，共+极3：三相型2：分相型（三个单相一体） C：电容器投切用45或55：额定电流FK：复合开关S：赛源公司代号共有4种规格：三相型：SFK45C-3D，SFK55C-3D分相型：SFK45C-2D，SFK55C-2D分相型是A|、B、C三相做成一体的，也即三台单相电容器只要用一只复合开关。
TSC-F-△智能电子复合开关TSC-F-△智能电子复合开关的工作原理是将可控硅开关与接触器开关并接，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，在正常接通期间又具有接触器开关功耗小的优点，无需外接串联电抗器，无通断涌流,开关接通后微功耗，不发热，不用外加散热片, 抗干扰能力强，工作可靠。
缺相供电时，开关拒绝闭合；接通后若出现缺相，自动切断。
适用于交流50Hz、0.4KV低压配电系统中，作为无功补偿电容器的投切机构。
基本功能1) 零电压投入，电流过零切断；2) 缺相供电时，开关拒绝闭合；接通后若出现缺相，自动切断；3) 开关接通后功耗小，不发热，不用外加散热片；4) 无需外接串联电抗器，无通断涌流；5) 输入信号与复合开关光电隔离；6) 抗干扰能力强，工作可靠。
主要技术参数1) 额定电压：380V±15%2) 额定工作电流/额定控制电容3）通断延时：≥30秒4) 机械寿命：100万次5) 电路功耗：≤5W6) 环境温度：-25℃～+55℃外形尺寸外形尺寸：213mm×142mm×105mm固定尺寸：194mm×126mmTSC-F系列智能电子符合开关TSC-F系列智能电子负荷开关既具有无触点开关过零投切的优点，又具有机械开关功耗极低的优点。
该产品与交流接触器可控硅或固态继电器灯开关元件比较有明显的技术优势，主要优点是接到外部控制信号后，通过复合开关内部的控制电路，自动寻找最佳投入点，保证过零投切，无涌流触点不烧结；能耗小；无谐波注入，同时具有电压异常保护缺相保护运行指示等功能。
适用于交流50hz、0.4kv低压配电系统中，作为无功补偿电容器的投切机构.TSC-FK系列复合开关既具有无触点开关过零投切的优点，又具有机械开关功耗极低的优点。
该产品与交流接触器、可控硅或固态继电器等开关元件相比较，有明显的技术优势。
主要优点是接到外部控制信号后，通过复合开关内部的控制电路，自动寻找最佳投入（切除）点；保证过零投切，无涌流、触点不烧结、能耗小、无谐波注入，同时具有电压异常保护、运行指示等功能。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==智能开关面板说明书篇一：通用智能开关使用说明书智能开关使用说明书————一/二/三位暗装智能开关尊敬的用户：首先感谢您选择了我公司的智能产品，智能科技有限公司全体同仁祝您全家生活愉快!我们的产品将给您的生活带来舒适和便捷，为了让您能更好的安装和使用该产品，在这里我们提醒您认真阅读此说明书。
如有疑问请登联系我们，我们竭诚为您服务。
一、产品说明NT-JJ3309型一位暗装智能开关，NT-JJ3310型二位暗装智能开关，NT-JJ3311型三位暗装智能开关是尼特智能开关系列产品之一，它主要用于控制灯具及电器的开关。
其外型尺寸为86×86×45，可与普通86型开关互换安装，不仅可直接取代传统的墙壁开关，保留原有手动功能，而且增加了射频遥控、远程电话遥控、远程网络遥控等具有现代意识的数字化功能，是现代家居智能化的理想选择。
二、产品图示及接线图、安装图、拆卸图一位暗装智能开关二位暗装智能开关三位暗装智能开关N(零线)灯泡1N(零线)灯泡1N(零线)灯泡1一位暗装智能开关三位暗装智能开关二位暗装智能开关接线图接线图接线图三、安全警示拆卸图1、为了您的安全，在使用本产品之前必须详读此说明书。
2、聘请专业电工为您安装或拆卸开关，安装或拆卸开关时，必须先切断电源。
3、本开关安装在洗漱间、浴室等潮湿的地方时应装防溅盒或采取防潮措施。
4、配接负载时应严格控制在负载功率之内。
5、安装开关时严禁锤打、过力紧固以防面板变形，同时严禁金属物掉入开关外壳内。
四、概念解释：1、学习状态：此时可以把遥控器的某一指令代码，存储于开关（插座、单路控制器）的记忆芯片中，从而实现两者之间的相互确认2、对码：实现遥控器和开关（插座、单路控制器）的相互确认。
如果不进行对码，遥控器则不能控制该开关（插座、单路控制器）3、数字对码：实现遥控器数字键和开关（插座、单路控制器）的相互确认。

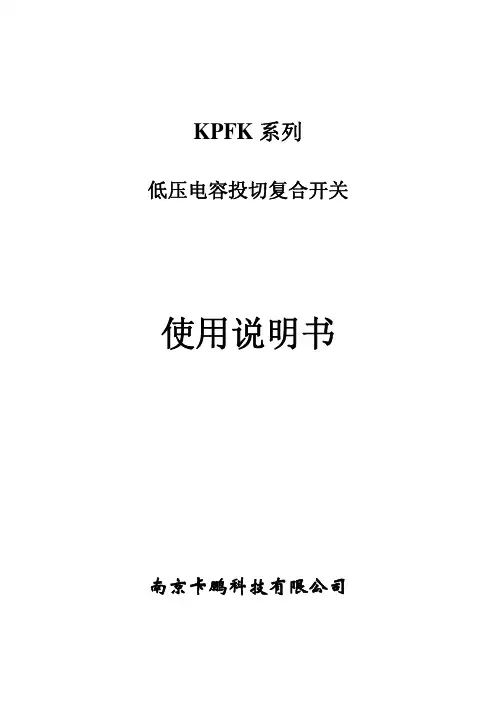

KPFK系列低压电容投切复合开关使用说明书南京卡鹏科技有限公司二零零九年引用标准GB／T14598.14-1998（idt IEC255-22-2）电磁兼容静电放电试验标准GB／T14598.9-1995（idt IEC255-22-3）辐射电磁场干扰标准GB／T14598.13-1998（idt IEC255-22-1）脉冲群干扰符标GB／T14598.10-1996（idt IEC255-22-4）快速瞬变干扰标准IEC1000-4-5《电磁兼容性（EMC）》标准DL／T478-3001 4.13.1机械性能振动标准DL／T478-3001 4.13.2 冲击试验标准DL／T478-3001 4.13.3 碰撞试验标准1．概述KPFK系列智能低压复合开关是一种智能化环保型低压电容投切开关，采用单片机控制投切，智能监控可控硅、继电器以及输入电源和负载的运行状况，具有完善的保护功能。
其工作原理为：将可控硅与磁保持继电器并联接通电路。
可控硅在投入和切除的瞬间进行过零投切，即电压过零时刻投入，电流过零时刻切除，可控硅短时间导通后，转为磁保持继电器接通运行。
因此，它既具有可控硅开关过零投切无涌流的优点，又具有机械触点运行无功耗的长处，也就避免了可控硅运行发热和机械触点投切火花的缺陷，是一种较为理想的投切开关。
由于磁保持继电器在吸合与断开的瞬间都没有涌流和火花，因此，它的电器寿命远高于设计的寿命，而它的机械寿命高达百万次，可以保证长期运行。
2.使用条件1）环境温度：-25℃至+70℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃3．选型及配置1）型号解释KPFK□□ S － 1616：可控硅耐压1600VS：共补型、D:分相型030、045或060：额定电流KPFK：KP表示，卡鹏，FK表示复合开关如：三相型KPFK045S-16分相型KPFK045D-164．技术参数基本参数●额定电压：AC 380V±20％50Hz ± 10%●额定电流：30A、45A、60A三种规格●工作电源：AC 220V±20％50Hz ± 10%●电源电压谐波畸变率≤5.0 %●控制电压：直流电压5～12V / 10mA 由控制器提供控制电压●本机功耗：≤3V A●动作响应时间：≤1S 即控制器发出投入或切除信号后，复合开关在1秒内完成投入或切除动作●重复投切时间：≤2S 即复合开关切除后，只需过2秒就可以重新投电容器，而不必等待3分钟的电容放电时间。
智能复合开关技术手册
石家庄福润新技术有限公司
版权所有
一、产品概述：
ZFK型智能低压复合开关是最新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。
本产品已通过 3 C 认证。
本产品适用于对低压无功补偿电容器的通断控制。
基本工作原理是将可控硅与磁保持继电器并接。
使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器无功耗的优点。
本产品与交流接触器、可控硅或固态继电器等开关元件相比较有很大的技术优势。
主要优点是接到外部控制信号后，通过逻辑判断，自动寻找最佳投切点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；与同类产品相比，其在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。
产品图片：产品外形图：
二、技术参数
1.工作环境条件
环境温度：-20℃～+60℃；
相对湿度：40℃时，20%～90%；
2.额定电压、工作电源及额定电流
额定工作电压：380V（共补）/220V（分补）三相四线交流50HZ;
允许偏差：三相电压同步变化不大于±20%;
波形为正弦波，失真度小于5%;
额定频率：50HZ±5%;
控制电流：32/40/50/63/80A。
3.主要技术指标：
使用寿命：50万次
相数：三相(△型接法)；单向(Y型接法)
控制容量：三相共补电容器组容量：≤16/20/25/30/40Kvar
分相补偿三相电容器组总容量：≤16/20/25/30/40Kvar 功耗：≤2W
接点耐压：≥2000V
响应时间：≤60ms
连续两次接通间隔：≥30秒
2
智能电容器切换开关选型表
型号ZFK-16B ZFK-20B ZFK-25B ZFK-30B ZFK-40B
控制容量≤16Kvar ≤20Kvar ≤25Kvar ≤30Kvar ≤40Kvar
控制电流32A 40A 50A 63A 80A
绝缘等级：在正常大气条件下，≥10MΩ
启动电压：DC 3-18V
输入阻抗：≥6.8K
导通阻抗: ≤0.01Ω
三、主要技术特点
1.过零投切：
复合开关的基本工作原理是将可控硅与磁保持继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。
其实现方法是：投入时是在电压过零瞬间可控硅先过零触发，然后再将磁保持继电器吸合导通；而切除时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
2.采用单片机控制投切并智能监控可控硅、继电器以及输入电源
和负载的运行状况，从而具备完善的保护功能：
1) 电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；
接通后若出现缺相则自动退投；
2)欠压保护：电压≤额定电压(220V)的20%时开关拒绝闭合；
3
3)自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开；
4) 停电保护：接通后遇突然停电时，自动跳闸断开。
3. 无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由继
电器吸合、导通，而继电器吸合导通就不会产生谐波。
4. 功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬
间耗电，平时不耗电；且由于磁保持继电器的的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。
彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节能降耗的目的。
5. 输入信号与复合开关光电隔离：抗干扰能力强，工作安全可靠。
6. 产品采用先进的智能控制技术与最新的电子元器件，与同类产
品相比，在涌流和安全可靠性方面具备极高的性能优势。
四、型号命名
1. 产品类型：
三相共补型：电容器的连接方式为三角形接法；
分相补偿型：电容器的连接方式为星形接法。
2. 型号命名：
表示补偿电容器接法
表示所接电容容量
表示企业代号
表示复合开关 XB Z FK △/Ｙ 4
其中：补偿电容器接法“△”表示补偿电容器为共补的三角形接法，“Y”表示补偿电容器为分补的星形接法；如ZFK－30B△，就表示智能低压复合式开关，补偿电容器是三角形接法共补，所接电容器为30Kvar。
五、安装及操作方法
1．安装位置及尺寸
本装置安装于380V三相三线制的配电网络上,用于低压无功补偿电容器的通断控制。
用户可安装在低压无功补偿电容柜、箱式变压器内或其它适当位置。
一般采用标准导轨安装方式,请参考如下所示的接线图。
接线图如下：
无
功补偿控制器COM
K1
K2
输入
三相共补
复合开关
输出
IN+
IN-
A B C
A B C C
B
A
C
B
A
IN-
IN+
输出
三相共补
复合开关
输入
C
B
A
C
B
A
IN+
输出
三相分补
复合开关
输入
K2
K1
COM
无
功
补
偿
控
制
器
K3
A-
B-
C-
N
2、设备尺寸：外形尺寸：120(L)×119(W)×110(H)mm
5
3．注意事项
接线：
①交流输入、输出严禁接反；
②电平信号输入极性IN+和IN- 要连接无误；
③必须注意所连接的电容器容量应与开关的额定电流值匹配；
④运输：本复合开关在运输过程中，可能会因剧烈振动而导致
磁保持继电器出现接通现象，即输入输出短路。
在通电后本开关会自动复位恢复正常状态；
⑤在采用智能电容器切换开关组装无功补偿装置时，切换开关
的主回路接线端子螺钉，一定要重点紧固，否则在运行时松动后易造成切换开关的损坏；
⑥复合开关不适用于频繁投切的场所，推荐投切间隔时间≥30
秒。
