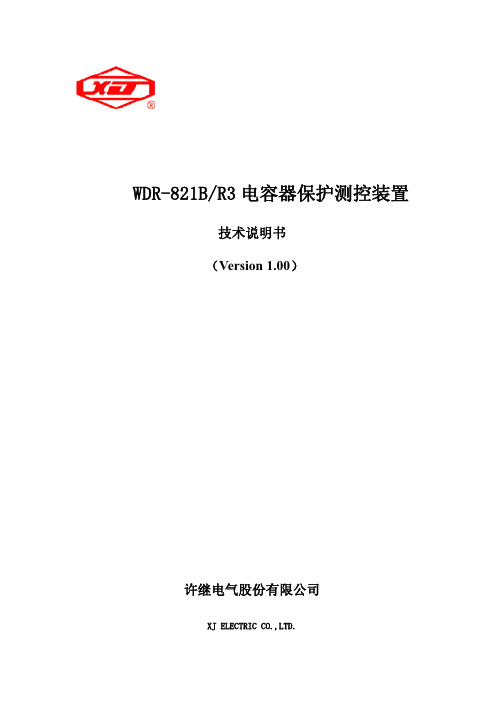

WDR-821B/R3电容器保护测控装置技术说明书（Version 1.00）许继电气股份有限公司XJ ELECTRIC CO.,LTD.前 言传统变电站面临诸如常规互感器的动态量测范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。
随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题提供了技术支撑。
许继的符合IEC61850标准体系的数字化变电站自动化系统正是在上述背景下应运而生。
IEC61850标准体系对于变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。
需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的全数字化变电站是发展的潮流。
许继的数字化变电站基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态量测水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。
IEC61850把数字化变电站自动化系统分为站控层、间隔层、过程层三层结构，网络化的信息流如图1所示，具体包括：过程层与间隔层的信息交换，间隔层设备内部的信息交换，间隔层之间的通信，间隔层与变电站层的通信，变电站层不同设备之间的通信。
DC868系列常规型智能低压电容器产品使用说明安装和使用前认真阅读并理解本册内容检查产品附件按要求安装、调试目录一、安全使用注意事项 (3)二、产品概述 (3)三、产品主要技术参数 (3)四、产品型号说明 (4)五、产品常规型号规格表 (4)六、产品外形及安装尺寸 (5)七、智能电容安装说明 (5)1、拆除外包装 (5)2、智能电容概观 (6)3、安装要求 (6)4、产品安装示意 (7)七、现场检查 (8)1. 接线正确性检查注意事项： (8)2. 产品工作正常性检查注意事项： (8)3. 上电前注意事项： (8)八、人机显示与操作说明 (8)1. 功能描述 (8)2. 界面描述 (8)3、显示与操作 (10)4. 菜单示例 (12)九、产品常见错误与异常处理 (16)1.常见错误 (17)2.常见异常处理 (17)一、安全使用注意事项在安装、保养和使用我公司低压智能电力电容器时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用电容器的功能，延长本机的使用寿命。
对因使用不当造成的损失，本公司不承担责任。
1、请勿撞击！2、电源线的规格应满足用电负荷的要求，30kvar 及以上容量的电容器使用16 mm2截面积的多芯铜导线。
请正确连接A、B、C 相，外壳应可靠接地。
3、在保养电容器之前，请把电容器开关全部退掉。
4、电容器正常运行期间，如果外壳没有可靠接地，电容器本体可能带电，请勿触摸电容器金属部分，否则有触电可能。
二、产品概述DC868系列智能低压电容器是以二组(△型)或一组(Y型)低压电力电容器为主体，集成了现代测控、电力电子、网络通讯、自动化控制等先进技术，替代传统的由控制器、熔丝、复合开关或机械式接触器、热继电器、低压电容器、指示灯等分离器件在柜内用导线连接而组成的成套无功补偿装置。
由它组成的低压无功补偿装置具有补偿方式灵活、补偿效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对设备的实际需求，适应了现代电网对无功补偿设备的更高要求。
VICMT-10KS1A/B/C型变电站电压无功综合控制器(V2.0)说明书XXXXXXXX有限公司目录1 .概述 (2)2 .技术特点 (2)3.技术性能指标 (3)4.投切控制准则 (4)5.保护功能 (4)5.1 过压保护 (4)5.2 欠压保护 (4)5.3 零序（开口三角）电压保护 (4)5.4 延时速断保护 (4)5.5 过流保护 (5)5.6 不平衡电流保护 (5)6. 操作说明 (5)6.1 组成 (5)6.2 运行状态的操作 (5)6.3 参数的设置 (7)6.3.1 投切设置 (8)6.3.2 保护设置 (10)6.3.3 日期时间设定 (12)6.4 运行设置 (13)6.5 手动投切电容器操作 (13)6.6电容器复归操作 (14)6.7 事件记录的查看与操作 (14)6.7.1 投切记录 (15)6.7.2 保护记录 (15)6.7.3 统计记录 (16)7 安装接线 (17)8 附录 (20)附录1 外形尺寸及开孔图 (20)附录2 接线原理图 (21)1 .概述随着电力系统自动化管理水平的提高，提高供电质量、降低供电成本、实现配电运行的高效管理，成为当前配电系统急需解决的问题。
VICMT-10KS1A/B/C电压无功综合控制器适应用户的需求，综合考虑电压波动和无功缺额，合理控制电容器投切，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗，达到提高供电电压质量，提高功率因数，降低系统损耗的目的。
VICMT-10KS1A/B/C电压无功综合控制器安装在变电站的10KV出线侧，主要具有以下功能：（1）可同时对三组电容器进行电压无功综合控制；控制器能够自动判断运行方式，并自动选择相应的调控决策。
（2）采用大屏幕液晶显示各种实时数据及故障信息，可用键盘在线修改定值，方便现场运行人员安装、运行、维护及调试。
（3）具有低电压、过电压保护，零序（开口三角）电压保护，延时速断保护、过流保护、不平衡电流保护等功能。
JKW5B智能无功功率自动补偿控制器说明JKW5系列智能无功功率补偿控制器使用说明书简介新型JKW5系列无功功率自动补偿控制器（包括JKW5C、JKW5B 等型号) 运用无功功率计算和目标功率因数设置，双重计算检测方法，为线路所需无功的准确补偿，以及限制线路过补状况的发生而设计的理想产品。
采用先进的单片机技术，全自动贴片机焊接工艺，以及先进的检测设备，确保产品具有高精度和高灵敏度，且有抗干拢能力强运行稳定等特点。
该系列产品符合DL/T597-996标准，适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率减少线损，改善供电的电压质量，从而担高了经济效益与社会效益，可广泛适用不同的电网环境。
型号命名JK W 5 □- □后一个□:输出回路数前一个□:是C,开孔尺寸113 X 113m,如是B,开孔尺寸162X102m 5---设计序号，特征代号W---控制物理量为无功功率JK---低压无功自动补偿控制器使用条件环境温度：-25℃～+55℃相对湿度：最大相对湿度为90%（20℃时）海拔高度：不能超过2500米环境条件：无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在，安装地点无剧烈震动。
技术数据额定电压：AC 220/380V,波动不能超过±15%额定电流：AC 0～5A 频率：50Hz/60Hz触点容量：AC 220 5A 功率：最大8W灵敏度：150mA 防护等级：外壳IP40控制方式：循环投切按键功能名称符号内容菜单键递增键+ 递减键菜单主菜单- 子菜单选择。
注：按住菜单键4秒“设置”灯亮方可进入参数预置菜单；少于0.5秒则进入“手动”功能“设置”参数时递加参数值，“ 手动”运行时投入电容器组“设置”参数时递减参数值，“ 手动”运行时切除电容器组菜单操作被设置参数参数代码含义参数范围出厂设置代码按住“菜单”键4秒使“设置”指示灯亮再按“菜单”键PA-1 互感器变比设置5-6000再按“菜单”键PA-2 回路设置1-12再按“菜单”键PA-3 电压上限400V-500V ( 230-260V) 再按“菜单”键PA-4 电压下限300V-360V (176-210)再按“菜单”键PA-5 投入门限1-98Kvar再按“菜单”键PA-6 `1 切出门限1-50Kvar再按“菜单”键PA-7 投切延时10-120s再按“菜单”键PA-8 目标功率左因素0.6-1控制器储该次设置，并返回自动运行状态硬件最大值437>>(253)>>3 2>>(190)>>4>>20>>8>>30>>0.96按“递增键”参数递增，按“递减键”参数递减操作说明1、本控制器具有“自动运行模式”与“手动运行模式”两种工作状态；“手动”指示灯点亮时为“手动运行模式”，否则为“自动运行模式”；2、CT 变比预置值为信号电流互感器变比的分子值，如用户的信号电流互感器变比为500/5，则CT 变比预置值为500而不是100。
G1 适用范围2 应用领域3 型号及含义4 主要技术参数BAGB系列智能组合式低电压并联电容器智能组合式低电压并联电容器（以下简称智能电容器）是由智能测控单元、智能型过零投切继电器、智能保护单元、两台（△型）或一台（Y 型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。
替代由智能无功控制器、熔丝（或微断）、晶闸管符合开关（或接触器）、热继电器、指示灯、低压电力电容器多种分散期间组装而成的自动无功补偿装置。
产品既可单台使用，也可多台组网构成补偿系统使用；既可三相补偿，也可三相和分相混合补偿。
存在一定谐波含量的工矿企业中使用，推荐选用带电抗的产品。
产品应用在含有谐波电流的工矿企业时，请推荐选用带电抗的智能滤波电容器。
符合标准：GB/T 15576-2008。
智能无功补偿电容器为改善供电功率因数、提高电网效率提供解决方案。
主要应用领域有：2.1 工厂配电系统2.2 居民小区配电系统2.3 市政商业建筑2.4 交通隧道配电系统2.5 箱变、成套柜、户外配电箱4.1 环境条件环境温度： -25~60℃；相对湿度： 30%～90％RH ；海拔高度：≤2000m 。
4.2 电源条件额定电压：～220V/～380V；电压偏差：±20%；电压波形：正弦波，总畸变率不大于5%；工频频率：48.5～51.5Hz；功率消耗：<0.2W/1kvar。
4.3 测量误差电 压：≤±0.2%；电 流：≤±0.2%，≤0.5%；功率因数：±1%；温 度：±1℃。
4.4 保护误差电压：≤0.5%；电流：≤0.5%；温度：±1℃（电容器）；时间：±0.1s 。
4.5 无功补偿参数电容器投切时隔：>10s ；无功容量：单台≤三相（30+30）kvar ，分相30kvar ；联机≤30台。
4.6 可靠性参数控制准确率：100%；投切允许次数：100万次；电容器容量运行时间衰减率：≤2%/年。
BAGB 智能组合式低电压并联电容器使用说明书一、产品概述BAGB 系列智能式低电压并联电容器（简称智能电容器）是 0.4KV 低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。
它由智能测控单元，过零投切开关电路，线路保护单元，低压电力电容器构成。
主要适用于农网建设、小区楼宇建设等谐波含量在国家标准范围内的电力系统。
该产品改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功耗更低、价格更廉、使用更加灵活、维护更加方便、使用寿命更长、可靠性更高的特点，适应了现代电网对无功补偿的更高要求。
二、功能特点2.1操作简便：只要外部接线正确，选择好从机的地址，通电后就可运行，不需要任何设置。
2.2多台串联简单：不管从机退出或挂接均不影响主机运行。
只要从机挂接，马上会被主机联机进入补偿列内，无需任何条件。
2.3抗干扰能力强：采用弱电与强电分离进线，防止一次线对二次信号线的干扰，极大地提高了整机的抗干扰能力。
2.4防止倒送无功危害：采用永久性故障跳闸保护装置。
一旦智能电容器如发生不可修复故障将自动跳闸，退出电网，防止因故障对电网的倒送无功危害，保证无功补偿系统的正常运行。
2.5投切涌流小：采用先进的过零投切技术，大大减少对电网的冲击。
2.6具有自检功能：可以模拟自动运行投切，电容柜生产厂通过自检功能即可做出厂试验，无需专用设备。
2.7保护功能齐全：除了有永久性故障跳闸保护装置外，还有过压、欠压、欠流、过温保护以及电容器内带防爆压力保护装置。
三、产品型号规格及安装尺寸3.1 型号说明3.2 常规产品型号规格补偿方式型号规格容量（kvar）额定电压（V）A×B×H 备注BAGB450-10（5+5）10 450 235 5+5BAGB450-20（10+10）20 450 300 10+10三相共补BAGB450-30（15+15）30 450 300 15+15 BAGB450-40（20+20）40 450 335 20+20 BAGB450-50（25+25）50 450 335 25+25 BAGB450-60（30+30）60 450 385 30+30 BAGB250-5 5 250 235 5 BAGB250-10 10 250 235 10分相补偿BAGB250-15 15 250 300 15 BAGB250-20 20 250 300 20BAGB250-30 30 250 335 30 3.3 简易型产品型号规格补偿方式型号规格容量（kvar）额定电压（V）高度备注BAGB450-5D 5 450 205BAGB450-10D 10 450 255 三相共补BAGB450-15D 15 450 285BAGB450-20D 20 450 315BAGB450-30D 30 450 360BAGB250-5D 5 250 255分相补偿BAGB250-10D 10 250 285 BAGB250-15D 15 250 315 BAGB250-20D 20 250 3603.4 抗谐波型产品型号规格（带电抗率为 7%和 14%）补偿方式型号规格容量（kvar）额定电压（V）B×A×H（mm）BAGB480-10/7 10 480 160×410×358BAGB480-15/7 15 480 160×410×358 三相共补BAGB480-20/7 20 480 160×410×358BAGB480-30/7 30 480 190×440×458BAGB480-40/7 40 480 190×440×458BAGB280-5/7 5 280 160×410×358BAGB280-10/7 10 280 160×410×358 分相补偿BAGB280-15/7 15 280 160×410×358 BAGB280-20/7 20 280 160×410×458BAGB280-30/7 30 280 190×440×458电抗率为14%的产品另报3.5 产品外形及安装尺寸常规产品的外形尺寸图如下：抗谐波型外形尺寸图如下：四、技术参数4.1输入电压：380V±20%4.2取样电流：≤5A4.3工作温度：-10℃～55℃4.4工作频率：50Hz±5%4.5电压畸变率：≤5%4.6相对湿度：最大95%4.7无有害气体，无导电性或爆炸性尘埃，无剧烈的机械振动五、接线端子排列与定义产品的接线端子分电源端子和测控联机端子，均置于产品的后部，三相补偿电源端子有“UA UB UC”，分相补偿电源端子有“UA UB UC UN”。
伊莱尔电容补偿控制器说明书产品概述ELR-JKFB智能电容补偿控制器(以下简称控制器)是江苏伊莱尔电力科技有限公司研制的新一代自动无功补偿产品。
具有低压配电测量、信号、保护、远动以及无功自动补偿控制等功能。
控制器与本公司生产的ELR(CL)系列抑谐式低压电力电容组合模块、ELR(GL)系列复合抑谐式低压电力电容组合模块、ELR(JL)系列快速抑谐式低压电力电容组合模块结合，组成低压配电测量与无功补偿系统。
控制器软、硬件采用模块化结构，可根据需要进行增减以满足不同用户的需求。
控制器的外观新颖，安装便捷，显示直观，操作简单。
2.工作原理ELR-JKFB智能电容补偿控制器以高性能的微处理器为核心，包括信号采集、逻辑控制、RS485通信以及键盘、中文液晶显示面板、运行指示灯等组成部分。
来自各相间电压、电流信号经电压互感器和电流互感器隔离，输入信号由采集电路进行采样，将有关数据输入逻辑控制电路部分，逻辑控制电路经软件计算无功功率大小，判断需要投切补偿电容量的多少，通过RS485通信部分发出控制命令给抑谐式低压电力电容组合模块。
同时，将控制结果通过中文液晶显示器显示出来。
3.主要特点3.1混合显示采用大屏幕LCD中文液晶显示器、结合LED数码复合显示。
可以直观的观察三相功率因数。
可同时显示三相参数。
显示内容丰富，参数查询、设定简便.3.2中文界面无论是三相参数显示，还是菜单操作均为中文菜单，用户界面友好、直观。
3.3数字化采用高性能微处理器，数字化处理三相参数，实时准确，控制更优。
3.4手动投切可实现手动、自动功能切换，在控制器界面下直接对终端电容手动投切3.5编码投切控制器投切控制程序支持等容/编码(1:1:1、1:2:2、l:2:3:3、...)共12种编码投切方式，根据客户配置可选择相匹配的编码投切方式，达到更佳的补偿效果。
3.6电容状态指示控制器通过LCD液晶屏，能显示每一路终端电容的投切状态。
4.主要功能4.1测量配电三相电压、电流、功率因数、有功功率、无功功率等参数的实时测量。
一、产品概述
GFC系列低压智能电力电容器是在低压自愈式电力电容器的基础上，以微处理器为控制中心，按电源相位角进行投切的控制具有完整投切功能的一种新型并联补偿电力电容器。
该产品集传统控制回路的熔断器、接触器、热继电器、电力电容器于一身，以精确的相位角控制方式，实现了过零投切，避免了常规投切控制方式对系统的冲击和扰动。
本产品使用方便，直接替代了老式并联电容器，具有很高的性能价格比。
二、产品特点
结构紧凑、体积小、重量轻、外形美观；
兼容传统控制接线，简化安装工艺；
可靠性高，抗干扰能力强，对外界无干扰，使用寿命长；
本产品具有抗谐波、抗涌流能力，可长期运行于不良的电气环境和气候温度在-25℃~+70℃的条件下；
本产品采用模块化一体式设计，采用先进的微电子技术，实现全自动控制。
其可靠性、安全性、自动化程度等技术指标已达到国际先进水平；
本产品具有过零投切，独特的串行控制功能、避免投切时电流巨大的突变
全密封无裸露设计，可实现柜外现场安装。
单位综合造价低于传统模式，性能价格比高。
三、产品型号规格说明
1、型号说明
(kVar) 20=20kVar 30=30kVar
Y=单相Y型接法
Δ=共补Δ型接法
M=主机(Ⅱ型) S=从机
Ⅰ=第一代(电平控制)
Ⅱ=第二代(规约控制)
注：只有GFC-Ⅱ型(第二代规约控制)才有主机(M)可选，GFC-Ⅰ型（第一代电平控制）只可做为从机，只能通过无功补偿控制器进行控制，请选型时注意。
2、产品型号选择
表1 产品选型表
注：有其他容量需求，请与市场人员联系。
四、产品外观及安装尺寸
H
图1.外形尺寸注：高度尺寸H根据实际电容容量来确定
图2.安装尺寸
五、接线端子排列及定义
1、GFC-Ⅰ型智能电容器端子定义
图3 GFC-Ⅰ-S型智能电容器端子定义图
表2 GFC-Ⅰ-S型智能电容器端子定义表
2、GFC-Ⅱ型智能电容器端子定义
1)GFC-Ⅱ-M 型端子定义
图4 GFC-Ⅱ-M 型智能电容器端子定义
表3 GFC-Ⅱ-M 型智能电容器端子定义表
2)GFC-Ⅱ-S 型端子定义
图5 GFC-Ⅱ-S 型智能电容器端子定义
表4 GFC-Ⅱ-S 型智能电容器端子定义表
六、产品应用电气连接及接线示意
1、产品配线要求
产品与电源端的连接导线要求：一般情况下，单台容量超过30kVar以上的共补和总容量为20kVar的分补电容器，应采用16mm²截面积的多芯铜导线，其余规格产品采用10mm²截面积的多芯铜导线。
产品之间的通讯线连接要求：电流采样线、485通讯线、指示灯线、外控信号线，应采用0.75mm²左右的多芯铜导线。
2、GFC-Ⅰ-S-Δ型智能电容器带指示灯接线图
图6 GFC-Ⅰ-S-Y型智能电容器带指示灯接线图3、GFC-Ⅰ-S-Y型智能电容器带指示灯接线图
图7 GFC-Ⅰ-S-Y型智能电容器带指示灯接线图4、GFC-Ⅱ型智能电容器共补带指示灯接线图
图8 GFC-Ⅱ型智能电容器共补带指示灯接线图
5、GFC-Ⅱ型智能电容器混合补偿(分补+共补)带指示灯接线示意图
图9 GFC-Ⅱ型智能电容器混合补偿带指示灯接线图七、显示面板与按键操作
图10 显示面板
键：用于向上翻页或对数字进行加1； 键：用于向下翻页或对数字进行减1； 键：用于退出当前页面；
键：用于进入下级页面或确认输入；
八、 参数查询及设置说明
表5 Δ型智能电容器轮显界面
电容状态指示灯
液晶显示屏
按键
拨位开关
表6Y型智能电容器轮显界面
表7 参数查询与设置表
404
注：2开头代码显示的是设备的参数值，此时，再按下键，数据按位进行闪烁，再结合下上按键，以及确认键即可对参数进行设置；
九、开机前检查与调试
1）检查接线是否有误、并且要求接线牢靠。
上电10S内为系统启动及参数加载过程,在此过程中请勿强行投切设备。
2）开机完成后，根据现场实际情况设置设备参数，设置参数时请参照表7。
3）参数设置完成后，可以通过查询主机相应的显示来检查网络中从机的连接状态等信息，排除网络中有通讯故障的从机。
4）组网连接成功后，最后将主机的拨位开关拨至运行状态，此时即完成了主从机的联网控制，主机将自主控制从机进行投切。
十、常见故障分析
1）通电后，电容状态指示灯闪烁
此时设备检测不到过零信号，将对设备继电器进行复位，通过对每相进行两次复位来解决故障，如果检测后故障依旧。
电容状态指示灯会再闪烁3次提醒用户。
2）越限状态常亮
此时设备的采样的电压值超过或者低于设定的电压保护上下限。
请检查电网电压或通过设置电压保护上下限来排除故障。
3）主机无法控制从机进行投切
检查主机的联网状态，看从机是否已经离线，如离线，请检查通讯线是否连接可靠；组网从机的从机地址是否正确设置。
