智能电容器相关知识

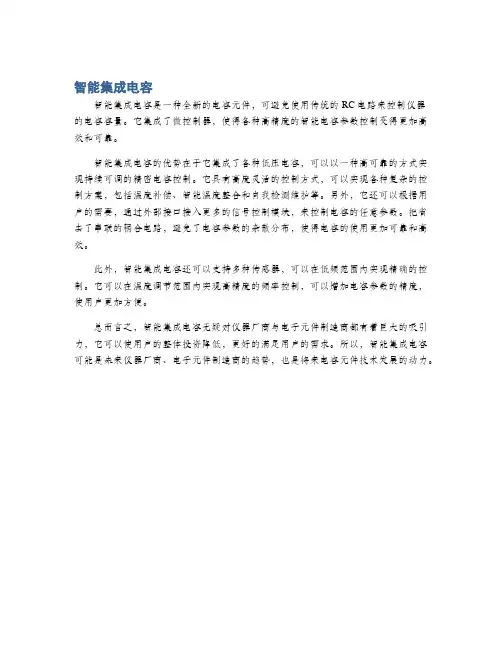

智能集成电容
智能集成电容是一种全新的电容元件，可避免使用传统的RC电路来控制仪器的电容容量。

它集成了微控制器，使得各种高精度的智能电容参数控制变得更加高效和可靠。

智能集成电容的优势在于它集成了各种低压电容，可以以一种高可靠的方式实现持续可调的精密电容控制。

它具有高度灵活的控制方式，可以实现各种复杂的控制方案，包括温度补偿、智能温度整合和自我检测维护等。

另外，它还可以根据用户的需要，通过外部接口接入更多的信号控制模块，来控制电容的任意参数。

把省去了串联的耦合电路，避免了电容参数的杂散分布，使得电容的使用更加可靠和高效。

此外，智能集成电容还可以支持多种传感器，可以在低频范围内实现精确的控制。

它可以在温度调节范围内实现高精度的频率控制，可以增加电容参数的精度，使用户更加方便。

总而言之，智能集成电容无疑对仪器厂商与电子元件制造商都有着巨大的吸引力，它可以使用户的整体投资降低，更好的满足用户的需求。

所以，智能集成电容可能是未来仪器厂商、电子元件制造商的趋势，也是将来电容元件技术发展的动力。

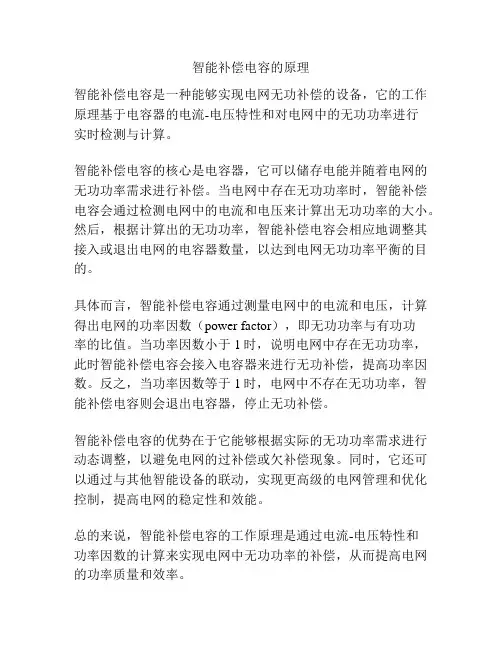

智能补偿电容的原理
智能补偿电容是一种能够实现电网无功补偿的设备，它的工作原理基于电容器的电流-电压特性和对电网中的无功功率进行
实时检测与计算。

智能补偿电容的核心是电容器，它可以储存电能并随着电网的无功功率需求进行补偿。

当电网中存在无功功率时，智能补偿电容会通过检测电网中的电流和电压来计算出无功功率的大小。

然后，根据计算出的无功功率，智能补偿电容会相应地调整其接入或退出电网的电容器数量，以达到电网无功功率平衡的目的。

具体而言，智能补偿电容通过测量电网中的电流和电压，计算得出电网的功率因数（power factor），即无功功率与有功功
率的比值。

当功率因数小于1时，说明电网中存在无功功率，此时智能补偿电容会接入电容器来进行无功补偿，提高功率因数。

反之，当功率因数等于1时，电网中不存在无功功率，智能补偿电容则会退出电容器，停止无功补偿。

智能补偿电容的优势在于它能够根据实际的无功功率需求进行动态调整，以避免电网的过补偿或欠补偿现象。

同时，它还可以通过与其他智能设备的联动，实现更高级的电网管理和优化控制，提高电网的稳定性和效能。

总的来说，智能补偿电容的工作原理是通过电流-电压特性和
功率因数的计算来实现电网中无功功率的补偿，从而提高电网的功率质量和效率。

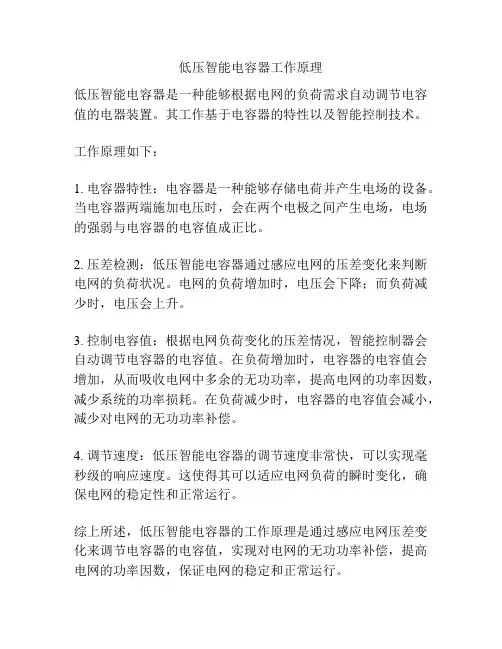

低压智能电容器工作原理
低压智能电容器是一种能够根据电网的负荷需求自动调节电容值的电器装置。

其工作基于电容器的特性以及智能控制技术。

工作原理如下：
1. 电容器特性：电容器是一种能够存储电荷并产生电场的设备。

当电容器两端施加电压时，会在两个电极之间产生电场，电场的强弱与电容器的电容值成正比。

2. 压差检测：低压智能电容器通过感应电网的压差变化来判断电网的负荷状况。

电网的负荷增加时，电压会下降；而负荷减少时，电压会上升。

3. 控制电容值：根据电网负荷变化的压差情况，智能控制器会自动调节电容器的电容值。

在负荷增加时，电容器的电容值会增加，从而吸收电网中多余的无功功率，提高电网的功率因数，减少系统的功率损耗。

在负荷减少时，电容器的电容值会减小，减少对电网的无功功率补偿。

4. 调节速度：低压智能电容器的调节速度非常快，可以实现毫秒级的响应速度。

这使得其可以适应电网负荷的瞬时变化，确保电网的稳定性和正常运行。

综上所述，低压智能电容器的工作原理是通过感应电网压差变化来调节电容器的电容值，实现对电网的无功功率补偿，提高电网的功率因数，保证电网的稳定和正常运行。

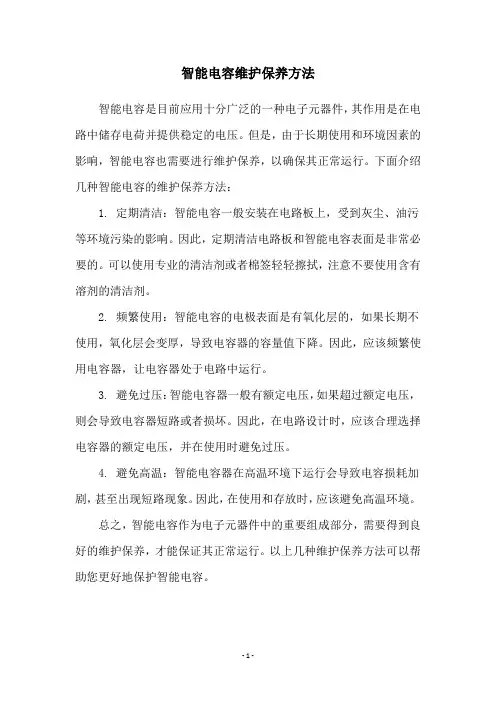

智能电容维护保养方法
智能电容是目前应用十分广泛的一种电子元器件，其作用是在电路中储存电荷并提供稳定的电压。

但是，由于长期使用和环境因素的影响，智能电容也需要进行维护保养，以确保其正常运行。

下面介绍几种智能电容的维护保养方法：
1. 定期清洁：智能电容一般安装在电路板上，受到灰尘、油污等环境污染的影响。

因此，定期清洁电路板和智能电容表面是非常必要的。

可以使用专业的清洁剂或者棉签轻轻擦拭，注意不要使用含有溶剂的清洁剂。

2. 频繁使用：智能电容的电极表面是有氧化层的，如果长期不使用，氧化层会变厚，导致电容器的容量值下降。

因此，应该频繁使用电容器，让电容器处于电路中运行。

3. 避免过压：智能电容器一般有额定电压，如果超过额定电压，则会导致电容器短路或者损坏。

因此，在电路设计时，应该合理选择电容器的额定电压，并在使用时避免过压。

4. 避免高温：智能电容器在高温环境下运行会导致电容损耗加剧，甚至出现短路现象。

因此，在使用和存放时，应该避免高温环境。

总之，智能电容作为电子元器件中的重要组成部分，需要得到良好的维护保养，才能保证其正常运行。

以上几种维护保养方法可以帮助您更好地保护智能电容。

- 1 -。

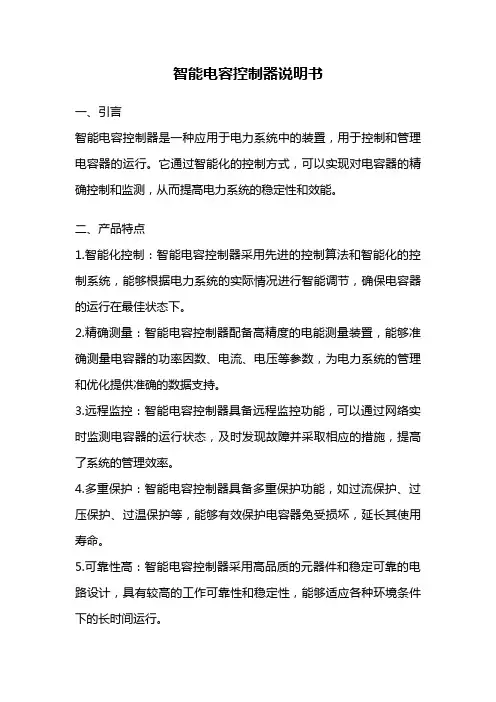

智能电容控制器说明书一、引言智能电容控制器是一种应用于电力系统中的装置，用于控制和管理电容器的运行。

它通过智能化的控制方式，可以实现对电容器的精确控制和监测，从而提高电力系统的稳定性和效能。

二、产品特点1.智能化控制：智能电容控制器采用先进的控制算法和智能化的控制系统，能够根据电力系统的实际情况进行智能调节，确保电容器的运行在最佳状态下。

2.精确测量：智能电容控制器配备高精度的电能测量装置，能够准确测量电容器的功率因数、电流、电压等参数，为电力系统的管理和优化提供准确的数据支持。

3.远程监控：智能电容控制器具备远程监控功能，可以通过网络实时监测电容器的运行状态，及时发现故障并采取相应的措施，提高了系统的管理效率。

4.多重保护：智能电容控制器具备多重保护功能，如过流保护、过压保护、过温保护等，能够有效保护电容器免受损坏，延长其使用寿命。

5.可靠性高：智能电容控制器采用高品质的元器件和稳定可靠的电路设计，具有较高的工作可靠性和稳定性，能够适应各种环境条件下的长时间运行。

三、安装与调试1.安装：智能电容控制器应安装在干燥、通风良好的环境中，并确保周围没有易燃易爆物品，以防发生安全事故。

2.接线：在接线过程中，应按照产品说明书中的接线图进行正确接线，确保接线牢固可靠，避免接线错误导致故障。

3.调试：安装完成后，应进行系统的调试工作，确保智能电容控制器能够正常运行。

调试过程中需要注意保持安全距离，避免触碰高压部分，确保人身安全。

四、使用与维护1.使用：智能电容控制器的使用应按照产品说明书中的要求进行，正确操作各项功能，并根据实际需要进行相应的设置调整。

2.维护：定期对智能电容控制器进行检查和维护，确保其正常运行。

维护工作包括清洁设备、检查接线、紧固螺丝等，并定期进行功能测试。

3.故障处理：如果智能电容控制器出现故障，应及时采取相应的措施进行处理。

对于无法解决的故障，应及时联系售后服务人员进行维修。

五、应用领域智能电容控制器广泛应用于电力系统中，包括配电网、变电站、工矿企业等。

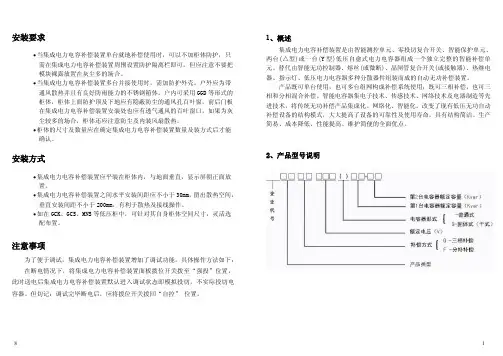

052RD-ZM 智能式无功补偿电容器是由智能测控单元、零投切复合开关、智能保护单元、两台（△型）或一台（F 型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。

替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。

产品既可单台使用，也可多台组网构成补偿系统使用；既可三相补偿，也可三相和分相混合补偿。

智能电容器集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。

改变了现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的全面优点。

产品型号格式命名:表示企业代号；表示智能电容器；表示补偿电容器为共补接法，表示补偿电容器为分补接法；电容器电压表示电容器的额定电压。

如./就表示智能低压电容器，补偿电容器是三角形接法共补，额定电压补偿容量为。

R ”F”-R -0420，400V ，20KVar D ZM-G”DZMG -”产品概述选型指南主要技术参数智能电容器为模块化设计，组成模块有：①高品质电容器②智能测控模块③投切开关模块④线路保护模块高品质电容器。

采用目前先进的复合边缘加厚金属化膜的自愈式低压并联电容器。

具有重量轻、特性好、使用寿命长、损耗低、发热小、温升低等全面的优点。

□ 实现电压过零导通和电流过零切断，使智能系统在接通和断开的瞬间具有可控硅开关的优点，而在正常接通期间又具有接触器开关无功耗的优点。

其实现方法是：投入时是在电压过零瞬间可控硅先过零触点，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。

智能测控模块与线路保护模块采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；接通后若出现缺相，则自动退投。

智能电容器的设计与实现智能电容器是一种能够自动调节电容值，以适应不同负载条件的电子设备。

它可以有效地提高电路的功率因数，降低能源损耗，延长设备寿命。

本文将探讨智能电容器的设计原理和实现方法。

一、设计原理智能电容器的设计原理主要包括电路调节与控制两个方面。

1. 电路调节智能电容器通过监测电路的电压、电流和功率因数等参数，实时调节电容值，以达到功率因数校正的目的。

其中，功率因数是指电路中有用功率与视在功率之比，通常用来衡量电路的能效。

智能电容器通过自动调节电容值，使功率因数尽可能接近1，从而提高电路的能效。

2. 控制方法智能电容器的控制方法包括模拟控制和数字控制两种。

模拟控制是通过模拟电路实现对电容器的调节和控制。

其中，根据电路参数变化的反馈信号，通过运算放大器、比较器等模拟电路来控制电容的充电和放电过程。

数字控制是利用微处理器或FPGA等数字电路实现对电容器的精确控制。

通过采集电路参数的模拟信号，并经过模数转换后输入到数字控制器中，再根据预先设定的控制算法，控制开关电路对电容的充电和放电。

二、实现方法智能电容器的实现方法主要包括传统电容器的改进和引入新型电容器两种。

1. 传统电容器的改进传统电容器是基于固定电容值的，无法实现动态调节。

为了使电容器具备智能调节功能，可以通过改变电容器的结构和材料，以提高电容器的可调节性。

一种改进方法是采用可调电容结构，即通过改变电容器两极板之间的距离或面积，来改变电容的大小。

这种结构可以通过机械或电动化的方式来调节电容值，实现电容器的智能化。

另一种改进方法是采用可调电介质材料，即通过改变电容器的电介质材料的介电常数，来改变电容的大小。

这种方法可以通过控制外部电压或电场的方式，实现电容器的智能调节。

2. 引入新型电容器除了改进传统电容器，还可以引入一些新型电容器，以满足不同的应用需求和技术要求。

一种新型电容器是MEMS电容器，即微机电系统电容器。

它是利用微电子加工技术制造出微米级别的电容器结构，具有体积小、功耗低、可调性强等特点。

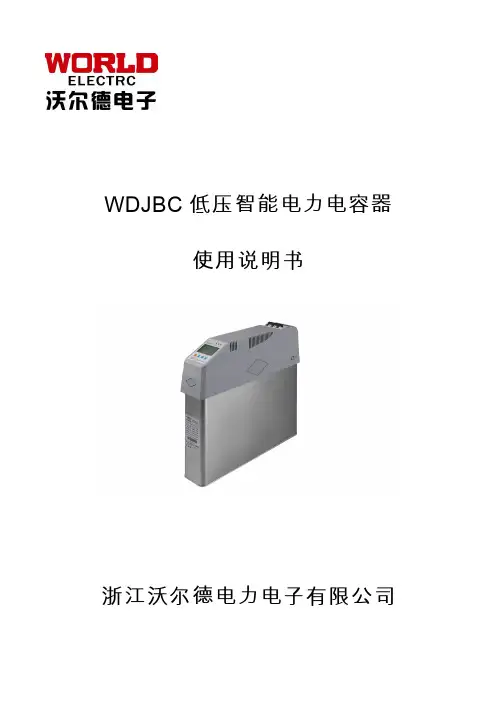

WDJBC低压智能电力电容器使用说明书浙江沃尔德电力电子有限公司引言诚挚的感谢您选用了浙江沃尔德电力电子有限公司的产品。

请您在安装使用本产品之前详细的阅读本手册，以免造成误操作。

由于产品升级、版本更新，本手册所述内容可能无法完全涵盖。

如有错误、遗漏等不当之处，敬请各位用户谅解。

目录一、产品简介 (1)二、功能特点 (2)三、主要技术指标 (3)四、型号规格定义 (5)4.1型号命名 (5)4.2常规产品型号规格表 (5)五、智能电容外观及接线端子定义 (6)5.1外观 (6)5.2端子定义 (6)六、产品应用电气连接及接线示意图 (7)6.1产品与电源端的连接导线规格 (7)6.2产品与产品间的信号线连 (7)6.3正确的电气连接接口方式 (7)6.4电气距离及安装尺寸 (8)6.5无功补偿控制器和智能电容连接方式 (9)6.5.1混补型二次互感器与电容器连接图 (9)6.5.2全共补型二次互感器与电容器连接图 (10)6.6多台智能电容自行组网连接图 (11)6.6.1混补型二次互感器与电容器连接图 (11)6.6.2全共补型二次互感器与电容器连接图 (12)附件1：共补电容具体操作 (13)附件2：分补电容具体操作 (19)附录3：自动组网操作说明 (25)七、使用注意事项及故障分析 (26)一、产品简介WDJBC系列智能电容器是0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。

它由智能测控单元，晶闸管复合开关电路，线路保护单元，一台(△型，内分两路)或一台（Y型）低压电力电容器构成。

替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。

改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便,使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

教你智能电容器与普通电容器有何区别你知道吗
现在市场上的电容器很多很多，我们⼜该如何区分智能电容器和普通电容器呢？
第⼀、智能电容是使⽤最先进的投切开关，⽆投切涌流。

第⼆、智能电容能进⾏过压、⽋压保护；电容器过温、断相、三相不平衡保护，当电容器温度的超过了65度，电容器整机退运中的保护，提⾼使⽤寿命，能安全确保系统的安全运⾏。

同时智能电容可以有效的智能控制元件能对本体各项运⾏参数进⾏⾃诊断，⼀旦出现⾃检故障整机就会快速做出响应，退出运⾏。

第三、智能电容器可以有效的抑制⾼次谐波和涌流，消除谐波对智能电容器有影响，保护电路及电容器过载，防⽌电容器过热、绝缘介质的⽼化、⾃愈性能下降，使⽤寿命降低。

杭州⽔杉科技⽣产的智能电容器则汇集投切开关电器耐电压、耐电流冲击能⼒强、投切开关电器的过零投切性能优异、保护功能、智能组⽹、优质低压电⼒电容器元件、⼈机联系良好等优质特点。

《电容器》知识清单一、电容器的定义和基本原理电容器是一种能够储存电荷的电子元件。

它由两个导体板（通常称为极板）中间夹着一层绝缘介质（如云母、陶瓷、塑料薄膜等）组成。

当电容器的两个极板接上电源时，在电场的作用下，电子会从电源的正极移动到一个极板上，使这个极板带负电；同时，电源的负极会把电子夺走，使另一个极板带正电。

这样，电容器的两个极板就分别积累了等量的正负电荷，从而储存了电能。

二、电容器的常见类型1、电解电容器电解电容器是一种有极性的电容器，它的容量通常较大，但工作电压相对较低。

由于其内部电解液的存在，电解电容器在使用时需要注意正负极的连接，否则会损坏电容器。

2、陶瓷电容器陶瓷电容器的体积小、稳定性好、高频特性优良，常用于高频电路和对稳定性要求较高的场合。

3、薄膜电容器薄膜电容器具有良好的绝缘性能和低损耗，常用于大功率、大电流的电路中。

4、超级电容器超级电容器的容量比普通电容器大很多，可以快速充放电，但其工作电压一般较低。

三、电容器的主要参数1、电容值电容值是电容器储存电荷能力的度量，单位是法拉（F）。

常见的电容值有微法（μF）、纳法（nF）和皮法（pF）。

2、工作电压工作电压是指电容器能够正常工作时所承受的最大电压，超过这个电压，电容器可能会被击穿损坏。

3、损耗角正切损耗角正切表示电容器在工作过程中能量的损耗程度，损耗越小，电容器的性能越好。

4、绝缘电阻绝缘电阻反映了电容器两极板之间绝缘介质的绝缘性能，绝缘电阻越大越好。

四、电容器的充电和放电1、充电过程当电容器接上电源时，开始充电。

充电电流逐渐减小，直到电容器两端的电压等于电源电压，充电结束。

2、放电过程当电容器与负载连接时，开始放电。

放电电流逐渐减小，直到电容器储存的电荷全部释放，放电结束。

五、电容器在电路中的作用1、滤波在直流电源电路中，电容器可以滤除电源中的交流成分，使输出的直流电压更加平稳。

2、耦合在交流信号电路中，电容器可以将前级电路的交流信号传递到后级电路，同时阻止直流成分通过。

智能电容知识点总结高中一、智能电容的基本概念智能电容是一种能够根据外部环境和输入信号自动调节电容值的电子元件。

智能电容可以根据需要自动调节电容值，以实现对信号的处理和控制。

二、智能电容的工作原理1. 传统电容的工作原理在传统电容中，电容的值是固定的，不能随外部环境和输入信号的变化而发生变化。

传统电容的工作原理是将电荷储存在电容板之间的介电体中，由于电荷的积累而产生电场，从而存储能量。

2. 智能电容的工作原理智能电容采用了一种能够根据外部环境和输入信号自动调节电容值的新型技术，使得电容的值可以根据需要自动调节。

智能电容的工作原理是通过一种特殊的材料或结构，使得电容的值可以根据外部环境和输入信号的变化而发生变化，从而实现对信号的处理和控制。

三、智能电容的特点1. 可变性智能电容的最大特点是其可变性，能够根据外部环境和输入信号的变化而自动调节电容值，从而实现对信号的处理和控制。

2. 响应速度快智能电容的响应速度非常快，可以在极短的时间内调节电容值，以满足实际需求。

3. 高精度智能电容具有高精度的特点，能够准确地调节电容值，以满足不同的应用需求。

4. 低功耗智能电容的功耗非常低，能够有效地减少能量消耗，提高系统的能效。

四、智能电容的应用1. 通信系统智能电容可以应用于通信系统中，用于信号的处理和调节，提高通信系统的性能和稳定性。

2. 传感器系统智能电容可以应用于传感器系统中，用于对传感器信号进行处理和控制，提高传感器系统的精度和灵敏度。

3. 电子设备智能电容可以应用于各种电子设备中，用于对输入信号进行处理和控制，提高电子设备的性能和功能。

4. 汽车电子系统智能电容可以应用于汽车电子系统中，用于对汽车电子设备及传感器信号进行处理和控制，提高汽车电子系统的性能和安全性。

五、智能电容的发展趋势1. 多功能化未来智能电容将发展成为一种具有多功能性的元件，能够满足不同领域和应用的需求。

2. 高性能化随着技术的不断进步，未来智能电容将具有更高的性能和更快的响应速度，能够满足更高要求的应用需求。

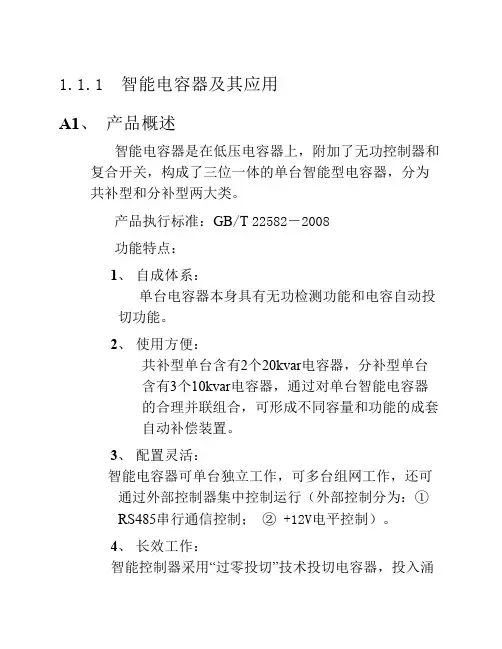

智能电容器的作用
问：智能电容器的作用是什么呢？
答：智能电容器的主要作用就是节能、降低电损耗、起到无功补偿的作用！
其在国家电力系统中有着很重要的作用，大量的节约了电能。

通俗来讲智能电容器就是一个充电与放电的过程，在这个过程中节约
电能，智能电容器的作用主要体现在节能这一方面，现在这个社会是个离不开电的社会，假如没了电，试想一下，我们还可以做什么呢？是不是有点恐怖，自己都不知道还有什么是我们可以做的了。

所以请让我们携起手来一起节约用电，让我们的生活变得有意思，让我们的世界充满色彩。

了解智能电力技术中的电容器控制原理智能电力技术是指在电力系统中运用先进的信息技术和智能化设备对电能进行监测、运行、控制和管理，以提高电力系统的效能、安全性和可靠性。

在智能电力技术中，电容器控制是一项重要的技术，它通过合理地配置和控制电容器来提高电力系统的功率因数，减小系统的线损，提高电能质量和节能效果。

电容器是一种能存储电荷并在电场中储存电能的器件，具有贮能速度快，体积小，价格低廉等特点。

在电力系统中，电容器的主要作用是改善系统的功率因数。

功率因数是指电流与电压之间的相位差，功率因数越低，系统的电能利用率越低，电网对发电厂的负荷要求也越高。

电容器控制原理主要包括电容器的接入控制和容量的调节控制。

电容器的接入控制是指根据电力负荷需求，通过控制开关使电容器接入或退出电力系统，以达到功率因数的要求。

容量的调节控制是指根据电力系统负荷的变化情况，通过控制电容器的容量，使系统的功率因数始终保持在合适的范围内。

在电容器的接入控制中，常用的方法有定时接入控制和自动接入控制。

定时接入控制是指按照预定的时间表，通过控制开关使电容器按照一定的顺序接入电力系统。

这种方法简单且成本低廉，但不能很好地适应电力负荷的变化。

自动接入控制是指根据负荷需求和功率因数的要求，通过智能化设备实时监测，并控制开关使电容器接入或退出电力系统。

这种方法能够更加准确地根据负荷变化来控制电容器的接入，提高电力系统的效益。

容量的调节控制是指根据电力系统负荷的变化情况，通过合理配置和控制电容器的容量，使系统的功率因数始终保持在合适的范围内。

一般来说，当负荷较小时，电容器的容量应适当减小，以提高系统的功率因数；当负荷较大时，电容器的容量应适当增加，以降低系统的功率因数。

为了实现容量的调节控制，常用的方法有定容控制和可变容控制。

定容控制是指在电力系统中设置多个不同容量的电容器，并根据负荷变化情况，选择合适的电容器接入电力系统。

可变容控制是指通过智能设备实时监测负荷变化，并根据系统的功率因数要求，控制电容器的容量自动调节。

BAGB 智能组合式低电压并联电容器使用说明书一、产品概述BAGB 系列智能式低电压并联电容器（简称智能电容器）是 0.4KV 低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。

它由智能测控单元，过零投切开关电路，线路保护单元，低压电力电容器构成。

主要适用于农网建设、小区楼宇建设等谐波含量在国家标准范围内的电力系统。

该产品改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功耗更低、价格更廉、使用更加灵活、维护更加方便、使用寿命更长、可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

二、功能特点2.1操作简便：只要外部接线正确，选择好从机的地址，通电后就可运行，不需要任何设置。

2.2多台串联简单：不管从机退出或挂接均不影响主机运行。

只要从机挂接，马上会被主机联机进入补偿列内，无需任何条件。

2.3抗干扰能力强：采用弱电与强电分离进线，防止一次线对二次信号线的干扰，极大地提高了整机的抗干扰能力。

2.4防止倒送无功危害：采用永久性故障跳闸保护装置。

一旦智能电容器如发生不可修复故障将自动跳闸，退出电网，防止因故障对电网的倒送无功危害，保证无功补偿系统的正常运行。

2.5投切涌流小：采用先进的过零投切技术，大大减少对电网的冲击。

2.6具有自检功能：可以模拟自动运行投切，电容柜生产厂通过自检功能即可做出厂试验，无需专用设备。

2.7保护功能齐全：除了有永久性故障跳闸保护装置外，还有过压、欠压、欠流、过温保护以及电容器内带防爆压力保护装置。

三、产品型号规格及安装尺寸3.1 型号说明3.2 常规产品型号规格补偿方式型号规格容量（kvar）额定电压（V）A×B×H 备注BAGB450-10（5+5）10 450 235 5+5BAGB450-20（10+10）20 450 300 10+10三相共补BAGB450-30（15+15）30 450 300 15+15 BAGB450-40（20+20）40 450 335 20+20 BAGB450-50（25+25）50 450 335 25+25 BAGB450-60（30+30）60 450 385 30+30 BAGB250-5 5 250 235 5 BAGB250-10 10 250 235 10分相补偿BAGB250-15 15 250 300 15 BAGB250-20 20 250 300 20BAGB250-30 30 250 335 30 3.3 简易型产品型号规格补偿方式型号规格容量（kvar）额定电压（V）高度备注BAGB450-5D 5 450 205BAGB450-10D 10 450 255 三相共补BAGB450-15D 15 450 285BAGB450-20D 20 450 315BAGB450-30D 30 450 360BAGB250-5D 5 250 255分相补偿BAGB250-10D 10 250 285 BAGB250-15D 15 250 315 BAGB250-20D 20 250 3603.4 抗谐波型产品型号规格（带电抗率为 7%和 14%）补偿方式型号规格容量（kvar）额定电压（V）B×A×H（mm）BAGB480-10/7 10 480 160×410×358BAGB480-15/7 15 480 160×410×358 三相共补BAGB480-20/7 20 480 160×410×358BAGB480-30/7 30 480 190×440×458BAGB480-40/7 40 480 190×440×458BAGB280-5/7 5 280 160×410×358BAGB280-10/7 10 280 160×410×358 分相补偿BAGB280-15/7 15 280 160×410×358 BAGB280-20/7 20 280 160×410×458BAGB280-30/7 30 280 190×440×458电抗率为14%的产品另报3.5 产品外形及安装尺寸常规产品的外形尺寸图如下：抗谐波型外形尺寸图如下：四、技术参数4.1输入电压：380V±20%4.2取样电流：≤5A4.3工作温度：-10℃～55℃4.4工作频率：50Hz±5%4.5电压畸变率：≤5%4.6相对湿度：最大95%4.7无有害气体，无导电性或爆炸性尘埃，无剧烈的机械振动五、接线端子排列与定义产品的接线端子分电源端子和测控联机端子，均置于产品的后部，三相补偿电源端子有“UA UB UC”，分相补偿电源端子有“UA UB UC UN”。

智能电容器规范简述1、综述智能电容器由无功补偿控制器、电源熔断式保护开关、过零投切机构和圆柱式铝壳干式或油蜡电力电容器集为一体的组合补偿装置。

具有实现过零开通和过零关断的功能，保证开关导通期间无电能损耗、无浪涌电流对电容和电网冲击。

具有温度保护和过压保护装置。

2、功能要求：◆智能测控单元采用液晶或数码管显示，界面简单清晰。

◆一体化，由熔断器开关，控制器，过零投切开关，电容器等器件集成。

◆具有掉电保护功能，掉电数据不丢失。

◆具有断电保护，开机自检功能。

◆具有手动运行和自动运行两种投切模式。

◆具有共补、分补、混合补偿控制方式。

◆具有过零投切，无电弧、无涌流、响应快。

◆具有自动寻优、循环投切、可实现8421编码投切功能。

◆具有缺相保护：合闸状态缺相，立刻分断；分闸状态缺相，开关拒动。

◆具有自放电特性：切除电网3分钟后，电容器端子间电压降到50V以下。

◆可兼容DL645-2007规约和MODBUS-RTU协议，可实现远程监控。

内置TCP/IP协议，支持各种有线、无线网络、光纤通信方式，具备RS232或RS485通讯接口，配置GPRS模块，数据抄录必须支持供电局现有GPRS后台管理软件系统（选配）。

◆应具有电压畸变保护功能，有过电压、欠电压、欠电流、过温度、及过、欠补偿保护功能。

◆应采用高性能干式圆柱形铝壳自愈式电力电容器，电容器容量投切衰减率应≤0.1%万次。

◆应具有三相电流，三相电压，三相有功，无功，视在功率等电网参数的实时显示。

◆应采用双重安全保护功能：二次保护装置和压力切断保护装置，达100%防爆功能，失效时表现为开路。

◆具有上电后自检系统内各组电容器容量。

◆应具有上电后自动生成主机功能，并具有当主机出现故障，其它从机可智能自动生成为主机，从而自成系统恢复正常工作。

◆应具有180个工作日以上的电网参数历史数据保存功能，具有时钟实时显示和实时温度显示功能。

◆应采用无功功率控制方式：能准确控制电容器组的投切无投切震荡，适合所有工作环境特别是负载轻电容容量大的场合。
