RCS-931南瑞线路保护

（七）、500kV XXXX线路主一保护四、绝缘检查：（MΩ）五、电源检查：5.2、通电情况检查：七、采样检查：3、相位检查：（固定电压相位UA为0°，UB为-120°，UC为120°；电流以电压A相为基准加0°/45°/90°正相序）八、开入、开出检查:3、GPS对时检查：解开B码对时线，报文对时正确；解开通信线，B码对时正确。

九、整组试验：2、纵联电流差动保护A/B通道（整定：I CDZD=1.0A 自环加电流为定值1/2）4、接地距离保护（整定：ZⅠZD=2.0Ω；ZⅡZD=3.0Ω；ZⅢZD=4.0Ω；tⅡZD=0.5S；tⅢZD=1.0S)5、相间距离保护（整定：ZⅠZD=2.0Ω；ZⅡZD=3.0Ω；ZⅢZD=4.0Ω；tⅡZD=0.5S；tⅢZD=1.0S)7、零序反时限（整定：零序反时限电流定值3I 0=1.0A ；零序反时限时间系数I P =0.5；零序反时限指数定值t P =0.5；零序反时限延时定值 t 0=0.5S ；整定为标准反时限/极端反时限/甚反时限-------三选一）0.02000.14()()1P Pt I T I I =-I P 为电流基准值，对应“零序反时限过流”定值； T P 为时间常数，对应“零序反时限时间”定值；11、TV断线、TA断线告警：模拟保护装置TV断线告警正确；模拟保护装置TA断线告警正确。

十、信号及录波回路检查：1、信号回路检查：模拟保护装置异常及动作、回路异常、通道异常等信号，监控系统、保信系统硬接点信号和软报文的名称及结果正确。

2、录波回路检查：模拟保护装置实际动作，故障录波回路的名称正确、起动录波正确。

十一、传动试验：（主一保护跳断路器第一组线圈、主二保护跳断路器第二组线圈-----二选一）2、失灵回路传动试验：结论3、故障录波回路传动试验：结论传动试验，保护动作正确，开关动作逻辑关系正确，面板灯、信号灯指示正确，后台监控显示正确。

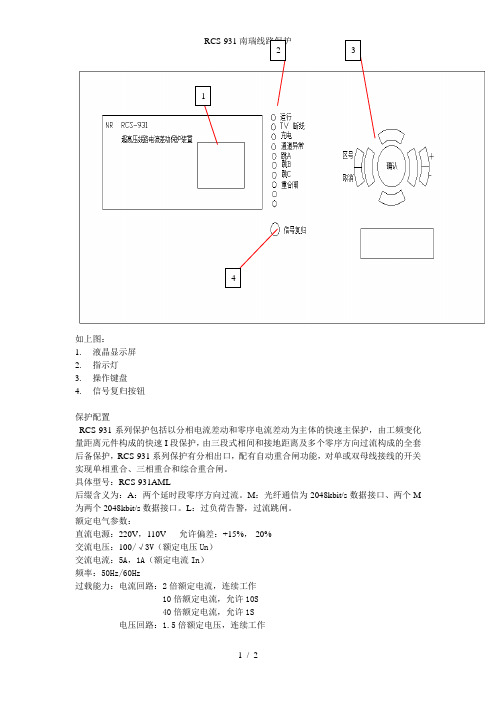

RCS-931南瑞线路保护如上图：1. 液晶显示屏2. 指示灯3. 操作键盘4. 信号复归按钮保护配置RCS-931系列保护包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I 段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

具体型号：RCS-931AML后缀含义为：A ：两个延时段零序方向过流。

M ：光纤通信为2048kbit/s 数据接口、两个M 为两个2048kbit/s 数据接口。

L ：过负荷告警，过流跳闸。

额定电气参数：直流电源：220V ，110V 允许偏差：+15%，-20%交流电压：100/√3V （额定电压Un ）交流电流：5A ，1A （额定电流In ）频率：50Hz/60Hz过载能力：电流回路：2倍额定电流，连续工作10倍额定电流，允许10S40倍额定电流，允许1S电压回路：1.5倍额定电压，连续工作412 3RCS-931南瑞线路保护功耗：交流电流：＜1VA/相（In=5A）＜0.5VA/相（In=1A）交流电压：＜0.5VA/相直流：正常时＜35W跳闸时＜50W主要技术指标1)整组动作时间工频变化量距离元件：近处3~10ms 末端＜20ms差动保护全线路跳闸时间：＜25ms（差流＞1.5倍差动电流定值）距离保护I 段：≈20ms2)启动元件电流变化量启动元件，整定范围0.02In~30In零序过流启动元件，整定范围0.02In~30In3)工频变化量距离动作速度：＜10ms（△Uop＞2Uz时）整定范围：0.1~7.5Ω（In=5A）0.5~37.5Ω（In=1A）。

RCS931系列光纤差动保护装置现场调试RCS931系列光纤差动保护装置现场调试摘要: 南瑞继保的RCS931系列是由微机实现的数字式超高压线路成套快速保护装置，可用作输电线路的主保护及后备保护。

本文借助ONLLY继保调试仪器，简述了RCS931系列光纤差动保护装置的保护功能调试方法和光纤通道的保护联调方法，对RCS931系列保护装置的现场调试具有一定的参考价值。

关键字：线路保护、RCS931、调试1 引言RCS931系列微机保护装置一般包括以分相电流差动和零序电流差动为主体的快速主保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护。

RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

ONLLY测试仪器是由昂立电气公司研发，可以独立完成各种继电保护功能调试的保护测试装置，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。

正确地进行装置的功能调试是装置能准确判断及动作的必要前提。

2 光纤纵差保护2.1光纤差动保护原理光纤纵差保护是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位进行比较，从而判断出区内外故障，属于直接比较两侧电量的纵联保护，包括分相电流差动和零序电流差动两种[1、2]。

2.2试验方法(1)将光端机(在CPU插件上)的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；仅投差动保护压板；整定保护定值控制字中“投纵联差动保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1。

此时通道异常灯应该为不亮状态。

(2)等保护充电，直至“充电”灯亮，且TV断线灯不亮。

(3)进入ONLLY测试仪器的电压/电流菜单，加大于1．05×0．5×差动电流高定值的故障电流，模拟单相或多相区内故障。

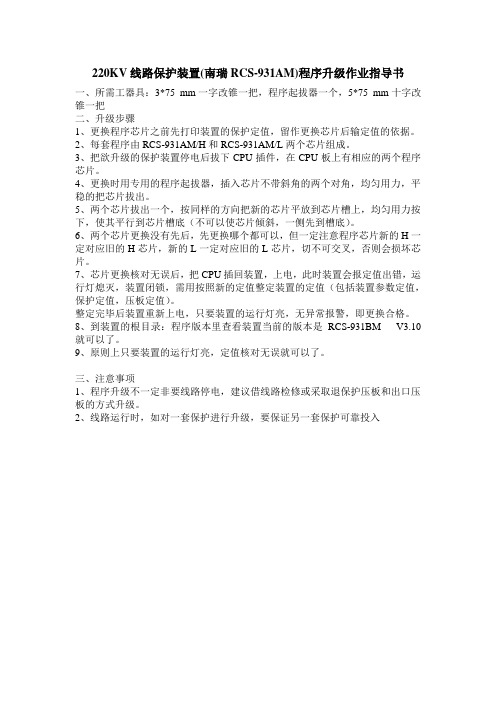

220KV线路保护装置(南瑞RCS-931AM)程序升级作业指导书
一、所需工器具：3*75 mm一字改锥一把，程序起拔器一个，5*75 mm十字改锥一把
二、升级步骤
1、更换程序芯片之前先打印装置的保护定值，留作更换芯片后输定值的依据。

2、每套程序由RCS-931AM/H和RCS-931AM/L两个芯片组成。

3、把欲升级的保护装置停电后拔下CPU插件，在CPU板上有相应的两个程序芯片。

4、更换时用专用的程序起拔器，插入芯片不带斜角的两个对角，均匀用力，平稳的把芯片拔出。

5、两个芯片拔出一个，按同样的方向把新的芯片平放到芯片槽上，均匀用力按下，使其平行到芯片槽底（不可以使芯片倾斜，一侧先到槽底）。

6、两个芯片更换没有先后，先更换哪个都可以，但一定注意程序芯片新的H一定对应旧的H芯片，新的L一定对应旧的L芯片，切不可交叉，否则会损坏芯片。

7、芯片更换核对无误后，把CPU插回装置，上电，此时装置会报定值出错，运行灯熄灭，装置闭锁，需用按照新的定值整定装置的定值（包括装置参数定值，保护定值，压板定值）。

整定完毕后装置重新上电，只要装置的运行灯亮，无异常报警，即更换合格。

8、到装置的根目录：程序版本里查看装置当前的版本是RCS-931BM V3.10就可以了。

9、原则上只要装置的运行灯亮，定值核对无误就可以了。

三、注意事项
1、程序升级不一定非要线路停电，建议借线路检修或采取退保护压板和出口压板的方式升级。

2、线路运行时，如对一套保护进行升级，要保证另一套保护可靠投入。

南瑞RCS-931B光纤差动保护浅析一、光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在CT（电流互感器）的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

★★★但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！RCS-931B保护装置包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速Ⅰ段保护，由三段式相间和接地距离及四个延时段零序方向过流构成全套后备保护。

正常和外部故障时：Im＝－In，制动量≥动作量，保护可靠不动作，内部故障时：Im＝In时，制动量为零，动作最灵敏。

动作判据如下式（1）、（2），两式同时满足程序规定的次数即跳闸。

| Im + In | > ICD（1）| Im + In | > k | Im - In | （2）式（1）为基本判据，ICD 表示线路电容电流，式（2）为主判据。

式（1）、（2）的动作特性如图1 所示，制动量随两侧电流大小、相位而改变，Im = In时，制动量为零，动作最灵敏，区外故障，Im = - In，制动量》动作量，保护可靠不动作。

二、整组动作时间：1.工频变化量距离元件：近处3～10ms 末端＜20ms2222.差动保护全线路跳闸时间：＜25ms（差流＞1.5 倍差动电流高定值）3.距离保护Ⅰ段：≈20ms三、保护程序结构及跳闸逻辑：RCS-931B 跳闸逻辑：1. 分相差动继电器动作，则该相的选相元件动作。

2. 工频变化量距离、纵联差动、距离Ⅰ段、距离Ⅱ段、零序Ⅰ段、零序Ⅱ段、零序Ⅲ段动作时经选相跳闸如果选相失败而动作元件不返回，则经200ms延时发选相无效三跳命令。

220kV呼东南I线保护II屏调试报告
厂站:黑河220kV变电站型号：RCS-931B
厂家:南京南瑞日期：2010.01
1.仪器仪表
2、通电前检查：
3、绝缘检查
4.1给上额定直流电源，失电告警继电器可靠吸合，其接点用
万用表检查可靠断开。

4.2直流稳压电源输出检查
在断电的情况下，转插电源插件，然后在电压额定值下，测量各级输出电压，各级输出电压保持稳定。

5.软件版本检查
6.电流、电压零漂校验
7. 电流、电压精度检验
8、输入接点检查
9.保护开出量检查
配合保护传动进行检查，保护跳合闸出口、录波、信号以实际传动进行测试；联跳回路传动至压板，量取压板两端电位进行测试。

结果
10 保护定值检验
10.1 差动保护
投主保护软、硬压板及控制字，重合闸投综重方式，光纤通道用专用尾纤短接起来，进行动作值和动作时间测试。

10.2 距离保护
10.3 零序保护
10.4 TV断线过流
11、整组试验
12、操作箱操作功能检查：
注：本操作箱合闸回路未设计接入外回路使用，仅使用一组跳闸回路。

13、电压切换功能检查：
在相应端子接220V直流电压正负极，检查继电器的接点开闭情况,符合要求.。

2 314如上图：1.液晶显示屏2.指示灯3.操作键盘4.信号复归按钮保护配置RCS-931系列保护包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

具体型号：RCS-931AML后缀含义为：A：两个延时段零序方向过流。

M：光纤通信为2048kbit/s数据接口、两个M 为两个2048kbit/s数据接口。

L：过负荷告警，过流跳闸。

额定电气参数：直流电源：220V，110V 允许偏差：+15%，-20%交流电压：100/√3V（额定电压Un）交流电流：5A，1A（额定电流In）频率：50Hz/60Hz过载能力：电流回路：2倍额定电流，连续工作10倍额定电流，允许10S40倍额定电流，允许1S电压回路：1.5倍额定电压，连续工作功耗：交流电流：＜1VA/相（In=5A）＜0.5VA/相（In=1A）交流电压：＜0.5VA/相直流：正常时＜35W跳闸时＜50W主要技术指标1)整组动作时间工频变化量距离元件：近处3~10ms 末端＜20ms差动保护全线路跳闸时间：＜25ms（差流＞1.5倍差动电流定值）距离保护I 段：≈20ms2)启动元件电流变化量启动元件，整定范围0.02In~30In零序过流启动元件，整定范围0.02In~30In3)工频变化量距离动作速度：＜10ms（△Uop＞2Uz时）整定范围：0.1~7.5Ω（In=5A） 0.5~37.5Ω（In=1A）。
