南瑞RCS-9613CS线路光纤纵差保护装置操作指

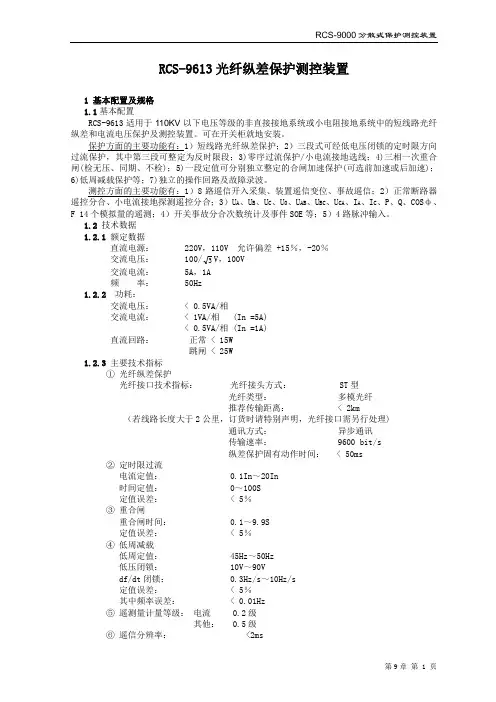

RCS-9613光纤纵差保护测控装置1基本配置及规格1.1基本配置RCS-9613适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的短线路光纤纵差和电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）短线路光纤纵差保护；2）三段式可经低电压闭锁的定时限方向过流保护，其中第三段可整定为反时限段；3)零序过流保护/小电流接地选线；4)三相一次重合闸(检无压、同期、不检)；5)一段定值可分别独立整定的合闸加速保护(可选前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。

测控方面的主要功能有：1）8路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）U A、U B、U C、U0、U AB、U BC、U CA、I A、I C、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。

1.2 技术数据1.2.1额定数据直流电源： 220V，110V 允许偏差 +15％，-20％交流电压： 100/3V，100V交流电流： 5A，1A频率： 50Hz1.2.2 功耗：交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直流回路：正常 < 15W跳闸 < 25W1.2.3主要技术指标①光纤纵差保护光纤接口技术指标：光纤接头方式： ST型光纤类型：多模光纤推荐传输距离： < 2km（若线路长度大于2公里，订货时请特别声明，光纤接口需另行处理)通讯方式：异步通讯传输速率： 9600 bit/s纵差保护固有动作时间：< 50ms②定时限过流电流定值：0.1In～20In时间定值：0～100S定值误差：< 5％③重合闸重合闸时间：0.1～9.9S定值误差：< 5％④低周减载低周定值：45Hz～50Hz低压闭锁：10V～90Vdf/dt闭锁：0.3Hz/s～10Hz/s定值误差：< 5％其中频率误差：< 0.01Hz⑤遥测量计量等级：电流 0.2级其他： 0.5级⑥遥信分辨率： <2ms信号输入方式： 无源接点2 装置原理2.1 硬件配置及逻辑框图见附图RCS-96132.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU 经采样数字处理后，组成各种继电器并判断计算各种遥信遥测量。

RCS-9612A_03194线路保护测控装置说明书
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（RCS-9612A_03194线路保护测控装置说明书）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为RCS-9612A_03194线路保护测控装置说明书的全部内容。

RCS-9613线路光纤纵差保护测控装置1基本配置及规格1.1基本配置RCS-9613为用于35KV或66KV电压等级的经消弧线圈接地（或小电阻接地）或不接地系统中短线路保护测控装置，可在开关柜就地安装。

保护方面的主要功能有：1）短线路光纤纵差保护；2）三段式可经低电压闭锁的定时限方向过流保护；3)零序过流保护/小电流接地选线；4)三相一次重合闸(检无压、同期、不检)；5)一段定值可分别独立整定的合闸加速保护(可选前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。

测控方面的主要功能有：1）9路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、I A、I C、COSф5个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。

1.2 技术数据1.2.1额定数据直流电源：220V，110V 允许偏差+15％，-20％交流电压：100/3V，100V交流电流：5A，1A频率：50Hz1.2.2 功耗：交流电压：< 0.5VA/相交流电流：< 1VA/相(In =5A)< 0.5VA/相(In =1A)直流回路：正常< 15W跳闸< 25W1.2.3主要技术指标①光纤纵差保护光纤接口技术指标：光纤接头方式：ST型光纤类型：多模光纤推荐传输距离：< 3km（若线路长度大于3公里，订货时请特别声明，光纤接口需另行处理)通讯方式：异步通讯传输速率：9600 bit/s纵差保护固有动作时间：< 50ms②定时限过流电流定值：0.1In～20In时间定值：0～100S定值误差：< 5％③重合闸重合闸时间：0.1～9.9S定值误差：< 5％④低周减载低周定值：45Hz～50Hz低压闭锁：10V～90Vdf/dt闭锁：0.3Hz/s～10Hz/s定值误差：< 5％其中频率误差：< 0.01Hz⑤遥测量计量等级：I 0.2级其他：0.5级⑥遥信分辨率：<2ms信号输入方式： 无源接点2 装置原理2.1 硬件配置及逻辑框图见附图RCS-96132.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU 经采样数字处理后，组成各种继电器并判断计算各种遥信遥测量。

RCS-9611C_060187(v2.02.1)简易母差保护测控装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C系列V2.0* 版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (1)1.4 简易母差应用说明 (2)2 技术参数 (3)2.1 机械及环境参数 (3)2.1.1 机箱结构尺寸 (3)2.1.2 工作环境 (3)2.1.3 机械性能 (3)2.2 额定电气参数 (3)2.2.1 额定数据 (3)2.2.2 功耗 (3)2.3 主要技术指标 (3)2.3.1 过流保护 (3)2.3.2 零序保护 (3)2.3.3 遥信开入 (4)2.3.4 遥测量计量等级 (4)2.3.5 电磁兼容 (4)2.3.6 绝缘试验 (4)2.3.7 输出接点容量 (4)3 软件工作原理 (4)3.1 简易母差保护工作原理 (4)3.2 复压闭锁过电流保护 (4)3.3 零序保护 (5)3.4 装置运行告警 (5)3.5 遥控、遥测、遥信功能 (5)3.6 对时功能 (5)3.11逻辑框图 (6)4 硬件原理说明 (7)4.1装置整体结构 (7)4.2 装置面板布置 (8)4.3 装置接线端子与说明 (9)4.3.1 模拟量输入 (9)4.3.2 背板接线说明 (10)4.3.3 跳线说明 (11)4.4 结构与安装 (12)4.4.1 开关柜安装参考尺寸 (12)4.4.2 组屏安装参考尺寸 (13)5 定值内容及整定说明 (14)5.3 通讯参数 (15)5.4 辅助参数 (16)6 使用说明 (17)6.1 指示灯说明 (17)6.2 液晶显示说明 (18)6.2.1主画面液晶显示说明 (18)6.2.2 保护动作时液晶显示说明 (18)6.2.3运行异常时液晶显示说明 (18)6.2.4 自检出错时液晶显示说明 (19)6.3 命令菜单使用说明 (20)6.3.1 装置整定 (20)6.3.2 状态显示 (20)6.3.3 报告打印 (21)6.3.4 时间设置 (21)6.3.5 报告显示 (21)6.3.6 报告清除 (21)6.3.7 装置测试 (21)6.3.8 版本信息 (22)6.4 装置的运行说明 (22)6.4.1 装置正常运行状态 (22)6.4.2 装置异常信息含义及处理建议 (22)6.4.3 安装注意事项 (23)6.5 事故分析注意事项 (23)7 装置调试大纲 (23)7.1 试验注意事项 (23)7.2 事故分析注意事项 (23)7.3 交流回路检查 (24)7.4 输入接点检查 (24)7.5 整组试验 (24)7.5.1 过流Ⅰ段保护 (24)7.5.2 过流Ⅱ段保护 (24)7.5.3 过流Ⅲ段保护 (24)7.5.4 零序Ⅰ段保护 (24)7.5.5 零序Ⅱ段保护 (24)7.5.6 零序Ⅲ段保护 (24)7.6 运行异常报警试验 (25)7.6.1 频率异常报警 (25)7.6.2 接地报警 (25)7.6.3 PT断线报警 (25)7.6.4 控制回路断线报警 (25)7.6.5 TWJ异常报警 (25)7.6.6 CT断线报警 (25)7.8 输出接点检查 (25)7.9 装置试验菜单的说明 (26)7.10 装置与监控后台联调的说明 (26)7.10.1 遥控功能的说明 (26)7.10.2 遥测值系数的说明 (26)7.10.3 装置与后台进行通讯联调时信息文本的说明 (26)8 附录 (26)8.1 插件选配方式1(RCS-9611C_YL) (26)8.1.1 选配插件硬件图 (27)8.1.2 选配插件背板端子图 (29)8.1.3 选配插件背板端子说明 (29)8.2 插件选配方式2(RCS-9611C_CK) (31)8.2.1 选配插件硬件图 (31)8.2.2 选配插件背板端子图 (32)8.2.3 选配插件背板端子说明 (32)8.3 软件配合说明 (32)1RCS-9611C_060187(V2.02.1)简易母差保护测控装置技术和使用说明书1 概述1.1 应用范围RCS-9611C_060187适用于35kV 以下电压等级的非直接接地系统或小电阻接地系统中的母线保护及测控装置，可组屏安装，也可在开关柜就地安装。

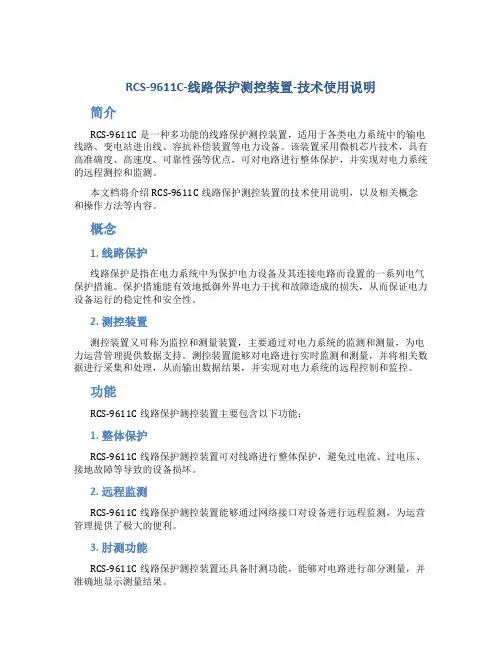

RCS-9611C-线路保护测控装置-技术使用说明简介RCS-9611C是一种多功能的线路保护测控装置，适用于各类电力系统中的输电线路、变电站进出线、容抗补偿装置等电力设备。

该装置采用微机芯片技术，具有高准确度、高速度、可靠性强等优点，可对电路进行整体保护，并实现对电力系统的远程测控和监测。

本文档将介绍RCS-9611C线路保护测控装置的技术使用说明，以及相关概念和操作方法等内容。

概念1. 线路保护线路保护是指在电力系统中为保护电力设备及其连接电路而设置的一系列电气保护措施。

保护措施能有效地抵御外界电力干扰和故障造成的损失，从而保证电力设备运行的稳定性和安全性。

2. 测控装置测控装置又可称为监控和测量装置，主要通过对电力系统的监测和测量，为电力运营管理提供数据支持。

测控装置能够对电路进行实时监测和测量，并将相关数据进行采集和处理，从而输出数据结果，并实现对电力系统的远程控制和监控。

功能RCS-9611C线路保护测控装置主要包含以下功能：1. 整体保护RCS-9611C线路保护测控装置可对线路进行整体保护，避免过电流、过电压、接地故障等导致的设备损坏。

2. 远程监测RCS-9611C线路保护测控装置能够通过网络接口对设备进行远程监测，为运营管理提供了极大的便利。

3. 肘测功能RCS-9611C线路保护测控装置还具备肘测功能，能够对电路进行部分测量，并准确地显示测量结果。

4. 数据传输和采集RCS-9611C线路保护测控装置可以通过串口和以太网接口与电子计算机或PLC 等设备实现数据的传输和采集。

操作方法以下为RCS-9611C线路保护测控装置的基本操作方法：1.开启电路和设备供电。

2.根据现场电气连接要求，正确连接RCS-9611C线路保护测控装置的各个接线端子。

3.打开RCS-9611C线路保护测控装置面板上的电源开关，并进行系统初始化。

4.连接电脑或PLC等设备，并通过串口或以太网接口将数据传输到计算机上。

RCS-9613CS型光纤差动保护原理分析及其调试、运行注意事项一、开放条件在保护功能已投入的情况下, RC S9613CS 型光纤差动保护装置的开放条件是:a) 保护启动且满足差动方程。

b) 保护没有启动, 但是相电压或相间电压由正常值变为低于65 % Ur ( Ur 为线路的额定电压) ,且满足差动方程。

c) 开关置于分位, 且满足差动方程。

一旦上述任一条件得到满足, 保护装置将给对侧发差动允许信号, 对侧如检测到有区内故障, 两侧保护出口将动作。

上述开放条件仅对瞬时金属性短路故障而言。

二、闭锁条件RC S9613CS型光纤差动保护装置的闭锁条件是:a) 保护功能压板不投;b) 开关位置为合位, 且三相电压正常(三相对称且幅值大于65 %Ur ) ;c) 开关位置为分位, 但是保护没有接受到跳闸信号(如控制电源被切除) 。

上述任一条件不满足, 则对侧保护装置检测到任何瞬时故障, 两侧光纤分相差动保护均被闭锁。

上述闭锁条件只是针对瞬时金属性短路故障而言的, 当后备保护在投入状态或发生零序高阻接地故障时, 闭锁条件将不起作用。

三、特殊试验条件下的反应特殊试验条件下RC S9613CS型光纤差动保护装置的反应情况:a) 对空载充电线路, 在断路器断开侧对保护装置进行加电流试验。

若只投主保护压板, 其它后备保护压板不投, 模拟各类型故障(故障电压低于40 V) ,则两侧光纤差动保护装置均不动作; 投入主保护压板及其它后备保护压板, 加故障电流, 如本侧开关断开, 则后备加速保护动作, 开关合位时, 后备保护动作, 经一定延时后, 光纤差动保护装置动作, 此时,对侧光纤差动保护装置也随之跳闸; 若只投主保护压板, 其它后备保护压板不投, 空载充电线路有启动电流, 则两侧光纤差动保护装置动作; 任一侧开关跳闸异常, 不影响两侧光纤差动保护的逻辑判别。

b) 空载充电线路发生故障时, 断路器断开侧光纤差动保护装置不动作。

关于RCS-96XXC 型低压保护装置选配方式的说明目前RCS-96XXC 型系列低压保护装置中部分支持选配件方式（背板端子图、端子定义在说明书中均有详细定义说明），为方便市场表达、设计清晰、生产便捷，对三种选配命名方式、软件配置及二次开发方式、支持选配件的装置种类及选配件名称，以RCS-9611C 为例，说明如下：一． 装置对不同选配件选择的命名方式及对应背板端子图 1． R CS-9611C 标准装置（名称为：RCS-9611C ），背板端子自左向右，插件名称分别为：空插件、SWI （出口和操作回路均具备）插件、电源及通讯插件、交流插件。

跳闸位置(TWJ)控制回路断线信号保护跳闸出口运行报警(BJJ)保护跳闸信号装置闭锁(BSJ)遥信公共TWJ-合闸线圈跳闸线圈HWJ-430427429428426425422424423421420417418419416415事故总信号遥控合闸出口遥控跳闸出口手动合闸入口手动跳闸入口保护跳闸入口保护合闸入口合后位置(KKJ)控制电源-遥控电源+控制电源+412413414411410407408409406405402403404401SWIRCS-9611C背板端子图遥信开入公共负312遥信开入 7信号地打印装置检修330投低周减载弹簧未储能信号复归闭锁重合闸遥信开入19遥信开入20328329327324325326211212TXD 对时串口通讯318遥信开入13遥信开入16遥信开入18遥信开入17遥信开入14遥信开入15321323322319320遥信开入10遥信开入12遥信开入11遥信开入 8遥信开入 9315316317314313205485B 206207209210208信号地RTS SYN+SYN-201202204203485B 485A 信号地485A 接地端子123121IcmIamIcm'Iam'115117119109113111ICIBIC'IB'IAIA'124122118120116112114110遥信开入 5遥信开入 6遥信开入 3遥信开入 2遥信开入 4310311309遥信开入 1装置电源-电源地装置电源+以太网A以太网BCOM DC103105107101UnUcUxUxnUaUb104108106102ACI0I0'308307304305306301303302信号地保护合闸出口保护合闸信号跳闸备用2． R CS-9611C 选配方式一（名称为：RCS-9611C_YL ），背板端子自左向右，插件名称分别为：OUT 插件（纯出口插件，提供无源节点）、SWG （纯操作回路，带压力闭锁，不提供出口节点）插件、电源及通讯插件、交流插件。

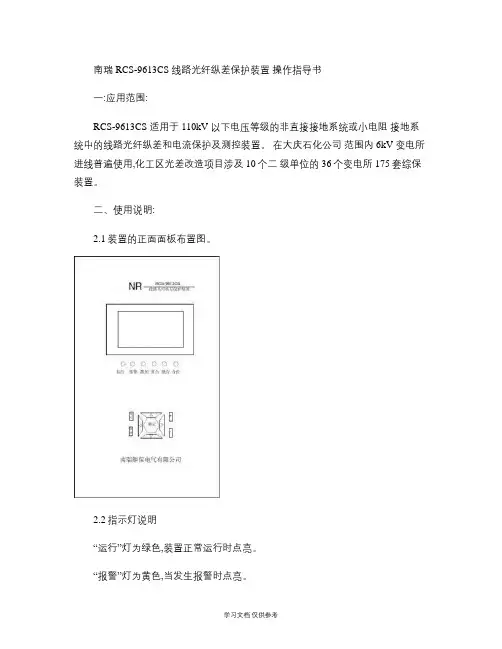

南瑞 RCS-9613CS 线路光纤纵差保护装置操作指导书一:应用范围:RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置。

在大庆石化公司范围内 6kV 变电所进线普遍使用,化工区光差改造项目涉及 10个二级单位的 36个变电所 175套综保装置。

二、使用说明:2.1装置的正面面板布置图。

2.2指示灯说明“运行”灯为绿色,装置正常运行时点亮。

“报警”灯为黄色,当发生报警时点亮。

“跳闸”灯为红色,当保护跳闸时点亮,在信号复归后熄灭。

“合闸”灯为红色,当保护合闸时点亮,在信号复归后熄灭。

“跳位”灯为绿色,当开关在分位时点亮。

“合位”灯为红色,当开关在合位时点亮。

2.3键盘说明:“ △”光标上移一行或上翻一页““ ”光标左移动一格,或启动装置,启动打印“ ”光标右移一格,或启动装置,或启动打印“+” 修改 , 增加数值“-” 修改 , 减小数值“ 确定” 进入下一级菜单或确认当前修改 , 执行当前操作“ 取消” 返回上一级菜单或取消当前修改 , 取消当前操作“ 复位” 系统重新启动 , 正常运行时请勿随意触按2.4液晶显示说明2.4.1主画面液晶显示说明装置上电后,正常运行时液晶屏幕将显示主画面,格式如下:2.4.2保护动作时液晶显示说明本装置能存储 64次动作报告,当保护动作时,液晶屏幕自动显示最新一次保护动作报告, 当一次动作报告中有多个动作元件时, 所有动作元件将滚屏显示,格式如下:2.4.3运行异常时液晶显示说明本装置能存储 64次运行报告,保护装置运行中检测到系统运行异常则立即显示运行报告, 当一次运行报告中有多个异常信息时, 所小数点前三位为整组动作的序号,由装置启动到装置返回为一次整组动作。

小数点后两位为在一次整组中各动作(返回元件的排列次序,在跳闸报告显示中仅显示动作元件。

□□□·□□ □□ □□ □□ □□ □□ □□ □□□□ □□□ □□□·□□ A □□□□□□动作元件的动作时刻年、月、日时、分、秒、毫秒前三个方框为故障相显示 (ABC, 后五个方框为最大故障相电流(以过流保护动作为例保护动作元件系统频率显示装置当前运行的定值区号实时保护 CT 的 A 、 C 相电流平均值实时线电压平均值保护实时时钟,年、月、日、时、分、秒有“ . ”显示时,表示装置正在硬件对时重合闸充电标记, 实心时表示重合闸充电有异常信息将滚屏显示,格式如下:2.4.4自检出错时液晶显示说明本装置能存储 64次装置自检报告,保护装置运行中,硬件自检出错将立即显示自检报告, 当一次自检报告中有多个出错信息时, 所有自检信息将滚屏显示,格式如下:2.4.5命令菜单使用说明本装置不提供单独的复归键,在主画面按‘确认’键可实现复归功能。

RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。

测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。

1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。

RCS-9613CS线路光纤纵差保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9613CS V1.1*及V2.** 版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功耗 (2)2.3 主要技术指标 (3)2.3.1 光纤纵差保护 (3)2.3.2 过流保护 (3)2.3.3 零序保护 (3)2.3.4 低周保护 (3)2.3.5 重合闸保护 (3)2.3.6 遥信开入 (3)2.3.7 遥测量计量等级 (3)2.3.8 电磁兼容 (4)2.3.9 绝缘试验 (4)2.3.10 输出接点容量 (4)3 软件工作原理 (4)3.1 光纤纵差保护 (4)3.2 过流保护 (5)3.3 零序保护（接地保护） (5)3.4 过负荷保护 (6)3.5 加速保护 (6)3.6 低周保护 (6)3.7 重合闸 (6)3.8 跳闸逻辑矩阵 (6)3.9过流闭锁保护 (7)3.10 装置自检 (7)3.11 装置运行告警 (7)3.12 遥控、遥测、遥信功能 (7)3.13 对时功能 (7)3.14逻辑框图 (8)4 硬件原理说明 (9)4.1装置整体结构 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (11)4.3.2 背板接线说明 (12)4.3.3 跳线说明 (13)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2 组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (17)5.3 通讯参数 (19)5.4 辅助参数 (19)6 使用说明 (21)6.1 指示灯说明 (21)6.2 液晶显示说明 (21)6.2.1主画面液晶显示说明 (21)6.2.2 保护动作时液晶显示说明 (21)6.2.3运行异常时液晶显示说明 (22)6.2.4 自检出错时液晶显示说明 (22)6.3 命令菜单使用说明 (22)6.3.1 装置整定 (23)6.3.2 状态显示 (24)6.3.3 报告显示 (24)6.3.4 报告打印 (24)6.3.5 现场设置 (24)6.3.6 装置测试 (24)6.3.7 版本信息 (25)6.3.8 厂内设置 (25)6.4 装置的运行说明 (25)6.4.1 装置正常运行状态 (25)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (26)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (27)7.4 输入接点检查 (27)7.5 整组试验 (27)7.5.1 光纤电流差动保护 (28)7.5.2 过流Ⅰ段保护 (29)7.5.3 过流Ⅱ段保护 (29)7.5.4 过流Ⅲ段保护 (29)7.5.6 零序Ⅱ段保护 (30)7.5.7 零序Ⅲ段保护 (30)7.5.8 重合闸保护 (30)7.5.9 过流加速保护 (30)7.5.10 零序加速保护 (30)7.5.11 过负荷保护 (30)7.5.12 低周保护 (30)7.5.13 过流闭锁跳闸 (30)7.6 运行异常报警试验 (31)7.6.1 频率异常报警 (31)7.6.2 接地报警 (31)7.6.3 PT断线报警 (31)7.6.4 控制回路断线报警 (31)7.6.5 TWJ异常报警 (31)7.6.6 CT断线报警 (31)7.6.7 弹簧未储能报警 (31)7.6.8 通道故障 (31)7.6.9 差流报警 (31)7.7 装置闭锁试验 (32)7.8 输出接点检查 (32)7.9 装置试验菜单的说明 (32)7.10 装置与监控后台联调的说明 (32)7.10.1 遥控功能的说明 (32)7.10.2 遥测值系数的说明 (32)7.10.3 装置与后台进行通讯联调时信息文本的说明 (33)8 附录 (33)8.1 插件选配方式1 (33)8.1.1 选配插件硬件图 (33)8.1.2 选配插件背板端子图 (35)8.1.3 选配插件背板端子说明 (35)8.2 插件选配方式2 (37)8.2.1 选配插件硬件图 (37)8.2.2 选配插件背板端子图 (38)8.2.3 选配插件背板端子说明 (38)8.3 软件配合说明 (39)NARI-RELAYS RCS-9613CS线路光纤纵差保护装置RCS-9613CS线路光纤纵差保护装置技术和使用说明书1 概述1.1 应用范围RCS-9613CS适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置，可组屏安装，也可在开关柜就地安装。

RCS-9611CS线路保护测控装置1 应用概述RCS-9611CS适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可组屏安装，也可在开关柜就地安装。

该保护装置可实现对断路器、隔离刀闸的分/合操作；同时能够对保护对象间隔单元的电压、电流、功率等进行实时测量。

可以和监控系统进行通讯；通讯规约可选择IEC 60870-5-103或Modbus。

性能特点2 装置功能2.1 保护功能三段可经复压和方向闭锁的过流保护三段零序过流保护（零序电流可自产也可外加）过流加速保护和零序加速保护（零序电流可自产也可外加）过负荷功能(报警或者跳闸)低周减载功能一段低压保护一段母线过压保护一段零序过压保护一段高周保护过流闭锁三相一次重合闸小电流接地选线功能（必须采用外加零序电流）独立的操作回路及故障录波2.2 测控功能16路自定义遥信开入Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、f、P、Q、COSф等遥测量一组断路器遥控分/合(选配方式至多可提供三组遥控)事件SOE记录等技术参数1 电气参数1.1 直流电源输入1.2 交流电流输入1.3 交流电压输入1.4 开关量输入1.5 开关量输出2 环境条件参数3 通信接口参数4机械结构标准A的机械尺寸和开孔尺寸如下图所示：标准B的机械尺寸和开孔尺寸如下图所示：5 型式试验参数5.1 大气环境试验5.2 机械试验5.3 电气绝缘性能5.4 电磁兼容试验6 管理功能参数6.1 测量计量等级6.2 控制性能参数6.3 时钟性能参数6.4 故障录波功能6.5 遥信性能参数7 认证ISO9001:2000质量管理标准认证ISO14001:2004环境管理标准认证OHSAS18001:1999职业健康安全管理标准认证ISO10012:2003测量管理体系认证CMMI L3软件能力成熟度模型认证电磁兼容：欧盟指令89/336/EEC，EN50263:2000产品安全：欧盟指令73/23/EEC，EN61010-1:2001、EN60950-2002。

石槽110kV变电站至城南诚贤商贸10kV开闭所电缆线路光纤纵差保护协议山西敬天电力勘测设计有限公司长治分公司2014年4月设备需求一览表1总的要求1.1需知1.1.1供货厂必须有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。

供货厂（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有3 台套3 年以上的商业运行经验。

1.1.2供货厂应仔细阅读本文件。

供货厂提供的设备的技术规范应与本协议书中提出的要求相一致，供货厂也可以推荐满足本协议书要求的类似定型产品，但必须提出详细的技术偏差。

1.1.3本协议书提出了对设备本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.1.4本协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供货厂应按有关标准提供符合IEC标准、国标、行标和本协议书的优质产品。

1.1.5本协议书所使用的标准及规定的条款如遇到与供货厂所执行的标准不一致时，按较高标准执行。

1.1.6如果供货厂没有以书面形式对本协议书的条文提出异议，则意味着供货厂提供的设备完全符合本协议书的要求。

1.1.7本协议书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.1.8本协议书中涉及有关商务方面的内容，如与合同文件的《商务部分》有矛盾时，以《商务部分》为准。

1.1.9本协议书未尽事宜，由甲方和供货厂在图纸验收和设备验收时协商确定。

1.2供货厂应提供的文件1.2.1供货厂最近3 年内同类设备的销售记录及相应的最终用户的使用情况证明。

1.2.2供货厂拥有的权威机构颁发的ISO－9000系列的认证证书或等同的质量保证体系认证证书。

1.2.3供货厂具有履行合同所需的技术和生产能力的文件资料。

1.2.4供货厂有能力履行合同设备维护保养、修理及其它服务等义务的文件。

综自第一期技术问答一、装置类：1、RCS9613线路光纤纵差保护“本侧为弱电源”控制字的含义以及使用方法？答：对于RCS9613和RCS9613B，当“本侧为弱电源”控制字置为“1”时，则本侧差动只受对侧远跳控制，即使本侧电流达到差动启动值，也不会动作。

RCS9613C则是在对侧保护跳闸或者本侧满足差动方程时都会动作，有所不同。

本控制字在本侧处于负荷侧时，或者本侧电源容量很小时投入。

2、RCS9651C备投的跳合闸出口接点与两条进线的操作回路应该如何正确连接？以及备投的冲放电条件阐述，合闸长短时限的应用？答：（1）通常的做法是9651C备投的的跳闸出口接在两条进线的保护跳闸和保护合闸回路里，当“手跳不闭锁备自投”控制字整为1时，可接在进线的手跳回路里（可以闭锁进线的重合闸功能）。

（2）充电条件，主要考虑3个DL的KKJ位置，以及I、II母线电压和进线电压等。

放电条件主要有KKJ的变位，闭锁开入，进线电压以及3个DL的TWJ异常，拒动等（3）如果进线带有重合闸功能，合闸时限应躲过进线的重合闸时间。

3、差动保护怎样消除Y/△接线的差动计算？以Y/△-11、Y/△-1分别加以说明？答：对于差动保护，我们公司9000系列用的是把实时电流各自除以各自侧的额定电流变成各侧的标幺值以后，以标幺值进行计算来得到差流的。

当然归算的时候必须得考虑到Y/△侧电流有角度的差异。

以Y/△-11为例：对于这种方式高压侧电流比低压侧超前了30度，为了消除这种角度的差异，我们的程序里在计算高压侧标幺值的时候，做了一点处理，计算A相的标幺值的时候，不是以IA作为实时电流参与计算，而是以Ia’=Ia-Ib来参与运算，因为我们看到Ia’的角度正好比Ia滞后了30度，所以它和低压侧的相位差就不存在了，但是Ia’比Ia的幅值大了1.732倍，所以程序中会把Ia’除以1.732后和高压侧的额定电流比较得到高压侧实时电流Ia的标幺值。

同样Ib’=Ib-Ic，Ic’=Ic-Ia，同样的方法得到Ib，Ib的标幺值。

浅谈矿站35KV微机保护及后台监控装置发表时间：2018-01-19T21:24:55.343Z 来源：《电力设备》2017年第28期作者：龚卫星[导读] 摘要：介绍矿站35KV变电站微机保护及后台装置的具体情况、监控装置的技术特点以及使用过程中常见故障的处理（山西省阳泉市阳煤集团发供电分公司山西省阳泉市 045000）摘要：介绍矿站35KV变电站微机保护及后台装置的具体情况、监控装置的技术特点以及使用过程中常见故障的处理关键词：微机保护；监控装置；故障处理引言变电站综合自动化系统是将变电站的二次设备（包括操作控制、测量仪表、继电保护、信号系统、自动装置等）组合和优化设计利用先进的计算机技术、电子技术、通信技术、信号处理技术，实现变电站设备和线路的自动监视、测量、控制、保护、运动和调度通讯等综合性的自动化功能。

矿站35kV微机保护及后台监控系统，在经过近6年的使用过程中，或多或少的出现了一下故障，但总体来说现阶段属于淘汰装置，下面将具体讲解旧装置的配置及装置升级后的配置，以及升级后新旧装置存在区别及升级后任存在的问题。

一、矿站35kV微机保护及后台监控系统网络结构图：二、矿站35kV微机保护装置（DSA2151）：1、基本配置：1.1短线路光纤纵差保护测控装置1.2 DSA-2151短线路光纤纵差保护测控装置录波，压力闭锁操作；1.3保护功能：线路光纤纵差保护；三段式可经低电压增长锁的定时限方向过流保护；零序过流保护；小电流接地选线；三相一次重合闸（检无压、同期、不检）；合闸后加速；低频低压减载；过负荷告警；母线接地告警；断路器失灵告警；电流越线告警；故障1.通信接口：标配：双CAN网；选配：双以太网及光纤介质，独立的485校时总线2、装置原理：2.1模拟量输入：外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器。

IA、IB、IC为保护用三相电流输入。

PCS-9613C线路光纤纵差保护装置技术和使用说明书PCS-9613C 线路光纤纵差保护装置前言使用产品前，请仔细阅读本章节！本章叙述了使用产品前的安全预防建议。

在安装和使用时，本章内容必须全部阅读且充分理解。

忽略说明书中相关警示说明，因不当操作造成的任何损害，本公司不承担相应责任。

在对本装置做任何操作前，相关专业人员必须仔细阅读本说明书，熟悉操作相关内容。

操作指导及警告本手册中将会用到以下指示标记和标准定义：危险! 意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或严重的设备损坏。

警告!意味着如果安全预防措施被忽视，则可能导致人员死亡，严重的人身伤害，或严重的设备损坏。

警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身伤害或设备损坏。

本条特别适用于对装置的损坏及可能对被保护设备的损坏。

警告！为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相兼容。

警告！电气设备在运行时，这些装置的某些部件可能带有高压。

不正确的操作可能导致严重的人身伤害或设备损坏。

只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。

工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。

特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。

如果不遵守可能导致严重的人身伤亡或设备损坏。

危险！在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。

该回路开路可能会产生极端危险的高压。

PCS-9613C 线路光纤纵差保护装置警告！●曝露端子在装置带电时不要触碰曝露的端子等，因为可能会产生危险的高电压。

●残余电压在装置电源关闭后，直流回路中仍然可能存在危险的电压。

这些电压需在数秒钟后才会消失。

警示！●接地装置的接地端子必须可靠接地。

●运行环境该装置只允许运行在技术参数所规定的大气环境中，而且运行环境不能存在不正常的震动。

●额定值在接入交流电压电流回路或直流电源回路时，请确认它们符合装置的额定参数。

RCS-9611CS线路保护测控装置概述RCS-9611CS线路保护测控装置，是一款广泛应用于电力系统中对线路保护和测控的重要装置。

该装置采用模块化设计，包含多个单独的模块，涵盖了线路保护和测控等各类功能。

通过配置合适的模块组合，可以轻松满足不同电力系统的要求。

主要特点•模块化设计，高度灵活：适用于各种规模的电力系统。

•高精度采样，快速动作：对线路故障做出迅速反应，确保电网的安全稳定。

•支持通信功能，便于集成：通过多种通讯方式，包括IEC 61850等标准通讯协议，实现与其他系统的全面集成。

•具有先进的故障记录和事件记录功能：记录发生的故障以及前期预警信息，帮助电力系统管理者完成故障分析和处理。

•具备开放性，易于扩展：支持自定义配置，满足不同的需求。

同时，也支持结合其他系统使用，实现更加智能化的电力系统管理。

技术参数输入参数1)额定电压•母线电压: 40.5kV、72.5kV、126kV、252kV、550kV。

•系统电压: 最高1000kV。

2)测量范围•电流: 0-2000A。

•电压: 0-1000V。

•功率: 0-1000MVA。

输出参数1)保护功能•线路保护：包括差动保护、距离保护、过电流保护等。

•母联保护：包括过电流保护、过载保护等。

•母变保护：包括差动保护、距离保护、过电流保护等。

•其他：包括接地保护、同步检测、漏电保护等。

2)测控功能•遥测：包括母线电压、线路电流、线路电压等测量。

•遥信：包括线路断路器状态、开合状态等。

•遥控：包括远程合闸、分闸等操作。

3)其他功能•故障记录：记录故障信息，包括故障时间、故障原因等。

•事件记录：记录各种事件信息，包括开关动作、告警等。

•状态监测：实时监测设备状态，包括电源故障、通讯故障等。

应用场景RCS-9611CS线路保护测控装置广泛应用于电力系统中各类电力设备的保护和测控，包括：•母线保护和测量•线路保护和测量•母变保护和测量•交流电源系统的保护和测量•其他相关电力设备的保护和测量RCS-9611CS线路保护测控装置是一款功能全面、适用性广泛的电力系统保护和测控设备。

RCS-96XXB 保护测控装置使用说明书本说明书以RCS-9611B为例，说明RCS-96XXB系列保护测控装置的功能范畴、操作使用。

其他类型的装置功能与此类似。

有单独使用说明书的以单独说明书的解释为准。

1 装置面板布置●8×4汉字显示液晶：液晶的背景光在无键盘操作一段时间后将自动关掉的，当按动任意键或当跳闸或自检报警后背景光会自动点亮。

●信号指示灯：“运行”灯在装置正常运行时点亮，装置闭锁时熄灭。

“报警”灯在发生报警事件时点亮，报警事件返回后自动熄灭。

“跳闸”和“合闸”灯分别在保护跳合闸出口回路闭合时点亮并自保持，在所有保护跳闸元件返回后按复归按钮后熄灭。

“跳位”和“合位”灯指示对应断路器的当前位置。

●3×3键盘：在正常显示或在主动显示跳闸报告/自检报告时，按↑键可进入主菜单。

进入菜单功能后，在一段长时间内未操作按键，装置将自动熄灭液晶背景光，退出菜单功能，返回至正常显示或主动显示跳闸报告/自检报告状态。

四个方向键用于菜单选择，加减键用于修改数字，“确认”键用于确认菜单操作，“取消”键用于取消菜单操作或退回上一级菜单。

“复位”键用于复位装置，对于运行装置禁止使用此键。

信号复归按钮：用于复归主画面显示的跳闸/自检报告和“跳闸/合闸”信号灯。

2．液晶显示2.12.2跳闸报告显示2.3 自检报告显示说明：装置正常运行时主画面显示时间、电流、电压、频率、重合闸充电标志、装置通讯状态标志、对时状态标志。

当有保护动作时，液晶自动显示跳闸报告；当装置检测运行异常或硬件故障时，液晶自动显示自检报告。

当既有新的保护动作报告，又有新的装置自检报告时，液晶显示保护动作报告。

系统频率显示实时线电压平均值 电池形图案空心时表示重合闸未充好电，实心时表示重合闸充电完毕非线路保护此图案无用。

实时保护CT 的A 、C 相电流平均值 保护实时时钟月、日、时、分、秒显示装置通讯状态 ”.”表示总线正在通讯 ”-”表示串口正在通讯 ”*”在通讯中断小数点前三位为整组动作的序号，由装置启动到装置返回为一次整组动作。
