目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (4)6 安全风险及预控措施 (5)7 作业项目、方法及标准 (5)8 回顾与改进 (8)附录A (9)附录B (12)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖的配电线路10kV带电断开主线路跳线作业。
2 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。
GB/T2900.55 电工术语带电作业；GB50173－1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB/T188575 配电线路带电作业技术导则GB26859-2011 电业安全工作规程（电力线路部分）Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语旁路作业系统：旁路作业系统是指采用旁路开关和旁路电力电缆作为临时旁路供电线路，跨接故障或检修线路段，通过旁路开关操作，将电源引向旁路临时供电线路，保持对用户不间断供电，然后再断开故障或检修线路段电源，进入停电状态下的线路检修维护作业系统。
4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配网带电作业实际工作经验的人员担任且需经本企业技术负责人批准并书面公布2 安全员 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配电带电作业实际工作经验的人员担任3 作业人员 2 通过单位“三种”人考试合格，具备电工证、登高证、持带电作业证4 合计 4 所有工作人员需通过每年一次的GB26859-2011电业安全工作规程（电力线路部分）年度考试、“两票”考试合格，经过必要的技能技术培训，具备带电作业资质，可根据实际情况安排人员。

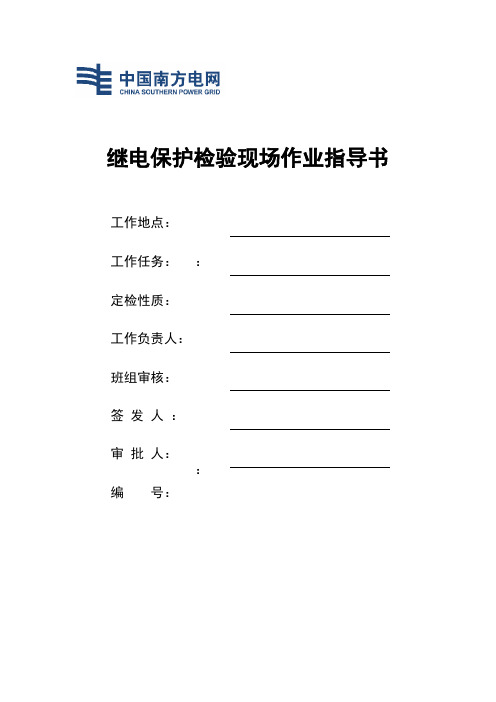

继电保护检验现场作业指导书：：工作地点： 工作任务： 定检性质： 工作负责人： 班组审核：签 发 人 ： 审 批 人：编 号：前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《35(10)kV微机线路保护DSA-2113检验作业指导书》，本指导书用于指导和规范贵州电网公司系统各单位继电保护人员编写35(10)kV微机线路保护DSA-2113检验现场作业工单，同时作为继电保护专业现场工作（作业）人员学习与培训的资料。
《35(10)kV微机线路保护DSA-2113检验作业指导书》于2008年12月2日经公司标准化委员会审查批准。
本指导书由贵州电网公司生产技术部提出、归口解释。
本指导书主要编写单位：都匀供电局。
本指导书主要起草人：吴杰、于洋本指导书主要审核人：潘家兵、罗志明本作业指导书自颁布之日起执行，执行中发现的问题，请及时向公司生产技术部反馈。
目次1、范围42、引用文件43、支持文件错误！未定义书签。
4、技术术语45、安全及预控措施46、作业准备57、作业周期68、工期定额69、设备主要参数710、作业流程711、作业项目、工艺要求和质量标准912、作业中可能出现的主要异常现象及对策1013、作业后的验收与交接11附录新安装检验、全部检验和部分检验的项目121、范围本指导书适用贵州电网所属企业的继电保护人员对35(10)kV输电线路DSA-2113保护装置进行现场检验工作2、引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 14285—2006 继电保护和安全自动装置技术规程DL/T 624—1997 继电保护微机型试验装置技术条件DL/T 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 587—1996 微机继电保护装置运行管理规程Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0008-2004 继电保护及安全自动装置检验条例3、支持文件《继电保护和电网安全自动装置现场工作保安规定》（（87）电生供字第254号）《安全生产工作规定》（南方电网安监[2003]29号）中国南方电网公司继电保护反事故措施汇编(2008年)《DSA-2113系列线路成套保护装置使用说明书》4、技术术语5、安全及预控措施5．1 严格执行《电业安全工作规程 (发电厂和变电所电气部分)》。

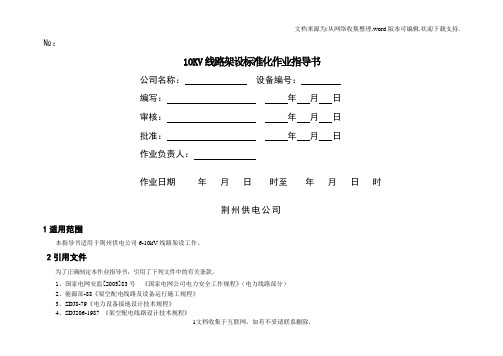

№：10KV线路架设标准化作业指导书公司名称：设备编号：编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时荆州供电公司1适用范围本指导书适用于荆州供电公司6-10kV线路架设工作。
2引用文件为了正确制定本作业指导书，引用了下列文件中的有关条款。
1、国家电网安监[2005]83号《国家电网公司电力安全工作规程》（电力线路部分）2、能源部-88《架空配电线路及设备运行施工规程》3、SDJ8-79《电力设备接地设计技术规程》4、SDJ206-1987 《架空配电线路设计技术规程》1文档收集于互联网，如有不妥请联系删除.3作业前的准备3.2 人员要求（根据工程情况合理安排）3.3 备品备件2文档收集于互联网，如有不妥请联系删除.3.4 工器具（根据工程情况组织工器具）3文档收集于互联网，如有不妥请联系删除.4文档收集于互联网，如有不妥请联系删除.3.5 材料表（根据现场实际组织材料）3.6 危险点分析及安全措施（作业单位应根据现场实际情况进行补充）5文档收集于互联网，如有不妥请联系删除.6文档收集于互联网，如有不妥请联系删除.7文档收集于互联网，如有不妥请联系删除.8文档收集于互联网，如有不妥请联系删除.3.7 人员分工四、架设作业流程图5.1 开工9文档收集于互联网，如有不妥请联系删除.5.2 安装内容和工艺标准10文档收集于互联网，如有不妥请联系删除.11文档收集于互联网，如有不妥请联系删除.12文档收集于互联网，如有不妥请联系删除.13文档收集于互联网，如有不妥请联系删除.5.3 竣工六、验收记录14文档收集于互联网，如有不妥请联系删除.七、作业指导书执行情况评估八、报告及记录九、附录9．1 10kV配电线路架设与各种被跨越物、弱电线路及各电压等级电力线路的交叉或接近距离的规定15文档收集于互联网，如有不妥请联系删除.9．2 10KV线路平面图：16文档收集于互联网，如有不妥请联系删除.注：1、在作业指导书中的各项栏目及空格均要根据实际情况来填写。

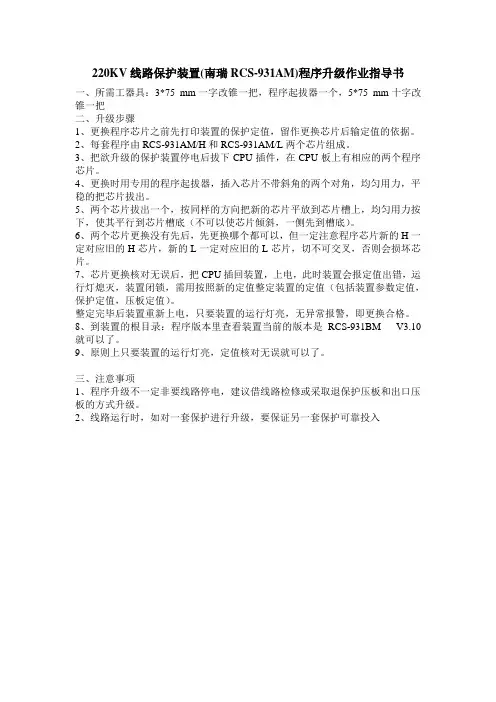

220KV线路保护装置(南瑞RCS-931AM)程序升级作业指导书
一、所需工器具：3*75 mm一字改锥一把，程序起拔器一个，5*75 mm十字改锥一把
二、升级步骤
1、更换程序芯片之前先打印装置的保护定值，留作更换芯片后输定值的依据。
2、每套程序由RCS-931AM/H和RCS-931AM/L两个芯片组成。
3、把欲升级的保护装置停电后拔下CPU插件，在CPU板上有相应的两个程序芯片。
4、更换时用专用的程序起拔器，插入芯片不带斜角的两个对角，均匀用力，平稳的把芯片拔出。
5、两个芯片拔出一个，按同样的方向把新的芯片平放到芯片槽上，均匀用力按下，使其平行到芯片槽底（不可以使芯片倾斜，一侧先到槽底）。
6、两个芯片更换没有先后，先更换哪个都可以，但一定注意程序芯片新的H一定对应旧的H芯片，新的L一定对应旧的L芯片，切不可交叉，否则会损坏芯片。
7、芯片更换核对无误后，把CPU插回装置，上电，此时装置会报定值出错，运行灯熄灭，装置闭锁，需用按照新的定值整定装置的定值（包括装置参数定值，保护定值，压板定值）。
整定完毕后装置重新上电，只要装置的运行灯亮，无异常报警，即更换合格。
8、到装置的根目录：程序版本里查看装置当前的版本是RCS-931BM V3.10就可以了。
9、原则上只要装置的运行灯亮，定值核对无误就可以了。
三、注意事项
1、程序升级不一定非要线路停电，建议借线路检修或采取退保护压板和出口压板的方式升级。
2、线路运行时，如对一套保护进行升级，要保证另一套保护可靠投入。
第十一章 DSA232X-3 变压器后备保护装置功能11.1 DSA232X-3 变压器后备保护装置的合用范围变压器后备保护 ,合用于 110kV 及以下电压等级的双圈、三圈变压器。
X=4, 5, 6。
该系列装置包含 :DSA2326-3 主变高后备保护 ;DSA2325-3 主变高低后备一体化保护;DSA2324-3 主变低后备保护 ;DSA2324A-3 主变低后备保护测控装置;DSA2326A-3 主变高后备保护测控装置。
11.2 DSA232X-3 变压器后备保护装置的技术指标DSA232X-3 系列装置的主要技术参数见“ 2.3。
”11.3 DSA232X-3 变压器后备保护装置的功能11.3.1 测控功能(1 沟通遥测功能DSA2324A 、 DSA2326A 变压器后备保护装置的沟通遥测功能的原理拜见“的说” 明。
(2 遥信功能DSA232X-3 变压器后备保护装置的遥信功能详细拜见“ 的说”明。
(3 积分电度DSA232X-3 变压器后备保护装置的积分电度的原理拜见“ 的说”明。
(4 遥控功能DSA2324A 、 DSA2326A 变压器后备保护装置的遥控功能详细拜见“ 的”说明。
11.3.2 保护功能复合电压闭锁方向过电流保护变压器过电流保护作为变压器相间短路后备保护起两个作用 ,在变压器内部相间故障时起近后备保护的作用 ,当变压器主保护拒动时经过整定延时后动作 ,跳开变压器各侧断路器 ;另,在外面相间故障时起远后备保护的作用 ,当外面相间故障惹起变压器过电流时-1-延时动作。
变压器过电流保护的基本工作原理、构成和整定校验方法与输电线经过电流保护基真同样 ,但在实行时应试虑以下特色:(1 变压器拥有相当大的过载能力,在实质运转时常常要利用它的过载能力。
因此 , 变压器过电流保护在整准时一定计及变压器过载的可能 ,防备过载时过电流保护误动。
如果从定值上避开最大过载电流 ,保护的敏捷度常常就不可以知足要求。
编号：编号：Q/HGD—XX.XX.XXXX—XXXX220kV线路微机高频闭锁保护（RCS-902A+FOX-40型）及微机光纤纵差保护（RCS-931A型）全部校验作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省电力公司1范围本指导书用于220kV线路微机高频闭锁保护（RCS-902A+FOX-40型）及微机光纤纵差保护（RCS-931A型）全部校验工作；其他变电站同类型保护装置的全部校验工作可参照本指导书执行。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB/T 7261--2000 继电器及装置基本试验方法JB/T 9569--1999 超高压输电线路距离保护装置JJG 1027—91 测量误差及数据处理DL/T 623--1997 电力系统继电保护和安全自动装置运行评价规程JB/T 9568--2000 电力系统继电器、保护及自动装置通用技术条件国家电网科〔2009〕572 号《继电保护和电网安全自动装置现场工作保安规定》（87）水电电生字第108号继电保护及电网安全自动装置检验条例DL/T 624--1997 继电保护微机型试验装置技术条件DL/T 478--2001 静态继电保护及安全自动装置通用技术条件DL/T 527-2002 静态继电保护装置逆变电源技术条件DL 479--1992 静态距离保护装置技术条件DL 483--1992 静态重合闸装置技术条件RCS-902A保护装置厂家技术说明书RCS-902A保护装置厂家分板原理图RCS-902A保护装置厂家现场调试大纲LFX-912保护装置厂家技术说明书RCS-931A保护装置厂家技术说明书RCS-931A保护装置厂家分板原理图RCS-931A保护装置厂家现场调试大纲第 2 页共 23 页RCS-923A保护装置厂家现场调试大纲Q/GDW 161—2007《线路保护及辅助装置标准化设计规范》Q/GDW 175—2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》《<国家电网公司十八项电网重大反事故措施>继电保护专业重点实施要求》《微机保护软件管理规定》国家电网公司《电力安全工作规程》及安徽省电力公司宣贯意见2010版国家电网公司《电网调度安全风险辨识防范手册》3修前准备3.1作业任务及作业条件3.2准备工作安排第 3 页共36页3.3人员要求3.4备品备件3.5工器具及相关资料第 4 页共 23 页3.6危险点分析及预控措施第 5 页共36页3.7人员分工第 6 页共 23 页4作业程序及作业标准(试验记录见附录B)4.1开工4.2检修电源的使用第 7 页共36页4.3检修内容和工艺标准第 8 页共 23 页第 9 页共36页第 10 页共 23 页4.4竣工5验收记录6作业指导书执行情况评估附录AXX线路保护年检现场二次工作安全措施票附录BXX变电站220kVXX线路保护全部校验试验报告一、压板投退检查：（压板端子接线是否符合反措要求；压板端子接线压接是否良好）(在认可处打“√”)三、回路检查及绝缘测试：1、回路检查四、二次设备接地检查五、逆变电源的检验八、保护装置采样值校验：九、保护装置定值校验：1、RCS-931A保护装置定值校验（通道置自环状态）：通道置自环状态）第 21 页共36页第 22 页共 23 页第 23 页共36页。

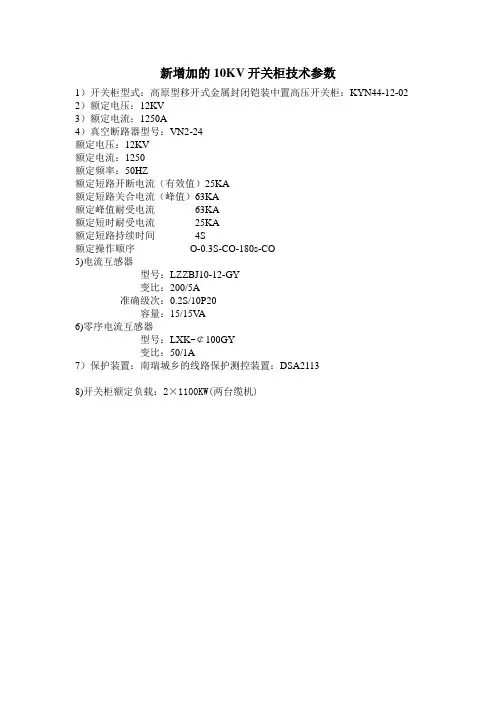

新增加的10KV开关柜技术参数
1）开关柜型式：高原型移开式金属封闭铠装中置高压开关柜：KYN44-12-02 2）额定电压：12KV
3）额定电流：1250A
4）真空断路器型号：VN2-24
额定电压：12KV
额定电流：1250
额定频率：50HZ
额定短路开断电流（有效值）25KA
额定短路关合电流（峰值）63KA
额定峰值耐受电流63KA
额定短时耐受电流25KA
额定短路持续时间4S
额定操作顺序O-0.3S-CO-180s-CO
5)电流互感器
型号：LZZBJ10-12-GY
变比：200/5A
准确级次：0.2S/10P20
容量：15/15V A
6)零序电流互感器
型号：LXK-￠100GY
变比：50/1A
7）保护装置：南瑞城乡的线路保护测控装置：DSA2113
8)开关柜额定负载：2×1100KW(两台缆机)
10KV线路：
藏缆Ⅰ线：
电缆＋架空线＋电缆
电缆型号：YJV22-3×120 架空线：LGJ-120
长度：68m＋1200m＋140m 藏缆Ⅱ线：
电缆＋架空线＋电缆
电缆型号：YJV22-3×120 架空线：LGJ-120
长度：72m＋1200m＋150m。

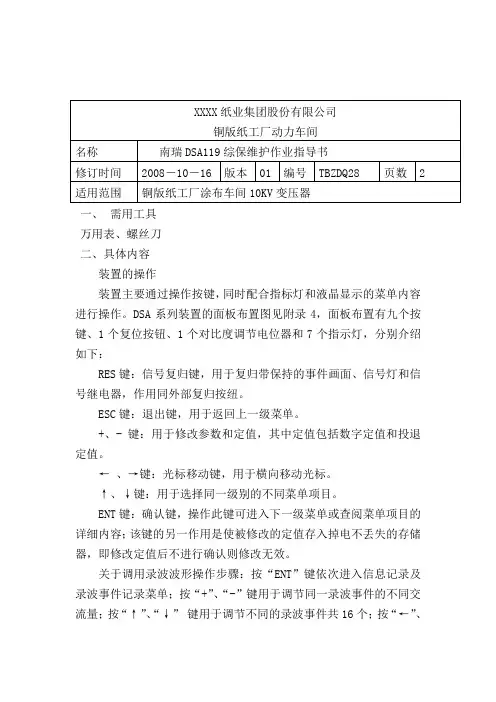

XXXX纸业集团股份有限公司铜版纸工厂动力车间名称南瑞DSA119综保维护作业指导书修订时间2008－10－版本01 编号TBZDQ28 页数 216适用范围铜版纸工厂涂布车间10KV变压器一、需用工具万用表、螺丝刀二、具体内容装置的操作装置主要通过操作按键，同时配合指标灯和液晶显示的菜单内容进行操作。
DSA系列装置的面板布置图见附录4，面板布置有九个按键、1个复位按钮、1个对比度调节电位器和7个指示灯，分别介绍如下：RES键：信号复归键，用于复归带保持的事件画面、信号灯和信号继电器，作用同外部复归按纽。
ESC键：退出键，用于返回上一级菜单。
+、- 键：用于修改参数和定值，其中定值包括数字定值和投退定值。
←、→键：光标移动键，用于横向移动光标。
↑、↓键：用于选择同一级别的不同菜单项目。
ENT键：确认键，操作此键可进入下一级菜单或查阅菜单项目的详细内容；该键的另一作用是使被修改的定值存入掉电不丢失的存储器，即修改定值后不进行确认则修改无效。
关于调用录波波形操作步骤：按“ENT”键依次进入信息记录及录波事件记录菜单；按“+”、“-”键用于调节同一录波事件的不同交流量；按“↑”、“↓”键用于调节不同的录波事件共16个；按“←”、“→”键用于显示完整波形。
复位按纽位于红色●标志下的小孔中。
对比度调节电位器位于○标志下的小孔中。
装置共有7个指示灯，其中第1个是运行/故障指标灯，正常运行时为绿色，装置故障或有事件发生时为红色，其余的指标灯用于指示保护事件和开关位置。
液晶画面的最末一行显示8个标志，用于指示装置当前的状态，依次介绍如下：表示通讯正常，该标志消失说明装置通讯故障。
E表示装置有事件需要上送，事件包括保护事件、SOE、COS和自检事件。
A表示装置正在等待上位机的应答。
L表示装置有录波装置事件需要上送。
I表示保护已投入。
X修改定值或参数但未确认时，该标志出现。
按确认键后，该标志消失。
在线路装置中为重合闸充电标志。
继电保护检验现场作业指导书：：工作地点： 工作任务： 定检性质： 工作负责人： 班组审核：签 发 人 ： 审 批 人：编 号：前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《35(10)kV微机线路保护DSA-2113检验作业指导书》，本指导书用于指导和规范贵州电网公司系统各单位继电保护人员编写35(10)kV微机线路保护DSA-2113检验现场作业工单，同时作为继电保护专业现场工作（作业）人员学习与培训的资料。
《35(10)kV微机线路保护DSA-2113检验作业指导书》于2008年12月2日经公司标准化委员会审查批准。
本指导书由贵州电网公司生产技术部提出、归口解释。
本指导书主要编写单位：都匀供电局。
本指导书主要起草人：吴杰、于洋本指导书主要审核人：潘家兵、罗志明本作业指导书自颁布之日起执行，执行中发现的问题，请及时向公司生产技术部反馈。
目次1、范围42、引用文件43、支持文件错误！未定义书签。
4、技术术语45、安全及预控措施46、作业准备57、作业周期68、工期定额69、设备主要参数710、作业流程711、作业项目、工艺要求和质量标准912、作业中可能出现的主要异常现象及对策1013、作业后的验收与交接11附录新安装检验、全部检验和部分检验的项目121、范围本指导书适用贵州电网所属企业的继电保护人员对35(10)kV输电线路DSA-2113保护装置进行现场检验工作2、引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 14285—2006 继电保护和安全自动装置技术规程DL/T 624—1997 继电保护微机型试验装置技术条件DL/T 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 587—1996 微机继电保护装置运行管理规程Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0008-2004 继电保护及安全自动装置检验条例3、支持文件《继电保护和电网安全自动装置现场工作保安规定》（（87）电生供字第254号）《安全生产工作规定》（南方电网安监[2003]29号）中国南方电网公司继电保护反事故措施汇编(2008年)《DSA-2113系列线路成套保护装置使用说明书》4、技术术语5、安全及预控措施5．1 严格执行《电业安全工作规程 (发电厂和变电所电气部分)》。
5．2工作前，工作负责人应向工作班成员介绍工作任务、工作地点、停电范围及相邻设备运行情况、上次的检验记录。
5.3主要危险点及预控措施(见表1)表1 主要危险点及预控措施序号主要危险点控制措施1 图纸与现场实际不符图纸与现场核对，如有改动，及时做好标注2 误整定工作前后，打印并核对定值3 误入间隔根据工作票确认工作范围，核实安全措施4 误碰、误接线1、工作时应有专人监护2、拆动的二次接线应及时做好绝缘包扎处理，并做好记录3、恢复二次接线时应依据记录逐一恢复5 试验量（电流或电压）误加入外部回路解开与外部回路相连的二次接线6 带电插拔插件插拔插件前，应确认本装置电源已断开7 人身静电造成插件芯片损坏1、戴防静电手环（套）2、严禁用手直接触摸芯片8 多专业交叉作业时，传动断路器配合不当，造成人员受伤传动断路器前，应经当值值班员同意，并派专人在现场看护9 保护插件插错位置或接触不良1、做好插件与插槽一一对应编号2、插拔插件后，做相应试验验证10 二次回路绝缘试验时造成人身伤害或设备损坏1、断开被测试设备或二次回路的电源，验明无电压2、断开与被测试设备或二次回路无关的连接3、核实被测试设备或二次回路处无人工作，并设专人看护4、摇表电压等级不得超过1000V11 测量仪表使用不当1、使用合格的测量仪表2、依测量需求选择正确的功能3、检查连线的正确性12 长时间通入大电流或高电压加入装置的电流、电压及持续时间不得超过装置技术性能指标的规定6、作业准备6．1人员配置及要求序号内容责任人备注1 现场工作人员配置：至少由两人组成1 现场工作人员应身体健康、精神状态良好2 现场工作人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格3 现场工作负责人必须持有继电保护专业相关职业资格证书并经批准上岗，应熟练掌握本装置的检验知识，并有相关工作经验6．2图纸资料清单序号名称规格单位数量备注1 CSL216型装置说明书套 12 组屏图套 13 设计图纸套 16．3备品备件序号名称规格单位数量备注6．4仪器仪表及工具序号名称规格单位数量备注1 多用电源插座或单相三线电缆盘220V/10A 只 12 个人工具箱个 13 兆欧表1000V档只 1 在有效期内4 继电保护三相试验仪微机型台 1 在有效期内5 钳形相位表相位量限:360°分辨率:1°精度1级电流量限:200mA/2A/10电压量限:200/500V只 1在有效期内6 串口数据线根 1 根据需要携带7 笔记本电脑台 18 专用试验线包包 19 数字式万用表要求3位半以上块 1 在有效期内10 毛刷 1.5＂把 2116．5 材料序号名称规格单位数量备注1 绝缘胶布卷若干2 手套纱布付若干防静电3 记号笔支 27、作业周期新安装的保护装置投运后1年内进行一次全部检验每6年进行一次全部检验每两年进行一次部分检验根据装置的电压等级、运行工况、运行环境与条件，适当增减其检验周期。
8、工期定额新安装投运后1年内的第一次全部检验应为2～3人2天时间。
常规全部检验应为2～3人2天时间。
常规部分检验应为2～3人1天时间。
9、设备主要参数9.1 额定数据9.1.1 额定直流电压 220V9.1.2 额定交流数据a 相电压为100V/3V。
b交流电流为5A或1A。
c额定频率为50Hz。
10、作业流程办理工作票及填写二次安全技术措施单工作许可保护装置检验及传动断路器检验合格办理工作票终结手续核对定值及恢复二次安全技术措施结束现场工作结束开始处理否是否是执行二次安全技术措施单整理报告11、作业项目、工艺要求和质量标准序号检修内容工艺标准安全措施及注意事项检查结果1 保护屏检查1保护屏前、后门接地线可靠接地；2保护装置、打印机、端子排、接地铜排、切换把手、空气开关等各部件清洁无尘；3切换开关、按钮、键盘等应操作灵活；4接线无机械损伤，端子压接紧固；5二次电缆屏蔽线可靠接地，孔洞封堵良好。
2 断路器端子箱检查1前、后门接地线是否可靠接地；2接线无机械损伤，端子压接紧固，无锈蚀现象；3接地铜排上的接地线可靠接地；4孔洞封堵良好。
3 插件外观检查插件外观应完整，插件内无灰尘插件内各元件无变色、损坏痕迹插件无变形，插针整齐无变形4 电流互感器变比及准确级核对变比与整定书一致，准确级满足要求与一次带电设备保持足够的安全距离5 绝缘检查5.1 交流电流回路对地的绝缘电阻用1000V摇表，要求大于2MΩ1断开被测试设备或二次回路的电源，验明无电压2断开与被测试设备或二次回路无关的连接3 核实被测试设备或二次回路处无人工作，并设专人看护5.2 交流电压回路对地的绝缘电阻用1000V摇表，要求大于2MΩ5.3 直流回路对地的绝缘电阻用1000V摇表，要求大于2MΩ5.4 交直流回路之间的绝缘电阻用1000V摇表，要求大于2MΩ6 逆变电源测试6.1 自启动电压测试直流电源由零缓慢上升，要求不大于80%的额定电压能够自启动6.2 直流电源拉合试验拉合三次直流工作电源，保护装置不误动和误发保护动作信号7 通电初步检查7.1 保护失电功能检查失电后保护定值及各种信息应不丢失，时间不变7.2 装置键盘操作及操作密码检查各保护装置键盘操作应灵活正确，保护密码应正确，并有记录7.3 装置软件版本号检查保护软件版本应和整定书一致8 装置零漂检查零漂值均在±0.1以内9 装置交流量线性度测试9.1 电流电压线性度测试幅值误差应小于±3%，角度误差±3°以内，不能少于5个测试点。
10 装置开入量检查10.1 装置软件版本号检查保护软件版本应和原记录一致11 定值校验11.1 过流一、二、三段保护定值校验误差应不大于5%1.故障电流I>I1、2、32.T>Tdn Tdn为n段延时定值3.相应于过流的方向条件及低电压条件满足4.正/反方向校验11.1 低周元件定值校验误差应不大于5%1.Vab>VBF 取AB相间电压2.df/dt<DFT3.f<50-DF4.I>IWL5.断路器合位12 重合闸逻辑校验1、不对应及保护启动重合闸2、外部、内部闭锁重合闸试验13 重合闸动作时间测试时间与整定一致用保护跳闸令起表，重合令停表或带开关整组测试14 手合后加速逻辑1．手合开入量动作后加故障电流(1.2倍测量元件)2．TWJ开入量动作后加故障电流(1.2倍测量元件)15 重合后加速逻辑结合整组试验16 防跳回路检查不发生跳跃现象12、作业中可能出现的主要异常现象及对策序号异常现象对策1 二次回路绝缘低向工作负责人汇报情况，检查判明原因进行处理2 逆变电源电压异常更换电源插件3 装置发出异常或告警信号了解保护装置的告警信息，对照说明书进行排查，找到故障元件，如有备品，及时更换，否则尽快联系厂家4 试验时，无信号或信号不正确检查信号电源是否完好，信号灯是否完好，信号继电器是否完好。
检查是否存在寄生回路5 控制回路断线信号发出检查跳合闸回路是否完好，极有可能的原因是断路器辅助接点不到位、断路器机构压力闭锁、SF6气体压力低闭锁、弹簧未储能闭锁或远方就地切换开关未打到位13、作业后的验收与交接13.1 工作完后恢复安全措施、检查拆除的线已恢复、清理现场。
13.2 会同当值值班员检查验收，做好检修检验记录和交代注意事项，办理工作票终结手续。
备注：新安装及技术改造调试后必须做带负荷检查。
附录新安装检验、全部检验和部分检验的项目序号检验项目新安装检验全部检验部分检验1 外观及接线检查√√√2 硬件跳线的检查√√3 绝缘电阻及介质强度检查a 绝缘电阻检查√√√b 介质强度检查√√4 逆变电源的检验a 逆变电源的自启动性能检验√√b 逆变电源输出电压及稳定性检验√c 空载状态下监测√d 正常工作状态下检测√√√5 通电初步检验a 保护装置的通电检查√√√b 键盘检验√√√c 打印机与保护装置的联机试验√√√d 软件版本和程序校验码的核查√√√6 时钟的整定与校核√√√7 定值整定a 定值修改的功能检查√√b 定值分页功能检查√√c 整定值的整定√√√d 整定值的失电保护功能检验√√√8 开关量开入/开出回路检验√√√9 功耗测量√10 模数变换系统检验a 零漂检验√√√b 模拟量输入的幅值特性检验√√√c模拟量输入的相位特性检验√√11 保护定值检验a 保护反方向出口故障性能检验√√b 过流保护检验（1）过流Ⅰ段保护检验√√√（2）过流Ⅱ段保护检验√√√（3）过流Ⅲ段保护检验√√√c 低周功能检验√√√d 重合闸定值检验√√√e 交流电压回路断线时保护检验√√f输出触点和信号检查√g 整组试验(1)整组动作时间测量√√√(2)与本线路其他保护装置联动试验√√(3) 与监控信号装置的联动试验√√√(4) 开关量输入的整组试验√√√12 传动断路器试验√√13 用一次电流及工作电压进行检验√14 定值与开关量状态的核查√√√注：表中有“√”符号的项目表示要求进行检验。
