南京南瑞RCS-943A型110kV输电线路保护现场运行规程

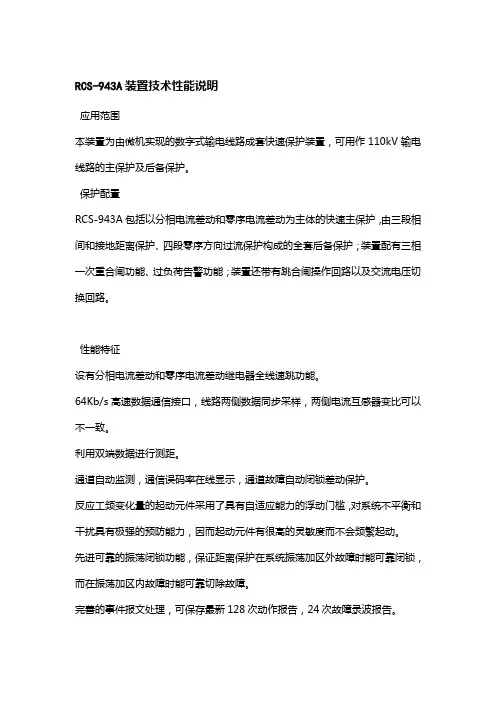

RCS-943A装置技术性能说明应用范围本装置为由微机实现的数字式输电线路成套快速保护装置，可用作110kV输电线路的主保护及后备保护。

保护配置RCS-943A包括以分相电流差动和零序电流差动为主体的快速主保护，由三段相间和接地距离保护、四段零序方向过流保护构成的全套后备保护；装置配有三相一次重合闸功能、过负荷告警功能；装置还带有跳合闸操作回路以及交流电压切换回路。

性能特征设有分相电流差动和零序电流差动继电器全线速跳功能。

64Kb/s高速数据通信接口，线路两侧数据同步采样，两侧电流互感器变比可以不一致。

利用双端数据进行测距。

通道自动监测，通信误码率在线显示，通道故障自动闭锁差动保护。

反应工频变化量的起动元件采用了具有自适应能力的浮动门槛，对系统不平衡和干扰具有极强的预防能力，因而起动元件有很高的灵敏度而不会频繁起动。

先进可靠的振荡闭锁功能，保证距离保护在系统振荡加区外故障时能可靠闭锁，而在振荡加区内故障时能可靠切除故障。

完善的事件报文处理，可保存最新128次动作报告，24次故障录波报告。

与COMTRADE兼容的故障录波。

友好的人机界面、汉字显示、中文报告打印。

灵活的后台通信方式，配有RS-485通信接口(可选双绞线、光纤)或以太网。

支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通信规约。

采用高速数字信号处理芯片（DSP）与微处理器并行工作，保证了高精度的快速运算。

高性能的硬件保证了装置在每一个采样间隔对所有继电器进行实时计算。

电路板采用表面贴装技术，减少了电路体积，减少发热，提高了装置可靠性。

装置采用整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

技术参数机械及环境参数机箱结构尺寸：482mm ×177mm ×291mm ；嵌入式安装正常工作温度：0～40℃极限工作温度：-10～50℃贮存及运输： -25～70℃额定电气参数直流电源：220V ，110V 允许偏差: +15％，-20％ 交流电压：3/100（额定电压Un ）交流电流：5A ，1A （额定电流In ）频 率：50Hz/60Hz过载能力：电流回路： 2倍额定电流，连续工作10倍额定电流，允许10S40倍额定电流，允许1S电压回路： 1.5倍额定电压，连续工作功 耗：交流电流： ＜1VA/相（In=5A ）＜0.5VA/相（In=1A ）交流电压： ＜0.5VA/相直 流： 正常时＜35W跳闸时＜50W主要技术指标整组动作时间差动保护全线路跳闸时间：＜25ms （差流＞1.5倍差动电流高定值） 距离保护Ⅰ段：＜30ms起动元件电流变化量起动元件，整定范围0.1In ～0.5In零序过流起动元件，整定范围0.1In ～0.5In负序过流起动元件，整定范围0.1In ～0.5In距离保护整定范围： 0.01～25Ω(In=5A) 0.05～125Ω(In=1A)距离元件定值误差: ＜5％精确工作电压: ＜0.25V最小精确工作电流: 0.1In最大精确工作电流: 30InⅠ、Ⅱ、Ⅲ段跳闸时间: 0～10s零序过流保护整定范围： 0.1In ～20In零序过流元件定值误差: ＜5％Ⅰ、Ⅱ、Ⅲ、Ⅳ段零序跳闸延迟时间：0～10s过负荷告警整定范围： 0.1In ～20In过负荷元件定值误差: ＜5％过负荷告警出口延迟时间：0～10s暂态超越快速保护均不大于2％测距部分单端电源多相故障时允许误差：＜±2.5％单相故障有较大过渡电阻时测距误差将增大自动重合闸检同期元件角度误差：＜±3°电磁兼容幅射电磁场干扰试验符合国标：GB/T 14598.9的规定；快速瞬变干扰试验符合国标：GB/T 14598.10的规定；静电放电试验符合国标：GB/T 14598.14的规定；脉冲群干扰试验符合国标：GB/T 14598.13的规定；射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6的规定；工频磁场抗扰度试验符合国标：GB/T 17626.8的规定；脉冲磁场抗扰度试验符合国标：GB/T 17626.9的规定；浪涌（冲击）抗扰度试验符合国标：GB/T 17626.5的规定。

保护检验现场作业指导书RCS-931A（M）微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于RCS-931A（M）微机线路保护装臵及相关回路的全部检验作业。

二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程RCS-931A（M）微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。

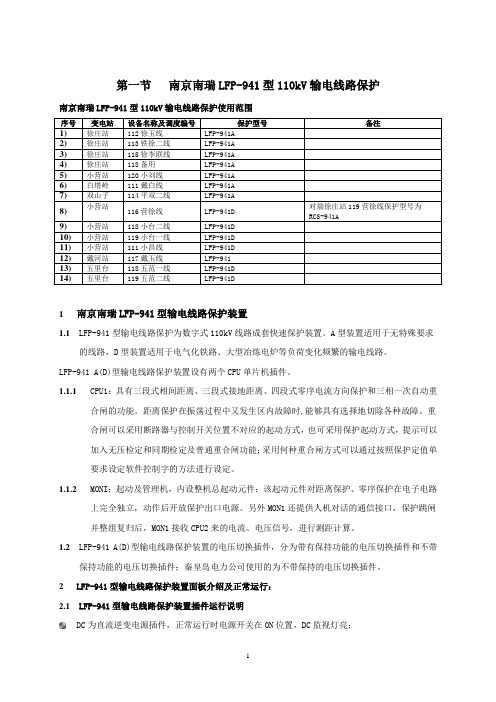

第一节南京南瑞LFP-941型110kV输电线路保护南京南瑞LFP-941型110kV输电线路保护使用范围1南京南瑞LFP-941型输电线路保护装置1.1LFP-941型输电线路保护为数字式110kV线路成套快速保护装置。

A型装置适用于无特殊要求的线路，D型装置适用于电气化铁路、大型冶炼电炉等负荷变化频繁的输电线路。

LFP-941 A(D)型输电线路保护装置设有两个CPU单片机插件。

1.1.1CPU1：具有三段式相间距离、三段式接地距离、四段式零序电流方向保护和三相一次自动重合闸的功能。

距离保护在振荡过程中又发生区内故障时,能够具有选择地切除各种故障。

重合闸可以采用断路器与控制开关位置不对应的起动方式，也可采用保护起动方式，提示可以加入无压检定和同期检定及普通重合闸功能；采用何种重合闸方式可以通过按照保护定值单要求设定软件控制字的方法进行设定。

1.1.2MONI：起动及管理机，内设整机总起动元件；该起动元件对距离保护、零序保护在电子电路上完全独立，动作后开放保护出口电源。

另外MON1还提供人机对话的通信接口，保护跳闸并整组复归后，MON1接收CPU2来的电流、电压信号，进行测距计算。

1.2LFP-941 A(D)型输电线路保护装置的电压切换插件，分为带有保持功能的电压切换插件和不带保持功能的电压切换插件；秦皇岛电力公司使用的为不带保持的电压切换插件。

2LFP-941型输电线路保护装置面板介绍及正常运行：2.1LFP-941型输电线路保护装置插件运行说明DC为直流逆变电源插件，正常运行时电源开关在ON位置，DC监视灯亮；AC为电压、电流输入插件；OTV为光耦插件，将输入开关量信号经光电隔离输入到装置内部；VFC为电压频率变换器，将交流模拟量电压转换成相应的频率信号；CPU1为零序、距离保护及重合闸逻辑插件，OP为运行正常监视灯，DX是TV断线信号；MONI为CPU管理板，又称人机对话插件。

整定开关对应某一数字，“运行—修改”开关在“运行”位置，运行人员不得擅自操作该插件。

110KV母线保护装置运行规程批110KV母线保护装置运行规程我厂母线保护装置采用南京南瑞继保电气有限公司生产的RCS-915AB型微机母线保护装置，该保护装置所设有的保护中我厂110KV系统使用的保护有母线差动保护、母联充电保护、母联过流、母联死区保护。

1、装置组成a.信号灯1）“运行”为绿色，装置正常时点亮；2）“断线报警”灯为黄色，当发生交流回路异常时点亮；3）“位置报警”灯为黄色，当发生刀闸位置变位、双跨或自检异常时点亮；4）“报警”灯为黄色，当发生装置其他异常情况时点亮；5）“跳Ⅰ母”、“跳Ⅱ母”灯为红色，母差保护动作跳母线时点亮；6）“母联保护”灯为红色，母差跳母联、母联充电保护动作时点亮；7）“Ⅰ母失灵”、“Ⅱ母失灵”“线路跟跳”灯因我厂110KV系统不使用失灵保护而不点亮；b.机柜正面右中部为电压切换开关，PT检修或故障时使用，开关位置有“双母”、“Ⅰ母”、“Ⅱ母”三个位置。

当置在“双母”位置，引入装置的电压分别为Ⅰ母、Ⅱ母PT来的电压；当置在“Ⅰ母”位置时，引入的电压都为Ⅰ母电压；当置在“Ⅱ母”位置时，引入的电压都为Ⅱ母电压；c.机柜正面右上部有三个按钮，分别为“信号复归按钮”、“刀闸位置确认按钮”和“打印按钮”。

“复归按钮”用于复归保护动作信号，“刀闸确认按钮”是供运行人员在倒闸操作或刀闸位置检修完毕后复归位置报警信号，“打印按钮”是提供打印当次故障报告。

d.机柜正面中部为模拟盘，模拟盘左侧为强制开关，有“强制接通”、“自动”和“强制断开”三个位置，模拟盘正常运行中显示刀闸的实际位置，当保护装置发现刀闸位置与实际不符（如某条支路有电流而无刀闸位置），则发刀闸报警。

此时，运行人员应通知检修人员处理，检修处理结束后，应检查强制开关确已恢复到“自动”位置。

e.机柜正面下部为压板，主要包括保护投入压板和各连接元件出口压板；f.机柜背面顶部有三个空气开关，分别为直流开关和PT回路开关。

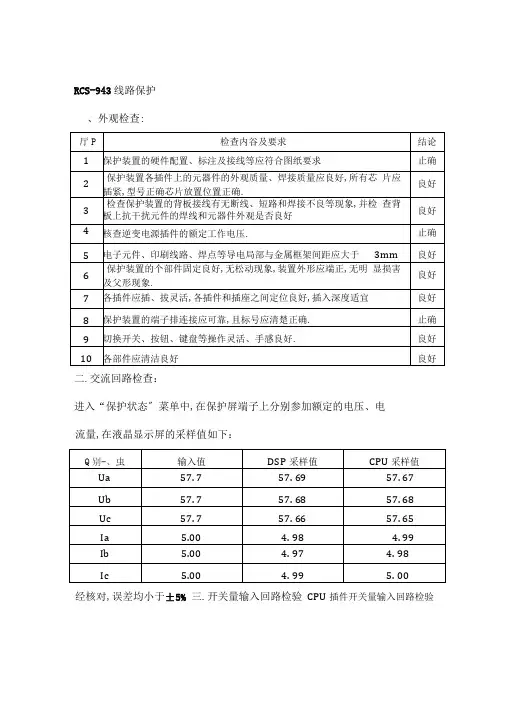

RCS-943线路保护
、外观检查:
二.交流回路检查：
进入“保护状态〞菜单中,在保护屏端子上分别参加额定的电压、电
流量,在液晶显示屏的采样值如下：
经核对,误差均小于±5% 三.开关量输入回路检验CPU插件开关量输入回路检验
四.初步通电试验
五.定值整定
六.保护定值校验
1、纵联差动保护校验
2、.距离保护检验
2.1距离I段保护检验
2.2距离n段和距离m段保护检验
3.零序过流保护检验
4.交流电压回路断线时电流保护检验
七、输出接点和信号检查
八、联动试验
经过连动试验,装置与开关动作正确,信号正确.
九、终结。
