南瑞RCS产品说明

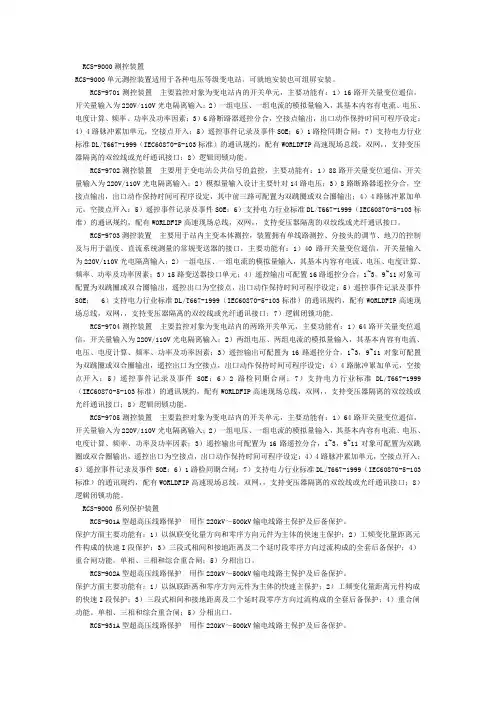

RCS-9000测控装置RCS-9000单元测控装置适用于各种电压等级变电站。
可就地安装也可组屏安装。
RCS-9701测控装置主要监控对象为变电站内的开关单元，主要功能有：1）16路开关量变位遥信，开关量输入为220V/110V光电隔离输入；2）一组电压、一组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因素；3）6路断路器遥控分合，空接点输出，出口动作保持时间可程序设定；4）4路脉冲累加单元，空接点开入；5）遥控事件记录及事件SOE；6）1路检同期合闸；7）支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有WORLDFIP高速现场总线，双网，，支持变压器隔离的双绞线或光纤通讯接口；8）逻辑闭锁功能。
RCS-9702测控装置主要用于变电站公共信号的监控，主要功能有：1）88路开关量变位遥信，开关量输入为220V/110V光电隔离输入；2）模拟量输入设计主要针对14路电压；3）8路断路器遥控分合，空接点输出，出口动作保持时间可程序设定，其中前三路可配置为双跳圈或双合圈输出；4）4路脉冲累加单元，空接点开入；5）遥控事件记录及事件SOE；6）支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有WORLDFIP高速现场总线，双网，，支持变压器隔离的双绞线或光纤通讯接口。
RCS-9703测控装置主要用于站内主变本体测控，装置拥有单线路测控、分接头的调节、地刀的控制及与用于温度、直流系统测量的常规变送器的接口，主要功能有：1）40路开关量变位遥信，开关量输入为220V/110V光电隔离输入；2）一组电压、一组电流的模拟量输入，其基本内容有电流、电压、电度计算、频率、功率及功率因素；3）15路变送器接口单元；4）遥控输出可配置16路遥控分合，1~3，9~11对象可配置为双跳圈或双合圈输出，遥控出口为空接点，出口动作保持时间可程序设定；5）遥控事件记录及事件SOE；6）支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有WORLDFIP高速现场总线，双网，，支持变压器隔离的双绞线或光纤通讯接口；7）逻辑闭锁功能。
RCS-9000系列远动通讯装置技术和使用说明书(ZL_TXZ
２．１ 概述 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１ ２．１．１ 装置使用范围 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ３１ ２．１．２ 特点 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ３１ ２．１．３ 主要功能和性能 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ３１
１．６ 组态软件简介 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３０
２． ＲＣＳ－９６９８Ｃ／Ｄ 远动通信装置................................................................................ 31
１．５ 总控 ＶＱＣ 说明 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８ １．５．１ ＶＱＣ 的应用 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １８ １．５．２ ＶＱＣ 的功能 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １８ １．５．３ ＶＱＣ 的原理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １８ １．５．４ ＶＱＣ 的使用 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２４
１．６ 组态软件简介 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３０
２． ＲＣＳ－９６９８Ｃ／Ｄ 远动通信装置................................................................................ 31
１．５ 总控 ＶＱＣ 说明 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８ １．５．１ ＶＱＣ 的应用 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １８ １．５．２ ＶＱＣ 的功能 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １８ １．５．３ ＶＱＣ 的原理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １８ １．５．４ ＶＱＣ 的使用 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２４
RCS-9000辅助装置技术和说明书
1 R9
D1
D2
D3
J4A 4 +-
1
J5A 4 +-
1
J6A 4 +-
1 R7
D4
T+ SET-
1
R3
3
RST+ RST-
4
R1 D8
06(电源负)
R10 R8
R4 R2
07
J3C 8
7
08
09 6 J3B 5 10
11 8 J2C 7 12
13 6 J2B 5 14
15 8 J1C 7 16
D6
L1
J4A
J3A
J2A
J1A
手并/电源正
J5B
+-
+-
+-
+-
J5C
D7
D4
D3
D2
D1
直流电源负
JP1 JUMPER
保护回路
J1C
1UA
2UA
测量回路
J3C
1UMA
2UMA
备用回路
J4B
BY1+
BY1-
J1B
1UB
2UB
J2C
1UC
2UC
1UMB 1UMC
J3B 2UMB
J4C 2UMC
J2B
321
位置 公共1
位置 322 公共2
323 跳闸
跳闸 324
位置1 位置2
325
合闸 位置1
合闸 326 位置2
327 跳闸位置
328
329 合后位置
330
SWI2
201 合闸线圈 203 TWJ-
rcs9671
RCS－9671/3 变压器差动保护装置
1 基本配置及规格 1.1 基本配置 装置为由多微机实现的变压器差动保护，适用于 110KV 及以下电压等级的双圈、三圈变压器， 满足四侧差动的要求。 本装置包括差动速断保护，比率差动保护，中、低侧过流保护，CT 断线判别。RCS-9671 装置 中的比率差动保护采用二次谐波制动，RCS-9673 装置中的比率差动保护采用偶次谐波判别原理。
2) 装置总起动元件 起动 CPU 设有装置总起动元
件，当三相差流的最大值大于差动电 流起动定值时，或者中、低压侧三相 电流的最大值（I3、I4）大于相应的过 流定值时，起动元件动作并展宽 500ms ，开放出口继电器正电源。
3）保护起动元件 若三相差动电流最大值大于差动 电流起动定值或中、低压侧电流的最 大值（I3、I4）大于相应的过电流定值， 起动元件动作，在起动元件动作后也 展宽 500ms，保护进入故障测量计算 程序。 4) 比率差动元件 装置采用三折线比率差动原理， 其动作方程如下：
i)延时 CT 断线报警在保护采样程序中进行，当满足以下两个条件中的任一条件，且时间超 过 10 秒时发出 CT 断线告警信号，但不闭锁比率差动保护。这也兼起保护装置交流采样回路 的自检功能。
a)任一相差流大于 Ibj 整定值； b)di2＞α+βdimax；
1.2.4 采用软件调整变压器各侧电流的平衡系数方法，把各侧的额定电流都调整到保护装置的 额定工作电流 IN(IN=5A 或 1A)。
1.2.5 采用可靠的 CT 断线报警闭锁功能，保证装置在 CT 断线及交流回路故障时不误动。 1.2.6 采用变压器接线方式整定的方法，使软件适用于变压器的任一接线方式。 1.2.7 本装置算法的突出特点是在较高采样率的前提下，保证了在故障全过程对所有继电器的 并行实时计算，装置有很高的固有可靠性及动作速度。
1 基本配置及规格 1.1 基本配置 装置为由多微机实现的变压器差动保护，适用于 110KV 及以下电压等级的双圈、三圈变压器， 满足四侧差动的要求。 本装置包括差动速断保护，比率差动保护，中、低侧过流保护，CT 断线判别。RCS-9671 装置 中的比率差动保护采用二次谐波制动，RCS-9673 装置中的比率差动保护采用偶次谐波判别原理。
2) 装置总起动元件 起动 CPU 设有装置总起动元
件，当三相差流的最大值大于差动电 流起动定值时，或者中、低压侧三相 电流的最大值（I3、I4）大于相应的过 流定值时，起动元件动作并展宽 500ms ，开放出口继电器正电源。
3）保护起动元件 若三相差动电流最大值大于差动 电流起动定值或中、低压侧电流的最 大值（I3、I4）大于相应的过电流定值， 起动元件动作，在起动元件动作后也 展宽 500ms，保护进入故障测量计算 程序。 4) 比率差动元件 装置采用三折线比率差动原理， 其动作方程如下：
i)延时 CT 断线报警在保护采样程序中进行，当满足以下两个条件中的任一条件，且时间超 过 10 秒时发出 CT 断线告警信号，但不闭锁比率差动保护。这也兼起保护装置交流采样回路 的自检功能。
a)任一相差流大于 Ibj 整定值； b)di2＞α+βdimax；
1.2.4 采用软件调整变压器各侧电流的平衡系数方法，把各侧的额定电流都调整到保护装置的 额定工作电流 IN(IN=5A 或 1A)。
1.2.5 采用可靠的 CT 断线报警闭锁功能，保证装置在 CT 断线及交流回路故障时不误动。 1.2.6 采用变压器接线方式整定的方法，使软件适用于变压器的任一接线方式。 1.2.7 本装置算法的突出特点是在较高采样率的前提下，保证了在故障全过程对所有继电器的 并行实时计算，装置有很高的固有可靠性及动作速度。

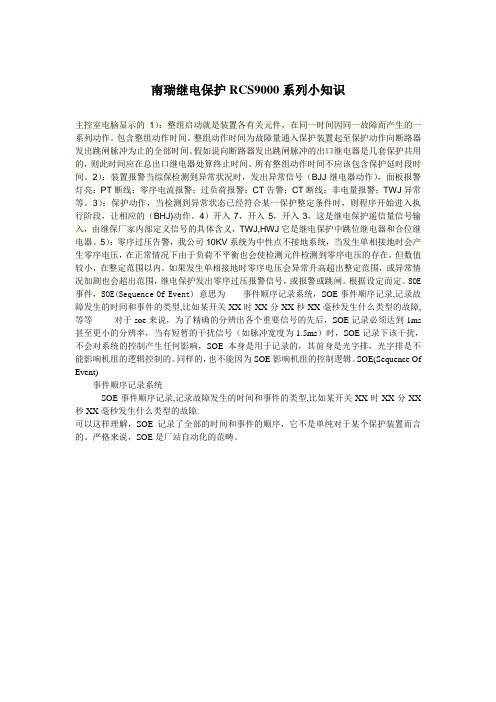

南瑞继电保护RCS9000系列小知识
南瑞继电保护RCS9000系列小知识主控室电脑显示的1）：整组启动就是装置各有关元件，在同一时间因同一故障而产生的一系列动作。
包含整组动作时间。
整组动作时间为故障量通入保护装置起至保护动作向断路器发出跳闸脉冲为止的全部时间。
假如说向断路器发出跳闸脉冲的出口继电器是几套保护共用的，则此时间应在总出口继电器处算终止时间。
所有整组动作时间不应该包含保护延时段时间。
2）：装置报警当综保检测到异常状况时，发出异常信号（BJJ继电器动作），面板报警灯亮：PT断线；零序电流报警；过负荷报警；CT告警；CT断线；非电量报警；TWJ异常等。
3）：保护动作，当检测到异常状态已经符合某一保护整定条件时，则程序开始进入执行阶段，让相应的（BHJ)动作。
4）开入7，开入5，开入3，这是继电保护遥信量信号输入，由继保厂家内部定义信号的具体含义，TWJ,HWJ它是继电保护中跳位继电器和合位继电器。
5）：零序过压告警，我公司10KV系统为中性点不接地系统，当发生单相接地时会产生零序电压，在正常情况下由于负荷不平衡也会使检测元件检测到零序电压的存在，但数值较小，在整定范围以内。
如果发生单相接地时零序电压会异常升高超出整定范围，或异常情况加剧也会超出范围，继电保护发出零序过压报警信号，或报警或跳闸。
根据设定而定。
SOE 事件，SOE(Sequence Of Event) 意思为事件顺序记录系统，SOE事件顺序记录,记录故障发生的时间和事件的类型,比如某开关XX时XX分XX秒XX毫秒发生什么类型的故障,等等对于soe来说，为了精确的分辨出各个重要信号的先后，SOE记录必须达到1ms 甚至更小的分辨率，当有短暂的干扰信号（如脉冲宽度为1.5ms）时，SOE记录下该干扰，不会对系统的控制产生任何影响，SOE本身是用于记录的，其前身是光字排，光字排是不能影响机组的逻辑控制的。
同样的，也不能因为SOE影响机组的控制逻辑。
SOE(Sequence Of Event)事件顺序记录系统SOE事件顺序记录,记录故障发生的时间和事件的类型,比如某开关XX时XX分XX 秒XX毫秒发生什么类型的故障.可以这样理解，SOE记录了全部的时间和事件的顺序，它不是单纯对于某个保护装置而言的。
南瑞继保继电保护RCS9000保护装置的巡视注意事项

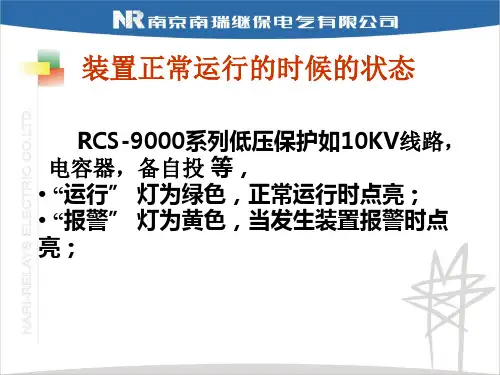

装置正常运行的时候的状态
RCS-9000系列低压保护如10KV线路， 电容器，备自投 等， • “运行” 灯为绿色，正常运行时点亮； • “报警” 灯为黄色，当发生装置报警时点 亮；
• •
•
“跳闸”灯为红色，保护跳闸时点亮；
“重合”灯为红色，重合闸动作时点 亮； “跳位”灯为红色，“合位”灯为绿 色；
• 面板正常显示的是电流、 电压的平均值； • 频率的当前值； • 重合充电标志；
保护动作出口条件下的状态
• 当系发生跳闸事件的时候，装置界面上 会报出一行滚动的报文，如过流一段动作， 同时“跳闸灯”会亮；
•如果重合闸动作，则“重合”灯 亮；出现重合闸动作的滚动报文； •如果装置报警，如过负荷报警， 则“报警”灯亮，报警消失，灯灭， 出现报警滚动的报文；
故障条件下的状态
• 装置自检的故障 装置在运行中，硬件自检出错或系统运行 异常将立即产生报告，110KV保护报警格 式如下：
异常信息及处理建议
续上表
RCS-9000系列低压保护如10KV线路， 电容器，备自投 等， • “运行” 灯为绿色，正常运行时点亮； • “报警” 灯为黄色，当发生装置报警时点 亮；
• •
•
“跳闸”灯为红色，保护跳闸时点亮；
“重合”灯为红色，重合闸动作时点 亮； “跳位”灯为红色，“合位”灯为绿 色；
• 面板正常显示的是电流、 电压的平均值； • 频率的当前值； • 重合充电标志；
保护动作出口条件下的状态
• 当系发生跳闸事件的时候，装置界面上 会报出一行滚动的报文，如过流一段动作， 同时“跳闸灯”会亮；
•如果重合闸动作，则“重合”灯 亮；出现重合闸动作的滚动报文； •如果装置报警，如过负荷报警， 则“报警”灯亮，报警消失，灯灭， 出现报警滚动的报文；
故障条件下的状态
• 装置自检的故障 装置在运行中，硬件自检出错或系统运行 异常将立即产生报告，110KV保护报警格 式如下：
异常信息及处理建议
续上表
RCS-9000系列同期压并压切辅助装置技术和使
2.2 技术指标 .......................................................... 3 2.3 外观及结构 ........................................................ 6
2.3.1 面板布置 ....................................................... 6 2.3.2 背面布置 ....................................................... 8 2.3.3 同期屏 ........................................................ 17 2.4 功能配置 ......................................................... 24 2.4.1 同期功能 ...................................................... 24 2.4.2 闭锁功能 ...................................................... 26 2.4.3 工作/试验状态切换 ............................................. 27 2.4.4 投检修态 ...................................................... 27 2.4.5 装置闭锁 ...................................................... 27 2.4.6 装置报警 ...................................................... 27 2.4.7 对时功能 ...................................................... 27 2.5 装置使用 ......................................................... 28 2.5.1 装置参数及整定说明 ............................................ 28 2.5.2 人机界面 ...................................................... 31 2.5.3 液晶显示 ...................................................... 31 2.5.4 菜单的使用 .................................................... 32
2.3.1 面板布置 ....................................................... 6 2.3.2 背面布置 ....................................................... 8 2.3.3 同期屏 ........................................................ 17 2.4 功能配置 ......................................................... 24 2.4.1 同期功能 ...................................................... 24 2.4.2 闭锁功能 ...................................................... 26 2.4.3 工作/试验状态切换 ............................................. 27 2.4.4 投检修态 ...................................................... 27 2.4.5 装置闭锁 ...................................................... 27 2.4.6 装置报警 ...................................................... 27 2.4.7 对时功能 ...................................................... 27 2.5 装置使用 ......................................................... 28 2.5.1 装置参数及整定说明 ............................................ 28 2.5.2 人机界面 ...................................................... 31 2.5.3 液晶显示 ...................................................... 31 2.5.4 菜单的使用 .................................................... 32
RCS-9000系列A型线路保护部分技术和使用说明书
2.2.1 基本配置及规格 ........................................................................................................................... 16
2.2.2 2.2.3 2.2.4
2.5.5 硬件及逻辑框图 ........................................................................................................................... 54
2.6 RCS-9617Ⅱ横差保护装置.......................................... 58
2.6.1 2.6.2 2.6.3
基本配置及规格 ........................................................................................................................... 58 装置原理 ....................................................................................................................................... 59 装置跳线说明 ............................................................................................................................... 61
10KV线路作业指导书(1)
作业指导书系列10KV线路作业指导书(1) （标准、完整、实用、可修改）编号：FS-QG-50426 10KV线路作业指导书(1)10KV line operation instructions说明：为明确工作目的、范围及操作秩序，减少不确定度，使人员队伍与目标管理科学化、制度化、规范化，特此制定。
1、目的1.1为规范配电线路维护作业程序，确保安全、优质、高效地完成配电线路维护工作，特编制本作业指导书。
1.2现场工作必须严格执行《安规》、《两票》有关规定，深入开展反习惯性违章活动。
2、引用标准2.1国家电网公司《电力安全工作规程》(电力线路部分)2.2DL/T741-2001《配电线路运行规程》《架空配电线路及设备运行规程》3.3《架空配电线路安装检修工艺规程》3、适用范围本作业指导书适用于农网10kV及以下配电线路的现场作业过程的指导。
4、安全措施4.1保证人身安全4.1.1现场工作人员应佩戴安全帽并统一着装(工作服、绝缘鞋)。
4.1.2开始工作前要仔细检查所用工器具，合格后方可使用。
杆塔上作业人员必须使用有保护绳的双保险安全带，安全带和保护绳应分挂在杆塔不同部位的牢固构件上，换位时不得失去安全带的保护。
4.1.3开始工作前，工作负责人向全体检修人员交待工作任务、现场安全措施和临近带电线路(部位)，并明确分工，全体工作人员复诵无误后方可开始工作。
4.1.4平行双回路线路停电检修时，工作负责人要向工作班成员指明哪一回停电，哪一回带电，并设专人监护，防止工作人员误登带电杆塔或误入带电区，工作人员应佩戴与停电线路色标一致的袖标。
4.1.5工作地段如有邻近、平行、交叉跨越及同杆塔架设线路，在需要接触或接近导线工作时，要使用个人保安地线。
4.1.6严格执行“谁安排工作，谁负责安全”的原则和现场勘察制度，把好作业现场安全关。
应安排熟悉设备及作业环境的人担任工作负责人，应对工作的危险点充分进行分析并制定防范措施，传达到每个工作班组成员。

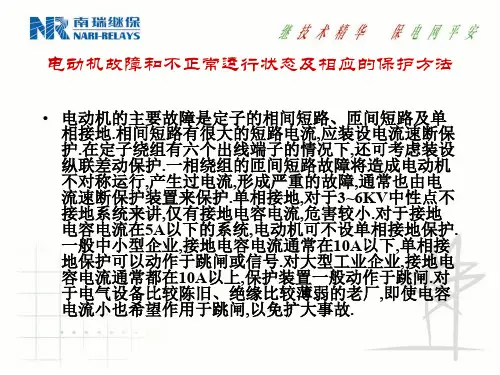

RCS-9000电动机保护原理
负序过流保护
• 当电动机三相电流有较大不对称，出现较大的负序电 流，而负序电流将在转子中产生2倍工频的电流，使转 子附加发热大大增加，危及电动机的安全运行。 • 装置设置两段定时限负序过流保护，分别对电动机反 相断相，匝间短路以及较严重的电压不对称等异常运 行工况提供保护。其中负序过流Ⅱ段作为灵敏的不平 衡电流保护，可通过控制字FGL2-TZ选择投跳闸或报 警，选择投报警时该段可作为负序过负荷报警段使用， 可通过控制字FGL2FSX选择该段采用定时限还是反时 限特性。 • 根据国际电工委员会标准（IEC255-4）和英国标准规 范（BS142.1966）的规定，本装置采用其标准反时限 特性方程中的极端反时限特性方程(extreme IDMT.)：
定子零序电压保护
• 定子零序电压保护反应电动机定子接地引起的 零序电压，基波零序电压保护电动机85%～ 95%的定子绕组单相接地。可通过控制字选择 投报警或跳闸，零序电压跳闸经TWJ位置闭锁。 保护用零序电压取自机端PT开口三角电压输出。 若该保护退出，则装置自动投入反映机端PT三 相电压自产零序电压的零序过压报警功能，其 门坎取自零序电压保护定值U0zd。时限取自零 序电压保护时间定值TU0zd。
定时限过流保护
• 本装置设两段定时限过流保护。Ⅰ段相 当于速断段，电流按躲过启动电流整定， 时限可整定为速断或带极短的时限，该 段主要对电动机短路提供保护；Ⅱ段是 定时限过流段，在电动机启动完毕后自 动投入，该段电流也可根据启动电流或 堵转电流整定，主要对电动机启动时间 过长和运行中堵转提供保护。
RCS-9641Ⅱ保护测控装置
• 适用于3-10KV电压等级的中高压异步电动机的保护和测控，可在 开关柜就地安装。 • 保护方面的主要功能有：1）短路保护和启动时间过长及堵转保护： 二段定时限过流保护；2）不平衡保护（包括断相和反相）：二段 定时限负序过流保护，一段反时限负序过流保护；3）过负荷保护； 4）过热保护：分为过热报警与过热跳闸，具有热记忆及禁止再启 动功能，实时显示电动机的热积累情况；5）接地保护：零序过流 保护／小电流接地选线，定子零序电压保护；6）低电压保护；7） 过电压保护；8）两路非电量保护；9）独立的操作回路及故障录 波。 • 测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、 事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合； 3）P、Q、IA、IC、COSф 等模拟量的遥测；4）开关事故分合次数 统计及事件SOE等；5）4路脉冲输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护检验现场作业指导书：：工作地点： 工作任务： 定检性质： 工作负责人： 班组审核：签 发 人 ： 审 批 人：编 号：前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《35(10)kV微机线路保护RCS-9000检验作业指导书》，本指导书用于指导和规范贵州电网公司系统各单位继电保护人员编写35(10)kV微机线路保护RCS-9000检验现场作业工单，同时作为继电保护专业现场工作（作业）人员学习与培训的资料。
《35(10)kV微机线路保护RCS-9000检验作业指导书》于2008年12月2日经公司标准化委员会审查批准。
本指导书由贵州电网公司生产技术部提出、归口解释。
本指导书主要编写单位：都匀供电局。
本指导书主要起草人：杨远光、吴杰本指导书主要审核人：潘家兵、罗志明本作业指导书自颁布之日起执行，执行中发现的问题，请及时向公司生产技术部反馈。
目次1、范围 (4)2、引用文件 (4)3、支持文件................................................. 错误！未定义书签。
4、技术术语 (4)5、安全及预控措施 (4)6、作业准备 (6)7、作业周期 (7)8、工期定额 (8)9、设备主要参数 (8)10、作业流程 (8)11、作业项目、工艺要求和质量标准 (10)12、作业中可能出现的主要异常现象及对策 (13)13、作业后的验收与交接 (13)附录新安装检验、全部检验和部分检验的项目 (14)1、范围本指导书适用贵州电网所属企业的继电保护人员对35(10)kV输电线路RCS-9000保护装置进行现场检验工作2、引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 14285—2006 继电保护和安全自动装置技术规程DL/T 624—1997 继电保护微机型试验装置技术条件DL/T 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 587—1996 微机继电保护装置运行管理规程Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0008-2004 继电保护及安全自动装置检验条例3、支持文件《继电保护和电网安全自动装置现场工作保安规定》（（87）电生供字第254号）《安全生产工作规定》（南方电网安监[2003]29号）中国南方电网公司继电保护反事故措施汇编(2008年)《RCS-9000系列线路成套保护装置使用说明书》4、技术术语5、安全及预控措施5．1 严格执行《电业安全工作规程 (发电厂和变电所电气部分)》。
5．2工作前，工作负责人应向工作班成员介绍工作任务、工作地点、停电范围及相邻设备运行情况、上次的检验记录。
5.3主要危险点及预控措施(见表1)表1 主要危险点及预控措施序号主要危险点控制措施1 图纸与现场实际不符图纸与现场核对，如有改动，及时做好标注2 误整定工作前后，打印并核对定值3 误入间隔根据工作票确认工作范围，核实安全措施4 误碰、误接线1、工作时应有专人监护2、拆动的二次接线应及时做好绝缘包扎处理，并做好记录3、恢复二次接线时应依据记录逐一恢复5 试验量（电流或电压）误加入外部回路解开与外部回路相连的二次接线6 带电插拔插件插拔插件前，应确认本装置电源已断开7 人身静电造成插件芯片损坏1、戴防静电手环（套）2、严禁用手直接触摸芯片8 多专业交叉作业时，传动断路器配合不当，造成人员受伤传动断路器前，应经当值值班员同意，并派专人在现场看护9 保护插件插错位置或接触不良1、做好插件与插槽一一对应编号2、插拔插件后，做相应试验验证10 二次回路绝缘试验时造成人身伤害或设备损坏1、断开被测试设备或二次回路的电源，验明无电压2、断开与被测试设备或二次回路无关的连接3、核实被测试设备或二次回路处无人工作，并设专人看护4、摇表电压等级不得超过1000V11 测量仪表使用不当1、使用合格的测量仪表2、依测量需求选择正确的功能3、检查连线的正确性12 长时间通入大电流或高电压加入装置的电流、电压及持续时间不得超过装置技术性能指标的规定6、作业准备6．1人员配置及要求序号内容责任人备注1 现场工作人员配置：至少由两人组成1 现场工作人员应身体健康、精神状态良好2现场工作人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格3现场工作负责人必须持有继电保护专业相关职业资格证书并经批准上岗，应熟练掌握本装置的检验知识，并有相关工作经验6．2图纸资料清单序号名称规格单位数量备注1CSL216型装置说明书套 12 组屏图套 13 设计图纸套 16．3备品备件序号名称规格单位数量备注6．4仪器仪表及工具序号名称规格单位数量备注1 多用电源插座或单相三线电缆盘220V/10A 只 12 个人工具箱个 13 兆欧表1000V档只 1在有效期内4 继电保护三相试验仪微机型台 1在有效期内5 钳形相位表相位量限:360°分辨率:1°精度1级电流量限:200mA/2A/10电压量限:200/500V只 1在有效期内6 串口数据线根 1根据需要携带7 笔记本电脑台 18 专用试验线包包 19 数字式万用表要求3位半以上块 1在有效期内10 毛刷 1.5＂把 2116．5 材料序号名称规格单位数量备注1 绝缘胶布卷若干2 手套纱布付若干防静电3 记号笔支 27、作业周期新安装的保护装置投运后1年内进行一次全部检验每6年进行一次全部检验每两年进行一次部分检验根据装置的电压等级、运行工况、运行环境与条件，适当增减其检验周期。
8、工期定额新安装投运后1年内的第一次全部检验应为2～3人2天时间。
常规全部检验应为2～3人2天时间。
常规部分检验应为2～3人1天时间。
9、设备主要参数9.1 额定数据9.1.1 额定直流电压 220V9.1.2 额定交流数据a 相电压为100V/3V。
b交流电流为5A或1A。
c额定频率为50Hz。
10、作业流程办理工作票及填写二次安全技术措施单工作许可保护装置检验及传动断路器检验合格办理工作票终结手续核对定值及恢复二次安全技术措施结束现场工作结束开始处理否是否是执行二次安全技术措施单整理报告11、作业项目、工艺要求和质量标准序号检修内容工艺标准安全措施及注意事项检查结果1 保护屏检查1保护屏前、后门接地线可靠接地；2保护装置、打印机、端子排、接地铜排、切换把手、空气开关等各部件清洁无尘；3切换开关、按钮、键盘等应操作灵活；4接线无机械损伤，端子压接紧固；5二次电缆屏蔽线可靠接地，孔洞封堵良好。
2断路器端子箱检查1前、后门接地线是否可靠接地；2接线无机械损伤，端子压接紧固，无锈蚀现象；3接地铜排上的接地线可靠接地；4孔洞封堵良好。
3 插件外观检查插件外观应完整，插件内无灰尘插件内各元件无变色、损坏痕迹插件无变形，插针整齐无变形4电流互感器变比及准确级核对变比与整定书一致，准确级满足要求与一次带电设备保持足够的安全距离5 绝缘检查5.1交流电流回路对地的绝缘电阻用1000V摇表，要求大于2MΩ1断开被测试设备或二次回路的电源，验明无电压2断开与被测试设备或5.2交流电压回路对地的绝缘电阻用1000V摇表，要求大于2MΩ5.3直流回路对地的绝缘电阻用1000V摇表，要求大于2MΩ二次回路无关的连接3 核实被测试设备或二次回路处无人工作，并设专人看护5.4交直流回路之间的绝缘电阻用1000V摇表，要求大于2MΩ6 逆变电源测试6.1 自启动电压测试直流电源由零缓慢上升，要求不大于80%的额定电压能够自启动6.2直流电源拉合试验拉合三次直流工作电源，保护装置不误动和误发保护动作信号7 通电初步检查7.1保护失电功能检查失电后保护定值及各种信息应不丢失，时间不变7.2装置键盘操作及操作密码检查各保护装置键盘操作应灵活正确，保护密码应正确，并有记录7.3装置软件版本号检查保护软件版本应和整定书一致8 装置零漂检查零漂值均在±0.1以内9 装置交流量线性度测试9.1电流电压线性度测试幅值误差应小于±3%，角度误差±3°以内，不能少于5个测试点。
10 装置开入量检查10.1装置软件版本号检查保护软件版本应和原记录一致11 定值校验11.1过流一、二、三段保护定值校验误差应不大于5%1.故障电流I>I1、2、32.T>Tdn Tdn为n段延时定值3.相应于过流的方向条件及低电压条件满足4.正/反方向校验11.1低周元件定值校验误差应不大于5%1.Vab>VBF 取AB相间电压2.df/dt<DFT3.f<50-DF4.I>IWL5.断路器合位12 重合闸逻辑校验1、不对应及保护启动重合闸2、外部、内部闭锁重合闸试验13重合闸动作时间测试时间与整定一致用保护跳闸令起表，重合令停表或带开关整组测试14 手合后加速逻辑1．手合开入量动作后加故障电流(1.2倍测量元件) 2．TWJ开入量动作后加故障电流(1.2倍测量元件)15 重合后加速逻辑结合整组试验16 防跳回路检查不发生跳跃现象12、作业中可能出现的主要异常现象及对策序号异常现象对策1 二次回路绝缘低向工作负责人汇报情况，检查判明原因进行处理2 逆变电源电压异常更换电源插件3 装置发出异常或告警信号了解保护装置的告警信息，对照说明书进行排查，找到故障元件，如有备品，及时更换，否则尽快联系厂家4 试验时，无信号或信号不正确检查信号电源是否完好，信号灯是否完好，信号继电器是否完好。
检查是否存在寄生回路5 控制回路断线信号发出检查跳合闸回路是否完好，极有可能的原因是断路器辅助接点不到位、断路器机构压力闭锁、SF6气体压力低闭锁、弹簧未储能闭锁或远方就地切换开关未打到位13、作业后的验收与交接13.1 工作完后恢复安全措施、检查拆除的线已恢复、清理现场。
13.2 会同当值值班员检查验收，做好检修检验记录和交代注意事项，办理工作票终结手续。
备注：新安装及技术改造调试后必须做带负荷检查。
附录新安装检验、全部检验和部分检验的项目序号检验项目新安装检验全部检验部分检验1 外观及接线检查√√√2 硬件跳线的检查√√3 绝缘电阻及介质强度检查a 绝缘电阻检查√√√b 介质强度检查√√4逆变电源的检验a 逆变电源的自启动性能检验√√b 逆变电源输出电压及稳定性检验√c 空载状态下监测√d 正常工作状态下检测√√√5通电初步检验a 保护装置的通电检查√√√b 键盘检验√√√c 打印机与保护装置的联机试验√√√d 软件版本和程序校验码的核查√√√6 时钟的整定与校核√√√7 定值整定a 定值修改的功能检查√√b 定值分页功能检查√√c 整定值的整定√√√d 整定值的失电保护功能检验√√√8 开关量开入/开出回路检验√√√9 功耗测量√10模数变换系统检验a 零漂检验√√√b 模拟量输入的幅值特性检验√√√c模拟量输入的相位特性检验√√11保护定值检验a 保护反方向出口故障性能检验√√b 过流保护检验（1）过流Ⅰ段保护检验√√√（2）过流Ⅱ段保护检验√√√（3）过流Ⅲ段保护检验√√√c 低周功能检验√√√d 重合闸定值检验√√√e 交流电压回路断线时保护检验√√f输出触点和信号检查√g 整组试验(1)整组动作时间测量√√√(2)与本线路其他保护装置联动试验√√(3) 与监控信号装置的联动试验√√√(4) 开关量输入的整组试验√√√12 传动断路器试验√√13 用一次电流及工作电压进行检验√14 定值与开关量状态的核查√√√注：表中有“√”符号的项目表示要求进行检验。
