[涡轮增压器]提升动力“相当于增加0.5-1个档位”的解释

涡轮增压器参数范文
1.流量参数：
流量参数是指涡轮增压器每分钟能够处理的空气量。

通常用单位千克/分钟（kg/min）或者升/分钟（l/min）来表示。

涡轮增压器的流量参数越大，意味着它能够提供更多压缩空气给发动机，从而增加发动机的功率输出。

2.压力参数：
压力参数是指涡轮增压器能够提供的最高压力。

通常用单位bar或者psi来表示。

涡轮增压器的压力参数的选择需要考虑到发动机的设计要求和使用环境，过高的压力可能会导致发动机过热或者过载。

3.压缩比：
压缩比是指涡轮增压器将进入的空气压缩后的压力和进入前的压力之比。

通常表示为P2/P1，其中P2为压缩后的压力，P1为进入前的压力。

压缩比的选择需要根据发动机的设计和使用要求来确定，过高的压缩比可能会引发爆震等问题。

4.流通效率：
流通效率是指涡轮增压器将空气压缩后传送到发动机的能力。

通过提高涡轮增压器的流通效率，可以减少两个涡轮之间的能量损失，并提高发动机的功率输出。

流通效率一般以百分比表示，常见的涡轮增压器流通效率在70%~85%之间。

5.惯性参数：
惯性参数是指涡轮增压器的质量和转动惯量。

较大的惯性参数可能会导致涡轮增压器的转动时间延迟，影响其响应速度和功率输出的稳定性。

以上是涡轮增压器的一些常见参数，不同的汽车发动机和使用环境需要根据具体要求选择合适的涡轮增压器参数。

涡轮增压器的性能参数直接影响着发动机的性能和燃油经济性，因此正确选择涡轮增压器参数是提高汽车功率和降低燃油消耗的重要考虑因素。

HXN5B机车VTG增压器原理和常见电气故障解析摘要：VTG增压器是一种智能化增压系统，其工作原理基于可变几何涡轮技术。

这种技术使得涡轮可以在不同的柴油机负载和转速下产生更高的增压压力，并在柴油机高速运行时减小增压压力，以达到最佳燃油效率。

关键词： VTG 可变截面涡轮涡轮增压VTG增压器的工作原理是基于控制涡轮的进气量和排气量，以增加或减少增压压力。

当柴油机需要更多的空气来燃烧燃油时，VTG增压器会调整涡轮叶片的角度，以增加进气量并提高增压压力。

当柴油机负载降低时，VTG增压器会减小涡轮叶片的角度，以减少进气量并降低增压压力。

此外，VTG增压器还可以通过控制涡轮的调压阀来改变涡轮的工作状态。

当柴油机转速较低时，调压阀会关闭，使得涡轮叶片的角度变小，以便更快地旋转。

当柴油机转速提高时，调压阀会打开，使得涡轮叶片的角度变大，从而增加增压压力。

本文着重介绍了HXN5B机车VTG增压器的原理和常见电气故障解析的分析思路。

1 传统增压器和VTG增压器对比1.1传统涡轮增压器面临的问题在此之前，我们要简单了解一下涡轮增压柴油机的原理和特性。

增压柴油机区别于普通自然吸气柴油机，它是通过增压器进行强制进气的，这样可以大大提升进入气缸内的空气密度，从而达到提高机车功率的目的。

涡轮增压柴油机的增压器由排气能量驱动。

当柴油机转速较低时，排气能量往往比较小，此时有可能无法驱动增压器，会产生所谓的涡轮迟滞现象。

涡轮迟滞与增压涡轮的尺寸有关。

增压涡轮越大，涡轮就越难以被驱动，涡轮迟滞就越明显，反之如果增压涡轮很小，迟滞就会大幅度缓解。

与此同时，涡轮尺寸又与增压能量相关，小尺寸的涡轮虽然可以缓解涡轮迟滞，但在需要增压器工作时它能提供的增压值不大，不利于提升柴油机的动力。

1.2VTG增压器的特点VGT的核心在于它的增压器可以改变截面积，这就相当于改变了增压涡轮的大小。

在转速较低时，增压涡轮会采用较小的截面积，即使转速很低的状态下涡轮也可以顺利启动，大大缓解了涡轮迟滞。

涡轮增压器参数范文涡轮增压器是一种常用于内燃机中，用于提高气缸进气压力和进气流量的设备。

它通过利用废气能量，将废气回收之后压缩并再次输送到气缸中，达到提高发动机功率和燃烧效率的目的。

在高海拔地区或需要高功率输出的情况下，涡轮增压器是一种非常有效的工具。

1.数据参数：涡轮增压器的数据参数包括进气流量、压力比和效率。

进气流量是指单位时间内通过涡轮增压器的空气量，通常以立方米/分钟（m3/min）或立方英尺/分钟（cfm）来表示。

压力比是指通过涡轮增压器后进气压力与进气压力之比，通常以压力单位（bar、psi等）表示。

效率是指涡轮增压器将废气能量转化为气缸进气压力的能力，通常以百分比来表示。

2.尺寸参数：涡轮增压器的尺寸参数包括涡轮盘直径、涡轮盘速度和涡轮增压器的整体尺寸。

涡轮盘直径是指涡轮盘的直径大小，通常以毫米（mm）来表示。

涡轮盘速度是指涡轮盘的自转速度，通常以转/分（rpm）来表示。

涡轮增压器的整体尺寸是指涡轮增压器的长度、宽度和高度等尺寸参数，通常以毫米（mm）来表示。

3.材料参数：涡轮增压器的材料参数包括涡轮盘材料、壳体材料和轴承材料等。

涡轮盘材料通常选用高温合金材料，以便承受高温高速的工作环境。

壳体材料可以是铸铁、铝合金或镍基合金等，以保证强度和耐腐蚀性能。

轴承材料通常选用高温耐磨的材料，以保证涡轮增压器的稳定运行。

4.控制参数：涡轮增压器的控制参数包括涡轮增压器工作压力和控制方式。

涡轮增压器的工作压力是指涡轮增压器的输出压力，通常通过控制涡轮增压器的进气门或泄压阀来实现。

控制方式可以分为机械控制和电子控制两种，机械控制通过机械装置来控制涡轮增压器的工作状态，而电子控制则通过电子控制系统来实现精确的控制。

总结起来，涡轮增压器的参数包括数据参数、尺寸参数、材料参数和控制参数。

这些参数的选择和设计需要考虑到发动机的要求和工作环境的特点，以确保涡轮增压器能够达到最佳的工作状态，提供高效的功率输出和燃烧效率。

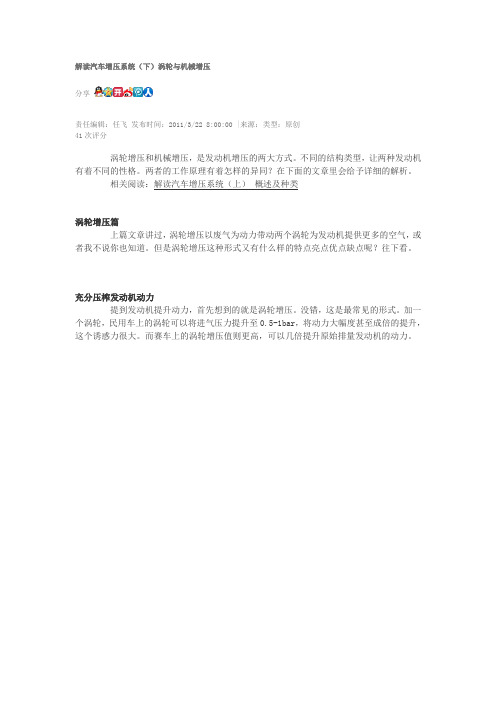

解读汽车增压系统（下）涡轮与机械增压分享责任编辑：任飞发布时间：2011/3/22 8:00:00 |来源：类型：原创41次评分涡轮增压和机械增压，是发动机增压的两大方式。

不同的结构类型，让两种发动机有着不同的性格。

两者的工作原理有着怎样的异同？在下面的文章里会给予详细的解析。

相关阅读：解读汽车增压系统（上）概述及种类涡轮增压篇上篇文章讲过，涡轮增压以废气为动力带动两个涡轮为发动机提供更多的空气，或者我不说你也知道。

但是涡轮增压这种形式又有什么样的特点亮点优点缺点呢？往下看。

充分压榨发动机动力提到发动机提升动力，首先想到的就是涡轮增压。

没错，这是最常见的形式。

加一个涡轮，民用车上的涡轮可以将进气压力提升至0.5-1bar，将动力大幅度甚至成倍的提升，这个诱惑力很大。

而赛车上的涡轮增压值则更高，可以几倍提升原始排量发动机的动力。

一定程度的节油功效而涡轮增压最大亮点即是将尾气动力充分利用，在做功行程之后，发动机排出的尾气仍有一定动能和热量，直接排出未免有些浪费，涡轮增压器正好可以吸收这部分能量，以弥补进气时的“泵气损失”。

而且尾气在经过涡轮之后，温度会有一定幅度下降，这不单纯是将内能传递给涡轮，很大程度是将内能向动能转化的过程。

这就进一步利用了燃油产生的能量，优化了能耗。

性格有点分裂涡轮增压发动机上，涡轮不是始终运转的，在低速时，涡轮不介入，相当于相同排量的自然吸气发动机（甚至更低一些，因为压缩比降低了）。

而在1500-2000转速时介入，强大扭矩随即输出，所以在2000-3000转时就会得到最大扭矩，相当于排量增加，此时发动机就会很“有劲儿”，不用深踩油门，超车和加速依然也可以很容易，而且因为此时转速并不高，活塞往复次数也不多，摩擦降低，油耗自然表现优异。

而涡轮增压的节油效果不仅于此，在涡轮不介入时的低转速下，发动机处于相对较低的功率，这在怠速运转，低速起步和中速巡航时，相当于一台小排量发动机，油耗自然可以控制了。

学校编码：15014 分类号密级学号：*********** UDC本科毕业论文(设计)涡轮增压的设计与优化学生姓名：刘*所属院部：物理与电子信息工程学院专业：物理学指导教师：王*二零一四年六月十一日涡轮增压的设计与优化刘洋学号：10131270125赤峰学院物理与电子信息工程院，赤峰024000摘要：本文介绍了涡轮增压的原理以及实际当中的设计，在涡轮增压实际中遇到的问题针对输出反应滞后及叶轮改进提出了一些优化方案。

关键词：涡轮增压；压气机；优化引言汽车是通过内燃机内部引燃来发动车子，在现有的各种限制下，发动机的设计几乎已经达到了极限，怎样还可以继续增加车子的马力呢？涡轮增压就是针对这种需求提出的设计，涡轮增压这个词对于爱车的人来说很是熟悉。

废气涡轮增压是涡轮和空气压缩器一起构成的空气压缩机。

它是通过压缩空气即增大空气的密度来提高发动机进气量的一种装置。

当发动机的活塞转速加快时，废气排出的就越多。

涡轮转速也同步加快。

图1是我在新发布的菲特汽车中拍的涡轮增压器。

可以看到它不是很复杂很大的一个器件，但是就是这个器件改变了车子的性能。

图1发动机与涡轮增压实物图涡轮增压虽然可以提高汽车的性能，但并不是所有的车型都适用的。

即便是使用到了涡轮增压，也是因车而议的。

本文首先介绍涡轮增压（压气机）的原理，然后针对具体设计中遇到的问题提出一些优化方案。

一、涡轮增压的原理（压气机）涡轮增压是增压发动机中最常见的增压系统之一。

它是利用压气机的原理所制成的。

涡轮增压是压气机的一种，原理和压气机是一样的。

压气机有很多种，工作压力范围也很广。

本文所介绍的是利用废气体推动涡轮中的叶片高速旋转，带动压气机端的叶轮旋转，之后再利用扩压管石高速运动的气流降低流速来提高压力，实现气体的压缩。

对于压气机来讲，其进气和排气的流动能量及重力位能都可忽略不计。

据稳定流动能量方程式，可得到压气机中能量转换的关系()()12s c q h h w =-+式中，()s c w 是压气机的轴功。

T:在这里的代表的是涡轮增压(Turbo)的缩写。

指的是带有进气涡轮增压装置的发动机。

1.8T 的意思是指1.8升排气量的发动机增设了进气涡轮增压装置。

涡轮增压装置能改变发动机的进气量，使燃汽在气缸内更充分的燃烧，从而增大发动机的输出功率。

它与同排量发动机相比有输出功率大、耗油少、环保性高等优点。

涡轮增压(Turbo)涡轮增压简称Turbo，如果在轿车尾部看到Turbo或者T，即表明该车采用的发动机是涡轮增压发动机。

涡轮增压器实际上是尸种空气压缩机，通过压缩空气来增加进气量。

它是利用发动机排出的废气惯性冲力来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮，叶轮压送由空气滤清器管道送来的空气，使之增压进入气缸。

当发动机转速增快，废气排出速度与祸轮转速也同步增快，叶轮就压缩更多的空气进入气缸，空气的压力和密度增大可以燃烧更多的燃料，相应增加燃料量就可以增加发动机的输出功率。

涡轮增压器的最大优点是能在不加大发动机排量就能较大幅度地提高发动机的功率及扭力，一般而言，加装增压器后的发动机的功率及扭矩要增大20%-30%。

涡轮增压器的缺点是滞后，即由于叶轮的惯性作用对油门骤时变化反应迟缓，使发动机延迟增加或减少输出功率，这对于要突然加速或超车的汽车而言，瞬间会有点提不上劲的感觉。

L在这里就是容积升的单位。

指的是汽车发动机的排气量。

1.8L的意思是指这款发动机有1.8升的排气量。

这里可以看出它们的排气量相同，而一个带有涡轮增压装置（1.8T），另一个没有只是得知它的排量大小（1.8L）。

比如帕萨特1.8TL的意思有两种1)是表示车辆的长度是加长的版本,比如国产的奥迪A6L 就是相对于德国原装的版本要加长10cm,这个字母L是贴在车的型号后边. 2)是汽车的排气量的单位,就是咱们常说的"升",比如帕萨特2.0这款车的排气量就是2.0L(升),这个字母L可以省略!~各国的汽车厂商对车型的标注方式不同。

涡轮增压器原理涡轮增压原理探讨NA动力提升方法一般的NA（自然进气）发动机的做法，逃不开加大节气门口径，或换多喉直喷等，使高转速时可以在同油门深度下，获得更多的空气量。

但这种方法在某一转数后，作用就有限了。

毕竟NA 发动机的空气是靠真空吸入的。

在汽缸容积固定不变的情况下，真空吸入空气有一个相对的限度。

有的NA 发动机改用高角度凸轮轴(Hi Cam，借此增加进排气门重叠角度)，可以在高转速下获得高动力，但缺点是低转的扭矩较差，而且如果角度过大，会有发动机怠速不稳的现象。

所以现在不少的新车都用上可变气门正时技术，再配合可变凸轮轴等技术（如VVTL-i、i-VTEC、MIVEC）……以期在低转扭矩和高转马力之间取得很好的平衡。

但即便是用尽以上方法，发动机的进气效率顶多提高60%。

NA 发动机始终无法避免其宿命——空气是被动地被吸入汽缸内的。

也就是说，引擎所需的空气完全依靠活塞下行时产生的负压而进入，即便汽缸吸满了空气，缸中气压也就小于或等于一个大气压。

所以NA 发动机的升功率始终远不如能将空气与燃油强制送入的汽缸中，可轻松获得一倍以上马力的增压发动机。

涡轮增压系统原理解构涡轮系统是增压发动机中最常见的增压系统之一。

如果在相同的单位时间里，能够把更多的空气及燃油的混合气强制挤入汽缸（燃烧室）进行压缩燃爆动作（小排气量的引擎能“吸入”和大排气量相同的空气，提高容积效率），便能在相同的转速下产生较自然进气发动机更大的动力输出。

涡轮增压利用废气驱动，基本没有额外的能量损耗（对发动机没有额外的负担），便能轻易地创造出大马力，是非常聪明的设计。

情形就像你拿一台电风扇向汽缸内吹，硬是把风往里面灌，使里面的空气量增多，以得到较大的马力，只是这个扇子不是用电动马达，而是用引擎排出的废气来驱动。

一般而言，引擎在配合这样的一个“强制进气”的动作后，起码都能提升30%-40% 的额外动力，如此惊人的效果就是涡轮增压器令人爱不释手的原因。

汽车涡轮增压使用分析一、什么是涡轮增压？首先我们来弄明白什么是涡轮增压。

涡轮增压的英文名字为Turbo，一般来说，如果我们在轿车尾部看到Turbo或者T，即表明该车采用的发动机是涡轮增压发动机了。

相信大家都在路上看过不少这样的车型，譬如奥迪A6的1.8T，帕萨特1.8T，宝来1.8T等等。

涡轮增压套件涡轮增压的主要作用就是提高发动机进气量，从而提高发动机的功率和扭矩，让车子更有劲。

一台发动机装上涡轮增压器后，其最大功率与未装增压器的时候相比可以增加40%甚至更高。

这样也就意味着同样一台的发动机在经过增压之后能够产生更大的功率。

就拿我们最常见的1.8T涡轮增压发动机来说，经过增压之后，动力可以达到2.4L发动机的水平，但是耗油量却比1.8发动机并不高多少，在另外一个层面上来说就是提高燃油经济性和降低尾气排放。

不过在经过了增压之后，发动机在工作时候的压力和温度都大大升高，因此发动机寿命会比同样排量没有经过增压的发动机要短，而且机械性能、润滑性能都会受到影响，这样也在一定程度上限制了涡轮增压技术在发动机上的应用。

二、涡轮增压的原理最早的涡轮增压器用于跑车或方程式赛车上的，这样在那些发动机排量受到限制的赛车比赛里面，发动机就能够获得更大的功率。

众所周知发动机是靠燃料在汽缸内燃烧作功来产生功率的，由于输入的燃料量受到吸入汽缸内空气量的限制，因此发动机所产生的功率也会受到限制，如果发动机的运行性能已处于最佳状态，再增加输出功率只能通过压缩更多的空气进入汽缸来增加燃料量，从而提高燃烧作功能力。

因此在目前的技术条件下，涡轮增压器是惟一能使发动机在工作效率不变的情况下增加输出功率的机械装置。

我们平常所说的涡轮增压装置其实就是一种空气压缩机，通过压缩空气来增加发动机的进气量，一般来说，涡轮增压都是利用发动机排出的废气惯性冲力来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮，叶轮压送由空气滤清器管道送来的空气，使之增压进入汽缸。

涡轮增压器的压比与增压效率1. 背景涡轮增压器是现代内燃机中常见的增压设备，它通过提高进气压力来增加发动机的进气量，从而提高发动机的功率和效率涡轮增压器的压比和增压效率是衡量其性能的重要指标，本文将从专业角度分析这两个参数对涡轮增压器性能的影响2. 涡轮增压器的基本原理涡轮增压器主要由涡轮、压缩机、中间冷却器和排气歧管等组成发动机排出的高温高压气体驱动涡轮旋转，涡轮通过传动系统带动压缩机旋转，压缩机将空气压缩后送入发动机燃烧室，从而提高发动机的进气量中间冷却器用于降低压缩后空气的温度，以提高进气效率3. 压比与增压效率的概念压比是指涡轮增压器进气侧和排气侧的压力比值，它反映了涡轮增压器对空气的压缩程度压比越高，空气被压缩得越厉害，进气量也就越大但压比过高会导致压缩机功耗增大，发动机的热效率反而降低增压效率是指涡轮增压器实际提供的进气压力与自然进气压力的比值，它反映了涡轮增压器的增压效果增压效率越高，说明涡轮增压器的性能越好，对发动机的功率提升作用越明显压比和增压效率之间存在一定的关联压比越高，增压效率通常也越高，因为空气被压缩得越厉害，进气量越大，发动机的功率也就越大然而，压比过高会导致压缩机功耗增大，发动机的热效率反而降低因此，在设计涡轮增压器时，需要在这两个参数之间取得平衡5. 压比与增压效率对涡轮增压器性能的影响压比和增压效率是涡轮增压器性能的关键参数，它们对发动机的性能有着重要影响（1）压比对发动机性能的影响：压比越高，进气量越大，发动机的功率和效率越高但压比过高会导致压缩机功耗增大，发动机的热效率反而降低因此，在实际应用中，需要根据发动机的负荷特性和工作条件选择合适的压比（2）增压效率对发动机性能的影响：增压效率越高，说明涡轮增压器的性能越好，对发动机的功率提升作用越明显增压效率的提高可以降低发动机的油耗和排放，提高发动机的性能6. 结论涡轮增压器的压比和增压效率是衡量其性能的重要指标压比越高，进气量越大，发动机的功率和效率越高，但过高的压比会导致压缩机功耗增大，发动机的热效率反而降低增压效率越高，说明涡轮增压器的性能越好，对发动机的功率提升作用越明显在设计涡轮增压器时，需要在压比和增压效率之间取得平衡，以实现发动机的最佳性能为了实现涡轮增压器的高效性能，工程师们通过以下几个方面对压比和增压效率进行优化：（1）涡轮和压缩机的设计：优化涡轮和压缩机的设计可以提高压比和增压效率例如，采用叶轮形状、材料和尺寸的优化设计，以提高气流的流动效率和降低能量损失（2）中间冷却器的设计：中间冷却器用于降低压缩后空气的温度，以提高进气效率通过优化冷却器的设计，可以提高冷却效果，进而提高增压效率（3）传动系统的优化：传动系统的效率对涡轮增压器的性能有很大影响通过优化传动系统的结构设计、材料选择和润滑条件，可以降低能量损失，提高增压效率（4）控制策略的优化：通过采用先进的控制策略，可以实现涡轮增压器在不同工况下的最优工作状态例如，根据发动机的负荷和转速，调节涡轮和压缩机的转速，以实现最佳的压比和增压效率8. 压比与增压效率的测试与评估为了确保涡轮增压器的性能符合设计要求，需要对其进行严格的测试与评估测试方法主要包括以下几个方面：（1）台架试验：在实验室条件下，通过台架试验对涡轮增压器进行全面性能测试测试参数包括压比、增压效率、进气量、功耗等（2）实车试验：在实车条件下，对涡轮增压器的性能进行测试通过实车试验，可以评估涡轮增压器在实际运行条件下的性能表现（3）模拟计算：利用计算机模拟软件，对涡轮增压器的性能进行仿真计算通过模拟计算，可以预测涡轮增压器的性能，为设计和优化提供依据9. 压比与增压效率的应用案例涡轮增压器在各种车型中得到了广泛应用以下是一些典型的应用案例：（1）汽车：涡轮增压器在汽车发动机中得到了广泛应用，可以提高发动机的功率和效率，降低油耗和排放（2）卡车：在卡车发动机中，涡轮增压器可以提高发动机的扭矩和爬坡能力，提高运输效率（3）船舶：在船舶发动机中，涡轮增压器可以提高发动机的功率和效率，降低燃油消耗（4）发电机组：在发电机组中，涡轮增压器可以提高燃气轮机的功率和效率，降低能源消耗10. 发展趋势与展望随着排放法规的日益严格和节能需求的不断提高，涡轮增压器在发动机中的应用将更加广泛在未来，涡轮增压器的发展趋势主要体现在以下几个方面：（1）小型化：随着科技的发展，涡轮增压器的小型化将成为可能小型化的涡轮增压器可以适用于更小的发动机，提高整车的性能（2）高效化：进一步提高涡轮增压器的效率，降低油耗和排放通过优化设计和控制策略，实现更高的压比和增压效率（3）集成化：将涡轮增压器与其他发动机组件集成，实现发动机的整体优化例如，将涡轮增压器与废气再循环（EGR）系统集成，以降低排放（4）智能化：利用先进的传感器和控制技术，实现涡轮增压器的智能化控制通过实时监测发动机工况，自动调节涡轮增压器的性能，以实现最佳的工作状态11. 结论与展望涡轮增压器的压比和增压效率是衡量其性能的重要指标，对发动机的性能有着重要影响通过优化涡轮和压缩机的设计、中间冷却器的设计、传动系统的优化和控制策略的优化，可以提高压比和增压效率，实现涡轮增压器的高效性能同时，对涡轮增压器的性能进行严格的测试与评估，可以确保其性能符合设计要求实车试验和模拟计算等方法在性能测试与评估中发挥着重要作用在实际应用中，涡轮增压器已经广泛应用于汽车、卡车、船舶和发电机组等多种机型中，并取得了显著的性能提升未来，随着排放法规的日益严格和节能需求的不断提高，涡轮增压器的发展趋势主要体现在小型化、高效化、集成化和智能化等方面通过不断优化设计和控制策略，实现更高的压比和增压效率，以满足不断严格的排放法规和节能需求总体而言，涡轮增压器的压比和增压效率对其性能有着重要影响，通过优化设计和控制策略、严格测试与评估以及适应发展趋势，可以实现涡轮增压器的高效性能，为发动机的性能提升做出重要贡献。
