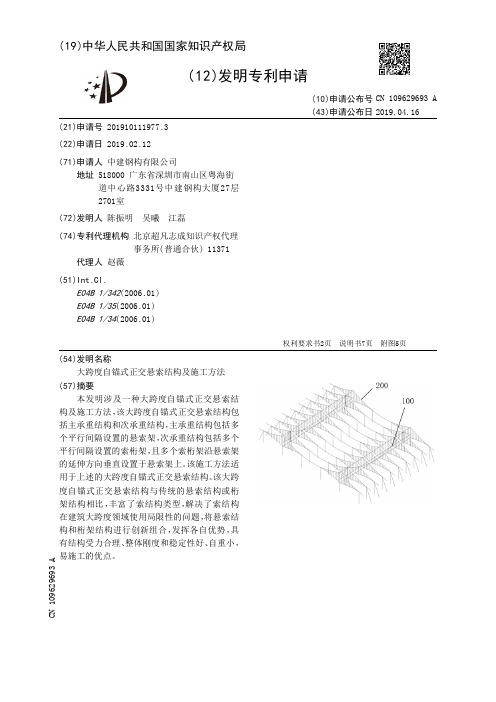

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910111977.3(22)申请日 2019.02.12(71)申请人 中建钢构有限公司地址 518000 广东省深圳市南山区粤海街道中心路3331号中建钢构大厦27层2701室(72)发明人 陈振明　吴曦　江磊　(74)专利代理机构 北京超凡志成知识产权代理事务所(普通合伙) 11371代理人 赵薇(51)Int.Cl.E04B 1/342(2006.01)E04B 1/35(2006.01)E04B 1/34(2006.01)(54)发明名称大跨度自锚式正交悬索结构及施工方法(57)摘要本发明涉及一种大跨度自锚式正交悬索结构及施工方法，该大跨度自锚式正交悬索结构包括主承重结构和次承重结构，主承重结构包括多个平行间隔设置的悬索架，次承重结构包括多个平行间隔设置的索桁架，且多个索桁架沿悬索架的延伸方向垂直设置于悬索架上。

该施工方法适用于上述的大跨度自锚式正交悬索结构。

该大跨度自锚式正交悬索结构与传统的悬索结构或桁架结构相比，丰富了索结构类型，解决了索结构在建筑大跨度领域使用局限性的问题，将悬索结构和桁架结构进行创新组合，发挥各自优势，具有结构受力合理、整体刚度和稳定性好、自重小，易施工的优点。

权利要求书2页 说明书7页 附图5页CN 109629693 A 2019.04.16C N 109629693A权　利　要　求　书1/2页CN 109629693 A1.一种大跨度自锚式正交悬索结构，其特征在于：包括主承重结构和次承重结构，所述主承重结构包括多个平行间隔设置的悬索架，所述次承重结构包括多个平行间隔设置的索桁架，且多个所述索桁架沿所述悬索架的延伸方向垂直设置于所述悬索架上。

2.根据权利要求1所述的大跨度自锚式正交悬索结构，其特征在于：所述悬索架包括支承柱和悬索系，所述支承柱具有两个，两个所述支承柱沿所述悬索架的延伸方向间隔设置；所述悬索系的端部分别与两个所述支承柱的顶部连接，用于承受所述索桁架的载荷并将载荷传递至所述支承柱。

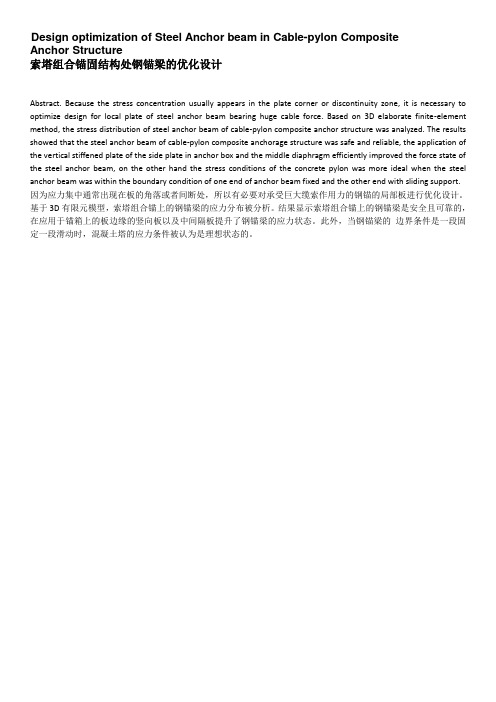

Design optimization of Steel Anchor beam in Cable-pylon CompositeAnchor Structure索塔组合锚固结构处钢锚梁的优化设计Abstract. Because the stress concentration usually appears in the plate corner or discontinuity zone, it is necessary to optimize design for local plate of steel anchor beam bearing huge cable force. Based on 3D elaborate finite-element method, the stress distribution of steel anchor beam of cable-pylon composite anchor structure was analyzed. The results showed that the steel anchor beam of cable-pylon composite anchorage structure was safe and reliable, the application of the vertical stiffened plate of the side plate in anchor box and the middle diaphragm efficiently improved the force state of the steel anchor beam, on the other hand the stress conditions of the concrete pylon was more ideal when the steel anchor beam was within the boundary condition of one end of anchor beam fixed and the other end with sliding support. 因为应力集中通常出现在板的角落或者间断处，所以有必要对承受巨大缆索作用力的钢锚的局部板进行优化设计。

一种锚固结构的制作方法本实用新型属于锚墩技术领域，具体涉及一种锚固结构。

背景技术：锚墩是施工工程中常用的固定结构，常与锚杆、锚索等一起使用。

一般情况下，锚墩由混凝土浇筑成形，锚墩与土层、岩面等相邻面相连，将锚杆所承受的载荷传递至岩面，增加固定结构的承压能力。

在一些特定的施工条件下，比如在洞式溢洪道的施工过程中，锚索铅直向上布置，采用混凝土制成的锚墩，施工较为困难。

技术实现要素：本实用新型目的在于提供一种锚固结构，解决锚索铅直向上布置时，混凝土锚墩施工困难的问题。

本实用新型所采用的技术方案为：一种锚固结构，包括墩体和覆盖所述墩体的保护层；所述墩体包括锚固体和若干个重叠设置的垫板，所述垫板上设有与所述锚固体相匹配的锚固孔，锚固体插接在所述锚固孔内，且锚固体的下端位于地下。

本锚固结构通过将锚墩结构的改变，减小了施工难度，缩短施工时间，加快了工程进度，降低了经济成本。

优选地，所述锚固体位于地下的部分的长度为1.5-2.5m。

优选地，所述垫板包括由上至下依次设置的第一板体和第二板体；第一板体上设有第一孔体，第二板体上设有第二孔体，所述第一孔体和所述第二孔体组成所述锚固孔。

优选地，所述第一板体和所述第二板体均由金属材料制成。

优选地，所述第二板体的两端分别设有固定杆，所述固定杆穿过第二板体与地面相连。

优选地，所述保护层包括网体和喷淋在所述网体上的保护材料层，且网体沿所述墩体的外周设置。

优选地，所述墩体还包括锚具和锚索；所述锚具位于所述垫板上方并遮挡所述锚固孔，所述锚索穿过锚具与所述锚固体相连。

优选地，所述垫板与地面之间留有间隙，间隙内设有隔离层；所述锚固结构还包括与地面可拆卸连接的隔离环，所述隔离环绕所述隔离层设置。

优选地，所述隔离环包括环体、位于所述环体上的连接件和用于测量所述隔离层顶面平整度的测平件；环体内设有与所述隔离层相匹配的浇筑孔，所述测平件位于所述浇筑孔的内壁上。

优选地，所述环体包括相互连接的左环体和右环体，所述左环体和所述右环体上均设有所述连接件；连接件包括连接孔和位于所述连接孔内的连接杆；所述测平件包括位于左环体上的激光发射器和位于右环体上的激光接收器，左环体与右环体相连时，所述激光发射器和所述激光接收器相对设置。

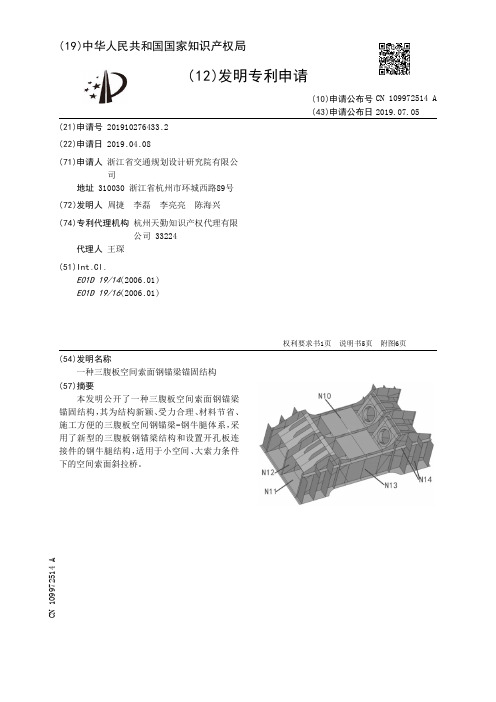

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910276433.2(22)申请日 2019.04.08(71)申请人 浙江省交通规划设计研究院有限公司地址 310030 浙江省杭州市环城西路89号(72)发明人 周捷　李磊　李亮亮　陈海兴　(74)专利代理机构 杭州天勤知识产权代理有限公司 33224代理人 王琛(51)Int.Cl.E01D 19/14(2006.01)E01D 19/16(2006.01)(54)发明名称一种三腹板空间索面钢锚梁锚固结构(57)摘要本发明公开了一种三腹板空间索面钢锚梁锚固结构，其为结构新颖、受力合理、材料节省、施工方便的三腹板空间钢锚梁-钢牛腿体系，采用了新型的三腹板钢锚梁结构和设置开孔板连接件的钢牛腿结构，适用于小空间、大索力条件下的空间索面斜拉桥。

权利要求书1页 说明书5页 附图6页CN 109972514 A 2019.07.05C N 109972514A权　利　要　求　书1/1页CN 109972514 A1.一种三腹板空间索面钢锚梁锚固结构，其特征在于：包括两个钢牛腿和一个钢锚梁，两个钢牛腿分别安装在两个索塔的内侧，钢锚梁则横跨架设在两个钢牛腿之上；所述钢锚梁包括底板、顶板以及沿纵向垂直焊接在底板上的三道腹板B1～B3，边腹板B1与中腹板B2之间对立设有两个锚箱，中腹板B2与边腹板B3之间同样对立设有两个锚箱，顶板焊接于相邻腹板且对立锚箱之间。

2.根据权利要求1所述的三腹板空间索面钢锚梁锚固结构，其特征在于：所述边腹板B1和B3外侧设有加劲肋。

3.根据权利要求1所述的三腹板空间索面钢锚梁锚固结构，其特征在于：所述锚箱包括承压板和垫板，垫板设置于承压板之上且两者均开有索孔并通过索孔对齐，承压板另一侧垂直焊接有两道顶底板，两道顶底板之间通过两块腹板连接，锚箱顶底板外侧设有加劲肋。

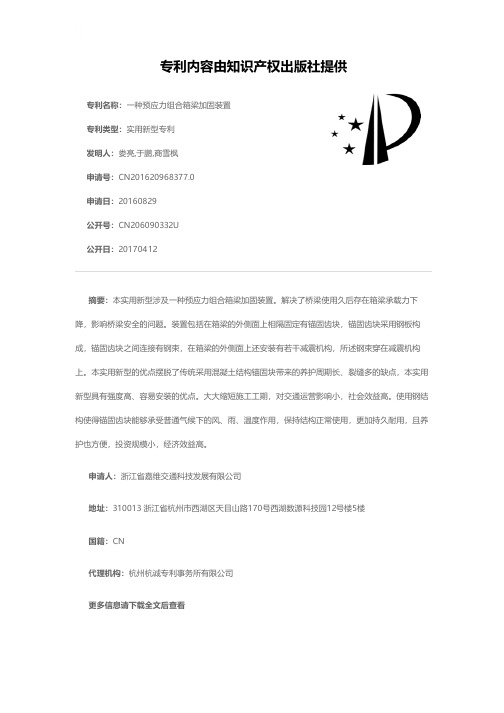

专利名称：一种预应力组合箱梁加固装置专利类型：实用新型专利
发明人：娄亮,于鹏,商雪枫
申请号：CN201620968377.0
申请日：20160829
公开号：CN206090332U
公开日：
20170412
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种预应力组合箱梁加固装置。

解决了桥梁使用久后存在箱梁承载力下降，影响桥梁安全的问题。

装置包括在箱梁的外侧面上相隔固定有锚固齿块，锚固齿块采用钢板构成，锚固齿块之间连接有钢束，在箱梁的外侧面上还安装有若干减震机构，所述钢束穿在减震机构上。

本实用新型的优点摆脱了传统采用混凝土结构锚固块带来的养护周期长、裂缝多的缺点，本实用新型具有强度高、容易安装的优点。

大大缩短施工工期，对交通运营影响小，社会效益高。

使用钢结构使得锚固齿块能够承受普通气候下的风、雨、温度作用，保持结构正常使用，更加持久耐用，且养护也方便，投资规模小，经济效益高。

申请人：浙江省嘉维交通科技发展有限公司
地址：310013 浙江省杭州市西湖区天目山路170号西湖数源科技园12号楼5楼
国籍：CN
代理机构：杭州杭诚专利事务所有限公司
更多信息请下载全文后查看。

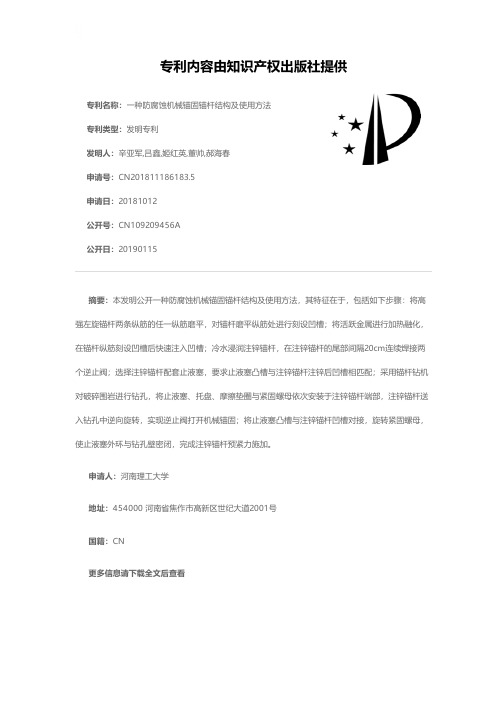

专利名称：一种防腐蚀机械锚固锚杆结构及使用方法专利类型：发明专利
发明人：辛亚军,吕鑫,姬红英,董帅,郝海春
申请号：CN201811186183.5
申请日：20181012
公开号：CN109209456A
公开日：
20190115
专利内容由知识产权出版社提供
摘要：本发明公开一种防腐蚀机械锚固锚杆结构及使用方法，其特征在于，包括如下步骤：将高强左旋锚杆两条纵筋的任一纵筋磨平，对锚杆磨平纵筋处进行刻设凹槽；将活跃金属进行加热融化，在锚杆纵筋刻设凹槽后快速注入凹槽；冷水浸润注锌锚杆，在注锌锚杆的尾部间隔20cm连续焊接两个逆止阀；选择注锌锚杆配套止液塞，要求止液塞凸槽与注锌锚杆注锌后凹槽相匹配；采用锚杆钻机对破碎围岩进行钻孔，将止液塞、托盘、摩擦垫圈与紧固螺母依次安装于注锌锚杆端部，注锌锚杆送入钻孔中逆向旋转，实现逆止阀打开机械锚固；将止液塞凸槽与注锌锚杆凹槽对接，旋转紧固螺母，使止液塞外环与钻孔壁密闭，完成注锌锚杆预紧力施加。

申请人：河南理工大学
地址：454000 河南省焦作市高新区世纪大道2001号
国籍：CN
更多信息请下载全文后查看。
