【CN209816660U】一种带滑动摩擦副的钢锚梁索塔锚固结构【专利】

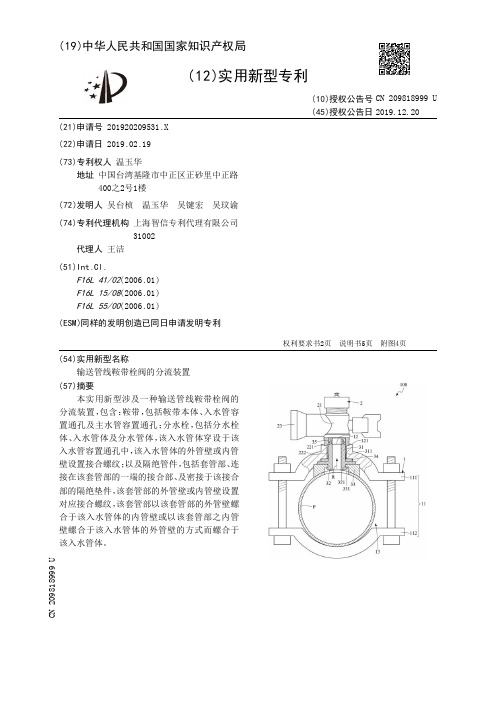

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920209531.X(22)申请日 2019.02.19(73)专利权人 温玉华地址 中国台湾基隆市中正区正砂里中正路400之2号1楼(72)发明人 吴台桢　温玉华　吴键宏　吴玟谕　(74)专利代理机构 上海智信专利代理有限公司31002代理人 王洁(51)Int.Cl.F16L 41/02(2006.01)F16L 15/08(2006.01)F16L 55/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称输送管线鞍带栓阀的分流装置(57)摘要本实用新型涉及一种输送管线鞍带栓阀的分流装置，包含：鞍带，包括鞍带本体、入水管容置通孔及主水管容置通孔；分水栓，包括分水栓体、入水管体及分水管体，该入水管体穿设于该入水管容置通孔中，该入水管体的外管壁或内管壁设置接合螺纹；以及隔绝管件，包括套管部、连接在该套管部的一端的接合部、及密接于该接合部的隔绝垫件，该套管部的外管壁或内管壁设置对应接合螺纹，该套管部以该套管部的外管壁螺合于该入水管体的内管壁或以该套管部之内管壁螺合于该入水管体的外管壁的方式而螺合于该入水管体。

权利要求书2页 说明书5页 附图4页CN 209818999 U 2019.12.20C N 209818999U权　利　要　求　书1/2页CN 209818999 U1.一种输送管线鞍带栓阀的分流装置，用以使自来水管经由所述的输送管线鞍带栓阀的分流装置而分水，所述的输送管线鞍带栓阀的分流装置包含：鞍带，包括鞍带本体、入水管容置通孔、及主水管容置通孔，所述的鞍带本体各别围置形成所述的入水管容置通孔及所述的主水管容置通孔，所述的鞍带本体环设所述的自来水管而使所述的自来水管穿设于所述的主水管容置通孔中；分水栓，包括分水栓体、以及分别自所述的分水栓体延伸出的入水管体及分水管体，所述的入水管体穿设于所述的入水管容置通孔中，所述的入水管体的外管壁或所述的入水管体的内管壁设置接合螺纹；以及隔绝管件，包括套管部、连接在所述的套管部的一端的接合部、及密接于所述的接合部的隔绝垫件，所述的套管部、所述的接合部、及所述的隔绝垫件为围置形成管件通路，所述的套管部的外管壁或所述的套管部的内管壁设置对应接合螺纹，所述的套管部螺合于所述的入水管体而相互螺合接合，所述的螺合接合的方式以所述的套管部的外管壁螺合于所述的入水管体的内管壁或是以所述的套管部的内管壁螺合于所述的入水管体的外管壁的方式而螺合接合，经相互螺合接合的所述的套管部及所述的入水管体为穿设于所述的入水管容置通孔，所述的隔绝垫件接合连通所述的自来水管，以使所述的自来水管的水依序经由所述的隔绝垫件、所述的接合部、经螺合的所述的套管部及所述的入水管体、及所述的分水栓体而流至所述的分水管体。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920500606.X(22)申请日 2019.04.12(73)专利权人 湖南省湘筑工程有限公司地址 410004 湖南省长沙市雨花区韶山南路239号办公楼(72)发明人 胡永春　谭振华　欧阳俊　雷荣华　刘宗兵　(74)专利代理机构 长沙智德知识产权代理事务所(普通合伙) 43207代理人 陈铭浩(51)Int.Cl.E01D 19/14(2006.01)(54)实用新型名称一种双层桥面拱吊杆锚固结构(57)摘要本实用新型公开了一种双层桥面拱吊杆锚固结构，包括上桥面，上桥面的正面和背面均固定连接有支撑桥拱，上桥面正面和背面的两侧均固定连接有第一固定杆，上桥面一端两个第一固定杆的一端分别贯穿支撑桥拱靠近上桥面的一端，且与支撑桥拱的另一端相平齐，上桥面正面和背面的中部均固定连接有框体，支撑桥拱内侧顶部的两侧均等距离固定连接有吊杆本体，吊杆本体外侧的上方固定连接有圆筒，圆筒的正面螺纹连接有螺杆，螺杆的尾部依次贯穿吊杆本体、圆筒和框体，且延伸至框体的外部。

该双层桥面拱吊杆锚固结构，增加了双层桥面的牢固性，避免了双层桥面在人们长时间通行后，双层桥面的吊杆锚固结构出现松动的情况，保证了人们的安全通行。

权利要求书1页 说明书3页 附图2页CN 210163779 U 2020.03.20C N 210163779U权　利　要　求　书1/1页CN 210163779 U1.一种双层桥面拱吊杆锚固结构，包括上桥面(1)，其特征在于：所述上桥面(1)的正面和背面均固定连接有支撑桥拱(2)，所述上桥面(1)正面和背面的两侧均固定连接有第一固定杆(3)，所述上桥面(1)一端两个第一固定杆(3)的一端分别贯穿支撑桥拱(2)靠近上桥面(1)的一端，且与支撑桥拱(2)的另一端相平齐，所述上桥面(1)正面和背面的中部均固定连接有框体(4)，所述支撑桥拱(2)内侧顶部的两侧均等距离固定连接有吊杆本体(5)，所述吊杆本体(5)外侧的上方固定连接有圆筒(6)，所述圆筒(6)的正面螺纹连接有螺杆(7)，所述螺杆(7)的尾部依次贯穿吊杆本体(5)、圆筒(6)和框体(4)，且延伸至框体(4)的外部，多个所述螺杆(7)的尾部分别与上桥面(1)的正面和背面螺纹连接，所述支撑桥拱(2)内侧顶部的中央固定连接有支撑杆(8)，所述支撑杆(8)的底部与框体(4)的顶部相连接，两个所述支撑桥拱(2)之间的下方固定连接有下桥面(10)，所述下桥面(10)的顶部分别与多个吊杆本体(5)的底部相连接，所述下桥面(10)底部中央的前方和后方均固定连接有固定板(11)，所述下桥面(10)顶部两侧的前方和后方均等距离开设有穿孔，多个该穿孔分别位于两个固定板(11)之间，所述固定板(11)顶部的两侧均等距离固定连接有钢丝绳(12)，多个所述钢丝绳(12)的顶部分别贯穿下桥面(10)的底部，且与下桥面(10)的顶部相平齐，所述钢丝绳(12)的顶部与吊杆本体(5)的底部相连接，所述支撑桥拱(2)内侧两侧的下方均固定连接有斜板(13)，所述下桥面(10)一端两个斜板(13)靠近支撑杆(8)的一侧分别与固定板(11)的底部相连接，所述斜板(13)顶部远离固定板(11)的一侧固定连接有液压缸(14)，多个所述液压缸(14)的输出端分别与下桥面(10)的底部相连接，所述框体(4)底部的两侧均等距离螺纹连接有螺纹管(17)，所述螺纹管(17)的底部延伸至下桥面(10)顶部的穿孔内，所述螺纹管(17)一端的上方开设有圆孔，所述螺纹管(17)的底部固定连接有连接板(18)，多个所述连接板(18)的顶部分别与下桥面(10)的底部相连接。

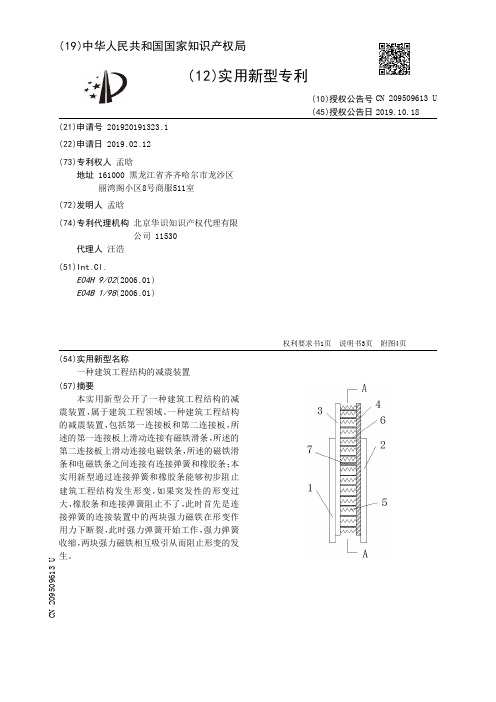

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920191323.1(22)申请日 2019.02.12(73)专利权人 孟晗地址 161000 黑龙江省齐齐哈尔市龙沙区丽湾阁小区8号商服511室(72)发明人 孟晗　(74)专利代理机构 北京华识知识产权代理有限公司 11530代理人 汪浩(51)Int.Cl.E04H 9/02(2006.01)E04B 1/98(2006.01)(54)实用新型名称一种建筑工程结构的减震装置(57)摘要本实用新型公开了一种建筑工程结构的减震装置，属于建筑工程领域。

一种建筑工程结构的减震装置，包括第一连接板和第二连接板，所述的第一连接板上滑动连接有磁铁滑条，所述的第二连接板上滑动连接电磁铁条，所述的磁铁滑条和电磁铁条之间连接有连接弹簧和橡胶条；本实用新型通过连接弹簧和橡胶条能够初步阻止建筑工程结构发生形变，如果突发性的形变过大，橡胶条和连接弹簧阻止不了，此时首先是连接弹簧的连接装置中的两块强力磁铁在形变作用力下断裂，此时强力弹簧开始工作，强力弹簧收缩，两块强力磁铁相互吸引从而阻止形变的发生。

权利要求书1页 说明书3页 附图4页CN 209509613 U 2019.10.18C N 209509613U权　利　要　求　书1/1页CN 209509613 U1.一种建筑工程结构的减震装置，包括第一连接板（1）和第二连接板（2），其特征在于：所述的第一连接板（1）上滑动连接有磁铁滑条（3），所述的第二连接板（2）上滑动连接电磁铁条（4），所述的磁铁滑条（3）和电磁铁条（4）之间连接有连接弹簧（5）和橡胶条（6）。

2.根据权利要求1所述的一种建筑工程结构的减震装置，其特征在于：所述的连接弹簧（5）包括连接装置和弹簧（10）组成，连接装置对立的两面连接有若干弹簧（10）的一端，弹簧另一端与磁铁滑条（3）和电磁铁条（4）连接，所述的连接装置包括两块强力磁铁（8）和强力弹簧（9），所述的强力弹簧（9）的两端分别与两块强力磁铁（8）固定连接。

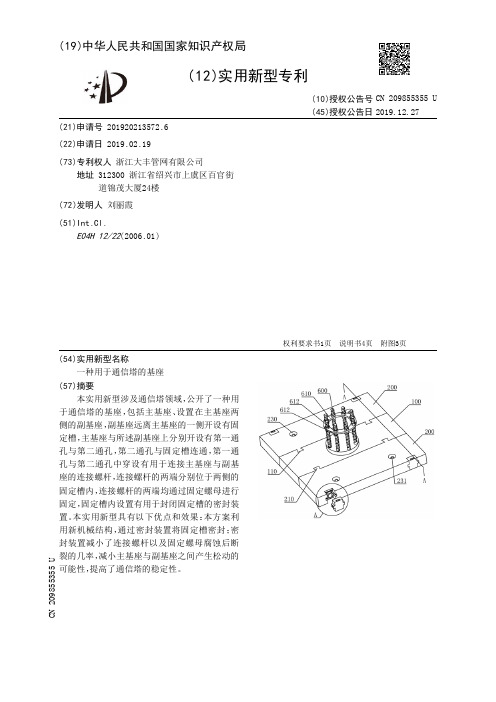

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920213572.6(22)申请日 2019.02.19(73)专利权人 浙江大丰管网有限公司地址 312300 浙江省绍兴市上虞区百官街道锦茂大厦24楼(72)发明人 刘丽霞　(51)Int.Cl.E04H 12/22(2006.01)(54)实用新型名称一种用于通信塔的基座(57)摘要本实用新型涉及通信塔领域，公开了一种用于通信塔的基座，包括主基座、设置在主基座两侧的副基座，副基座远离主基座的一侧开设有固定槽，主基座与所述副基座上分别开设有第一通孔与第二通孔，第二通孔与固定槽连通，第一通孔与第二通孔中穿设有用于连接主基座与副基座的连接螺杆，连接螺杆的两端分别位于两侧的固定槽内，连接螺杆的两端均通过固定螺母进行固定，固定槽内设置有用于封闭固定槽的密封装置。

本实用新型具有以下优点和效果：本方案利用新机械结构，通过密封装置将固定槽密封；密封装置减小了连接螺杆以及固定螺母腐蚀后断裂的几率，减小主基座与副基座之间产生松动的可能性，提高了通信塔的稳定性。

权利要求书1页 说明书4页 附图3页CN 209855355 U 2019.12.27C N 209855355U权　利　要　求　书1/1页CN 209855355 U1.一种用于通信塔的基座，包括主基座（100）、设置在主基座（100）两侧的副基座（200），其特征在于：所述副基座（200）远离主基座（100）的一侧开设有固定槽（400），所述主基座（100）与所述副基座（200）上分别开设有第一通孔（120）与第二通孔（220），所述第二通孔（220）与所述固定槽（400）连通，所述第一通孔（120）与所述第二通孔（220）中穿设有用于连接主基座（100）与副基座（200）的连接螺杆（300），所述连接螺杆（300）的两端分别位于两侧的固定槽（400）内，所述连接螺杆（300）的两端均通过固定螺母（310）进行固定，所述固定槽（400）内设置有用于封闭固定槽（400）的密封装置（410）。

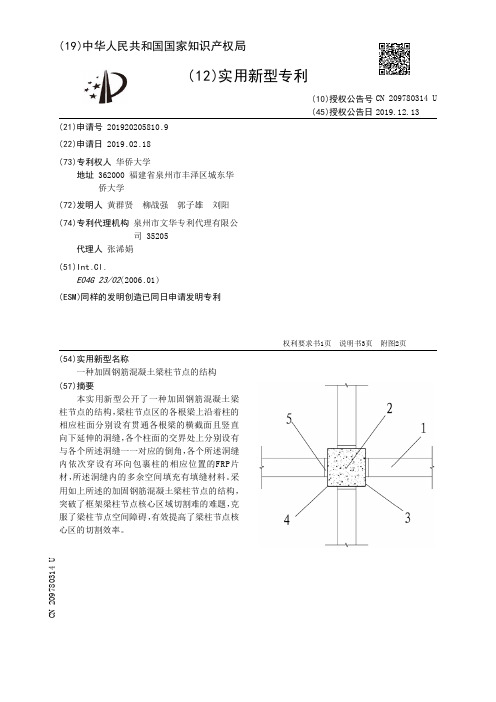

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205810.9(22)申请日 2019.02.18(73)专利权人 华侨大学地址 362000 福建省泉州市丰泽区城东华侨大学(72)发明人 黄群贤　柳战强　郭子雄　刘阳　(74)专利代理机构 泉州市文华专利代理有限公司 35205代理人 张浠娟(51)Int.Cl.E04G 23/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种加固钢筋混凝土梁柱节点的结构(57)摘要本实用新型公开了一种加固钢筋混凝土梁柱节点的结构，梁柱节点区的各根梁上沿着柱的相应柱面分别设有贯通各根梁的横截面且竖直向下延伸的洞缝，各个柱面的交界处上分别设有与各个所述洞缝一一对应的倒角，各个所述洞缝内依次穿设有环向包裹柱的相应位置的FRP片材，所述洞缝内的多余空间填充有填缝材料。

采用如上所述的加固钢筋混凝土梁柱节点的结构，突破了框架梁柱节点核心区域切割难的难题，克服了梁柱节点空间障碍，有效提高了梁柱节点核心区的切割效率。

权利要求书1页 说明书3页 附图2页CN 209780314 U 2019.12.13C N 209780314U权　利　要　求　书1/1页CN 209780314 U1.一种加固钢筋混凝土梁柱节点的结构，其特征在于：梁柱节点区的各根梁上沿着柱的相应柱面分别设有贯通各根梁的横截面且竖直向下延伸的洞缝，各个柱面的交界处上分别设有与各个所述洞缝一一对应的倒角，各个所述洞缝内依次穿设有环向包裹柱的相应位置的FRP片材，所述洞缝内的多余空间填充有填缝材料。

2.根据权利要求1所述的一种加固钢筋混凝土梁柱节点的结构，其特征在于：所述倒角为半径为20-25mm的圆弧角。

3.根据权利要求1所述的一种加固钢筋混凝土梁柱节点的结构，其特征在于：柱的各柱面对应于各所述洞缝的区域上分别涂刷有界面漆层。
