外夹式超声波流量计

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种非接触式测量流体流速的设备，广泛应用于工业生产、市政环保、水利等领域。

其安装和使用注意事项直接关系到流量计的准确性和稳定性，因此在安装和使用过程中需要格外注意。

下面将详细介绍外夹式超声波流量计的安装和注意事项。

一、外夹式超声波流量计安装1. 测量管道的准备在安装外夹式超声波流量计之前，需要对测量管道进行准备工作。

首先要确保管道内部干净、平整，并没有其他杂物和障碍物。

需要对管道进行测量，确定管道的直径和壁厚，以便选择合适尺寸的流量计。

2. 安装夹具将外夹式超声波流量计的夹具固定在测量管道上，需要确保夹具与管道的贴合度和安装稳固度。

在安装过程中应该使用合适的工具，避免损坏夹具和管道。

3. 连接传感器安装好夹具后，需要将超声波传感器连接到夹具上，并确保传感器与管道表面保持一定的距离。

传感器的安装位置需要精确测量，确保能够获得准确的流速数据。

4. 安装控制系统外夹式超声波流量计通常需要连接到控制系统中进行数据采集和分析。

在安装控制系统时，需要务必按照厂家提供的操作手册进行操作，确保接线正确、电源稳定。

5. 调试和检测在安装完成后，需要对外夹式超声波流量计进行调试和检测。

首先要对传感器进行校准，确保其准确性和稳定性。

需要对控制系统进行测试，确保数据采集和分析的准确性。

1. 防止外界干扰外夹式超声波流量计是一种非接触式测量设备，对外界干扰特别敏感。

安装和使用过程中需要确保测量环境清洁、稳定，避免其他设备的电磁干扰和振动干扰。

2. 定期维护外夹式超声波流量计在长时间运行后，会受到污垢、腐蚀等因素的影响。

因此需要定期对流量计进行维护和清洁，确保传感器和控制系统的正常运行。

3. 安全操作外夹式超声波流量计的安装和使用需要严格按照操作手册进行操作，确保安装过程中不会损坏设备，使用过程中不会出现意外。

同时要避免将设备放置在高温、潮湿、有腐蚀性气体的环境中。

4. 注意数据准确性外夹式超声波流量计的准确性直接关系到流量的计量和控制，因此需要在安装和使用过程中特别注意数据的准确性。

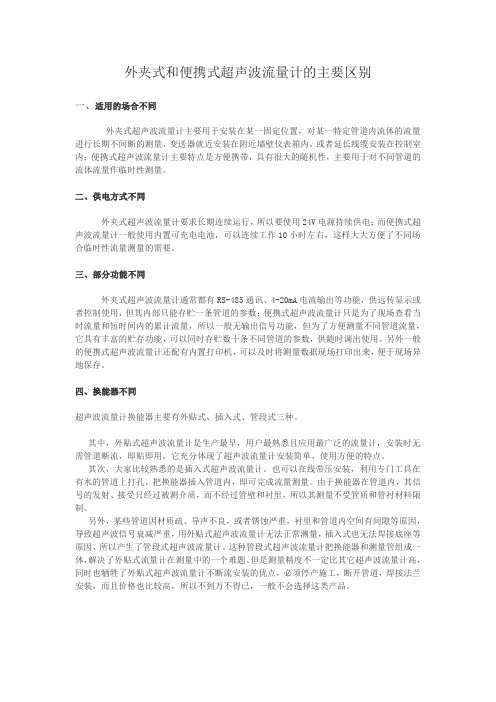

外夹式和便携式超声波流量计的主要区别一、适用的场合不同外夹式超声波流量计主要用于安装在某一固定位置，对某一特定管道内流体的流量进行长期不间断的测量，变送器就近安装在附近墙壁仪表箱内，或者延长线缆安装在控制室内；便携式超声波流量计主要特点是方便携带，具有很大的随机性，主要用于对不同管道的流体流量作临时性测量。

二、供电方式不同外夹式超声波流量计要求长期连续运行，所以要使用24V电源持续供电；而便携式超声波流量计一般使用内置可充电电池，可以连续工作10小时左右，这样大大方便了不同场合临时性流量测量的需要。

三、部分功能不同外夹式超声波流量计通常都有RS-485通讯、4-20mA电流输出等功能，供远传显示或者控制使用，但其内部只能存贮一条管道的参数；便携式超声波流量计只是为了现场查看当时流量和短时间内的累计流量，所以一般无输出信号功能，但为了方便测量不同管道流量，它具有丰富的贮存功能，可以同时存贮数十条不同管道的参数，供随时调出使用。

另外一般的便携式超声波流量计还配有内置打印机，可以及时将测量数据现场打印出来，便于现场异地保存。

四、换能器不同超声波流量计换能器主要有外贴式、插入式、管段式三种。

其中，外贴式超声波流量计是生产最早，用户最熟悉且应用最广泛的流量计，安装时无需管道断流，即贴即用，它充分体现了超声波流量计安装简单、使用方便的特点。

其次，大家比较熟悉的是插入式超声波流量计。

也可以在线带压安装，利用专门工具在有水的管道上打孔，把换能器插入管道内，即可完成流量测量。

由于换能器在管道内，其信号的发射、接受只经过被测介质，而不经过管壁和衬里，所以其测量不受管质和管衬材料限制。

另外，某些管道因材质疏、导声不良，或者锈蚀严重，衬里和管道内空间有间隙等原因，导致超声波信号衰减严重，用外贴式超声波流量计无法正常测量，插入式也无法焊接底座等原因，所以产生了管段式超声波流量计。

这种管段式超声波流量计把换能器和测量管组成一体，解决了外贴式流量计在测量中的一个难题。

外夹式超声波流量计是一种测量流量的仪器，其原理主要是根据超声波在流动的流体中测量距离（在这里是流体体积）的基本原理。

具体来说，它利用超声波在流体中传播的特性，通过检测超声波的传播时间来计算流体的体积，再换算成流量。

首先，外夹式超声波流量计使用一对超声波探头，一个固定在管道外壁上，另一个则移动在管道内部。

这个移动的探头由流速决定，从而使得超声波在两个探头之间穿过。

当超声波向介质传播时，如果介质是均匀的，其速度不会改变。

但是，当遇到流体中的障碍物（例如管道内壁）时，超声波会反射。

因此，当超声波探头接收到反射回来的信号时，就可以确定两个探头之间流体的体积（即流速）。

在这个过程中，流量计会根据检测到的超声波频率和管道截面积来计算流量。

管道截面积已知（由流量计内部刻度决定），而超声波频率则是由超声波发射器发出的。

此外，外夹式超声波流量计还具有一些特殊的设计，如使用夹在管道外的探头，可以避免管道内流体对探头的影响，提高测量精度。

同时，这种设计还可以减少管道内壁的腐蚀和结垢，从而延长测量使用寿命。

另外，外夹式超声波流量计使用方便，无需停产即可安装和测量。

它适合测量各种形状的管道，如直线管道、U型管等。

而且，由于其测量准确度高、测量范围广，因此在工业生产中得到了广泛应用。

总的来说，外夹式超声波流量计的原理是基于超声波在流体中的传播特性，通过检测超声波的传播时间来计算流体的体积，再换算成流量。

其特殊的设计和优点使得它在工业生产中具有广泛的应用。

外夹式超声波流量计的设计选型、实际应用及注意事项根据转换器的安装方式，超声波流量计可分为外夹式、管段式和插入式。

外夹式超声波流量计是将换能器连接到外部通道的超声波流量计。

1、设计选型外夹式超声波流量计主要用于测量管外和管道附近的换能器安装。

信号发生通道和信号接收通道是一种比较复杂的转换器安装方式，需要合适的设备穿过管道和液体介质，粗略的测量结果并不准确。

因此，在选择传感器时，必须考虑传感器的防护等级，海洋石油平台根据使用环境一般选择IP56以上，另外，还需考虑传感器安装位置的选择。

阀门、泵和大功率设备应尽量远离管道安装，以免外界因素对测量结果产生重大影响。

流量计探头安装时尽量将探头安装在光滑的地方，或在管道安装位置使用砂纸等抛光剂处理锈迹和沥青，或使用双工消除位置不平整。

还应采用专用设备用外夹固定超声波流量计，避免影响流体流量测量的连续性。

另外，由于测量管段条件复杂，难以接近和观察，便携式流量计可用于提高测量的稳定性和可靠性。

2、实际应用根据深水油气田开发设计原则，首先考虑是测量方式可靠，即：①取样装置在运行中不会发生机械强度或电气回路故障而引起事故；②测量仪表无论在正常生产或故障情况下都不会影响生产系统的安全。

因此，在高温高压下冲蚀较严重的场合，不推荐使用结构强度低的靶式、涡轮或插入式流量计。

参照此设计原则，南海某油气田深水开发气田所选用的为外夹式超声波流量计。

3、安装位置为避免环境等外界因素对外夹式超声波流量计的测量结果产生重大影响，相关工作人员应连续按标准顺序安装带支架的开关、探头等器件。

选择流量计的安装位置时，要考虑对直管段的要求，原则是前10D后5D，并保证流量计安装在相对平坦的位置。

为确保测量管内没有异物或气泡，外夹式超声波流量计应与管子成45°安装，最好在水平中心。

此外，应确保流量计安装周围没有沥青、铁锈等，必要时用砂纸等工具打磨，完成流量计安装的表面处理。

安装阶段分为传感器安装和探头安装。

外夹式超声波流量计优缺点分析1、外夹式超声波流量计的优点与其他类型的超声波流量计相比，带有外部夹具的超声波流量计具有不成比例的优势。

例如：带外卡箍的外夹式流量计，可以将探头安装在管道的外表面，以保证连续流动和流量测量而不损坏管道，同时避免了在高压力情况下部分元器件面临冲刷损坏导致杂物进入油气输送管道的风险。

此外，由于压力低且几乎为零，市场上大口径超声波流量计的价格非常高。

带有外部夹具的超声波流量计未正确校准或检查，任何流量计在使用前都必须进行校准或检查。

检查或校准需要参考流量，选择提供标准流量的流量计很重要。

便携式超声波流量计通常具有3种探头。

这3种探头适用于不同的管线，在某种意义上可以与主机配套使用，构成单一的流量计。

在进行流量校准时，需要使用不同直径的校准装置对这三种探头进行校准，并校准它们以匹配被测管道。

正确的是检查或校准标准流量组上的许多便携式超声波流量计管，尽可能使用与所用管相同或相似的校准，并确保为流量计配置的每组探头都经过校准。

为避免混淆，注明校准和探头编号。

具有时间间隔的外孔径超声波流量计对测量介质中混入的气泡特别敏感，会导致流量计读数不稳定。

如果存储气体位于安装探头的位置，则流量计将无法工作。

因此，外夹式超声波流量计的安装位置应尽量避开泵出口、强磁场、电场、高管线点等。

2、外夹式超声波流量计的缺点被测液体的温度受到超声波探头与管道耦合材料耐温能力的限制，高温下被测液体的声速原始数据并未完全受到影响。

目前，国内超声波流量计仅用于测量200℃以下的液体。

超声波流量计的测量电路比常规流量计复杂。

因为在常规的工业测量中，流体的速度通常为几米每秒，声波在液体中的传播速度约为1500m/s。

因此，被测流体的速度（流速）对声速的变化以及10−3阶的大小影响最大。

如果速度测量精度需要达到1%，那么声速测量精度必须在10−5~10−6，所以需要一条完美的测量线。

这也是为什么只有随着集成电路技术的飞速发展，超声波流量计才能使用的原因。

外夹式超声波流量计简介外夹式超声波流量计（Clamp-On Ultrasonic Flowmeter）是一种采用高精度超声波传感技术实现的流量测量仪器。

它不需要切割管道，不需要停机，也不会污染管道介质。

这种流量计能够适用于多种流体介质，涵盖了水、油、化工及天然气等领域，适用于各种管道尺寸。

因此，外夹式超声波流量计在现代工业生产和交通等领域得到了广泛的应用。

工作原理外夹式超声波流量计能够通过超声波的传播时间差来得到流体的流速，从而计算出管道内的流量。

它采用了非侵入、高精度的测量方法，对被测液体无需任何影响。

外夹式超声波流量计需要将传感器分别安装在管道的两侧，通过超声波信号的反射和折射完成流量数据的测量。

传感器主要由发射器和接收器两个组成部分组成。

发射器发出超声波信号，信号在液体中传播并被接收器接收。

由于信号在流速和流体密度的影响下会发生变化，通过接收器收集到的反射信号，可以测量出管道中液体的流速。

外夹式超声波流量计还采用了多径测量技术，通过测量不同路径上的信号传播时间差，消除了信号中的不稳定性和异常数据，提高了测量精度。

应用场景外夹式超声波流量计的应用场景非常广泛，不仅适用于流量较大的管道，也适用于较小的管道。

同时，它是一种非侵入式的测量方法，不会对管道的运行产生任何影响。

因此，外夹式超声波流量计被广泛应用于下列领域：工业领域外夹式超声波流量计在工业生产过程中得到了广泛应用。

它可以用于水、油和化工生产等领域，也适用于能源、采矿和造纸等行业。

在工业领域，它常常用于监测生产流程中各个管道中流体的流速和流量，从而帮助企业掌握生产过程中的工艺参数，提高运营效率。

商业领域外夹式超声波流量计还可以用于商业领域，如超市、商场、酒店等。

它可以用于监测水和油等液体的流量，帮助商家掌握运营过程中各水、油管道中的流量情况，从而减少浪费、优化管理。

同时，它还可以用于商业领域中的节能环保和安全生产等方面，从而发挥着积极的作用。

外夹式超声波流量计的选型及应用特点1、选型及注意事项按照转换器的安装方式，外夹式超声波流量计的选择和安装可分为外夹式、管段式和插入式。

外夹式超声波流量计是将换能器连接到外部通道的超声波流量计。

这种安装方式是超声波换能器3种安装方式之一，安装维修方便。

但传感器信号的传输和接收通道非常复杂，必须穿过管道、衬里和液体介质，测量精度较低。

仪器型号的选择是仪器应用领域的一项非常重要的工作。

同时，为了避免湍流引起的测量误差，应尽可能测量液体的直线度。

测量点应尽量远离强无线电和强磁场源。

管材应均匀致密，以利于超声波传输，还应充分考虑管道中的沉积物，测量位置时尽量选择无标度区。

2、应用特点外夹式超声波流量计特点之一是传播率扩大，气体吸收超声波能量的能力很强，其次是液体和固体。

因此，在单液体超声波流量计中，外夹式超声波气体的测量精度通常不高。

为了提高测量精度和信号强度，一部分超声波流量计采用多通道定位方法，利用多级测量数据计算重力值的平均流速，而另一部分超声波流量计使用宽波束。

该技术允许使用变频器发送的声束在很宽的频率范围内扫描和搜索管道的自由壁，使管道成为变频器的一部分，并允许声音覆盖被测介质的更宽截面。

有数据表明，宽波束技术可为低声道提供高稳定性和重复性，可测量的最小管径可达6.35mm。

多普勒法是利用超声波的多普勒效应，通过测量流体的上下游频率偏差来反映流体的流速，从而测量流量。

传播速度差法还包括时间差法、相位像差法、直接时间差法等。

当被测液体不含高浓度悬浮颗粒时，通常采用时间偏差法；多普勒法则用于检测被测液体中的大量悬浮颗粒。

根据管道中超声波反射体的数量，外夹式超声波流量计可分为“Z”“V”“N”等安装方式。

对于安装在“Z”型超声波流量计上的超声波，超声波直接传入管道，无折射，信号衰减小。

建议安装直径>300mm的管道，优先采用“Z”型。

“V”型超声波流量计的超声波束在管道中反射一次，流过液体两次；“H”型超声波流量计的超声波束在管道中反射2次，液体通过3次。

外夹式超声波流量计的安装注意外夹式超声波流量计是一种常用的流量测量设备，它主要通过超声波来测量液体或气体的流量。

在安装过程中，需要注意一些问题，以确保测量准确、安全可靠。

本文将介绍外夹式超声波流量计的安装注意事项。

安装前检查在安装前，需要对流量计进行检查，确保各个部件完好，没有损坏。

同时还需要检查传感器和控制器之间的线缆是否完好，并进行清洁。

如果发现线缆损坏或者脏污，需要及时更换或清洗。

安装位置选择外夹式超声波流量计可以安装在水平、竖直或斜向的管道上。

在选择安装位置时需要注意以下几个方面：1.安装位置要在流动处，避免产生涡流；2.安装位置要远离管道的任何形式的障碍物，以保证流体的均匀分布；3.安装位置要远离任何产生噪音的设备；4.安装位置要尽量靠近传感器和控制器之间的线缆连接处，以减少线缆长度，避免电信号干扰。

安装过程步骤安装过程需要注意以下几个步骤：1.清洗管道表面在进行安装之前，需要先清洗管道的表面，确保表面没有污垢和凹凸不平的情况，以确保传感器能够紧密地贴合在管道表面。

2.安装传感器和控制器之间的线缆将传感器和控制器之间的线缆从管道两侧的洞口穿过，并将其固定在管道上方的支架上。

在更换电缆时需要注意选择质量稳定的电缆。

传感器和控制器之间的线缆长度不能超过规定的距离，以免影响信号质量。

3.安装传感器将传感器朝向管道表面部署，坚固地安装在管道上。

为了确保传感器运行正常，传感器的表面应该和管道表面保持紧密的贴合，以保证超声波信号准确地通过管道内流体到达传感器。

4.连接管道和控制器将管道与控制器相连接，根据具体的安装要求进行接线。

在接线时需要确保电气连接牢固可靠，避免出现电流干扰和锈蚀问题。

安装后注意事项安装完成后，需要对外夹式超声波流量计进行必要的检查和维护。

以下是需要注意的几点：1.校准：安装完成后，需要对流量计进行校准，确保测量数据的准确性。

2.维护管理：定期清洗维护控制器和传感器，检查电缆和接线的连接状态，确保安装的系统始终处于良好的工作状态。

外夹式超声波流量计使用说明一、什么是外夹式超声波流量计？外夹式超声波流量计是一种用于测量液体流量的先进设备。

它采用超声波技术，通过测量流体中超声波的传播时间来计算流量。

与传统的流量计相比，外夹式超声波流量计具有更高的精度和更广泛的应用范围。

二、如何正确使用外夹式超声波流量计？1. 安装前准备在安装外夹式超声波流量计之前，首先需要确保管道干净，并清除其中的杂质和残留物。

同时，检查设备是否完好无损，确保传感器与管道之间的连接紧密。

2. 安装传感器将传感器正确安装在管道上，并确保其与管道之间的夹持紧密。

确保传感器的位置正确，不受外界干扰，并且与管道的内径相匹配。

3. 连接设备将外夹式超声波流量计与电源和显示器连接。

确保连接安全可靠，避免电源和信号线受到干扰。

4. 启动设备按下设备上的启动按钮，等待设备启动完成。

在启动过程中，设备会进行自检和校准，确保其工作正常。

5. 设置参数根据实际需求，设置外夹式超声波流量计的相关参数，如流体类型、管道尺寸等。

确保参数设置正确，以保证测量结果的准确性。

6. 测量流量将待测流体通过管道，观察显示器上的流量数值。

外夹式超声波流量计会实时显示流量数据，并可以记录历史数据。

7. 维护保养定期清洁外夹式超声波流量计，确保传感器表面干净，并及时更换损坏或老化的零部件。

同时，避免设备受到撞击和振动，以免影响测量结果。

三、外夹式超声波流量计的优势和应用领域1. 优势：外夹式超声波流量计具有精度高、响应速度快、使用寿命长等优点。

它可以测量各种液体，无论是清洁液体还是带有固体颗粒的液体，都可以准确测量。

2. 应用领域：外夹式超声波流量计广泛应用于化工、石油、水处理、制药等行业。

它可以用于监控流体的流量、管道的状况以及流体的质量等方面。

总结：外夹式超声波流量计是一种先进的流量测量设备，使用它可以准确测量各种液体的流量。

正确安装和使用外夹式超声波流量计对于获取准确的测量结果非常重要。

外夹式超声波流量计具有精度高、响应速度快等优势，广泛应用于化工、石油、水处理、制药等行业。

外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种用于测量液体流量的先进设备，广泛应用于化工、石油、水利等领域。

其安装和使用需要注意一些细节和注意事项，以确保其正常运行和准确测量，下面将就外夹式超声波流量计的安装和注意事项进行详细介绍。

一、安装前的准备工作1. 确定安装位置：在安装外夹式超声波流量计前，要首先确定其安装的位置。

安装位置的选择应考虑到管道的特性、流速、介质温度等因素，一般要求安装在直管段上游10D处和下游5D处，以确保流量计的准确测量。

2. 准备安装工具：安装外夹式超声波流量计需要一些基本的工具，如扳手、螺丝刀、螺栓等，确保在安装过程中能够顺利进行操作。

3. 确认管道参数：在安装前，还需要对管道的参数进行确认，包括管道的材质、直径、壁厚、介质流速等，这些参数都将影响到流量计的安装方式和测量准确性。

二、安装步骤1. 清洁管道表面：在安装外夹式超声波流量计前，需要先清洁管道表面，确保没有杂质、油污等影响安装效果的物质。

2. 安装夹持器：将夹持器安装在管道上游10D处和下游5D处，并确保夹持器的位置水平、垂直。

夹持器是安装外夹式超声波流量计的基础，安装不稳定将影响测量准确性。

3. 安装传感器：将外夹式超声波流量计的传感器安装在夹持器上，根据流量计的具体型号和要求进行固定，再通过连接线将传感器与智能终端连接。

4. 连接电源：将外夹式超声波流量计的电源线连接到电源上，进行电源测试，确保设备能够正常开机。

5. 调试设备：在安装完成后，还需要对外夹式超声波流量计进行调试，包括检查传感器的固定情况、连接线路的稳定性等，确保设备可以正常工作。

三、注意事项1. 防水防潮：外夹式超声波流量计的传感器部分要求防水防潮，安装时要注意传感器的接口部分是否已正确密封，避免因水汽或液体渗入而造成传感器损坏。

2. 避免振动干扰：外夹式超声波流量计的传感器对外界振动比较敏感，应避免在安装附近设置振动源，如重型机械设备、高速流体等，避免振动对测量的影响。
