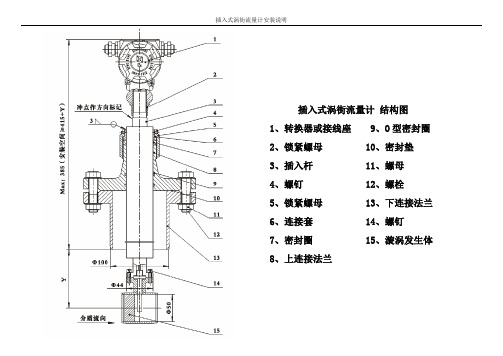

插入式涡街流量计结构图
1、转换器或接线座 9、O型密封圈
2、锁紧螺母 10、密封垫
3、插入杆 11、螺母
4、螺钉 12、螺栓
5、锁紧螺母 13、下连接法兰
6、连接套 14、螺钉
7、密封圈 15、漩涡发生体
8、上连接法兰
图A 图B 图C 图D 插入式涡街流量计 安装说明： 1、在管道上选择插入式涡街流量计安装地点时应保证上游直管段长度≥15D ，下游直管段长度≥5D 。
2、在管道上用气割方法开一个Φ100MM 的圆孔，孔的周边应无毛刺，以保证探头顺利通过。
3、在管道圆孔处焊上法兰短管（随机配套的下连接法兰），焊时应注意垂直方向，焊后要求轴线与管道轴线相正交，且法兰短管的延长线通过管道
横面的圆心。
（见图B/C ） 4、涡街流量计下连接法兰以下插入杆的长度Y 值的确定，以出厂的实际标定为准，用户无需调整。
如特殊情况下，用户需应按照如下规定适当调整：一般在管道口径为400MM 以上时，优先采用平均流速点测量法，探头插入深度为Y=0.25R~0.25D 。
当测量管道直径为400MM 以下
时，采用中心流速点测量法，插入深度为Y=0.5D 。
5、在管道开孔完成后，下连接法兰焊接前，应先保证流量计主体安装后奇旋涡发生体的方向同管道流向平行
（图D ），以此确定下法兰螺丝孔位置，再进行焊接。
6、涡街流量计可垂直地面向上或者平行地面安装，不可垂直地面向下安装；如管道在露天地方，应安装防雨罩。

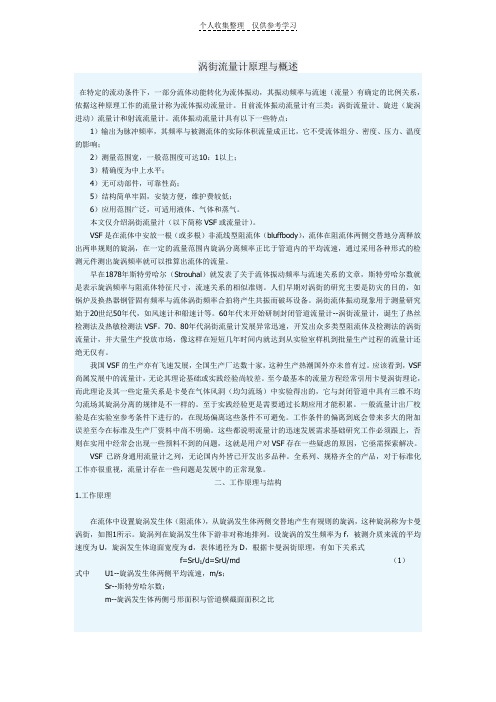

涡街流量计原理与概述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。
目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。
流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。
本文仅介绍涡街流量汁（以下简称VSF或流量计）。
VSF是在流体中安放一根（或多根）非流线型阻流体（bluffbody），流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。
早在1878年斯特劳哈尔（Strouhal）就发表了关于流体振动频率与流速关系的文章，斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸，流速关系的相似准则。
人们早期对涡街的研究主要是防灾的目的，如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备。
涡街流体振动现象用于测量研究始于20世纪50年代，如风速计和船速计等。
60年代末开始研制封闭管道流量计--涡街流量计，诞生了热丝检测法及热敏检测法VSF。
70、80年代涡街流量计发展异常迅速，开发出众多类型阻流体及检测法的涡街流量计，并大量生产投放市场，像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有。
我国VSF的生产亦有飞速发展，全国生产厂达数十家，这种生产热潮国外亦未曾有过。
应该看到，VSF 尚属发展中的流量计，无论其理论基础或实践经验尚较差。
至今最基本的流量方程经常引用卡曼涡街理论，而此理论及其一些定量关系是卡曼在气体风洞（均匀流场）中实验得出的，它与封闭管道中具有三维不均匀流场其旋涡分离的规律是不一样的。

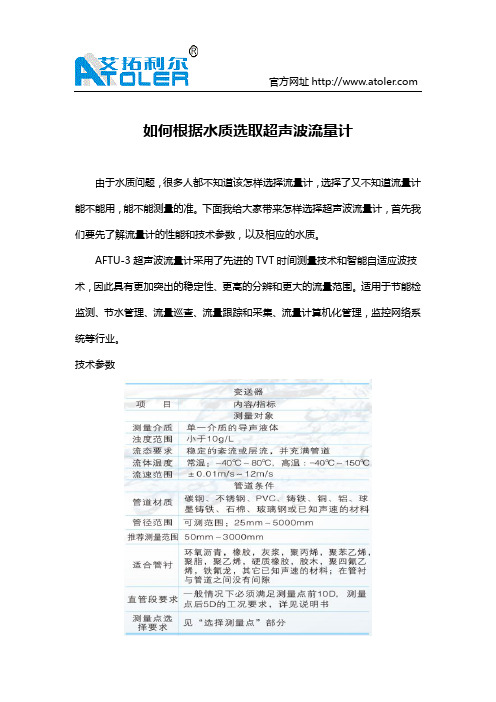

官方网址 如何根据水质选取超声波流量计由于水质问题，很多人都不知道该怎样选择流量计，选择了又不知道流量计能不能用，能不能测量的准。
下面我给大家带来怎样选择超声波流量计，首先我们要先了解流量计的性能和技术参数，以及相应的水质。
AFTU-3超声波流量计采用了先进的TVT时间测量技术和智能自适应波技术，因此具有更加突出的稳定性、更高的分辨和更大的流量范围。
适用于节能检监测、节水管理、流量巡查、流量跟踪和采集、流量计算机化管理，监控网络系统等行业。
技术参数官方网址关于水质得看流体中颗粒大小、颗粒含量、气泡含量及电磁等因素对超声波流量计测量的影响。
如果您想要了解更多关于超声波流量计方面的信息？成都永浩电工程技术有限公司就是一个不错的选择！官方网址 成都永浩机电工程技术有限公司引进德国先进的技术，开发了艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代。
研发的AP200系列压力变送器采用了先进的模块一体化设计，独立菜单操作，液晶背光显示。
产品变送器防护等级达到IP65~IP68，适应于潮湿、浸泡等恶劣环境下的使用。
成都永浩机电工程技术有限公司成立于2006年，是专注于自动化技术的领导厂商。
面对日益严峻的环境问题以及工业自动化落后的现状，永浩长期致力于自控仪表及自控系统的研发、集成，秉乘“开创智能、环保新时代”的经营使命，整合国际先进自动化技术，持续开发创新节能产品及解决方案，不断努力提升自控技术在各行业的应用和转化，以减轻环境问题对经济发展的冲击以及劳动力成本攀升对工业制造的制约。
近年来，永浩已逐步从自控仪表的提供商成功转型为整体解决方案的服务商，深耕“传感层产品”、“控制层产品”及“行业解决方案”三大业务范畴。
成都永浩机电工程技术有限公司是台达产品经销商，专注于自动化过程控制，现场仪表设计、销售服务的现代化高新技术企业，公司引进德国先进的技术，开发艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代，自投入市场以来，广泛应用于石油、化工、电力、冶金、环保、制药、水处理等行业，得到了广大用户的一致好评。
淮安嘉可自动化仪表有限公司
超声波流量计的分类
超声波流量计分为管段式和外夹式。
管段式超声波流量计又分为内嵌式和插入式，内嵌式是超声探头镶嵌在流量计本身的管壁上，流量检测比较稳定，探头调试安装后不能随意拆卸；插入式超声波流量计是安装在被测管道上，探头经过在管道上打孔后安装在合适的孔内进行流量测量。
外夹式（手持式）超声波流量计有单独的显示，探头可以多组，携带方便，可以直接对有液体流动的管道进行测量。
目前在检测在线流量计过程中，多使用外夹式超声波流量计。
但从很多实际检测情况反映，外夹式超声波检测精度不够高，而且外夹式在超声波流量计安装和检测过程中还有很多需要注意的问题。

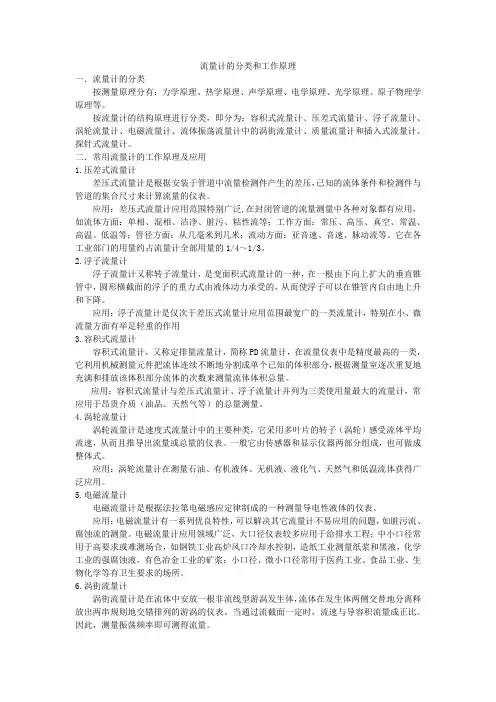

流量计的分类和工作原理一．流量计的分类按测量原理分有：力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
