DCT1158W插入式超声波流量计说明书

一、简介HHCD系列电磁流量计的产品性能符合行业标准JB/T9248-1999。

在出厂前必须通过多个技术指标的严格检验。

流量计到货后，请您务必检查其外观，确认运输过程中仪表有无损坏。

请参考本章内容检查仪表附件。

HHCD插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。

它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大等缺陷，根据尼库接磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。

特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管道，水泥管道上安装。

插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。

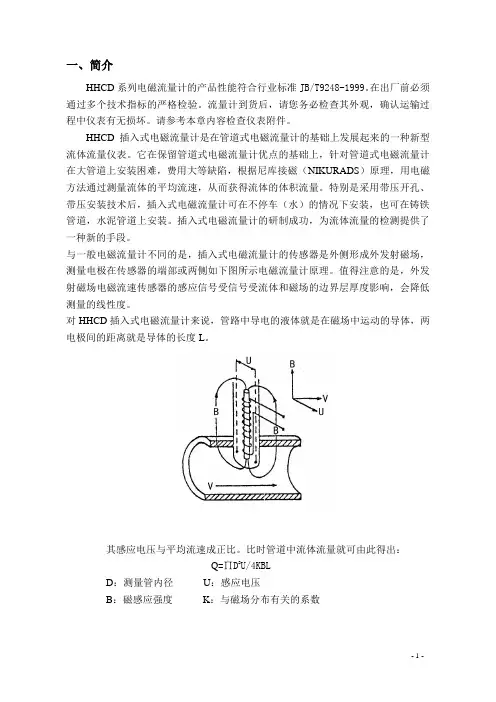

与一般电磁流量计不同的是，插入式电磁流量计的传感器是外侧形成外发射磁场，测量电极在传感器的端部或两侧如下图所示电磁流量计原理。

值得注意的是，外发射磁场电磁流速传感器的感应信号受信号受流体和磁场的边界层厚度影响，会降低测量的线性度。

对HHCD插入式电磁流量计来说，管路中导电的液体就是在磁场中运动的导体，两电极间的距离就是导体的长度L。

其感应电压与平均流速成正比。

比时管道中流体流量就可由此得出：Q=∏D2U/4KBLD：测量管内径U：感应电压B：磁感应强度K：与磁场分布有关的系数1.1、检查型号和规格型号和技术规格可从电磁流量计铭牌、出厂校验单上查到，检查一下该仪表型号和技术规格是否与所定仪表型号和技术规格一致。

如果产品出现质量问题或者您在使用仪表中遇到问题需要和我公司联系时，请说明仪表的型号规格和编号，便于我们解决问题。

1.2、装箱单流量计到货时，应确认下列物件是否装箱传感器（一台）转换器（一台）（仅限分体式）使用说明书（一份）校验单（一份）合格证（一份）电缆（仅限分体式，用户定购长度）外配法兰（用户定购时配备）螺栓螺帽（用户定购时配备）密封胶（用户需现场密封时配备，一般情况出厂已密封）防爆合格证（仅限防爆型产品）1.3、贮存注意事项产品到货后，如果仪表需要存放一段较长的时间，特别要注意以下几点：1、用原包装箱好仪表，尽量保持与发运出厂前状态一样。

一产品简介§1.1 引言欢迎您购买新一代性能更优异、功能更强大、采用专利技术制造的超声波流量计/热量表。

新一代超声波流量计/热量表是集多年专业生产制造超声波流量计/热量表的技术与经验，采用TI的MSP430FG4618低功耗单片机，最新开发的一种高性能、低价格、高可靠性、功能强大的超声波流量计/热量表。

选用了国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。

硬件设计简单、软件功能强大。

采用低电压多脉冲平衡发射接收的专利技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。

新一代超声波流量计/热量表可选购下列新增功能：遥控操作键盘、内置数据存储器32M、外置数据存储器2G、HART 协议。

§1.2 超声波流量计/热量表的特点测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%。

每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。

隔离型RS485接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。

带有3路精度0.1%的模拟输入接口，可连接温度、压力、液位等信号。

1路4-20毫安模拟输出可作为流量/热量变送器。

2路3线制PT100电阻信号输入可作为热量表。

3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。

带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。

污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。

超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行插入传感器。

具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。

本文作者： 深圳得加利水处理科技有限公司
超声波明渠流量计
一、产品简介
明渠流量计积算仪是一款通用工业智能仪表，具有工业通用 4-20mA，0-20mA，1-5V，0-5V 等线性信号输入方式，及 RS485 串口输入功能（可选）。本仪表集成两路信号输入控制模块，可同 时分别控制每路信号，也可以对两路做相关运算，并显示和输出结果。配合本公司的超声波液位 计使用，可组成液位差控制系统。本仪表集成明渠流量积算仪功能，可作为明渠流量计使用。创 新数据源设计，使应用更具灵活性。
0~13
48
第 2 行显示 第 2 行显示数据源（表 5-1）
0~13
本文作者： 深圳得加利水处理科技有限公司
超声波明渠流量计
49
第 3 行显示 第 3 行显示数据源（表 5-1）
50
第 4 行显示 第 4 行显示数据源（表 5-1）
51
省电模式 0 常开，1 白天，2 无按键（关背光）
52
菜单密码 进入菜单的密码
43
IN 数学运算 数学运算公式(表 8-1)
0~9999999
44
时间设置 系统时间设置
0
45
时钟调速 时钟调速（间隔多少秒增或减一秒）
-9999999~9999999
46
自动打印 自动打印时间间隔分钟数（0 为不自动打印） 0~9999999
47
第 1 行显示 第 1 行显示数据源（表 5-1）
菜单翻页，长按退出菜单
菜
进入菜单项
单
列
表
下翻页
上翻页
确认输入 数 字
移位 输 入
加数 状 态
减数
断电后，按住 通电还原出厂设置。数字加数顺序是从 0～9 . － 循环， 减数相反。 本机菜单分为输入菜单、输出菜单、流量菜单、系统设置、历史数据五组。详见下表：

超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。

本说明书将详细介绍超声波流量计的使用方法和注意事项。

二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。

2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。

3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。

b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。

四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。

2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。

3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。

4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。

5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。

五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。

2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。

3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。

4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。

5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。

六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。

超声波明渠流量计简易操作说明1、按键功能面板上有三个按键，通过这三个按键可对仪表进行调试。

调试后液晶屏幕上显示测量值。

SET键键◇进入菜单项◇移动光标◇确认菜单项◇选择菜单项◇确认参数修改◇参数修改2、仪表通电显示后，按设置键（SET）进入一级菜单。

3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。

（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA流量值”和“20mA流量值”4mA流量值：瞬时流量等于这个值时输出4mA.20mA流量值：瞬时流量等于这个值时输出20mA.“4mA流量值”和“20mA流量值”在菜单中的位置见附表二菜单结构图。

5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。

最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。

使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。

（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1工作状态”项选择“开启”，“2三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。

②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2矩形堰”→“1工作状态”项选择“开启”，并且在“2标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。

③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3梯形堰”→“1工作状态”项选择“开启”，并且在“2堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。

④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。

根据喉道宽“b”，从“附表二巴歇尔槽水位-流量公式”中查出修工系数c和指数n，输入到菜单“9堰槽类型”→“4巴歇尔槽”→“2修工系数c”和“3指数n”。

Modbus-RTU 隔爆
128×64 点阵式液晶显示屏，7 位瞬时流量，11 位累积流量及状态提示符。 3 按键参数配置
16Hz 主电源供电模式或 0.5Hz 电池供电模式
四、仪表尺寸
4.1 转换器外形尺寸
4.2 传感器外形尺寸（法兰连接）
3
中环天仪股份有限公司
超声波流量计使用说明书
公称直径 DN(mm)
输出
单声道
双声道
DN50~DN300
DN100~DN1000
±1.0%
0.01 m/s ~ 10m/s
±0.5%
4.0MPa(DN50~DN80) 2.5MPa(DN50~DN300) 1.6MPa(DN50~DN300)
2.5MPa(DN100~DN500) 1.6MPa(DN100~DN1000)
二、 工作原理
超声波流量计的工作原理是超声波在管道中的传播时间受管道中的流速 的影响，逆流传播时间比顺流传播时间要长，且传播时间差与流速成正比。计 算公式如下：
1
中环天仪股份有限公司
超声波流量计使用说明书
v
=
L 2 cos θ
⋅
Tup
ΔT ⋅ Tdown
其中：
L －传播距离；
Q = πD2 ⋅V
4
中环天仪股份有限公司
超声波流量计使用说明书
一、概述
z LSZ-G系列超声波流量计采用时差法测量原理，运用高可靠性的信号处理电 路，经过采样、计算、修正等复杂算法实现流速的测量。 z 双声道测量精度可达±0.5%，重复性精度优于±0.1%。 z 全焊接弹压可在线拆装式探头结构，密封性能优异，防护等级IP68。 z 独特的信号发射与接收电路，防错波检测技术，提供可靠的信号检测。 z 可测介质包括水、废水、油类等均匀稳定液体，应用领域包括给水排水、石 油化工、供暖发电、造纸冶金、食品医药等诸多行业，能满足大部分工业现场 对液体流量的准确测量与监控的需求。 z 系统输出包括脉冲输出、开关量报警输出、4~20mA电流输出等多种方式， 适应不同工况要求。 z 128×64点阵式液晶显示屏，层级式菜单结构，显示内容丰富，可通过按键 或通讯进行实时仪表参数设置。

管扎
耦合剂
安装配件
1. 说明书 2. 装箱清单 3. 安装图
第 1 页 共 34 页

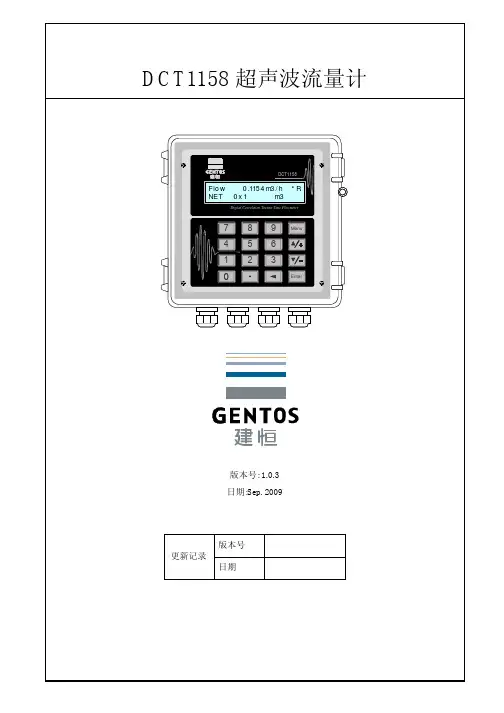

DCT1158 超声波流量计
目录
1. 变送器的安装和接线.......................................................................................... 4
4.2. 安装检查 ..................................................................................................................................................11 4.2.1. 信号强度 ..........................................................................................................................................11 4.2.2. 信号质量（Q 值） .........................................................................................................................12 4.2.3. 总传输时间、时差 ..........................................................................................................................12 4.2.4. 传输时间比 ......................................................................................................................................12 4.2.5 安装时需注意的问题 ......................................................................................................................12

概述本说明书只作为简易操作手册，用户需了解详细操作欢迎来电咨询。

新一代的产品继续沿用了原先铲平的操作界面，只是个别的菜单功能做了增减，同时又开发了4键盘、串口键盘和软件键盘（通过RS485连接），几种键盘可替换使用。

新一代产品增加了以下特点和功能：1、硬件模块化设计，生产及维修操作简易；2、内置4M字节数据记录器，可记录20万行定时输出或即时打印数据；3、电气隔离RS485接口，含MODBUS、M-BUS、FUJI等10多种通讯协议；4、电气隔离0-20mA或4-20mA电流环输出，可选环路供电方式（两线制）；5、可选HART协议；6、符合CJ128国家热表标准的热量测量功能；7、8-36VDC,8-30VAC,220VAC供电方式可选；8、具有手动累积器及批量控制器等功能；9、年月日累积记录功能，可记录前512天（每天）、前128个月（每月）的累积流量及累积热量等数据；10、记录并查阅前32次上断电时间及其它数据；11、间隔可设定范围为1秒到24小时一次的自动数据记录或输出功能，有多大22项输出内容；12、三路精度为0.1%的模拟输入；使用前请先了解产品的工作电源和型号，防止误接造成不正常工作或损坏。

固定式超声波流量计技术特点：1、测量精度：1%；2、工作电源：隔离DC8-36V或AC85-264V；3、功耗：工作电流50mA(不连接键盘和蜂鸣器不响的条件下)；4、可选输出：1路标砖隔离RS485输出；1路隔离4-20mA或0-20mA输出（有源、无源可选）；可选HART协议；双路隔离OCT输出（OCT1脉冲宽度6-1000ms之间可编程，默认200ms）；1路双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20mA模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备；5、可选输入：三路4-20mA模拟输入回路；6、显示：2×10汉字背光显示器（中英文双语可选择）；7、操作：16按键或4按键窗口化操作；8、其它功能：自动记忆前512天，前128个月，前10年正负净累积流量自动记忆前30次上、断电时间和流量并可实现自动或手动补加，并可以通过MODBUS协议读出；9、流量传感器：外敷式、插入式和管段式；手持式超声波流量计技术特点：适用于各种尺寸管道流量计量，流速测量范围为0.01～±32m/s,测量介质为水、海水、污水、酒精等单一稳定的液体，测量材质为钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道。

MANUAL DE OPERACIÓN MEDIDOR ULTRASÓNICO2En cada tipo de instalación, los métodos de instalación de los medidores de agua varían de manera significativa.Antes de instalar el medidor es importante considerar que el espacio sea suficiente, no sólo para su ubicación, sino para colocar los otros elementos necesarios para realizar los procesos de mantenimiento y monitoreo del medidor de agua.Debe existir espacio en ambos lados para poder acceder a ellos de forma cómoda. En caso de los modelos de gran tamaño es probable que requieran un polipasto.Para el correcto funcionamiento, se requieren estar en un tramo recto con una longitud mínima determinada.Evitar vacío, colocando la válvula check aguas arriba.min. 5 x D Considerar mínimo 5 diámetros libres antes del medidor y 3 diámetros después.min. 3 x DMANUAL - MACROMEDIDORES MECÁNICOS3El punto de colocación debe asegurar que la sección se mantenga llena durante el uso.EMPAQUE EMPAQUETambién debe evitarse su exposición a altas temperaturas y vibraciones excesivas.Se recomienda utilizar empaques en la instalación del medidor.El sensor cuenta con una flecha que indica el sentido del caudal del fluido.Restricciones del medidorInstalar el medidor de manera correcta.Evitar que el medidor quede instalado en los puntos altos del sistema de tubería.Se recomienda no instalar el medidor en posición vertical.4MANUAL - MACROMEDIDORES MECÁNICOS 5No colocar el medidor con la caratula boca abajo, esto impide el funcionamiento correcto del equipo.Se recomienda no instalar el medidor en tuberías con inclinación.Antes y después del medidor de agua, colocar válvulas para cortar el suministro de agua si hay necesidad de desinstalación o reparación. Utilice válvulas de paso para cerrar comple-tamente la sección transversal de una tubería de agua.La tubería instalada debe tener una forma tal que no haya posibilidad de que se cree una bolsa de aire en el medidor de agua. El medidor debe permanecer completamente lleno de agua.El flujo de agua a través del medidor debe corresponder a la dirección de las flechas colo-cadas en ambos lados del cuerpo.SoportesEl medidor se debe instalar sin tensión mecánica (torsión, flexión). Si es necesario, instale soportes para las tuberías.6MANUAL - MACROMEDIDORES MECÁNICOS 7El medidor de flujo debe tener un montaje seguro sobre silletas a una altura adecuada.SILLETA DE SUJECIÓNSILLETA DE SUJECIÓNLas tuberías aguas arriba y abajo del medidor deben estar apoyadas de modo seguro, de modo que estas no causen tensiones al medidor. Es importante no colocar soportes debajo del medidor de agua. Para grandes diámetros, se pueden colocar los soportes debajo de las contrabridas.8Las caratulas de los medidores de agua están regulados bajo la norma NOM-012-SCFI y el diseño está orientado para facilitar la lectura del usuario. El sistema ofrece la lectura prin-cipal en metros cúbicos, para realizar la conversión a litros es necesario considerar que 1 metro cubico equivale a 1000 litros.Para realizar la lectura del medidor se tiene que ubicar en la caratula la lectura principal, así como los submúltiplos ubicados en forma de reloj, los cuales dependerán del tipo de medidor (desde 1 hasta 4 círculos). La lectura se debe tomar de la siguiente forma:1.- Tomar el dato de la escala principal, ejemplo 32.- El siguiente valor es el que indica el primer reloj marcado como x0.1, en este caso la aguja indica un valor entre 8 y 9 por consiguiente se toma el valor inferior siendo 8, el cual lo separaremos con un punto para indicar los decimales, ejemplo3.83.- Pasar al siguiente reloj y colocar el valor a un lado del último dato, ejemplo 3.87 y así sucesivamente hasta el último reloj indicador.4.- Este dato se encuentra en metros cúbicos para convertir a litros es necesario multipli-carlo por 1000 y el resultado estará en litros.3.873 m3 x 1000 = 3873 LitrosLectura del medidorIndicador de flujo:MANUAL - MACROMEDIDORES MECÁNICOS9Sensores de pulsos (Reed switch)ComunComunPulso 1Pulso 1Pulso 2Pulso 2Sensor de pulsos W Diagrama para los siguientes modelos: • WF NOM • IF • HWFSensor de pulsos U Diagrama para los siguientes modelos: • WF • -IF-• R20010El medidor de agua es un instrumento cuya capacidad de medición cambia con el tiempo. Además, el deterioro de esta capacidad es generalmente el resultado de la influencia agre-siva del agua, por lo que, después de un tiempo debe ser desinstalado de la red, para su mantenimiento y calibración.No utilice productos químicos de limpieza que tengan una influencia perjudicial sobre los materiales de los que están hechos los elementos del medidor de agua.Las reparaciones deben realizarse por personal autorizado en plantas de servicio. Consultar a su agente de ventas.Inspección, mantenimiento y reparaciónLos medidores de agua recibidos de entregas o desinstalados de la red deben almacenarse en un lugar cerrado, libre de vapores cáusticos, etc., que puedan tener un efecto destruc-tivo en el estado de los medidores de agua.La temperatura ambiente debe estar entre 5 y 30°C, y la humedad relativa del aire no debe de ser superior al 80%. Tanto durante el transporte como durante el almacenamiento, los aparatos deben estar protegidos de las vibraciones y, en particular, de los golpes que pue-dan dañar el cuerpo o los elementos internos.El transporte debe realizarse protegiendo el embalaje del fabricante o un embalaje susti-tuto, el cual resguarde totalmente el producto de daños.Almacenamiento y transporteResolución de pulsosMANUAL - MACROMEDIDORES MECÁNICOS 11• Es importante que los medidores se manejen con cuidado debido a sus piezas mecá-nicas, durante el transporte y previo a la instalación. En caso de los equipos de gran tamaño para uso industrial, que requieren el uso de un montacargas, se debe colgar la pieza en los enganches y moverlo en un ángulo de 45°.• No transporte el medidor usando un diablito de carga colocando el cuerpo con las bridas sobresaliendo del diablito. Esto podría abollar la carcasa o dañar los ensamblajes del sistema interno.• Transportar siempre el medidor con su embalaje original.Para limpiar la carcasa del instrumento y su pantalla, use únicamente un trapo suave ligera-mente humedecido con agua o un producto para la limpieza de cristales.Nunca use solventes fuertes, ya que pueden agrietar o remover la pintura de la carcasa e incluso destrozar las partes plásticas.Evite que los cables se doblen o sufran de torsiones y nunca haga nudos. Cuando vaya a conectar o desconectar el cable de alimentación del instrumento, siempre tómelos única-mente por los conectores.NotasCuidado del medidorManejo adecuado de los cables• Si el medidor no indica nada cuando el agua fluye, compruebe si el rotor no está atas-cado por algún sólido.• Si tiene problemas al conectar el sensor de pulsos, comuniquese con el departamento de soporte técnico de Equysis.• Si tiene algún problema con su medidor, no rompa los sellos de seguridad. Y envíe el equipo a Equysis para su diagnóstico.Problemas comunes。

WP-EMC型插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。

它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大等缺陷，。

特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管道，水泥管道上安装。

插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。

供电： 220V（AV）/24V(DC)功耗约15VA流速范围 0.2m/s – 10m/s传感器本体材料 304 不锈钢传感器外壳材料不锈钢/ABS镀层可测管道口径 200mm ~ 3000mm防护等级 IP65/IP67/IP68电极材料 316L（备选哈氏合金、钽、铂、钛、）介质温度 80℃仪表结构一体分体连接方式法兰连接重量约4kg传感器与转化器线缆连接，连接距离<50米。

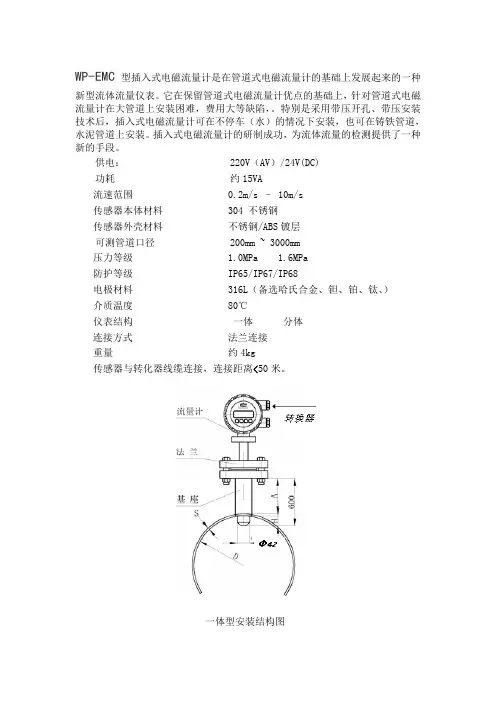

一体型安装结构图传感器外形为一带安装法兰的圆柱体，柱腔内装有用于激励电磁场的励磁线圈，导磁铁芯和二个与流体接触的电极。

尺寸见图（7）图 (7)EMC120 øD=42EMC182 øD=62EMC600、800 øD=70连接法兰为Dg16，Dg40(Dg50)3.3 传感器的选用传感器形式的选用，根据现场条件选择。

如传感器可能或长期浸于水中，可选用潜水式，一般情况下可选用分体式。

如果环境、位置较好，可选用一体式。

如需在线拆装或需清洗电极的场合，可选用带压拆装式。

下表为各型号传感器的适用场合：3.4 转换器的安装WP-EMC电磁流量计转换器安装分为两种形式，即与传感器一体式和分体安装。

一体式的安装，因为转换器固定在传感器上，所以只要传感器安装就行了，详见传感器安装部分。

分体式转换器的安装，分为支架管安装和支架式安装两种。

见图（8），图（9）图（8）支架管安装图（9）支架式安装3.5 传感器的安装传感器分两类四种形式，即①与转换器一体式；②与转换器分体式；③潜水式；④带压拆装式。

超声波流量计说明书一、概述超声波流量计是一种高科技的流量测量仪表，它利用超声波在流体中的传播速度与流体流速之间的函数关系来测量流体的流量。

这款流量计具有高精度、高可靠性、易于安装和维护等优点，特别适合用于各种工业生产过程中的流量测量。

二、产品特点1. 高精度：超声波流量计采用先进的信号处理技术和算法，能够实现高精度的流量测量，有效避免了传统流量计在测量过程中可能出现的误差。

2. 宽测量范围：超声波流量计适用于各种流速和流量范围，能够满足不同用户的需求。

无论是小流量还是大流量，它都能准确地测量出流体的流量。

3. 无压力损失：超声波流量计在测量过程中对流体没有任何阻碍，因此不会对流体产生压力损失，从而保证了流体的流动性能。

4. 稳定性好：超声波流量计的测量部件采用高品质的材料和工艺制作，保证了长期使用的稳定性和可靠性，大大减少了维护和维修的频率。

5. 易于安装和维护：超声波流量计的安装非常简便，只需要按照说明书的要求进行安装即可。

同时，它的维护也非常方便，只需要定期清洗测量管路和检查各部件是否正常工作即可。

三、使用方法1. 安装前准备：在安装超声波流量计之前，需要先确认测量管路已经清洗干净，没有任何杂质和污垢。

同时，需要检查流量计的型号和规格是否符合要求，并检查电源和信号线是否连接正常。

2. 安装方式：根据现场的实际情况，选择合适的安装方式。

一般来说，超声波流量计的安装方式有插入式、管段式等。

按照安装说明书的步骤进行安装，确保安装牢固可靠。

3. 参数设置：根据流体类型、管道材质和尺寸等参数设置流量计的测量参数。

这些参数的设置将直接影响到测量结果的准确性和可靠性，因此需要按照说明书的要求正确设置各项参数。

4. 校准和调试：在安装完成后，需要对超声波流量计进行校准和调试，以确保其测量准确度和稳定性符合要求。

一般来说，校准和调试需要在专业人员的指导下进行。

5. 日常维护：为了保持超声波流量计的测量精度和使用寿命，需要定期对其进行检查和维护。

5. 操作说明 ........................................................................................................... 13
5.1. 系统工作状态判断 ..................................................................................................................................13 5.2. 零点切除 ..................................................................................................................................................13 5.3. 零点设置 ..................................................................................................................................................13 5.4. 仪表系数 ..................................................................................................................................................13 5.5. 密码保护 ..................................................................................................................................................13

超声波流量计操作说明（插入式）首先确定管道参数，管内径，材质的精确参数，这些重要参数决定计量的准确度。

例如：要测量的管道是DN800mm（如：内径为800mm，材质为碳钢），操作步骤如下：1、直接按M11（M指MENU的简称）键后，到“输入管道外直径”窗口，直接输入“800”后按ENT；（管外径输入完毕）2、直接按M12键后，到“输入管道管壁厚度”窗口，输入“0”后按ENT；（管壁厚度输入完毕）3、按M14键后，到“输入管道材质类型”窗口，按ENT键后，输入“0.碳钢（也可通过向上向下键来选择）”后按ENT；（此项完成）4、按M20键后，到“选择流体类型”窗口，按ENT键后，输入“0.水（也可通过向上向下键来选择）”后按ENT；（此项完成）5、按M23键后，到“选择传感器类型”窗口，按ENT键后，输入“可通过向上向下键来选择第5项插入B 型）”后按ENT；（此项完成）6、按M24键后，到“选择传感器安装方法”窗口，按ENT键后，输入“可通过向上向下键来选择第1项Z 法安装）”后按ENT；（此项完成）7、按M25键后，显示传感器安装距离，根据这个数据，我们开始将传感器贴在管道上，两传感器之间的参数距离是790 mm左右；所以我们安装距离都按内径减10来做。

8、按M26键后，选择“1.固化参数并总使用”，然后按ENT键激活，再次按ENT键，将所设置入的参存储到机器内部，此步骤非常重要。

如果不执行此步骤，断电后所设参数将丢失。

9、管道上传感器安装好后，将信号线按上下游位置接好后进入以下窗口。

10、传感器安好后管道必须有水时才能调试，按M90键，到“信号强度”窗口，此时如传感器位置正确，管道内充满水的情况下，主机有显示，上下游信号强度，一般情况：上游：>65.0 下游：>65.0 Q：>50机器就可以正常工作，信号强度越高越好。

11、按M91键后，到“信号时间传输比”窗口，此窗口和M90窗口同时检测，此窗口的参数工作范围在：100±3%,最好在99-101之间最佳，如果超出103后将两传感器距离拉近，如小于99将两传感器距离拉远。
