外夹式超声波流量计的安装和注意事项
外夹式超声波流量计是一种常见的流量测量仪器，通过超声波技术对流体进行非接触式的测量，具有精度高、可靠性强、适用范围广等优点。
在安装和使用外夹式超声波流量计时，需要注意一些事项。
安装事项
1. 安装位置：外夹式超声波流量计应安装于流体管道上，且要求管道必须平直、光滑，且没有涌流和/或冲击流等情况。
对于开口式管道，应在管道两侧装配相同类型的超声波流量计。
2. 安装方式：安装时要采用正确的安装方式，如应保证传感器处于管道垂直方向，波束应与液体流动方向相垂直，同时还要注意间距、距离等因素。
3. 电缆布线：电缆应安装在不受拉伸、压力、弯曲或结构影响的区域，以避免导致电缆损坏。
另外，在安装电缆时，应注意电缆长度，保证沿着管道线路布放，尽量减少电缆长度。
4. 电源接线：应依据设备的电源要求正确接线，保证设备正常工作。
注意事项
1. 清洁：在使用外夹式超声波流量计前，应检查管道和传感器是否清洁，如管道内有残留物或污垢，应先清理干净。
2. 振动：外夹式超声波流量计应该安装在不会造成振动和冲击的区域，如果有振动和冲击，应该加装缓冲材料。
3. 保暖：若湿度较高、环境温度较低或管道载流介质温度很低，为了保证设备正常工作，应注意加装保温设备。
5. 定期校准：为了保证测量精度，需要定期对设备进行校准，一般推荐每年校准一次。
总之，在安装和使用外夹式超声波流量计时，要注意设备的正确安装和布线，减少因各种不利因素引起的误差，同时还需要注意设备的保养和维护，保证设备的正常工作和准确测量。
超声波流量计使用说明1. 简介超声波流量计是一种非接触式流量测量仪表，利用超声波原理测量流体的流速和流量。
它广泛应用于各个行业，如化工、石油、水处理等领域。
本文档将介绍超声波流量计的基本原理和使用方法。
2. 原理超声波流量计是根据多普勒效应原理工作的。
当超声波信号穿过流体时，会发生频率偏移。
通过测量频率偏移的大小，可以得到流体的流速。
超声波流量计通常由传感器和显示控制器两部分组成。
3. 使用方法3.1 安装传感器在使用超声波流量计之前，需要先安装传感器。
传感器通常安装在流体管道上，需要确保传感器与管道之间没有任何障碍物。
安装传感器时，应注意以下几点：•传感器应与管道垂直安装，以确保测量的准确性。
•传感器与管道之间应有适当的距离，以避免信号衰减。
•传感器的位置应选择在流体流速稳定的区域，避免影响测量结果。
3.2 连接显示控制器将传感器与显示控制器连接。
通常情况下，显示控制器提供了相应的接口和线缆。
按照说明书连接传感器与显示控制器，并确保连接牢固稳定。
3.3 设置参数在连接好传感器和显示控制器之后，需要进行参数设置。
根据实际测量需求，设置超声波流量计的采样频率、工作范围等参数。
不同的流体和管道可能需要不同的参数设置，因此需要根据实际情况进行调整。
3.4 启动测量完成参数设置后，可以启动测量。
显示控制器会实时显示流体的流速和流量。
同时，可以将测量结果通过接口输出，方便进行数据记录和分析。
3.5 定期维护为了保证测量的准确性，需要定期对超声波流量计进行维护。
主要包括清洁传感器表面、检查连接线路是否松动等。
同时，应及时更换损坏的部件，避免影响测量结果。
4. 注意事项4.1 温度影响超声波流量计的测量结果可能会受温度变化的影响。
因此，在使用过程中应注意流体的温度变化。
需根据实际情况对测量结果进行修正，以保证准确性。
4.2 介质要求超声波流量计通常适用于液体介质，如水、油等。
一些特殊介质（如气体、固体颗粒等）可能会影响测量结果。
超声波流量计标准
超声波流量计是一种利用超声波传感器测量流体流速的装置。
它具有非接触式测量、精度高、可靠性强等特点，因此在工业生产中得到了广泛的应用。
然而，为了确保超声波流量计的测量结果准确可靠，需要严格遵守一系列的标准。
首先，超声波流量计的安装必须符合相关的标准要求。
安装位置应该避免有气泡、悬浮物和颗粒物的干扰，同时要保证传感器与管道轴线平行，以确保测量的准确性。
此外，安装过程中还需要考虑到流体的温度、压力等因素，以确保测量的准确性和稳定性。
其次，超声波流量计的使用和维护也需要按照标准进行。
在使用过程中，需要定期对设备进行校准和维护，以确保测量结果的准确性。
同时，操作人员需要接受专业的培训，了解设备的使用方法和注意事项，以免操作不当导致测量结果出现偏差。
另外，超声波流量计的精度和可靠性也是衡量其标准的重要指标。
在选型时，需要根据实际的测量要求和工况条件选择合适的设备型号，并严格按照厂家提供的使用说明进行安装和使用。
此外，还需要定期对设备进行性能验证和检定，以确保其测量结果的准确
性和可靠性。
总的来说，超声波流量计的标准涉及到设备的安装、使用、维
护和性能验证等方方面面。
只有严格按照标准要求进行操作，才能
确保流量计的测量结果准确可靠，为工业生产提供有力的数据支持。
因此，对于超声波流量计的使用单位和操作人员来说，熟悉并严格
遵守相关的标准要求是至关重要的。
外夹式超声波流量计的设计选型、实际应用及注意事项根据转换器的安装方式，超声波流量计可分为外夹式、管段式和插入式。
外夹式超声波流量计是将换能器连接到外部通道的超声波流量计。
1、设计选型外夹式超声波流量计主要用于测量管外和管道附近的换能器安装。
信号发生通道和信号接收通道是一种比较复杂的转换器安装方式，需要合适的设备穿过管道和液体介质，粗略的测量结果并不准确。
因此，在选择传感器时，必须考虑传感器的防护等级，海洋石油平台根据使用环境一般选择IP56以上，另外，还需考虑传感器安装位置的选择。
阀门、泵和大功率设备应尽量远离管道安装，以免外界因素对测量结果产生重大影响。
流量计探头安装时尽量将探头安装在光滑的地方，或在管道安装位置使用砂纸等抛光剂处理锈迹和沥青，或使用双工消除位置不平整。
还应采用专用设备用外夹固定超声波流量计，避免影响流体流量测量的连续性。
另外，由于测量管段条件复杂，难以接近和观察，便携式流量计可用于提高测量的稳定性和可靠性。
2、实际应用根据深水油气田开发设计原则，首先考虑是测量方式可靠，即：①取样装置在运行中不会发生机械强度或电气回路故障而引起事故；②测量仪表无论在正常生产或故障情况下都不会影响生产系统的安全。
因此，在高温高压下冲蚀较严重的场合，不推荐使用结构强度低的靶式、涡轮或插入式流量计。
参照此设计原则，南海某油气田深水开发气田所选用的为外夹式超声波流量计。
3、安装位置为避免环境等外界因素对外夹式超声波流量计的测量结果产生重大影响，相关工作人员应连续按标准顺序安装带支架的开关、探头等器件。
选择流量计的安装位置时，要考虑对直管段的要求，原则是前10D后5D，并保证流量计安装在相对平坦的位置。
为确保测量管内没有异物或气泡，外夹式超声波流量计应与管子成45°安装，最好在水平中心。
此外，应确保流量计安装周围没有沥青、铁锈等，必要时用砂纸等工具打磨，完成流量计安装的表面处理。
安装阶段分为传感器安装和探头安装。
外夹式超声波流量计优缺点分析1、外夹式超声波流量计的优点与其他类型的超声波流量计相比，带有外部夹具的超声波流量计具有不成比例的优势。
例如：带外卡箍的外夹式流量计，可以将探头安装在管道的外表面，以保证连续流动和流量测量而不损坏管道，同时避免了在高压力情况下部分元器件面临冲刷损坏导致杂物进入油气输送管道的风险。
此外，由于压力低且几乎为零，市场上大口径超声波流量计的价格非常高。
带有外部夹具的超声波流量计未正确校准或检查，任何流量计在使用前都必须进行校准或检查。
检查或校准需要参考流量，选择提供标准流量的流量计很重要。
便携式超声波流量计通常具有3种探头。
这3种探头适用于不同的管线，在某种意义上可以与主机配套使用，构成单一的流量计。
在进行流量校准时，需要使用不同直径的校准装置对这三种探头进行校准，并校准它们以匹配被测管道。
正确的是检查或校准标准流量组上的许多便携式超声波流量计管，尽可能使用与所用管相同或相似的校准，并确保为流量计配置的每组探头都经过校准。
为避免混淆，注明校准和探头编号。
具有时间间隔的外孔径超声波流量计对测量介质中混入的气泡特别敏感，会导致流量计读数不稳定。
如果存储气体位于安装探头的位置，则流量计将无法工作。
因此，外夹式超声波流量计的安装位置应尽量避开泵出口、强磁场、电场、高管线点等。
2、外夹式超声波流量计的缺点被测液体的温度受到超声波探头与管道耦合材料耐温能力的限制，高温下被测液体的声速原始数据并未完全受到影响。
目前，国内超声波流量计仅用于测量200℃以下的液体。
超声波流量计的测量电路比常规流量计复杂。
因为在常规的工业测量中，流体的速度通常为几米每秒，声波在液体中的传播速度约为1500m/s。
因此，被测流体的速度（流速）对声速的变化以及10−3阶的大小影响最大。
如果速度测量精度需要达到1%，那么声速测量精度必须在10−5~10−6，所以需要一条完美的测量线。
这也是为什么只有随着集成电路技术的飞速发展，超声波流量计才能使用的原因。

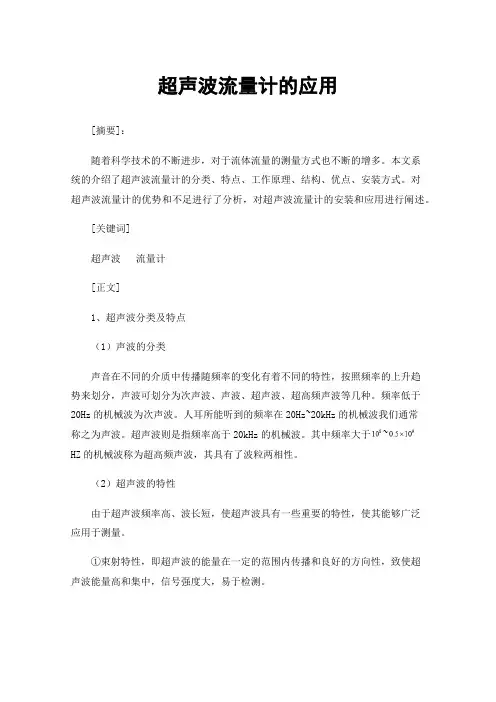

超声波流量计的应用[摘要]：随着科学技术的不断进步，对于流体流量的测量方式也不断的增多。
本文系统的介绍了超声波流量计的分类、特点、工作原理、结构、优点、安装方式。
对超声波流量计的优势和不足进行了分析，对超声波流量计的安装和应用进行阐述。
[关键词]超声波流量计[正文]1、超声波分类及特点（1）声波的分类声音在不同的介质中传播随频率的变化有着不同的特性，按照频率的上升趋势来划分，声波可划分为次声波、声波、超声波、超高频声波等几种。
频率低于20Hz的机械波为次声波。
人耳所能听到的频率在20Hz~20kHz的机械波我们通常称之为声波。
超声波则是指频率高于20kHz的机械波。
其中频率大于~HZ的机械波称为超高频声波，其具有了波粒两相性。
（2）超声波的特性由于超声波频率高、波长短，使超声波具有一些重要的特性，使其能够广泛应用于测量。
①束射特性，即超声波的能量在一定的范围内传播和良好的方向性，致使超声波能量高和集中，信号强度大，易于检测。
②反射特性、折射和波型转换特性；超声波具有良好的反射、折射特性，这一优点使得超声波能够在一定的范围内确定超声波的传输轨迹，从而可以很好的对超声波进行控制。
③检测灵敏度高，可达λ/2，而且频率越高，灵敏度越高。
2、超声波流量计的工作原理超声波流量计利用超声波测量流量有许多种方法，其中典型的方法有时差法、声循环法、多普勒法。
本文主要介绍时差法超声波流量计的工作原理，超声波在流体中的传播速度受到流体流速的影响，在流体顺流方向和逆流方向是不一样的，其传播时间差和流体的流速成正比。
只要测出超声波在这两个方向上传播的时-间差，便可知流体的流速，再乘以管道截面积便可得流体的流量，具体计算公式如下：3.超声波流量计的结构超声波流量计主要由换能器和控制器（变送器）两部分构成。
换能器有两种，一种是发射换能器，另一种是接收换能器。
发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收换能器接收到超声波信号，通过传输线送到控制器（变送器）。
超声波流量计使用中应注意的问题超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。
HN-2004系列手持式超声波流量计具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点，是目前国内体积最小、质量最轻，真正意义上的便携式超声波流量计，特别是在大口径供水管线上，便携式超声波流量计可以将探头安装在管道外表面，实现不断流、不破坏原有管线测量流量，产品已远销至日本、韩国、澳洲、美国等地区，受到了广泛好评。
超声波流量计因为有着其它流量计无法比拟的优点，逐渐成为人们测量流量的首选流量计。
这里列举超声波流量计的六大优点供大家参考：一、外夹式超声波流量计可以实现非接触测流量，即使是插入式或内贴式超声波流量计，其压损也几乎为零，其测流量的方便性与经济性是最佳的。
二、超声波流量计水、气、油各种介质都可以测量，其应用的领域十分广阔。
三、超声波流量计的制造成本几乎和口径无关，在大口径流量计量场合有着价格合理，安装使用方便的综合竞争优势。
四、便携式超声波流量计可以实现一台流量计在各种管径，各种材质的管线上测流量，是作为标准表进行在线校准、比对或期间核查的首选流量计类型。
五、超声波流量计具有其测流原理基于长度与时间两个基本物理量的溯源方便性，可以预见它必将超越其它原理的流量计成为流量标准甚至是流量基准的载体。
六、超声波流量计运行能耗极小，可方便地实现长年电池供电，加之先进的智能化主机可方便地进行网络无线通信，其应用前景更加广阔。
目前超声波流量计在供水行业应用最多的主要还是液体便携式超声波流量计，在实际使用中，不少用户由于对超声波流量计的使用要点掌握不好，测量效果不理想，因而对超声波流量计产生了种种怀疑：“这种流量计测得准吗?”之类的疑问目前已成为业内的热门话题。
评价一种流量计品质的最佳平台就是流量标准装置，通过对数年来的超声波流量计检定结论进行统计，我们发现：超声波流量计的各项指标与其它速度式流量计不相上下，而且当流速足够大时其线性特别好。

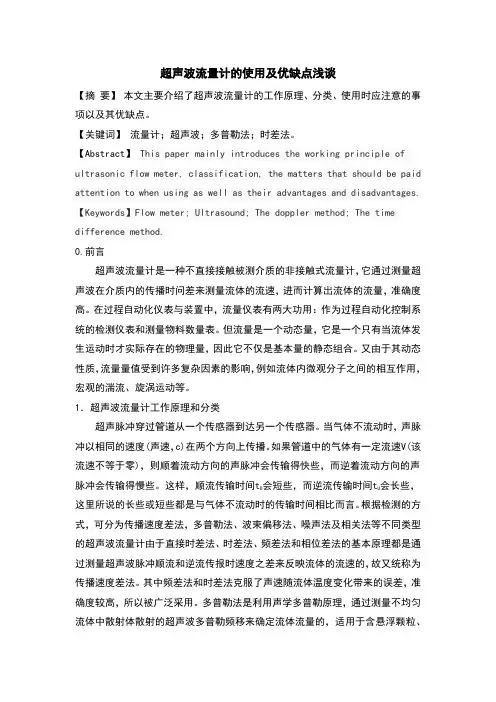

超声波流量计的使用及优缺点浅谈【摘要】本文主要介绍了超声波流量计的工作原理、分类、使用时应注意的事项以及其优缺点。
【关键词】流量计；超声波；多普勒法；时差法。
【Abstract】This paper mainly introduces the working principle of ultrasonic flow meter, classification, the matters that should be paid attention to when using as well as their advantages and disadvantages. 【Keywords】Flow meter; Ultrasound; The doppler method; The time difference method.0.前言超声波流量计是一种不直接接触被测介质的非接触式流量计，它通过测量超声波在介质内的传播时问差来测量流体的流速，进而计算出流体的流量，准确度高。
在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量表。
但流量是一个动态量，它是一个只有当流体发生运动时才实际存在的物理量，因此它不仅是基本量的静态组合。
又由于其动态性质，流量量值受到许多复杂因素的影响，例如流体内微观分子之间的相互作用，宏观的湍流、旋涡运动等。
1．超声波流量计工作原理和分类超声脉冲穿过管道从一个传感器到达另一个传感器。
当气体不流动时，声脉冲以相同的速度(声速，c)在两个方向上传播。
如果管道中的气体有一定流速V(该流速不等于零)，则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。
这样，顺流传输时间tD 会短些，而逆流传输时间tU会长些，这里所说的长些或短些都是与气体不流动时的传输时间相比而言。
根据检测的方式，可分为传播速度差法，多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。
超声波流量计注意事项超声波流量计是一种用于测量流体流速的仪器，在使用过程中需要注意一些事项。
以下是关于超声波流量计的50条注意事项，并附有详细描述：1. 定期对超声波流量计进行校准，保证测量的准确性。
详细描述：定期对超声波流量计进行校准可以确保其测量精度，避免因时间和使用磨损而导致的误差。
2. 确保超声波传感器位置正确安装在管道上，以便获得准确的流速数据。
详细描述：超声波传感器的正确安装位置对流量计的准确性至关重要，应根据厂家指导手册正确安装在管道上。
3. 定期清洁超声波传感器，确保其表面没有污垢或沉积物影响测量。
详细描述：定期清洁传感器可防止污垢或沉积物影响超声波信号的传输，确保测量的可靠性。
4. 避免超声波传感器受到外部振动或冲击，以免影响其测量精度。
详细描述：外部振动或冲击可能会导致传感器的位置发生变化或损坏，从而影响测量结果的准确性。
5. 注意环境温度对超声波流量计的影响，确保设备在适宜的温度范围内工作。
详细描述：超声波流量计在不同的温度环境下可能会产生误差，因此需要注意并控制好环境温度。
6. 确保超声波流量计的供电稳定，以保证其正常工作。
详细描述：供电不稳定可能导致超声波流量计无法准确测量，因此需要确保其供电稳定。
7. 防止超声波传感器长时间暴露在阳光下，以免影响其性能。
详细描述：长时间暴露在阳光下可能会导致传感器性能衰减或损坏，需要采取遮阳措施。
8. 在使用超声波流量计时，注意避免管道内有气泡或气体影响测量的准确性。
详细描述：气泡或气体可能会影响超声波信号的传播，导致测量结果不准确，因此需注意排气或排气。
9. 定期检查超声波传感器的连接线路是否牢固，避免因连接故障影响测量。
详细描述：松动或损坏的连接线路可能导致传感器无法正常工作，因此需要定期检查和维护。
10. 避免超声波流量计受到强烈的电磁干扰，以免影响其信号传输和测量准确性。
详细描述：强烈的电磁干扰可能会干扰超声波信号的传输，导致测量结果不准确，需要在安装过程中注意隔离和屏蔽设备。
超声波流量计的优缺点以及注意事项超声波流量计的优缺点以及注意事项外夹式或者管段式超声波流量仪表是以"速度差法"为原理，测量圆管内液体流量的仪表。
它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。
产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。
超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。
原理根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。
超声流量计和超声波流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。
超声波流量计采用时差式测量原理:一个探头发射信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到，同时，第二个探头同样发射信号被*个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q优缺点优点超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。
它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
缺点现今所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制，以及高温下被测流体传声速度的原始数据不全。
目前我国只能用于测量200℃以下的流体。
另外，超声波流量计的测量线路比一般流量计复杂。
这是因为，一般工业计量中液体的流速常常是每秒几米，而声波在液体中的传播速度约为1500m/s左右，被测流体流速(流量)变化带给声速的变化量zui大也是10-3数量级.若要求测量流速的准确度为1%，则对声速的测量准确度需为10-5~10-6数量级，因此必须有完善的测量线路才能实现，这也正是超声波流量计只有在集成电路技术迅速发展的前题下才能得到实际应用的原因。
超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。
超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。
这样就实现了流量的检测和显示。
超声波流量计常用压电换能器。
它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振劝。
超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。
发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。
超声波流量计换能器的压电元件常做成圆形薄片，沿厚度振动。
薄片直径超过厚度的10倍，以保证振动的方向性。
压电元件材料多采用锆钛酸铅。
为固定压电元件，使超声波以合适的角度射入到流体中，需把元件故人声楔中，构成换能器整体(又称探头)。
声楔的材料不仅要求强度高、耐老化，而且要求超声波经声楔后能量损失小即透射系数接近1。
常用的声楔材料是有机玻璃，因为它透明，可以观察到声楔中压电元件的组装情况。
另外，某些橡胶、塑料及胶木也可作声楔材料。
特点功能特点◆独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。
◆无机械传动部件不容易损坏，免维护，寿命长。
◆电路更优化、集成度高、功耗低、可靠性高。
◆智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。
◆管段式小管径测量经济又方便，测量精度高。
注意事项超声波流量计正确选型才能保证超声波流量计更好的使用。
选用什么种类的超声波流量计应根据被测流体介质的物理性质和化学性质来决定?使超声波流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。
1、精密功能检查精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。
比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式超声波流量计。
2、可测量的介质测量介质流速、仪表量程与口径测量一般的介质时，超声波流量计的满度流量可以在测量介质流速0.5-12m/s范围内选用，范围比较宽。
选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果测量原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，其关系符合下列表达式其中θ为声束与液体流动方向的夹角M 为声束在液体的直线传播次数D 为管道内径Tup 为声束在正方向上的传播时间Tdown为声束在逆方向上的传播时间ΔT=Tup –Tdown设静止流体中的声速为c，流体流动的速度为u，传播距离为L，当声波与流体流动方向一致时(即顺流方向)，其传播速度为c+u;反之，传播速度为c-u.在相距为L的两处分别放置两组超声波发生器和接收器(T1,R1)和(T2,R2)。
当T1顺方向，T2逆方向发射超声波时，超声波分别到达接收器R1和R2所需要的时间为t1和t2,则t1=L/(c+u); t2=L/(c-u)由于在工业管道中，流体的流速比声速小的多，即c>>u,因此两者的时间差为▽t=t2-t1=2Lu/cc 由此可知，当声波在流体中的传播速度c已知时，只要测出时间差▽t即可求出流速u，进而可求出流量Q。
利用这个原理进行流量测量的方法称为时差法。
此外还可用相差法、频差法等超声波流量计超声波流量计。
相差法如果超声波发射器发射连续超声脉冲或周期较长的脉冲列，则在顺流和逆流发射时所接收到的信号之间便要产生相位差▽O,即▽O=w▽t=2wLu/cc式中，w为超声波角频率。
当测得▽O时即可求出u,进而求得流量Q。
此法用测量相位差▽O代替了测量微小的时差▽t，有利于提高测量精度。
但存在者声速c对测量结果的影响。
折叠频差法为了消除声速c的影响，常采用频差法。
由前可知，上、下游接收器接受到的超声波的频率之差为▽f可用下式表示▽f=[(c+u)/L]-[(c-u)/L]=2u/L由此可知，只要测得▽f就可求得流量Q，并且此法与声速无关。
超声波技术及其应用一、没测量水位概况水电站多采用浮子式液位计或投入式液位计来进行水位测量。
其缺点为:测量精度低，不可靠，经常出现浮子卡死不动和传感器堵塞导致测不准;维护工作量大，安装、调试不便，采集到的仅是模拟告警信号，不能直接进入电厂计算机监控系统。
对无人值班电厂不实用。
通过对拦污栅水位测量系统进行了反复对比，优化得出zui后的方案设计，采用超声波液位计对栅前、栅后水位进行实时准确监测，超声波液位计用PLC对采集量进行处理。
并且把实时水位和压差数据送到中控室，超声波液位计显示和越限报警。
超声波液位计同时采用RS422/RS232接口，又把实时数据送到大坝集中控制室工控机，处理成计算机通信报文，zui终将采集量送到电厂计算机监控系统上位机。
该项目实施后不仅满足栏污栅栅前、栅后水位及压差的多点实时监测，及报警功能，而且结束了拦污栅测量系统独立工作，无法与电厂计算机监控系统通讯的局面。
实现与闸门系统的监视功能、控制功能以及故障时ON-CALL寻呼系统功能的集成。
满足了无人值班电站的需要。
该技术在云南省电力系统还是*家。
超声波液位计工作时，高频脉冲声波由换能器(探头)发出，遇被测物体(水面)表面被反射，折回的反射回波被同一换能器(探头)接收，转换成电信号。
脉冲发送和接收之间的时间(声波的运动时间)与换能器到物体表面的距离成正比，声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示:S= CⅩT/2例如:声速C=344m/s，传输时间为50ms，即可算出传输的距离为17.2m，测定距离为8.6m。
三.可编程超声波式拦污栅水位测量系统在田坝电站应用产生的效果用超声波液位计测量大坝水位在当今国内尚不普遍，技术上尚无经验可以借鉴。
在这样的情况下，我们充分利用PLC与超声波液位计这一领域的先进技术，按照总体规划，长远考虑，一次到位，避免重复改造，重复投资的这一原则，对该项目进行自行设计，全面顺利地完成了这一课题。
在该领域取得了较有价值的经验。
为目前我国国内水电站实现对大坝水位监测系统提供了一个可以借鉴的范例。
原理超声波在流动的流体中传播时就载上流体流速的信息。
因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。
根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。
超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种非接触式仪表，适于测量不易接触和观察的流体以及大管径流量。
它与水位计联动可进行敞开水流的流量测量。
使用超声波流量比不用在流体中安装测量元件故不会改变流体的流动状态，不产生附加阻力，仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计。
众所周知，工业流量测量普遍存在着大管径、大流量测量困难的问题，这是因为一般流量计随着测量管径的增大会带来制造和运输上的困难，造价提高、能损加大、安装不仅这些缺点，超声波流量计均可避免。
因为各类超声波流量计均可管外安装、非接触测流，仪表造价基本上与被测管道口径大小无关，而其它类型的流量计随着口径增加，造价大幅度增加，故口径越大超声波流量计比相同功能其它类型流量计的功能价格比越优越。
被认为是较好的大管径流量测量仪表，多普勒法超声波流量计可测双相介质的流量，故可用于下水道及排污水等脏污流的测量。
在发电厂中，用便携式超声波流量计测量水轮机进水量、汽轮机循环水量等大管径流量，比过去的皮脱管流速计方便得多。
超声被流量汁也可用于气体测量。
管径的适用范围从2cm到5m，从几米宽的明渠、暗渠到500m宽的河流都可适用。
另外，超声测量仪表的流量测量准确度几乎不受被测流体温度、压力、粘度、密度等参数的影响，又可制成非接触及便携式测量仪表，故可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
另外，鉴于非接触测量特点，再配以合理的电子线路，一台仪表可适应多种管径测量和多种流量范围测量。
