超声波流量计校准方法超声波流量计是一种利用超声波测量液体流量的仪器，广泛应用于石化、电力、供暖、供水、自来水等领域。
它具有测量范围广、测量精度高、安装方便、维护简单等优点。
然而，由于影响测量的因素较多，定期进行校准是非常必要的。
本文将介绍超声波流量计的校准方法。
一、设备准备1. 一个标准流量计在校准过程中需要参照的标准流量计应该满足以下条件：与被测流量计不同型号、不同材质和不同测量原理的流量计，并符合国家计量法规。
另外，标准流量计的测量范围应该比被测流量计大1倍以上。
2. 一个标准分度圆规用于测量被测流量计管道内壁的直径，应该与实际值误差小于0.5%。
二、校准方法1. 确定测试点测试点的选择应该遵循以下原则：（1）测试点与流量计安装点距离应该合适，距离过近或过远均不利于精确测量；（2）测量点必须是管道直段；（3）测试点应该在核算流量段，尽量避免测量过渡段或垂直弯头段；（4）测试前应进行管道内部的清理和干燥，防止杂质和水雾对结果产生干扰。
2. 校准前的准备工作（1）打开被测流量计和标准流量计，等待5分钟左右，使其达到稳定工作状态；（2）根据清晰的用户手册使用设备，设置相应的参数；（3）保证测试记录的完整性，可以通过多次测试来验证数据的可靠性。
3. 校准过程（1）移动阀门，使被测流量计的流量逐渐逼近标准流量计的流量。
需要留意被测流量计读数与标准流量计读数的相对关系；（2）逐渐增加被测流量计的流量，直到达到核算流量点。
在达到目标流量后，取数应该在数值稳定的情况下进行，每个流量点需要记录5个数据，计算平均值；（3）根据实验数据和测量原理计算出被测流量计的误差百分比。
四、校准结果的处理（1）校准结果应该与测量用的精度等级相比，只有达到要求的精度等级，才能算通过校准；（2）如果误差在可接受范围内，记录校准结果并进行下一步处理；（3）如果误差较大，需要依据校准结果对被测流量计进行调整或更换更准确的标准流量计。

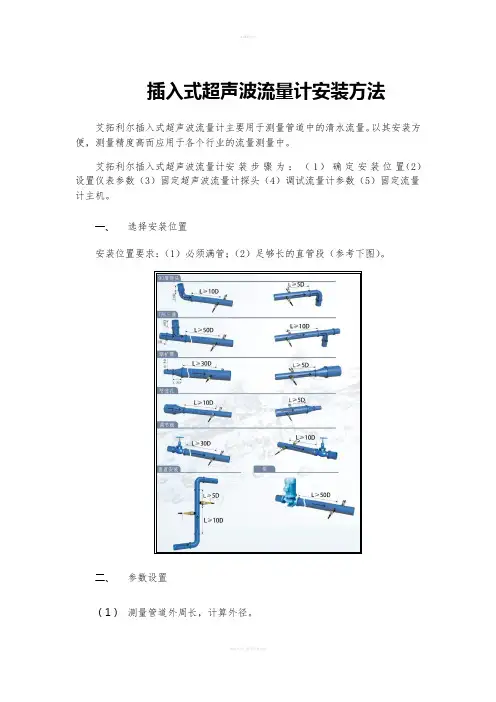

插入式超声波流量计安装方法艾拓利尔插入式超声波流量计主要用于测量管道中的清水流量。
以其安装方便，测量精度高而应用于各个行业的流量测量中。
艾拓利尔插入式超声波流量计安装步骤为：（1）确定安装位置（2）设置仪表参数（3）固定超声波流量计探头（4）调试流量计参数（5）固定流量计主机。
一、选择安装位置安装位置要求：（1）必须满管；（2）足够长的直管段（参考下图）。
二、参数设置（1）测量管道外周长，计算外径。
外径测量（2）给主机通电，供电范围10～36VDC，接表上的DC+和DC-端子。
（3）按“menu”键，输入11，按“Enter”键，再用键盘输入管道内径，输入完成按“Enter”键。
（4）按“∨”键，按“Enter”键再用键盘输入管道管壁厚度0.001（插入式流量计都输入这个数），输入完成按“Enter”键。
（5）按“∨”键，按“Enter”键通过按“∨”选择管道材质（0,1,2后面的单词分别代表碳钢、不锈钢、PVC材质），输入完成按“Enter”键。
（6）按“∨”键，按“Enter”键，通过按“∨”选择传感器类型，这里选“1”，插入式传感器，输入完成按“Enter”键。
（7）按“∨”键，按“Enter”键，通过按“∨”选择安装方式，一般选“V”或“Z”法安装，输入完成按“Enter”键。
（8）按“∨”键显示安装距离，安装距离可认为是两传感器之间那节管道的长度。
三、安装步骤（能焊接的管道）（1）根据仪表主机计算出来的安装距离确定两个探头的安装点，做好标记。
（2）把流量计配套焊接底座焊接到管道上。
（3）焊接底座冷却后，在底座螺纹上缠上足够生料带，把流量计配套球阀拧到焊接底座上。
（4）把专业开孔器通过螺纹拧到球阀上，打开球阀。
（5）把开孔器前端伸到管壁上，打开电钻开孔。
（6）开孔完成后，把开孔器前端退出球阀，关闭球阀。
（7）松开锁紧螺母，将传感器缩进连接螺母内。
（8）将连接螺母缠上生料带，拧紧在球阀上。
超声波流量计安装步骤说明书篇一：超声波流量计安装步骤1. 引言超声波流量计是一种广泛应用于工业生产流程中的仪器，通过测量超声波在流体中传播的时间差来计算流量。
准确的安装是确保超声波流量计能够正常运行和提供准确测量结果的重要前提。
本文将详细介绍超声波流量计的安装步骤，以便用户能够正确进行安装。
2. 安装位置确定超声波流量计的安装位置对测量结果的准确性具有重要影响。
在选择安装位置时，需要考虑以下几个因素：(1) 监测点应位于液体流动状态稳定的位置，避免倒流和紊流的影响；(2) 需要足够的直管段进行流体的稳定；(3) 预留足够的空间用于传感器的安装和拆卸。
3. 安装步骤(1) 流量计安装前，请务必确认已关闭流体供应管道的阀门，并排空管道内余气。
(2) 将传感器安装在合适的位置，确保与管道的接触面完全贴合，并使用螺丝固定。
(3) 清洁安装处的管道表面，并涂抹一层良好导热的耦合剂。
(4) 将超声波流量计传感器固定在管道上，确保良好的接触，并紧固螺丝。
(5) 根据生产流程需求连接超声波流量计主机和传感器之间的电缆，并确保电缆连接牢固可靠。
(6) 在电缆连接完成后，根据所选型号的超声波流量计进行相关设置，包括流量单位、显示方式等。
(7) 检查安装是否正确，确认所有连接牢固，并开启管道供液。
(8) 打开超声波流量计主机电源并进行校准，确保测量结果准确。
4. 注意事项(1) 安装传感器时，避免受到物体的振动或冲击，以免影响测量精度。
(2) 定期检查电缆连接是否松动，如发现松动应及时紧固。
(3) 定期清洁传感器表面，确保有良好的耦合，并防止灰尘和杂物的积累。
(4) 避免暴露于过高或过低的温度环境中，以免影响超声波流量计的性能。
(5) 如遇密封不良导致泄漏现象，应及时停机检修，确保设备安全。
5. 总结正确安装超声波流量计是保证流量测量准确性的关键步骤。
本文介绍了超声波流量计的安装位置确定、安装步骤及注意事项，希望对用户在超声波流量计安装过程中提供帮助。
超声波流量计的安装方法一、引言超声波流量计是一种常用于测量液体或气体流速的仪器，它通过发送超声波信号并测量信号传播时间的方式来计算流速。
本文将详细介绍超声波流量计的安装方法，旨在为使用者提供指导。
二、准备工作在安装超声波流量计之前，需要准备以下工作：1.验证设备型号和规格，确保所购买的超声波流量计适用于实际应用需求；2.确定安装位置，考虑流量计与流体管道之间的距离、管道直径等因素；3.准备所需安装工具，例如螺丝刀、扳手等。
三、安装步骤3.1 硬件安装1.关闭相关设备和管道，确保不存在液体或气体流动；2.使用工具打开管道的法兰或其他连接部件，将超声波流量计安装在管道上，并保持稳定；3.根据超声波流量计的连接方式，正确连接流量计的输入和输出管道；4.使用工具将连接部件紧固，确保不漏气、不漏液。
3.2 电气连接1.根据超声波流量计的电气连接要求，连接流量计的电源线和信号线；2.注意检查电源电压是否符合要求，并确保接线正确、牢固可靠；3.如有需要，连接超声波流量计的控制器或数据采集设备，确保信号传输正常。
3.3 调试和测试1.开启管道和相关设备，使流体流动起来；2.调整超声波流量计的参数和设置，确保适应实际应用需求；3.使用合适的方法和工具进行流速校准，确保测量结果准确可靠；4.进行一段时间的运行测试，观察流量计的性能和稳定性。
四、注意事项1.在安装过程中，严禁对超声波流量计进行剧烈撞击或其他可能损坏设备的操作；2.必须确保泄漏检测，并修复任何存在的泄漏问题；3.定期检查并清洁超声波流量计，以保证其正常工作；4.注意选择适当的工作温度范围和压力范围，以免损坏设备；5.如果遇到异常情况或故障，及时联系设备供应商或专业技术人员进行处理。
五、总结本文详细介绍了超声波流量计的安装方法，从准备工作到具体步骤进行了全面地探讨。
通过正确安装和调试，超声波流量计可以准确测量流体的流速，为工业生产和科研实验提供有价值的参考数据。
超声波流量计校验方法宝子！今天咱们来唠唠超声波流量计的校验方法哈。
一、零点校验。
这就像是给流量计定个初始值呢。
把管道里的流体都放空，让流量计处于没有流量通过的状态。
然后查看流量计显示的数值，正常情况下应该是接近零的。
要是偏差比较大，那可就得调整一下啦。
就像给一个刚睡醒迷迷糊糊的小宝贝纠正姿势一样，得让它从最基础的状态就准确起来。
二、标准表比对法。
这个方法可就像是找个学霸来和它作比较呢。
找一个已经校准过的、精度更高的标准流量计，把它和要校验的超声波流量计安装在同一段管道上。
让流体在管道里正常流动，然后同时记录两个流量计的读数。
如果两个读数相差在允许的误差范围内，那咱这个超声波流量计就还挺靠谱的。
要是差得太多，那就得好好检查检查是哪里出问题喽。
这就好比两个人参加同一场考试，答案要是差太多，肯定有一个是有状况的。
三、容积法校验。
这就有点像给它来个大考验啦。
找一个已知容积的容器，比如说大水箱之类的。
先把容器里的水排空，然后让超声波流量计计量流入这个容器的水量。
当容器被装满的时候，看看流量计显示的流量数值计算出来的水量和容器实际的容积是不是差不多。
要是不一样，那就要调整流量计的系数之类的啦。
就像是给它一个具体的任务量，看它能不能完成得漂亮。
四、流速法校验。
这种方法呢，就是通过测量管道内的流速来校验。
我们可以用一些专门测量流速的仪器，像流速仪之类的。
在管道的几个不同位置测量流速，然后根据管道的横截面积算出流量。
再和超声波流量计显示的流量对比。
如果不一样，那也得找找原因，是超声波流量计的传感器安装有问题，还是它本身的计算程序有小毛病呢？这就像是从不同的角度去审视一个人的能力一样，多方面考察才能更准确。
校验超声波流量计虽然有点小复杂，但只要按照这些方法来，就可以让它好好工作，准确测量流量啦。
宝子，你要是还有啥不明白的，随时再问我哦。
。
如何安装超声波流量计方法流量计是如何工作的超声波流量计可依照以下步骤操作：1、察看安装现场管道是否充分直管段前10D后5D以及离泵30D的距离。
（D为管道内直径）2、确认管道内流体介质以及是否满管。
3、确认管道材质以及壁厚（充分考虑到超声波流量计可依照以下步骤操作：1、察看安装现场管道是否充分直管段前10D后5D以及离泵30D的距离。
（D为管道内直径）2、确认管道内流体介质以及是否满管。
3、确认管道材质以及壁厚（充分考虑到管道内壁结垢厚度）。
4、确认管道使用年限，在使用10年左右的管道，即使是碳钢材质，可以也接受插入式安装。
5、前四步骤完成后可确认使用何种传感器安装。
6、开始向表体输入参数以确定安装距离。
7、特别紧要：精准明确测量出安装距离。
（1）外夹式可选安装传感器大约距离，然后不断调试活动传感器以达到信号和传输比可以的匹配。
（2）插入使用专用工具测量管道上安装饰距离，这个距离很紧要，它直接影响表的实际测量精度，所以可以进行多次测量以求较高精度。
8、安装传感器，调试信号，做防水，归整好信号电缆，清理现场线头等废弃物，安装结束。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
金属管浮子流量计的安装原理是怎样的？某大型化工厂在建成试生产阶段就发觉安装在阴、阳两极管道上的两台浮子流量计工作不正常，指针总在摇摆，无法读数；输出电流信号也不稳定，难以实现预期的工艺流程调整与掌控目标等，以至影响了正常投产。
经现场察看和分析认为：阴极、阳极两条管道中被测量的介质均为既不均匀、比例又不固定的气、液双相介质；而流量计则是常规型浮子流量计。
超声波流量计安装方法超声波流量计是一种通过发送和接收超声波信号来测量流体流量的设备。
它具有无污染、无压力损失、精度高等优点，在工业领域广泛应用。
下面将详细介绍超声波流量计的安装方法。
1. 安装前准备在开始安装前，首先要确保所选择的安装位置适合超声波流量计的使用。
安装位置应满足以下要求：- 安装位置应保持平整和干燥，避免影响测量精度。
- 确保超声波流量计能够完整地安装在管道上，并且能够轻松连接管道。
- 要避免管道上有其他设备或障碍物，以确保超声波信号的传输和接收不受干扰。
2. 安装管道准备在安装超声波流量计之前，需要对管道进行一些准备工作，以确保超声波流量计能够正确安装在管道上。
具体步骤如下：- 清洁管道表面，确保没有杂物、污垢等影响超声波信号传输的物质。
- 在管道上切割一个合适的孔洞，确保超声波流量计的传感器能够完整地插入其中。
- 准备好连接超声波流量计的接口，确保连接紧固可靠。
3. 安装超声波流量计接下来，将准备好的超声波流量计安装在管道上。
具体步骤如下：- 将超声波流量计的传感器插入管道的孔洞中，并确保密封紧固。
- 使用合适的螺丝将超声波流量计固定在管道上，确保安装稳固可靠。
- 如果超声波流量计使用可调节支架安装，需要调整支架的位置，以保证传感器与管道中心线垂直，并且使超声波信号传输和接收不受干扰。
4. 连接管道和超声波流量计安装完成后，需要将管道与超声波流量计连接起来，以确保信号传输正常。
具体步骤如下：- 使用合适的管道接头将管道与超声波流量计连接起来。
- 确保接头紧固可靠，避免泄漏和松动。
5. 调试和测试安装完成后，需要对超声波流量计进行调试和测试，以确保其正常工作。
具体步骤如下：- 打开超声波流量计的电源，并进行各项参数的设置和调整。
- 使用标准流量介质进行流量测试，比较超声波流量计的测量结果和实际流量值，以验证其准确性和稳定性。
- 调整超声波流量计的位置和参数，直到达到理想的测量效果。
超声波流量计的安装方法一、超声波流量计简介超声波流量计是一种通过超声波技术实现流量测量的仪器，其工作原理是利用超声波在介质中传播的速度与流速之间的关系，通过测量超声波传播时间来计算出流速和流量。
该仪器具有精度高、可靠性强、无压力损失等优点，广泛应用于各种工业领域中。
二、安装前准备工作1.确认测量点：在安装前需要确认好需要测量的点位，根据实际情况选择合适的位置进行安装。
2.检查设备：检查设备是否完好无损，同时检查相关配件是否齐全。
3.清洁管道：在安装前需要对管道进行清洗，以保证其内部干净无杂质。
4.确定安装方式：根据现场情况和需求确定合适的安装方式，可以选择侧装、直插式或者法兰式等不同方式。
三、安装步骤1.选择合适的位置：根据实际情况选择合适的位置进行安装，并且要保证该位置能够方便地进行维护和检修。
2.固定支架：将支架固定在安装位置上，保证其稳定牢固。
3.安装传感器：根据选择的安装方式，将传感器插入管道中或者通过法兰固定在管道上。
4.连接电缆：将传感器与控制仪器之间的电缆连接好，注意电缆要防水防潮。
5.校准仪器：在安装完成后需要进行仪器的校准，以保证其准确性和稳定性。
四、注意事项1.避免受外界影响：在选择安装位置时需要避免受到外界干扰，如强磁场、高温、强振动等。
2.保持清洁：为了保证测量精度和稳定性，需要经常对管道进行清洗，并且要避免在管道内部存在杂质和污垢。
3.维护保养：对于超声波流量计需要进行定期的维护和保养，如更换电池、清洁传感器等操作。
4.正确使用：使用过程中要按照说明书进行操作，并且要注意防止超声波流量计受到物理损坏。
五、总结超声波流量计作为一种高精度、可靠性强的测量仪器，被广泛应用于各种工业领域中。
在安装过程中需要注意选择合适的位置和安装方式，并且要进行仪器的校准和维护保养。
只有这样才能保证超声波流量计的正常使用和测量精度。
插入式超声波流量计安装调试指导书专业工具：1KW以上手电钻1台，超声波流量计专用开孔器1套，定位纸1卷（宽度达到管道两倍内径，长度不小于管道周长）。
上电并设置参数：A:选则管道内流体满管稳流、管道材质易焊接、温度在100度以内的直管段。
要求直管段长度为管道内径的15倍。
B:安装距离应选择上游为管道内径的10倍距离，下游为5倍距离C:两传感器的安装分Z法及V法：DN200以下优先考虑V法，超过DN200(不含)用Z法。
Z法安装 V法安装Z 法安装传感器应安装管道横截面两侧，且两传感器必须在同一直线上。
两传感器距离为：管道内径减10mm，或查看M25。
安装点确定：上游传感器安装点用水平尺法定点，定位为管侧面中心线上的一点（尽量满足前10后5）；下游传感器安装点用卷纸法定点，卷纸围管段1圈，然后对折所围卷纸，再围上，边缝端点对齐上游安装点，在对折线上量取定位下游安装点（离上游点断面距离为安装距离）。
V法安装传感器应安装在管道横截面的一侧，且两传感器必须在同一直线上。
两传感器距离为：2倍内径-10mm，或查看M25。
安装点确定：用卷纸围管段1圈，边缝上量取距离为安装距离的两点即为上下游安装点。
注：远离锅炉或水泵出口、周围2米范围内无强电或变频干扰. 如遇垂直管道应选水自下向上流动作为安装点二、球阀底座的焊接焊接点除锈清油——中心重合点焊底座——正式焊接，注意不要让焊渣落在在底座的内螺纹上——拧接球阀（注意别忘垫密封圈）。
安装点的开孔组装钻头——拧紧开孔器密护套——缓慢钻孔——钻透后缓慢退出——关闭球阀——卸下开孔器安装传感器将传感器杆按螺纹拧入球阀——打开球阀——继续拧入传感器，直到L ＝20mm —管壁厚——拧紧锁紧螺母，同时满足，传感器接线防水端子与管网平行且与另一传感器相对。
传感器与主机接线A ：传感器线的链接:传感器有“+”、“-”两个接线端子，，红色线接“+”，黑色的接“-”，接线完毕后，锁紧进线孔螺母（注意密封垫不要丢失），最后拧紧密封盖。
超声波流量计-安装图解仪表的安装超声波流量计变送器的安装：可以选择墙装或者柱状，如下图所示传感器的安装（1）首先固定绑带1和绑带2如下入所示；如仪表安装在水平管道上，应将传感器安装与管道侧面，而不要装在管道的最高点，避免管道上方存在气泡影响将来的仪表测量（2）将俩个绑带的位置调整位C-33 位置（卡尺上分别标注字母C和数字33的俩个位置，这个位置可以先将变送器上电后输出相关参数得到，具体步骤可以参见下面的调试部分；这个位置是根据以下数据得出：管道材质：碳钢，管径：219mm，壁厚：6mm；管道无内衬，介质：水，温度：25℃）（3）固定传感器安装支架（注意安装支架的朝向：对向；传感器所接触的管道表面需要打磨掉防腐漆，露出管道金属层）（4）将传感器探头抹上耦合剂（随设备带的类似于牙膏似的的物品位耦合剂）（5）将传感器插入安装支架，根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装（1）如上图所示，传感器探头安装好后，将线缆的一端插入传感器，拧紧即可（2）变送器端的接头如下图所示：两个传感器出来的线缆通过仪表专配的格兰头6-2（包含c、d、f、g、h部分）如示意图安装6-1部分位线缆的另外一段插头，插入变送器的专用接口即可，如下图所示：流向上游过来的传感器线缆插入：UP的那个端子，流向下游过来的传感器线缆插入：DOWN的那个端子，电源线、信号线的接线如下图1、2接电源线26（+）、27（-）接信号线（4-20mA信号线）经过以上步骤，流量计的安装完成调试仪表的按键解释：E键位确认键，+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示：首先设置传感器（一般在仪表安装前，传感器探头安装前，变送器先上电，设置相关参数后可以得到安装距离，再进行仪表的安装）（1）按E键进入功能菜单，按+号或者-号找到下面菜单：（2）按E确认，进入，即可见到下面菜单：第二行默认为”NO”，按+号或者-号修改为”YES”（这是需要输入密码：0091），按E确认（3）上图，按E确认后进入，选择语言，默认为ENGLISH，无中文，按E进入下一个菜单（4）下图菜单，按E确认，进入下一步菜单（5）按E确认，进入下一个菜单（6）见到如下菜单：按+号或者-号修改为如图所示（2行程安装方式），修改好后按E进入下一步（7）见到如下菜单，按+号或者-号修改菜单如下图：CARBON STEEL（碳钢材质管道），修改好后按E确认进入下一步（8）见到如下菜单，按+号或者-号修改管径：219mm；修改好后按E进入下一步（9）见到如下菜单，按+号或者-号修改管道壁厚：6mm；修改好后按E进入下一步（10）见到如下菜单，按+号或者-号修改测量介质：WATER，修改好后按E进入下一步（11）后面的温度即可按默认20摄氏度即可（如介质为室温），按E进入下一步（12）见到如下菜单，会显示经过计算的安装位置：如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后，设置一下量程即可在测量界面，按E进入菜单，按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”，将该值修改为20mA对应值即可。
插入式超声波流量计安装调试方法简述一、数据输入步骤：（1）首先用盒尺量出被测管路的周长。
（2）打开仪表，接通电源，仪表显示超声波流量计版本号或菜单第一项内容。
（3）=-------------；再按10仪表显示输入管道外周长，将用盒尺测量出的周长直接输入。
例：周长为318mm，直接按3、1、8（4）仪表显示管外径。
（5）（6）例：管路为碳钢，即仪表显示0（具体材质见说明书9（76）。
（86）。
（95，插入B型探头”，输入方法同（6）（10Z法安装”，（11（12）输40号窗口，窗口显示阻尼系数，输入20(13)按号窗口，窗口显示低流速切除值，按确认键后输0.03（1426，进入1，固化参数并总使用”二、传感器安装点的选择：测量点要尽量选择距上游10倍直径，下游5倍直径以内均匀直管段，没有任何阀门、弯头、变径等干扰流场装置，流体必须为满管。
三、安装方法：1、Z方式安装：以管路周长为200mm为例侧视图侧视图截面图（1）在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量出1/2周长，即100mm，该点为B如安装距离为25mm，从A点向一侧量出25mm为C点和上面一样从B点向另一侧量出管路1/2周长为D点，B、D两点连接，D点划十字，A、D两点即为两个探头安装点，B、C两点也可为两个探头安装点，以现场情况而定。
（2）插入式探头则以A、D两点为中心焊接好探头底座。
确保焊接周边不渗水，漏水。
底座螺纹上顺时针缠绕生料带或油麻，再将球阀通过丝扣连接于底座上，旋开球阀。
安装开孔工具，开钻打孔，孔打通后，缓慢向外旋出钻头，并迅速关闭球阀（也可再迅速开启、关断球阀，放出少量水以冲出打孔时的残留铁屑）根据钻头的进深，确定管壁及结垢总厚度。
根据管壁及结垢厚度，确定探头的插入深度；旋转探杆，调节声楔面收发波束角度（插入式探头的安装方式详见Z水流方向Z水流方向俯视图（接线嘴同时向上）2显示上游= 下游= Q值= 上游、下游为信号强度，应大于60以上。
超声波流量计使用说明一、装配1.确保流量计安装在一个水平的位置，以避免测量误差。
二、连接电源和传感器1.将流量计与电源连接，并确保电源的稳定输入。
2.连接传感器到流量计主机上的传感器接口，并确保连接牢固。
三、设置参数1.打开流量计主机，进入设定参数模式。
2.根据实际需求，设置流量计的管道直径、温度范围、压力范围等参数。
3.设置输入和输出方式，包括模拟信号和数字信号。
四、校准1.在流量计中选择校准模式，并选择合适的校准流量。
2.调整光栅设置，确保测量的准确性。
3.对比校准流量和流量计测得流量，调整校准系数，直到两者相等。
五、运行监测1.流量计进入稳定工作状态后，开始对流体进行测量。
2.实时监测流量计所得的流量值，确保测量数据的准确性。
3.警报和故障排除：如果出现异常数据或故障报警情况，需要及时采取措施进行故障排除。
六、维护保养1.定期对流量计进行检查和维护，清除可能存在的污垢或堵塞。
2.检查传感器是否正常工作，及时更换故障传感器。
3.保持流量计的清洁，避免灰尘和杂质进入流量计。
七、注意事项1.在安装和操作流量计时，应注意安全，避免触电、烫伤等事故。
2.在使用过程中，应定期校准流量计，以确保测量准确性。
3.在操作过程中，应注意防水和防尘，避免流量计损坏。
4.在使用过程中，应避免震动和冲击，以免影响测量结果。
总结：超声波流量计是一种高精度、高稳定性的流量测量仪器，使用前需要进行装配、连接电源和传感器、设置参数、校准、运行监测等步骤。
在使用过程中需要注意事项，如注意安全、定期校准、防水和防尘、避免震动和冲击等。
定期维护保养可延长设备寿命，确保测量准确性。
超声波流量计如何安装流量计如何操作超声波流量计显示仪表假如安装在室内应选择在避开变频掌控柜等干扰源，电源较干净的220V由于传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择充分下列条件的场所。
1、管道圆度好，内表面光滑，管壁均匀。
2、上游侧5D，下游侧3D以上的直管段，注“D为管道内径”。
3、被测管路必需充分液体。
4、必需有充分的空间易于超声波流量计传感器的安装与操作。
5、在水平的被测管路，传感器不应装在管道的顶部和底部，并避开管道凹凸不平及有焊缝处。
超声波流量计传感器的安装1、在已定的安装位置四周比传感器约大一倍的面积上，将管壁上的油漆、铁锈、污垢等清除干净，擦净露出金属应无凹凸不平。
2、依据说明书图一、二将紧固件安装在管道上，用不锈钢带将其固定在管道上，不应松动。
3、铺设好电缆由电缆接入孔接到接线盒中的接线端子上。
4、每个超声波流量计传感器换能器正面，涂上一厚层耦合剂（黄油）后，将传感器换能器面与管壁接触，放置在紧固组件中，并用压紧盖板将传感器压紧，耦合剂应从传感器四周的缝隙中挤出，形成一道密封条。
紧固螺铨钮紧，注意四个螺铨用力要均匀，不要使传感器偏移。
Alicat流量计与流量掌控器是基于层流压差式原理进行测量的，内置温度、绝压、差压传感器和多种气体的粘度数据，切换到对应的气体模式后，可测量不同气体的温度、压力、（工况）体积流量、（标况）质量流量和累计流量等多种参数。
Alicat流量计的传感器典型响应时间可快至10ms，测量范围0.5%—100%F.S，部分型号测量下限可低至0.01%F.S。
精度一般为（0.8%Rdg+0.2%F.S.），部分型号可达到（0.5%Rdg或0.1%F.S.）。
假如流量计或掌控器很长时间未校准，你可能会挂念它的精度的问题。
我们建议将流量计或掌控器寄回给Alicat售后服务中心进行年度校准，以保持较高的精度。
当然你也可以选择其他方法检验它的精度是否超差。
9.2 双通道测量的插入式安装1. 决定管道的安装区域(e)： – 安装位置– 上/下游直管段– 测量点空间要求：大约1x 管道直径2. 标记管道安装位置的中间线3.在探头支架安装位置，在中间线的一侧标记弧长 (b)，通常，弧长大约在管道周长的 1/12 。
指出第一个钻孔(钻孔直径大约在81 to 82 mm / 3.19 to 3.23")4. 切割第一个孔, e.g.如果不知道测量管壁的厚度用等离子切割机5. 在距离洞（探头距离）和弧长之间确定探头的距离注意！确定传感器的距离如下：用按钮操作，通过快速设置中“传感器安装“菜单，运行快速设置，传感器的距离在SENSOR DISTANCE 功能(6886)中显示和弧长在ARC LENGTH 功能中显示，在运行前变送器必须安装和连接电源。
6.用弧长来纠正中间线7.设计在管道的另外一侧的修正中间线并且画上（管道周长的一半）8.指出在中间线的传感器距离和在管道背面设计中间线9.在中间线的每一侧延伸弧长和指出钻孔10.钻孔并准备焊接传感器基座的钻孔（倒角，清洁等） 注意！为传感器基座准备的钻孔总是成对出现的（CH1-CH1和CH2-CH2）11.插入传感器基座到第一组成对的钻孔中，用伸缩杆连成一线（校准直线工具），点焊传感器基座接着永久焊接两个传感器基座。
注意！对齐拉杆，两个导引夹必须在传感器基座上拧紧。
12.焊接两个传感器基座13．再次检查通道长度、传感器距离以及弧长注意！这些距离在Quick Setup 中能够得到，如果有偏差，当调试测量点时注意这些并进入修正系数。
14.插入第二对传感器到传感器基座上，并焊接两个传感器基座15.用手旋传感器到传感器基座上，如果使用一个工具，最大扭矩容许30 Nm16．插入传感器连接头，并手动拧紧。
仪表的安装超声波流量计变送器的安装：可以选择墙装或者柱状，如下图所示传感器的安装（1）首先固定绑带1和绑带2如下入所示；如仪表安装在水平管道上，应将传感器安装与管道侧面，而不要装在管道的最高点，避免管道上方存在气泡影响将来的仪表测量（2）将俩个绑带的位置调整位C-33 位置（卡尺上分别标注字母C和数字33的俩个位置，这个位置可以先将变送器上电后输出相关参数得到，具体步骤可以参见下面的调试部分；这个位置是根据以下数据得出：管道材质：碳钢，管径：219mm，壁厚：6mm；管道无内衬，介质：水，温度：25℃）（3）固定传感器安装支架（注意安装支架的朝向：对向；传感器所接触的管道表面需要打磨掉防腐漆，露出管道金属层）（4）将传感器探头抹上耦合剂（随设备带的类似于牙膏似的的物品位耦合剂）（5）将传感器插入安装支架，根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装（1）如上图所示，传感器探头安装好后，将线缆的一端插入传感器，拧紧即可（2）变送器端的接头如下图所示：两个传感器出来的线缆通过仪表专配的格兰头6-2（包含c、d、f、g、h部分）如示意图安装6-1部分位线缆的另外一段插头，插入变送器的专用接口即可，如下图所示：流向上游过来的传感器线缆插入：UP的那个端子，流向下游过来的传感器线缆插入：DOWN的那个端子，电源线、信号线的接线如下图1、2接电源线26（+）、27（-）接信号线（4-20mA信号线）经过以上步骤，流量计的安装完成调试仪表的按键解释：E键位确认键，+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示：首先设置传感器（一般在仪表安装前，传感器探头安装前，变送器先上电，设置相关参数后可以得到安装距离，再进行仪表的安装）（1）按E键进入功能菜单，按+号或者-号找到下面菜单：（2）按E确认，进入，即可见到下面菜单：第二行默认为”NO”，按+号或者-号修改为”YES”（这是需要输入密码：0091），按E确认（3）上图，按E确认后进入，选择语言，默认为ENGLISH，无中文，按E进入下一个菜单（4）下图菜单，按E确认，进入下一步菜单（5）按E确认，进入下一个菜单（6）见到如下菜单：按+号或者-号修改为如图所示（2行程安装方式），修改好后按E进入下一步（7）见到如下菜单，按+号或者-号修改菜单如下图：CARBON STEEL（碳钢材质管道），修改好后按E确认进入下一步（8）见到如下菜单，按+号或者-号修改管径：219mm；修改好后按E进入下一步（9）见到如下菜单，按+号或者-号修改管道壁厚：6mm；修改好后按E进入下一步（10）见到如下菜单，按+号或者-号修改测量介质：WATER，修改好后按E进入下一步（11）后面的温度即可按默认20摄氏度即可（如介质为室温），按E进入下一步（12）见到如下菜单，会显示经过计算的安装位置：如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后，设置一下量程即可在测量界面，按E进入菜单，按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”，将该值修改为20mA对应值即可。
插入式超声波流量计安装调试方法简述
、数据输入步骤：
首先用盒尺量出被测管路的周长。
打开仪表，接通电源，仪表显示超声波流量计版本号或菜单第一项内容。
按菜单键，仪表显示输入菜单号码 二 ------ ；再按10仪表显示输
入管道外周长，将用盒尺测量出的周长直接输入
B 型探头”，输入方法同（6），按确认键
（10）按键进入百4―号窗口，选择安装方式，选择“ Z 法安装”，
按确认键。
（11） 按▼□键进入口号窗口，窗口自动显示出探头安装距离。
（12） 按菜单键输4匸0 口 入20,再按确认键。
键进入 朗 口 号窗口，窗口显示低流速切除值，按确认键后输,
再按确认键。
（14）按菜单键输入26,进入2］匚号窗口，选择“ 然后按确认键。
二、 传感器安装点的选择：
测量点要尽量选择距上游10倍直径，下游5倍直径以内均匀直管段，没有 任何阀门、弯头、变径等干扰流场装置，流体必须为满管。
三、 安装方法：
1、Z 方式安装：以管路周长为200mm 为例
A CB^ 截面图
(1) (2) (3) 例：周长为318mm 直接按3、1、8后按确认键 仪表
显示管外径。
选择，仪表显示不同材质，选择完毕，再按确认键
选择被测管路材质，按确认键后用^ /-键
(7) (8) (9) 例：管路为碳钢，即仪表显示 0、碳钢，然后按确认键
（具体材质见说明书 号窗口， 号窗口， 号窗口， 按 按FT 9页菜单口口）
选择被测管路衬材，输入方法同（ 选择流体类型，输入方法同（6） 选择探头类型，按确认键，选择“ 6)。
5,插入
，进入40号窗口，窗口显示阻尼系数，按确认键 输
(13)按▼ /- 1,固化参数并总使用”
键进入 按叵
（1）在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量
出1/2周长，即100mm 该点为B 点。
根据仪表菜单22序□显示安装距离，例 如安装距离为25mm 从A 点向一侧量出25mn 为C 点和上面一样从B 点向另一侧 量出管路1/2周长为D 点，B 、D 两点连接，D 点划十字，A D 两点即为两个探
头安装点，B 、C 两点也可为两个探头安装点，以现场情况而定。
（2）插入式探头则以A 、D 两点为中心焊接好探头底座。
确保焊接周边不渗水, 漏水。
底座螺纹上顺时针缠绕生料带或油麻，再将球阀通过丝扣连接于底座上， 旋开球阀。
安装开孔工具，开钻打孔，孔打通后，缓慢向外旋出钻头，并迅速 关闭球阀（也可再迅速开启、关断球阀，放出少量水以冲出打孔时的残留铁屑） 根据钻头的进深，确定管壁及结垢总厚度。
根据管壁及结垢厚度，确定探头的 插入深度；旋转探杆，调节声楔面收发波束角度（插入式探头的安装方式详见
说明书第四页）
上游探头
上游探头 俯视图（接线嘴同时向上）
2、安装完毕后，按菜单| 9~0 I I 显示上游二 下游二Q 值二 上游、 下游为信号强度，应大于60以上。
上、下游数据接近。
Q 值为信号质量，应在 60以上。
如信号强度不理想，应旋转一侧探头一圈（向内或向外），同时观查信 号强度变化，75-85之间最好。
如还不行，应检查流体内是否含有大量气泡，或 流体不满管。
例：上游二 下游二Q 值=70（Q 值总在60-80之间变化）为好。
再按菜单93 □号窗口，仪表显示信号传输比，此值应尽量调到 100%最次 在（100± 3）%范围内波动。
上述过程完毕，按菜单1 n □即可进行测量。
详情请参看说明
唐山天泽仪表有限公司
开发部 下游探头 3俯视图（接线嘴同时向下）
下游探头
Z 方式:
Z 方式:
A C 25mm
弋— —. D … 水流方向
水流方向。
