插入式超声波流量计安装调试方法简述

超声波流量计校准方法超声波流量计是一种利用超声波测量液体流量的仪器，广泛应用于石化、电力、供暖、供水、自来水等领域。

它具有测量范围广、测量精度高、安装方便、维护简单等优点。

然而，由于影响测量的因素较多，定期进行校准是非常必要的。

本文将介绍超声波流量计的校准方法。

一、设备准备1. 一个标准流量计在校准过程中需要参照的标准流量计应该满足以下条件：与被测流量计不同型号、不同材质和不同测量原理的流量计，并符合国家计量法规。

另外，标准流量计的测量范围应该比被测流量计大1倍以上。

2. 一个标准分度圆规用于测量被测流量计管道内壁的直径，应该与实际值误差小于0.5%。

二、校准方法1. 确定测试点测试点的选择应该遵循以下原则：（1）测试点与流量计安装点距离应该合适，距离过近或过远均不利于精确测量；（2）测量点必须是管道直段；（3）测试点应该在核算流量段，尽量避免测量过渡段或垂直弯头段；（4）测试前应进行管道内部的清理和干燥，防止杂质和水雾对结果产生干扰。

2. 校准前的准备工作（1）打开被测流量计和标准流量计，等待5分钟左右，使其达到稳定工作状态；（2）根据清晰的用户手册使用设备，设置相应的参数；（3）保证测试记录的完整性，可以通过多次测试来验证数据的可靠性。

3. 校准过程（1）移动阀门，使被测流量计的流量逐渐逼近标准流量计的流量。

需要留意被测流量计读数与标准流量计读数的相对关系；（2）逐渐增加被测流量计的流量，直到达到核算流量点。

在达到目标流量后，取数应该在数值稳定的情况下进行，每个流量点需要记录5个数据，计算平均值；（3）根据实验数据和测量原理计算出被测流量计的误差百分比。

四、校准结果的处理（1）校准结果应该与测量用的精度等级相比，只有达到要求的精度等级，才能算通过校准；（2）如果误差在可接受范围内，记录校准结果并进行下一步处理；（3）如果误差较大，需要依据校准结果对被测流量计进行调整或更换更准确的标准流量计。

超声波流量计量安装方法
超声波流量计的安装方法一般分为以下几个步骤：
1.选择合适的安装位置：超声波流量计应安装在流体管道的直
线段上，并且要避免有气泡或颗粒物的位置。

另外，安装位置应尽量远离管道弯头、泵或阀门等设备，以确保流量计测量的准确性。

2.准备安装部件：根据实际情况，选择合适的安装部件，如法兰、支架等。

确保这些部件的质量可靠，能够承受流体的压力和温度。

3.安装超声波流量计：将超声波流量计与法兰连接，并用螺栓
将其固定在管道上。

安装时要注意流量计上的箭头指向流动方向。

4.连接电缆和电源：将超声波流量计的电缆与控制系统或显示
仪表相连。

另外，还需连接电源，确保超声波流量计正常工作。

5.校准和测试：安装完成后，需要进行校准和测试工作，以确
保超声波流量计的准确性和稳定性。

校准一般在运行前进行，根据实际情况选择合适的校准方法。

6.监测和维护：安装完成后，定期监测超声波流量计的工作状态，并及时进行维护和清洁，以保证其正常运行和长久使用。

需要注意的是，每个具体的超声波流量计在安装过程中可能存
在细微差异，因此应根据产品的安装说明书进行具体操作，或者请专业人士来进行安装。

超声波流量计安装步骤说明书篇一：超声波流量计安装步骤1. 引言超声波流量计是一种广泛应用于工业生产流程中的仪器，通过测量超声波在流体中传播的时间差来计算流量。

准确的安装是确保超声波流量计能够正常运行和提供准确测量结果的重要前提。

本文将详细介绍超声波流量计的安装步骤，以便用户能够正确进行安装。

2. 安装位置确定超声波流量计的安装位置对测量结果的准确性具有重要影响。

在选择安装位置时，需要考虑以下几个因素：(1) 监测点应位于液体流动状态稳定的位置，避免倒流和紊流的影响；(2) 需要足够的直管段进行流体的稳定；(3) 预留足够的空间用于传感器的安装和拆卸。

3. 安装步骤(1) 流量计安装前，请务必确认已关闭流体供应管道的阀门，并排空管道内余气。

(2) 将传感器安装在合适的位置，确保与管道的接触面完全贴合，并使用螺丝固定。

(3) 清洁安装处的管道表面，并涂抹一层良好导热的耦合剂。

(4) 将超声波流量计传感器固定在管道上，确保良好的接触，并紧固螺丝。

(5) 根据生产流程需求连接超声波流量计主机和传感器之间的电缆，并确保电缆连接牢固可靠。

(6) 在电缆连接完成后，根据所选型号的超声波流量计进行相关设置，包括流量单位、显示方式等。

(7) 检查安装是否正确，确认所有连接牢固，并开启管道供液。

(8) 打开超声波流量计主机电源并进行校准，确保测量结果准确。

4. 注意事项(1) 安装传感器时，避免受到物体的振动或冲击，以免影响测量精度。

(2) 定期检查电缆连接是否松动，如发现松动应及时紧固。

(3) 定期清洁传感器表面，确保有良好的耦合，并防止灰尘和杂物的积累。

(4) 避免暴露于过高或过低的温度环境中，以免影响超声波流量计的性能。

(5) 如遇密封不良导致泄漏现象，应及时停机检修，确保设备安全。

5. 总结正确安装超声波流量计是保证流量测量准确性的关键步骤。

本文介绍了超声波流量计的安装位置确定、安装步骤及注意事项，希望对用户在超声波流量计安装过程中提供帮助。

超声波流量计如何安装超声波流量计被广泛应用于各种工业领域中的流量监测和测量中。

正确的安装是确保超声波流量计有效工作的关键。

本文将介绍超声波流量计的安装步骤。

步骤一：初步测量在安装超声波流量计之前，首先需要进行管道的初步测量，并确保管道通过计量要求。

如果无法满足计量要求，必须进行相应的处理才能安装流量计。

步骤二：准备工作在进行安装前，需要进行下列准备工作：•将超声波流量计取出来，并检查设备的完整性；•将安装手册熟悉并阅读，了解安装需求和注意事项；•确保工作区域安全，无障碍；•确保所需材料和工具准备充分。

步骤三：选择安装点和安装方式根据实际测量需求，选择适当的安装点和安装方式。

超声波流量计可以安装在管道外部或管道内部。

如在管道外安装，应该安装在管道的流水线上游，以确保管道中的流体在经过超声波流量计之前已经稳定下来。

如选择在管道内安装，则必须要先切断管道，然后进行安装。

步骤四：安装传感器按照超声波流量计的安装手册，安装超声波传感器。

传感器放置的位置应该选择管道直线段上的位置，避免任何非直线部分或弯曲部分，以确保稳定性和精度。

步骤五：安装转换器和支架将超声波流量计的转换器固定到支架上，并根据实际要求将支架安装在管道上。

安装转换器时，确保流量计传感器正确地与管道相接触。

步骤六：安装电缆和电源根据超声波流量计的安装手册，安装电缆和电源。

将电缆连接到转换器上，并确保电源适配器的电压和电源符合超声波流量计要求。

步骤七：校验并启动当所有的组件安装完成后，要进行校验和启动。

在启动过程中，要检查是否存在任何异常问题，如果有，则需要进行处理。

总的来说，正确的安装是确保超声波流量计有效工作的关键。

本文介绍的步骤可以帮助用户正确地安装和启动超声波流量计，以达到最佳工作状态和流量测量结果。

超声波流量计的安装方法一、引言超声波流量计是一种常用于测量液体或气体流速的仪器，它通过发送超声波信号并测量信号传播时间的方式来计算流速。

本文将详细介绍超声波流量计的安装方法，旨在为使用者提供指导。

二、准备工作在安装超声波流量计之前，需要准备以下工作：1.验证设备型号和规格，确保所购买的超声波流量计适用于实际应用需求；2.确定安装位置，考虑流量计与流体管道之间的距离、管道直径等因素；3.准备所需安装工具，例如螺丝刀、扳手等。

三、安装步骤3.1 硬件安装1.关闭相关设备和管道，确保不存在液体或气体流动；2.使用工具打开管道的法兰或其他连接部件，将超声波流量计安装在管道上，并保持稳定；3.根据超声波流量计的连接方式，正确连接流量计的输入和输出管道；4.使用工具将连接部件紧固，确保不漏气、不漏液。

3.2 电气连接1.根据超声波流量计的电气连接要求，连接流量计的电源线和信号线；2.注意检查电源电压是否符合要求，并确保接线正确、牢固可靠；3.如有需要，连接超声波流量计的控制器或数据采集设备，确保信号传输正常。

3.3 调试和测试1.开启管道和相关设备，使流体流动起来；2.调整超声波流量计的参数和设置，确保适应实际应用需求；3.使用合适的方法和工具进行流速校准，确保测量结果准确可靠；4.进行一段时间的运行测试，观察流量计的性能和稳定性。

四、注意事项1.在安装过程中，严禁对超声波流量计进行剧烈撞击或其他可能损坏设备的操作；2.必须确保泄漏检测，并修复任何存在的泄漏问题；3.定期检查并清洁超声波流量计，以保证其正常工作；4.注意选择适当的工作温度范围和压力范围，以免损坏设备；5.如果遇到异常情况或故障，及时联系设备供应商或专业技术人员进行处理。

五、总结本文详细介绍了超声波流量计的安装方法，从准备工作到具体步骤进行了全面地探讨。

通过正确安装和调试，超声波流量计可以准确测量流体的流速，为工业生产和科研实验提供有价值的参考数据。

超声波流量计校验方法宝子！今天咱们来唠唠超声波流量计的校验方法哈。

一、零点校验。

这就像是给流量计定个初始值呢。

把管道里的流体都放空，让流量计处于没有流量通过的状态。

然后查看流量计显示的数值，正常情况下应该是接近零的。

要是偏差比较大，那可就得调整一下啦。

就像给一个刚睡醒迷迷糊糊的小宝贝纠正姿势一样，得让它从最基础的状态就准确起来。

二、标准表比对法。

这个方法可就像是找个学霸来和它作比较呢。

找一个已经校准过的、精度更高的标准流量计，把它和要校验的超声波流量计安装在同一段管道上。

让流体在管道里正常流动，然后同时记录两个流量计的读数。

如果两个读数相差在允许的误差范围内，那咱这个超声波流量计就还挺靠谱的。

要是差得太多，那就得好好检查检查是哪里出问题喽。

这就好比两个人参加同一场考试，答案要是差太多，肯定有一个是有状况的。

三、容积法校验。

这就有点像给它来个大考验啦。

找一个已知容积的容器，比如说大水箱之类的。

先把容器里的水排空，然后让超声波流量计计量流入这个容器的水量。

当容器被装满的时候，看看流量计显示的流量数值计算出来的水量和容器实际的容积是不是差不多。

要是不一样，那就要调整流量计的系数之类的啦。

就像是给它一个具体的任务量，看它能不能完成得漂亮。

四、流速法校验。

这种方法呢，就是通过测量管道内的流速来校验。

我们可以用一些专门测量流速的仪器，像流速仪之类的。

在管道的几个不同位置测量流速，然后根据管道的横截面积算出流量。

再和超声波流量计显示的流量对比。

如果不一样，那也得找找原因，是超声波流量计的传感器安装有问题，还是它本身的计算程序有小毛病呢？这就像是从不同的角度去审视一个人的能力一样，多方面考察才能更准确。

校验超声波流量计虽然有点小复杂，但只要按照这些方法来，就可以让它好好工作，准确测量流量啦。

宝子，你要是还有啥不明白的，随时再问我哦。

。

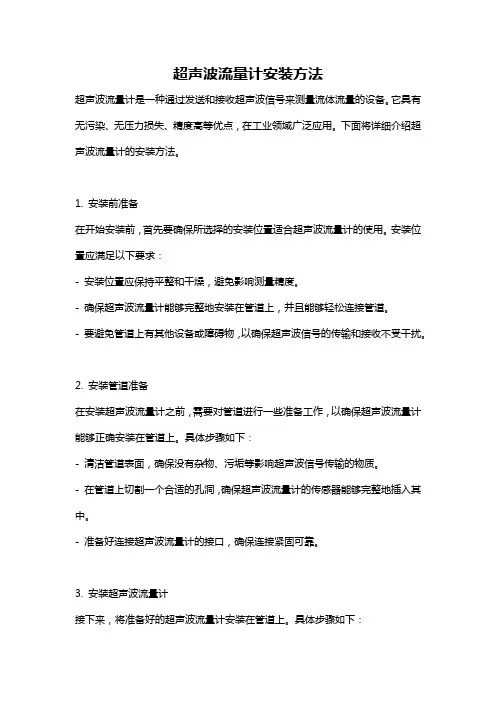

超声波流量计安装方法超声波流量计是一种通过发送和接收超声波信号来测量流体流量的设备。

它具有无污染、无压力损失、精度高等优点，在工业领域广泛应用。

下面将详细介绍超声波流量计的安装方法。

1. 安装前准备在开始安装前，首先要确保所选择的安装位置适合超声波流量计的使用。

安装位置应满足以下要求：- 安装位置应保持平整和干燥，避免影响测量精度。

- 确保超声波流量计能够完整地安装在管道上，并且能够轻松连接管道。

- 要避免管道上有其他设备或障碍物，以确保超声波信号的传输和接收不受干扰。

2. 安装管道准备在安装超声波流量计之前，需要对管道进行一些准备工作，以确保超声波流量计能够正确安装在管道上。

具体步骤如下：- 清洁管道表面，确保没有杂物、污垢等影响超声波信号传输的物质。

- 在管道上切割一个合适的孔洞，确保超声波流量计的传感器能够完整地插入其中。

- 准备好连接超声波流量计的接口，确保连接紧固可靠。

3. 安装超声波流量计接下来，将准备好的超声波流量计安装在管道上。

具体步骤如下：- 将超声波流量计的传感器插入管道的孔洞中，并确保密封紧固。

- 使用合适的螺丝将超声波流量计固定在管道上，确保安装稳固可靠。

- 如果超声波流量计使用可调节支架安装，需要调整支架的位置，以保证传感器与管道中心线垂直，并且使超声波信号传输和接收不受干扰。

4. 连接管道和超声波流量计安装完成后，需要将管道与超声波流量计连接起来，以确保信号传输正常。

具体步骤如下：- 使用合适的管道接头将管道与超声波流量计连接起来。

- 确保接头紧固可靠，避免泄漏和松动。

5. 调试和测试安装完成后，需要对超声波流量计进行调试和测试，以确保其正常工作。

具体步骤如下：- 打开超声波流量计的电源，并进行各项参数的设置和调整。

- 使用标准流量介质进行流量测试，比较超声波流量计的测量结果和实际流量值，以验证其准确性和稳定性。

- 调整超声波流量计的位置和参数，直到达到理想的测量效果。

20150421

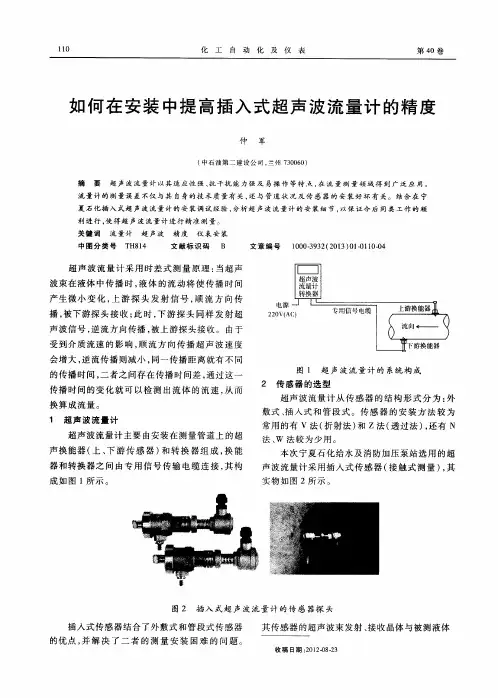

插入式超声波流量计安装过程中应该注意的细节
插入式超声波流量计采用了最先进的数字相关技术和智能自适应声波技术，并且具有非常简单的安装方式，但是许多用户在安装时应该注意一些细节：
选择安装工具要使用专用的开孔定位工具、手电钻(最好是可高层调速)、扳手及改锥等工具。

注意管道表面处理、保证两定位点通过中心线并成直线、底座焊接牢固密封垂直、球阀密封无漏水、开孔保证工具正常匀速钻孔。

安装距离以两传感器的中心沿管轴方向的距离为准，安装传感器时人要站在传感器的斜面并用手扶住，防止水压过大伤人或震坏传感器晶片、导向杆安装必须相对同时平行于管道。

插入式传感器安装方式只有一种，即Z法，通常管径在DN80mm以上都可使用，传感器插入深度是指超声波传感器顶部到导向杆内侧共长270mm，安装时必须减去管道壁厚及衬里。

插入式超声波流量计安装时的环境选择、位置选择、前后直管段长度、及流量阀门控制和调节都是需要注意配合。

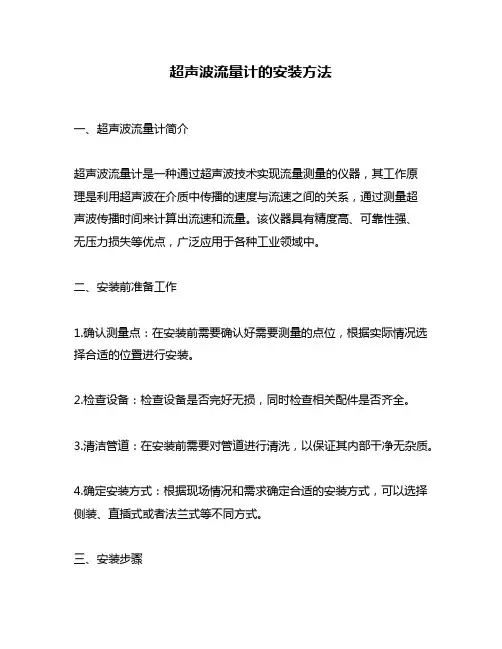

超声波流量计的安装方法一、超声波流量计简介超声波流量计是一种通过超声波技术实现流量测量的仪器，其工作原理是利用超声波在介质中传播的速度与流速之间的关系，通过测量超声波传播时间来计算出流速和流量。

该仪器具有精度高、可靠性强、无压力损失等优点，广泛应用于各种工业领域中。

二、安装前准备工作1.确认测量点：在安装前需要确认好需要测量的点位，根据实际情况选择合适的位置进行安装。

2.检查设备：检查设备是否完好无损，同时检查相关配件是否齐全。

3.清洁管道：在安装前需要对管道进行清洗，以保证其内部干净无杂质。

4.确定安装方式：根据现场情况和需求确定合适的安装方式，可以选择侧装、直插式或者法兰式等不同方式。

三、安装步骤1.选择合适的位置：根据实际情况选择合适的位置进行安装，并且要保证该位置能够方便地进行维护和检修。

2.固定支架：将支架固定在安装位置上，保证其稳定牢固。

3.安装传感器：根据选择的安装方式，将传感器插入管道中或者通过法兰固定在管道上。

4.连接电缆：将传感器与控制仪器之间的电缆连接好，注意电缆要防水防潮。

5.校准仪器：在安装完成后需要进行仪器的校准，以保证其准确性和稳定性。

四、注意事项1.避免受外界影响：在选择安装位置时需要避免受到外界干扰，如强磁场、高温、强振动等。

2.保持清洁：为了保证测量精度和稳定性，需要经常对管道进行清洗，并且要避免在管道内部存在杂质和污垢。

3.维护保养：对于超声波流量计需要进行定期的维护和保养，如更换电池、清洁传感器等操作。

4.正确使用：使用过程中要按照说明书进行操作，并且要注意防止超声波流量计受到物理损坏。

五、总结超声波流量计作为一种高精度、可靠性强的测量仪器，被广泛应用于各种工业领域中。

在安装过程中需要注意选择合适的位置和安装方式，并且要进行仪器的校准和维护保养。

只有这样才能保证超声波流量计的正常使用和测量精度。

插入式电磁流量计安装方式插入式电磁流量计如何操作插入式电磁流量计是在分体式电磁流量计的基础上进展起来的一种新型电磁流量计，它再保留分体式电磁流量计优点的基础上，针对分体式电磁流量计在管道安装困难，费插入式电磁流量计是在分体式电磁流量计的基础上进展起来的一种新型电磁流量计，它再保留分体式电磁流量计优点的基础上，针对分体式电磁流量计在管道安装困难，费用大等缺陷，依据法拉第电磁感应原理，用电磁方法通过测量流体的平均流速，从而获得流体的题解流量。

其实插入式电磁流量计的显现为生产现场带来了极大的便利，插入式电磁流量计紧要用于一般电磁流量计不便利安装的场所，直接可以在管道上面开孔，然后再把插入式电磁流量计垂直放入管道内进行测量，插入式电磁流量计紧要用于测量封闭管道中的导电液体和浆液中的体积流量。

包括酸、碱、盐等强腐蚀性的液体。

下面简单了解一下，插入式电磁流量计安装方式及要求：一、垂直安装流量计传感器插入管道时应与管道断面的垂直直径夹角小于5°。

二、倾斜安装流量计传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，倾斜安装方式水阻小，不宜缠挂。

插入式电磁流量计传感器插入点有两种方法：一是插入到被测管道的中心轴线上，二是插入到管道内壁为管道的0.25D处。

第一：清理被测管安装底座的焊渣和毛刺。

第二：关掉插入式电磁流量计上游流量掌控阀门或接受低压供水。

第三：将DN50球阀安装到安装底座上。

注意球阀的长空腔向上，检查球阀是否能全开全关、将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上。

松开定位螺母。

将插入式电磁流量计传感器插入杆通过球阀插入被测管道，同时应注意插入式电磁流量计传感器方向标志杆指向应和流体流向一致。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

简单几步教您轻松掌握超声波流量计的安装步骤
超声波在流动的流体中传播时就载上流体流速的信息。

因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。

超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种非接触式仪表，适于测量不易接触和观察的流体以及大管径流量。

使用超声波流量计比不用在流体中安装测量元件故不会改变流体的流动状态，不产生附加阻力，仪表的安装及检修均可不影响生产管线运行，因而是一种理想的节能型流量计。

那么超声波流量计安装都分为哪些步骤呢？
安装超声波流量计可按照以下步骤操作：
1、观察安装现场管道是否满足直管段D后5D以及离泵30D的距离。

(D为管道内直径)
2、确认管道内流体介质以及是否满管。

3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
4、确认管道使用年限，在使用10左右的管道，即使是碳钢材质，最好也采用插入式安装。

5、前四步骤完成后可确认使用何种传感器安装
6、开始向表体输入参数以确定安装距离。

7、非常重要：精确测量出安装距离。

(1)外夹式可选安装传感器大概距离，然后不断调试活动传感器以达到信号和传输比匹配
(2)插入使用专用工具测量管道上安装点距离，这个距离很重要，它直接影响表的实际测量精度，所以最好进行多次测量以求较高精度。

8、安装传感器——调试信号——做防水——归整好——清理现场线头等废弃物——安装结束——验收签字。

超声波流量计如何安装流量计如何操作超声波流量计显示仪表假如安装在室内应选择在避开变频掌控柜等干扰源，电源较干净的220V由于传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择充分下列条件的场所。

1、管道圆度好，内表面光滑，管壁均匀。

2、上游侧5D，下游侧3D以上的直管段，注“D为管道内径”。

3、被测管路必需充分液体。

4、必需有充分的空间易于超声波流量计传感器的安装与操作。

5、在水平的被测管路，传感器不应装在管道的顶部和底部，并避开管道凹凸不平及有焊缝处。

超声波流量计传感器的安装1、在已定的安装位置四周比传感器约大一倍的面积上，将管壁上的油漆、铁锈、污垢等清除干净，擦净露出金属应无凹凸不平。

2、依据说明书图一、二将紧固件安装在管道上，用不锈钢带将其固定在管道上，不应松动。

3、铺设好电缆由电缆接入孔接到接线盒中的接线端子上。

4、每个超声波流量计传感器换能器正面，涂上一厚层耦合剂（黄油）后，将传感器换能器面与管壁接触，放置在紧固组件中，并用压紧盖板将传感器压紧，耦合剂应从传感器四周的缝隙中挤出，形成一道密封条。

紧固螺铨钮紧，注意四个螺铨用力要均匀，不要使传感器偏移。

Alicat流量计与流量掌控器是基于层流压差式原理进行测量的，内置温度、绝压、差压传感器和多种气体的粘度数据，切换到对应的气体模式后，可测量不同气体的温度、压力、（工况）体积流量、（标况）质量流量和累计流量等多种参数。

Alicat流量计的传感器典型响应时间可快至10ms，测量范围0.5%—100%F.S，部分型号测量下限可低至0.01%F.S。

精度一般为（0.8%Rdg+0.2%F.S.），部分型号可达到（0.5%Rdg或0.1%F.S.）。

假如流量计或掌控器很长时间未校准，你可能会挂念它的精度的问题。

我们建议将流量计或掌控器寄回给Alicat售后服务中心进行年度校准，以保持较高的精度。

当然你也可以选择其他方法检验它的精度是否超差。

9.2 双通道测量的插入式安装1. 决定管道的安装区域(e)： – 安装位置– 上/下游直管段– 测量点空间要求：大约1x 管道直径2. 标记管道安装位置的中间线3.在探头支架安装位置，在中间线的一侧标记弧长 (b)，通常，弧长大约在管道周长的 1/12 。

指出第一个钻孔(钻孔直径大约在81 to 82 mm / 3.19 to 3.23")4. 切割第一个孔, e.g.如果不知道测量管壁的厚度用等离子切割机5. 在距离洞（探头距离）和弧长之间确定探头的距离注意！确定传感器的距离如下：用按钮操作，通过快速设置中“传感器安装“菜单，运行快速设置，传感器的距离在SENSOR DISTANCE 功能(6886)中显示和弧长在ARC LENGTH 功能中显示，在运行前变送器必须安装和连接电源。

6.用弧长来纠正中间线7.设计在管道的另外一侧的修正中间线并且画上（管道周长的一半）8.指出在中间线的传感器距离和在管道背面设计中间线9.在中间线的每一侧延伸弧长和指出钻孔10.钻孔并准备焊接传感器基座的钻孔（倒角，清洁等） 注意！为传感器基座准备的钻孔总是成对出现的（CH1-CH1和CH2-CH2）11.插入传感器基座到第一组成对的钻孔中，用伸缩杆连成一线（校准直线工具），点焊传感器基座接着永久焊接两个传感器基座。

注意！对齐拉杆，两个导引夹必须在传感器基座上拧紧。

12.焊接两个传感器基座13．再次检查通道长度、传感器距离以及弧长注意！这些距离在Quick Setup 中能够得到，如果有偏差，当调试测量点时注意这些并进入修正系数。

14.插入第二对传感器到传感器基座上，并焊接两个传感器基座15.用手旋传感器到传感器基座上，如果使用一个工具，最大扭矩容许30 Nm16．插入传感器连接头，并手动拧紧。

超声波流量计是20世纪70年代随着集成电路技术迅速发展才开始得到实际应用的一种非接触式流量仪表，它利用超声波在流动的流体中传播时，可以载上流速信息的特性，通过接收和处理穿过流体的超声波信息就可以监测处流速，从而换算成流量。

那超声波流量计怎么安装呢？超声波流量计/热量表安装简单方便，只要选择一个合适的安装点，把安装点处的管道参数输入到流量计/热量表中，然后把传感器安装在管道上即可。

安装调试流程如下：检查配件→选择安装点→输入测量参数→传感器的安装与调试→检查安装是否正确→主机的安装→结束检查配件超声波流量计/热量表是由主机和传感器组成的，配接PT100或PT1000铂电阻实现热量测量功能，安装前请按照装箱单检查配件是否齐全。

请参照第5页传感器类型表检查配件是否符合测量要求。

插入式传感器可实现带水带压安装。

附：插入式传感器选型选择安装点选择安装点是能否正确测量的关键，选择安装点必须考虑下列因素的影响：满管、稳流、结垢、温度、压力、干扰。

2.1、满管为保证测量精度和稳定性，测量点的流体必须充满管段（否则测量值会偏大或者不能测量）。

所以应满足下列条件：两个传感器应该安装在管道轴面的水平方向上，在如图所示范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。

满管有可能不满管选择流体垂直向上流动的安装点流体垂直向下流动的管道选择流体斜向上流动的安装点流体斜向下流动的管道选择管道系统中的最低点安装管道系统的最高点流体为自然流管道无压力的流体2.2、稳流稳定流动的流体有助于保证测量精度，而流动状态混乱的流体会使测量精度难以得到保证。

满足稳流条件的标准要求：1．管道远离泵出口、半开阀门，上游10D，下游5D（D为外管径）；2．距离泵出口、半开阀门30D。

达不到稳流条件的标准要求，下列情况也可以尝试测量：1．泵出口、半开阀门和安装点之间有弯头或者缓冲装置；2．泵的入口、阀门的上游；3．流体的流速为中、低流速。

插入式超声波流量计检修操作规程1.工作原理如图1所示，在待测流量管的管壁上，按一定相对位置安装一对超声探头。

安装方法分为“V”和“Z”式。

第一探头受电脉冲激励产生的超声波脉冲以θ角入射，经流体后被第二探头接收。

从发到收，超声的传播时间，依其顺流或逆流，分别记为T+和T－。

V式图1 探头安装示意图T±＝（MD/Cosθ）/（Co+U1Sinθ）+τ其中，D――管内径UI――管内流体沿声波传播线，即沿直径的平均流速。

――超声束在流体中的折射角M――安装因子，对“Z”式，M＝1；对“V”式，M＝2。

由上式，可推出管道中的平均流速Us：Us=（MD△T）/[kSinθ（T+-τ）（T_-τ）]Us与UI的关系：Us＝kUI 其中K为流场分布修正系数。

当直管段足够长时，K仅与流体雷诺数Re微弱有关，可据此修正。

因此，准确流量正逆传播时间，机内计算机即可依据各输入条件演算出流速和其他流量测量量。

2 接线打开主机前盖，可看见操作键盘下方的接线排，如下图所示。

探头 输出信号S1 G G S2 SIO1SIO2 G FQ G PS+ PS- +12 IL+ IL-电源电源开关 220 FG 220各接线排端子意义解释如下：S1--G ：超声探头1 S2--G ：超声探头2SI01：串口输入输出1 SI02：串口输入输出2FQ-G ：频率信号输出 PS ＋--PS －：累计脉冲输出＋12V ：＋12V 电压输出IL ＋--IL －：4－20mA 电流输出220-FG-220：交流电压（220V ，50H 在Hz ）输入电源接入：将220V 50Hz 市电经电源输入接线口可靠接入交流电源输入端子。

电源的地线接至FG 端子。

应特别注意的是，为保证人身和设备安全，必须在机箱接地端子接上可靠地线。

3 使用方法打开主机前盖，可看见面板上的操作键盘，如下图所示。

各键意义解释如下：0－9：数字键ZL：测态下零点清除；掉电存储扫描显示。

超声波流量计操作说明（插入式）首先确定管道参数，管内径，材质的精确参数，这些重要参数决定计量的准确度。

例如：要测量的管道是DN800mm（如：内径为800mm，材质为碳钢），操作步骤如下：1、直接按M11（M指MENU的简称）键后，到“输入管道外直径”窗口，直接输入“800”后按ENT；（管外径输入完毕）2、直接按M12键后，到“输入管道管壁厚度”窗口，输入“0”后按ENT；（管壁厚度输入完毕）3、按M14键后，到“输入管道材质类型”窗口，按ENT键后，输入“0.碳钢（也可通过向上向下键来选择）”后按ENT；（此项完成）4、按M20键后，到“选择流体类型”窗口，按ENT键后，输入“0.水（也可通过向上向下键来选择）”后按ENT；（此项完成）5、按M23键后，到“选择传感器类型”窗口，按ENT键后，输入“可通过向上向下键来选择第5项插入B 型）”后按ENT；（此项完成）6、按M24键后，到“选择传感器安装方法”窗口，按ENT键后，输入“可通过向上向下键来选择第1项Z 法安装）”后按ENT；（此项完成）7、按M25键后，显示传感器安装距离，根据这个数据，我们开始将传感器贴在管道上，两传感器之间的参数距离是790 mm左右；所以我们安装距离都按内径减10来做。

8、按M26键后，选择“1.固化参数并总使用”，然后按ENT键激活，再次按ENT键，将所设置入的参存储到机器内部，此步骤非常重要。

如果不执行此步骤，断电后所设参数将丢失。

9、管道上传感器安装好后，将信号线按上下游位置接好后进入以下窗口。

10、传感器安好后管道必须有水时才能调试，按M90键，到“信号强度”窗口，此时如传感器位置正确，管道内充满水的情况下，主机有显示，上下游信号强度，一般情况：上游：>65.0 下游：>65.0 Q：>50机器就可以正常工作，信号强度越高越好。

11、按M91键后，到“信号时间传输比”窗口，此窗口和M90窗口同时检测，此窗口的参数工作范围在：100±3%,最好在99-101之间最佳，如果超出103后将两传感器距离拉近，如小于99将两传感器距离拉远。

插入式超声波流量计安装调试方法简述一、数据输入步骤：（1）首先用盒尺量出被测管路的周长。

（2）打开仪表，接通电源，仪表显示超声波流量计版本号或菜单第一项内容。

（3）=-------------；再按10仪表显示输入管道外周长，将用盒尺测量出的周长直接输入。

例：周长为318mm，直接按3、1、8（4）仪表显示管外径。

（5）（6）例：管路为碳钢，即仪表显示0（具体材质见说明书9（76）。

（86）。

（95，插入B型探头”，输入方法同（6）（10Z法安装”，（11（12）输40号窗口，窗口显示阻尼系数，输入20(13)按号窗口，窗口显示低流速切除值，按确认键后输0.03（1426，进入1，固化参数并总使用”二、传感器安装点的选择：测量点要尽量选择距上游10倍直径，下游5倍直径以内均匀直管段，没有任何阀门、弯头、变径等干扰流场装置，流体必须为满管。

三、安装方法：1、Z方式安装：以管路周长为200mm为例侧视图侧视图截面图（1）在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量出1/2周长，即100mm，该点为B如安装距离为25mm，从A点向一侧量出25mm为C点和上面一样从B点向另一侧量出管路1/2周长为D点，B、D两点连接，D点划十字，A、D两点即为两个探头安装点，B、C两点也可为两个探头安装点，以现场情况而定。

（2）插入式探头则以A、D两点为中心焊接好探头底座。

确保焊接周边不渗水，漏水。

底座螺纹上顺时针缠绕生料带或油麻，再将球阀通过丝扣连接于底座上，旋开球阀。

安装开孔工具，开钻打孔，孔打通后，缓慢向外旋出钻头，并迅速关闭球阀（也可再迅速开启、关断球阀，放出少量水以冲出打孔时的残留铁屑）根据钻头的进深，确定管壁及结垢总厚度。

根据管壁及结垢厚度，确定探头的插入深度；旋转探杆，调节声楔面收发波束角度（插入式探头的安装方式详见Z水流方向Z水流方向俯视图（接线嘴同时向上）2显示上游= 下游= Q值= 上游、下游为信号强度，应大于60以上。

插入式超声波流量计安装调试指导书专业工具：1KW以上手电钻1台，超声波流量计专用开孔器1套，定位纸1卷（宽度达到管道两倍内径，长度不小于管道周长）。

上电并设置参数：A:选则管道内流体满管稳流、管道材质易焊接、温度在100度以内的直管段。

要求直管段长度为管道内径的15倍。

B:安装距离应选择上游为管道内径的10倍距离，下游为5倍距离C:两传感器的安装分Z法及V法：DN200以下优先考虑V法，超过DN200(不含)用Z法。

Z法安装 V法安装Z 法安装传感器应安装管道横截面两侧，且两传感器必须在同一直线上。

两传感器距离为：管道内径减10mm，或查看M25。

安装点确定：上游传感器安装点用水平尺法定点，定位为管侧面中心线上的一点（尽量满足前10后5）；下游传感器安装点用卷纸法定点，卷纸围管段1圈，然后对折所围卷纸，再围上，边缝端点对齐上游安装点，在对折线上量取定位下游安装点（离上游点断面距离为安装距离）。

V法安装传感器应安装在管道横截面的一侧，且两传感器必须在同一直线上。

两传感器距离为：2倍内径-10mm，或查看M25。

安装点确定：用卷纸围管段1圈，边缝上量取距离为安装距离的两点即为上下游安装点。

注：远离锅炉或水泵出口、周围2米范围内无强电或变频干扰. 如遇垂直管道应选水自下向上流动作为安装点二、球阀底座的焊接焊接点除锈清油——中心重合点焊底座——正式焊接，注意不要让焊渣落在在底座的内螺纹上——拧接球阀（注意别忘垫密封圈）。

安装点的开孔组装钻头——拧紧开孔器密护套——缓慢钻孔——钻透后缓慢退出——关闭球阀——卸下开孔器安装传感器将传感器杆按螺纹拧入球阀——打开球阀——继续拧入传感器，直到L ＝20mm —管壁厚——拧紧锁紧螺母，同时满足，传感器接线防水端子与管网平行且与另一传感器相对。

传感器与主机接线A ：传感器线的链接:传感器有“+”、“-”两个接线端子，，红色线接“+”，黑色的接“-”，接线完毕后，锁紧进线孔螺母（注意密封垫不要丢失），最后拧紧密封盖。

插入式超声波流量计安装方法艾拓利尔插入式超声波流量计主要用于测量管道中的清水流量。

以其安装方便，测量精度高而应用于各个行业的流量测量中。

艾拓利尔插入式超声波流量计安装步骤为：（1）确定安装位置（2）设置仪表参数（3）固定超声波流量计探头（4）调试流量计参数（5）固定流量计主机。

一、选择安装位置安装位置要求：（1）必须满管；（2）足够长的直管段（参考下图）。

二、参数设置（1）测量管道外周长，计算外径。

外径测量（2）给主机通电，供电范围10～36VDC，接表上的DC+和DC-端子。

（3）按“menu”键，输入11，按“Enter”键，再用键盘输入管道内径，输入完成按“Enter”键。

（4）按“∨”键，按“Enter”键再用键盘输入管道管壁厚度0.001（插入式流量计都输入这个数），输入完成按“Enter”键。

（5）按“∨”键，按“Enter”键通过按“∨”选择管道材质（0,1,2后面的单词分别代表碳钢、不锈钢、PVC材质），输入完成按“Enter”键。

（6）按“∨”键，按“Enter”键，通过按“∨”选择传感器类型，这里选“1”，插入式传感器，输入完成按“Enter”键。

（7）按“∨”键，按“Enter”键，通过按“∨”选择安装方式，一般选“V”或“Z”法安装，输入完成按“Enter”键。

（8）按“∨”键显示安装距离，安装距离可认为是两传感器之间那节管道的长度。

三、安装步骤（能焊接的管道）（1）根据仪表主机计算出来的安装距离确定两个探头的安装点，做好标记。

（2）把流量计配套焊接底座焊接到管道上。

（3）焊接底座冷却后，在底座螺纹上缠上足够生料带，把流量计配套球阀拧到焊接底座上。

（4）把专业开孔器通过螺纹拧到球阀上，打开球阀。

（5）把开孔器前端伸到管壁上，打开电钻开孔。

（6）开孔完成后，把开孔器前端退出球阀，关闭球阀。

（7）松开锁紧螺母，将传感器缩进连接螺母内。

（8）将连接螺母缠上生料带，拧紧在球阀上。
