Altium Designer 10课件第5章 印刷电路板设计

Altium Designer 10课件第5章 印刷电路板设计
PCB设计界面 PCB环境参数 PCB板的布局 PCB板的布线
5.1 PCB界面简介
PCB界面主要包括3个部分：主菜单、主工具栏和工作面板，如图所示。
与原理图设计的界面一样，PCB设计界面也是在软件主界面的基础上添加了一系 列菜单项和工具栏，这些菜单项及工具栏主要用于PCB设计中的板设置、布局、布线 及工程操作等。
5.2 电路板物理结构及环境参数设置
对于手动生成的PCB，在进行PCB设计前，首先要对板的各种属性进行详细的设 置。主要包括板形的设置、PCB图纸的设置、电路板层的设置、层的显示、颜色的 设置、布线框的设置、PCB系统参数的设置以及PCB设计工具栏的设置等。
5.2.1 电路板物理边框的设置
1．边框线的设置
Step 5 设置边框线属性。 鼠标左键双击任一边框线即可打开该线的编辑对话框。
为了确保PCB图中边框线为封闭状态，可以在此对话框中对线的起始和结束点 进行设置，使一根线的终点为下一根线的起点。下面介绍其余一些选项的含义。 “Layer”（图层）下拉列表：设置该线所在的工作层面。 “Net”（网络）下拉列表：设置边框线所在的网络。通常边框线不属于任何的网 络，即不存在任何的电气特性。 “Locked”（锁定）复选框：选中该复选框时边框线被锁定，无法对该线进行移 动等操作。 “Keepout”（ 板外对象）复选框：表示该边框线属性是否为“Keepout”。具有该 属性的对象被定义为板外对象，将不出现在系统生成的“Gerber”文件中。
5.1.2 主工具栏
用鼠标右键单击菜单栏或工具栏的空白区域即可弹出工具栏的命令菜 单，如图所示。它包含6个菜单项，有√标志的菜单项将被选中而出现 在工作窗口上方的工具栏中。每一个菜单项代表一系列工具选项。
“PCB Standard”（PCB标准）菜单项：用于控制PCB标准工具栏的打开或关闭。 “Filter”（过滤器）菜单项：控制工具栏的打开与关闭，用于快速定位各种对象。 “Utilities”（功能）菜单项：控制工具栏的打开与关闭。 “Wiring”（布线）菜单项：控制布线工具栏的打开与关闭。 “Navigation”（导航）菜单项：控制导航工具栏的打开与关闭，通过这些按钮，可 以实现在不同界面之间的快速跳转。 “Customize”（自定义）菜单项：用户自定义设置。

快速学习Altium Designer 10绘制电路PCB板

快速学习Altium Designer 10绘制电路PCB板

快速学习Altium Designer 10 绘制PCB板创建文件：打开软件File>>New>>Project>>PCB ProjectFile>>New>>SchematicDesign>>Document Options>>A4>>OKSave Project文件& Save Sch文件画原理图：拖动元件,按空格/Y/X进行调整方向;table编辑属性元件的注释中写清中文的名称,如“2p排针”不显示添加网络标号等画完保存编译：Project>>Compile PCB ProjectView>>Workspace Panels>>System>>Messages或者右下角的单击System选择Message创建PCB文件：鼠标定位在Sch文件中左侧Files下方>>PCB Board Wizard(1000mil=1英寸)将PcbDoc文件拖到项目文件下PCB文件中空白处右击>>Options>>Board Options>>取消Display Sheet保存文件导入设计与布线：鼠标定位在原理图文件Design>>Update PCB document>>Validate Changes>>Execute ChangesDesign>>Board Layers&Colors>>Used layers On>>Show Top､Bottom､DRC Error Markers､DRC Detail MarkersDesign>>Rules>>Width>>右击>>new rule>>Advanced>>Query Builder选中元器件>>Edit>>Align自动布线：Auto Route>>All>>Route All(取消：Tools>>Un-route>>All)手动布线：(选择底层布线)Place>>Interactive Routing清单：Reports>>Bill of Materials。

第5章 印制电路板设计(电子工艺与电子课件)


计文件。设计文件应以磁盘文档的方式 保存。
第4章 Protel DXP基础
5.1 Protel DXP基础
1. Protel DXP设计环境
当用户启动Protel DXP后，系统将进入
Protel DXP管理器设计环境(Design Explorer)，
如图5.1所示，所有Protel DXP功能都是从这
Protel DXP将文档按类型在项目面板中分
类列出。
第4章 Protel DXP基础
图5.9 项目面板中的各类文档
第4章 Protel DXP基础
5. 打开文档和切换文档
在如图5.9所示的项目面板中，用鼠
标分别单击文档的名字就可以打开这个
文档，目前它们都是空文件。可以按照
两种方法切换当前正在编辑的文件：一
右键单击欲删除的文件，弹出如图5.11所
示的菜单。在菜单中选择【Remove from
Project】选项，并在如图5.12所示的确认
删除提示框中单击
按扭，
即可将此文件从当前项目中删除。
第4章 Protel DXP基础
图5.11 删除文件
第4章 Protel DXP基础
图5.12 确认删除提示框
电路板)设计、Auto Router(自动布线器)和
FPGA设计，覆盖了以PCB为核心的整个
物理设计。
第4章 Protel DXP基础
Protel DXP在文件交换方面也有
很大的进展。它可以毫无障碍地读Orcad、
Pads、Accel(PCAD)等EDA公司的设计文
件；可以输入和输出DXF、DWG格式文
元件库，但是并不可能将所有的元件都收
到这些库中。
2. 绘制原理图

Altium Designer2013 第05章：设计原理图元件(2)


元件符号复杂

同一芯片集成多个相同功能的模块
3
复杂元件的绘制

1.分部分绘制元件符号步骤：




新建一个元件符号，命名保存 对芯片管脚进行分组 绘制元件符号的一个部分 再新建其他部分 注释元件符号，设置元件属性 保存
4
复杂元件的绘制

2.元件示例：LM324
LM324系列运算放大器是价格便宜的带差动输入 功能的四运算放大器
元件名为：TRANSCT 元件属性设置：Default Designator设置为T?
28
练习：四个2输入与非门
元件名为：7400 元件属性设置：Default Designator设置为U?
29
为元件符号添加Footprint模型

18
为元件符号添加Footprint模型

19
添加电路仿真模型

用于电路仿真的SPICE模型位于Protel 2004安 装文件夹“C:\Program Files\Altium2004 SP2\Library\Simulation”文件夹中，如果 需要进行仿真设计，则需要先添加仿真元件库， 并且在进行仿真之前必须先给元件添加仿真模 型。
20
添加电路仿真模型
21
添加电路仿真模型
22
添加电路仿真模型
23
元件的检查和报表

报告菜单可以做什么？

了解某个元件符号的信息 对元件符号的自动检查 了解整个元件库信息
24
元件的检查和报表

元件符号信息报表


“报告”->“元件” “报告”->“元件规则检查” “报告”->“元件库”

学习课件印刷电路板设计


实例一：简单电路板设计
总结词
基础入门，适合初学者
详细描述
介绍如何使用基本工具和软件进行简单的电路板设计，包括原理图绘制、布局和布线等基本步骤。
实例二：多层电路板设计
总结词
进阶设计，适合中级水平
详细描述
探讨多层电路板的设计方法，包括叠层设置、电源和接地层设计、信号层和阻抗控制等关键要素，以及多层板设 计的最佳实践。
布局技巧
根据电路功能和信号流向，合理安排 元件的位置，减小信号传输路径，降 低电磁干扰。
布线技术
布线原则
布线应遵循电路板设计规范，确保线路清晰、简洁，避免交 叉和重叠。
布线技巧
根据元件布局和电路功能，合理规划线路路径，减小线路长 度和弯曲度，提高信号传输效率。
电磁兼容性设计
电磁兼容性原则
设计时应考虑电磁兼容性，减小电路板产生的电磁干扰和噪声。
分类
根据不同的分类标准，印刷电路 板可分为单面板、双面板、多层 板等类型，按用途可分为通用板 和专用板。
设计流程
需求分析
明确电路板的功能需求，确定电路板的尺寸、 布局和连接方式。
元件布局
根据电路原理图，将电子元件在电路板上进行 合理布局。
布线设计
根据元件布局和电路连接需求，进行导电线路 的布设。
常用设计软件
学习目标
掌握印刷电路板的基本原理和设 计流程。
能够独立完成简单的印刷电路板 设计项目。
熟悉印刷电路板设计软件的使用 ，如Altium Designer、Eagle等 。
了解印刷电路板制造工艺和材料 选择。
02
印刷电路板基础知识
定义与分类
定义
印刷电路板（PCB）是一种用于实 现电子设备中电路连接的基板，通 过印刷技术将导电线路印制在绝缘 材料上。

AltiumDesigner10电路设计入门教程

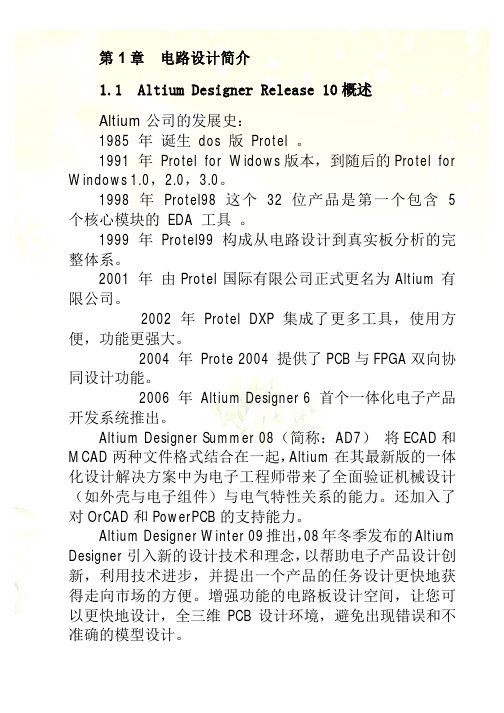

目录目录 (1)第一部分应用电子技术实训教学大纲，要求与实训资源简介 ............... 错误！未定义书签。

1.1应用电子技术实训教学大纲........................................................... 错误！未定义书签。

1.2实训内容与学时分配....................................................................... 错误！未定义书签。

1.3实训安排与考核方式....................................................................... 错误！未定义书签。

第二部分Altium Designer10电路设计实训入门.. (4)2.1 印制电路板与Protel概述 (4)2.1.1印制电路板设计流程 (4)2.2 原理图设计 (6)2.2.1 原理图设计步骤： (6)2.2.2 原理图设计具体操作流程 (6)2.3 原理图库的建立 (13)2.3.1 原理图库概述 (13)2.3.2 编辑和建立元件库 (13)2.4 创建PCB元器件封装 (19)2.4.1元器件封装概述 (19)2.4.2 创建封装库大体流程 (20)2.4.3 绘制PCB封装库具体步骤和操作 (20)2.5 PCB设计 (29)2.5.1 重要的概念和规则 (29)2.5.2 PCB设计流程 (30)2.5.3详细设计步骤和操作 (30)2.6 实训项目 (36)2.6.1 任务分析 (36)2.6.2 任务实施 (38)第三部分PCB板基础知识、布局原则、布线技巧、设计规则 (69)3.1 PCB板基础知识 (69)3.2 PCB板布局原则 (72)3.3 PCB板布线原则 (73)3.4 Alitum Designer的PCB板布线规则 (74)第四部分自制电路板实训入门 (86)4.1 自制电路板最常用方法及工具介绍 (86)4.2 描绘法自制电路板 (89)4.3感光板法制作电路板(图解说明全过程) (95)4.4 热转印法制作电路板 (99)4.5丝网印法制作电路板(图解说明全过程) (104)4.6 感光干膜法制作电路板 (109)第五部分PCB线路板雕刻机系统实训入门 (110)5.1 PCB线路板雕刻机概述 (110)5.2 雕刻机的使用 (112)5.2.1 如何生成加工文件 (112)5.2.2 硬件使用说明 (116)5.2.3 软件使用功能介绍 (118)5.3 线路板制作操作步骤 (123)第六部分电路板抄板入门 (126)6.1 PCB抄板 (126)6.1.1概述 (126)6.1.2抄板步骤 (126)6.2 BOM清单的制作 (133)6.3 PCB反推原理图 (135)第七部分实训项目 (137)实训一PCB焊接技术 (137)实训二AD绘制原理图 (141)实训三AD绘制PCB图 (143)实训四刀刻法（描绘法）制作PCB板 (145)实训五热转印法印制PCB板 (147)实训六雕刻机印制PCB板 (149)实训七产品装配与调试 (150)实训八PCB抄板 (153)实训九PCB抄板——反推原理图 (155)实训十原理图与PCB的相互推演练习 (157)实训十一电子产品实训总结汇报 (159)第八部分实训电路模块库 (160)8.1 单片机电路模块 (160)1.AT89S5X单片机模块 (160)2.AVR单片机模块 (162)3.STM32F103单片机模块 (164)4. EPM240可编程数字逻辑模块 (166)8.2 传感器电路模块 (168)1. 温湿度传感器模块 (168)2. 火焰烟雾传感器模块 (170)3. 光敏传感器模块 (171)4. 人体红外传感器模块 (172)5. 震动传感器模块 (174)6. 超声波测距传感器模块 (176)7. RFID刷卡模块 (177)8. 三轴加速度、三轴角速度、三轴磁阻传感器模块 (178)9. 空气质量传感器模块 (180)10. 声音传感器模块 (181)11. 电流传感器模块 (182)12. 霍尔传感器模块 (183)13. 颜色传感器模块 (184)8.3 信号采集处理模块 (186)1. 高速AD采集模块 (186)2. 高速DA转换模块 (188)8.4 通信接口模块 (190)1. RS232串口模块 (190)2. RS485总线模块 (191)3. USB接口模块 (192)4. CAN总线模块 (195)5. NRF24L01无线通信模块 (196)6. 蓝牙通信模块 (198)7. WIFI通信模块 (199)8. ZIGBEE模块 (200)9. GSM/GPRS通信模块 (202)8.5 执行器件模块 (205)1. 直流电机模块 (205)2. 步进电机模块 (206)3. 继电器控制模块 (207)8.6 人机交互接口模块 (209)1. 键盘模块 (209)2. 旋转编码开关模块 (211)3. 数码管模块 (212)4. 点阵液晶模块 (213)5. 流水灯与交通灯模块 (215)8.7 其他模块 (217)1. 时钟与存储器模块 (217)第二部分Altium Designer10电路设计实训入门2.1 印制电路板与Protel概述随着电子技术的飞速发展和印制电路板加工工艺不断提高，大规模和超大规模集成电路的不断涌现，现代电子线路系统已经变得非常复杂。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Step 2 移动鼠标到电路板上，单击 鼠标左键确定起点，然后移动鼠标多 次单击确定多个固定点重新设定电路 板的尺寸，如图所示。
Step 3 单击鼠标右键或者按下“Esc”键退出板形的定义。 Move Board Vertices（移动板顶点）
Step 1 单击“Design”（设计）→”Board Shape”（板形）→“Move Board Vertices”（移动板顶点）菜单项，鼠标将变成十字形状，同时工作窗口将显示绿色 的电路板，边框存在多个可以拖动的固定点。
PCB设计界面 PCB环境参数 PCB板的布局 PCB板的布线
5.1.2 主工具栏
用鼠标右键单击菜单栏或工具栏的空白区域即可弹出工具栏的命令菜 单，如图所示。它包含6个菜单项，有√标志的菜单项将被选中而出现 在工作窗口上方的工具栏中。每一个菜单项代表一系列工具选项。
“PCB Standard”（PCB标准）菜单项：用于控制PCB标准工具栏的打开或关闭。 “Filter”（过滤器）菜单项：控制工具栏的打开与关闭，用于快速定位各种对象。 “Utilities”（功能）菜单项：控制工具栏的打开与关闭。 “Wiring”（布线）菜单项：控制布线工具栏的打开与关闭。 “Navigation”（导航）菜单项：控制导航工具栏的打开与关闭，通过这些按钮，可 以实现在不同界面之间的快速跳转。 “Customize”（自定义）菜单项：用户自定义设置。
移动电路板 Step 2 移动鼠标到合适的位置，然后单击鼠标左键即可完成电路板的移动。
Define From Selected Objects 在机械层或其他层利用线条或圆弧定义一个内嵌的边界，以新建对象为参考
重新定义板形。
Step 1 单击”Place”（放置）→“Full Circle”（圆）菜单项，在电路板上绘制一个圆
电路板的物理边界即为PCB的实际大小和形状，板形的设置是在工作层层面 “Mechanical 1”上进行的，根据所设计的PCB在产品中的位置、空间的大小、形状 以及与其他部件的配合来确定PCB的外形与尺寸。
Step 1 新建一个PCB文件，使之处于当前的工作窗口中，如图所示。缺省 的PCB图为带有栅格的黑色区域，它包括6个工作层面。
Step 2 拖动任何一个固定点即可改变板的形状。
移动板的顶点 Step 3 ቤተ መጻሕፍቲ ባይዱ击鼠标右键或者按下“Ese”键即可退出板形的修改。
Move Board Shape（移动板形） Step 1 单击“Design”（设计）→”Board Shape”（板形）→“Move
Board Shape”（移动板形）菜单项，鼠标将变成十字形状，一个虚线框悬浮 在鼠标上，同时工作窗口显示绿色的电路板，如图所示。
5.2 电路板物理结构及环境参数设置
对于手动生成的PCB，在进行PCB设计前，首先要对板的各种属性进行详细的设 置。主要包括板形的设置、PCB图纸的设置、电路板层的设置、层的显示、颜色的 设置、布线框的设置、PCB系统参数的设置以及PCB设计工具栏的设置等。
5.2.1 电路板物理边框的设置
1．边框线的设置
第5章 印刷电路板设计
设计印制电路板（PCB）是整个工程设计的目的。原理图设计得再完美， 如果电路板设计得不合理则性能将大打折扣，严重时甚至不能正常工作。制 板商要参照用户所设计得PCB图来进行电路板的生产。由于要满足功能上的 需要，电路板设计往往有很多的规则要求，如要考虑到实际中的散热和干扰 等问题，因此相对于原理图的设计来说，对PCB图的设计则需要设计者更细 心和耐心。 学习要点
2．板形的修改
板形的设置与修改主要通过“Design”（设计）→“Board Shape”（板形）子菜 单来完成的。
Redefine Board Shape（重定义板 形）
Step 1 单击“Design”（设计） →“Board Shape”（板形） →“Redefine Board Shape” 菜单项， 这时鼠标将变成十字形状，工作窗口 显示出绿色的电路板。
Step 2 选中刚才绘制的圆，然后单击“Design”（设计）→”Board Shape”（板 形）→“Define From Selected Objects”（从选择对象定义）菜单项，电路板将 变成圆形
①两个信号层“Top Layer”和“Bottom Layer”：主要用于建立电气连接的铜箔层。 ②1个机械层“Mechanical 1”：用于支持电路板的印制材料层。 ③丝印层“Top Overlay”：用于添加电路板的说明文字。 ④禁止布线层“Keep-Out Layer”：用于设立布线框。 ⑤更多层“Multi-Layer”：横跨所有的信号板层。
Step 5 设置边框线属性。 鼠标左键双击任一边框线即可打开该线的编辑对话框。
为了确保PCB图中边框线为封闭状态，可以在此对话框中对线的起始和结束点 进行设置，使一根线的终点为下一根线的起点。下面介绍其余一些选项的含义。 “Layer”（图层）下拉列表：设置该线所在的工作层面。 “Net”（网络）下拉列表：设置边框线所在的网络。通常边框线不属于任何的网 络，即不存在任何的电气特性。 “Locked”（锁定）复选框：选中该复选框时边框线被锁定，无法对该线进行移 动等操作。 “Keepout”（ 板外对象）复选框：表示该边框线属性是否为“Keepout”。具有该 属性的对象被定义为板外对象，将不出现在系统生成的“Gerber”文件中。
Step 2 单击工作窗口下方的“Mechanical 1”标签，使该层面处于当前的工作窗口 中。
Step 3 单击”Place”（放置）→“Line”（线）菜单项，鼠标将变成十字形状。将 鼠标移到工作窗口的合适位置，单击鼠标左键即可进行线的放置操作，每单击左键一 次就确定一个固定点。
Step 4 当绘制的线组成了一个封闭的边框时，即可结束边框的绘制。单击鼠标右 键或者按下“Esc”键即可退出该操作，绘制结束后的PCB边框如图所示。
