设计并生成PCB
根据WEBENCH生成的电源原理图，就可以在AltiumDesigner中画出设计电路的原理图和PCB图。
1.Ultra Librarian的安装和使用
1)在TI官网下载并安装Ultral Librarian

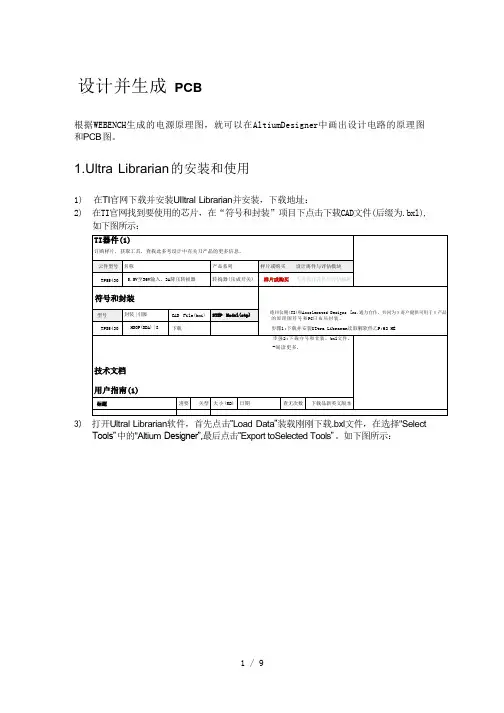

2)在TI官网找到要使用的芯片，在“符号和封装”项目下点击下载CAD文件（后缀为.bxl），
如下图所示：
3)打开Ultral Librarian软件，首先点击“Load Data”装载刚刚下载.bxl文件，在选择“Select
Tools”中的“Altium Designer”，最后点击“Export to Selected Tools”。如下图所示：
4)随后会生成一个.txt文档，如下图所示。其中红色方框表示生成的PCB库和原理图所在
位置。
5)打开红色方框中的路径，里面有一个“UL_import.PrjSrc”，用AltiumDesigner打开，如
下图所示。
6)双击图中的1，在点击图中的2，会出现以下界面：
7)选择生成Ultral Librarian生成的文件夹中的“.txt”文件，然后点击“Start Import”那么就生
成了所需芯片的封装和原理图的库，只要在原件库中安装即可使用。如下图所示：
注意：这里生成的PCB库和原理图库首次打开可能会没有，解决的方法是先关闭然后再打开就可以了。
2.设计电路原理图
1)打开AD软件，依次选择：文件->新建（new）->工程（project）->PCB工程，在建立工
程之后一定要保存工程。如下图所示：
2)在新建的PCB项目下创建原理图项目（Schematic）。
3)在库中选择相应的原件，拖入原理图，如下图所示：
4)利用工具条中的放置线、电源、地等工具连接电路原件，完成的原理图如下图所示：
5)最后保存生成的原理图。
3.设计PCB图
1)为原理图中所有的原件选择封装。双击原件，在Footprint选项中就可以选择封装，并
保存，如下图所示：
2)对选择封装之后的电路图进行电气检查，图下图所示：
3)电气检查没有错误之后，为工程添加PCB项目并保存，如下图所示：
4)右键项目，点击“Compile PCB Project PCB PCB_Project1.prjPCB”，如下图所示：
5)打开之前建立的PCB项目，点击“设计”选项中的“Update Schematics in
PCB_Project1.PrjPCB”。如下图所示：
6)选择全部，并点击“执行更改”，并关闭界面。如下图所示：
7)在黑色区域的右下角会导入原理图的PCB，红色的底框没有用，首先删掉。如下图所示：
6)然后把原件拖入黑色的PCB板子区域内，调整原件的位置。如下图所示：
7)布线：可以使用“手动布线”，也可以使用“自动布线”，布线之后裁剪板子的形状。如
下图所示：
8)保存PCB。使用生成的PCB文件就可以打样制作成品。
