原子层沉积ald原理

ald沉积原理等离子体
ALD（Atomic Layer Deposition，原子层沉积）是一种在薄膜
制备过程中使用的一种技术，利用定量的反应来一层一层地沉积材料。

ALD通常是通过气相沉积的方式进行的，其中原始
材料与表面反应产生化学反应，从而沉积出一层固态薄膜。

ALD的主要优势包括可以在复杂的结构上均匀沉积，能够控
制薄膜的厚度和化学组成，同时还能够提供良好的薄膜性能。

等离子体（plasma）是一种离子和电子高度激发的气体状态，
是气体中的电离粒子的集体行为。

等离子体可以通过高电压或高能量的电场激发气体，从而改变气体的电离状态。

等离子体在表面处理和薄膜沉积中被广泛应用，可以通过等离子体处理表面，改善材料的黏附性、稳定性和光学性质。

在等离子体沉积中，气体通过电离和激发形成等离子体，然后等离子体中的粒子沉积在表面上形成薄膜。

ALD和等离子体可以结合使用，实现更精确的薄膜沉积。

等
离子体ALD（Plasma Enhanced ALD，PEALD）利用等离子体激活原始材料，加速反应速率，从而实现更快速的薄膜沉积。

PEALD通过等离子体激活的材料可以更均匀地沉积在表面上，具有更好的质量和控制性。

同时，PEALD还可以通过等离子
体辅助的化学反应，实现更多种类的材料沉积和更复杂的化学反应机制。

氧化铝的ald原子沉积技术原理
氧化铝的ALD（Atomic Layer Deposition）原子沉积技术是一种通过交替地向基底表面引入氧化铝前体分子和还原剂分子来实现氧化铝沉积的技术。

ALD技术的原理是在基底表面形成单层分子，而这些单层分子可以通过化学反应转化为氧化物薄膜。

在氧化铝的ALD沉积中，先向基底表面引入一种含有铝元素的前体分子，例如三甲基铝（TMA），它可以在基底表面上吸附并形成单层分子。

然后通过向基底表面引入一种还原剂分子，例如水蒸气，水分子中的氢原子可以与TMA分子中的甲基氢原子发生反应，将TMA分子还原为铝薄膜。

这样，就可以在基底表面上形成一层铝薄膜。

接下来，再向基底表面引入一种含有氧元素的前体分子，例如水蒸气，它可以在基底表面吸附并形成单层分子。

然后再引入一种还原剂分子，例如TMA，它可以将水分子还原为氧化物薄膜。

这样，就可以在基底表面上形成一层氧化铝薄膜。

通过反复进行这样的前体分子和还原剂分子的交替沉积，就可以在基底表面上形成多层氧化铝薄膜，而且每一层都具有非常高的均匀性和控制性。

这种ALD技术可以应用于制备各种氧化铝薄膜，例如隔热材料、电介质和氧化铝纳米粒子等。

原子层沉积法的原理和应用原子层沉积法 (Atomic Layer Deposition, ALD) 是一种表面化学反应技术，可用于在纳米尺度下控制材料的沉积和生长。

该技术的原理是以分子层为单位对待，通过依次将预定数量的原子或分子沉积到待处理物表面上形成一层完整的原子层。

ALD技术的应用非常广泛，包括微电子、纳米电子、纳米器件、光电子器件、能源储存和转换器件等领域。

原子层沉积法的原理基于准分子吸附和表面反应。

该过程通过两种或多种前体物质的交替供给，通过吸附和反应在基体上一层一层地沉积，形成精确控制的薄膜，具有高质量和强大的薄膜控制能力。

该技术的关键是前体分子的热解和表面反应，热解可将前体分子分解为无机或有机反应性种子，而表面反应可使种子与基体表面上的活性基团反应，从而沉积出薄膜。

ALD的应用非常广泛，主要包括以下几个方面：1.微电子领域：ALD技术可以制备高质量的薄膜，用于晶体管栅极绝缘层、源漏极等器件结构。

此外，ALD还可用于制备超大规模集成电路(ULSI)的线路隔离、超薄栅氧化物和晶体管栅氧化物。

2.纳米器件和纳米电子：ALD技术可用于制备纳米尺度的电子器件和器件层，如纳米线、纳米点和二维材料等。

该技术可以控制沉积的原子或分子数量，从而实现纳米尺度的器件和电子元件。

3.光电子器件：ALD技术可用于制备太阳能电池、光电二极管、高频电化学传感器、光电转换薄膜和光学镀膜等光电子器件。

通过ALD能够将薄膜的光学、电学和磁学特性调控到所需的性能范围。

4.能源储存和转换器件：ALD技术可用于制备锂离子电池电极材料、超级电容器电极材料和燃料电池膜电极等能源储存和转换器件。

该技术可以调控材料的晶体结构和表面化学组成，从而改善器件的性能和稳定性。

5.生物医学：ALD技术可用于制备生物传感器、细胞培养基质和药物输送系统等生物医学应用。

通过ALD可实现对生物材料的表面改性，增加生物相容性和生物活性。

总之，原子层沉积法是一种重要的表面化学反应技术，可实现对材料的精确控制和定量分析。

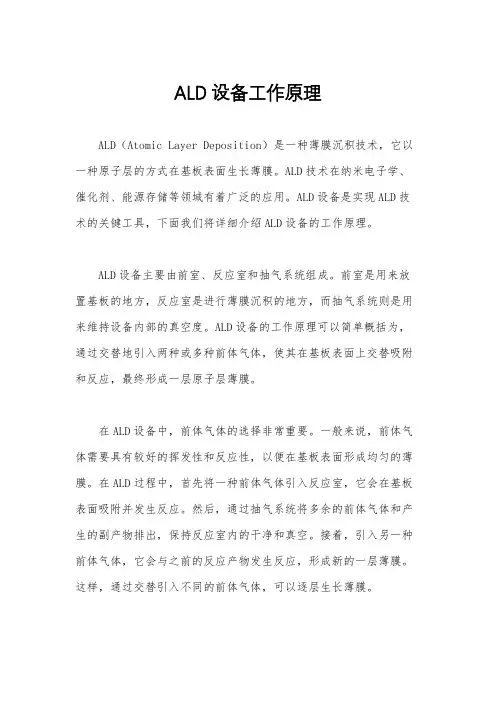

ALD设备工作原理ALD（Atomic Layer Deposition）是一种薄膜沉积技术，它以一种原子层的方式在基板表面生长薄膜。

ALD技术在纳米电子学、催化剂、能源存储等领域有着广泛的应用。

ALD设备是实现ALD技术的关键工具，下面我们将详细介绍ALD设备的工作原理。

ALD设备主要由前室、反应室和抽气系统组成。

前室是用来放置基板的地方，反应室是进行薄膜沉积的地方，而抽气系统则是用来维持设备内部的真空度。

ALD设备的工作原理可以简单概括为，通过交替地引入两种或多种前体气体，使其在基板表面上交替吸附和反应，最终形成一层原子层薄膜。

在ALD设备中，前体气体的选择非常重要。

一般来说，前体气体需要具有较好的挥发性和反应性，以便在基板表面形成均匀的薄膜。

在ALD过程中，首先将一种前体气体引入反应室，它会在基板表面吸附并发生反应。

然后，通过抽气系统将多余的前体气体和产生的副产物排出，保持反应室内的干净和真空。

接着，引入另一种前体气体，它会与之前的反应产物发生反应，形成新的一层薄膜。

这样，通过交替引入不同的前体气体，可以逐层生长薄膜。

ALD设备的关键在于控制前体气体的引入时间和量，以及反应室内的温度和压力。

这些参数的控制对于薄膜的均匀性和厚度非常重要。

通常情况下，ALD设备会配备先进的控制系统，可以精确地控制各项参数，确保薄膜的质量。

除了前体气体的选择和参数的控制，基板表面的准备也是影响ALD薄膜质量的重要因素。

在ALD设备中，通常会对基板进行预处理，以去除表面的杂质和氧化物，提高薄膜的附着力和均匀性。

这样，才能保证ALD薄膜具有良好的性能和稳定性。

总的来说，ALD设备通过交替引入前体气体，在基板表面形成一层原子层薄膜。

它的工作原理简单而又精密，需要精确控制各项参数才能保证薄膜的质量。

ALD技术的发展为纳米材料的制备和应用提供了新的途径，相信随着技术的不断进步，ALD设备将会发挥更加重要的作用。

ALD设备原理概述ALD（Atomic Layer Deposition，原子层沉积）是一种用于薄膜制备的技术，其基本原理是通过交替地将两种或多种前驱体分子引入反应室中，并在表面上进行逐层地沉积。

ALD技术可以实现高度控制和均匀性的薄膜生长，因此在微电子、光电子、能源储存等领域具有广泛的应用。

基本步骤ALD技术的基本步骤如下： 1. 表面准备：将待沉积材料的衬底放入反应室中，进行表面清洗和处理，以去除杂质和氧化物。

2. 第一前驱体进料：引入第一种前驱体分子A，它与衬底表面发生化学反应，生成一个单分子层（monolayer）的A物种吸附在表面上。

3. 清洗步骤：将反应室中剩余的A分子和副产物排出，并进行清洗处理，确保只有单分子层的A物种存在在表面上。

4. 第二前驱体进料：引入第二种前驱体分子B，它与之前形成的A物种发生反应，生成一个单分子层的AB复合物吸附在表面上。

5. 清洗步骤：将反应室中剩余的B分子和副产物排出，并进行清洗处理，确保只有单分子层的AB复合物存在在表面上。

6. 重复步骤2-5：根据需要，可以循环多次进行前驱体进料和清洗步骤，以增加薄膜的厚度。

7. 结束步骤：完成所需的沉积层数后，进行最后的清洗和处理，以确保薄膜质量。

基本原理ALD技术之所以能够实现高度控制和均匀性的薄膜生长，是因为它基于以下几个基本原理：1. 自限制反应ALD技术利用了一种称为自限制反应（self-limiting reaction）的化学反应。

在ALD过程中，每个前驱体分子与表面发生化学反应后会形成一个单分子层，并且这个反应是自限制的，即当表面上已经存在单分子层时，额外的前驱体分子无法再进一步吸附到表面上。

这种自限制性质使得ALD可以实现准确的单原子层控制，从而获得高质量和均匀性的薄膜。

2. 交替进料ALD技术通过交替地引入两种或多种前驱体分子来实现逐层生长。

在每个周期中，第一前驱体分子与表面反应形成单分子层，然后通过清洗步骤将剩余的前驱体分子和副产物排出。

ald镀膜工艺ald镀膜工艺是一种常用的表面处理技术，被广泛应用于各个领域。

本文将介绍ald镀膜工艺的原理、应用和优势。

一、ald镀膜工艺的原理ald镀膜工艺全称为Atomic Layer Deposition，是一种通过原子层沉积的方法在材料表面形成均匀、致密的薄膜。

其原理是通过交替地吸附和反应两种气相前体分子，逐层生长薄膜。

ald镀膜工艺的前体分子通常是有机金属化合物和气体源，它们在真空环境下交替进入反应室，通过化学反应生成沉积的薄膜。

每个前体分子吸附在表面后，通过气体源的流动将未反应的前体分子排出反应室，然后再进入下一个前体分子。

这样循环多次，逐层生长出所需的薄膜。

1. 微电子领域：ald镀膜工艺可以用于制备高介电常数的绝缘膜、金属电极和金属晶体管的栅极。

2. 光电子领域：ald镀膜工艺可用于制备光学薄膜，如抗反射膜、滤光膜和反射膜。

3. 能源领域：ald镀膜工艺可用于制备太阳能电池的电极和电解质膜。

4. 生物医学领域：ald镀膜工艺可用于制备生物传感器、人工关节和药物释放系统等。

三、ald镀膜工艺的优势1. 高均匀性：ald镀膜工艺可以在几个原子层的尺度上控制薄膜的生长，使得薄膜厚度均匀性非常高。

2. 高精度：ald镀膜工艺可以通过控制前体分子的进入时间和反应时间来实现对薄膜厚度的精确控制。

3. 低温生长：ald镀膜工艺通常在较低的温度下进行，不会对底层材料产生热损伤，适用于对温度敏感的材料。

4. 薄膜质量优良：ald镀膜工艺可以得到致密、均匀、无孔隙的薄膜，具有优异的光学、电学和机械性能。

ald镀膜工艺是一种先进的表面处理技术，具有高均匀性、高精度、低温生长和薄膜质量优良等优点。

它在微电子、光电子、能源和生物医学等领域有着广泛的应用前景。

随着科技的不断发展，ald镀膜工艺将进一步完善和应用，为各个领域的发展提供更多可能性。

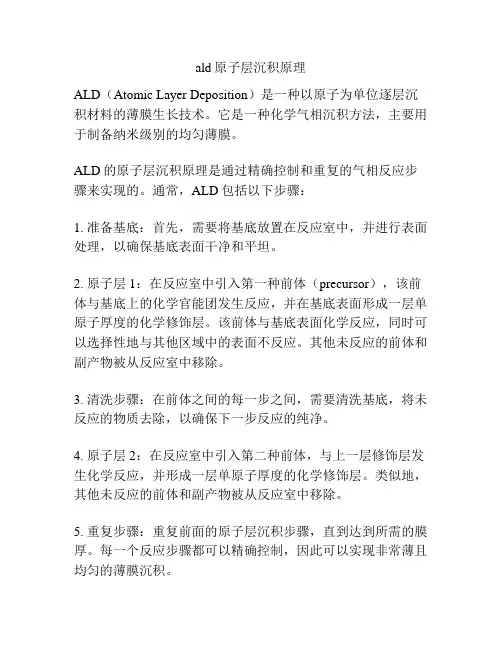

ald原子层沉积原理
ALD（Atomic Layer Deposition）是一种以原子为单位逐层沉积材料的薄膜生长技术。

它是一种化学气相沉积方法，主要用于制备纳米级别的均匀薄膜。

ALD的原子层沉积原理是通过精确控制和重复的气相反应步骤来实现的。

通常，ALD包括以下步骤：
1. 准备基底：首先，需要将基底放置在反应室中，并进行表面处理，以确保基底表面干净和平坦。

2. 原子层1：在反应室中引入第一种前体（precursor），该前体与基底上的化学官能团发生反应，并在基底表面形成一层单原子厚度的化学修饰层。

该前体与基底表面化学反应，同时可以选择性地与其他区域中的表面不反应。

其他未反应的前体和副产物被从反应室中移除。

3. 清洗步骤：在前体之间的每一步之间，需要清洗基底，将未反应的物质去除，以确保下一步反应的纯净。

4. 原子层2：在反应室中引入第二种前体，与上一层修饰层发生化学反应，并形成一层单原子厚度的化学修饰层。

类似地，其他未反应的前体和副产物被从反应室中移除。

5. 重复步骤：重复前面的原子层沉积步骤，直到达到所需的膜厚。

每一个反应步骤都可以精确控制，因此可以实现非常薄且均匀的薄膜沉积。

ALD的原子层沉积原理主要利用了前体的化学反应选择性和基底表面的化学官能团。

通过精确控制反应的次数和条件，可以实现不同材料的沉积，形成复杂结构和组成的薄膜。

ALD 具有高度可控性、均匀性和纳米尺度的精确沉积厚度，因此在微电子、纳米器件和薄膜涂覆等领域具有广泛应用。

ald工艺原理和应用
"Ald" 是 Atomic Layer Deposition（原子层沉积）的缩写，是一种薄膜生长技术，其原理和应用在纳米技术领域中具有重要意义。

Ald工艺原理：
1.原子层控制： Ald 是一种原子层控制的薄膜沉积技术，它通过在基底表面逐层沉积薄膜材料的方法，实现对薄膜的精确控制。

2.气相前体： Ald 过程中使用的气相前体是一种化学气体，通过气相前体的定量供应，可以在基底表面沉积一层单一原子层的薄膜。

3.逐层反应：Ald是通过交替的气相前体供应和表面反应步骤实现的。

在每个步骤中，气相前体以一种可控的方式吸附到基底表面，然后通过表面反应形成薄膜的一层。

4.表面饱和： Ald 过程中，每一层的沉积在表面的饱和状态下进行，确保只有一个原子层被沉积。

5.高精度和均匀性：由于 Ald 过程是逐层进行的，因此可以实现高精度和均匀性的薄膜沉积，使其在纳米尺度上具有出色的控制能力。

Ald的应用：
1.纳米电子器件： Ald 被广泛用于制备纳米电子器件的关键层，如金属、氧化物或氮化物的薄膜。

2.纳米光学薄膜： Ald 可用于制备纳米光学元件，如抗反射膜、光学滤波器等。

3.能源存储： Ald 被应用于能源存储领域，制备电池和超级电容器的电极材料。

4.传感器： Ald 可用于制备高灵敏度和高选择性的传感器薄膜，
用于气体、化学物质或生物分子的检测。

5.表面修饰： Ald 被用于表面修饰，改善材料的表面性质，如润湿性、生物相容性等。

总体而言，Ald 是一种关键的纳米技术工艺，通过逐层控制原子尺度的薄膜生长，为制备纳米材料和器件提供了高度精密的方法。

ald原子层沉积技术ald原子层沉积技术是一种用于材料表面处理的先进技术。

它通过将薄膜材料按照原子层的精确控制进行沉积，可以使材料表面具有特殊的性质和功能。

ald原子层沉积技术的基本原理是利用化学反应将原子或分子沉积在材料表面，从而形成一层原子尺寸的薄膜。

这种技术的特点是沉积过程中原子层之间的相互作用非常弱，因此可以实现非常精确的控制。

同时，ald原子层沉积技术还具有高度均匀性和良好的复现性。

ald原子层沉积技术在材料科学和工程中有着广泛的应用。

首先，它可以用于改变材料表面的化学性质。

例如，通过在材料表面沉积一层具有特定功能官能团的薄膜，可以使材料具有特殊的化学反应性。

这种表面改性的方法可以用于制备化学传感器、催化剂等。

ald原子层沉积技术还可以用于改变材料表面的物理性质。

例如，通过在材料表面沉积一层具有特定晶体结构的薄膜，可以使材料具有特殊的光学、电学或磁学性质。

这种表面修饰的方法可以用于制备光学薄膜、微电子器件等。

除了改变材料表面性质外，ald原子层沉积技术还可以用于制备复合材料。

通过在材料表面沉积一层具有特定化学组成的薄膜，可以将不同的材料有机地结合在一起。

这种复合材料可以具有多种特殊性质，例如高强度、高导电性等。

ald原子层沉积技术的发展离不开先进的设备和精确的控制方法。

目前，已经开发出了多种ald设备，可以实现对不同材料的原子层沉积。

同时，还发展了一系列用于监测和控制ald沉积过程的方法，以确保沉积薄膜的质量和性能。

然而，ald原子层沉积技术仍然面临一些挑战。

首先，ald沉积速度较慢，制备一层薄膜需要较长时间。

其次，ald沉积过程中需要高度精确的控制，对设备和操作人员的要求较高。

此外，ald技术在某些材料上的应用还存在一定的限制。

ald原子层沉积技术是一种非常有前景的材料表面处理技术。

它可以实现对材料表面性质的精确控制，具有广泛的应用潜力。

随着设备和方法的进一步发展，ald原子层沉积技术将在材料科学和工程领域发挥更大的作用。

原子层沉积氧化铝一、引言原子层沉积技术（ALD）是一种基于气相化学反应的薄膜制备方法，它可以在纳米尺度上精确控制薄膜的厚度和组成。

ALD技术已经被广泛应用于微电子、光电子、纳米器件等领域。

氧化铝是一种重要的功能材料，在催化、传感、涂层等方面有广泛的应用。

本文将介绍原子层沉积氧化铝的相关内容。

二、原理原子层沉积技术是通过交替地将两种或多种前体分子引入反应室中，使其与基底表面上的活性位点发生反应，从而在表面上逐层生长出所需的材料。

在ALD过程中，每个前体分子只能与表面上存在的一些特定官能团发生反应，因此可以实现高度选择性和精确控制。

以氧化铝为例，通常采用铝酰乙酸三甲基铵（TMA）和水蒸气作为前体分子进行反应。

TMA + 2H2O → Al2O3 + 3CH3COOH在这个反应中，TMA分子与表面上的OH基团反应，生成Al-OH键，并释放出CH3COOH。

水蒸气分子与表面上的Al-OH键反应，生成Al-O-Al键和H2O。

三、优点ALD技术具有以下优点：1. 高度选择性：每个前体分子只能与表面上存在的一些特定官能团发生反应，因此可以实现高度选择性和精确控制。

2. 精确控制厚度：ALD技术可以在纳米尺度上精确控制薄膜的厚度和组成。

3. 均匀性好：由于每个前体分子只能与表面上存在的一些特定官能团发生反应，所以ALD技术可以实现非常好的均匀性。

4. 可以在复杂形状的基底上进行沉积：由于ALD技术是一种气相反应方法，因此可以在复杂形状的基底上进行沉积。

四、氧化铝的应用氧化铝是一种重要的功能材料，在催化、传感、涂层等方面有广泛的应用。

1. 催化剂：氧化铝是许多催化剂中不可或缺的成分。

例如，在汽车尾气处理中，氧化铝被用作三元催化剂的载体。

2. 传感器：氧化铝薄膜可以用于制备气敏传感器。

当气体分子与表面上的氧化铝薄膜反应时，会改变其电学性质，从而实现对气体的检测。

3. 涂层：由于氧化铝具有良好的耐热性、耐腐蚀性和绝缘性，因此可以用于制备高温涂层、防腐涂层等。

原子层沉积技术在材料制备中的应用第一章：引言原子层沉积技术（atomic layer deposition, ALD）是一种表面化学反应的技术，可以在纳米级薄膜制备领域得到广泛应用。

该技术以单层原子及其分子为单位，以反应产物为起点，进行有机金属和二元化合物的层层沉积，制备单元结构良好、厚度和成分可精密控制的纳米薄膜。

由于其制备的薄膜具备均匀性、致密性、非常好的质量控制和厚度控制能力，因此在许多领域得到了广泛的应用。

下面本文将详细介绍ALD在材料制备中的应用。

第二章：ALD技术原理原子层沉积技术的原理是在表面上完成一层单质元素或化合物的沉积，然后用一种气体清洗处理这一表面，接下来循环上述步骤，即可制备出均匀、成分精确的纳米薄膜。

第三章：ALD技术的应用ALD技术在纳米材料制备领域具备广泛的应用，下面我们就分别来介绍其在氧化物薄膜、刚性基板材料和生物传感器中的应用。

3.1 氧化物薄膜制备在制备氧化物薄膜方面，ALD技术具有很高的优势。

对ALD技术进行了多年的研究，所制备氧化物薄膜可控厚度、成分均匀且致密，缺陷密度很小，因此，在微电子学、固态传感器、电容器、太阳能等领域得到广泛应用。

3.2 刚性基板材料制备在制备刚性基板材料方面，ALD技术也非常适用。

在晶体管中，ALD技术制备的金属氧化物被广泛应用于其有机电子器件的沉积。

而且，ALD技术的应用可以精确控制材料的表面形态，改善高层结构缺陷，减小均匀性差等现象，保持电子器件的性能稳定性，提高其性能指标。

3.3 生物传感器制备利用ALD技术，制备的薄膜具有疏水、亲水性、生物相容性等优良性能，在生物传感器制备中，非常适用。

比如，利用ALD技术制备的纳米氧化钛薄膜可以增加光子敏感器的灵敏度。

在生物传感器中，ALD技术还可以为能源研究提供完美的解决方案。

第四章：ALD的未来发展未来，ALD技术将在制备纳米材料、高性能单晶、薄膜热障涂层、铁电材料等领域发挥更加广泛的用途。

原子镀膜ald技术原子镀膜(ALD)技术是一种在纳米尺度上进行薄膜沉积的方法，其原理是通过气相反应逐层沉积材料，形成具有精确厚度和化学组成的薄膜。

ALD技术在微电子、光学、能源等领域具有重要应用价值。

ALD技术的原理是通过在基底表面上交替地引入两种或多种反应性气体，使其经历一系列气相化学反应，形成一层层原子或分子的沉积。

这种交替的反应循环可以实现对薄膜厚度的精确控制，通常每个循环只能沉积几个原子层的厚度。

ALD技术的精确性和控制性使其在纳米尺度器件制备中得到广泛应用。

ALD技术的优势主要体现在以下几个方面：1. 厚度控制精确：由于ALD技术是通过反应循环逐层沉积，因此可以实现对薄膜厚度的精确控制，通常在纳米尺度下能够控制在亚纳米级别。

2. 均匀性好：由于ALD技术是通过气相反应进行沉积，反应物分子在表面上扩散和反应的过程中具有较高的均匀性，从而形成均匀致密的薄膜。

3. 化学组成可控：ALD技术可以通过选择不同的反应物组合来控制薄膜的化学组成，从而实现不同材料的沉积。

4. 覆盖性好：由于反应物分子在表面上扩散和反应的过程中具有较高的均匀性，因此ALD技术可以在复杂几何结构的表面上实现完全覆盖，并填充细小孔隙。

ALD技术在微电子领域中有着广泛的应用。

例如，在金属氧化物的沉积中，ALD技术可以实现高质量的绝缘层、栅介质和电容器。

在纳米尺度下，ALD技术还可以用于制备量子点、纳米线和纳米管等纳米结构。

此外，ALD技术还可以用于制备光学薄膜、防护膜和传感器等功能性薄膜。

不过，ALD技术也存在一些挑战。

首先，ALD技术的沉积速率相对较慢，通常每个循环需要几秒钟到几分钟的时间，这对于大面积薄膜的制备来说可能不太适用。

其次，某些材料的ALD沉积反应比较复杂，需要更高的沉积温度和反应压力，这可能对一些热敏感材料造成损伤。

原子镀膜(ALD)技术是一种在纳米尺度上进行薄膜沉积的方法，具有精确控制厚度、优良均匀性和化学组成可控等优势。

原子层沉积ald 原理
原子层沉积（ALD）是一种在材料表面原子级别上进行沉积的技术。

其原理基于气相前驱体在反应室中吸附气态物质（通常是氢气或甲烷），并在前驱体表面形成一层薄膜。

随着前驱体在反应室中不断循环，氢气或甲烷与被吸附的分子进行反应，产生一系列新的化合物，最终形成沉积膜。

ALD技术通过将气相前驱体脉冲交替地通入反应器，并在沉积基体上化学吸附并反应，形成沉积膜。

在前驱体脉冲之间，需要用惰性气体对原子层沉积反应器进行清洗，以避免残留物影响沉积膜的质量。

ALD技术的优点在于，它可以在不使用任何添加剂的情况下，在高温（通常在°C）下实现精确控制膜厚及组分，同时与衬底形成良好的界面。

此外，ALD技术还可以实现良好的均匀性和保形性。

以上信息仅供参考，如需了解更多信息，建议查阅原子层沉积ald 原理的资料，或者咨询材料学家获取解答。

ALD（Atomic Layer Deposition，原子层沉积）是一种以原子层为单位生长材料薄膜的技术。

它的原理是利用表面反应原理，以精确的方法控制薄膜的厚度和组成，从而实现对材料的精细控制。

在ALD技术中，先将一种化学物质注入反应器中，在反应器中形成一层分子吸附层，然后将另一种化学物质注入反应器中，与分子吸附层反应，生成一层原子层。

反复进行这个过程，可以实现精确控制的薄膜生长。

ALD技术的主要特点是在材料表面形成一层原子膜，这层原子膜的厚度一般只有几个纳米，因此可以非常精确地控制薄膜的厚度和成分。

ALD技术已经被广泛应用于半导体器件、光学器件、能源材料、纳米技术等领域。

ald反应原理宝子们！今天咱们来唠唠化学里超有趣的ALD反应原理。

ALD呢，全名是原子层沉积。

你可以把它想象成是一种超级精细的“化学搭积木”游戏。

想象一下，原子就是那些超级小的积木块，而ALD就是那个超级有耐心、超级精细的搭建小能手。

从本质上来说，ALD是一种基于自限制表面反应的薄膜沉积技术。

啥叫自限制表面反应呢？就是这个反应啊，它自己知道啥时候该停，不会像个调皮的孩子一直不停地反应下去。

就好像你给它设定了一个小闹钟，时间一到，它就乖乖地停止工作啦。

在ALD的过程中，反应物是交替地引入反应室的。

比如说，先把一种反应物A送进去。

这个反应物A呢，就像一群小探险家，它们会在基底的表面找个地方停下来，然后和基底表面的原子或者之前吸附在表面的原子发生反应。

这个反应是很有秩序的，就像小朋友们排队做游戏一样。

这些反应物A会一个一个地在基底表面“站好”，形成一层单分子层。

这时候，基底表面就像是被铺上了一层很薄很薄的小毯子。

然后呢，把多余的反应物A和反应副产物都给清理掉。

这就好比是把那些没有排好队的小探险家送回自己的家，只留下那些整整齐齐排在基底表面的。

接下来，再把反应物B送进反应室。

反应物B看到已经在基底表面排好队的反应物A，就像是找到了自己的舞伴一样，它们会和反应物A发生反应，又形成一层新的分子层。

这样一层一层地交替反应，就像盖房子一层一层地砌砖一样，慢慢地就形成了我们想要的薄膜啦。

这种一层一层生长的方式可太酷了。

它有好多优点呢。

比如说，它可以精确地控制薄膜的厚度。

就像你做蛋糕的时候，可以精确地控制每一层奶油的厚度一样。

你想要多厚的薄膜，就可以通过控制反应的循环次数来实现。

而且，这种生长方式得到的薄膜质量超级好，很均匀，就像你用尺子画直线一样直，没有那种坑坑洼洼或者厚一块薄一块的情况。

再说说这个反应的应用吧。

哇，那可多了去了。

在半导体行业里，它可是个大明星呢。

可以用来制造那些超精细的芯片。

芯片就像电子产品的大脑一样，ALD可以帮助制造出质量超级好的芯片，让我们的手机、电脑跑得更快。

原子层沉积（Atomic Layer Deposition，简称ALD）原理1. 引言原子层沉积（ALD）是一种化学气相沉积技术，通过交替地注入两种或多种前体分子，使其在固体表面上进行逐层反应，从而形成一层极薄的无机材料薄膜。

ALD具有高度控制性和均匀性的优势，在半导体器件、光电子器件、储能器件等领域有广泛应用。

2. 基本原理ALD的基本原理是通过表面反应实现物质的逐层生长。

其关键步骤包括前体吸附、表面反应和副产物去除。

2.1 前体吸附在ALD过程中，首先将一种前体分子A注入反应室中，并通过惰性载气将其输送到基底表面。

前体分子A与基底表面发生物理吸附或化学吸附，形成一个单分子膜（self-assembled monolayer，SAM）。

这个单分子膜起到了保护基底表面不受副产物侵蚀的作用。

2.2 表面反应在形成单分子膜之后，将另一种前体分子B注入反应室中。

前体分子B与单分子膜上的前体分子A发生表面反应，生成一层新的材料。

这个表面反应通常是一个化学反应，例如氧化、还原、氢化等。

2.3 副产物去除在表面反应完成后，需要将副产物从反应室中去除。

通常采用惰性载气进行冲洗，将副产物带出反应室。

2.4 循环重复完成一次ALD循环后，可以根据需要重复进行多个循环，以增加薄膜的厚度。

3. 原理解析ALD的基本原理可以通过下图进行解析：在开始时，基底表面上没有任何沉积物。

首先注入前体分子A，并通过惰性载气将其输送到基底表面。

前体分子A与基底表面发生吸附，形成单分子膜。

接下来注入前体分子B，并再次通过惰性载气将其输送到基底表面。

前体分子B与单分子膜上的前体分子A发生表面反应，生成一层新的材料。

这个表面反应可以是一个氧化或还原反应，具体取决于前体分子的化学性质。

完成表面反应后，通过惰性载气将副产物从反应室中去除。

这样就完成了一次ALD循环。

为了增加薄膜的厚度，可以重复进行多个ALD循环。

每个循环中，前体分子A和前体分子B都会被注入并与基底表面发生反应，逐渐形成多层材料。

一、实验目的1. 理解原子化学沉积（Atomic Layer Deposition，ALD）的原理和工艺流程。

2. 掌握ALD实验的基本操作步骤和注意事项。

3. 通过实验，了解ALD技术在制备薄膜材料中的应用。

二、实验原理原子化学沉积（ALD）是一种分子层沉积技术，通过反应气体在基底表面交替吸附和反应，实现薄膜的精确控制生长。

ALD具有沉积速率低、生长均匀、可控性好等优点，广泛应用于制备纳米结构薄膜材料。

三、实验材料1. 基底：硅片（p型，100nm）2. 反应气体：三甲基铝（TMAl）、氨气（NH3）、氧气（O2）、氩气（Ar）3. 设备：ALD反应室、真空泵、气体控制系统、温控系统、数据采集系统四、实验步骤1. 准备工作：将硅片用丙酮、乙醇、去离子水清洗，并进行干燥处理。

2. ALD反应：将硅片放入ALD反应室，依次通入Ar、TMAl、NH3、O2气体，进行以下步骤：（1）Ar气体冲洗，排出空气，保持反应室真空度；（2）通入TMAl气体，在基底表面形成吸附层；（3）通入NH3气体，使吸附层发生反应，生成产物；（4）通入O2气体，使反应产物氧化，形成薄膜；（5）重复步骤（2）至（4）N次，完成薄膜的沉积。

3. 实验参数设置：温度30℃，压力2.0×10-3Pa，沉积时间30s，反应气体流量分别为：Ar 100sccm、TMAl 10sccm、NH3 30sccm、O2 30sccm。

4. 数据采集：记录实验过程中各气体流量、温度、压力等参数。

5. 实验结束：关闭气体阀门，释放压力，取出硅片。

五、实验结果与分析1. 实验结果：通过ALD实验，在硅片表面成功沉积了一层厚度约为100nm的AlN薄膜。

2. 结果分析：实验结果表明，在设定的实验参数下，ALD技术能够制备出均匀、高质量的AlN薄膜。

通过调整反应气体流量、沉积时间等参数，可以实现薄膜厚度、成分、结构等性能的精确控制。

六、实验结论1. 原子化学沉积（ALD）技术是一种制备高质量薄膜材料的有效方法。
