ALD原子层沉积技术的前驱体工艺及材料

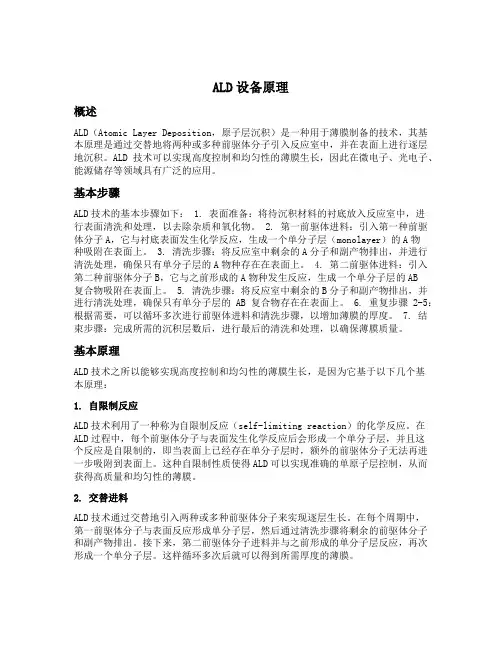

ALD设备原理概述ALD（Atomic Layer Deposition，原子层沉积）是一种用于薄膜制备的技术，其基本原理是通过交替地将两种或多种前驱体分子引入反应室中，并在表面上进行逐层地沉积。

ALD技术可以实现高度控制和均匀性的薄膜生长，因此在微电子、光电子、能源储存等领域具有广泛的应用。

基本步骤ALD技术的基本步骤如下： 1. 表面准备：将待沉积材料的衬底放入反应室中，进行表面清洗和处理，以去除杂质和氧化物。

2. 第一前驱体进料：引入第一种前驱体分子A，它与衬底表面发生化学反应，生成一个单分子层（monolayer）的A物种吸附在表面上。

3. 清洗步骤：将反应室中剩余的A分子和副产物排出，并进行清洗处理，确保只有单分子层的A物种存在在表面上。

4. 第二前驱体进料：引入第二种前驱体分子B，它与之前形成的A物种发生反应，生成一个单分子层的AB复合物吸附在表面上。

5. 清洗步骤：将反应室中剩余的B分子和副产物排出，并进行清洗处理，确保只有单分子层的AB复合物存在在表面上。

6. 重复步骤2-5：根据需要，可以循环多次进行前驱体进料和清洗步骤，以增加薄膜的厚度。

7. 结束步骤：完成所需的沉积层数后，进行最后的清洗和处理，以确保薄膜质量。

基本原理ALD技术之所以能够实现高度控制和均匀性的薄膜生长，是因为它基于以下几个基本原理：1. 自限制反应ALD技术利用了一种称为自限制反应（self-limiting reaction）的化学反应。

在ALD过程中，每个前驱体分子与表面发生化学反应后会形成一个单分子层，并且这个反应是自限制的，即当表面上已经存在单分子层时，额外的前驱体分子无法再进一步吸附到表面上。

这种自限制性质使得ALD可以实现准确的单原子层控制，从而获得高质量和均匀性的薄膜。

2. 交替进料ALD技术通过交替地引入两种或多种前驱体分子来实现逐层生长。

在每个周期中，第一前驱体分子与表面反应形成单分子层，然后通过清洗步骤将剩余的前驱体分子和副产物排出。

原子层沉积技术（ALD ）原子层沉积技术（ALD ），也称为原子层外延（ALE ）技术，是一种基于有序、表面自饱和反应的化学气相沉积薄膜的方法[6]。

ALD 技术用于商用是由Suntola 和他的合作者在70年代中期发展起来的，最初是用于生产ZnS ∶Mn 场致发光薄膜。

近年来，由于半导体工业的发展，ALD 技术已被广泛应用于半导体器件的生产研究中。

图1.3.1为通过ISI 数据库检索系统统计得出的1981年至2009年，近三十年来发表的关于ALD 的文章数量。

从图中可以看出，对原子层沉积技术的研究呈现出指数增长的趋势。

N u m b e r o f p a p e r sDate （year ）图1.3.1 1981-2009年ISI Web of Knowledge 数据库中主题为ALD 的论文数量变化曲线1.3.1 原子层沉积的原理和特点ALD 与传统化学气相沉积（CVD ）技术不同的是，所用的气相先驱体通过交替脉冲的方式进入反应腔，先驱体彼此在气相中不相遇，通过惰性气体(Ar 、N 2)冲洗隔开并实现先驱体在基片表面的单层饱和吸附反应。

其反应属于自限制性反应，即当一种先驱体与另一种先驱体反应达到饱和时，反应自动终止。

基于原子层生长的自限制性特点，以原子层沉积制备的薄膜具有优异的厚度控制性能，可以通过控制脉冲的周期数来精确的控制薄膜生长的厚度。

由于先驱体是通过交替脉冲的方式进入反应腔，原子层沉积中，薄膜的生长是以一种周期性的方式进行的。

一个周期包括四个阶段：第一种先驱体蒸汽通入反应腔体；惰性气体冲洗；第二种先驱体蒸汽通入反应腔体；惰性气体冲洗。

每个周期薄膜生长一定的厚度，通过控制这种周期的次数可以得到所需厚度的薄膜。

图1.3.2 一个原子层沉积周期反应过程示意图从图1.3.2可以看到，在一个周期内，第一个脉冲的气相先驱体与基片表面产生化学吸附，形成一单分子层。

多余的先驱体在第二次脉冲中惰性气体冲洗中排出反应腔，完成一个半周期反应。

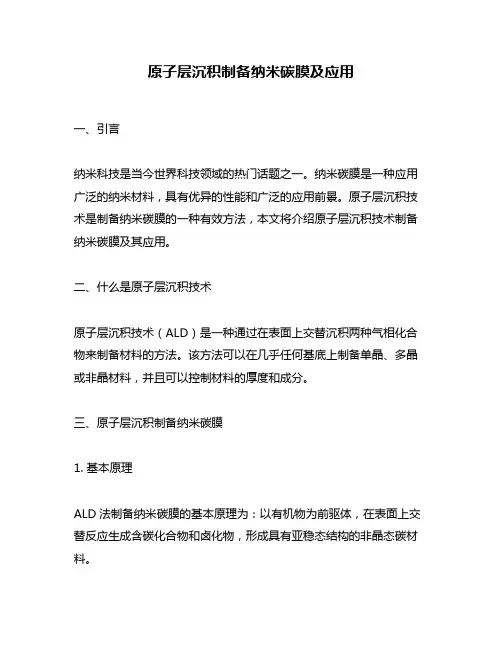

原子层沉积制备纳米碳膜及应用一、引言纳米科技是当今世界科技领域的热门话题之一。

纳米碳膜是一种应用广泛的纳米材料，具有优异的性能和广泛的应用前景。

原子层沉积技术是制备纳米碳膜的一种有效方法，本文将介绍原子层沉积技术制备纳米碳膜及其应用。

二、什么是原子层沉积技术原子层沉积技术（ALD）是一种通过在表面上交替沉积两种气相化合物来制备材料的方法。

该方法可以在几乎任何基底上制备单晶、多晶或非晶材料，并且可以控制材料的厚度和成分。

三、原子层沉积制备纳米碳膜1. 基本原理ALD法制备纳米碳膜的基本原理为：以有机物为前驱体，在表面上交替反应生成含碳化合物和卤化物，形成具有亚稳态结构的非晶态碳材料。

2. 制备步骤（1）基底表面清洁处理：将基底表面清洗干净，去除表面污染物和氧化物。

（2）预处理：将基底放入真空室中，在高温下进行预处理，使基底表面达到纯净无氧化物状态。

（3）原子层沉积：将有机物和卤化物依次加入反应室，使其在基底表面上交替反应生成含碳化合物和卤化物，形成纳米碳膜。

（4）后处理：将样品从反应室中取出，进行后处理，如退火、氧化等。

四、纳米碳膜的性能1. 优异的机械性能纳米碳膜具有优异的硬度、弹性模量和抗磨损性能。

其硬度可以达到20-30 GPa，是钢铁的5-10倍；弹性模量可以达到1000 GPa以上；抗磨损性能也非常优秀。

2. 优异的导电性能纳米碳膜具有良好的导电性能。

由于其非晶态结构，具有较高的电子迁移率和载流子浓度。

3. 优异的光学性质纳米碳膜具有优异的光学性质。

由于其非晶态结构和较大的比表面积，具有较高的吸收率和发射率，可以用于太阳能电池、光电器件等领域。

五、纳米碳膜的应用1. 超级电容器纳米碳膜具有优异的导电性能和大比表面积，可以用于制备超级电容器。

超级电容器是一种高效能的储能设备，具有快速充放电、长寿命等特点。

2. 光学器件纳米碳膜具有优异的光学性质，可以用于制备光学器件。

如太阳能电池、 OLED 等。

ALD沉积技术概览ALD（Atomic Layer Deposition，原子层沉积）是一种用于制备薄膜材料的表面沉积技术。

它的独特之处在于能够在纳米尺度上控制薄膜的厚度和成分，并提供出色的薄膜均匀性和密度。

ALD技术具有广泛的应用领域，如电子器件、光电材料、能源存储、催化剂等。

原理ALD技术的基本原理是通过分子层沉积的方式在基底表面逐步生长薄膜。

ALD的每个周期包括两个步骤：前体分子吸附和表面反应。

前体分子通过物理吸附或化学吸附的方式吸附在基底表面，形成一个单分子层。

然后，第二个前体分子被引入，与已吸附的分子进行反应，生成一层新的物质。

这个周期重复进行，直到薄膜达到所需的厚度。

为了实现单分子层的沉积，ALD应用了非均匀前体分子吸附和表面反应的原理，即前体分子与表面反应的速率要高于与气相反应的速率，从而确保每个周期只有一个单分子层被沉积。

操作步骤ALD沉积通常包括以下几个步骤：1.基底预处理：将基底进行表面清洗和氧化处理，以确保其表面干净和活性。

2.吸附前体1：将前体分子1引入反应室中，使其与基底表面发生吸附。

3.后处理：将反应室进行干燥，以去除未反应的前体分子1，并清洗表面。

4.吸附前体2：将前体分子2引入反应室中，使其与已吸附的前体分子1进行反应，生成新的沉积层。

5.后处理：重复第3步。

6.重复步骤2至5，直到薄膜达到所需的厚度。

ALD技术在薄膜制备中具有以下优势：1.厚度控制：ALD可精确地控制薄膜的厚度，通常在几个纳米到一百纳米之间。

2.均匀性：ALD提供出色的薄膜均匀性，可以在整个基底表面实现原子级别的均一沉积。

3.高纯度：由于ALD使用准分子层沉积，所以薄膜具有较高的纯度和化学均匀性。

4.选择性：ALD可以实现不同材料之间的选择性沉积，从而实现多层复合材料的制备。

5.低温制备：相比其他制备方法，ALD通常在相对较低的温度下进行，避免了基底的热应力。

应用领域由于ALD技术的优势，它在许多领域中得到了广泛应用：电子器件ALD在电子器件制造中被广泛应用。

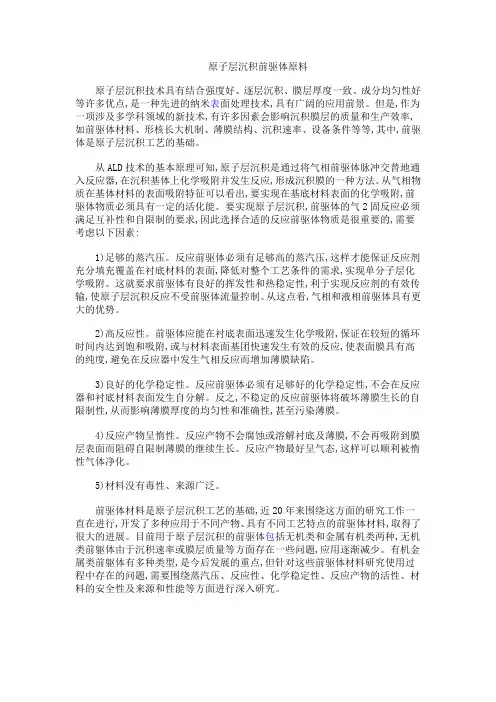

原子层沉积前驱体原料原子层沉积技术具有结合强度好、逐层沉积、膜层厚度一致、成分均匀性好等许多优点,是一种先进的纳米表面处理技术,具有广阔的应用前景。

但是,作为一项涉及多学科领域的新技术,有许多因素会影响沉积膜层的质量和生产效率,如前驱体材料、形核长大机制、薄膜结构、沉积速率、设备条件等等,其中,前驱体是原子层沉积工艺的基础。

从ALD技术的基本原理可知,原子层沉积是通过将气相前驱体脉冲交替地通入反应器,在沉积基体上化学吸附并发生反应,形成沉积膜的一种方法。

从气相物质在基体材料的表面吸附特征可以看出,要实现在基底材料表面的化学吸附,前驱体物质必须具有一定的活化能。

要实现原子层沉积,前驱体的气2固反应必须满足互补性和自限制的要求,因此选择合适的反应前驱体物质是很重要的,需要考虑以下因素:1)足够的蒸汽压。

反应前驱体必须有足够高的蒸汽压,这样才能保证反应剂充分填充覆盖在衬底材料的表面,降低对整个工艺条件的需求,实现单分子层化学吸附。

这就要求前驱体有良好的挥发性和热稳定性,利于实现反应剂的有效传输,使原子层沉积反应不受前驱体流量控制。

从这点看,气相和液相前驱体具有更大的优势。

2)高反应性。

前驱体应能在衬底表面迅速发生化学吸附,保证在较短的循环时间内达到饱和吸附,或与材料表面基团快速发生有效的反应,使表面膜具有高的纯度,避免在反应器中发生气相反应而增加薄膜缺陷。

3)良好的化学稳定性。

反应前驱体必须有足够好的化学稳定性,不会在反应器和衬底材料表面发生自分解。

反之,不稳定的反应前驱体将破坏薄膜生长的自限制性,从而影响薄膜厚度的均匀性和准确性,甚至污染薄膜。

4)反应产物呈惰性。

反应产物不会腐蚀或溶解衬底及薄膜,不会再吸附到膜层表面而阻碍自限制薄膜的继续生长。

反应产物最好呈气态,这样可以顺利被惰性气体净化。

5)材料没有毒性、来源广泛。

前驱体材料是原子层沉积工艺的基础,近20年来围绕这方面的研究工作一直在进行,开发了多种应用于不同产物、具有不同工艺特点的前驱体材料,取得了很大的进展。

原子层沉积（Atomic Layer Deposition，ALD）设备是一种用于制备高
质量薄膜的沉积技术。

其原理主要是通过气相前驱体在基底表面发生化学吸附反应，形成原子级别的薄膜。

一个完整的ALD生长循环通常包括以下四个步骤：
1. 脉冲前驱体源A进入反应室，在暴露的衬底表面发生化学吸附反应；
2. 惰性气体吹扫剩余的未反应的前驱体A；
3. 脉冲前驱体源B进入反应室，和前驱体源A发生化学反应；
4. 惰性气体吹扫剩余的未反应的前驱体和副产物。

通过设定原子层沉积循环次数，ALD可以实现原子级厚度可控的薄膜沉积。

原子层沉积技术具有表面自限制自饱和、优异的三维保型性、大面积均匀性、膜厚控制和低温生长等特点，因此在众多的薄膜沉积技术中脱颖而出。

ALD原子层沉积和PVD1. 引言ALD原子层沉积（Atomic Layer Deposition）和PVD（Physical Vapor Deposition）是两种常用的薄膜沉积技术。

它们在材料科学、纳米技术和微电子领域中广泛应用。

本文将详细介绍ALD原子层沉积和PVD技术的原理、应用以及优缺点。

2. ALD原子层沉积ALD原子层沉积是一种基于气相反应的薄膜沉积技术。

它通过交替地向基底表面引入两种或多种前体气体，实现薄膜的逐层生长。

ALD技术的原理如下：1.前体吸附：首先，一种前体气体被引入反应室中，它会在基底表面发生吸附反应，形成一个单分子层的化学吸附物。

2.保护层形成：接下来，反应室中的气体被清除，以确保只有已吸附的前体分子残留在基底表面。

这些残留物可起到保护层的作用，防止下一步反应发生。

3.第二种前体吸附：第二种前体气体被引入反应室中，它会在保护层上发生吸附反应，形成另一层单分子层的化学吸附物。

4.清除和再生：反应室中的气体再次被清除，以确保只有已吸附的前体分子残留在基底表面。

这个过程可以重复多次，直到达到所需的薄膜厚度。

ALD技术的优点在于能够实现精确的薄膜控制，具有良好的均匀性和可重复性。

它还能够在复杂的三维结构上进行沉积，并且可以用于制备多种材料，如金属、氧化物和氮化物等。

3. PVD技术PVD技术是一种基于物理过程的薄膜沉积技术。

它通过蒸发或溅射等方法将材料从固态转变为气态，然后在基底表面沉积形成薄膜。

PVD技术的原理如下：1.材料蒸发：首先，材料源被加热，使其达到蒸发温度。

材料会从固态转变为气态，形成蒸汽。

2.蒸汽传输：蒸汽会通过真空环境传输到基底表面。

在传输过程中，蒸汽会与其他气体分子碰撞，并逐渐冷却。

3.沉积：冷却的蒸汽会在基底表面沉积形成薄膜。

沉积过程中，蒸汽分子会重新组合成固态材料。

PVD技术可以通过不同的方法实现材料的蒸发，如热蒸发、电子束蒸发和溅射等。

它具有快速沉积速率和较高的沉积温度，适用于大面积和复杂形状的基底。

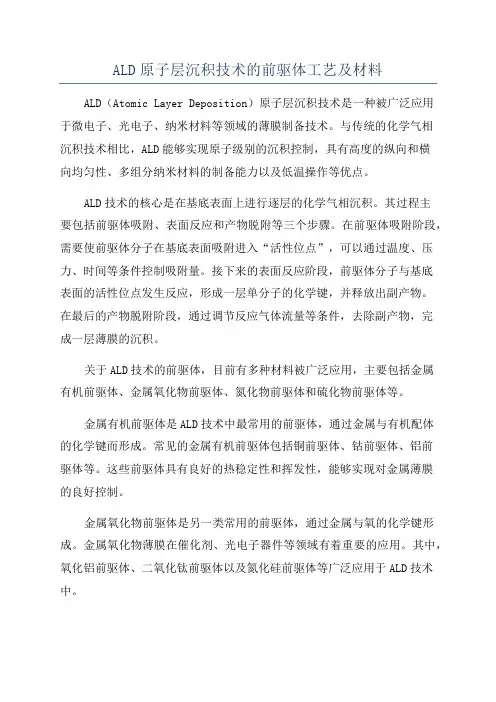

ALD原子层沉积技术的前驱体工艺及材料ALD（Atomic Layer Deposition）原子层沉积技术是一种被广泛应用于微电子、光电子、纳米材料等领域的薄膜制备技术。

与传统的化学气相沉积技术相比，ALD能够实现原子级别的沉积控制，具有高度的纵向和横向均匀性、多组分纳米材料的制备能力以及低温操作等优点。

ALD技术的核心是在基底表面上进行逐层的化学气相沉积。

其过程主要包括前驱体吸附、表面反应和产物脱附等三个步骤。

在前驱体吸附阶段，需要使前驱体分子在基底表面吸附进入“活性位点”，可以通过温度、压力、时间等条件控制吸附量。

接下来的表面反应阶段，前驱体分子与基底表面的活性位点发生反应，形成一层单分子的化学键，并释放出副产物。

在最后的产物脱附阶段，通过调节反应气体流量等条件，去除副产物，完成一层薄膜的沉积。

关于ALD技术的前驱体，目前有多种材料被广泛应用，主要包括金属有机前驱体、金属氧化物前驱体、氮化物前驱体和硫化物前驱体等。

金属有机前驱体是ALD技术中最常用的前驱体，通过金属与有机配体的化学键而形成。

常见的金属有机前驱体包括铜前驱体、钴前驱体、铝前驱体等。

这些前驱体具有良好的热稳定性和挥发性，能够实现对金属薄膜的良好控制。

金属氧化物前驱体是另一类常用的前驱体，通过金属与氧的化学键形成。

金属氧化物薄膜在催化剂、光电子器件等领域有着重要的应用。

其中，氧化铝前驱体、二氧化钛前驱体以及氮化硅前驱体等广泛应用于ALD技术中。

氮化物前驱体主要用于制备氮化硅、氮化铝等氮化物薄膜。

常见的氮化物前驱体有二甲基胺、四甲胺、三乙基铝等。

这些前驱体可以通过化学反应将氮气纳入其中，实现氮化物薄膜的沉积。

硫化物前驱体主要用于制备金属硫化物薄膜，具有良好的电学、光学和磁学性能。

硫化物前驱体包括二甲基二硫、二乙基二硫等。

除了前驱体选择外，ALD技术的材料选择也非常重要。

根据不同的应用需求，选择合适的基底材料和薄膜材料是实现高质量沉积的关键。

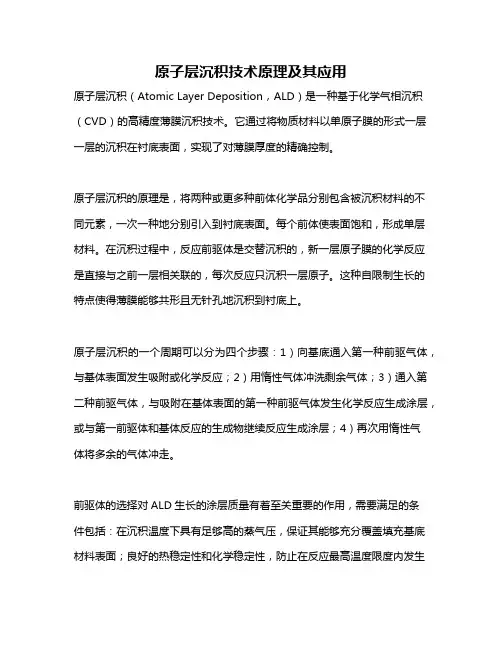

原子层沉积技术原理及其应用原子层沉积（Atomic Layer Deposition，ALD）是一种基于化学气相沉积（CVD）的高精度薄膜沉积技术。

它通过将物质材料以单原子膜的形式一层一层的沉积在衬底表面，实现了对薄膜厚度的精确控制。

原子层沉积的原理是，将两种或更多种前体化学品分别包含被沉积材料的不同元素，一次一种地分别引入到衬底表面。

每个前体使表面饱和，形成单层材料。

在沉积过程中，反应前驱体是交替沉积的，新一层原子膜的化学反应是直接与之前一层相关联的，每次反应只沉积一层原子。

这种自限制生长的特点使得薄膜能够共形且无针孔地沉积到衬底上。

原子层沉积的一个周期可以分为四个步骤：1）向基底通入第一种前驱气体，与基体表面发生吸附或化学反应；2）用惰性气体冲洗剩余气体；3）通入第二种前驱气体，与吸附在基体表面的第一种前驱气体发生化学反应生成涂层，或与第一前驱体和基体反应的生成物继续反应生成涂层；4）再次用惰性气体将多余的气体冲走。

前驱体的选择对ALD生长的涂层质量有着至关重要的作用，需要满足的条件包括：在沉积温度下具有足够高的蒸气压，保证其能够充分覆盖填充基底材料表面；良好的热稳定性和化学稳定性，防止在反应最高温度限度内发生自分解；高反应活性，能迅速在材料表面进行吸附并达到饱和，或与材料表面基团快速有效反应；无毒、无腐蚀性，且副产物呈惰性，避免阻碍自限制薄膜生长。

原子层沉积技术具有以下特点与优势：1. 极好的三维保形性：ALD可以生成与原来基底形状一致的薄膜，即薄膜可以均匀地沉积在类似凹面的表面上。

因此，适用于不同形状的基底。

2. 均匀的三维薄膜、形状和原来一致、保形性，是ALD技术的独特优势。

3. 高平整性：表面无针孔，自下而上的生长机制决定了薄膜的无针孔性质，这对于阻挡和钝化应用是有价值的。

4. 极好的附着性：前驱体与基底表面的化学吸附保证了极好的附着性。

5. 低热预算（淀积温度低）：可在低温（室温至400℃）下进行薄膜生长，这对温度有限制的聚合物器件和生物材料涂层非常有吸引力。

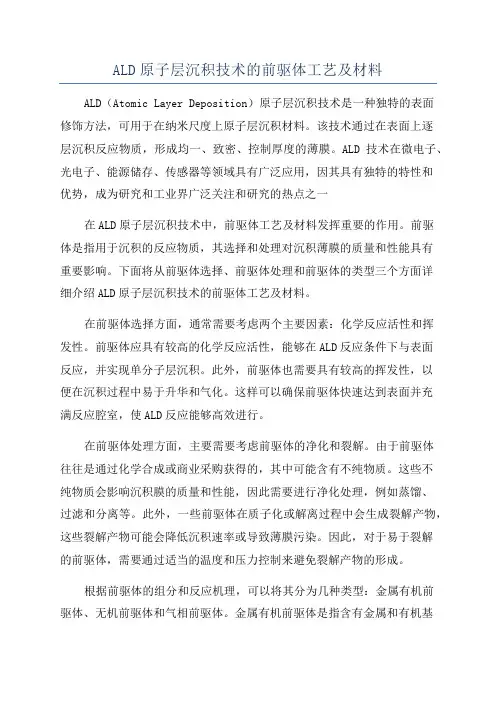

ALD原子层沉积技术的前驱体工艺及材料ALD（Atomic Layer Deposition）原子层沉积技术是一种独特的表面修饰方法，可用于在纳米尺度上原子层沉积材料。

该技术通过在表面上逐层沉积反应物质，形成均一、致密、控制厚度的薄膜。

ALD技术在微电子、光电子、能源储存、传感器等领域具有广泛应用，因其具有独特的特性和优势，成为研究和工业界广泛关注和研究的热点之一在ALD原子层沉积技术中，前驱体工艺及材料发挥重要的作用。

前驱体是指用于沉积的反应物质，其选择和处理对沉积薄膜的质量和性能具有重要影响。

下面将从前驱体选择、前驱体处理和前驱体的类型三个方面详细介绍ALD原子层沉积技术的前驱体工艺及材料。

在前驱体选择方面，通常需要考虑两个主要因素：化学反应活性和挥发性。

前驱体应具有较高的化学反应活性，能够在ALD反应条件下与表面反应，并实现单分子层沉积。

此外，前驱体也需要具有较高的挥发性，以便在沉积过程中易于升华和气化。

这样可以确保前驱体快速达到表面并充满反应腔室，使ALD反应能够高效进行。

在前驱体处理方面，主要需要考虑前驱体的净化和裂解。

由于前驱体往往是通过化学合成或商业采购获得的，其中可能含有不纯物质。

这些不纯物质会影响沉积膜的质量和性能，因此需要进行净化处理，例如蒸馏、过滤和分离等。

此外，一些前驱体在质子化或解离过程中会生成裂解产物，这些裂解产物可能会降低沉积速率或导致薄膜污染。

因此，对于易于裂解的前驱体，需要通过适当的温度和压力控制来避免裂解产物的形成。

根据前驱体的组分和反应机理，可以将其分为几种类型：金属有机前驱体、无机前驱体和气相前驱体。

金属有机前驱体是指含有金属和有机基团的化合物，例如金属醇盐、金属氨基化合物和金属酰胺化合物等。

这些前驱体能够提供金属原子和有机基团，具有较高的反应活性和挥发性。

无机前驱体是指不含有机基团的化合物，例如金属卤化物、金属氧化物和金属氮化物等。

这些前驱体主要通过裂解产生金属原子，具有较高的化学反应活性。

ALD原子层沉积技术的前驱体工艺及材料ALD（Atomic Layer Deposition）是一种基于气相化学反应的纳米级薄膜沉积技术。

该技术通过交替使用两种或多种反应物质，将它们以原子层的方式沉积到底片表面，从而实现可控厚度和复杂化学组成的薄膜制备。

ALD技术在微电子、能源储存、光电显示、光电传感和生物医学等领域具有广泛的应用。

ALD前驱体的选择对薄膜的质量和性能至关重要。

一般来说，ALD前驱体应具备以下特点：高挥发性、低压力、可溶性（如果需要溶液中沉积）、易反应（能形成稳定的气相化学反应）、可控的热解性（控制沉积速度和反应条件）。

在选择前驱体时，还应考虑薄膜的性质和要求，如薄膜的化学成分、晶体结构、纯度等。

常见的ALD前驱体包括金属有机化合物、无机气体和有机气体。

金属有机化合物通常是气态或液态，如金属脂肪酸盐（如乙酸铝、乙酸锰）、金属酮（如铈二甲基乙酮酸盐）和金属醇盐（如二甲基乙酰丙酮酸铝）。

无机气体类前驱体一般是气态，如氨、甲醇和硫化氢等。

有机气体类前驱体常用于有机物ALD，如有机卤化物（如三氯甲烷、二溴甲烷）和有机醇（如乙醇、异丙醇）。

在ALD过程中，前驱体需要与反应室内的底片表面进行化学反应以形成一层原子层。

前驱体的选择取决于所要制备的材料以及薄膜的要求。

例如，当制备二氧化硅（SiO2）薄膜时，可以选择将硅源和氧源交替使用，硅源可以选择TEOS（四乙氧基硅烷）或TMCTS（三甲基环己烷硅醇）等，氧源可以选择水蒸气或氧气等。

当需要制备金属氧化物薄膜时，可以选择金属有机化合物作为金属源，而使用水蒸气或氧气作为氧源。

ALD技术的研究和发展还在不断进行中，目前有很多新型前驱体和工艺被提出和探索。

例如，有研究利用金属有机化合物和气相氮化物作为前驱体，制备氮化硼薄膜；利用有机金属配合物和水蒸气作为前驱体，制备导电薄膜等。

这些新的前驱体和工艺有助于扩展ALD技术的应用领域，并且可以制备出具有特殊结构和性能的薄膜材料。

Picosun产品手册ALD是未来工业发展趋势的可选方案原子层沉积(ALD)是目前最先进的镀膜和表面处理技术。

ALD可以制备多种材料的超薄薄膜，比如氧化物、氮化物、硫化物、碳化物、氟化物、金属甚至聚合物,并在几乎所有类型的衬底表面精确数字化和可重复的控制薄膜厚度、均匀性、成分及保形性。

ALD薄膜本质上是无针孔、无裂纹、无缺陷的。

ALD工艺在真空中相对低温下进行，能够应用于敏感表面。

ALD在现代半导体工业中起到了中流砥柱的作用。

采用ALD工艺制备的功能材料层能使集成电路（IC）组件不断小型化，带来更快、更可靠的计算，移动通信和数据传输和存储。

当今最先进的产品加工过程中都包含ALD工艺智能家庭及智能行业，更安全的汽车及其它交通工具，更快更简便的医疗诊断方式及可穿戴的健康监控器件都可以通过微尺度的传感器。

ALD在这些器件加工中是非常关键的技术。

使用ALD制备的LED照明更亮，寿命更长。

ALD精确的光学层拓展到更多的特殊光学应用中。

在医疗技术中，病人的安全性及人工植入部件的寿命通过ALD的生物兼容层获得提高。

新颖的靶向药物输运技术也用ALD开发出来。

ALD实现可持续发展的未来在可持续发展的未来，ALD薄膜可以提高太阳能电池板和燃料电池的性能。

新颖的高能量密度电池和能量收集装置都已使用ALD做超薄层。

采用ALD涂层的粉末载体展现了在低成本、环境友好型催化剂方面的潜力。

有价值的物品如贵金属首饰和纪念币可以通过ALD工艺起抗老化、抗暗色化、抗变污的作用。

在钟表与珠宝行业，充满活力和金属色调并具有光泽性、色彩性的ALD薄膜在无毒，非过敏性，并节省材料的方式下带来全新的视觉效果。

Picosun提供经生产线验证的ALD解决方案今天，世界上许多最大的微电子和集成电路（IC）制造企业都选择Picosun的ALD来生产他们最先进的产品。

在IC领域之外，我们的工业ALD技术也在全球铸币业、制表业、医疗植入、能源及固态照明行业被广泛使用。

ald沉积技术ALD沉积技术引言：ALD（Atomic Layer Deposition）是一种精确控制薄膜沉积的技术，它基于分子层沉积的原理，能够在纳米尺度上实现高度均匀和可控的薄膜生长。

本文将介绍ALD沉积技术的原理、工作流程、应用领域以及未来发展方向。

一、原理ALD沉积技术基于化学气相沉积（CVD）和物理气相沉积（PVD）的结合，其核心原理是通过逐层反应循环实现单原子或单分子层的生长。

具体步骤包括：1. 表面预处理：清洗和激活基底表面以提供良好的反应条件；2. 化学吸附：将一种可挥发性前驱体引入反应室中，在表面形成单一分子层；3. 后处理：通过气体或等离子体处理去除未反应的前驱体和副产物。

二、工作流程1. 基底准备：选择合适材料作为基底，并进行表面清洁和激活处理。

2. 反应室设置：将基底放置在反应室中，并确保良好的气体流动和温度控制。

3. 前驱体引入：将第一个前驱体引入反应室，并通过吸附反应形成单一分子层。

4. 后处理：通过气体或等离子体处理去除未反应的前驱体和副产物。

5. 循环反复：重复步骤3和4，直到达到所需膜厚。

三、应用领域1. 电子器件：ALD沉积技术在半导体器件制造中具有重要应用，可以实现高质量的绝缘层、金属电极和介电材料的生长。

2. 能源储存与转换：ALD沉积技术可用于制备锂离子电池、燃料电池和太阳能电池等能源储存与转换设备中的薄膜材料。

3. 光学涂层：由于ALD沉积技术能够实现高度均匀和可控的薄膜生长，因此在光学涂层领域具有广泛应用，如抗反射涂层、光学滤波器等。

4. 生物医学工程：ALD沉积技术在生物医学工程中可用于制备生物相容性材料、药物载体和生物传感器等。

四、未来发展方向1. 多功能薄膜：ALD沉积技术将越来越多地应用于制备多功能薄膜，如具有光学、电子和磁性等特性的复合材料。

2. 3D打印：将ALD沉积技术与3D打印相结合，可以实现对复杂结构的精确控制，为微纳加工和微器件制造提供新的可能性。

ald沉积工艺
Ald沉积工艺是一种常用的纳米材料制备技术，也被广泛应用于集成电路、光电子器件、传感器等领域。

该工艺采用低温化学气相沉积技术，以有机金属化合物作为前驱体，在惰性气体氛围下通过热分解产生金属原子，经过化学反应形成纳米材料。

Ald沉积工艺具有良好的控制性能，可以精确控制沉积速率、薄膜厚度和成分，制备出具有优异物理化学性能和结构性能的纳米材料。

同时，该工艺还具有高纯度、均一性好、界面结合强等特点，可以有效提高材料的性能和稳定性。

因此，Ald沉积工艺已经成为制备纳米材料的重要技术之一，有望在未来的科技领域得到广泛的应用。

- 1 -。

ald沉积光学膜
ALD（原子层沉积）是一种特殊的化学气相沉积工艺，通过将气相前驱体脉冲交替地通入反应室，并在沉积基底上化学吸附并反应形成沉积薄膜。

这种技术具有表面自限制自饱和、优异的三维保型性、大面积均匀性、膜厚控制和低温生长等特点，因此在众多的薄膜沉积技术中脱颖而出。

基于这些特性，ALD 技术被广泛用于不同场景下的薄膜沉积，包括光伏、半导体、柔性电子等新型显示、MEMS、催化及光学器件等诸多高精尖领域。

在光学膜沉积方面，ALD技术可以用于制备各种光学薄膜，如增透膜、反射膜、滤光片等，以满足不同光学系统的需求。

与传统的PVD和CVD技术相比，ALD技术可以更好地控制薄膜的厚度和组分，获得更高的光学性能和稳定性。

此外，ALD技术还可以通过在薄膜中引入纳米结构或掺杂特定元素来进一步优化光学性能。

总的来说，ALD沉积光学膜是一种具有广泛应用前景的技术，有望在光学领域中发挥重要作用。

ald沉积工艺
ald沉积工艺是一种化学气相沉积技术，其名称源于“atomic layer deposition”的缩写。

这种工艺使用两种或更多的前驱体分别在被沉积的表面上交替反应，形成一层层的物质沉积。

特别是，ald 沉积工艺在芯片制造等微电子行业得到广泛应用。

ald沉积工艺具有一些独特的优点。

首先，它可以实现高精度、均匀的沉积，使得所得到的薄膜具有非常稳定的性质。

其次，ald沉积工艺可以在非常低的温度下进行，可以减少与被沉积物质相互作用的可能性，从而保证了沉积物的质量。

此外，ald沉积工艺还可以实现多种不同化学组合的沉积，从而可以制备不同种类的材料。

虽然ald沉积工艺具有很多优点，但也存在一些问题需要解决。

例如，ald沉积工艺需要非常严格的工艺控制，这可能会导致生产成本增加。

同时，ald沉积工艺在反应过程中会产生副产物，这些副产物可能会影响所得到的薄膜的质量。

在未来，随着新型材料的涌现和工艺的不断优化，ald沉积工艺有望在更广泛的领域得到应用。

- 1 -。
