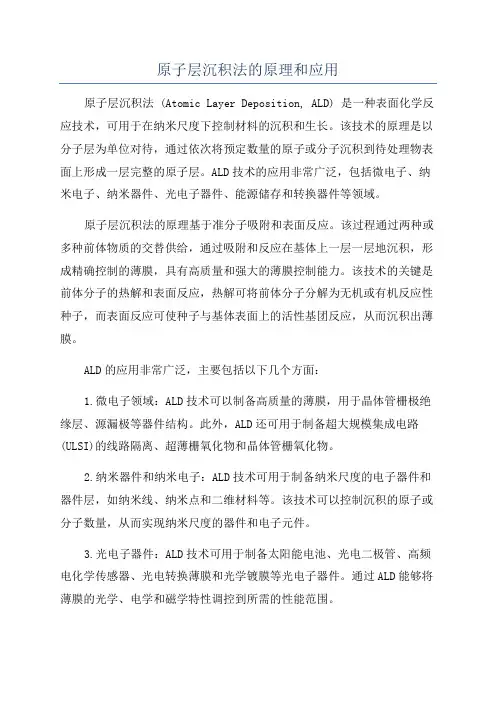

原子层沉积法的原理和应用

原子层沉积法的原理和应用原子层沉积法 (Atomic Layer Deposition, ALD) 是一种表面化学反应技术，可用于在纳米尺度下控制材料的沉积和生长。

该技术的原理是以分子层为单位对待，通过依次将预定数量的原子或分子沉积到待处理物表面上形成一层完整的原子层。

ALD技术的应用非常广泛，包括微电子、纳米电子、纳米器件、光电子器件、能源储存和转换器件等领域。

原子层沉积法的原理基于准分子吸附和表面反应。

该过程通过两种或多种前体物质的交替供给，通过吸附和反应在基体上一层一层地沉积，形成精确控制的薄膜，具有高质量和强大的薄膜控制能力。

该技术的关键是前体分子的热解和表面反应，热解可将前体分子分解为无机或有机反应性种子，而表面反应可使种子与基体表面上的活性基团反应，从而沉积出薄膜。

ALD的应用非常广泛，主要包括以下几个方面：1.微电子领域：ALD技术可以制备高质量的薄膜，用于晶体管栅极绝缘层、源漏极等器件结构。

此外，ALD还可用于制备超大规模集成电路(ULSI)的线路隔离、超薄栅氧化物和晶体管栅氧化物。

2.纳米器件和纳米电子：ALD技术可用于制备纳米尺度的电子器件和器件层，如纳米线、纳米点和二维材料等。

该技术可以控制沉积的原子或分子数量，从而实现纳米尺度的器件和电子元件。

3.光电子器件：ALD技术可用于制备太阳能电池、光电二极管、高频电化学传感器、光电转换薄膜和光学镀膜等光电子器件。

通过ALD能够将薄膜的光学、电学和磁学特性调控到所需的性能范围。

4.能源储存和转换器件：ALD技术可用于制备锂离子电池电极材料、超级电容器电极材料和燃料电池膜电极等能源储存和转换器件。

该技术可以调控材料的晶体结构和表面化学组成，从而改善器件的性能和稳定性。

5.生物医学：ALD技术可用于制备生物传感器、细胞培养基质和药物输送系统等生物医学应用。

通过ALD可实现对生物材料的表面改性，增加生物相容性和生物活性。

总之，原子层沉积法是一种重要的表面化学反应技术，可实现对材料的精确控制和定量分析。

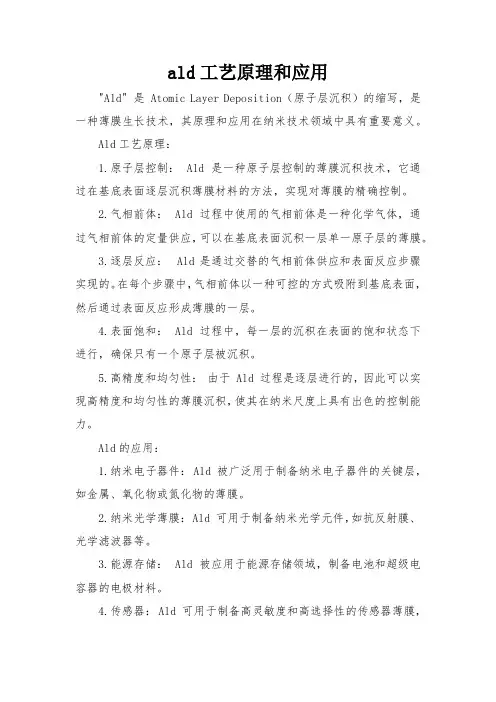

ald工艺原理和应用
"Ald" 是 Atomic Layer Deposition（原子层沉积）的缩写，是一种薄膜生长技术，其原理和应用在纳米技术领域中具有重要意义。

Ald工艺原理：
1.原子层控制： Ald 是一种原子层控制的薄膜沉积技术，它通过在基底表面逐层沉积薄膜材料的方法，实现对薄膜的精确控制。

2.气相前体： Ald 过程中使用的气相前体是一种化学气体，通过气相前体的定量供应，可以在基底表面沉积一层单一原子层的薄膜。

3.逐层反应：Ald是通过交替的气相前体供应和表面反应步骤实现的。

在每个步骤中，气相前体以一种可控的方式吸附到基底表面，然后通过表面反应形成薄膜的一层。

4.表面饱和： Ald 过程中，每一层的沉积在表面的饱和状态下进行，确保只有一个原子层被沉积。

5.高精度和均匀性：由于 Ald 过程是逐层进行的，因此可以实现高精度和均匀性的薄膜沉积，使其在纳米尺度上具有出色的控制能力。

Ald的应用：
1.纳米电子器件： Ald 被广泛用于制备纳米电子器件的关键层，如金属、氧化物或氮化物的薄膜。

2.纳米光学薄膜： Ald 可用于制备纳米光学元件，如抗反射膜、光学滤波器等。

3.能源存储： Ald 被应用于能源存储领域，制备电池和超级电容器的电极材料。

4.传感器： Ald 可用于制备高灵敏度和高选择性的传感器薄膜，
用于气体、化学物质或生物分子的检测。

5.表面修饰： Ald 被用于表面修饰，改善材料的表面性质，如润湿性、生物相容性等。

总体而言，Ald 是一种关键的纳米技术工艺，通过逐层控制原子尺度的薄膜生长，为制备纳米材料和器件提供了高度精密的方法。

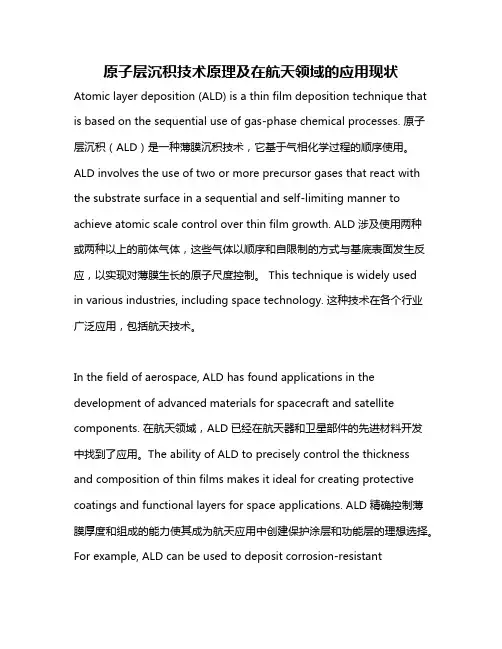

原子层沉积技术原理及在航天领域的应用现状Atomic layer deposition (ALD) is a thin film deposition technique that is based on the sequential use of gas-phase chemical processes. 原子层沉积（ALD）是一种薄膜沉积技术，它基于气相化学过程的顺序使用。

ALD involves the use of two or more precursor gases that react with the substrate surface in a sequential and self-limiting manner to achieve atomic scale control over thin film growth. ALD涉及使用两种或两种以上的前体气体，这些气体以顺序和自限制的方式与基底表面发生反应，以实现对薄膜生长的原子尺度控制。

This technique is widely usedin various industries, including space technology. 这种技术在各个行业广泛应用，包括航天技术。

In the field of aerospace, ALD has found applications in the development of advanced materials for spacecraft and satellite components. 在航天领域，ALD已经在航天器和卫星部件的先进材料开发中找到了应用。

The ability of ALD to precisely control the thickness and composition of thin films makes it ideal for creating protective coatings and functional layers for space applications. ALD精确控制薄膜厚度和组成的能力使其成为航天应用中创建保护涂层和功能层的理想选择。

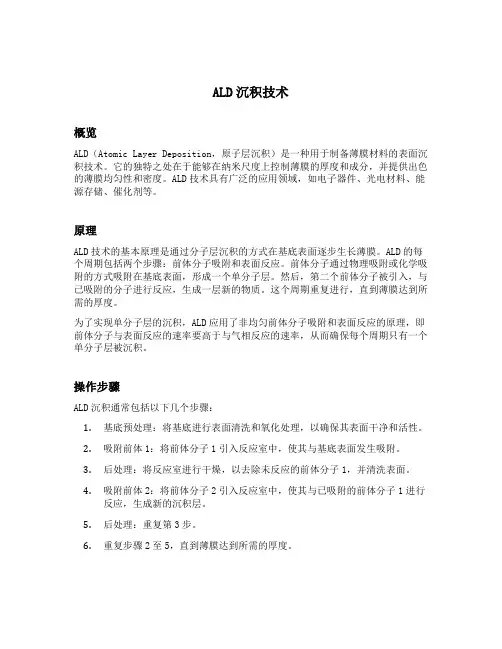

ALD沉积技术概览ALD（Atomic Layer Deposition，原子层沉积）是一种用于制备薄膜材料的表面沉积技术。

它的独特之处在于能够在纳米尺度上控制薄膜的厚度和成分，并提供出色的薄膜均匀性和密度。

ALD技术具有广泛的应用领域，如电子器件、光电材料、能源存储、催化剂等。

原理ALD技术的基本原理是通过分子层沉积的方式在基底表面逐步生长薄膜。

ALD的每个周期包括两个步骤：前体分子吸附和表面反应。

前体分子通过物理吸附或化学吸附的方式吸附在基底表面，形成一个单分子层。

然后，第二个前体分子被引入，与已吸附的分子进行反应，生成一层新的物质。

这个周期重复进行，直到薄膜达到所需的厚度。

为了实现单分子层的沉积，ALD应用了非均匀前体分子吸附和表面反应的原理，即前体分子与表面反应的速率要高于与气相反应的速率，从而确保每个周期只有一个单分子层被沉积。

操作步骤ALD沉积通常包括以下几个步骤：1.基底预处理：将基底进行表面清洗和氧化处理，以确保其表面干净和活性。

2.吸附前体1：将前体分子1引入反应室中，使其与基底表面发生吸附。

3.后处理：将反应室进行干燥，以去除未反应的前体分子1，并清洗表面。

4.吸附前体2：将前体分子2引入反应室中，使其与已吸附的前体分子1进行反应，生成新的沉积层。

5.后处理：重复第3步。

6.重复步骤2至5，直到薄膜达到所需的厚度。

ALD技术在薄膜制备中具有以下优势：1.厚度控制：ALD可精确地控制薄膜的厚度，通常在几个纳米到一百纳米之间。

2.均匀性：ALD提供出色的薄膜均匀性，可以在整个基底表面实现原子级别的均一沉积。

3.高纯度：由于ALD使用准分子层沉积，所以薄膜具有较高的纯度和化学均匀性。

4.选择性：ALD可以实现不同材料之间的选择性沉积，从而实现多层复合材料的制备。

5.低温制备：相比其他制备方法，ALD通常在相对较低的温度下进行，避免了基底的热应力。

应用领域由于ALD技术的优势，它在许多领域中得到了广泛应用：电子器件ALD在电子器件制造中被广泛应用。

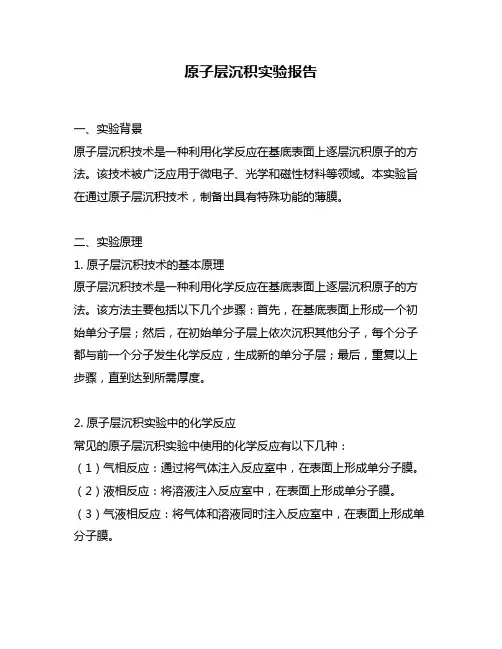

原子层沉积实验报告一、实验背景原子层沉积技术是一种利用化学反应在基底表面上逐层沉积原子的方法。

该技术被广泛应用于微电子、光学和磁性材料等领域。

本实验旨在通过原子层沉积技术，制备出具有特殊功能的薄膜。

二、实验原理1. 原子层沉积技术的基本原理原子层沉积技术是一种利用化学反应在基底表面上逐层沉积原子的方法。

该方法主要包括以下几个步骤：首先，在基底表面上形成一个初始单分子层；然后，在初始单分子层上依次沉积其他分子，每个分子都与前一个分子发生化学反应，生成新的单分子层；最后，重复以上步骤，直到达到所需厚度。

2. 原子层沉积实验中的化学反应常见的原子层沉积实验中使用的化学反应有以下几种：（1）气相反应：通过将气体注入反应室中，在表面上形成单分子膜。

（2）液相反应：将溶液注入反应室中，在表面上形成单分子膜。

（3）气液相反应：将气体和溶液同时注入反应室中，在表面上形成单分子膜。

三、实验步骤1. 实验材料准备（1）基底：使用硅片作为基底。

（2）前驱体：使用H2O和AlCl3作为前驱体。

（3）溶剂：使用甲苯作为溶剂。

2. 实验操作步骤（1）清洗基底：将硅片放入去离子水中，超声清洗10分钟，然后用氮气吹干。

（2）放置基底：将清洗后的硅片放置于反应室中，并加热至200℃，保持30分钟，使其表面光滑。

（3）第一次沉积：将AlCl3溶解在甲苯中，然后将甲苯溶液注入反应室中，并加热至100℃。

在此温度下保持10分钟，使其与硅片表面发生化学反应，形成第一层AlCl3单分子层。

然后用氮气吹干。

（4）第二次沉积：将H2O注入反应室中，并加热至100℃。

在此温度下保持10分钟，使其与第一层AlCl3单分子层发生化学反应，形成第二层AlCl3单分子层。

然后用氮气吹干。

（5）重复以上步骤，直到达到所需厚度。

四、实验结果与分析经过多次沉积后，制备出了一种具有特殊功能的薄膜。

通过扫描电子显微镜观察该薄膜的表面形貌，发现其表面平整、均匀。

同时，使用X射线衍射仪对该薄膜进行了测试，并发现其晶体结构较为稳定。

原子层沉积系统介绍一、前言原子层沉积系统是一种新型的薄膜制备技术，其优点包括高纯度、高均匀性、可控性强等。

本文将从系统组成、工作原理、应用领域等方面进行详细介绍。

二、系统组成原子层沉积系统主要由以下几个部分组成：1. 基底夹持装置：用于固定待沉积的基底，通常采用石英舟或者旋转靶枪。

2. 沉积室：负责实现气体反应和材料沉积，通常是一个密闭的容器，内部需要保持高真空状态。

3. 反应源：提供反应所需的原料气体，通常采用液态或者固态前驱体进行供给。

4. 气体输送系统：负责将反应源中的气体输送至沉积室中，需要保证输送过程中气体纯度和流量的稳定性。

5. 抽气系统：负责保持沉积室内部的高真空状态，通常采用机械泵和分子泵相结合的方式实现。

6. 控制系统：负责对各个部件进行控制和监测，并且对沉积过程进行实时调节。

三、工作原理原子层沉积系统的工作原理可以简单概括为以下几步：1. 基底表面的预处理：通常采用化学清洗或者热处理等方式，以保证基底表面的干净和光滑。

2. 气体反应：将反应源中的气体输送至沉积室中，通过与基底表面上的官能团发生反应，形成一层薄膜。

这个过程需要控制气体流量和时间，以保证每个原子层都能够均匀地附着在基底表面上。

3. 气体清洗：在每一次沉积之后，需要用惰性气体（如氮气）将沉积室内部的杂质气体清除干净，以保证下一次反应的纯度和可重复性。

4. 重复以上步骤，直到达到所需厚度或者结构。

四、应用领域原子层沉积系统在许多领域都有广泛的应用：1. 微电子学领域：用于制备高品质、高精度的金属导线、电容器等微电子元件。

2. 光电子学领域：用于制备高品质、高透明度的薄膜，如ITO透明导电膜等。

3. 能源领域：用于制备太阳能电池、燃料电池等器件中的关键材料。

4. 生物医学领域：用于制备生物传感器、生物芯片等生物医学器件中的关键材料。

五、总结原子层沉积系统是一种非常重要且发展迅速的新型薄膜制备技术，其应用领域广泛，具有很高的研究和应用价值。

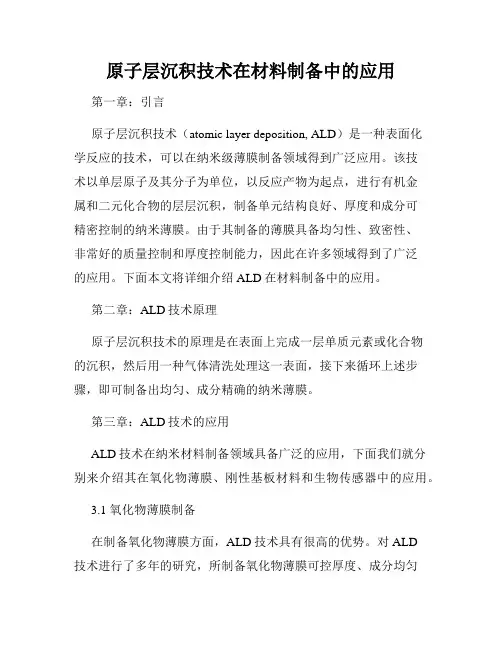

原子层沉积技术在材料制备中的应用第一章：引言原子层沉积技术（atomic layer deposition, ALD）是一种表面化学反应的技术，可以在纳米级薄膜制备领域得到广泛应用。

该技术以单层原子及其分子为单位，以反应产物为起点，进行有机金属和二元化合物的层层沉积，制备单元结构良好、厚度和成分可精密控制的纳米薄膜。

由于其制备的薄膜具备均匀性、致密性、非常好的质量控制和厚度控制能力，因此在许多领域得到了广泛的应用。

下面本文将详细介绍ALD在材料制备中的应用。

第二章：ALD技术原理原子层沉积技术的原理是在表面上完成一层单质元素或化合物的沉积，然后用一种气体清洗处理这一表面，接下来循环上述步骤，即可制备出均匀、成分精确的纳米薄膜。

第三章：ALD技术的应用ALD技术在纳米材料制备领域具备广泛的应用，下面我们就分别来介绍其在氧化物薄膜、刚性基板材料和生物传感器中的应用。

3.1 氧化物薄膜制备在制备氧化物薄膜方面，ALD技术具有很高的优势。

对ALD技术进行了多年的研究，所制备氧化物薄膜可控厚度、成分均匀且致密，缺陷密度很小，因此，在微电子学、固态传感器、电容器、太阳能等领域得到广泛应用。

3.2 刚性基板材料制备在制备刚性基板材料方面，ALD技术也非常适用。

在晶体管中，ALD技术制备的金属氧化物被广泛应用于其有机电子器件的沉积。

而且，ALD技术的应用可以精确控制材料的表面形态，改善高层结构缺陷，减小均匀性差等现象，保持电子器件的性能稳定性，提高其性能指标。

3.3 生物传感器制备利用ALD技术，制备的薄膜具有疏水、亲水性、生物相容性等优良性能，在生物传感器制备中，非常适用。

比如，利用ALD技术制备的纳米氧化钛薄膜可以增加光子敏感器的灵敏度。

在生物传感器中，ALD技术还可以为能源研究提供完美的解决方案。

第四章：ALD的未来发展未来，ALD技术将在制备纳米材料、高性能单晶、薄膜热障涂层、铁电材料等领域发挥更加广泛的用途。

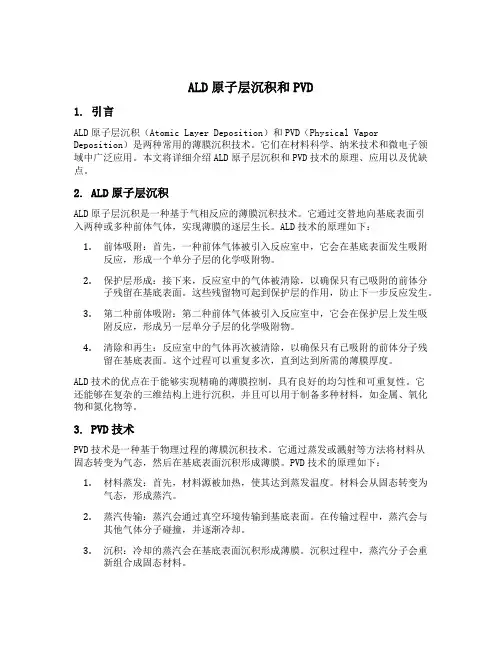

ALD原子层沉积和PVD1. 引言ALD原子层沉积（Atomic Layer Deposition）和PVD（Physical Vapor Deposition）是两种常用的薄膜沉积技术。

它们在材料科学、纳米技术和微电子领域中广泛应用。

本文将详细介绍ALD原子层沉积和PVD技术的原理、应用以及优缺点。

2. ALD原子层沉积ALD原子层沉积是一种基于气相反应的薄膜沉积技术。

它通过交替地向基底表面引入两种或多种前体气体，实现薄膜的逐层生长。

ALD技术的原理如下：1.前体吸附：首先，一种前体气体被引入反应室中，它会在基底表面发生吸附反应，形成一个单分子层的化学吸附物。

2.保护层形成：接下来，反应室中的气体被清除，以确保只有已吸附的前体分子残留在基底表面。

这些残留物可起到保护层的作用，防止下一步反应发生。

3.第二种前体吸附：第二种前体气体被引入反应室中，它会在保护层上发生吸附反应，形成另一层单分子层的化学吸附物。

4.清除和再生：反应室中的气体再次被清除，以确保只有已吸附的前体分子残留在基底表面。

这个过程可以重复多次，直到达到所需的薄膜厚度。

ALD技术的优点在于能够实现精确的薄膜控制，具有良好的均匀性和可重复性。

它还能够在复杂的三维结构上进行沉积，并且可以用于制备多种材料，如金属、氧化物和氮化物等。

3. PVD技术PVD技术是一种基于物理过程的薄膜沉积技术。

它通过蒸发或溅射等方法将材料从固态转变为气态，然后在基底表面沉积形成薄膜。

PVD技术的原理如下：1.材料蒸发：首先，材料源被加热，使其达到蒸发温度。

材料会从固态转变为气态，形成蒸汽。

2.蒸汽传输：蒸汽会通过真空环境传输到基底表面。

在传输过程中，蒸汽会与其他气体分子碰撞，并逐渐冷却。

3.沉积：冷却的蒸汽会在基底表面沉积形成薄膜。

沉积过程中，蒸汽分子会重新组合成固态材料。

PVD技术可以通过不同的方法实现材料的蒸发，如热蒸发、电子束蒸发和溅射等。

它具有快速沉积速率和较高的沉积温度，适用于大面积和复杂形状的基底。

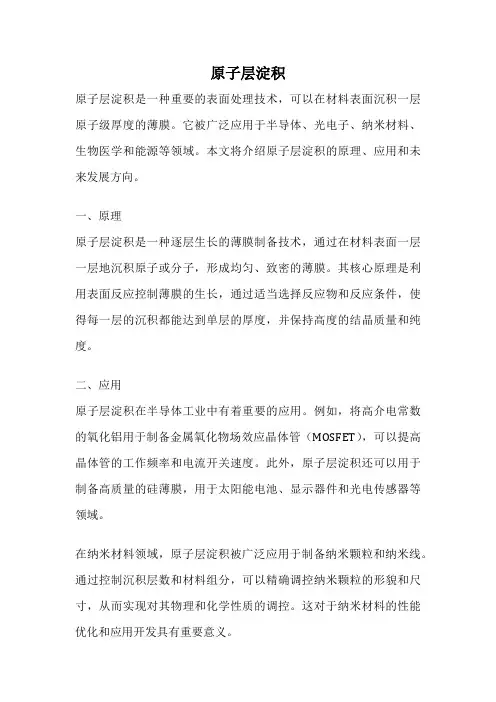

原子层淀积原子层淀积是一种重要的表面处理技术，可以在材料表面沉积一层原子级厚度的薄膜。

它被广泛应用于半导体、光电子、纳米材料、生物医学和能源等领域。

本文将介绍原子层淀积的原理、应用和未来发展方向。

一、原理原子层淀积是一种逐层生长的薄膜制备技术，通过在材料表面一层一层地沉积原子或分子，形成均匀、致密的薄膜。

其核心原理是利用表面反应控制薄膜的生长，通过适当选择反应物和反应条件，使得每一层的沉积都能达到单层的厚度，并保持高度的结晶质量和纯度。

二、应用原子层淀积在半导体工业中有着重要的应用。

例如，将高介电常数的氧化铝用于制备金属氧化物场效应晶体管（MOSFET），可以提高晶体管的工作频率和电流开关速度。

此外，原子层淀积还可以用于制备高质量的硅薄膜，用于太阳能电池、显示器件和光电传感器等领域。

在纳米材料领域，原子层淀积被广泛应用于制备纳米颗粒和纳米线。

通过控制沉积层数和材料组分，可以精确调控纳米颗粒的形貌和尺寸，从而实现对其物理和化学性质的调控。

这对于纳米材料的性能优化和应用开发具有重要意义。

在生物医学领域，原子层淀积可以用于修饰材料表面，实现特定的生物相容性和功能化。

例如，在人工心脏瓣膜的制备中，通过在金属或陶瓷表面沉积一层生物适配层，可以提高瓣膜的耐磨性和生物相容性，从而延长其使用寿命。

原子层淀积还在能源领域有着广泛的应用。

例如，在锂离子电池的正极材料中，通过原子层淀积制备一层保护膜，可以提高电池的循环寿命和安全性能。

同时，原子层淀积也可以用于制备光催化剂、燃料电池和超级电容器等能源材料和器件。

三、未来发展随着纳米技术和材料科学的发展，原子层淀积技术将继续发展和完善。

一方面，将进一步提高沉积速度和薄膜质量，降低制备成本。

另一方面，将探索新的材料组合和反应机制，拓展原子层淀积的应用领域。

未来，原子层淀积有望在柔性电子、量子计算和生物医学领域实现突破。

例如，在柔性电子领域，通过将原子层淀积技术与柔性基底相结合，可以制备高性能、可弯曲的电子器件。

ald工艺原理和应用ALD是一种独特的薄膜制备技术，全称为Atomic Layer Deposition，即原子层沉积。

它是一种化学气相沉积技术，通过交替沉积原子尺度层以构建纳米级的薄膜。

ALD工艺原理基于反应物分子和表面反应基团之间的替代吸附反应，通过气相混合物向基底表面交替输送反应物分子来实现自上而下的成膜。

ALD工艺的基本原理是利用一种化学反应的马尔可夫链规律，每一步反应过程中只能发生一个分子层的沉积，确保沉积层的均匀性和良好的控制能力。

ALD工艺通常包括以下几个步骤：1.基底预处理：对待制被覆表面进行清洗和活化处理，以去除杂质、氧化物等，并提供反应基团。

2.前驱物吸附：通过将一种前驱物引入反应腔室中，使其与基底表面产生相互作用，并通过吸附引发表面反应。

3.气体排空：使腔体内的气体完全清除，去除前驱物残留和副产品。

4.迁移定位：向反应腔室中引入另一种前驱物，使其在基底表面与前驱物发生反应。

5.循环重复：重复上述吸附、气体排空、迁移定位的步骤，直到获得所需的薄膜厚度。

ALD工艺的优势在于可以实现薄膜的高纯度、高均匀性和精确的厚度控制。

由于反应过程中每一步只有一个分子层的沉积，因此可以实现高度可控的纳米尺度薄膜生长。

此外，ALD工艺还可以在复杂的表面形貌上进行沉积，并能够获得复杂的组合和掺杂薄膜。

ALD工艺在许多领域具有广泛的应用前景。

在半导体工艺中，ALD工艺用于制备金属氧化物、金属硅酸盐、氮化物等薄膜，用于制备高介电常数绝缘层、储存节点和传感器等器件。

此外，ALD工艺还可以用于制备纳米颗粒、纳米线和聚合物等复杂结构材料，用于光电子器件、能源存储器件和生物传感等领域。

ALD工艺还可以解决一些传统制备技术无法解决的问题。

例如，ALD工艺可以用于制备高纯度金属薄膜，如高频电感器件中的铜薄膜。

此外，ALD工艺还可以制备高质量的氧化铝薄膜，应用于集成电路电介质层和光学涂层等领域。

ALD工艺还可以制备高效的光催化剂，用于光解水、CO2还原等环境保护和可持续发展。

材料表面的原子层沉积技术研究材料科学是一个非常重要的学科，它涉及到各种不同材料的性质和用途。

其中，材料表面的原子层沉积技术是一个非常关键的领域，它可以让科学家们更好地理解材料表面的性质。

本文将从几个方面探讨这一技术的研究。

一、原理和方法原子层沉积技术是一种基于原子水平的表面修饰方法，可以在材料表面形成一层原子尺度的薄膜。

两种常见的原子层沉积方法是物理气相沉积和化学气相沉积。

物理气相沉积使用热蒸镀或电子束蒸镀来产生高温高真空下的原子蒸发，而化学气相沉积采用化学气体反应来形成沉积。

这些方法可以在金属、半导体和陶瓷等材料表面沉积单原子层或多原子层不同组分的物质，从而获得定制的化学和物理性质。

二、应用领域原子层沉积技术有许多应用领域，其中包括光电子器件、纳米材料、催化剂、生物医学等。

其中，光电子器件是原子层沉积技术的重要应用领域之一，包括太阳能电池、微波器件和液晶显示器。

使用原子层沉积技术可以改变表面能、密度和成分，从而在器件的生产过程中提高性能和可靠性。

纳米材料也是原子层沉积技术的重要应用领域之一。

使用这一技术可以在纳米颗粒表面制造非晶结构。

非晶纳米颗粒可以表现出高热稳定性、高化学活性和良好的催化性能，具有广泛的应用前景。

此外，研究人员也利用原子层沉积技术来制造用于氢储存和催化反应的纳米材料。

三、挑战尽管原子层沉积技术具有广泛的应用前景，但目前也存在一些挑战。

首先，一些新的材料，如二维材料和合金材料，仍然需要更多的研究来了解如何使用原子层沉积技术改善它们的性能。

此外，原子层沉积技术需要极其准确和可控的条件，包括温度、气压和沉积时间等，这增加了操作的复杂性和成本。

四、未来展望未来，随着技术的不断发展和许多新型材料的涌现，原子层沉积技术将发挥更重要的作用。

研究人员将继续努力改进原子层沉积技术，使其更加精确和可控。

此外，他们还将探索使用原子层沉积来调制新材料结构、改进微电子器件、制造更强大和更有效的催化剂、提高应用于能源和环境方面的材料性能等。

电化学原子层沉积法
电化学原子层沉积法（Electrochemical Atomic Layer Deposition，简称 E-ALD）是一种基于电化学反应的原子层沉积技术。

它利用电化学过程在基底表面上进行原子层精度的薄膜沉积。

E-ALD 的基本原理是通过在基底和电解液之间施加电势，使电解液中的反应物在基底表面发生电化学反应，形成目标薄膜的单原子层。

该方法具有以下特点和优势：
1. 原子层精度：E-ALD 可以实现原子层精度的薄膜沉积，控制薄膜的厚度和成分，从而获得高质量的薄膜。

2. 低温工艺：相比于传统的热蒸发或溅射沉积方法，E-ALD 通常在较低的温度下进行，有助于避免基底的热损伤和薄膜的热应力。

3. 广泛的适用范围：E-ALD 可用于沉积各种材料的薄膜，包括金属、氧化物、氮化物等，适用于不同领域的应用需求。

4. 可控性和可重复性：该方法具有良好的可控性和可重复性，可以精确控制沉积参数，如沉积时间、电势、电解液组成等，以实现一致性的薄膜制备。

E-ALD 在纳米技术、电子学、光学、能源等领域有广泛的应用前景。

它可以用于制备功能性薄膜、纳米结构、催化剂等，为材料科学和工程领域提供了一种重要的薄膜制备技术。

需要注意的是，E-ALD 技术的实施需要专业的设备和操作技能。

在实际应用中，需要根据具体的需求和条件选择合适的电解液和沉积参数，以获得最佳的沉积效果。

原子层沉积技术发展及应用综述1原子层沉积技术原子层沉积技术(Atomic Layer Deposition Technology，ALD)是用气相反应精准控制材料在微米尺度上部分原子膜的沉积技术，发展自80年代末期。

与其他薄膜制备技术不同，ALD将沉积过程间隔在源化学和受体化学之间，对每层原子层都可以实现千分之一米的精度控制。

ALD具有自我控制功能，激活剂和受体分子被添加到反应室中，当两者反应的适量没有用完时，就会停止反应。

使用ALD技术制备的原子层膜十分致密，厚度可以以纳米毫米量级控制，膜的性能大大超出传统的填充膜，得到广泛的应用。

2ALD技术应用ALD技术也用在半导体光电学、微纳米电化学材料、Li-ion锂离子电池、玻璃镀膜，以及陶瓷化学催化等领域。

（1）在光电领域，ALD将被用于提高电子器件/半导体器件的性能，比如晶体管和光电器件等。

在今天的微芯片研究中，由薄膜的构成，有机说ALD技术是提高微芯片性能中不可或缺的技术。

（2）ALD技术被用来制备用于Li-ion锂离子电池中的薄膜电极。

ALD由于具备自我控制功能，可以在各层之间实现精确控制，从而提高电极的倍率，增加电容量和改善稳定性。

（3）ALD也可用于制备各种有用的陶瓷材料，延长寿命并改善精度、性能和可靠性。

ALD不仅可以制备例如SiN，NiO等药物，而且还可以用于生物废水的处理。

3ALD技术未来发展随着ALD技术的迅猛发展，ALD也成为特殊结构设备和显示材料的重要技术。

现在，正在研究类似颗粒在ALD上的生产，利用原子气团技术，在薄膜中加入金属粒子/离子/氧，使薄膜有更好的性能。

未来ALD技术肯定会用到更多领域，将会有突破性的进步等待着我们。

原子层沉积（Atomic Layer Deposition，简称ALD）原理1. 引言原子层沉积（ALD）是一种化学气相沉积技术，通过交替地注入两种或多种前体分子，使其在固体表面上进行逐层反应，从而形成一层极薄的无机材料薄膜。

ALD具有高度控制性和均匀性的优势，在半导体器件、光电子器件、储能器件等领域有广泛应用。

2. 基本原理ALD的基本原理是通过表面反应实现物质的逐层生长。

其关键步骤包括前体吸附、表面反应和副产物去除。

2.1 前体吸附在ALD过程中，首先将一种前体分子A注入反应室中，并通过惰性载气将其输送到基底表面。

前体分子A与基底表面发生物理吸附或化学吸附，形成一个单分子膜（self-assembled monolayer，SAM）。

这个单分子膜起到了保护基底表面不受副产物侵蚀的作用。

2.2 表面反应在形成单分子膜之后，将另一种前体分子B注入反应室中。

前体分子B与单分子膜上的前体分子A发生表面反应，生成一层新的材料。

这个表面反应通常是一个化学反应，例如氧化、还原、氢化等。

2.3 副产物去除在表面反应完成后，需要将副产物从反应室中去除。

通常采用惰性载气进行冲洗，将副产物带出反应室。

2.4 循环重复完成一次ALD循环后，可以根据需要重复进行多个循环，以增加薄膜的厚度。

3. 原理解析ALD的基本原理可以通过下图进行解析：在开始时，基底表面上没有任何沉积物。

首先注入前体分子A，并通过惰性载气将其输送到基底表面。

前体分子A与基底表面发生吸附，形成单分子膜。

接下来注入前体分子B，并再次通过惰性载气将其输送到基底表面。

前体分子B与单分子膜上的前体分子A发生表面反应，生成一层新的材料。

这个表面反应可以是一个氧化或还原反应，具体取决于前体分子的化学性质。

完成表面反应后，通过惰性载气将副产物从反应室中去除。

这样就完成了一次ALD循环。

为了增加薄膜的厚度，可以重复进行多个ALD循环。

每个循环中，前体分子A和前体分子B都会被注入并与基底表面发生反应，逐渐形成多层材料。

原子层沉积技术原理及其应用原子层沉积（Atomic Layer Deposition，ALD）是一种基于化学气相沉积（CVD）的高精度薄膜沉积技术。

它通过将物质材料以单原子膜的形式一层一层的沉积在衬底表面，实现了对薄膜厚度的精确控制。

原子层沉积的原理是，将两种或更多种前体化学品分别包含被沉积材料的不同元素，一次一种地分别引入到衬底表面。

每个前体使表面饱和，形成单层材料。

在沉积过程中，反应前驱体是交替沉积的，新一层原子膜的化学反应是直接与之前一层相关联的，每次反应只沉积一层原子。

这种自限制生长的特点使得薄膜能够共形且无针孔地沉积到衬底上。

原子层沉积的一个周期可以分为四个步骤：1）向基底通入第一种前驱气体，与基体表面发生吸附或化学反应；2）用惰性气体冲洗剩余气体；3）通入第二种前驱气体，与吸附在基体表面的第一种前驱气体发生化学反应生成涂层，或与第一前驱体和基体反应的生成物继续反应生成涂层；4）再次用惰性气体将多余的气体冲走。

前驱体的选择对ALD生长的涂层质量有着至关重要的作用，需要满足的条件包括：在沉积温度下具有足够高的蒸气压，保证其能够充分覆盖填充基底材料表面；良好的热稳定性和化学稳定性，防止在反应最高温度限度内发生自分解；高反应活性，能迅速在材料表面进行吸附并达到饱和，或与材料表面基团快速有效反应；无毒、无腐蚀性，且副产物呈惰性，避免阻碍自限制薄膜生长。

原子层沉积技术具有以下特点与优势：1. 极好的三维保形性：ALD可以生成与原来基底形状一致的薄膜，即薄膜可以均匀地沉积在类似凹面的表面上。

因此，适用于不同形状的基底。

2. 均匀的三维薄膜、形状和原来一致、保形性，是ALD技术的独特优势。

3. 高平整性：表面无针孔，自下而上的生长机制决定了薄膜的无针孔性质，这对于阻挡和钝化应用是有价值的。

4. 极好的附着性：前驱体与基底表面的化学吸附保证了极好的附着性。

5. 低热预算（淀积温度低）：可在低温（室温至400℃）下进行薄膜生长，这对温度有限制的聚合物器件和生物材料涂层非常有吸引力。

原子层沉积技术在光电材料领域的应用随着电子信息技术和新能源技术的发展，光电材料作为一个瞩目的领域，吸引了越来越多的关注和研究。

而在光电材料领域中，原子层沉积技术作为一种关键的制备工艺，具有广泛的应用前景。

本文将从原子层沉积技术的原理和方法、其在光电材料制备方面的应用及优势等方面进行详细探讨。

一、原子层沉积技术的原理和方法原子层沉积技术是指将物质原子一个个地沉积在衬底表面上，每一次沉积只沉积一层原子的方法。

其基本原理是将辐射源和物质的气态分子或原子高速撞击，使其释放能量和动能，从而使原子以高动能态沉积在衬底表面上。

与传统的蒸镀、溅射等工艺相比，原子层沉积技术能够实现非常薄的沉积层厚度、极高的沉积精度和良好的均匀性，而且沉积速度非常快。

目前原子层沉积技术主要有四种方法：热原子层沉积、分子束外延、原子层化学气相沉积以及离子束沉积。

其中，热原子层沉积是最早被发展和使用的方法，其基本原理是通过热电子轰击物质分子，将其气化产生的原子沉积在衬底表面上。

而分子束外延则采用高真空条件下原子束与衬底表面相互作用的方式进行沉积。

原子层化学气相沉积是在分子束外延技术基础上发展起来的，其通过制备含有所需元素的化学气相前体，进行原子层沉积。

离子束沉积则是利用高能离子轰击物质表面的方式进行沉积。

这些方法各具特点，可根据不同要求进行选择。

二、原子层沉积技术在光电材料制备上的应用原子层沉积技术在光电材料的制备方面得到了广泛的应用。

其主要体现在如下几个方面：1、半导体器件的制备半导体器件是光电材料领域的重要组成部分，而原子层沉积技术作为一种高精度、高规格的制备工艺，被广泛应用于其制备过程中。

如晶体管、光电转换器、微型光学器件等。

2、薄膜材料的制备原子层沉积技术在薄膜材料的制备过程中也起到了重要的作用。

这其中，包括了采用原子层沉积技术可在控制厚度和成分的同时，加工薄膜材料的制备工序。

比如锂离子电池的正负极材料、光催化剂等。

3、光电器件的制备光电器件是具有从光信号到电信号或从电信号到光信号转换功能的器件。

原子层沉积技术在太阳能电池中的应用太阳能电池一直是研究热点之一，因其无污染、无噪音、无运行成本、可再生性和适用范围广等特点，能够在未来的能源领域发挥巨大作用。

现今，为了提高太阳能电池的效率，科学家们不断探索新的技术，其中最新的技术之一就是原子层沉积技术。

该技术已经在太阳能电池中得到了应用，提高了太阳能电池的效率，下面就让我们详细了解一下原子层沉积技术在太阳能电池中的应用吧。

一、原子层沉积技术是什么？原子层沉积技术（ALD）又称介观尺度纳米沉积技术，是一种原子或分子在表面沉积的技术。

其特点是每一次的沉积原子层都是单分子层，层间存在可控的离子交换机制，因此可保证每一层厚度、组成及均匀性都十分稳定。

该技术可以制备一系列过渡金属氧化物、氮化物、硫化物、硒化物和钙钛矿等材料，可实现在纳米尺度下的材料组成精确调控。

二、利用原子层沉积技术可以制备出具备优异性质的太阳能电池材料，如氮化钙钛矿材料（perovskite），可以有效提高太阳能电池的转换效率。

在太阳能电池的制造过程中，通常会使用氧化铟锡（ITO）作为电极材料。

但是ITO材料的使用有一定的换代问题，因其制备成本高、导电特性较差，且存在生态、环保等问题。

因此，科学家们利用原子层沉积技术制备了锡基电极作为替代材料，具有更好的光透过性和导电性，能够提高太阳能电池的转换效率和稳定性。

三、原子层沉积技术提高太阳能电池效率的原理原子层沉积技术能够提高太阳能电池的效率的原理主要有以下两个方面：1、原子层沉积技术制备的钙钛矿材料组成均匀、厚度一致，从而可以提高光的吸收效率和光电转化效率。

2、利用原子层沉积技术可以在太阳能电池石墨烯电极表面构造出一层纳米结构的介观尺度结构，可以增加电子和空穴的有效接触面积和及减少电子和空穴的复合现象，从而提高光电转化效率。

四、未来展望原子层沉积技术是一种非常具有发展前景的新型技术，能够让制造太阳能电池和其他纳米材料变得更加精准、稳定和低成本。
