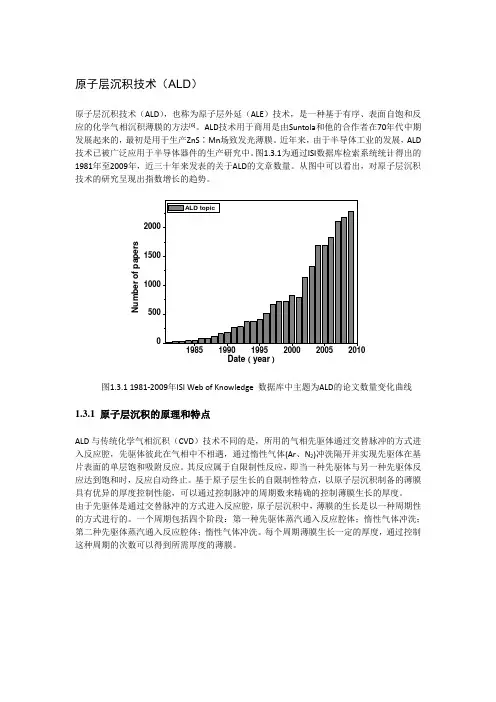

原子层沉积技术（ALD ）原子层沉积技术（ALD ），也称为原子层外延（ALE ）技术，是一种基于有序、表面自饱和反应的化学气相沉积薄膜的方法[6]。

ALD 技术用于商用是由Suntola 和他的合作者在70年代中期发展起来的，最初是用于生产ZnS ∶Mn 场致发光薄膜。

近年来，由于半导体工业的发展，ALD 技术已被广泛应用于半导体器件的生产研究中。

图1.3.1为通过ISI 数据库检索系统统计得出的1981年至2009年，近三十年来发表的关于ALD 的文章数量。

从图中可以看出，对原子层沉积技术的研究呈现出指数增长的趋势。

N u m b e r o f p a p e r sDate （year ）图1.3.1 1981-2009年ISI Web of Knowledge 数据库中主题为ALD 的论文数量变化曲线1.3.1 原子层沉积的原理和特点ALD 与传统化学气相沉积（CVD ）技术不同的是，所用的气相先驱体通过交替脉冲的方式进入反应腔，先驱体彼此在气相中不相遇，通过惰性气体(Ar 、N 2)冲洗隔开并实现先驱体在基片表面的单层饱和吸附反应。

其反应属于自限制性反应，即当一种先驱体与另一种先驱体反应达到饱和时，反应自动终止。

基于原子层生长的自限制性特点，以原子层沉积制备的薄膜具有优异的厚度控制性能，可以通过控制脉冲的周期数来精确的控制薄膜生长的厚度。

由于先驱体是通过交替脉冲的方式进入反应腔，原子层沉积中，薄膜的生长是以一种周期性的方式进行的。

一个周期包括四个阶段：第一种先驱体蒸汽通入反应腔体；惰性气体冲洗；第二种先驱体蒸汽通入反应腔体；惰性气体冲洗。

每个周期薄膜生长一定的厚度，通过控制这种周期的次数可以得到所需厚度的薄膜。

图1.3.2 一个原子层沉积周期反应过程示意图从图1.3.2可以看到，在一个周期内，第一个脉冲的气相先驱体与基片表面产生化学吸附，形成一单分子层。

多余的先驱体在第二次脉冲中惰性气体冲洗中排出反应腔，完成一个半周期反应。

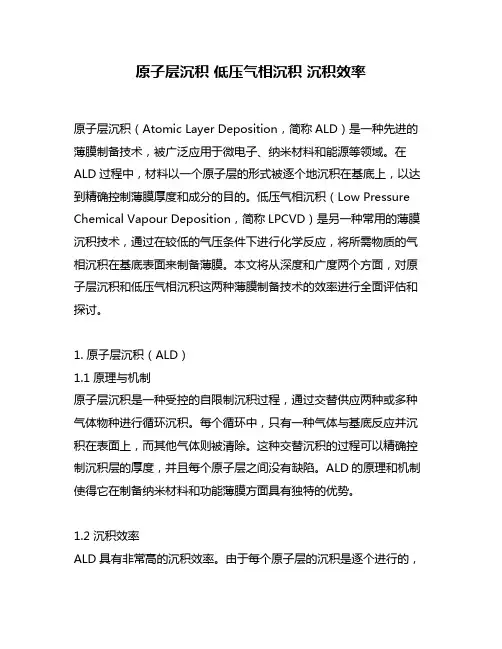

原子层沉积低压气相沉积沉积效率原子层沉积（Atomic Layer Deposition，简称ALD）是一种先进的薄膜制备技术，被广泛应用于微电子、纳米材料和能源等领域。

在ALD过程中，材料以一个原子层的形式被逐个地沉积在基底上，以达到精确控制薄膜厚度和成分的目的。

低压气相沉积（Low Pressure Chemical Vapour Deposition，简称LPCVD）是另一种常用的薄膜沉积技术，通过在较低的气压条件下进行化学反应，将所需物质的气相沉积在基底表面来制备薄膜。

本文将从深度和广度两个方面，对原子层沉积和低压气相沉积这两种薄膜制备技术的效率进行全面评估和探讨。

1. 原子层沉积（ALD）1.1 原理与机制原子层沉积是一种受控的自限制沉积过程，通过交替供应两种或多种气体物种进行循环沉积。

每个循环中，只有一种气体与基底反应并沉积在表面上，而其他气体则被清除。

这种交替沉积的过程可以精确控制沉积层的厚度，并且每个原子层之间没有缺陷。

ALD的原理和机制使得它在制备纳米材料和功能薄膜方面具有独特的优势。

1.2 沉积效率ALD具有非常高的沉积效率。

由于每个原子层的沉积是逐个进行的，最终薄膜的厚度完全受到循环次数的控制。

通过增加循环次数，可以获得更厚的薄膜。

ALD沉积的材料均匀性非常高，可以在非常大的基底面积上均匀沉积。

这使得ALD广泛应用于微电子领域，以制备高质量的绝缘体层、金属层和敷设层。

1.3 深入理解ALD的制备过程非常精确，可以控制每个原子层的沉积时间和温度。

这使得很容易在沉积过程中引入掺杂原子，来调节材料的性质。

由于原子层的沉积是自限制的，可以避免表面缺陷和杂质的引入，从而获得更高质量的薄膜。

ALD在制备纳米材料方面的应用潜力巨大。

2. 低压气相沉积（LPCVD）2.1 原理与机制低压气相沉积是一种利用气相反应来制备薄膜的技术。

在LPCVD过程中，材料的前体物质被分解并产生反应性物种，然后与基底表面反应生成所需的薄膜。

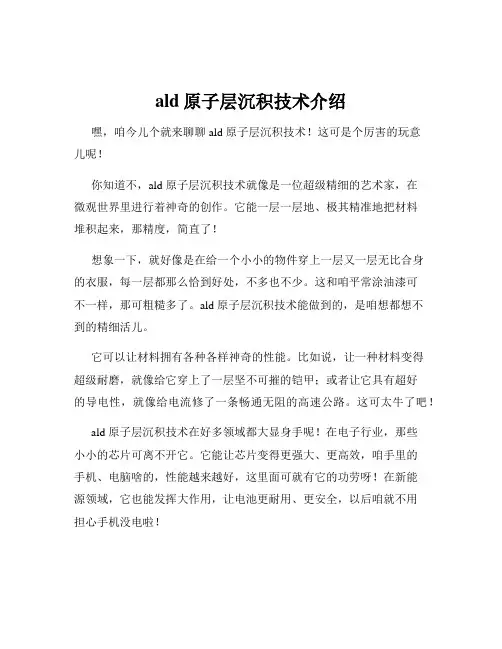

ald原子层沉积技术介绍嘿，咱今儿个就来聊聊 ald 原子层沉积技术！这可是个厉害的玩意儿呢！你知道不，ald 原子层沉积技术就像是一位超级精细的艺术家，在微观世界里进行着神奇的创作。

它能一层一层地、极其精准地把材料堆积起来，那精度，简直了！想象一下，就好像是在给一个小小的物件穿上一层又一层无比合身的衣服，每一层都那么恰到好处，不多也不少。

这和咱平常涂油漆可不一样，那可粗糙多了。

ald 原子层沉积技术能做到的，是咱想都想不到的精细活儿。

它可以让材料拥有各种各样神奇的性能。

比如说，让一种材料变得超级耐磨，就像给它穿上了一层坚不可摧的铠甲；或者让它具有超好的导电性，就像给电流修了一条畅通无阻的高速公路。

这可太牛了吧！ald 原子层沉积技术在好多领域都大显身手呢！在电子行业，那些小小的芯片可离不开它。

它能让芯片变得更强大、更高效，咱手里的手机、电脑啥的，性能越来越好，这里面可就有它的功劳呀！在新能源领域，它也能发挥大作用，让电池更耐用、更安全，以后咱就不用担心手机没电啦！而且哦，这技术还在不断发展呢！就像一个不断成长的孩子，越来越厉害。

科研人员们一直在努力，让它能做出更棒的东西来。

说不定哪天，它就能给咱带来更大的惊喜呢！ald 原子层沉积技术，真的是科技的小魔法呀！它让那些看起来不可能的事情变得可能，让我们的生活变得更加美好。

咱可得好好感谢那些研究这个技术的人，是他们让我们看到了未来的无限可能。

你说，这么厉害的技术，是不是值得我们好好了解了解呢？咱可不能错过这么好的东西呀！以后再听到 ald 原子层沉积技术，可别两眼一抹黑啦，咱也能跟别人唠唠这其中的门道呢！它就像是隐藏在科技世界里的一颗璀璨明珠，等着我们去发现它的光芒。

你难道不想去探索一下这光芒背后的奥秘吗？。

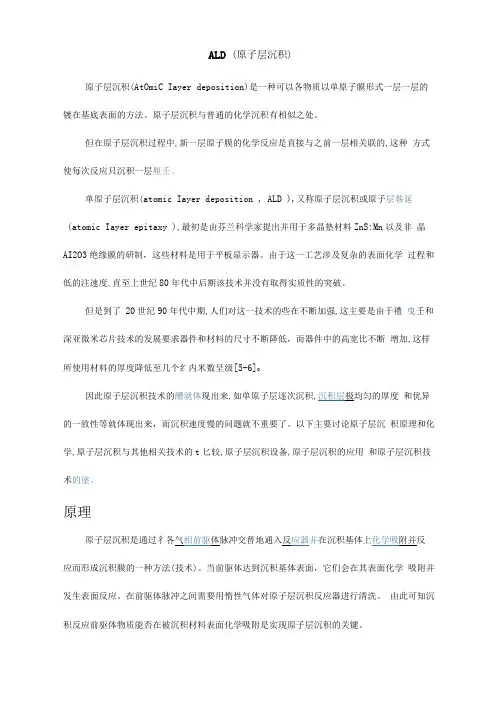

ALD (原子层沉积)原子层沉积(AtOmiC Iayer deposition)是一种可以各物质以单原子膜形式一层一层的镀在基底表面的方法。

原子层沉积与普通的化学沉积有相似之处。

但在原子层沉积过程中,新一层原子膜的化学反应是直接与之前一层相关联的,这种方式使每次反应只沉积一层厘壬。

单原子层沉积(atomic Iayer deposition , ALD ),又称原子层沉积或原子层咎延(atomic Iayer epitaxy ),最初是由芬兰科学家提出并用于多晶墊材料ZnS:Mn以及非晶AI2O3绝缘膜的研制，这些材料是用于平板显示器。

由于这一工艺涉及复杂的表面化学过程和低的注速度,直至上世纪80年代中后期该技术并没有取得实质性的突破。

但是到了20世纪90年代中期,人们对这一技术的些在不断加强,这主要是由于禮曳壬和深亚微米芯片技术的发展要求器件和材料的尺寸不断降低，而器件中的高宽比不断增加,这样所使用材料的厚度降低至几个纟内米数呈级[5-6]O因此原子层沉积技术的醴就体现出来,如单原子层逐次沉积,沉积层极均匀的厚度和优异的一致性等就体现出来，而沉积速度慢的问题就不重要了。

以下主要讨论原子层沉积原理和化学,原子层沉积与其他相关技术的t匕较,原子层沉积设备,原子层沉积的应用和原子层沉积技术的塗。

原理原子层沉积是通过彳各气相前驱体脉冲交替地通入反应器并在沉积基体上化学吸附并反应而形成沉积膜的一种方法(技术)。

当前驱体达到沉积基体表面，它们会在其表面化学吸附并发生表面反应。

在前驱体脉冲之间需要用惰性气体对原子层沉积反应器进行清洗。

由此可知沉积反应前驱体物质能否在被沉积材料表面化学吸附是实现原子层沉积的关键。

气相物质在基体材料的表面吸附特征可以看出可气相物质在材料表面都可以进行物理吸附, 但是要在材料表面的化学吸雎必须具有一走的活化能,因此能否实现原子层沉积，选择合适的反应萸驱佐物质是很重要的。

原子层沂积的表面反应具有自限逊性(SeIf-Iimiting ),实际上这种自限制性特征正是原子层沉积技术的基础。

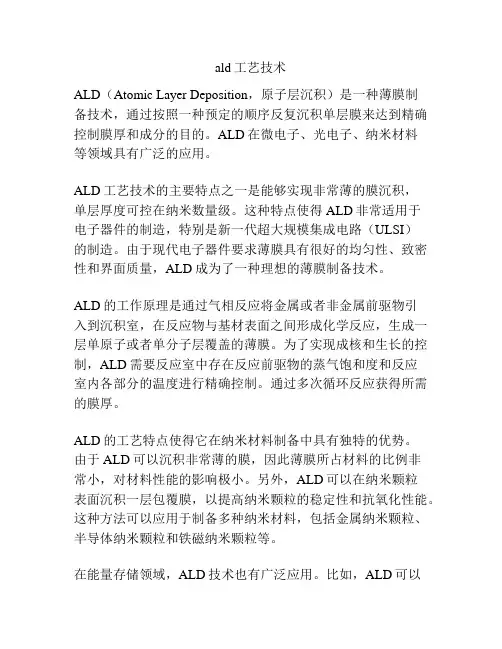

ald工艺技术ALD（Atomic Layer Deposition，原子层沉积）是一种薄膜制备技术，通过按照一种预定的顺序反复沉积单层膜来达到精确控制膜厚和成分的目的。

ALD在微电子、光电子、纳米材料等领域具有广泛的应用。

ALD工艺技术的主要特点之一是能够实现非常薄的膜沉积，单层厚度可控在纳米数量级。

这种特点使得ALD非常适用于电子器件的制造，特别是新一代超大规模集成电路（ULSI）的制造。

由于现代电子器件要求薄膜具有很好的均匀性、致密性和界面质量，ALD成为了一种理想的薄膜制备技术。

ALD的工作原理是通过气相反应将金属或者非金属前驱物引入到沉积室，在反应物与基材表面之间形成化学反应，生成一层单原子或者单分子层覆盖的薄膜。

为了实现成核和生长的控制，ALD需要反应室中存在反应前驱物的蒸气饱和度和反应室内各部分的温度进行精确控制。

通过多次循环反应获得所需的膜厚。

ALD的工艺特点使得它在纳米材料制备中具有独特的优势。

由于ALD可以沉积非常薄的膜，因此薄膜所占材料的比例非常小，对材料性能的影响极小。

另外，ALD可以在纳米颗粒表面沉积一层包覆膜，以提高纳米颗粒的稳定性和抗氧化性能。

这种方法可以应用于制备多种纳米材料，包括金属纳米颗粒、半导体纳米颗粒和铁磁纳米颗粒等。

在能量存储领域，ALD技术也有广泛应用。

比如，ALD可以用于制备锂离子电池的电极材料和固体电解质膜。

利用ALD 沉积技术可以控制电极材料和固体电解质的厚度和成分，提高电池的循环稳定性和充放电性能。

此外，ALD技术还可以用于制备超级电容器和燃料电池等能源存储和转换设备。

此外，ALD还被广泛应用于微电子和光电子器件的制造中。

比如，ALD可以用于制备高介电常数的薄膜来提高电容的性能；ALD可以制备高质量的铁电薄膜和铁磁薄膜用于存储和传感器器件；ALD还可以制备光学薄膜用于太阳能电池和发光二极管等光电器件。

综上所述，ALD工艺技术是一种能够精确控制膜厚和成分的薄膜制备技术，具有在微电子、光电子、纳米材料等领域广泛应用的优势。

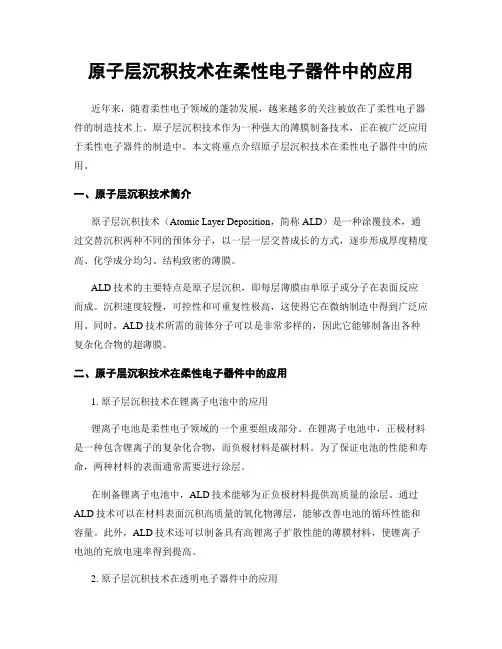

原子层沉积技术在柔性电子器件中的应用近年来，随着柔性电子领域的蓬勃发展，越来越多的关注被放在了柔性电子器件的制造技术上。

原子层沉积技术作为一种强大的薄膜制备技术，正在被广泛应用于柔性电子器件的制造中。

本文将重点介绍原子层沉积技术在柔性电子器件中的应用。

一、原子层沉积技术简介原子层沉积技术（Atomic Layer Deposition，简称ALD）是一种涂覆技术，通过交替沉积两种不同的预体分子，以一层一层交替成长的方式，逐步形成厚度精度高、化学成分均匀、结构致密的薄膜。

ALD技术的主要特点是原子层沉积，即每层薄膜由单原子或分子在表面反应而成。

沉积速度较慢，可控性和可重复性极高，这使得它在微纳制造中得到广泛应用。

同时，ALD技术所需的前体分子可以是非常多样的，因此它能够制备出各种复杂化合物的超薄膜。

二、原子层沉积技术在柔性电子器件中的应用1. 原子层沉积技术在锂离子电池中的应用锂离子电池是柔性电子领域的一个重要组成部分。

在锂离子电池中，正极材料是一种包含锂离子的复杂化合物，而负极材料是碳材料。

为了保证电池的性能和寿命，两种材料的表面通常需要进行涂层。

在制备锂离子电池中，ALD技术能够为正负极材料提供高质量的涂层。

通过ALD技术可以在材料表面沉积高质量的氧化物薄层，能够改善电池的循环性能和容量。

此外，ALD技术还可以制备具有高锂离子扩散性能的薄膜材料，使锂离子电池的充放电速率得到提高。

2. 原子层沉积技术在透明电子器件中的应用透明电子器件是柔性电子领域的另一个焦点。

目前，各种涂层技术已经用于制备透明导电膜，其中最常用的技术是物理气相沉积（Physical Vapor Deposition，简称PVD）和化学气相沉积（Chemical Vapor Deposition，简称CVD）。

然而，PVD技术和CVD技术在制备透明导电膜时都有一些局限性，比如涂层层次不均、粘附性不好和薄膜厚度不易控制等。

相比之下，ALD技术可以制备高质量的透明导电膜。

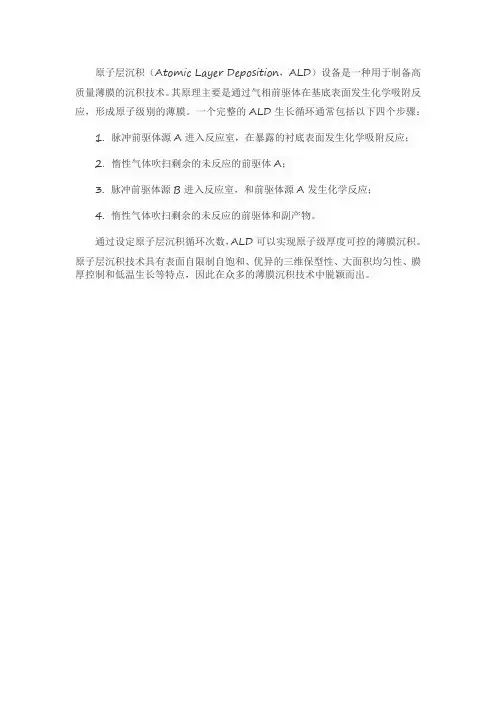

原子层沉积（Atomic Layer Deposition，ALD）设备是一种用于制备高
质量薄膜的沉积技术。

其原理主要是通过气相前驱体在基底表面发生化学吸附反应，形成原子级别的薄膜。

一个完整的ALD生长循环通常包括以下四个步骤：
1. 脉冲前驱体源A进入反应室，在暴露的衬底表面发生化学吸附反应；
2. 惰性气体吹扫剩余的未反应的前驱体A；
3. 脉冲前驱体源B进入反应室，和前驱体源A发生化学反应；
4. 惰性气体吹扫剩余的未反应的前驱体和副产物。

通过设定原子层沉积循环次数，ALD可以实现原子级厚度可控的薄膜沉积。

原子层沉积技术具有表面自限制自饱和、优异的三维保型性、大面积均匀性、膜厚控制和低温生长等特点，因此在众多的薄膜沉积技术中脱颖而出。

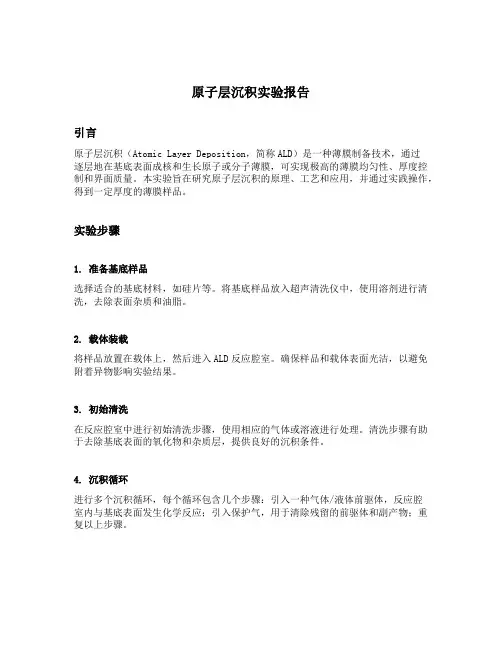

原子层沉积实验报告引言原子层沉积（Atomic Layer Deposition，简称ALD）是一种薄膜制备技术，通过逐层地在基底表面成核和生长原子或分子薄膜，可实现极高的薄膜均匀性、厚度控制和界面质量。

本实验旨在研究原子层沉积的原理、工艺和应用，并通过实践操作，得到一定厚度的薄膜样品。

实验步骤1. 准备基底样品选择适合的基底材料，如硅片等。

将基底样品放入超声清洗仪中，使用溶剂进行清洗，去除表面杂质和油脂。

2. 载体装载将样品放置在载体上，然后进入ALD反应腔室。

确保样品和载体表面光洁，以避免附着异物影响实验结果。

3. 初始清洗在反应腔室中进行初始清洗步骤，使用相应的气体或溶液进行处理。

清洗步骤有助于去除基底表面的氧化物和杂质层，提供良好的沉积条件。

4. 沉积循环进行多个沉积循环，每个循环包含几个步骤：引入一种气体/液体前驱体，反应腔室内与基底表面发生化学反应；引入保护气，用于清除残留的前驱体和副产物；重复以上步骤。

5. 后处理在完成沉积循环后，进行后处理步骤来改善膜的性质和质量。

后处理可以包括臭氧氧化、热退火等。

6. 结果分析使用适当的检测手段，如扫描电子显微镜、原子力显微镜等，对得到的薄膜样品进行表征和分析。

分析薄膜的厚度、成分、结构和表面形貌等。

实验注意事项1.实验过程中需佩戴手套、护目镜等个人防护设备，确保安全。

2.沉积过程中要严格控制每个步骤的时间和条件，以确保薄膜的质量和可重复性。

3.注意反应腔室和设备的清洁，防止杂质的干扰。

4.薄膜表征和分析需要使用专业仪器和标准操作方法，注意实验条件的选择和设置。

结论通过本次实验，我们深入了解了原子层沉积的原理和工艺，并成功制备了一定厚度的薄膜样品。

通过对样品的表征和分析，我们可以进一步研究和应用这些薄膜材料，如在微电子器件、光电元件和传感器等领域中的应用。

参考文献1.Smith J., et al. Atomic Layer Deposition for Advanced Lithography.Journal of Applied Chemistry, 2010.2.Li H., et al. Atomic Layer Deposition of Metal Oxide Thin Films.Materials Science and Engineering, 2018.3.Park S., et al. Surface Engineering by Atomic Layer Deposition:Current Advancements and Future Opportunities. Advanced Materials, 2019.致谢感谢实验指导老师的悉心指导，使我们能够顺利完成这次实验。

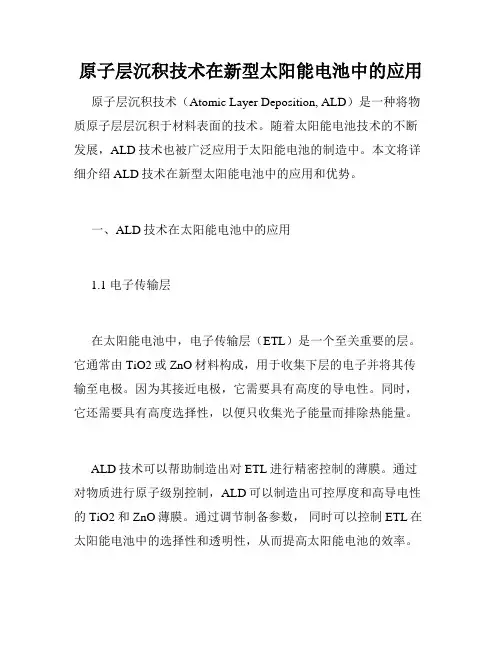

原子层沉积技术在新型太阳能电池中的应用原子层沉积技术（Atomic Layer Deposition, ALD）是一种将物质原子层层沉积于材料表面的技术。

随着太阳能电池技术的不断发展，ALD技术也被广泛应用于太阳能电池的制造中。

本文将详细介绍ALD技术在新型太阳能电池中的应用和优势。

一、ALD技术在太阳能电池中的应用1.1 电子传输层在太阳能电池中，电子传输层（ETL）是一个至关重要的层。

它通常由TiO2或ZnO材料构成，用于收集下层的电子并将其传输至电极。

因为其接近电极，它需要具有高度的导电性。

同时，它还需要具有高度选择性，以便只收集光子能量而排除热能量。

ALD技术可以帮助制造出对ETL进行精密控制的薄膜。

通过对物质进行原子级别控制，ALD可以制造出可控厚度和高导电性的TiO2和ZnO薄膜。

通过调节制备参数，同时可以控制ETL在太阳能电池中的选择性和透明性，从而提高太阳能电池的效率。

1.2 光电转换层光电转换层是太阳能电池中最核心的层之一，其作用是将光子能量转化为电子能量。

当前最常用的材料是钙钛矿（perovskite）材料，但是这种材料在制造过程中具有生命不稳定性和化学不稳定性等问题，需要进行稳定性改善。

ALD技术提供了一种有效的方法来解决这个问题。

通过在光电转换层之前对其进行一些化学改性，比如表面修饰，包覆材料，导电层沉积等，可以提升其化学稳定性和电子性能，从而得到更加稳定和高效的太阳能电池。

1.3 阴极保护层阴极保护层（Cathode protection layer，CPL）用于保护电池的阴极，防止在制造和使用过程中被氧化或吸潮降低功率效率。

传统的CPL通常是由增强型石墨（expanded graphite）或凯芙拉（Kapton）等材料组成，但是它们具有强烈的局限性，比如复杂的制备过程，高成本等。

ALD技术可以制造出更加高效，稳定和易于制备的CPL材料。

例如，铝氧化物（Al2O3）和二氧化硅（SiO2）等材料，它们可通过ALD方法进行原子级别控制制备出非常均匀的薄膜，对阴极起到非常好的保护作用。

原子层沉积系统介绍一、什么是原子层沉积系统原子层沉积（Atomic Layer Deposition，简称ALD）是一种薄膜生长技术，它以单个层的厚度为单位，通过交替地引入气态前体分子和气态反应剂在材料表面逐层沉积。

原子层沉积系统（ALD system）指的是用于实施原子层沉积工艺的一系列装置和设备。

二、原子层沉积系统的核心部件原子层沉积系统包括以下核心部件：1. 反应室反应室是原子层沉积系统的核心部件之一，用于容纳材料样品和用于生长薄膜的气体。

反应室通常采用真空环境，以确保反应室内的气体与样品表面发生反应，而不与外界环境发生干扰。

2. 前体分子输送系统前体分子输送系统用于传递以原子层沉积所需的前体分子。

这些前体分子通常以液态或固态形式存储，并通过加热或者气体柱塞等方式进行蒸发或者挥发。

前体分子输送系统必须能够精确地控制前体分子的量，以保证薄膜生长的一致性和可重复性。

3. 反应剂输送系统反应剂输送系统用于传递与前体分子反应的反应剂，以促进薄膜的生长。

反应剂通常是气态的，并且在与前体分子接触时会发生化学反应，使得薄膜生长。

4. 真空系统真空系统用于在反应室中维持恰当的压力和气氛。

通过排除外部气体，真空系统可以提供干净的反应环境，避免与杂质反应。

真空系统通常由气泵、吸附剂和阀门等组成。

5. 控制系统控制系统用于监测和控制原子层沉积系统中各个部件的操作。

它可以实时监测压力、温度、流量等参数，并自动调节前体分子和反应剂的供给，确保薄膜生长的准确性和稳定性。

三、原子层沉积系统的工作原理原子层沉积系统的工作原理基于气相分子间的表面反应，其主要步骤包括：1. 吸附前体分子被引入反应室，并与样品表面发生吸附作用。

吸附程度取决于前体分子与样品表面的亲和力。

2. 易位反应反应室中入口的反应剂分子与已经吸附在样品表面的前体分子进行反应，产生新的产物。

3. 副产物清除副产物或未反应的前体分子会与反应剂一起被排出反应室，以确保下一个周期开始时的表面完全干净。

原⼦层沉积技术原⼦层沉积技术原⼦层沉积技术原⼦层沉积，ALD 是⼀种适合于研制最新的和前沿性的产品的薄膜制备技术。

原⼦层沉积 ALD 也是⼀种⽤于纳⽶技术研究的有效⽅法。

典型的原⼦层沉积应⽤是在各种尺⼨和形状的基底上沉积⾼精度、⽆针孔、⾼保形的纳⽶薄膜。

针对⽬前的市场需要，Beneq 通过提供具有创新性应⽤和可接受的购置成本的ALD 设备为企业的快速发展提供了必要的条件。

ALD 薄膜技术ALD 是⼀种化学⽓相沉积(CVD)技术。

它最初被⽤于⽣产纳⽶结构的绝缘体(Al2O3/TiO2)和薄膜电致发光显⽰器（TFEL）的硫化锌(ZnS)发光层。

得益于ALD 技术的发展，此类显⽰器在80年代中期开始⼤规模⽣产。

ALD 技术特有的属性和⼯艺的⾼可重复性是促使⼯业化⽣产成功的关键因素。

原⼦层沉积，ALD 是⼀种适合于研制最新的和前沿性的产品的薄膜制备技术。

原⼦层沉积 ALD 也是⼀种⽤于纳⽶技术研究的有效⽅法。

典型的原⼦层沉积应⽤是在各种尺⼨和形状的基底上沉积⾼精度、⽆针孔、⾼保形的纳⽶薄膜。

针对⽬前的市场需要，Beneq 通过提供具有创新性应⽤和可接受的购置成本的ALD 设备为企业的快速发展提供了必要的条件。

ALD 是⼀种化学⽓相沉积(CVD)技术。

它最初被⽤于⽣产纳⽶结构的绝缘体(Al2O3/TiO2)和薄膜电致发光显⽰器（TFEL）的硫化锌(ZnS)发光层。

得益于ALD 技术的发展，此类显⽰器在80年代中期开始⼤规模⽣产。

ALD 技术特有的属性和⼯艺的⾼可重复性是促使⼯业化⽣产成功的关键因素。

技术特点ALD 是⼀种适合于产品创新和改良的技术。

其他现有技术⽆法经济⾼效地，甚⾄根本⽆法实现的薄膜和材料特性，通过ALD 技术都能实现。

ALD 作为⼀种薄膜制备技术可以提供：以真正的纳⽶尺度精确控制薄膜厚度。

⽆针孔薄膜，例如⾼质量的阻挡层和表⾯钝化。

在⼤批量⼤⾯积的基底材料和复杂的三维物体表⾯制备⾼保形薄膜，包括疏松多孔的基体材料和粉末。

原子层沉积技术发展及应用综述1原子层沉积技术原子层沉积技术(Atomic Layer Deposition Technology，ALD)是用气相反应精准控制材料在微米尺度上部分原子膜的沉积技术，发展自80年代末期。

与其他薄膜制备技术不同，ALD将沉积过程间隔在源化学和受体化学之间，对每层原子层都可以实现千分之一米的精度控制。

ALD具有自我控制功能，激活剂和受体分子被添加到反应室中，当两者反应的适量没有用完时，就会停止反应。

使用ALD技术制备的原子层膜十分致密，厚度可以以纳米毫米量级控制，膜的性能大大超出传统的填充膜，得到广泛的应用。

2ALD技术应用ALD技术也用在半导体光电学、微纳米电化学材料、Li-ion锂离子电池、玻璃镀膜，以及陶瓷化学催化等领域。

（1）在光电领域，ALD将被用于提高电子器件/半导体器件的性能，比如晶体管和光电器件等。

在今天的微芯片研究中，由薄膜的构成，有机说ALD技术是提高微芯片性能中不可或缺的技术。

（2）ALD技术被用来制备用于Li-ion锂离子电池中的薄膜电极。

ALD由于具备自我控制功能，可以在各层之间实现精确控制，从而提高电极的倍率，增加电容量和改善稳定性。

（3）ALD也可用于制备各种有用的陶瓷材料，延长寿命并改善精度、性能和可靠性。

ALD不仅可以制备例如SiN，NiO等药物，而且还可以用于生物废水的处理。

3ALD技术未来发展随着ALD技术的迅猛发展，ALD也成为特殊结构设备和显示材料的重要技术。

现在，正在研究类似颗粒在ALD上的生产，利用原子气团技术，在薄膜中加入金属粒子/离子/氧，使薄膜有更好的性能。

未来ALD技术肯定会用到更多领域，将会有突破性的进步等待着我们。

ALD原子层沉积技术的前驱体工艺及材料ALD（Atomic Layer Deposition）原子层沉积技术是一种独特的表面修饰方法，可用于在纳米尺度上原子层沉积材料。

该技术通过在表面上逐层沉积反应物质，形成均一、致密、控制厚度的薄膜。

ALD技术在微电子、光电子、能源储存、传感器等领域具有广泛应用，因其具有独特的特性和优势，成为研究和工业界广泛关注和研究的热点之一在ALD原子层沉积技术中，前驱体工艺及材料发挥重要的作用。

前驱体是指用于沉积的反应物质，其选择和处理对沉积薄膜的质量和性能具有重要影响。

下面将从前驱体选择、前驱体处理和前驱体的类型三个方面详细介绍ALD原子层沉积技术的前驱体工艺及材料。

在前驱体选择方面，通常需要考虑两个主要因素：化学反应活性和挥发性。

前驱体应具有较高的化学反应活性，能够在ALD反应条件下与表面反应，并实现单分子层沉积。

此外，前驱体也需要具有较高的挥发性，以便在沉积过程中易于升华和气化。

这样可以确保前驱体快速达到表面并充满反应腔室，使ALD反应能够高效进行。

在前驱体处理方面，主要需要考虑前驱体的净化和裂解。

由于前驱体往往是通过化学合成或商业采购获得的，其中可能含有不纯物质。

这些不纯物质会影响沉积膜的质量和性能，因此需要进行净化处理，例如蒸馏、过滤和分离等。

此外，一些前驱体在质子化或解离过程中会生成裂解产物，这些裂解产物可能会降低沉积速率或导致薄膜污染。

因此，对于易于裂解的前驱体，需要通过适当的温度和压力控制来避免裂解产物的形成。

根据前驱体的组分和反应机理，可以将其分为几种类型：金属有机前驱体、无机前驱体和气相前驱体。

金属有机前驱体是指含有金属和有机基团的化合物，例如金属醇盐、金属氨基化合物和金属酰胺化合物等。

这些前驱体能够提供金属原子和有机基团，具有较高的反应活性和挥发性。

无机前驱体是指不含有机基团的化合物，例如金属卤化物、金属氧化物和金属氮化物等。

这些前驱体主要通过裂解产生金属原子，具有较高的化学反应活性。

ALD原子层沉积技术的前驱体工艺及材料ALD（Atomic Layer Deposition）是一种基于气相化学反应的纳米级薄膜沉积技术。

该技术通过交替使用两种或多种反应物质，将它们以原子层的方式沉积到底片表面，从而实现可控厚度和复杂化学组成的薄膜制备。

ALD技术在微电子、能源储存、光电显示、光电传感和生物医学等领域具有广泛的应用。

ALD前驱体的选择对薄膜的质量和性能至关重要。

一般来说，ALD前驱体应具备以下特点：高挥发性、低压力、可溶性（如果需要溶液中沉积）、易反应（能形成稳定的气相化学反应）、可控的热解性（控制沉积速度和反应条件）。

在选择前驱体时，还应考虑薄膜的性质和要求，如薄膜的化学成分、晶体结构、纯度等。

常见的ALD前驱体包括金属有机化合物、无机气体和有机气体。

金属有机化合物通常是气态或液态，如金属脂肪酸盐（如乙酸铝、乙酸锰）、金属酮（如铈二甲基乙酮酸盐）和金属醇盐（如二甲基乙酰丙酮酸铝）。

无机气体类前驱体一般是气态，如氨、甲醇和硫化氢等。

有机气体类前驱体常用于有机物ALD，如有机卤化物（如三氯甲烷、二溴甲烷）和有机醇（如乙醇、异丙醇）。

在ALD过程中，前驱体需要与反应室内的底片表面进行化学反应以形成一层原子层。

前驱体的选择取决于所要制备的材料以及薄膜的要求。

例如，当制备二氧化硅（SiO2）薄膜时，可以选择将硅源和氧源交替使用，硅源可以选择TEOS（四乙氧基硅烷）或TMCTS（三甲基环己烷硅醇）等，氧源可以选择水蒸气或氧气等。

当需要制备金属氧化物薄膜时，可以选择金属有机化合物作为金属源，而使用水蒸气或氧气作为氧源。

ALD技术的研究和发展还在不断进行中，目前有很多新型前驱体和工艺被提出和探索。

例如，有研究利用金属有机化合物和气相氮化物作为前驱体，制备氮化硼薄膜；利用有机金属配合物和水蒸气作为前驱体，制备导电薄膜等。

这些新的前驱体和工艺有助于扩展ALD技术的应用领域，并且可以制备出具有特殊结构和性能的薄膜材料。
