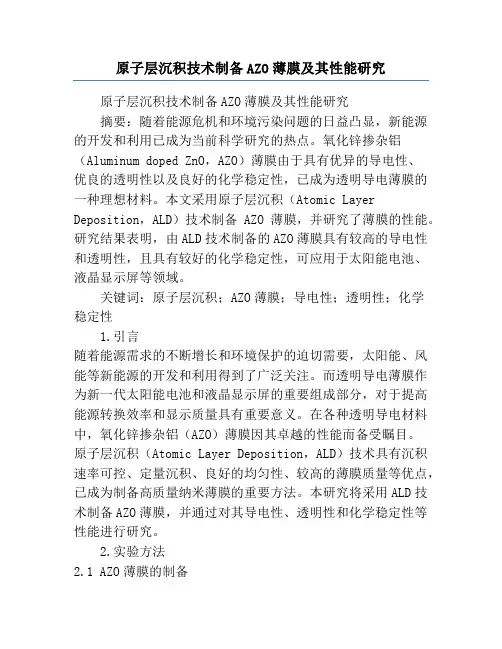

原子层沉积技术制备AZO薄膜及其性能研究原子层沉积技术制备AZO薄膜及其性能研究摘要：随着能源危机和环境污染问题的日益凸显，新能源的开发和利用已成为当前科学研究的热点。

氧化锌掺杂铝（Aluminum doped ZnO，AZO）薄膜由于具有优异的导电性、优良的透明性以及良好的化学稳定性，已成为透明导电薄膜的一种理想材料。

本文采用原子层沉积（Atomic Layer Deposition，ALD）技术制备AZO薄膜，并研究了薄膜的性能。

研究结果表明，由ALD技术制备的AZO薄膜具有较高的导电性和透明性，且具有较好的化学稳定性，可应用于太阳能电池、液晶显示屏等领域。

关键词：原子层沉积；AZO薄膜；导电性；透明性；化学稳定性1.引言随着能源需求的不断增长和环境保护的迫切需要，太阳能、风能等新能源的开发和利用得到了广泛关注。

而透明导电薄膜作为新一代太阳能电池和液晶显示屏的重要组成部分，对于提高能源转换效率和显示质量具有重要意义。

在各种透明导电材料中，氧化锌掺杂铝（AZO）薄膜因其卓越的性能而备受瞩目。

原子层沉积（Atomic Layer Deposition，ALD）技术具有沉积速率可控、定量沉积、良好的均匀性、较高的薄膜质量等优点，已成为制备高质量纳米薄膜的重要方法。

本研究将采用ALD技术制备AZO薄膜，并通过对其导电性、透明性和化学稳定性等性能进行研究。

2.实验方法2.1 AZO薄膜的制备AZO薄膜的制备采用ALD技术，在高真空环境下，通过周期性地将铝源（Al(CH3)3）和锌源（Zn(C2H5)2）分别注入反应室中，与加热的衬底上的氧化锌前驱体（ZnO）发生反应，反应过程中利用超高真空（UHV）下的分子束对样品进行清洗。

通过控制每个周期的反应时间和衬底温度，可以在衬底上沉积出一层铝掺杂氧化锌薄膜。

2.2 样品表征通过扫描电子显微镜（SEM）观察样品的表面形貌，利用光学显微镜观察样品的透明性，使用四探针电阻仪测量样品的电阻率，用X射线衍射仪（XRD）检测材料的晶体结构。

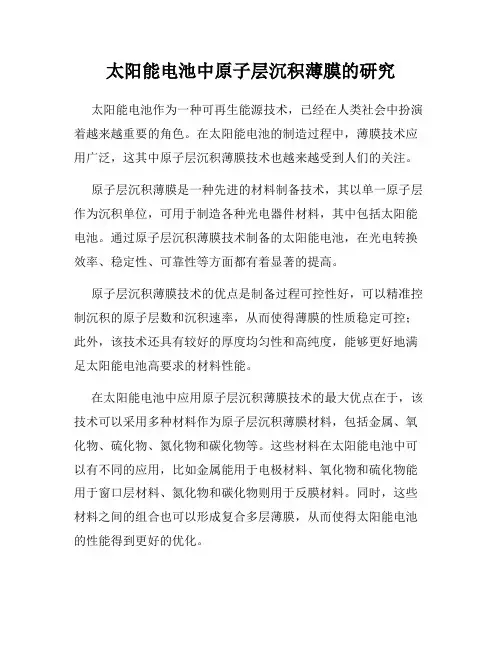

太阳能电池中原子层沉积薄膜的研究
太阳能电池作为一种可再生能源技术，已经在人类社会中扮演着越来越重要的角色。

在太阳能电池的制造过程中，薄膜技术应用广泛，这其中原子层沉积薄膜技术也越来越受到人们的关注。

原子层沉积薄膜是一种先进的材料制备技术，其以单一原子层作为沉积单位，可用于制造各种光电器件材料，其中包括太阳能电池。

通过原子层沉积薄膜技术制备的太阳能电池，在光电转换效率、稳定性、可靠性等方面都有着显著的提高。

原子层沉积薄膜技术的优点是制备过程可控性好，可以精准控制沉积的原子层数和沉积速率，从而使得薄膜的性质稳定可控；此外，该技术还具有较好的厚度均匀性和高纯度，能够更好地满足太阳能电池高要求的材料性能。

在太阳能电池中应用原子层沉积薄膜技术的最大优点在于，该技术可以采用多种材料作为原子层沉积薄膜材料，包括金属、氧化物、硫化物、氮化物和碳化物等。

这些材料在太阳能电池中可以有不同的应用，比如金属能用于电极材料、氧化物和硫化物能用于窗口层材料、氮化物和碳化物则用于反膜材料。

同时，这些材料之间的组合也可以形成复合多层薄膜，从而使得太阳能电池的性能得到更好的优化。

当然，原子层沉积薄膜技术还有许多需要进一步研究和解决的问题。

例如，薄膜的生长速率、容纳能力、加热方式等等，都需要研究者们以更为精细的技术和手段来探索。

同时，不同太阳能电池的应用场景和需求也需要研究者们对原子层沉积薄膜技术的应用进行探索和优化。

总的来说，原子层沉积薄膜技术在太阳能电池的制造过程中有着广泛的应用前景和极高的研究价值。

通过这一技术的不断突破和完善，我们相信太阳能电池的性能将会更加稳定可靠，从而为人类社会的可持续发展做出更好的贡献。

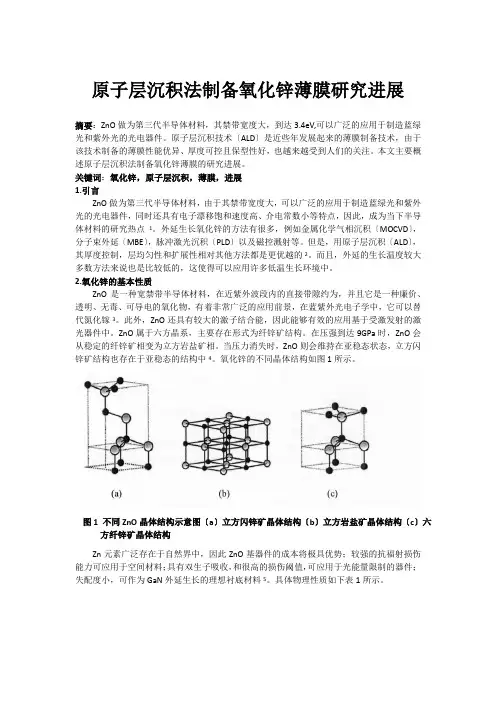

原子层沉积法制备氧化锌薄膜研究进展摘要：ZnO做为第三代半导体材料，其禁带宽度大，到达3.4eV,可以广泛的应用于制造蓝绿光和紫外光的光电器件。

原子层沉积技术〔ALD〕是近些年发展起来的薄膜制备技术，由于该技术制备的薄膜性能优异、厚度可控且保型性好，也越来越受到人们的关注。

本文主要概述原子层沉积法制备氧化锌薄膜的研究进展。

关键词：氧化锌，原子层沉积，薄膜，进展1.引言ZnO做为第三代半导体材料，由于其禁带宽度大，可以广泛的应用于制造蓝绿光和紫外光的光电器件，同时还具有电子漂移饱和速度高、介电常数小等特点，因此，成为当下半导体材料的研究热点1。

外延生长氧化锌的方法有很多，例如金属化学气相沉积〔MOCVD〕，分子束外延〔MBE〕，脉冲激光沉积〔PLD〕以及磁控溅射等。

但是，用原子层沉积〔ALD〕，其厚度控制，层均匀性和扩展性相对其他方法都是更优越的2。

而且，外延的生长温度较大多数方法来说也是比较低的，这使得可以应用许多低温生长环境中。

2.氧化锌的基本性质ZnO是一种宽禁带半导体材料，在近紫外波段内的直接带隙约为，并且它是一种廉价、透明、无毒、可导电的氧化物，有着非常广泛的应用前景，在蓝紫外光电子学中，它可以替代氮化镓3。

此外，ZnO还具有较大的激子结合能，因此能够有效的应用基于受激发射的激光器件中。

ZnO属于六方晶系，主要存在形式为纤锌矿结构。

在压强到达9GPa时，ZnO会从稳定的纤锌矿相变为立方岩盐矿相。

当压力消失时，ZnO则会维持在亚稳态状态，立方闪锌矿结构也存在于亚稳态的结构中4。

氧化锌的不同晶体结构如图1所示。

图1 不同ZnO晶体结构示意图〔a〕立方闪锌矿晶体结构〔b〕立方岩盐矿晶体结构〔c〕六方纤锌矿晶体结构Zn元素广泛存在于自然界中，因此ZnO基器件的成本将极具优势；较强的抗福射损伤能力可应用于空间材料；具有双生子吸收，和很高的损伤阈值，可应用于光能量限制的器件；失配度小，可作为GaN外延生长的理想衬底材料5。

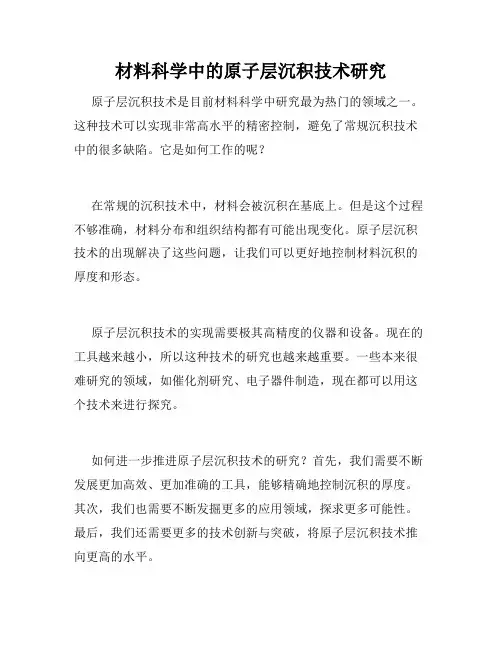

材料科学中的原子层沉积技术研究原子层沉积技术是目前材料科学中研究最为热门的领域之一。

这种技术可以实现非常高水平的精密控制，避免了常规沉积技术中的很多缺陷。

它是如何工作的呢？
在常规的沉积技术中，材料会被沉积在基底上。

但是这个过程不够准确，材料分布和组织结构都有可能出现变化。

原子层沉积技术的出现解决了这些问题，让我们可以更好地控制材料沉积的厚度和形态。

原子层沉积技术的实现需要极其高精度的仪器和设备。

现在的工具越来越小，所以这种技术的研究也越来越重要。

一些本来很难研究的领域，如催化剂研究、电子器件制造，现在都可以用这个技术来进行探究。

如何进一步推进原子层沉积技术的研究？首先，我们需要不断发展更加高效、更加准确的工具，能够精确地控制沉积的厚度。

其次，我们也需要不断发掘更多的应用领域，探求更多可能性。

最后，我们还需要更多的技术创新与突破，将原子层沉积技术推向更高的水平。

总之，原子层沉积技术具有非常大的发展空间。

我们相信，随着基础研究的深入和发展，这个领域将会取得更多重大突破，为材料科学领域的发展和前进提供更多的支持。

材料科学基础原子堆垛实验报告实验报告：材料科学基础原子堆垛实验
实验目的：通过原子堆垛实验，了解材料的晶体结构和堆垛方式。

实验原理：材料的晶体结构由原子或离子以一定的方式堆垛组成。

原子堆垛的方式包括简单堆垛、面心堆垛和体心堆垛。

在简单堆垛中，原子直接堆叠在一起，形成简单的晶格。

面心堆垛中，原子堆垛成面心立方结构，其中每个角上有一个原子，每个面上有一个原子。

体心堆垛中，原子堆垛成体心立方结构，其中每个角上和每个面上都有一个原子。

通过原子堆垛的实验，可以观察材料的晶体结构和确定原子的堆垛方式。

实验装置：
原子堆垛实验装置（包括晶体样品、显微镜等）；
显微镜摄像设备；
计算机或数据记录装置。

实验步骤：
将晶体样品放置在原子堆垛实验装置上，确保其稳定。

通过显微镜将晶体样品放大到合适的倍数。

使用显微镜摄像设备将放大后的晶体样品图像传输到计算机或数据记录装置上。

在计算机或数据记录装置上观察晶体样品的堆垛结构。

分析晶体样品的堆垛方式，确定其为简单堆垛、面心堆垛还是体心堆垛。

记录观察到的晶体结构和堆垛方式。

实验结果与讨论：
根据观察到的晶体结构和堆垛方式，我们可以得出
如果晶体样品的原子堆垛方式为简单堆垛，那么晶体的晶体结构为简单晶体结构，原子直接堆叠在一起，没有额外的原子在角上或面上。

如果晶体样品的原子堆垛方式为面心堆垛，那么晶体的晶体结构为面心立方结构，每个角上有一个原子，每个面上有一个原子。

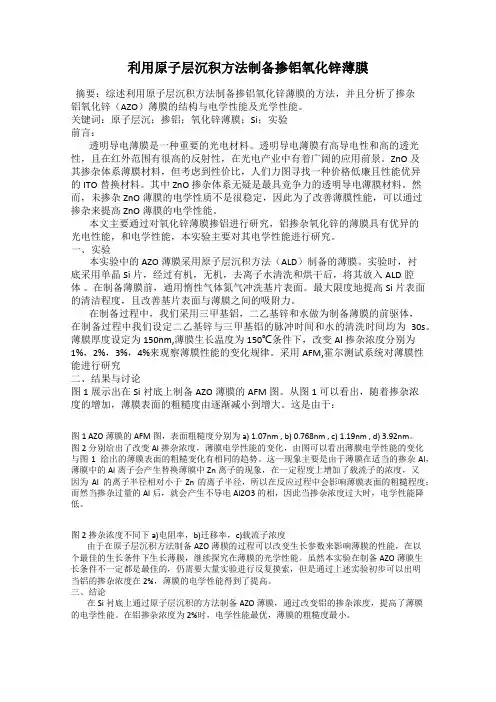

利用原子层沉积方法制备掺铝氧化锌薄膜摘要：综述利用原子层沉积方法制备掺铝氧化锌薄膜的方法，并且分析了掺杂铝氧化锌（AZO）薄膜的结构与电学性能及光学性能。

关键词：原子层沉；掺铝；氧化锌薄膜；Si；实验前言：透明导电薄膜是一种重要的光电材料。

透明导电薄膜有高导电性和高的透光性，且在红外范围有很高的反射性，在光电产业中有着广阔的应用前景。

ZnO及其掺杂体系薄膜材料，但考虑到性价比，人们力图寻找一种价格低廉且性能优异的ITO替换材料。

其中ZnO掺杂体系无疑是最具竞争力的透明导电薄膜材料。

然而，未掺杂ZnO薄膜的电学性质不是很稳定，因此为了改善薄膜性能，可以通过掺杂来提高ZnO薄膜的电学性能。

本文主要通过对氧化锌薄膜掺铝进行研究，铝掺杂氧化锌的薄膜具有优异的光电性能，和电学性能，本实验主要对其电学性能进行研究。

一、实验本实验中的AZO薄膜采用原子层沉积方法（ALD）制备的薄膜。

实验时，衬底采用单晶Si片，经过有机，无机，去离子水清洗和烘干后，将其放入ALD腔体。

在制备薄膜前，通用惰性气体氮气冲洗基片表面。

最大限度地提高Si片表面的清洁程度，且改善基片表面与薄膜之间的吸附力。

在制备过程中，我们采用三甲基铝，二乙基锌和水做为制备薄膜的前驱体，在制备过程中我们设定二乙基锌与三甲基铝的脉冲时间和水的清洗时间均为30s。

薄膜厚度设定为150nm,薄膜生长温度为150℃条件下，改变Al掺杂浓度分别为1%，2%，3%，4%来观察薄膜性能的变化规律。

采用AFM,霍尔测试系统对薄膜性能进行研究二、结果与讨论图1展示出在Si衬底上制备AZO薄膜的AFM图。

从图1 可以看出，随着掺杂浓度的增加，薄膜表面的粗糙度由逐渐减小到增大。

这是由于：图1 AZO薄膜的AFM图，表面粗糙度分别为a) 1.07nm , b) 0.768nm , c) 1.19nm , d) 3.92nm。

图2 分别给出了改变Al掺杂浓度，薄膜电学性能的变化，由图可以看出薄膜电学性能的变化与图1 给出的薄膜表面的粗糙变化有相同的趋势。

ALD (原子层沉积)原子层沉积(AtOmiC Iayer deposition)是一种可以各物质以单原子膜形式一层一层的镀在基底表面的方法。

原子层沉积与普通的化学沉积有相似之处。

但在原子层沉积过程中,新一层原子膜的化学反应是直接与之前一层相关联的,这种方式使每次反应只沉积一层厘壬。

单原子层沉积(atomic Iayer deposition , ALD ),又称原子层沉积或原子层咎延(atomic Iayer epitaxy ),最初是由芬兰科学家提出并用于多晶墊材料ZnS:Mn以及非晶AI2O3绝缘膜的研制，这些材料是用于平板显示器。

由于这一工艺涉及复杂的表面化学过程和低的注速度,直至上世纪80年代中后期该技术并没有取得实质性的突破。

但是到了20世纪90年代中期,人们对这一技术的些在不断加强,这主要是由于禮曳壬和深亚微米芯片技术的发展要求器件和材料的尺寸不断降低，而器件中的高宽比不断增加,这样所使用材料的厚度降低至几个纟内米数呈级[5-6]O因此原子层沉积技术的醴就体现出来,如单原子层逐次沉积,沉积层极均匀的厚度和优异的一致性等就体现出来，而沉积速度慢的问题就不重要了。

以下主要讨论原子层沉积原理和化学,原子层沉积与其他相关技术的t匕较,原子层沉积设备,原子层沉积的应用和原子层沉积技术的塗。

原理原子层沉积是通过彳各气相前驱体脉冲交替地通入反应器并在沉积基体上化学吸附并反应而形成沉积膜的一种方法(技术)。

当前驱体达到沉积基体表面，它们会在其表面化学吸附并发生表面反应。

在前驱体脉冲之间需要用惰性气体对原子层沉积反应器进行清洗。

由此可知沉积反应前驱体物质能否在被沉积材料表面化学吸附是实现原子层沉积的关键。

气相物质在基体材料的表面吸附特征可以看出可气相物质在材料表面都可以进行物理吸附, 但是要在材料表面的化学吸雎必须具有一走的活化能,因此能否实现原子层沉积，选择合适的反应萸驱佐物质是很重要的。

原子层沂积的表面反应具有自限逊性(SeIf-Iimiting ),实际上这种自限制性特征正是原子层沉积技术的基础。

原子层沉积实验报告引言原子层沉积（Atomic Layer Deposition，简称ALD）是一种薄膜制备技术，通过逐层地在基底表面成核和生长原子或分子薄膜，可实现极高的薄膜均匀性、厚度控制和界面质量。

本实验旨在研究原子层沉积的原理、工艺和应用，并通过实践操作，得到一定厚度的薄膜样品。

实验步骤1. 准备基底样品选择适合的基底材料，如硅片等。

将基底样品放入超声清洗仪中，使用溶剂进行清洗，去除表面杂质和油脂。

2. 载体装载将样品放置在载体上，然后进入ALD反应腔室。

确保样品和载体表面光洁，以避免附着异物影响实验结果。

3. 初始清洗在反应腔室中进行初始清洗步骤，使用相应的气体或溶液进行处理。

清洗步骤有助于去除基底表面的氧化物和杂质层，提供良好的沉积条件。

4. 沉积循环进行多个沉积循环，每个循环包含几个步骤：引入一种气体/液体前驱体，反应腔室内与基底表面发生化学反应；引入保护气，用于清除残留的前驱体和副产物；重复以上步骤。

5. 后处理在完成沉积循环后，进行后处理步骤来改善膜的性质和质量。

后处理可以包括臭氧氧化、热退火等。

6. 结果分析使用适当的检测手段，如扫描电子显微镜、原子力显微镜等，对得到的薄膜样品进行表征和分析。

分析薄膜的厚度、成分、结构和表面形貌等。

实验注意事项1.实验过程中需佩戴手套、护目镜等个人防护设备，确保安全。

2.沉积过程中要严格控制每个步骤的时间和条件，以确保薄膜的质量和可重复性。

3.注意反应腔室和设备的清洁，防止杂质的干扰。

4.薄膜表征和分析需要使用专业仪器和标准操作方法，注意实验条件的选择和设置。

结论通过本次实验，我们深入了解了原子层沉积的原理和工艺，并成功制备了一定厚度的薄膜样品。

通过对样品的表征和分析，我们可以进一步研究和应用这些薄膜材料，如在微电子器件、光电元件和传感器等领域中的应用。

参考文献1.Smith J., et al. Atomic Layer Deposition for Advanced Lithography.Journal of Applied Chemistry, 2010.2.Li H., et al. Atomic Layer Deposition of Metal Oxide Thin Films.Materials Science and Engineering, 2018.3.Park S., et al. Surface Engineering by Atomic Layer Deposition:Current Advancements and Future Opportunities. Advanced Materials, 2019.致谢感谢实验指导老师的悉心指导，使我们能够顺利完成这次实验。

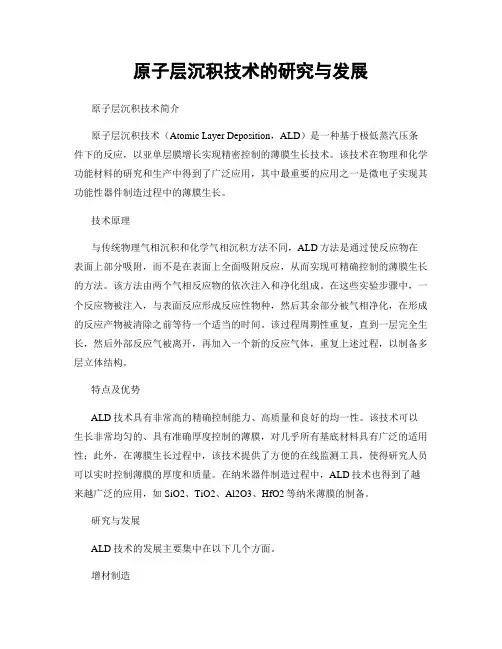

原子层沉积技术的研究与发展原子层沉积技术简介原子层沉积技术（Atomic Layer Deposition，ALD）是一种基于极低蒸汽压条件下的反应，以亚单层膜增长实现精密控制的薄膜生长技术。

该技术在物理和化学功能材料的研究和生产中得到了广泛应用，其中最重要的应用之一是微电子实现其功能性器件制造过程中的薄膜生长。

技术原理与传统物理气相沉积和化学气相沉积方法不同，ALD方法是通过使反应物在表面上部分吸附，而不是在表面上全面吸附反应，从而实现可精确控制的薄膜生长的方法。

该方法由两个气相反应物的依次注入和净化组成。

在这些实验步骤中，一个反应物被注入，与表面反应形成反应性物种，然后其余部分被气相净化，在形成的反应产物被清除之前等待一个适当的时间。

该过程周期性重复，直到一层完全生长，然后外部反应气被离开，再加入一个新的反应气体，重复上述过程，以制备多层立体结构。

特点及优势ALD技术具有非常高的精确控制能力、高质量和良好的均一性。

该技术可以生长非常均匀的、具有准确厚度控制的薄膜，对几乎所有基底材料具有广泛的适用性；此外，在薄膜生长过程中，该技术提供了方便的在线监测工具，使得研究人员可以实时控制薄膜的厚度和质量。

在纳米器件制造过程中，ALD技术也得到了越来越广泛的应用，如SiO2、TiO2、Al2O3、HfO2等纳米薄膜的制备。

研究与发展ALD技术的发展主要集中在以下几个方面。

增材制造ALD技术可用于打印电子器件，如无源和有源器件、电容和电感器件、存储器和微处理器芯片等。

通过该技术，可以分层叠加元器件，并线性化某些离散元件。

此外，该技术还可以延长电池的使用寿命并改善锂离子电池电化学性能。

ALD可用于增材制造模具、齿轮和线路，其中线路是通过沉积一层金属薄膜使用性能增强的。

新材料的开发ALD技术可用于新型材料的开发。

例如，高温环境下的氧化物膜广泛应用于用于金属内部的电推进设备和气体轮机空气密封件控制，因为这些区域同时需要绝缘和隔热材料。

原子层沉积工艺参数机理全文共四篇示例，供读者参考第一篇示例：原子层沉积（ALD）是一种表面沉积技术，其在化学气相沉积（CVD）和物理气相沉积（PVD）之外发展起来。

ALD是一种将一种或多种无机化合物沉积到基底表面上，通过两种反应物气体交替引入，使每一层原子层交替出现的技术。

ALD工艺非常适合在微纳米尺度上控制材料的成分和结构，可以实现高度均匀和高质量的薄膜生长。

在微电子、光电子、纳米技术以及生物医学等领域都有着广泛的应用。

ALD工艺的参数包括沉积温度、反应气体浓度、反应时间、沉积周期数等。

沉积温度是一个关键参数，影响反应物的吸附、扩散和反应速率，从而影响薄膜的质量和结构。

通常，较高的沉积温度可以提高薄膜的结晶度和密度，但也可能导致气体反应性增加，产生不良的化学反应。

反应气体浓度和反应时间直接影响反应的速率和沉积速度，过高或过低的浓度都会影响薄膜的均匀性和质量。

沉积周期数则决定了最终薄膜的厚度和复杂度。

ALD技术的机理主要包括气体分子吸附、表面反应和副产物的脱附三个步骤。

在ALD过程中，两种反应物气体按照固定的时间间隔交替引入反应室，第一种气体与基底表面反应生成一层原子层，第二种气体进一步与剩余的反应物反应生成另一层原子层，反复循环进行，直至达到所需的薄膜厚度。

由于每一层原子层的厚度只由一次反应确定，因此ALD能够在纳米尺度上实现极高的厚度控制和均匀性。

ALD工艺的优点在于对于表面的覆盖性和均匀性非常好，能够在复杂几何形状的表面上实现均匀的薄膜沉积。

由于反应物分子基本只与表面的活性位点反应，而不与其余的部分反应，ALD工艺可以大大减少不良的化学反应和副产物的生成。

ALD还具有较低的沉积温度、厚薄可控、多种材料可沉积等优点。

ALD是一种独特的表面沉积技术，具有很强的可控能力和优良的性能，在纳米技术领域有着广泛的应用前景。

通过对ALD工艺参数和机理的深入研究，可以进一步优化其性能和应用范围，推动微纳米技术的发展。

制备一种新型原子层沉积材料及其性能研究现代科技的快速发展使得人们对于新材料的需求也越来越高。

原子层沉积技术在材料制备中起着至关重要的作用，因为它能够制备出具有优异性能的新型材料。

本文将介绍一种新型原子层沉积材料的制备方法及其性能研究。

一、制备方法本文中所述的新型原子层沉积材料采用了靶材合金阴极溅射技术制备。

具体制备过程如下：首先，选择合适的靶材合金，将其放置于真空室中。

然后通过外加电场使得靶材合金表面的离子被加速并撞击到基片上，形成薄膜。

在本文中所述的制备过程中，我们使用了以铁、硅、碳等元素为主的靶材合金。

在靶材溅射的过程中，铁元素会优先溅射到基片表面，随着时间的推移，靶材表面剩余的硅、碳等元素会逐渐被溅射到基片表面上，形成一个分层结构。

这种分层结构的形成在一定程度上影响了材料性能的表现。

二、性能研究本文中所述的新型原子层沉积材料具备了优异的磁性能和光学特性。

下面将分别探讨这些性能。

磁性能采用超导量子干涉仪（SQUID）对本文中所述原子层沉积材料的磁性能进行测试。

测试结果表明，该材料在室温下具有良好的饱和磁化强度和矫顽力。

进一步分析表明，铁元素在制备过程中的优先溅射导致了本文中所述材料的磁性能取决于铁的含量。

因此，调整靶材中铁元素的含量，可以对材料的磁性能进行调控。

光学特性本文中所述的原子层沉积材料还具有良好的光学特性。

制备出的材料具有优异的透明性和发光性能，可以应用于光电器件等领域。

进一步研究发现，本文中所述材料的光学特性与靶材中硅和碳元素的含量密切相关。

随着靶材中硅和碳元素含量的增加，材料的折射率会有所降低，透过率和自发辐射发光强度也会随之提高。

三、未来展望本文所述的新型原子层沉积材料展现出了良好的磁性能和光学特性。

基于本研究工作的基础，可以进一步探索制备方法和明确材料性能的关键因素。

还可以探索该材料在其他领域的应用，比如可见光催化、电化学储能等方向。

未来的研究将进一步加深我们对于该材料的认知并为实际应用提供更好的支持。

一、实验目的1. 理解原子化学沉积（Atomic Layer Deposition，ALD）的原理和工艺流程。

2. 掌握ALD实验的基本操作步骤和注意事项。

3. 通过实验，了解ALD技术在制备薄膜材料中的应用。

二、实验原理原子化学沉积（ALD）是一种分子层沉积技术，通过反应气体在基底表面交替吸附和反应，实现薄膜的精确控制生长。

ALD具有沉积速率低、生长均匀、可控性好等优点，广泛应用于制备纳米结构薄膜材料。

三、实验材料1. 基底：硅片（p型，100nm）2. 反应气体：三甲基铝（TMAl）、氨气（NH3）、氧气（O2）、氩气（Ar）3. 设备：ALD反应室、真空泵、气体控制系统、温控系统、数据采集系统四、实验步骤1. 准备工作：将硅片用丙酮、乙醇、去离子水清洗，并进行干燥处理。

2. ALD反应：将硅片放入ALD反应室，依次通入Ar、TMAl、NH3、O2气体，进行以下步骤：（1）Ar气体冲洗，排出空气，保持反应室真空度；（2）通入TMAl气体，在基底表面形成吸附层；（3）通入NH3气体，使吸附层发生反应，生成产物；（4）通入O2气体，使反应产物氧化，形成薄膜；（5）重复步骤（2）至（4）N次，完成薄膜的沉积。

3. 实验参数设置：温度30℃，压力2.0×10-3Pa，沉积时间30s，反应气体流量分别为：Ar 100sccm、TMAl 10sccm、NH3 30sccm、O2 30sccm。

4. 数据采集：记录实验过程中各气体流量、温度、压力等参数。

5. 实验结束：关闭气体阀门，释放压力，取出硅片。

五、实验结果与分析1. 实验结果：通过ALD实验，在硅片表面成功沉积了一层厚度约为100nm的AlN薄膜。

2. 结果分析：实验结果表明，在设定的实验参数下，ALD技术能够制备出均匀、高质量的AlN薄膜。

通过调整反应气体流量、沉积时间等参数，可以实现薄膜厚度、成分、结构等性能的精确控制。

六、实验结论1. 原子化学沉积（ALD）技术是一种制备高质量薄膜材料的有效方法。
