电流互感器接线图我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。
一测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
1普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。
2穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
二电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。
单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。
（三相完全星形电流互感器接线图）3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。
它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
两相差电流接线形式电流互感器接线图5.其它接线方式5.1 原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。
电流互感器原边串联、副边串联接线图5.2 原边串联、副边并联电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。
电流互感器接线图我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类,各种电流互感器的原理类似,本文总结各种电流互感器接线图,供参考使用;测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内,向测量、计量装置提供电网电流信息;普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入,从P2端子出来；即P1端子连接电源侧,P2端子连接负载侧;电流互感器的二次侧电流从S1流出,进入电流表的正接线柱,电流表负接线柱出来后流入电流互感器二次端子S2,原则上要求S2端子接地;注：某些电流互感器一次标称,L1、L2,二次侧标称K1、K2;穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似,一次侧从互感器的P1面穿过,P2面出来,二次侧接线与普通互感器相同;电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况,适用于需要测量一相电流的情况;单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况;三相完全星形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多,但仅限于三相三线制系统;它节省了一台电流互感器,根据三相矢量和为零的原理,用A、C相的电流算出B相电流;两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中,这种接线的优点是不但节省一块电流互感器,而且也可以用一块继电器反映三相电路中的各种相间短路故障,亦即用最少的继电器完成三相过电流保护,节省投资;两相差电流接线形式电流互感器接线图5.其它接线方式原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示,串联后效果：互感器变比不变,二次额定负荷增大一倍;电流互感器原边串联、副边串联接线图原边串联、副边并联电流互感器原边串联、副边并联接线图如下所示,串并联后效果：互感器变比减小一倍,二次额定负荷增大一倍;电流互感器原边串联、副边并联接线图原边并联、副边串联电流互感器原边并联、副边串联接线图如下所示,串并联后效果：互感器变比增大一倍,二次额定负荷增大一倍;电流互感器原边并联、副边串联接线图原边并联、副边并联电流互感器原边并联、副边并联接线图如下所示,并联后效果：互感器变比不变,二次额定负荷增大一倍;电流互感器原边并联、副边并联接线图。

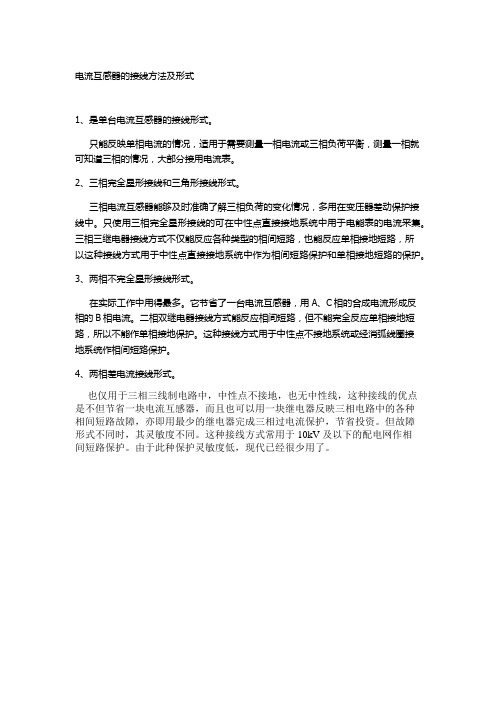

电流互感器的接线方法及形式1、是单台电流互感器的接线形式。
只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。
2、三相完全星形接线和三角形接线形式。
三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。
只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。
三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。
3、两相不完全星形接线形式。
在实际工作中用得最多。
它节省了一台电流互感器，用A、C相的合成电流形成反相的B相电流。
二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。
这种接线方式用于中性点不接地系统或经消弧线圈接地系统作相间短路保护。
4、两相差电流接线形式。
也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
但故障形式不同时，其灵敏度不同。
这种接线方式常用于 10kV 及以下的配电网作相间短路保护。
由于此种保护灵敏度低，现代已经很少用了。
有人问我，爱情是什么？我不知道，也无从回答，我只知道，为了遇到那个人，我等待了很多年，甚至快要忘了自己到底寻找的是什么？是心灵的寄托还是真实的感受，我不知道，也不在乎，我执着于这份寻觅，我也不怕世事沧桑，更不怕容颜老去，哪怕还有一丝微弱的光，我都会朝着光芒勇敢的追逐。
爱情的世界里，究竟是什么样子？我曾经问了自己无数遍，我想象着，却给不出任何答案。
我只知道：我要遇见你，我渴望见到你 ,我要把全部的爱给予你！我为什么如此渴望爱情？因为我相信我们的爱情早已命中注定。
都说，住在爱情世界里的人会变傻，她的欢喜和忧愁都会牵动着你的心，她哭了，你会心疼不已；她高兴，你会开心一整天。
电流互感器的作用及接线方法从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。
比如说现在有一条非常粗的电缆，它的电流非常大。
如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。
由于它非常粗，电流非常大，需要规格很大的电流表。
但是实际上是没有那么大的电流表，因为电流仪表的规格在5A 以下。
那怎么办呢？这时候就需要借助电流互感器了。
先选择合适的电流互感器，然后把电缆穿过电流互感器。
这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。
把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。
我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。
测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次则标称K1、K2。
穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。
单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。
三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。
它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
变压器差动保护电流互感器接线方式
差动保护是变压器的主要保护，它的工作情况的好坏对变压器的正常运行
关系极大。
要想使变压器在正常运行或在变压器外部故障时，差动保护可靠不动，就要设法使变压器的电源侧和负荷侧的CT 二次线电流相位相差，及电流产生的动作安匝相等。
只要满足这两个条件变压器的差动保护在变压器内部正
常时就不会动作。
为使变压器电源侧和负荷侧CT 二次电流相位差，现介绍以下几种接线方式：
第一种接线方式：以我县110kV 变电站1#主变为例。
它的容量为2 万千伏安。
接线组别为丫O/丫O/A1211。
ll 0kV 侧为电源侧，压侧和低压侧为负荷侧，其接线图如下所示因为变压器的接线组别为丫o/丫O/A1211 其低压测线电流Ia、Ib、Ic 分别超前高压侧线电流高压侧CT 二次相电流在减极性时与一次电流同相位。
要想使变压器电源侧和负荷侧CT 二次线电流相位相差。
就设法使变压器低压侧的CT 二次线电流落后于相电流，这样低压侧CT 的连接顺序是a 相的头连C 相的尾;b 相的头连a 相
第二种
接线方式：我们把CT 的接线组别同样用钟表的12 个钟头来表示，那么第一种接线方式，高压侧的CT 为6 点接线，中压侧为12 点接线.低压侧为1 点接线。
第二种接线方式就是把高压侧的CT 接成12 点，中压侧接成6 点.低压侧
接成7 点。
第三种接线方式：把高压侧的CT 二次接成11 点，中压倒为5 点，低压侧接成6 点。
第四种接线方式，把高压侧的CT 二次接成5 点，中压侧为11 点，低压侧为12 点。
电流互感器接线图我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。
测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。
2穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
二电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。
单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。
（三相完全星形电流互感器接线图）3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。
它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
两相差电流接线形式电流互感器接线图5.其它接线方式原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。
电流互感器原边串联、副边串联接线图原边串联、副边并联电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。
常用的几种电流互感器接线图
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
三相四线电表加互感器实物接线图
