tecplot中动画制作方法。[精华]
于2005-11-09 09:41

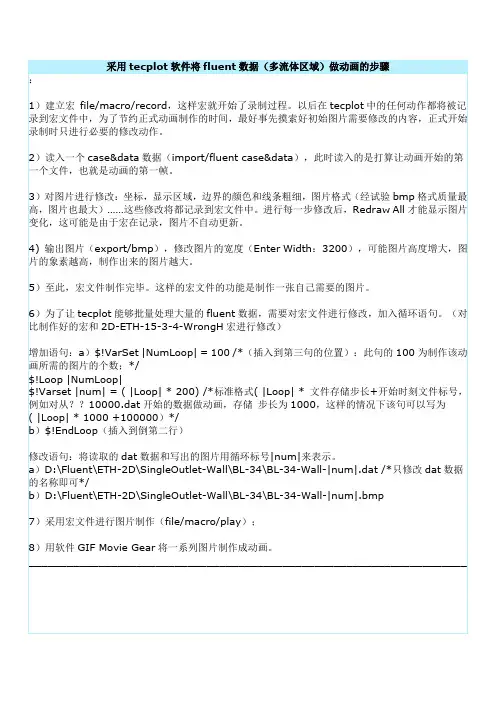

个时间序列的数据读入以后利用tecplot中的tool/Animate/选项可以创建动画。可以根据不同的需要选择contours、zones。在应用中一般选择zones多一点。主题相关图片如下:
dreamoon 发帖: 13
于2005-11-09 09:46
在zones里有如下弹出窗口,选择起始zone和结束zone,然后输出即可。
此主题相关图片如下:
积分: 0 雪币: 13
dreamoon
发帖: 13 积分: 0 雪币: 13
于2005-11-09 09:54
或者另外有一种更为方便的方法,该法可以不用一次将所有的数据文件读入,对内存和机子速度较慢的用户更实用:File/Export,选择avi,然后打开要输出的contour,进行如图的操作:
此主题相关图片如下:
dreamoon 编辑于2005-11-09 10:01
dreamoon
发帖: 13 积分: 0 雪币: 13
于2005-11-09 09:56然后:
此主题相关图片如下:
dreamoon
发帖: 13 积分: 0 雪币: 13
于2005-11-09 09:58
最后选择Finish Animation就可以了。
此主题相关图片如下:
东岸线
发帖: 361 积分: 0 雪币: 310
于2005-11-09 18:58
好
有机会试试
flyboys
发帖: 35 积分: 0 雪币: 35
于2005-11-10 22:02
楼主的数据源是来自fluent计算获得的数据吧!我们没有用过fluent,根本不知道数据格式是什么?能否把你所作例子的数据格式呢?谢谢
dreamoon
发帖: 13 积分: 0 雪币: 13
于2005-11-11 07:32
我给的例子是一般性的数据;对于fluent来说就是利用软件的自动编号过程将计算不同时间(或迭代步)的结果保存下来然后分别导入Tecplot就可以了,具体的方法可以参考fluent的帮助手册中关于文件的读写的相关部分。
wilim
飞燕
发帖: 6 积分: 0 雪币: 6
于2005-11-16 20:49
直接在fluent里面做动画不就可以了,为何还要导出到tecplot中呢,不理解
dreamoon于2005-11-18 00:06
发帖: 13 积分: 0 雪币: 13 不是所有的人都用fluent做计算。作图质量tecplot和fluent相比大家是有目共睹的,而且fluent动画不好导出,而tecplot方便多了。
烟笼寒水
发帖: 27 积分: 0 雪币: 27
于2005-11-23 09:14
不错,做图方面,一个是专业级的,一个是业余的.
lcw
发帖: 83 积分: 0 雪币: 31
于2005-11-25 09:37
怎样从FLUENT中生成TECPLOT接受的数据文件是这个问题的关键,谁能详细介绍一下吗?
hawk_wing于2005-12-08 10:16
非常感谢DREAMOON,FLUENT做的动画太粗糙了,计算时还必须连续,因为中途意外被关机,
重复算了好几次.早点看到帖子就好了
发帖: 61 积分: 0 雪币: 39
lcw
发帖: 83 积分: 0 雪币: 31
于2005-12-09 10:01
能否将制作动画的方法制作成PDF文件,以方便大家即看即会?谢谢!
已读帖子
新的帖子
被删除的帖子转到
|-『 Fl uent专版 』G o
Powered by UltraThreads® Version 1.0 Final
Copyright© 2000 - 2002 Kelvin Wu. All Rights Reserved.
网友发贴内容均属其个人行为,不代表本论坛观点。
注册通行证登录
水利人搜索•水资讯网
•水论坛
•家园
•百科
•工程
•人物
•图文
•黄页
•网址
•搜索
•聊天室
•QQ群
•帮助
•默认风格
•默认水论坛
水论坛—水资讯网» 水动力数值模拟前后处理» Tecplot应用» 关于tecplot做动画的问题
返回列表发帖
flasit 1#跳转到»倒序看帖
打印
字体大小: t T
发表于 2004-12-31 23:59 | 只看该作者
高级工程师
帖子
209
水币
0 关于tecplot做动画的问题
看到好多人想知道tecplot怎么做动画?
由于本人一直没用tecplot做过动画,
那就一起摸索一下,
如果有人懂的话来发个例子撒
收藏分享
hawking
工程师
帖子
65 水币
0 2#
发表于 2005-6-7 13:32 | 只看该作者TOP
zulsine
高级工程师
帖子
499 水币
0 3#
发表于 2005-6-7 15:11 | 只看该作者
其实在tecplot的安装文件里就有例子的。
要求有一定的数据格式:
TITLE="Animate"
VARIABLES=X,Y,Z,I,J
zone i=61,j=71 f=POINT
(给出第一层的x,y,z,i,j)
zone i=61,j=71 f=POINT
(给出第二层的x,y,z,i,j)
.....
然后在tecplot的loaddatafile打开该数据文件
在field里面设定好level,color等属性后
在tools--animate--zone即可生成动画了,里面有提示是显示在屏幕上还是生成avi文件
--@@河海浪子,南科坯子@@--
----QQ:20874096----
----MSN:zulsine@----
TOP
teti 4#
发表于 2005-6-7 17:26 | 只看该作者X,Y,Z,I,J,分别表示什么啊?
