Fluent后处理原创经验一、前言:由于时间关系,我一直没有学习fluent的相关的后处理软件,有几次虽然想学tocplot,但是总觉得好难上手……本科学习的时候,出于爱好,学了一些网页制作方面的软件photoshop、flash等,上研究生之后学了matlab等,在充分利用我原先学过的软件,并把它们很好地结合之后,我顺利地完成了fluent计算完毕之后的一些简单的后处理任务。
如果你以前的经历和我一样,学过一些图像处理方面的软件,用过matlab,会excell,而且对后处理数据要求不高,仅限于二维的数值处理,也许这篇文章对你会有所帮助。
当然我这个方法比较笨。
大连理工大学:Haiong2004/12/21 二、Fluent自带后处理功能与本方法将要介绍的比较Fluent自带后处理本文将要介绍的方法直接用fluent读出的xy图 Matlab绘出的xy图绘出的图形很粗,如果将这样的多条曲线重叠在一起,可能看不清楚清晰,而且可以充分利用matlab的绘图功能,得到你想要的效果Fluent自带的后处理功能做出的动画效果不清晰而且如果长宽比较大,则不能充分利用视窗好处是比较节省时间能做出较为清晰的图片,动画作出的图片动画可以充分利用视窗,将不必要的剪除方法比较笨,耗时较多,需要撑握多个软件,所以针对的使用者是已经学过在使用此方法时需要用到的软件三、用Matlab绘xy图出的文件的名字(此处为:wantmyplot,后缀默认)和选择你要保存的文件夹。
选择“所有文件”,选中wantmyplot文件,双击,出现下图:观察预览文件框里的数据,可以发现前4行为我们不需要的文本文件,因此在“导入起始行(R)”中输入“5”,点击完成。
出行如下左图:3)打开Matlab.在”Command Window”中输入”x=[]”。
4)切换到Excell窗口,按住ctrl+end,当前单元到最后一行,移动上下左右键使当前单元为A1001,如上图右图黑框。

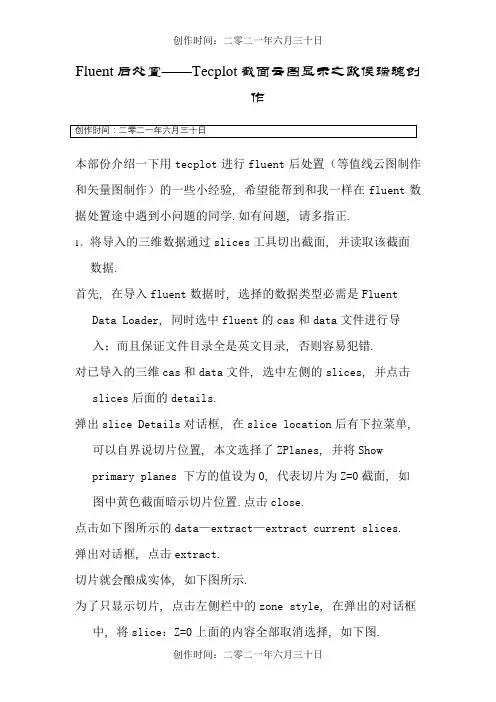

Fluent后处置——Tecplot截面云图显示之欧侯瑞魂创作本部份介绍一下用tecplot进行fluent后处置(等值线云图制作和矢量图制作)的一些小经验, 希望能帮到和我一样在fluent数据处置途中遇到小问题的同学.如有问题, 请多指正.1、将导入的三维数据通过slices工具切出截面, 并读取该截面数据.首先, 在导入fluent数据时, 选择的数据类型必需是Fluent Data Loader, 同时选中fluent的cas和data文件进行导入;而且保证文件目录全是英文目录, 否则容易犯错.对已导入的三维cas和data文件, 选中左侧的slices, 并点击slices后面的details.弹出slice Details对话框, 在slice location后有下拉菜单, 可以自界说切片位置, 本文选择了ZPlanes, 并将Showprimary planes 下方的值设为0, 代表切片为Z=0截面, 如图中黄色截面暗示切片位置.点击close.点击如下图所示的data—extract—extract current slices.弹出对话框, 点击extract.切片就会酿成实体, 如下图所示.为了只显示切片, 点击左侧栏中的zone style, 在弹出的对话框中, 将slice:Z=0上面的内容全部取消选择, 如下图.选中左侧栏中的contour, 云图就会显示出来(vector同理).视角可以自由调整.至此, 读取切片数据完成.2、如何不让云图像蒙了一层雾一般, 使其颜色更鲜艳?如下图, 云图颜色不鲜亮.取消下图中lighting选项, 云图颜色恢复明亮.3、修整等值线云图可以看到默认的云图比力粗拙, 如果有需要的话, 可以对其进行修整, 让图看起来更加好看.点击contour后面的details或双击右侧的legend box, 在弹出的对话框中第二行选择最后一栏legend, 在alignment后有个下拉菜单, 可以选择vertical或horizontal, 意思是legend box的排布方式是垂直或者水平, 可以根据需要选择.本文将其选为horizontal, 如下图.增年夜level skip的值可以缩短legend box, 使其在画布范围内;双击legend box, 弹出对话框, 点选第一个type可以去失落其周围框线;Number font以及header font周围可以改变legend box显示字体、年夜小等等, 可以根据作图需要选择.着重说一下set level.依然是Contour&Multicoloring details 对话框, 点击第二行的第一项level and color, 点击Set levels, 在弹出的对话框中可将number of levels的值改年夜一点, 点击OK.可以发现这样云图中颜色的过渡就会平缓, 看起来更好看.最终获得如下图所示的等值线云图.4、在legend box 的题头加上单元第二种方法, 双击legend box, 取消Header勾选项.点击菜单栏中的insert—text, 然后编纂text中的内容(随意编纂), 设置字体年夜小等,OK.创作时间:二零二一年六月三十日。

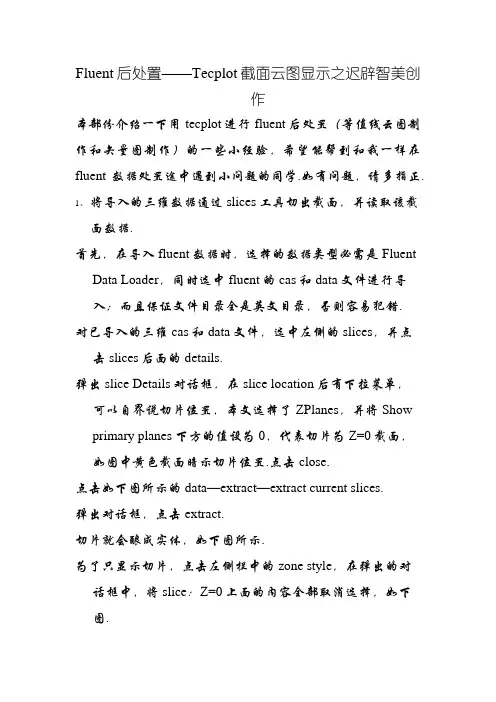

Fluent后处置——Tecplot截面云图显示之迟辟智美创作本部份介绍一下用tecplot进行fluent后处置(等值线云图制作和矢量图制作)的一些小经验,希望能帮到和我一样在fluent数据处置途中遇到小问题的同学.如有问题,请多指正.1、将导入的三维数据通过slices工具切出截面,并读取该截面数据.首先,在导入fluent数据时,选择的数据类型必需是Fluent Data Loader,同时选中fluent的cas和data文件进行导入;而且保证文件目录全是英文目录,否则容易犯错.对已导入的三维cas和data文件,选中左侧的slices,并点击slices后面的details.弹出slice Details对话框,在slice location后有下拉菜单,可以自界说切片位置,本文选择了ZPlanes,并将Show primary planes 下方的值设为0,代表切片为Z=0截面,如图中黄色截面暗示切片位置.点击close.点击如下图所示的data—extract—extract current slices.弹出对话框,点击extract.切片就会酿成实体,如下图所示.为了只显示切片,点击左侧栏中的zone style,在弹出的对话框中,将slice:Z=0上面的内容全部取消选择,如下图.选中左侧栏中的contour,云图就会显示出来(vector同理).视角可以自由调整.至此,读取切片数据完成.2、如何不让云图像蒙了一层雾一般,使其颜色更鲜艳?如下图,云图颜色不鲜亮.取消下图中lighting选项,云图颜色恢复明亮.3、修整等值线云图可以看到默认的云图比力粗拙,如果有需要的话,可以对其进行修整,让图看起来更加好看.点击contour后面的details或双击右侧的legend box,在弹出的对话框中第二行选择最后一栏legend,在alignment后有个下拉菜单,可以选择vertical或horizontal,意思是legend box的排布方式是垂直或者水平,可以根据需要选择.本文将其选为horizontal,如下图.增年夜level skip的值可以缩短legend box,使其在画布范围内;双击legend box,弹出对话框,点选第一个type可以去失落其周围框线;Number font以及header font周围可以改变legend box显示字体、年夜小等等,可以根据作图需要选择.着重说一下set level.依然是Contour&Multicoloring details 对话框,点击第二行的第一项level and color,点击Set levels,在弹出的对话框中可将number of levels的值改年夜一点,点击OK.可以发现这样云图中颜色的过渡就会平缓,看起来更好看.最终获得如下图所示的等值线云图.4、在legend box 的题头加上单元第二种方法,双击legend box,取消Header勾选项.点击菜单栏中的insert—text,然后编纂text中的内容(随意编纂),设置字体年夜小等,OK.。
第四章Fluent后处理利用FLUENT 提供的图形工具可以很方便的观察CFD 求解结果,并得到满意的数据和图形,用来定性或者定量研究整个计算。
本章将重点介绍如何使用这些工具来观察您的计算结果。
1 生成基本图形在FLUENT中能够方便的生成网格图、等值线图、剖面图,速度矢量图和迹线图等图形来观察计算结果。
下面将介绍如何产生这些图形。
一、生成网格图生成网格或轮廓线视图的步骤(1)打开网格显示面板菜单:Display –〉Grid...图4-1 网格显示对话框(2)在表面列表中选取表面。
点击表面列表下的Outline 按钮来选择所有“外”表面。
如果所有的外表面都已经处于选中状态,单击该按钮将使所有外表面处于未选中的状态。
点击表面列表下的Interior 按钮来选择所有“内”表面。
同样,如果所有的内表面都已经处于选中状态,单击该按钮将使所有内表面处于未选中的状态。
(3)根据需要显示的内容,可以选择进行下列步骤:1)显示所选表面的轮廓线,在图4-1所示的对话框中进行如下设置:在Options 项选择Edges,在Edge Type 中选择Outline。
2)显示网格线,在Options 选择Edges,在Edge Type 中选择ALL。
3)绘制一个网格填充图形,在Options 选择Faces。
显示选中面的网格节点,在Options 选择Nodes。
(4)设置网格和轮廓线显示中的其它选项。
(5)单击Display 按钮,就可以在激活的图形窗口中绘制选定的网格和轮廓线。
二、绘制等值线和轮廓图生成等值线和轮廓的步骤:通过图4-2 所示的等值线对话框来生成等值线和轮廓。
菜单:Display –〉Contours...图4-2 等值线对话框生成等值线或轮廓的基本步骤如下:(1) 在Contours Of 下拉列表框中选择一个变量或函数作为绘制的对象。
首先在上面的列表中选择相关分类;然后在下面的列表中选择相关变量。
在图的图的标题栏上右键,先在page setup中选择color,然后选copy to clipboard 就可以了,不用截图。
你可以这样子,没必要colormap一定非得在左边,是吧?如果你的模型是扁长型的话,你可以这样子:在fluent中display>options ,在option panel中的右下角,在colormap alignment 中选bottom。
然后在显示的图形界面中将图放大,并将其拖到靠近colormap的地方,再继续我之前帖子中的操作就可以了。
数据可以在显示图形时调整好,然后不要关闭调整好的窗口,连续导入不同的数据进行显示就可以了..或者可以采用tecplot来进行后处理,图片会漂亮些....File-hardcopy-调整一下即可不用改,复制到word里背景直接就变成白色了生成图片使用file下的hardcopy命令,有一个选项是背景色翻转,你虽然看到的是黑色,输出图片背景是白色的。
还有一种方式就是显示也希望是白色背景,使用命令display>set>colors>background把gambit的背景变成白色在edit的default的graphic的windows-background-color中把black修改成white,然后modifyf luent中默认的图形背景颜色为黑色,这对于要发表的图形很不利,因此很多人希望背景为白色,那么可以使用如下命令:Lfile-》hardcopy设置格式选择为jpg,color选项之后save那么图形就是希望的白色背景。
我发现似乎转化成jpg之后没有运行时候显示的清晰,略微模糊一些,大家可以实验其他设置选择,以求得最好的效果zV>3}D另外可以在控制台命令行输入display/set/color回车之后就显示哪些可以设置的选择,敲进比如background之后就可以改变了,提醒一下单纯改变背景为黑色会使得legnd变成一个梯子,其数字会消失。

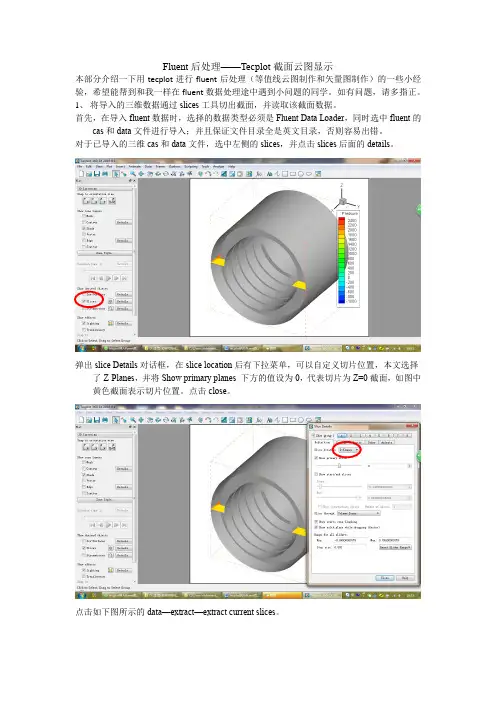

Fluent后处理——Tecplot截面云图显示本部分介绍一下用tecplot进行fluent后处理(等值线云图制作和矢量图制作)的一些小经验,希望能帮到和我一样在fluent数据处理途中遇到小问题的同学。
如有问题,请多指正。
1、将导入的三维数据通过slices工具切出截面,并读取该截面数据。
首先,在导入fluent数据时,选择的数据类型必须是Fluent Data Loader,同时选中fluent的cas和data文件进行导入;并且保证文件目录全是英文目录,否则容易出错。
对于已导入的三维cas和data文件,选中左侧的slices,并点击slices后面的details。
弹出slice Details对话框,在slice location后有下拉菜单,可以自定义切片位置,本文选择了Z-Planes,并将Show primary planes 下方的值设为0,代表切片为Z=0截面,如图中黄色截面表示切片位置。
点击close。
点击如下图所示的data—extract—extract current slices。
弹出对话框,点击extract。
切片就会变为实体,如下图所示。
为了只显示切片,点击左侧栏中的zone style,在弹出的对话框中,将slice:Z=0上面的内容全部取消选择,如下图。
选中左侧栏中的contour,云图就会显示出来(vector同理)。
视角可以自由调整。
至此,读取切片数据完成。
2、如何不让云图像蒙了一层雾一般,使其颜色更鲜艳?如下图,云图颜色不鲜亮。
取消下图中lighting选项,云图颜色恢复明亮。
3、修整等值线云图可以看到默认的云图比较粗糙,如果有需要的话,可以对其进行修整,让图看起来更加好看。
点击contour后面的details或双击右侧的legend box,在弹出的对话框中第二行选择最后一栏legend,在alignment后有个下拉菜单,可以选择vertical或horizontal,意思是legend box的排布方式是垂直或者水平,可以根据需要选择。
Fluent后处理——Tecplot截面云图显示本部分介绍一下用tecplot进行fluent后处理(等值线云图制造和矢量图制造)的一些小经验,愿望能帮到和我一样在fluent数据处理途中碰到小问题的同窗.若有问题,请多斧正.1、将导入的三维数据经由过程slices对象切出截面,并读取该截面数据.起首,在导入fluent数据时,选择的数据类型必须是Fluent Data Loader,同时选中fluent的cas和data文件进行导入;并且包管文件目次满是英文目次,不然轻易出错.对于已导入的三维cas和data文件,选中左侧的slices,并点击slices后面的details.弹出slice Details对话框,在slice location后有下拉菜单,可以自界说切片地位,本文选择了ZPlanes,并将Show primary planes 下方的值设为0,代表切片为Z=0截面,如图中黄色截面暗示切片地位.点击close.点击如下图所示的data—extract—extract current slices.弹出对话框,点击extract.切片就会变成实体,如下图所示.为了只显示切片,点击左侧栏中的zone style,在弹出的对话框中,将slice:Z=0上面的内容全体撤消选择,如下图.选中左侧栏中的contour,云图就会显示出来(vector同理).视角可以自由调剂.至此,读取切片数据完成.2、若何不让云图像蒙了一层雾一般,使其色彩更鲜艳?如下图,云图色彩不鲜亮.撤消下图中lighting选项,云图色彩恢复通亮.3、修整等值线云图可以看到默认的云图比较光滑,假若有须要的话,可以对其进行修整,让图看起来加倍悦目.点击contour后面的details或双击右侧的legend box,在弹出的对话框中第二行选择最后一栏legend,在alignment后有个下拉菜单,可以选择vertical或horizontal,意思是legend box的排布方法是垂直或者程度,可以依据须要选择.本文将其选为horizontal,如下图.增大level skip的值可以缩短legend box,使其在画布规模内;双击legend box,弹出对话框,点选第一个type可以去失落其四周框线;Number font以及header font四周可以转变legendbox显示字体.大小等等,可以依据作图须要选择.侧重说一下set level.依旧是Contour&Multicoloring details 对话框,点击第二行的第一项level and color,点击Set levels,在弹出的对话框中可将number of levels的值改大一点,点击OK.可以发明如许云图中色彩的过渡就会平缓,看起来更悦目.最终得到如下图所示的等值线云图.4、在legend box 的题头加上单位第二种办法,双击legend box,撤消Header勾选项.点击菜单栏中的insert—text,然后编辑text中的内容(随便编辑),设置字体大小等,OK.。
Fluent后处理——Tecplot截面云图显示本部分介绍一下用tecplot进行fluent后处理(等值线云图制作和矢量图制作)的一些小经验,希望能帮到和我一样在fluent数据处理途中遇到小问题的同学。
如有问题,请多指正。
1、将导入的三维数据通过slices工具切出截面,并读取该截面数据。
首先,在导入fluent数据时,选择的数据类型必须是Fluent Data Loader,同时选中fluent的cas和data文件进行导入;并且保证文件目录全是英文目录,否则容易出错。
对于已导入的三维cas和data文件,选中左侧的slices,并点击slices后面的details。
弹出slice Details对话框,在slice location后有下拉菜单,可以自定义切片位置,本文选择了Z-Planes,并将Show primary planes 下方的值设为0,代表切片为Z=0截面,如图中黄色截面表示切片位置。
点击close。
点击如下图所示的data—extract—extract current slices。
弹出对话框,点击extract。
切片就会变为实体,如下图所示。
为了只显示切片,点击左侧栏中的zone style,在弹出的对话框中,将slice:Z=0上面的内容全部取消选择,如下图。
选中左侧栏中的contour,云图就会显示出来(vector同理)。
视角可以自由调整。
至此,读取切片数据完成。
2、如何不让云图像蒙了一层雾一般,使其颜色更鲜艳?如下图,云图颜色不鲜亮。
取消下图中lighting选项,云图颜色恢复明亮。
3、修整等值线云图可以看到默认的云图比较粗糙,如果有需要的话,可以对其进行修整,让图看起来更加好看。
点击contour后面的details或双击右侧的legend box,在弹出的对话框中第二行选择最后一栏legend,在alignment后有个下拉菜单,可以选择vertical或horizontal,意思是legend box的排布方式是垂直或者水平,可以根据需要选择。
Fluent后处理——Tecplot截面云图显示本部分介绍一下用tecplot进行fluent后处理(等值线云图制作和矢量图制作)的一些小经验,希望能帮到和我一样在fluent数据处理途中遇到小问题的同学。
如有问题,请多指正。
1、将导入的三维数据通过slices工具切出截面,并读取该截面数据。
首先,在导入fluent数据时,选择的数据类型必须是Fluent Data Loader,同时选中fluent的cas和data文件进行导入;并且保证文件目录全是英文目录,否则容易出错。
对于已导入的三维cas和data文件,选中左侧的slices,并点击slices后面的details。
弹出slice Details对话框,在slice location后有下拉菜单,可以自定义切片位置,本文选择了Z-Planes,并将Show primary planes 下方的值设为0,代表切片为Z=0截面,如图中黄色截面表示切片位置。
点击close。
点击如下图所示的data—extract—extract current slices。
弹出对话框,点击extract。
切片就会变为实体,如下图所示。
为了只显示切片,点击左侧栏中的zone style,在弹出的对话框中,将slice:Z=0上面的内容全部取消选择,如下图。
选中左侧栏中的contour,云图就会显示出来(vector同理)。
视角可以自由调整。
至此,读取切片数据完成。
2、如何不让云图像蒙了一层雾一般,使其颜色更鲜艳?如下图,云图颜色不鲜亮。
取消下图中lighting选项,云图颜色恢复明亮。
3、修整等值线云图可以看到默认的云图比较粗糙,如果有需要的话,可以对其进行修整,让图看起来更加好看。
点击contour后面的details或双击右侧的legend box,在弹出的对话框中第二行选择最后一栏legend,在alignment后有个下拉菜单,可以选择vertical或horizontal,意思是legend box的排布方式是垂直或者水平,可以根据需要选择。
Fluent后处理——Tecplot截面云图显示本部分介绍一下用tecplot进行fluent后处理(等值线云图制作和矢量图制作)的一些小经验,希望能帮到和我一样在fluent数据处理途中遇到小问题的同学。
如有问题,请多指正。
1、将导入的三维数据通过slices工具切出截面,并读取该截面数据。
首先,在导入fluent数据时,选择的数据类型必须是Fluent Data Loader,同时选中fluent的cas和data文件进行导入;并且保证文件目录全是英文目录,否则容易出错。
对于已导入的三维cas和data文件,选中左侧的slices,并点击slices后面的details。
弹出slice Details对话框,在slice location后有下拉菜单,可以自定义切片位置,本文选择了Z-Planes,并将Show primary planes 下方的值设为0,代表切片为Z=0截面,如图中黄色截面表示切片位置。
点击close。
点击如下图所示的data—extract—extract current slices。
弹出对话框,点击extract。
切片就会变为实体,如下图所示。
为了只显示切片,点击左侧栏中的zone style,在弹出的对话框中,将slice:Z=0上面的内容全部取消选择,如下图。
选中左侧栏中的contour,云图就会显示出来(vector同理)。
视角可以自由调整。
至此,读取切片数据完成。
2、如何不让云图像蒙了一层雾一般,使其颜色更鲜艳?如下图,云图颜色不鲜亮。
取消下图中lighting选项,云图颜色恢复明亮。
3、修整等值线云图可以看到默认的云图比较粗糙,如果有需要的话,可以对其进行修整,让图看起来更加好看。
点击contour后面的details或双击右侧的legend box,在弹出的对话框中第二行选择最后一栏legend,在alignment后有个下拉菜单,可以选择vertical或horizontal,意思是legend box的排布方式是垂直或者水平,可以根据需要选择。
在图的图的标题栏上右键,先在page setup中选择color,然后选copy to clipboard 就可以了,不用截图。
你可以这样子,没必要colormap一定非得在左边,是吧?如果你的模型是扁长型的话,你可以这样子:在fluent中display>options ,在option panel中的右下角,在colormap alignment 中选bottom。
然后在显示的图形界面中将图放大,并将其拖到靠近colormap的地方,再继续我之前帖子中的操作就可以了。
数据可以在显示图形时调整好,然后不要关闭调整好的窗口,连续导入不同的数据进行显示就可以了..或者可以采用tecplot来进行后处理,图片会漂亮些....
File-hardcopy-调整一下即可
不用改,复制到word里背景直接就变成白色了
生成图片使用file下的hardcopy命令,有一个选项是背景色翻转,你虽然看到的是黑色,输出图片背景是白色
的。
还有一种方式就是显示也希望是白色背景,使用命令display>set>colors>background
把gambit的背景变成白色
在edit的default的graphic的windows-background-color中把black修改成white,然后modify
f luent中默认的图形背景颜色为黑色,这对于要发表的图形很不利,因此很多人希望背景为白色,那么可以使用如下命令:Lf ile-》hardcopy设置格式选择为jpg,color选项之后save那么图形就是希望的白色背景。
我发现似乎转化成jpg之后没有运行时候显示的清晰,略微模糊一些,大家可以实验其他设置选择,以求得最好的效果zV>3}D另外可以在控制台命令行输入display/set/color回车之后就显示哪些可以设置的选择,敲进比如background之后就可以改变了,提醒一下单纯改变背景为黑色会使得legnd变成一个梯子,其数字会消失。
you should change foreground from white to black .this can be done at he same dislay/set/colors> as the background.p<>
好怎么去掉FLUENT图形显示的黑色背景,一般都建议用抓图后反色背景。
另外还有数据显示范围比较小,数据显示相同,色轴没有差别的情况。
本人通过摸索,发现这两个问题可以直接在FLUENT里设置。
file---hardcopy--preview---no 就可以把背景设置为白色,还原黑色设置相同。
display--colormap--precision 可以修改显示的精度,默认是2,即有2位小数。
可以根据需要修改为理想的精度。
如果需要输出白色背景,不需要设置,只需要在标题栏上点右键,然后选择“copy to clipboard”就行了,然后直接粘贴,图像就是白色背景。
对于图像显示不清楚的,如果只是电子版的,默认就行了。
如果是需要打印出来(比如说论文什么的),需要在标题栏上点右键,选择“page setup”,
然后在picture format中选择vector,这样复制的图片虽然在word中看这不怎么清晰,但是打印出来的话是相当清晰,细腻的。
