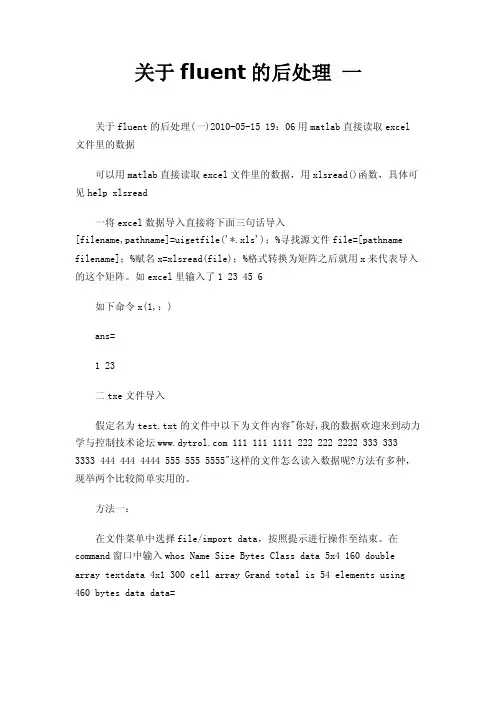

关于fluent的后处理一关于fluent的后处理(一)2010-05-15 19：06用matlab直接读取excel 文件里的数据可以用matlab直接读取excel文件里的数据，用xlsread()函数，具体可见help xlsread一将excel数据导入直接将下面三句话导入[filename,pathname]=uigetfile('*.xls')；%寻找源文件file=[pathname filename]；%赋名x=xlsread(file)；%格式转换为矩阵之后就用x来代表导入的这个矩阵。

如excel里输入了1 23 45 6如下命令x(1,：)ans=1 23二txe文件导入假定名为test.txt的文件中以下为文件内容"你好,我的数据欢迎来到动力学与控制技术论坛 111 111 1111 222 222 2222 333 333 3333 444 444 4444 555 555 5555"这样的文件怎么读入数据呢?方法有多种，现举两个比较简单实用的。

方法一：在文件菜单中选择file/import data，按照提示进行操作至结束。

在command窗口中输入whos Name Size Bytes Class data 5x4 160 double array textdata 4x1 300 cell array Grand total is 54 elements using 460 bytes data data=1 11 111 1111 222 222 2222 333 333 3333 444 444 4444 555 555 5555 textdata textdata='你好''欢迎来到''动力学与控制技术论坛'''方法二：[a1,a2,a3,a4]=textread('test1.txt','%s%s%s%s','headerlines',4)说明：%s可以是其他形式，跟读入的数据类型有关，比如这里也可以用%n,%f等。

Fluent后处理原创经验一、前言：由于时间关系，我一直没有学习fluent的相关的后处理软件，有几次虽然想学tocplot，但是总觉得好难上手……本科学习的时候，出于爱好，学了一些网页制作方面的软件photoshop、flash等，上研究生之后学了matlab等，在充分利用我原先学过的软件，并把它们很好地结合之后，我顺利地完成了fluent计算完毕之后的一些简单的后处理任务。

如果你以前的经历和我一样，学过一些图像处理方面的软件，用过matlab，会excell，而且对后处理数据要求不高，仅限于二维的数值处理，也许这篇文章对你会有所帮助。

当然我这个方法比较笨。

大连理工大学:Haiong2004/12/21 二、Fluent自带后处理功能与本方法将要介绍的比较Fluent自带后处理本文将要介绍的方法直接用fluent读出的xy图 Matlab绘出的xy图绘出的图形很粗，如果将这样的多条曲线重叠在一起，可能看不清楚清晰，而且可以充分利用matlab的绘图功能，得到你想要的效果Fluent自带的后处理功能做出的动画效果不清晰而且如果长宽比较大，则不能充分利用视窗好处是比较节省时间能做出较为清晰的图片，动画作出的图片动画可以充分利用视窗，将不必要的剪除方法比较笨，耗时较多,需要撑握多个软件，所以针对的使用者是已经学过在使用此方法时需要用到的软件三、用Matlab绘xy图出的文件的名字（此处为：wantmyplot，后缀默认）和选择你要保存的文件夹。

选择“所有文件”，选中wantmyplot文件，双击，出现下图：观察预览文件框里的数据，可以发现前4行为我们不需要的文本文件，因此在“导入起始行（R）”中输入“5”，点击完成。

出行如下左图：3）打开Matlab.在”Command Window”中输入”x=[]”。

4）切换到Excell窗口，按住ctrl+end，当前单元到最后一行，移动上下左右键使当前单元为A1001，如上图右图黑框。

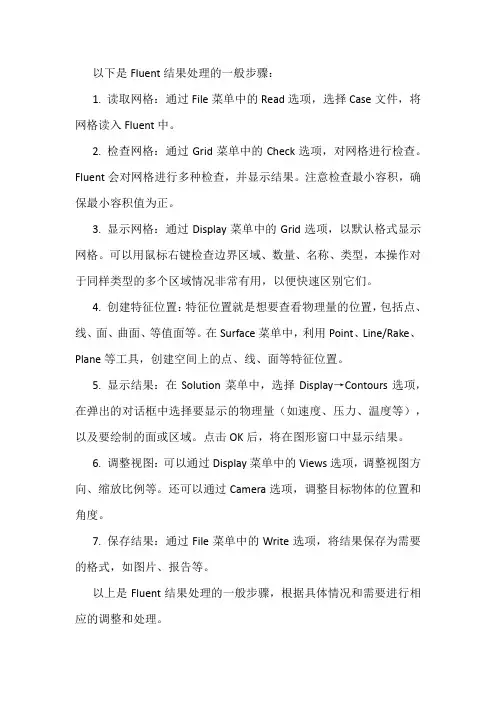

以下是Fluent结果处理的一般步骤：
1. 读取网格：通过File菜单中的Read选项，选择Case文件，将网格读入Fluent中。

2. 检查网格：通过Grid菜单中的Check选项，对网格进行检查。

Fluent会对网格进行多种检查，并显示结果。

注意检查最小容积，确保最小容积值为正。

3. 显示网格：通过Display菜单中的Grid选项，以默认格式显示网格。

可以用鼠标右键检查边界区域、数量、名称、类型，本操作对于同样类型的多个区域情况非常有用，以便快速区别它们。

4. 创建特征位置：特征位置就是想要查看物理量的位置，包括点、线、面、曲面、等值面等。

在Surface菜单中，利用Point、Line/Rake、Plane等工具，创建空间上的点、线、面等特征位置。

5. 显示结果：在Solution菜单中，选择Display→Contours选项，在弹出的对话框中选择要显示的物理量（如速度、压力、温度等），以及要绘制的面或区域。

点击OK后，将在图形窗口中显示结果。

6. 调整视图：可以通过Display菜单中的Views选项，调整视图方向、缩放比例等。

还可以通过Camera选项，调整目标物体的位置和角度。

7. 保存结果：通过File菜单中的Write选项，将结果保存为需要的格式，如图片、报告等。

以上是Fluent结果处理的一般步骤，根据具体情况和需要进行相应的调整和处理。

第四章Fluent后处理利用FLUENT 提供的图形工具可以很方便的观察CFD 求解结果，并得到满意的数据和图形，用来定性或者定量研究整个计算。

本章将重点介绍如何使用这些工具来观察您的计算结果。

1 生成基本图形在FLUENT中能够方便的生成网格图、等值线图、剖面图,速度矢量图和迹线图等图形来观察计算结果。

下面将介绍如何产生这些图形。

一、生成网格图生成网格或轮廓线视图的步骤(1)打开网格显示面板菜单：Display –〉Grid...图4-1 网格显示对话框(2)在表面列表中选取表面。

点击表面列表下的Outline 按钮来选择所有“外”表面。

如果所有的外表面都已经处于选中状态，单击该按钮将使所有外表面处于未选中的状态。

点击表面列表下的Interior 按钮来选择所有“内”表面。

同样，如果所有的内表面都已经处于选中状态，单击该按钮将使所有内表面处于未选中的状态。

(3)根据需要显示的内容，可以选择进行下列步骤：1)显示所选表面的轮廓线，在图4-1所示的对话框中进行如下设置：在Options 项选择Edges，在Edge Type 中选择Outline。

2)显示网格线,在Options 选择Edges，在Edge Type 中选择ALL。

3)绘制一个网格填充图形,在Options 选择Faces。

显示选中面的网格节点,在Options 选择Nodes。

(4)设置网格和轮廓线显示中的其它选项。

(5)单击Display 按钮，就可以在激活的图形窗口中绘制选定的网格和轮廓线。

二、绘制等值线和轮廓图生成等值线和轮廓的步骤：通过图4-2 所示的等值线对话框来生成等值线和轮廓。

菜单：Display –〉Contours...图4-2 等值线对话框生成等值线或轮廓的基本步骤如下：(1) 在Contours Of 下拉列表框中选择一个变量或函数作为绘制的对象。

首先在上面的列表中选择相关分类；然后在下面的列表中选择相关变量。

在图的图的标题栏上右键，先在page setup中选择color，然后选copy to clipboard 就可以了，不用截图。

你可以这样子，没必要colormap一定非得在左边，是吧？如果你的模型是扁长型的话，你可以这样子：在fluent中display>options ,在option panel中的右下角，在colormap alignment 中选bottom。

然后在显示的图形界面中将图放大，并将其拖到靠近colormap的地方，再继续我之前帖子中的操作就可以了。

数据可以在显示图形时调整好，然后不要关闭调整好的窗口，连续导入不同的数据进行显示就可以了..或者可以采用tecplot来进行后处理，图片会漂亮些....File-hardcopy-调整一下即可不用改，复制到word里背景直接就变成白色了生成图片使用file下的hardcopy命令，有一个选项是背景色翻转，你虽然看到的是黑色，输出图片背景是白色的。

还有一种方式就是显示也希望是白色背景，使用命令display>set>colors>background把gambit的背景变成白色在edit的default的graphic的windows-background-color中把black修改成white,然后modifyf luent中默认的图形背景颜色为黑色，这对于要发表的图形很不利，因此很多人希望背景为白色，那么可以使用如下命令：Lfile－》hardcopy设置格式选择为jpg，color选项之后save那么图形就是希望的白色背景。

我发现似乎转化成jpg之后没有运行时候显示的清晰，略微模糊一些，大家可以实验其他设置选择，以求得最好的效果zV>3}D另外可以在控制台命令行输入display/set/color回车之后就显示哪些可以设置的选择，敲进比如background之后就可以改变了，提醒一下单纯改变背景为黑色会使得legnd变成一个梯子，其数字会消失。

FLUENT模拟中的关键问题与数据后处理以混合问题为例：一、自定义函数（p57）使用命令：Define>Custom Field Function打开自定义函数设计对话框：以定义速度水头为例：显示自定义函数的数值分布：使用命令：Display>Contours…取消Filled选项，保留其它默认设置，点击Display点击Close,结果见下图：二、使用二阶离散化方法重新计算为了提高计算精度，对于计算当中的变量可以在离散格式中，提高其精度：1）使用命令：Solve>Controls>Solution在条目下，选择能量项，并选择，此时要修改相应的能量方程的松弛因子为 0.8。

点击OK。

2）再进行200次计算：得到的结果明显改善：提高精度后的结果和前的结果比较三、 自适应网格FLUENT 设置自适应网格的目的是为了提高计算精度。

1. Display>contours…，选择温度作为显示对象；2. 取消node values 选项，再点击display ，看到单元边界不光滑，即梯度很大，其范围也会显示出来；从图中可以明显的看到，单元间边界很不光滑了。

为了改进梯度变化较大的区域的精度，我们必须建立梯度比较大的网格组合，以便于细分网格，提高计算精度。

3.在contours of 下拉菜单中，选择adption…和adaption function;显示用于改进计算精度的网格图：取消node values选项；点击display;4.把梯度范围大于0.01的显示出来，取消Options项下的Auto Range,设定min为0.01，把梯度大于0.01的边界节点显示出来：如果把min设置为0.005，网格数量明显增加：5.对高温度梯度的范围进行改进：使用Adapt>Gradient对计算区域重新修正；取消上表中的Coarsen选项，点击Compute，Fluent将修正Min和Max,把threshold值改为0.01,点击Mark，这时实际上对比较高梯度的网格节点进行了标记。

FLUENT 12 后处理技巧Results1 Graphics and Animations1）Contours（等值线图）> Options（显示选项）Filled（云图，一般要勾选）Node Values（节点值，一般要勾选）Global Range（全局范围，一般要勾选）Auto Range（自动区域，一般要勾选）> Contours of（选择等值线图类型）Density（密度，默认为密度Density）Velocity（速度，默认为速度值Velocity Magnitude）Pressure（等压线，默认为静压Static Pressure）Temperature（等温线，默认为静温Static Temperature）Turbulence（湍流，默认为湍动能Turbulence Kinetic Energy）Acoustics（声学，默认为分贝（dB）Acoustic Power Level）> Setup（默认为1，一般不能修改）> Levels（设定显示等值线的数目）> Surfaces（点击选择要显示等值线的曲面）> New Surfaces →Iso-Surface（创建等值切割面或观测面）Surface of Constant（点选Mesh →点选X-Coordinate、Y-Coordinate或Z-Coordinate）Iso-Values（设定等值切割面或观测面的值）New Surfaces Name（设定等值观测面的名字）→点击Create按钮→点击Close按钮→点击Display按钮→点击Close按钮2）Vectors（速度矢量图）> Options（显示选项）Global Range（全局范围，一般要勾选）Auto Range（自动区域，一般要勾选）Auto Scale（自动缩放，一般要勾选）> Vectors of（选择速度矢量图变量）Velocity（绝对速度矢量图）Relative Velocity（相对速度矢量图）> Color by（选择颜色变量）Velocity（速度颜色变量）Velocity Magnitude（速度大小值）> Style（矢量线类型，默认为arrow）> Scale（矢量杯放大倍数，即有向线段长度，默认为1，一般不修改）> Skip（矢量密集程度，其值越大密集度越小，默认为0，一般不修改）> Surfaces（点击选择要显示速度矢量图的曲面）> New Surfaces →Iso-Surface（创建等值切割面或观测面）→点击Display按钮→点击Close按钮3）Path lines（流线图）> Options（显示选项）Node Values（节点值，一般要勾选）Auto Range（自动区域，一般要勾选）Draw Mesh（勾选→弹出网格显示对话框→在options项点选Edges →在Edge Type 项点选Feature）> Style（点选line直线显示）> Color by（点选颜色变量）Particle VariableParticle ID> Release from surfaces（点选释放流线的曲面）> Pulse Mode（脉冲模式）Continuous（连续）Single（单个）> New Surfaces →Iso-Surface（创建等值切割面或观测面）→点击Display按钮显示流线图→点击Pulse按钮显示动态流动过程2 Plots1）XY Plot（画XY曲线图）> Options（显示选项）Node Values（节点值，勾选）Position on X（X位置，勾选）Auto Range（自动区域，勾选）Write to File（将数据写出到.xy文件，可用写字板等打开）> Y Axis Function（Y轴函数，可选择速度、压力、温度、声学等）> X Axis Function（X轴函数，默认为方向向量Direction Vector）> Surfaces（点击选择要显示等值线的曲面）> New Surfaces →Iso-Surface（创建等值切割面或观测面）→点击Plot按钮显示XY曲线图2）Histogram（直方图）> Options（显示选项）Auto Range（自动区域，一般要勾选）Global Range（全局范围，一般要勾选）> Histogram of（点选直方图变量）Pressure（压力，默认为静压Static Pressure）> Divisions（部分，设定直方图的个数）> Zones（点选计算域）> Zones Type（点选计算域类型）3）File（文件）> Plot Title（图名）> Legend Title（图例标题）> Legend Entries（图例入口）3 Reports1）Fluxes（通量）> Options（显示选项）Mass Flow Rate（质量流率通量）Total Heat Transfer Rate（总传热速率通量）> Legend Entries（图例入口）> Legend Entries（图例入口）2）Surface Integrals（积分或平均值）> Report Type（报告变量类型）Area（面积）Area-Weighted Average（面积平均值，勾选）Facet Average（平面平均值）Face Minimum（平面最小值）Integral（积分）Facet Maximum（平面最大值）Flow Rate（流率）Integral（积分）Mass Flow Rate（质量流率）Mass-Weighted Average（质量平均值）Standard Deviation（标准偏差）Sum（总和）Vertex Average（顶点平均值）Vertex Minimum（顶点最小值）Vertex Maximum（顶点最大值）V olume Flow Rate（体积流率）> Field Variable（场变量）> Surface Type（报告曲面）> Surface Type（报告曲面类型）> Mass-Weighted Average（显示质量平均值）→点击Compute按钮4 PictureFile →save picture> Format（图片格式）EPS、JPEG、PPM、TIFF、PNG> Coloring（着色）Color（彩色图）Gray Scale（灰度图）Monochrome（单色图）> Width（报告曲面）> File Type（文件类型）Raster（位图）Vector（矢量图）>Resolution（分辨率）DPI（分辨率，默认为75）Width（宽度，默认为960）Height（高度，默认为720）> Options（显示选项）Landscape Orientation（横向）White Background（白色背景）→点击Preview按钮预览图片→点击Save按钮保持图片5 DisplayDisplay →Views> Views（视图模式）back、bottom、front、isometric、left、right、top > Mirror Plane（镜像对称面）> Save Name（保存文件名）→点击Apply按钮。

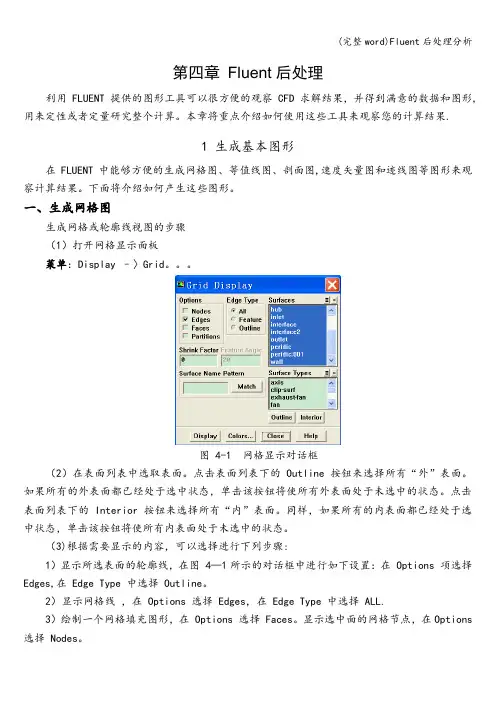

第四章Fluent后处理利用 FLUENT 提供的图形工具可以很方便的观察 CFD 求解结果，并得到满意的数据和图形,用来定性或者定量研究整个计算。

本章将重点介绍如何使用这些工具来观察您的计算结果.1 生成基本图形在FLUENT中能够方便的生成网格图、等值线图、剖面图,速度矢量图和迹线图等图形来观察计算结果。

下面将介绍如何产生这些图形。

一、生成网格图生成网格或轮廓线视图的步骤（1）打开网格显示面板菜单：Display –〉Grid。

图 4-1 网格显示对话框（2）在表面列表中选取表面。

点击表面列表下的 Outline 按钮来选择所有“外”表面。

如果所有的外表面都已经处于选中状态，单击该按钮将使所有外表面处于未选中的状态。

点击表面列表下的 Interior 按钮来选择所有“内”表面。

同样，如果所有的内表面都已经处于选中状态，单击该按钮将使所有内表面处于未选中的状态。

（3)根据需要显示的内容，可以选择进行下列步骤:1）显示所选表面的轮廓线，在图 4—1所示的对话框中进行如下设置：在 Options 项选择Edges,在 Edge Type 中选择 Outline。

2）显示网格线，在 Options 选择 Edges，在 Edge Type 中选择 ALL.3）绘制一个网格填充图形，在 Options 选择 Faces。

显示选中面的网格节点，在Options 选择 Nodes。

(4)设置网格和轮廓线显示中的其它选项.(5）单击 Display 按钮，就可以在激活的图形窗口中绘制选定的网格和轮廓线。

二、绘制等值线和轮廓图生成等值线和轮廓的步骤：通过图 4—2 所示的等值线对话框来生成等值线和轮廓.菜单:Display –〉Contours..。

图 4—2 等值线对话框生成等值线或轮廓的基本步骤如下：(1) 在 Contours Of 下拉列表框中选择一个变量或函数作为绘制的对象。

首先在上面的列表中选择相关分类；然后在下面的列表中选择相关变量。

FLUENT模拟中的关键问题与数据后处理以混合问题为例：一、自定义函数（p57）使用命令：Define>Custom Field Function打开自定义函数设计对话框：以定义速度水头为例：显示自定义函数的数值分布：使用命令：Display>Contours…取消Filled选项，保留其它默认设置，点击Display点击Close,结果见下图：二、使用二阶离散化方法重新计算为了提高计算精度，对于计算当中的变量可以在离散格式中，提高其精度：1）使用命令：Solve>Controls>Solution在条目下，选择能量项，并选择，此时要修改相应的能量方程的松弛因子为 0.8。

点击OK。

2）再进行200次计算：得到的结果明显改善：提高精度后的结果和前的结果比较三、 自适应网格FLUENT 设置自适应网格的目的是为了提高计算精度。

1. Display>contours…，选择温度作为显示对象；2. 取消node values 选项，再点击display ，看到单元边界不光滑，即梯度很大，其范围也会显示出来；从图中可以明显的看到，单元间边界很不光滑了。

为了改进梯度变化较大的区域的精度，我们必须建立梯度比较大的网格组合，以便于细分网格，提高计算精度。

3.在contours of 下拉菜单中，选择adption…和adaption function;显示用于改进计算精度的网格图：取消node values选项；点击display;4.把梯度范围大于0.01的显示出来，取消Options项下的Auto Range,设定min为0.01，把梯度大于0.01的边界节点显示出来：如果把min设置为0.005，网格数量明显增加：5.对高温度梯度的范围进行改进：使用Adapt>Gradient对计算区域重新修正；取消上表中的Coarsen选项，点击Compute，Fluent将修正Min和Max,把threshold值改为0.01,点击Mark，这时实际上对比较高梯度的网格节点进行了标记。

fluent 激光熔覆后处理
激光熔覆后处理是确保激光熔覆层质量的重要步骤，主要包括以下方面：
1.去除熔覆层表面的氧化物和杂质，以获得光滑、致密的熔覆
层表面。

2.对熔覆层进行热处理，以消除内应力、细化组织、提高力学
性能。

3.进行涂层和喷丸强化处理，以提高熔覆层的耐磨性、耐腐蚀
性和抗疲劳性能。

具体来说，在fluent软件中进行激光熔覆后处理，可以采用以下步骤：
1.打开fluent软件，并导入激光熔覆模拟结果。

2.检查模拟结果的准确性和可靠性，确保模拟结果符合实际工
况和实验条件。

3.提取熔覆层的表面数据，并进行后处理分析。

可以使用fluent
软件提供的后处理工具，如云图、等值线、矢量图等，对表面数据进行处理和分析。

4.根据后处理结果，对熔覆层的表面质量和性能进行评估，并
提出改进措施。

5.导出后处理结果，并生成报告或图表，以便于分析和比较。

总之，激光熔覆后处理是确保熔覆层质量的重要步骤，通过
采用适当的后处理方法和分析工具，可以获得更加准确和可靠的结果，并为实际生产提供指导。
