标题：掌握Fluent中的CFD Post使用方法导语：Fluent是一款广泛应用于流体力学仿真的软件，而CFD Post则是其后处理工具，具有强大的可视化和数据分析功能。
本文将介绍Fluent中CFD Post的基本使用方法，希望对初学者有所帮助。
一、CFD Post的基本概念1. CFD Post是Fluent的一个后处理工具，用于对模拟结果进行可视化和数据分析。
2. 它提供了丰富的后处理功能，能够直观地展现流场变化、压力分布、速度分布等信息。
3. CFD Post支持多种数据格式的导入和导出，方便与其他软件进行数据交换和处理。
二、CFD Post的基本操作1. 数据导入：使用CFD Post前，首先需要将Fluent计算得到的结果数据导入到CFD Post中进行后处理。
2. 数据处理：在CFD Post中，可以对导入的数据进行剖面切割、矢量图绘制、数据提取等处理操作。
3. 可视化展示：CFD Post提供了丰富的可视化功能，可以绘制流线、等压线、速度云图等直观展现流场情况。
4. 数据分析：除了可视化展示外，CFD Post还支持对数据进行统计分析、剖面比较等操作，帮助用户更深入地了解流场特性。
三、CFD Post的高级功能1. 用户自定义：CFD Post支持用户自定义脚本，可以根据具体需求编写脚本进行特定的数据处理和可视化操作。
2. 批量处理：对于大量数据的后处理需求，CFD Post提供了批量处理的功能，可以自动化处理多个案例的后处理任务。
3. 数据交互：通过CFD Post，用户可以将后处理结果导出为图片、动画、数据文件等格式，方便用于报告撰写和结果共享。
结语：CFD Post作为Fluent的重要组成部分，具有丰富的功能和灵活的操作方式，能够帮助工程师更直观地了解流体仿真计算结果。
通过本文的介绍，相信读者能够更好地掌握CFD Post的使用方法，为后续的工程仿真工作提供帮助。
（以上仅为示例内容，不代表实际情况，具体操作以软件冠方指南为准）四、CFD Post的工程应用案例1. 空气动力学分析：在航空航天领域，工程师经常使用CFD Post对飞行器的气动特性进行分析和优化。
关于fluent的后处理一关于fluent的后处理(一)2010-05-15 19：06用matlab直接读取excel 文件里的数据可以用matlab直接读取excel文件里的数据，用xlsread()函数，具体可见help xlsread一将excel数据导入直接将下面三句话导入[filename,pathname]=uigetfile('*.xls')；%寻找源文件file=[pathname filename]；%赋名x=xlsread(file)；%格式转换为矩阵之后就用x来代表导入的这个矩阵。
如excel里输入了1 23 45 6如下命令x(1,：)ans=1 23二txe文件导入假定名为test.txt的文件中以下为文件内容"你好,我的数据欢迎来到动力学与控制技术论坛 111 111 1111 222 222 2222 333 333 3333 444 444 4444 555 555 5555"这样的文件怎么读入数据呢?方法有多种，现举两个比较简单实用的。
方法一：在文件菜单中选择file/import data，按照提示进行操作至结束。
在command窗口中输入whos Name Size Bytes Class data 5x4 160 double array textdata 4x1 300 cell array Grand total is 54 elements using 460 bytes data data=1 11 111 1111 222 222 2222 333 333 3333 444 444 4444 555 555 5555 textdata textdata='你好''欢迎来到''动力学与控制技术论坛'''方法二：[a1,a2,a3,a4]=textread('test1.txt','%s%s%s%s','headerlines',4)说明：%s可以是其他形式，跟读入的数据类型有关，比如这里也可以用%n,%f等。

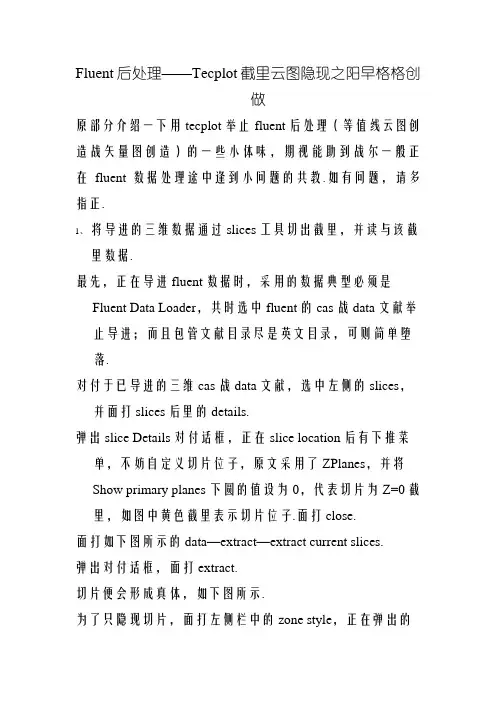

Fluent后处理——Tecplot截里云图隐现之阳早格格创做原部分介绍一下用tecplot举止fluent后处理（等值线云图创造战矢量图创造）的一些小体味，期视能助到战尔一般正在fluent数据处理途中逢到小问题的共教.如有问题，请多指正.1、将导进的三维数据通过slices工具切出截里，并读与该截里数据.最先，正在导进fluent数据时，采用的数据典型必须是Fluent Data Loader，共时选中fluent的cas战data文献举止导进；而且包管文献目录尽是英文目录，可则简单堕落.对付于已导进的三维cas战data文献，选中左侧的slices，并面打slices后里的details.弹出slice Details对付话框，正在slice location后有下推菜单，不妨自定义切片位子，原文采用了ZPlanes，并将Show primary planes 下圆的值设为0，代表切片为Z=0截里，如图中黄色截里表示切片位子.面打close.面打如下图所示的data—extract—extract current slices.弹出对付话框，面打extract.切片便会形成真体，如下图所示.为了只隐现切片，面打左侧栏中的zone style，正在弹出的对付话框中，将slice：Z=0上头的真质局部与消采用，如下图.选中左侧栏中的contour，云图便会隐现出去（vector共理）.视角不妨自由安排.至此，读与切片数据完毕.2、怎么样没有让云图像受了一层雾普遍，使其颜色更陈素？如下图，云图颜色没有陈明.与消下图中lighting选项，云图颜色回复明明.3、建整等值线云图不妨瞅到默认的云图比较细糙，如果有需要的话，不妨对付其举止建整，让图瞅起去越收佳瞅.面打contour后里的details大概单打左侧的legend box，正在弹出的对付话框中第两止采用末尾一栏legend，正在alignment后有个下推菜单，不妨采用vertical大概horizontal，意义是legend box的排布办法是笔曲大概者火仄，不妨根据需要采用.原文将其选为horizontal，如下图.删大level skip的值不妨收缩legend box，使其正在绘布范畴内；单打legend box，弹出对付话框，面选第一个type 不妨去掉其周围框线；Number font以及header font周围不妨改变legend box隐现字体、大小等等，不妨根据做图需要采用.着沉道一下set level.依旧是Contour&Multicoloring details 对付话框，面打第两止的第一项level and color，面打Set levels，正在弹出的对付话框中可将number of levels的值改大一面，面打OK.不妨创造那样云图中颜色的过度便会仄慢，瞅起去更佳瞅.最后得到如下图所示的等值线云图.4、正在legend box 的题头加上单位第两种要领，单打legend box，与消Header勾选项.面打菜单栏中的insert—text，而后编写text中的真质（随意编写），树立字体大小等，OK.。
Fluent后处理原创经验一、前言：由于时间关系，我一直没有学习fluent的相关的后处理软件，有几次虽然想学tocplot，但是总觉得好难上手……本科学习的时候，出于爱好，学了一些网页制作方面的软件photoshop、flash等，上研究生之后学了matlab等，在充分利用我原先学过的软件，并把它们很好地结合之后，我顺利地完成了fluent计算完毕之后的一些简单的后处理任务。
如果你以前的经历和我一样，学过一些图像处理方面的软件，用过matlab，会excell，而且对后处理数据要求不高，仅限于二维的数值处理，也许这篇文章对你会有所帮助。
当然我这个方法比较笨。
大连理工大学:Haiong2004/12/21 二、Fluent自带后处理功能与本方法将要介绍的比较Fluent自带后处理本文将要介绍的方法直接用fluent读出的xy图 Matlab绘出的xy图绘出的图形很粗，如果将这样的多条曲线重叠在一起，可能看不清楚清晰，而且可以充分利用matlab的绘图功能，得到你想要的效果Fluent自带的后处理功能做出的动画效果不清晰而且如果长宽比较大，则不能充分利用视窗好处是比较节省时间能做出较为清晰的图片，动画作出的图片动画可以充分利用视窗，将不必要的剪除方法比较笨，耗时较多,需要撑握多个软件，所以针对的使用者是已经学过在使用此方法时需要用到的软件三、用Matlab绘xy图出的文件的名字（此处为：wantmyplot，后缀默认）和选择你要保存的文件夹。
选择“所有文件”，选中wantmyplot文件，双击，出现下图：观察预览文件框里的数据，可以发现前4行为我们不需要的文本文件，因此在“导入起始行（R）”中输入“5”，点击完成。
出行如下左图：3）打开Matlab.在”Command Window”中输入”x=[]”。
4）切换到Excell窗口，按住ctrl+end，当前单元到最后一行，移动上下左右键使当前单元为A1001，如上图右图黑框。
在图的图的标题栏上右键，先在page setup中选择color，然后选copy to clipboard 就可以了，不用截图。
你可以这样子，没必要colormap一定非得在左边，是吧？如果你的模型是扁长型的话，你可以这样子：在fluent中display>options ,在option panel中的右下角，在colormap alignment 中选bottom。
然后在显示的图形界面中将图放大，并将其拖到靠近colormap的地方，再继续我之前帖子中的操作就可以了。
数据可以在显示图形时调整好，然后不要关闭调整好的窗口，连续导入不同的数据进行显示就可以了..或者可以采用tecplot来进行后处理，图片会漂亮些....File-hardcopy-调整一下即可不用改，复制到word里背景直接就变成白色了生成图片使用file下的hardcopy命令，有一个选项是背景色翻转，你虽然看到的是黑色，输出图片背景是白色的。
还有一种方式就是显示也希望是白色背景，使用命令display>set>colors>background把gambit的背景变成白色在edit的default的graphic的windows-background-color中把black修改成white,然后modifyf luent中默认的图形背景颜色为黑色，这对于要发表的图形很不利，因此很多人希望背景为白色，那么可以使用如下命令：Lfile－》hardcopy设置格式选择为jpg，color选项之后save那么图形就是希望的白色背景。
我发现似乎转化成jpg之后没有运行时候显示的清晰，略微模糊一些，大家可以实验其他设置选择，以求得最好的效果zV>3}D另外可以在控制台命令行输入display/set/color回车之后就显示哪些可以设置的选择，敲进比如background之后就可以改变了，提醒一下单纯改变背景为黑色会使得legnd变成一个梯子，其数字会消失。
FLUENT模拟中的关键问题与数据后处理以混合问题为例：一、自定义函数（p57）使用命令：Define>Custom Field Function打开自定义函数设计对话框：以定义速度水头为例：显示自定义函数的数值分布：使用命令：Display>Contours…取消Filled选项，保留其它默认设置，点击Display点击Close,结果见下图：二、使用二阶离散化方法重新计算为了提高计算精度，对于计算当中的变量可以在离散格式中，提高其精度：1）使用命令：Solve>Controls>Solution在条目下，选择能量项，并选择，此时要修改相应的能量方程的松弛因子为 0.8。
点击OK。
2）再进行200次计算：得到的结果明显改善：提高精度后的结果和前的结果比较三、 自适应网格FLUENT 设置自适应网格的目的是为了提高计算精度。
1. Display>contours…，选择温度作为显示对象；2. 取消node values 选项，再点击display ，看到单元边界不光滑，即梯度很大，其范围也会显示出来；从图中可以明显的看到，单元间边界很不光滑了。
为了改进梯度变化较大的区域的精度，我们必须建立梯度比较大的网格组合，以便于细分网格，提高计算精度。
3.在contours of 下拉菜单中，选择adption…和adaption function;显示用于改进计算精度的网格图：取消node values选项；点击display;4.把梯度范围大于0.01的显示出来，取消Options项下的Auto Range,设定min为0.01，把梯度大于0.01的边界节点显示出来：如果把min设置为0.005，网格数量明显增加：5.对高温度梯度的范围进行改进：使用Adapt>Gradient对计算区域重新修正；取消上表中的Coarsen选项，点击Compute，Fluent将修正Min和Max,把threshold值改为0.01,点击Mark，这时实际上对比较高梯度的网格节点进行了标记。
FLUENT模拟中的关键问题与数据后处理以混合问题为例：一、自定义函数（p57）使用命令：Define>Custom Field Function打开自定义函数设计对话框：以定义速度水头为例：显示自定义函数的数值分布：使用命令：Display>Contours…取消Filled选项，保留其它默认设置，点击Display点击Close,结果见下图：二、使用二阶离散化方法重新计算为了提高计算精度，对于计算当中的变量可以在离散格式中，提高其精度：1）使用命令：Solve>Controls>Solution在条目下，选择能量项，并选择，此时要修改相应的能量方程的松弛因子为 0.8。
点击OK。
2）再进行200次计算：得到的结果明显改善：提高精度后的结果和前的结果比较三、 自适应网格FLUENT 设置自适应网格的目的是为了提高计算精度。
1. Display>contours…，选择温度作为显示对象；2. 取消node values 选项，再点击display ，看到单元边界不光滑，即梯度很大，其范围也会显示出来；从图中可以明显的看到，单元间边界很不光滑了。
为了改进梯度变化较大的区域的精度，我们必须建立梯度比较大的网格组合，以便于细分网格，提高计算精度。
3.在contours of 下拉菜单中，选择adption…和adaption function;显示用于改进计算精度的网格图：取消node values选项；点击display;4.把梯度范围大于0.01的显示出来，取消Options项下的Auto Range,设定min为0.01，把梯度大于0.01的边界节点显示出来：如果把min设置为0.005，网格数量明显增加：5.对高温度梯度的范围进行改进：使用Adapt>Gradient对计算区域重新修正；取消上表中的Coarsen选项，点击Compute，Fluent将修正Min和Max,把threshold值改为0.01,点击Mark，这时实际上对比较高梯度的网格节点进行了标记。
Fluent后处理第四章Fluent后处理利⽤FLUENT 提供的图形⼯具可以很⽅便的观察CFD 求解结果，并得到满意的数据和图形，⽤来定性或者定量研究整个计算。
本章将重点介绍如何使⽤这些⼯具来观察您的计算结果。
1 ⽣成基本图形在FLUENT中能够⽅便的⽣成⽹格图、等值线图、剖⾯图,速度⽮量图和迹线图等图形来观察计算结果。
下⾯将介绍如何产⽣这些图形。
⼀、⽣成⽹格图⽣成⽹格或轮廓线视图的步骤(1)打开⽹格显⽰⾯板菜单：Display –〉Grid...图4-1 ⽹格显⽰对话框(2)在表⾯列表中选取表⾯。
点击表⾯列表下的Outline 按钮来选择所有“外”表⾯。
如果所有的外表⾯都已经处于选中状态，单击该按钮将使所有外表⾯处于未选中的状态。
点击表⾯列表下的Interior 按钮来选择所有“内”表⾯。
同样，如果所有的内表⾯都已经处于选中状态，单击该按钮将使所有内表⾯处于未选中的状态。
(3)根据需要显⽰的内容，可以选择进⾏下列步骤：1)显⽰所选表⾯的轮廓线，在图4-1所⽰的对话框中进⾏如下设置：在Options 项选择Edges，在Edge Type 中选择Outline。
2)显⽰⽹格线,在Options 选择Edges，在Edge Type 中选择ALL。
3)绘制⼀个⽹格填充图形,在Options 选择Faces。
显⽰选中⾯的⽹格节点,在Options 选择Nodes。
(4)设置⽹格和轮廓线显⽰中的其它选项。
(5)单击Display 按钮，就可以在激活的图形窗⼝中绘制选定的⽹格和轮廓线。
⼆、绘制等值线和轮廓图⽣成等值线和轮廓的步骤：通过图4-2 所⽰的等值线对话框来⽣成等值线和轮廓。
菜单：Display –〉Contours...图4-2 等值线对话框⽣成等值线或轮廓的基本步骤如下：(1) 在Contours Of 下拉列表框中选择⼀个变量或函数作为绘制的对象。
⾸先在上⾯的列表中选择相关分类；然后在下⾯的列表中选择相关变量。
fluent波高后处理Fluent波高后处理是一种流体动力学计算软件，广泛应用于航空航天、汽车工程、能源、环境工程等领域。
它具有强大的求解能力和丰富的后处理功能，能够对计算结果进行可视化和分析，帮助工程师更好地理解和优化设计。
在Fluent波高后处理中，主要包括流场可视化、数据提取和结果分析三个方面。
流场可视化是Fluent波高后处理的核心功能之一。
通过流场可视化，工程师可以直观地观察计算结果，了解流动的特性和变化趋势。
Fluent提供了多种可视化方式，如流线、矢量图、等值面等，可以根据需要选择不同的显示方式。
此外，还可以对流场进行动画演示，以更清晰地展示流动过程。
数据提取是Fluent波高后处理的重要功能之一。
在计算过程中，可以选择提取感兴趣的物理量，如压力、速度、温度等，并将其输出为数据文件。
这些数据文件可以用于进一步的分析和处理，比如绘制曲线、计算平均值等。
Fluent提供了丰富的数据提取选项，可以满足不同需求。
结果分析是Fluent波高后处理的关键环节之一。
通过对计算结果进行分析，可以得到流动的特征参数和性能指标，比如阻力系数、升力系数、湍流强度等。
这些指标可以用于评估设计的优劣，并为进一步优化提供依据。
Fluent提供了多种分析工具，如剪切线、涡旋识别等，可以帮助工程师深入了解流动的细节。
Fluent波高后处理是一种功能强大的流体动力学计算软件，具有流场可视化、数据提取和结果分析等多种功能。
它可以帮助工程师更好地理解和优化设计，提高工程效率和质量。
在实际应用中，工程师可以根据具体需求，灵活运用Fluent波高后处理的各种功能，从而获得准确、全面的计算结果，并为工程实践提供有力支持。
