初中数学人教版 三视图的画法 人教版

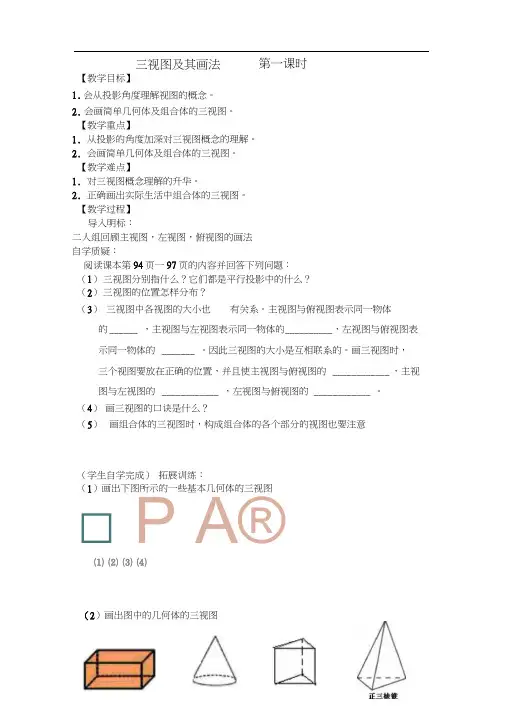

（2）画出图中的几何体的三视图【教学目标】1.会从投影角度理解视图的概念。

2.会画简单几何体及组合体的三视图。

【教学重点】1.从投影的角度加深对三视图概念的理解。

2.会画简单几何体及组合体的三视图。

【教学难点】1.对三视图概念理解的升华。

2.正确画出实际生活中组合体的三视图。

【教学过程】导入明标：二人组回顾主视图，左视图，俯视图的画法自学质疑：阅读课本第94页一97页的内容并回答下列问题：（1）三视图分别指什么？它们都是平行投影中的什么？（2）三视图的位置怎样分布？（3）三视图中各视图的大小也有关系。

主视图与俯视图表示同一物体的______ ，主视图与左视图表示同一物体的__________ ，左视图与俯视图表示同一物体的_______ 。

因此三视图的大小是互相联系的。

画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的____________ ，主视图与左视图的____________ ，左视图与俯视图的____________ 。

（4）画三视图的口诀是什么？（5）画组合体的三视图时，构成组合体的各个部分的视图也要注意（学生自学完成）拓展训练：（1）画出下图所示的一些基本几何体的三视图□ P A®⑴ ⑵ ⑶ ⑷三视图及其画法第一课时⑶•主视图、左视图、俯视图都是圆的几何体是()(A)圆锥(B)圆柱 (C)球 (D)空心圆柱(4)下图是一根钢管的直观图，画出它的三视图(5)画出下列几何体的三视图(6)画出下列几何体的三视图(7)如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图h n从正血看从正面看。

第二十九章投影与视图29.2 三视图课程标准课标解读1.会画直棱柱、圆柱、圆锥、球的主视图、左视图、俯视图，能判断简单物体的视图，并会根据视图描述简单的几何体。

2.了解直棱柱、圆锥的侧面展开图，能根据展开图想象和制作模型。

3.通过实例，了解上述视图与展开图在现实生活中的应用。

理解和掌握三视图的基本概念，能够画出棱柱、圆柱、圆锥、球的主视图，能够正确判断简单物体的三视图。

知识点01 三视图1.三视图有关的概念(1)视图：从某一方向观察一个物体时，所看到的平面图形叫作物体的一个视图。

(2)三视图：从3个互相垂直的方向观察物体，在正面内得到的由前向后观察物体的视图，叫作主视图；在水平面内得到的由上向下观察物体的视图，叫作俯视图；在侧面内得到的由左向右观察物体的视图，叫作左视图。

【微点拨】(1)视图的本质就是正投影；物体的主视图，等同于一束平行光线自物体的前方向后方照射，在正面投影面上得到的正投影；俯视图、左视图类似。

(2)三视图中的各视图，分别从不同方向表示物体的形状，三者结合能够较全面地反映物体的形状.2. 三视图之间的关系三视图的摆放一般是，主视图在左上方，它下方应是俯视图，左视图在右边.在物体的三视图中，主视图可反映出物体的长和高，俯视图可反映出物体的长和宽，左视图可反映出物体的高和宽.【微点拨】三视图中，主视图与俯视图表示同一物体的长；主视图与左视图表示同一物体的高；左视图与俯视图表示同一物体的宽.【即学即练1】如图所示的几何体，其主视图是（）A ．B ．C ．D ．【答案】A 【分析】从正面看所得到的图形即为主视图，据此求解即可．【详解】解：从正面看看到的是一个长方形，中间有两条竖着的虚线，即，故选A 知识点02 画三视图1.画几何体的三视图画一个几何体的三视图时，先观察几何体，判断出从3个方向看几何体得到的平面图形，即三视图；然后把三视图按照一定位置画出来。

画三视图时，一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，被其他部分遮挡而看不见的画成虚线，不能漏掉。

•三视图基本概念与性质•常见几何体三视图识别与绘制•组合体三视图分析与绘制技巧•复杂结构三视图解读与绘制方法目录•尺寸标注与规范在三视图中的应用•初中数学三视图解题策略与技巧01三视图基本概念与性质三视图定义及作用01020304主视图俯视图左视图作用正投影原理与特性正投影定义01正投影特性02正投影与中心投影的区别03视图间关系与转换长对正高平齐宽相等转换方法02常见几何体三视图识别与绘制长方体三视图正方体三视图识别方法030201长方体、正方体三视图圆锥三视图圆柱三视图主视图和左视图为三角形，俯视图为圆及圆心。

识别方法球体三视图主视图、左视图和俯视图均为圆形。

圆环三视图主视图和左视图为环形，俯视图为环形及圆心。

识别方法观察几何体的整体形状和轮廓线，确定各个视图的形状和尺寸。

同时，注意圆环内外圆的半径大小和位置关系。

03组合体三视图分析与绘制技巧视图选择根据组合体的形状和叠加方式，选择合适的视图表达，一般主视图选择最能反映组合体形状特征的方向。

叠加方式分析组合体是由哪些基本形体叠加而成，以及叠加的方式和位置关系。

尺寸标注注意各基本形体之间的定位尺寸和定形尺寸的标注，确保三视图的尺寸完整、清晰。

切割方式视图表达尺寸标注分析方法综合运用叠加和切割的分析方法，分析组合体的形状和位置关系。

视图选择根据组合体的形状和分析结果，选择合适的视图表达组合体的整体形状和细节特征。

尺寸标注注意各基本形体和切割面的尺寸标注，以及整体尺寸和细节尺寸的标注，确保三视图的尺寸全面、准确。

04复杂结构三视图解读与绘制方法相贯线的概念相贯线的性质相贯线的求法相贯线的应用实例截交线的概念截交线的性质截交线的求法截交线的应用实例组合体的三视图。

通过具体模型或图形展示组合体的结构特点及其三视图的绘制方法。

实例一切割体的三视图。

通过具体模型或图形展示切割体的结构特点及其三视图的绘制方法。

实例二相贯体和截交体的三视图。

通过具体模型或图形展示相贯体和截交体的结构特点及其三视图的绘制方法。

新人教版初中数学——视图与投影知识归纳及中考典型题解析一、投影1．投影在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图（1）主视图：从正面看得到的视图叫做主视图．（2）左视图：从左面看得到的视图叫做左视图．（3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法（1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．（2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图在判断几何体的三视图时，注意以下两个方面：（1）分清主视图、左视图与俯视图的区别；（2）看得见的线画实线，看不见的线画虚线．典例1【广西壮族自治区南宁市2019–2020学年七年级上学期期末数学试题】如图是从不同方向看某一几何体得到的平面图形，则这个几何体是A．圆锥B．长方体C．球D．圆柱【答案】D【解析】∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选D．【名师点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．1．如图所示的几何体的俯视图是A．B．C．D．考向二几何体的还原与计算解答此类问题时，首先要根据三视图还原几何体，再根据图中给出的数据确定还原后的几何体中的数据，最后根据体积或面积公式进行计算．典例2如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是A．B．C．D．【答案】D【解析】如图，左视图如下：，故选D．2．某一几何体的三视图均如图所示，则搭成该几何体的小正方体的个数为A．9 B．5C．4 D．33．如图是一零件的三视图，则该零件的表面积为A．15πcm2B．24πcm2C．51πcm2D．66πcm2考向三投影1．根据两种物体的影子判断其是在灯光下还是在阳光下的投影，关键是看这两种物体的顶端和其影子的顶端的连线是平行还是相交，若平行则是在阳光下的投影，若相交则是在灯光下的投影．2．光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终在物体的两侧．3．物体的投影分为中心投影和平行投影．典例3如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是A．①②③④B．④③②①C．④③①②D．②③④①【答案】C【解析】根据平行投影的规律以及电线杆从早到晚影子的指向规律，可知：俯视图的顺序为：④③①②，故选C．【名师点睛】本题主要考查平行投影的规律，掌握“就北半球而言，从早到晚物体影子的指向是：西–西北–北–东北–东”，是解题的关键．4．小明在太阳光下观察矩形木板的影子，不可能是A．平行四边形B．矩形C．线段D．梯形考向四立体图形的展开与折叠正方体展开图口诀：正方体展有规律，十一种类看仔细；中间四个成一行，两边各一无规矩；二三紧连错一个，三一相连一随意；两两相连各错一，三个两排一对齐；一条线上不过四，田七和凹要放弃；相间之端是对面，间二拐角面相邻．典例4如图是一个正方体的表面展开图，把展开图折叠成正方体后，与标号为1的顶点重合的是A．标号为2的顶点B．标号为3的顶点C．标号为4的顶点D．标号为5的顶点【答案】D【解析】根据正方体展开图的特点得出与标号为1的顶点重合的是标号为5的顶点．故选D．5．如图所示正方体的平面展开图是A．B．C．D．1．如图所示几何体的主视图是A．B．C．D．2．如图的几何体是由五个相同的小正方体组合面成的，从左面看，这个几何体的形状图是A．B．C．D．3．如图是一棵小树一天内在太阳下不同时刻的照片，将它们按时间先后顺序进行排列正确的是A．③—④—①—②B．②—①—④—③C．④—①—②—③D．④—①—③—②4．如图，某一时刻太阳光下，小明测得一棵树落在地面上的影子长为2.8米，落在墙上的影子高为1.2米，同一时刻同一地点，身高1.6米他在阳光下的影子长0.4米，则这棵树的高为A．6.2米B．10米C．11.2米D．12.4米5．如图，（1）是几何体（2）的___________视图．6．如图，某长方体的底面是长为4cm，宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，那么这个长方体的体积等于__________．7．如图是一个正方体的展开图，折叠成正方体后与“创”字相对的一面上的字是__________．8．一个几何体由12个大小相同的小正方体搭成，从上面看到的这个几何体的形状图如图所示，若小正方形中的数字表示在该位置小正方体的个数，则从正面看，一共能看到________个小正方体（被遮挡的不计）．9．画出如图所示物体的主视图、左视图、俯视图．10．【山东省威海市乳山市2019–2020学年九年级上学期期末数学试题】数学实践小组的同学利用太阳光下形成的影子测量大树的高度．在同一时刻下，他们测得身高为1．5米的同学立正站立时的影长为2米，大树的影子分别落在水平地面和台阶上．已知大树在地面的影长为2．4米，台阶的高度均为0．3米，宽度均为0．5米．求大树的高度AB．1．如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为A．B．C．D．2．某几何体的俯视图如图所示，图中数字表示该位置上的小正方体的个数，则这个几何体的主视图是A．B．C．D．3．如图是一个几何体的三视图，则这个几何体是A．三棱锥B．圆锥C．三棱柱D．圆柱4．如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为A．B．C．D．5．如图，是由棱长都相等的四个小正方体组成的几何体．该几何体的左视图是A．B．C．D．6．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同7．图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=A．x2+3x+2 B．x2+2 C．x2+2x+1 D．2x2+3x8．如图是由一个长方体和一个球组成的几何体，它的主视图是A．B．C．D．9．下列四个几何体中，主视图为圆的是A．B．C．D．10．一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是A．B．C．D．11．如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后，则关于新几何体的三视图描述正确的是A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变12．某个几何体的三视图如图所示，该几何体是A．B．C．D．13．下列哪个图形是正方体的展开图A．B．C．D．14．如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是A．B．C．D．15．在如图所示的几何体中，其三视图中有矩形的是_________．（写出所有正确答案的序号）16．如图是一个多面体的表面展开图，如果面F 在前面，从左面看是面B ，那么从上面看是面__________．（填字母）17．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为__________．1．【答案】D【解析】根据题意得：几何体的俯视图为，故选C ．【名师点睛】此题考查了简单组合体的三视图，熟练掌握几何体三视图的画法是解本题的关键．2．【答案】C【解析】从主视图看第一列有两个正方体，说明俯视图中的左边一列有两个正方体，主视图右边的一列有一个，说明俯视图中的右边一列有一个正方体，所以此几何体共有4个正方体．故选C．3．【答案】B【解析】由三视图知，该几何体是底面半径为3cm、高为4cm的圆锥体，则该圆锥的母线长为（cm），∴该零件的表面积为π•32+12•（2π•3）•5=9π+15π=24π（cm2），故选B．4．【答案】D【解析】A．将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B．将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C．将矩形木框立起与地面垂直放置时，形成的影子为线段，D．∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选D．【名师点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．5．【答案】B1．【答案】C【解析】从正面看，共有两列，第一列有两个小正方形，第二列有一个小正方形，在下方，只有选项C符合，故答案选择C．【名师点睛】本题考查的是三视图，比较简单，需要熟练掌握三视图的画法.2．【答案】D【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，故选D【名师点睛】本题考查了简单几何体的三视图，从左边看得到的图是左视图．3．【答案】B【解析】众所周知，影子方向的变化是上午时朝向西边，中午时朝向北边，下午时朝向东边；影子长短的变化是由长变短再变长，结合方向和长短的变化即可得出答案，故选B【名师点睛】本题主要考查影子的方向和长短变化，掌握影子的方向和长短的变化规律是解题的关键.4．【答案】D【解析】设从墙上的影子的顶端到树的顶端的垂直高度是x米，则1.60.4 2.8x，解得：x＝11.2，所以树高＝11.2+1.2＝12.4（米），故选D．【名师点睛】本题考查的是投影的知识，解本题的关键是正确理解题意、根据同一时刻物体的高度与其影长成比例求出从墙上的影子的顶端到树的顶端的垂直高度.5．【答案】俯【解析】在图中（1）是几何体（2）的俯视图．6．【答案】24cm3【解析】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故答案为：24cm3．7．【答案】园【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“创”与“园”是相对面．8．【答案】8【解析】一共看到的图形是3列，左边一列看到3个，中间一列看到2个，右边一列看到3个．则一共能看到的小正方体的个数是：3+2+3=8．故答案为：8．9．【解析】主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，据此画出看到的图形如图所示．10．【答案】3.45米【解析】延长DH交BC于点M，延长AD交BC于N．可求 3.4BM =，0.9DM =． 由1.50.92MN =，可得 1.2MN =． ∴ 3.4 1.2 4.6BN =+=． 由1.52 4.6AB =，可得 3.45AB =． 所以，大树的高度为3．45米．【名师点睛】考核知识点：平行投影.弄清平行投影的特点是关键.1．【答案】A【解析】它的俯视图为，故选A ．【名师点睛】本题考查了简单几何体的三视图，熟记常见几何体的三视图是解题关键． 2．【答案】B【解析】从正面看去，一共两列，左边有2竖列，右边是1竖列．故选B ．【名师点睛】本题考查了由三视图判断几何体，解题的关键是具有几何体的三视图及空间想象能力． 3．【答案】B【解析】由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选B ．【名师点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 4．【答案】D【解析】从上面看可得四个并排的正方形，如图所示：，故选D ．【名师点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图． 5．【答案】B【解析】该几何体的左视图只有一列，含有两个正方形．故选B ．【名师点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图所看的位置．6．【答案】C【解析】图①的三视图为：图②的三视图为：，故选C．【名师点睛】本题考查了由三视图判断几何体，解题的关键是学生的观察能力和对几何体三种视图的空间想象能力．7．【答案】A【解析】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2，故选A．【名师点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．8．【答案】C【解析】几何体的主视图为：，故选C．【名师点睛】此题考查了简单组合体的三视图，主视图即为从正面看几何体得到的视图．9．【答案】D【解析】A．主视图为正方形，不合题意；B．主视图为长方形，不合题意；C．主视图为三角形，不合题意；D．主视图为圆，符合题意，故选D．【名师点睛】此题考查了简单几何体的三视图，解决此类图的关键是由三视图得到立体图形．10．【答案】C【解析】几何体的俯视图是：，故选C．【名师点睛】本题考查了三视图的知识，俯视图是从物体的正面看得到的视图．11．【答案】A【解析】将正方体①移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变，故选A．【名师点睛】此题主要考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题关键．12．【答案】D【解析】由三视图可知：该几何体为圆锥．故选D．【名师点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．13．【答案】B【解析】根据正方体展开图的特征，选项A、C、D不是正方体展开图；选项B是正方体展开图．故选B．【名师点睛】此题主要考查了正方体的展开图，正方体展开图有11种特征，分四种类型，即：第一种：“1﹣4﹣1”结构，即第一行放1个，第二行放4个，第三行放1个；第二种：“2﹣2﹣2”结构，即每一行放2个正方形，此种结构只有一种展开图；第三种：“3﹣3”结构，即每一行放3个正方形，只有一种展开图；第四种：“1﹣3﹣2”结构，即第一行放1个正方形，第二行放3个正方形，第三行放2个正方形．14．【答案】B【解析】选项A和C带图案的一个面是底面，不能折叠成原几何体的形式；选项B能折叠成原几何体的形式；选项D折叠后下面带三角形的面与原几何体中的位置不同．故选B．【名师点睛】本题主要考查了几何体的展开图．解题时勿忘记正四棱柱的特征及正方体展开图的各种情形．注意做题时可亲自动手操作一下，增强空间想象能力．15．【答案】①②【解析】长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．【名师点睛】本题主要考查三视图的知识，熟练掌握常见几何体的三视图是解题的关键．16．【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．【名师点睛】考查了几何体的展开图，注意正方体的空间图形，从相对面入手，分析及解答问题．17．【答案】cm2【解析】该几何体是一个三棱柱，底面等边三角形的边长为2 cm，三棱柱的高为3，所以其左视图的面积为cm2），故答案为cm2．【名师点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．。
