LTE指标计算

LTEKPI指标详解
LTEKPI（Long Term Evolution Key Performance Indicator）是LTE（Long Term Evolution）网络设备的指标，指标用于衡量LTE网络的性能。

LTEKPI是通信运营商用于观察和分析LTE网络的性能，以确定是否满足客户的服务质量要求。

1.DLPR（下行平均比特率）：这个指标衡量平均每个用户通过下行链路接收的比特率。

DLPR是由用户每次活动的时间和比特率计算得出的。

2.ULPR（上行平均比特率）：此指标衡量平均每个用户通过上行链路发送的比特率。

ULPR是由用户每次活动的时间和比特率计算得出的。

3.TSW（时延）：这个指标衡量每次数据传输的总时延，从接收到最终的接收到目标。

4.RSRP（参考信号接收功率）：这个指标衡量发射机发出的参考信号及其附属信号的接收功率。

5.SINR（信噪比）：这个指标是指覆盖范围内用户的有效比特率与噪声功率的比率。

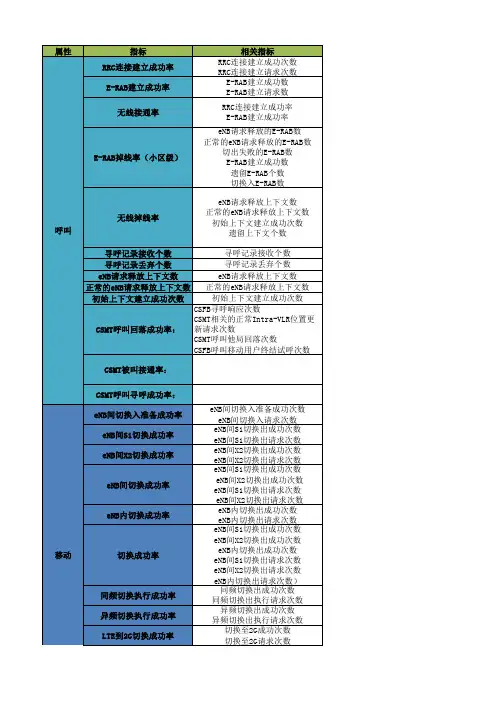

6.RRC设置成功率：这个指标衡量建立RRC连接的次数与尝试建立RRC连接的次数的比率。

7. Packet Loss：这个指标衡量字节数或分组数因为网络中的发送问题而丢失的比率。

8.RAB建立成功率：此指标衡量建立RAB连接的次数与尝试建立RAB 连接的次数的比率。

9.无线利用率：这是一个重要的指标。

1、FDD理论计算公式：一个时隙（0.5ms）内传输7个OFDM符号，即在1ms内传输14个OFDM符号，一个资源块（RB）有12个子载波（即每个OFDM在频域上也就是15KHZ），所以1ms内（2个RB）的OFDM个数为168个（14*12），它下行采用OFDM技术，每个OFDM包含6个bits，则20M带宽时下行速速为：<OFDM的bits数>*<1ms内的OFDM数>*<20M带宽的RB个数>*<1000ms/s>=6*168*100*1000=100800000bits/s=100Mb2、TDD理论计算公式：假设：带宽为20MHZ，TDD配比使用配置为1，即DL:UL:S=4:4：2，特殊时隙配置为DwPTS : Gp : UpPTS=10:2:2，子帧中下行控制信道占用3个符号，传输天线为2。

总10ms周期内，下行子帧有效数为4+10/14*2=5.4320MHZ带宽下：每帧中下行符号数为14*12*100*（4+10/14*2）=91200每帧中下行控制信道所占用的符号数为（3*12-2*2）*100*5.43=17371.4每帧中下行参考信号数目为16*100*5.43=8685.7每帧中用于同步的符号数为288每帧中PBCH符号数为（4*12-2*2）*6=264则每帧中下行的PDSCH符号数为91200-17371.4-8685.7-288-264=64951假设采用64QAM，码率为5/6，则速率为：（6*5/6*64951*2）/10ms=64.951Mbits/s其中6为64 QAM时每符号的比特数，5/6为码率，2为天线数RE：资源粒子 RB资源块1RB=7*12=84RE一个RB=12个子载波20M带宽：12*15*100=18000Hz，加2M保护带宽，不就是20M了嘛，不同的带宽不同的资源粒子数OFDM符号是在时域上说的，一个RE就是OFDM符号。

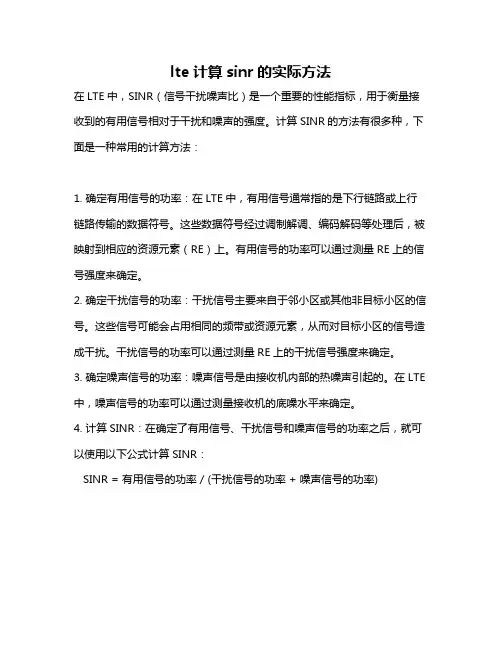

lte计算sinr的实际方法
在LTE中，SINR（信号干扰噪声比）是一个重要的性能指标，用于衡量接收到的有用信号相对于干扰和噪声的强度。

计算SINR的方法有很多种，下面是一种常用的计算方法：
1. 确定有用信号的功率：在LTE中，有用信号通常指的是下行链路或上行链路传输的数据符号。

这些数据符号经过调制解调、编码解码等处理后，被映射到相应的资源元素（RE）上。

有用信号的功率可以通过测量RE上的信号强度来确定。

2. 确定干扰信号的功率：干扰信号主要来自于邻小区或其他非目标小区的信号。

这些信号可能会占用相同的频带或资源元素，从而对目标小区的信号造成干扰。

干扰信号的功率可以通过测量RE上的干扰信号强度来确定。

3. 确定噪声信号的功率：噪声信号是由接收机内部的热噪声引起的。

在LTE 中，噪声信号的功率可以通过测量接收机的底噪水平来确定。

4. 计算SINR：在确定了有用信号、干扰信号和噪声信号的功率之后，就可以使用以下公式计算SINR：
SINR = 有用信号的功率 / (干扰信号的功率 + 噪声信号的功率)
需要注意的是，在实际的网络中，由于信道衰落、多径效应等因素的影响，接收到的信号强度可能会随着时间和空间的变化而变化。

因此，在计算SINR时，需要考虑到这些因素的影响，并采取相应的措施进行补偿和校正。

LTE系统峰值速率的计算LTE（Long-Term Evolution）是第四代移动通信网络技术，其峰值速率是衡量其性能的重要指标之一、峰值速率是指在理想条件下，系统所能支持最高的数据传输速率。

下面将详细介绍如何计算LTE系统的峰值速率。

下行峰值速率的计算需要考虑以下多个因素：a. 带宽（Bandwidth）：LTE系统中，下行带宽通常为5、10或20 MHz。

带宽越大，峰值速率越高。

b. MIMO（Multiple-Input Multiple-Output）技术：MIMO技术允许在同一频段上使用多个天线，从而提高数据传输速率。

LTE系统中，支持的MIMO配置有1x1、2x2、4x2等。

MIMO配置越高，峰值速率越高。

c.调制与编码方案：LTE系统中常用的调制与编码方案包括QPSK、16QAM和64QAM，分别代表4、16和64个相位的星座图。

使用更高阶的调制方案可以提高传输速率，但对信道质量和干扰抑制要求也更高。

d.调度算法：LTE系统中采用动态资源分配和调度算法，在不同的用户和信道条件下，会采用不同的调度策略。

调度算法的性能直接影响到峰值速率的实际达到情况。

根据上述因素，下行峰值速率的计算公式如下：DL Peak Rate = 带宽 x MIMO配置 x 峰值调制阶数 x 符号速率例如，LTE系统中采用20MHz带宽，4x2MIMO配置，64QAM调制，每个符号传输6个比特，则下行峰值速率为：DL Peak Rate = 20 MHz x 4x2 x 64 x 6 = 3.84 Gbps上行峰值速率的计算与下行类似，同样需要考虑带宽、MIMO配置、调制与编码方案和调度算法等因素。

上行峰值速率的计算公式如下：UL Peak Rate = 带宽 x MIMO配置 x 峰值调制阶数 x 符号速率例如，LTE系统中采用10MHz带宽，2x2MIMO配置，16QAM调制，每个符号传输4个比特，则上行峰值速率为：UL Peak Rate = 10 MHz x 2x2 x 16 x 4 = 1.28 Gbps需要注意的是，上述计算结果是在理想条件下的峰值速率，实际情况受到多种因素的影响，例如信道质量、干扰、用户数量等。

LTE下行峰值速率计算LTE（Long-Term Evolution）是第四代移动通信技术的一种，其下行峰值速率是衡量网络效能的重要指标之一、下面将详细介绍LTE下行峰值速率的计算方法。

1. 带宽（Bandwidth）：带宽是指网络传输速率的最大限制。

在LTE 中，带宽可以分为10MHz、15MHz和20MHz等几个不同的选项。

带宽越大，可支持的数据传输速率也就越高。

2. 调制解调方式（Modulation and Coding Scheme，MCS）：MCS用于将数字信号转换为模拟信号以便传输。

在LTE中，MCS的选择取决于信道质量和信噪比。

较好的信道质量可以选择更高效的MCS，从而提高传输速率。

3. 天线数目（Number of Antennas）：天线数目是指发送和接收信号所使用的天线数量。

在LTE中，可以使用1根、2根或4根天线。

多根天线可以通过MIMO（Multiple-Input Multiple-Output）技术实现信号的并行传输，从而提高传输速率。

4. 调度算法（Scheduling Algorithm）：调度算法决定了哪些用户可以优先获得网络资源。

LTE中的调度算法通常根据用户的优先级和信道条件来决定分配给用户的资源，从而进一步提高传输速率。

根据上述因素，可以使用下行峰值速率的计算公式来估算LTE网络的传输速率：下行峰值速率=（子载波数量x符号数）/（子载波间隔x时隙数）x符号速率x编码率其中，子载波数量是根据带宽确定的，具体数值如下：-对于10MHz带宽，子载波数量为50；-对于15MHz带宽，子载波数量为75；-对于20MHz带宽，子载波数量为100。

符号数是指每个时隙中进行调制的符号数量，通常为7或者14子载波间隔是确定LTE频率资源的参数，它通常有三种可选的值：15kHz、7.5kHz和3.75kHz。

时隙数是指每个子帧中的时隙数量，一个子帧通常由14个时隙组成。

符号速率是指每秒传输的调制符号数量，它的数值根据MCS的不同而变化。

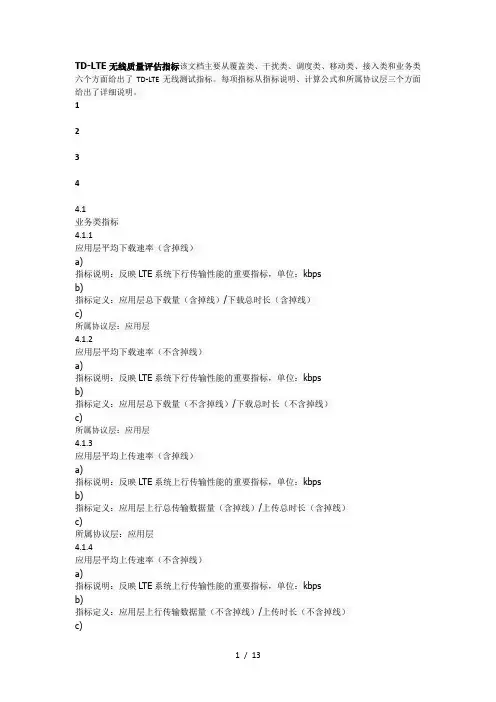

TD-LTE无线质量评估指标该文档主要从覆盖类、干扰类、调度类、移动类、接入类和业务类六个方面给出了TD-LTE无线测试指标。

每项指标从指标说明、计算公式和所属协议层三个方面给出了详细说明。

12344.1业务类指标4.1.1应用层平均下载速率（含掉线）a)指标说明：反映LTE系统下行传输性能的重要指标，单位：kbpsb)指标定义：应用层总下载量（含掉线）/下载总时长（含掉线）c)所属协议层：应用层4.1.2应用层平均下载速率（不含掉线）a)指标说明：反映LTE系统下行传输性能的重要指标，单位：kbpsb)指标定义：应用层总下载量（不含掉线）/下载总时长（不含掉线）c)所属协议层：应用层4.1.3应用层平均上传速率（含掉线）a)指标说明：反映LTE系统上行传输性能的重要指标，单位：kbpsb)指标定义：应用层上行总传输数据量（含掉线）/上传总时长（含掉线）c)所属协议层：应用层4.1.4应用层平均上传速率（不含掉线）a)指标说明：反映LTE系统上行传输性能的重要指标，单位：kbpsb)指标定义：应用层上行传输数据量（不含掉线）/上传时长（不含掉线）c)所属协议层：应用层4.1.5每RB平均下载量（含掉线）a)指标说明：反映LTE系统下行传输性能指标，单位：bit/RBb)指标定义：应用层数据下载量（含掉线）/下载时间内调度RB数总数（含掉线）c)所属协议层: 应用层4.1.6每RB平均下载量（不含掉线）a)指标说明：反映LTE系统下行传输性能指标，单位：bit/RBb)指标定义：应用层数据下载量（不含掉线）/下载时间内调度RB数总数（不含掉线）c)所属协议层：应用层4.1.7掉线率a)指标说明：反映LTE系统业务指标，单位：%b)指标定义：各制式掉线次数总和/(成功次数+各制式掉线次数总和)其中：掉线的定义为测试过程中已经接收到了一定数据的情况下，超过3分钟没有任何数据传输。

c)所属协议层：应用层4.1.8数据掉线比a)指标说明：反映LTE系统业务指标，单位：KB/次b)指标定义：应用层数据下载量（含掉线）/各制式掉线次数总和c)所属协议层：应用层4.1.9边缘PDCP上/下行吞吐量（含掉线）a)指标说明：反映LTE系统边缘用户传输性能指标（含掉线），单位：kbpsb)指标定义：统计业务下载时间内，用户PDCP层吞吐量CDF （累计概率分布）5%对应的值c)所属协议层：PDCP层4.1.10边缘PDCP上/下行吞吐量（不含掉线）a)指标说明：反映LTE系统边缘用户传输性能指标（不含掉线），单位：kbpsb)指标定义：统计业务下载时间内，用户PDCP层吞吐量CDF （累计概率分布）5%对应的值c)所属协议层：PDCP层4.1.11低吞吐量占比a)指标说明：反映业务过程中，低吞吐量的占比，单位：kbpsb)指标定义：业务下载时间内，PDCP低吞吐量采样点/PDCP吞吐量总采样点其中TDL低吞吐量门限，下行取1Mbps, 上行取256kbps。

LTE理论峰值速率的计算方法与影响因素1.计算公式：峰值计算公式=PRB的数量＊12个子载波＊14OFDMA符号数＊调制阶数（下行最大是64QAM，上行Z最大是16QAM,调制符号效率:QPSK /16QAM /64QAM=2/ 4 /6bit）*MIMO复用率(2T2R的复用率是2，最大4T4R)*公共信道和参考信号开销（一般估算下行速率时，可以忽略）/1ms。

说明:算速率时只要考虑时隙配比就可以，其他量几乎不变.（上面的3/5，当上下行时隙配比为1：3，特殊时隙配比为3:9:2时，表示可以用来传输数据的下行时隙在5ms半帧中的占比，占了3个子帧；当上下行时隙配比为1：3，特殊时隙配比为10:2：2时，这个占比应该是3.7/5左右；当上下行时隙配比为1:3，特殊时隙配比为9:3:2时，这个占比应该是3.6/5左右;当上下行时隙配比为2:2，特殊时隙配比为10：2:2时，这个占比应该是2.7/5左右。

）TDD-LTE下行最大速率= 100（无线帧）× 8（子帧）× 2（个时隙）×100（RB数，110）×12 (子载波数）×7（符号，正常循环头CP）×6（bit)（QAM64）=80640000（bit/s）=76.90Mbit/s上行最大速率=100（无线帧) ×1（子帧）×2（时隙）×100（RB数，110）×12 （子载波数)×7（符号,正常循环头CP) ×6(bit）（QAM64）=10080000（bit/s）=9.690Mbit/s补充：PRB的数量和带宽有关系,因为LTE的带宽是比较灵活的。

一个RB包含7个符号,同时包含12个子载波,也就是12个15KHz（180K）.之所以除以1ms，因为这个公式计算的是一个无线帧，所以符号数是14个，采用常规CP。

FDD—LTE下行带宽=100(无线帧）×10（子帧) × 2（时隙)×100（RB数，110)×12 （子载波数）×7（符号，正常循环头CP）×6(bit）(QAM64）=100800000(bit/s）=96.13Mbit/s下行数据的调制主要采用QPSK、16QAM和64QAM这3种方式；上行调制主要采用π/2位移BPSK、QPSK、8PSK和16QAM，同下行一样，上行信道编码还是沿用R6的Turbo编码；目前F频段上下行时隙配比为1：3，特殊时隙为3:9：2（SA2，SSP5）；D\E频段上下行时隙配比为2：2，特殊时隙为10：2:2（SA1，SSP7）；2.影响因素•UE级别：最大RB数、64QAM支持度；最大支持100RB•带宽、时隙配比,特殊子帧配比，如20M带宽，3：1时隙配置，3：9：2特殊时隙配比•天线数: MIMO技术，多发送，多接收•控制信道配置：控制信道资源占比情况影响下行吞吐率的基本因素（1）系统带宽系统的带宽不同决定了系统的总 RB 数不同。

LTE计算汇总1.RSRP及RSRQ计算RSRP=-140+RsrpResult（dBm）；●-44<=RSRP<-140dbm●0<= RsrpResult<=97下⾏解调门限：18.2dBm来计算的话，下⾏⽀持的最⼩RSRP为18.2-130.8= -112.6下⾏解调门限：上⾏⽀持的最⼩RSRP为23-126.44= -103.44dBmRSRQ=-20+1/2RsrqResult（dB）RSRQ=N×RSRP/(E-UTRA carrier RSSI)，即RSRQ = 10log10(N) + UE所处位置接收到主服务⼩区的RSRP – RSSI。

RSRQ=20+RSRP – RSSI2.W及dBm换算“1个基准”：30dBm=1W“2个原则”：1）+3dBm，功率乘2倍；-3dBm，功率乘1/233dBm=30dBm+3dBm=1W× 2=2W27dBm=30dBm-3dBm=1W× 1/2=0.5W2）+10dBm，功率乘10倍；-10dBm，功率乘1/1040dBm=30dBm+10dBm=1W× 10=10W20dBm=30dBm-10dBm=1W× 0.1=0.1W3.功率计算其中max transmissionpower = 43dBm 等效于20WPartofsectorpower=100(%) ; confOutputpower=20(W)Sectorpower=20(W)需确保Sectorpower=confOutputpower*Partofsectorpower*%如Partofsectorpower=50(%) ; confOutputpower=40(W)Sectorpower(20W)=confOutputpower(40W) *Partofsectorpower(50%)4.参考信号接收功率计算RSRP功率=RU输出总功率-10lg(12*RB个数) ,如果是单端⼝20W的RU,那么可以推算出RSRP功率为43-10lg1200=12.2dBm.1)A类符号指整个OFDM符号⼦载波上没有RS符号，位于时隙的索引为1、2、3、5、6（常规CP、2端⼝），2、3、5、6（常规CP、4端⼝）。

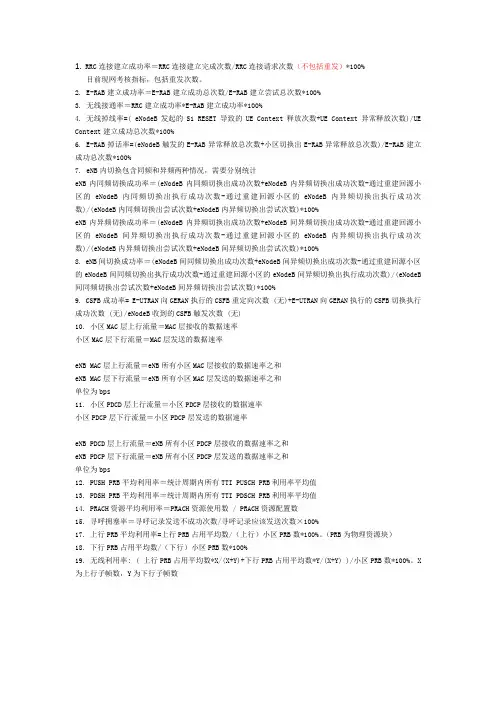

1.RRC连接建立成功率＝RRC连接建立完成次数/RRC连接请求次数（不包括重发）*100%目前现网考核指标，包括重发次数。

2. E-RAB建立成功率＝E-RAB建立成功总次数/E-RAB建立尝试总次数*100%3. 无线接通率＝RRC建立成功率*E-RAB建立成功率*100%4. 无线掉线率=(eNodeB发起的S1 RESET导致的UE Context释放次数+UE Context异常释放次数)/UE Context建立成功总次数*100%6. E-RAB掉话率=(eNodeB触发的E-RAB异常释放总次数+小区切换出E-RAB异常释放总次数)/E-RAB建立成功总次数*100%7. eNB内切换包含同频和异频两种情况，需要分别统计eNB内同频切换成功率＝(eNodeB内同频切换出成功次数+eNodeB内异频切换出成功次数-通过重建回源小区的eNodeB内同频切换出执行成功次数-通过重建回源小区的eNodeB内异频切换出执行成功次数)/(eNodeB内同频切换出尝试次数+eNodeB内异频切换出尝试次数)*100%eNB内异频切换成功率＝(eNodeB内异频切换出成功次数+eNodeB间异频切换出成功次数-通过重建回源小区的eNodeB间异频切换出执行成功次数-通过重建回源小区的eNodeB内异频切换出执行成功次数)/(eNodeB内异频切换出尝试次数+eNodeB间异频切换出尝试次数)*100%8. eNB间切换成功率＝(eNodeB间同频切换出成功次数+eNodeB间异频切换出成功次数-通过重建回源小区的eNodeB间同频切换出执行成功次数-通过重建回源小区的eNodeB间异频切换出执行成功次数)/(eNodeB 间同频切换出尝试次数+eNodeB间异频切换出尝试次数)*100%9. CSFB成功率= E-UTRAN向GERAN执行的CSFB重定向次数 (无)+E-UTRAN向GERAN执行的CSFB切换执行成功次数 (无)/eNodeB收到的CSFB触发次数 (无)10. 小区MAC层上行流量＝MAC层接收的数据速率小区MAC层下行流量＝MAC层发送的数据速率eNB MAC层上行流量＝eNB所有小区MAC层接收的数据速率之和eNB MAC层下行流量＝eNB所有小区MAC层发送的数据速率之和单位为bps11. 小区PDCD层上行流量＝小区PDCP层接收的数据速率小区PDCP层下行流量＝小区PDCP层发送的数据速率eNB PDCD层上行流量＝eNB所有小区PDCP层接收的数据速率之和eNB PDCP层下行流量＝eNB所有小区PDCP层发送的数据速率之和单位为bps12. PUSH PRB平均利用率＝统计周期内所有TTI PUSCH PRB利用率平均值13. PDSH PRB平均利用率＝统计周期内所有TTI PDSCH PRB利用率平均值14. PRACH资源平均利用率＝PRACH资源使用数 / PRACH资源配置数15. 寻呼拥塞率＝寻呼记录发送不成功次数/寻呼记录应该发送次数×100%17. 上行PRB平均利用率=上行PRB占用平均数/（上行）小区PRB数*100%。

LTE TDD计算指标说明文档1 参考信号接收功率(RSRP)参考信号的接收功率由基于小区的参考信号测量得到，其计算方法如下：RSRP = P RS * PathLoss其中，RSRP：在系统接收带宽内，两个时隙上相应的小区参考信号的每个RSRE接收功率的线性平均；P RS：在系统接收带宽内，两个时隙上相应的小区参考信号的每个RSRE发射功率的线性平均；PathLoss: eNodeB与UE之间的路径损耗。

2 载波接收信号强度指示(RSSI)载波接收信号强度指示的计算如下：RSSI = P PRB * N PRB * PathLoss / N Symbol其中，RSSI：载波接收信号强度指示；P PRB: 在系统接收带宽内，两个时隙上PRB的平均发射功率；N PRB：下行传输中所需要的PRB总数；PathLoss: eNodeB与UE之间的路径损耗；N Symbol：每个PRB上的OFDM符号数，由CP的配置决定。

3 参考信号接收质量(RSRQ)参考信号接收质量的计算如下：RSRQ = RSRP * N PRB / RSSI其中, RSRQ：参考信号接收质量；RSRP：参考信号接收功率；N PRB：下行传输中所需要的PRB总数；RSSI：载波接收信号强度指示。

4 下行RS 的SINR计算将RB上的功率平均分配到各个RE上。

下行RS的SINR = RS接收功率 /（干扰功率 + 噪声功率）RS接收功率 = RS发射功率 * 链路损耗干扰功率 = RS所占的RE上接收到的邻小区的功率之和5 上行RS的SINR计算每个UE的上行SRS都放置在一个子帧的最后一个块中。

SRS的频域间隔为两个等效子载波。

所以一个UE的SRS的干扰只来自于其他UE的SRS。

SINR = SRS接收功率 /（干扰功率 + 噪声功率）SRS接收功率 = SRS发射功率 * 链路损耗干扰功率 = 邻小区内所有UE的SRS接收功率之和6 调制方式和编码速率的选择LTE TDD系统中调制方式和编码速率的选择由参考信号的测量估计得到，步骤如下：步骤1：获得参考信号的SINR值LTE TDD下行SINR值由Cell-Specific RS测量得到，上行SINR值由SRS测量得到。

lte 灵敏度计算公式
LTE（Long Term Evolution）是一种无线通信技术标准，其灵
敏度计算涉及到接收机的灵敏度以及信噪比的计算。

在LTE系统中，灵敏度通常指的是接收机在保证特定误码率（通常为10^-3）的条
件下所能接收的最小输入信号功率。

灵敏度的计算公式可以通过以
下步骤来推导：
首先，我们需要计算信噪比（SNR）。

LTE系统中，信噪比通常
由下式给出：
SNR = (P_signal / N) (RB / N_RB)。

其中，P_signal为接收到的信号功率，N为接收机的噪声功率，RB为资源块的带宽，N_RB为资源块的数量。

接下来，我们可以将SNR与误码率联系起来。

在通信系统中，
通常使用误码率曲线（BER curve）来描述信号质量和误码率之间的
关系。

根据误码率曲线，我们可以找到对应于特定误码率的SNR值。

最后，根据所得到的SNR值，我们可以计算出接收机的灵敏度。

灵敏度一般定义为接收机所需的最小输入信号功率，使得在给定的误码率条件下，信号的SNR刚好满足要求。

需要注意的是，具体的LTE灵敏度计算公式可能会受到不同厂家、不同设备以及不同技术规范的影响，因此在实际应用中，可能会有一些细微的差异。

同时，灵敏度的计算也会受到一些实际因素的影响，比如多径衰落、天线增益、环境干扰等因素都需要在计算过程中进行考虑。

总的来说，LTE系统的灵敏度计算是一个复杂的过程，涉及到信噪比、误码率曲线以及接收机性能等多个方面的因素。

在实际应用中，需要根据具体情况和要求来选择合适的计算方法和参数，以确保系统的性能和可靠性。

LTE TDD计算指标说明文档1 参考信号接收功率(RSRP)参考信号的接收功率由基于小区的参考信号测量得到，其计算方法如下：RSRP = P RS * PathLoss其中，RSRP：在系统接收带宽内，两个时隙上相应的小区参考信号的每个RSRE接收功率的线性平均；P RS：在系统接收带宽内，两个时隙上相应的小区参考信号的每个RSRE发射功率的线性平均；PathLoss: eNodeB与UE之间的路径损耗。

2 载波接收信号强度指示(RSSI)载波接收信号强度指示的计算如下：RSSI = P PRB * N PRB * PathLoss / N Symbol其中，RSSI：载波接收信号强度指示；P PRB: 在系统接收带宽内，两个时隙上PRB的平均发射功率；N PRB：下行传输中所需要的PRB总数；PathLoss: eNodeB与UE之间的路径损耗；N Symbol：每个PRB上的OFDM符号数，由CP的配置决定。

3 参考信号接收质量(RSRQ)参考信号接收质量的计算如下：RSRQ = RSRP * N PRB / RSSI其中, RSRQ：参考信号接收质量；RSRP：参考信号接收功率；N PRB：下行传输中所需要的PRB总数；RSSI：载波接收信号强度指示。

4 下行RS 的SINR计算将RB上的功率平均分配到各个RE上。

下行RS的SINR = RS接收功率 /（干扰功率 + 噪声功率）RS接收功率 = RS发射功率 * 链路损耗干扰功率 = RS所占的RE上接收到的邻小区的功率之和5 上行RS的SINR计算每个UE的上行SRS都放置在一个子帧的最后一个块中。

SRS的频域间隔为两个等效子载波。

所以一个UE的SRS的干扰只来自于其他UE的SRS。

SINR = SRS接收功率 /（干扰功率 + 噪声功率）SRS接收功率 = SRS发射功率 * 链路损耗干扰功率 = 邻小区内所有UE的SRS接收功率之和6 调制方式和编码速率的选择LTE TDD系统中调制方式和编码速率的选择由参考信号的测量估计得到，步骤如下：步骤1：获得参考信号的SINR值LTE TDD下行SINR值由Cell-Specific RS测量得到，上行SINR值由SRS测量得到。

LTE时延类指标RRC 连接建立时延指标定义：网络的RRC建立时延，反映数据建立的时延情况。

统计对象：网格、片区、本地网；室外、室内数据采集：采用路测方式对该指标进行测量。

计算公式：RRC连接建立平均时延=RRC连接建立时延总和/RRC连接建立成功次数其中： RRC 连接建立时延:UE发送RRC connection request到收到RRC Connection setup complete消息的时间差。

RRC连接建立成功次数：收到RRC Connection setup complete消息，表示成功。

E-RAB连接建立时延指标定义：网络的E-RAB建立时延，反映数据承载建立的时延情况。

统计对象：网格、片区、本地网；室外、室内数据采集：采用路测方式对该指标进行测量。

计算公式：E-RAB连接建立平均时延=E-RAB连接建立时延总和/E-RAB连接建立成功次数其中： E-RAB连接建立时延为收到E-RAB连接请求到发送E-RAB连接建立成功的时间差 E-RAB请求建立：搜索RRC连接重配完成消息，找到后，继续判断其最近上一条RRCConnection Reconfiguration，如果信元MobilityControlInfo不存在，且Radio Resource Config Dedicated的DRB-ToAddModifyList存在，则表示为RRC 重配事件为E-RAB建立请求 E-RAB建立成功：收到RRC Connection Reconfiguration Complete消息ATTACH平均时延指标定义：终端ATTACH接入网络的时延平均值。

统计对象：网格、片区、本地网；室外、室内数据采集：采用路测方式对该指标进行测量。

计算公式：ATTACH 平均时延=ATTACH时延总和/ATTACH成功次数其中：以终端发起ATTACH REQUEST 作为一次 ATTACH 尝试，到终端发送ATTACH COMPLETE的时间计为时延。

LTE计算汇总范文LTE是一种高速无线通信技术，可以提供高质量和低延迟的移动宽带连接。

本文将对LTE的计算问题进行汇总，涵盖了系统容量、覆盖范围、速率和功耗等方面的计算。

1.系统容量计算：LTE系统容量的计算主要涉及下行链路容量和上行链路容量的估算。

下行链路容量可以通过以下公式计算：下行链路容量=（子载波数量）*（每个子载波的比特速率）*（调度单位长度）*（时隙帧利用率）上行链路容量可以通过以下公式计算：上行链路容量=（子载波数量）*（每个子载波的比特速率）*（调度单位长度）*（时隙帧利用率）*（用户数）2.覆盖范围计算：LTE的覆盖范围可以通过以下公式计算：覆盖半径=（信号传输速度）*（信号传输时间）/（传输信号的损耗因子）其中，信号传输速度可以根据传输介质和信号传输模式进行估算，信号传输时间是信号从发送端到接收端所需的时间，传输信号的损耗因子主要考虑传输过程中的信号衰减和干扰。

3.速率计算：LTE的速率可以通过以下公式计算：速率=（每个OFDM符号的比特数）*（子载波数量）*（OFDM符号数）/（TTI长度）其中，OFDM符号是LTE中的基本单位，由若干子载波组成，TTI （Transmission Time Interval）长度是处理无线通信数据的时间窗口。

每个OFDM符号的比特数可以根据调制方式和编码方式进行计算。

4.功耗计算：LTE的功耗主要包括基站的功耗和终端设备的功耗。

功耗=（传输功率）*（信号传输时间）+（待机功耗）*（基站总数）终端设备的功耗可以通过以下公式估算：功耗=（传输功率）*（信号传输时间）+（待机功耗）*（用户数）其中，传输功率是指发送端所需要的功率，信号传输时间是指信号从发送端到接收端所需的时间，待机功耗是终端设备在待机状态下的功耗。

以上是LTE计算的汇总，涵盖了系统容量、覆盖范围、速率和功耗等方面的计算问题。

这些计算可以帮助我们了解和评估LTE系统的性能和效率，以及进行网络规划和优化工作。
