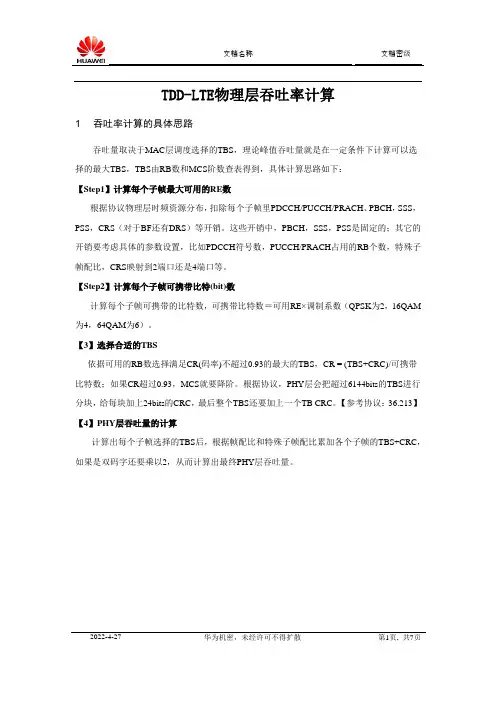

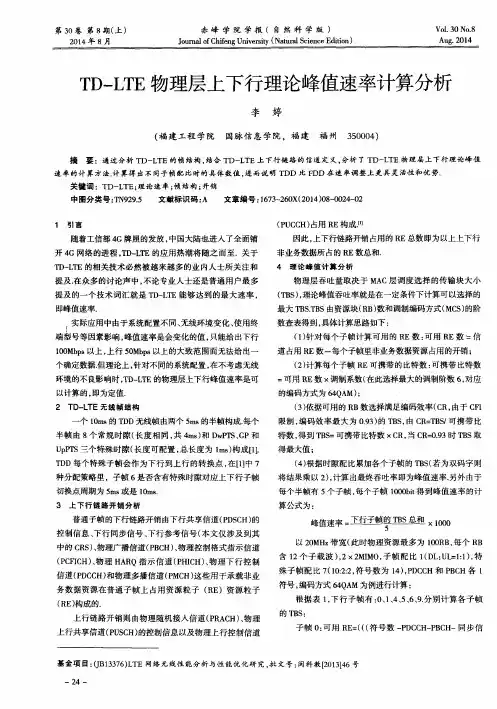

TDD-LTE物理层吞吐率计算1 吞吐率计算的具体思路吞吐量取决于MAC层调度选择的TBS，理论峰值吞吐量就是在一定条件下计算可以选择的最大TBS，TBS由RB数和MCS阶数查表得到，具体计算思路如下：【Step1】计算每个子帧最大可用的RE数根据协议物理层时频资源分布，扣除每个子帧里PDCCH/PUCCH/PRACH、PBCH，SSS，PSS，CRS（对于BF还有DRS）等开销。

这些开销中，PBCH，SSS，PSS是固定的；其它的开销要考虑具体的参数设置，比如PDCCH符号数，PUCCH/PRACH占用的RB个数，特殊子帧配比，CRS映射到2端口还是4端口等。

【Step2】计算每个子帧可携带比特(bit)数计算每个子帧可携带的比特数，可携带比特数＝可用RE×调制系数（QPSK为2，16QAM 为4，64QAM为6）。

【3】选择合适的TBS依据可用的RB数选择满足CR(码率)不超过0.93的最大的TBS，CR = (TBS+CRC)/可携带比特数；如果CR超过0.93，MCS就要降阶。

根据协议，PHY层会把超过6144bits的TBS进行分块，给每块加上24bits的CRC，最后整个TBS还要加上一个TB CRC。

【参考协议：36.213】【4】PHY层吞吐量的计算计算出每个子帧选择的TBS后，根据帧配比和特殊子帧配比累加各个子帧的TBS+CRC，如果是双码字还要乘以2，从而计算出最终PHY层吞吐量。

2 终端能力等级列表Downlink physical layer parameter values set by the field ue-CategoryUplink physical layer parameter values set by the field ue-Category3 时隙子帧配比介绍DL/UL上下行子帧分配特殊子帧配置4 物理层吞吐率计算4.1 下行物理层吞吐率计算下面以20M带宽【100RB】，2port，子帧配比2，特殊子帧配比7/5，PDCCH符号1为例进行计算，1个无线帧中可用于下行数传的子帧有：0、1、3、4、5、6、8、9；（特殊配比为7）【1个无线帧中可用于下行数传的子帧有：0、3、4、5、8、9；（特殊配比为5）】理论上每TTI内可用的资源块大小1）子帧0可用资源：12*14*100【总RE】–(12*1*100)【PDCCH】-(12*100)【CRS】-(12*3+8)*6【PBCH】-12*6【SSS】=140642）子帧1可用资源：12*10*100【总RE】–(12*1*100)【PDCCH】-(8*100)【CRS】-12*6【PSS】=99283）子帧3可用资源：12*14*100【总RE】–(12*1*100)【PDCCH】-(12*1*100)【CRS】=144004）子帧4可用资源：12*14*100【总RE】–(12*1*100)【PDCCH】-(12*1*100)【CRS】=144005）子帧5、子帧6、子帧8、子帧9的计算方式分别等同于子帧0、子帧1、子帧3、子帧4 【子帧配比为2，上下行转换周期为5ms，一个无线帧内的2个半帧是对称的】对应承载的Bit数为：子帧0：14064×6＝84384；子帧1：9928×6＝59568；子帧3：14400×6＝86400；子帧4：14400×6＝86400；【Case1】:Cat3能力等级的终端CAT3 UE支持的最大处理能力为双流共计102048，单流每TTI可传输的单个下行子帧的最大资源块大小为102048/2 = 51024bits；【参见第2节终端能力的表】实际上每TTI内可传输的最大资源块大小1）子帧0：51024 + [取整数(51024/6144 )+ 1]*24+24 = 51264；（子帧0最大能承载的bit数为84384，查询协议36.213，100个RB，MCS=28对应的TBS为75376，虽然计算出来的CR<0.93,但是大于单流UE的最大传输能力，故要降阶MCS=23，对于的TBS=51024）2）子帧1：46888 + [取整数(46888/6144 )+ 1]*24+24 = 47104；（特殊子帧查表的RB数是分配RB数的75％，即RB＝75，以对应特殊子帧可用RE数的减少。

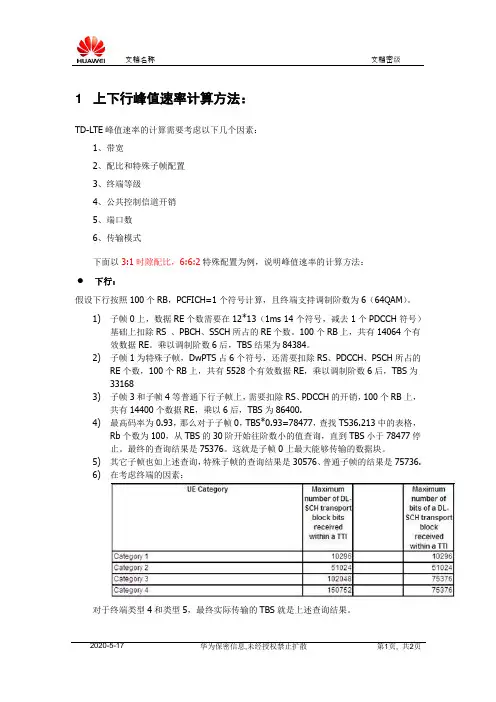

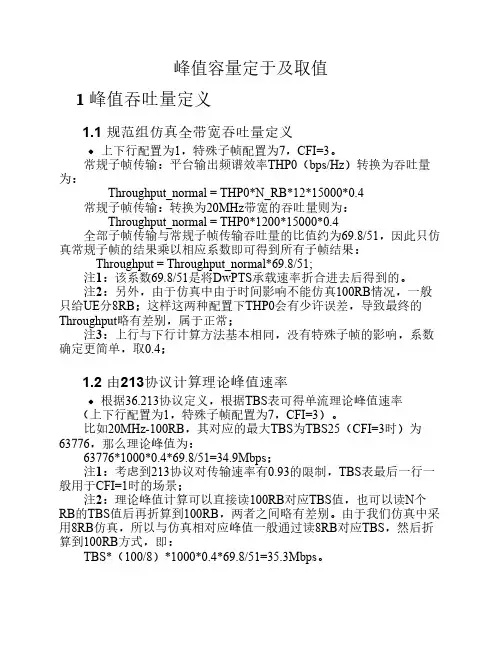

1 上下行峰值速率计算方法：TD-LTE峰值速率的计算需要考虑以下几个因素：1、带宽2、配比和特殊子帧配置3、终端等级4、公共控制信道开销5、端口数6、传输模式下面以3:1时隙配比，6:6:2特殊配置为例，说明峰值速率的计算方法：下行：假设下行按照100个RB，PCFICH=1个符号计算，且终端支持调制阶数为6（64QAM）。

1)子帧0上，数据RE个数需要在12*13（1ms 14个符号，减去1个PDCCH符号）基础上扣除RS 、PBCH、SSCH所占的RE个数。

100个RB上，共有14064个有效数据RE。

乘以调制阶数6后，TBS结果为84384。

2)子帧1为特殊子帧，DwPTS占6个符号，还需要扣除RS、PDCCH、PSCH所占的RE个数，100个RB上，共有5528个有效数据RE，乘以调制阶数6后，TBS为331683)子帧3和子帧4等普通下行子帧上，需要扣除RS、PDCCH的开销，100个RB上，共有14400个数据RE，乘以6后，TBS为86400.4)最高码率为0.93，那么对于子帧0，TBS*0.93=78477，查找TS36.213中的表格，Rb个数为100，从TBS的30阶开始往阶数小的值查询，直到TBS小于78477停止。

最终的查询结果是75376。

这就是子帧0上最大能够传输的数据块。

5)其它子帧也如上述查询，特殊子帧的查询结果是30576、普通子帧的结果是75736.6)在考虑终端的因素：对于终端类型4和类型5，最终实际传输的TBS就是上述查询结果。

对于终端类型3，单流单个TTI最大能够传输51024bit，那么将上述每个子帧的TBS 与51024取小。

对于类型4，计算一个无线帧上双流流的数据速率为2*（75376*6+30576*2)/10ms=102.6816Mbps。

对于类型3，计算一个无线帧上双流流的数据速率为2*（51024*6+30576*2）/10ms=73.4592Mbps。

1.基本概述LTE理论速度的计算，归根结底，还是要统计多少个RE传输下行数据,多少个传输上行数据，多少个RE是系统开销掉的，然后再根据调制方式计算传输块大小。

即吞吐率取决于MAC层调度的选择的TBS，理论吞吐率就是在一定条件下可选择的最大TBS 传输块。

TBS可有RB和MCS的阶数对应表中进行查询可得。

2.计算思路具体计算思路如下：2.1 计算每个子帧中可用RE数量这里要根据协议规定，扣除掉每个子帧中的PSS、SSS、PBCH、PDCCH、CRS等开销，然后可以得到可使用的RE数目。

在这里，PSS、SSS、PBCH是固定的，但是其他系统开销需要考虑到具体的参数配置，如PDCCH符号数、特殊子帧配比、天线端口映射等。

信道映射举例如下：TD-LTE帧结构图（信道、子载波、时隙）2.2 计算RE可携带比特数比特数=RE数*6（2.3 选择子帧TBS传输块依据可用RB数，选择CR（码率）不超过0.93的最大TBS。

2.3.1 码率下表是CQI与码资源利用率的关系，可以看到，即使是使用64QAM调制，最大的码字也不能达到6，最多达到0.926，这里也算是修正我们上一步乘以6bit的一些差值。

2.3.2 MCS与TBS对应关系以20M带宽，100RB计算，对应关系如下表：这里我们根据RE*6*CR的值，在下表中找出比这个值小，但是最接近的TBS块大小，就是该子帧能达到的最大理论速度。

全部的MCS、RB、和TBS的对应关系如附件：MCS与TBS映射.xlsx2.4 累加各子帧的TBS根据时隙配比，累计各个子帧的TBS；如果是双流，还需要乘以2，就可以计算出最高的吞吐量了。

3.下行理论速度计算举栗子配置为：20M带宽，2x2 MIMO,子帧配比1,特殊子帧配比7, PDCCH符号1，所以下行传数的子帧有：0, 1, 4，5, 6, 9。

子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384,乘以码率0.93，得78477，查询100RB 对应的TBS,可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-l-l)*12-8)*6+((10-l)*12-8)*(100-6))*6=59568, 乘以码率0.93，得55398，TBS 选择55056(MCS24)子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400, 乘以码率0.93，得80352，TBS 选择75376(MCS28)子帧5：可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)* 每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-l-l)*12-12)*6+((14-l)*12-12)*(100-6))*6=85968, 乘以码率0.93，得79950，TBS 选择75376(MCS28)子帧6与子帧1计算相同，子帧9与子帧4计算相同所以下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps理论速度对应表如下：4.上行理论速度计算上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。

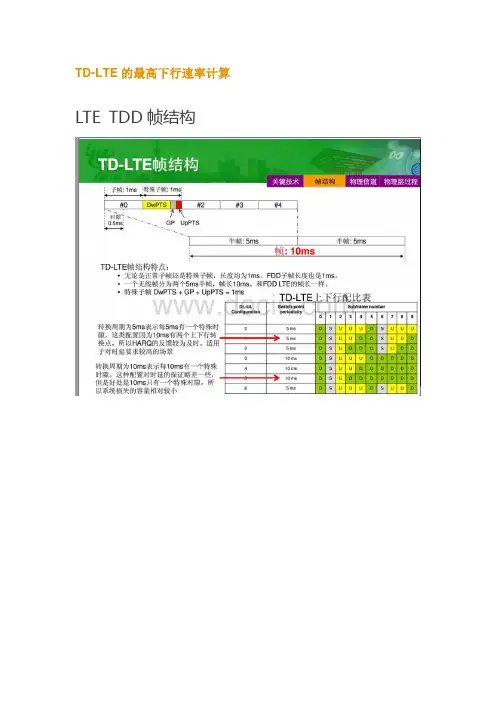

TD-LTE的最高下行速率计算LTE TDD帧结构在TDD帧结构中，一个特殊子帧的大小是1ms，就是两个资源模块RB，一个RB占7个OFDM符号，所以一个特殊子帧占14个OFDM符号，但是不管特殊子帧内部结构如何变换，其大小都是1ms。

1、计算方法:根据TD-LTE的帧结构，采用5ms的周期，最大是3个下行子帧+1个上行子帧，另外DwPTS也可以承载下行数据，最多是12个符号。

因此，5ms周期最多可以传3*14+12=54个符号，当使用20M带宽时，有1200个子载波，以最高效的64QAM计算，5ms周期内可传 54*1200*6=0. 3888M比特的数据，也就是最高下行速率为77.76Mbps。

注意，这是没有使用MIMO。

使用MIMO后，最高下行速率为 155.52Mbps。

当然，大家都知道每个子帧控制信息都占用至少一个符号，因此业务数据最多可占用50个符号，也就是不使用MIMO，最高下行速率为72Mbps；使用MIMO后，最高下行速率为144Mbps。

这还只是粗略计算，因为参考信号以及同步信号都会占用符号的部分或全部，因此最终的最高下行速率低于144Mbps。

据中兴宣称，其最高速率为1 30Mbps。

2 参考信号的占用情况与MIMO是否使用有关。

a. 没有MIMO，每个RB中会分布有8个参考信号，因为第一个符号已经用于控制部分，不用重复计算，因此会占用6个调制符号的位置，也就是每个子帧占用的比特数为：6*6（64QAM）*4（3下+DwPTS）*100（RB数量）=14.4kb而1秒有200个子帧，对应速率为2.88Mbpsb. 有MIMO，每个RB中会分布有16个参考信号，因为第一个符号已经用于控制部分，不用重复计算，因此会占用12个调制符号的位置，也就是每个子帧占用的比特数为：12*6（64QAM）*2（MIMO）*4（3下+DwPTS）*100=57.6kb对应速率为11.52Mbps。

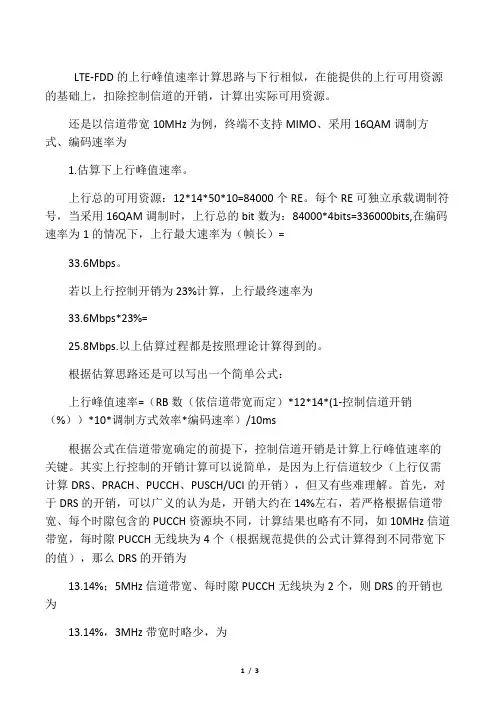

LTE-FDD的上行峰值速率计算思路与下行相似，在能提供的上行可用资源的基础上，扣除控制信道的开销，计算出实际可用资源。

还是以信道带宽10MHz为例，终端不支持MIMO、采用16QAM调制方式、编码速率为1.估算下上行峰值速率。

上行总的可用资源：12*14*50*10=84000个RE。

每个RE可独立承载调制符号，当采用16QAM调制时，上行总的bit数为：84000*4bits=336000bits,在编码速率为1的情况下，上行最大速率为（帧长）=33.6Mbps。

若以上行控制开销为23%计算，上行最终速率为33.6Mbps*23%=25.8Mbps.以上估算过程都是按照理论计算得到的。

根据估算思路还是可以写出一个简单公式：上行峰值速率=（RB数（依信道带宽而定）*12*14*(1-控制信道开销（%））*10*调制方式效率*编码速率）/10ms根据公式在信道带宽确定的前提下，控制信道开销是计算上行峰值速率的关键。

其实上行控制的开销计算可以说简单，是因为上行信道较少（上行仅需计算DRS、PRACH、PUCCH、PUSCH/UCI的开销），但又有些难理解。

首先，对于DRS的开销，可以广义的认为是，开销大约在14%左右，若严格根据信道带宽、每个时隙包含的PUCCH资源块不同，计算结果也略有不同，如10MHz信道带宽，每时隙PUCCH无线块为4个（根据规范提供的公式计算得到不同带宽下的值），那么DRS的开销为13.14%；5MHz信道带宽、每时隙PUCCH无线块为2个，则DRS的开销也为13.14%，3MHz带宽时略少，为12.38%。

而PUCCH的开销，如果知道每时隙PUCCH无线块，PUCCH的开销为：每时隙PUCCH无线块/信道带宽对应的无线块。

如10MHz信道带宽，每时隙PUCCH无线块为4个，则PUCCH的开销为8%；5MHz信道带宽、每时隙PUCCH无线块为2个，则开销也为8%；对于PRACH信道，规范中规定PRACH 占用72个子载波，也就是占用6个无线块资源，若考虑一帧中仅保留一个PRACH资源，那么10MHz信道带宽条件下，PRACH信道开销等于带宽下开销为0.6%。

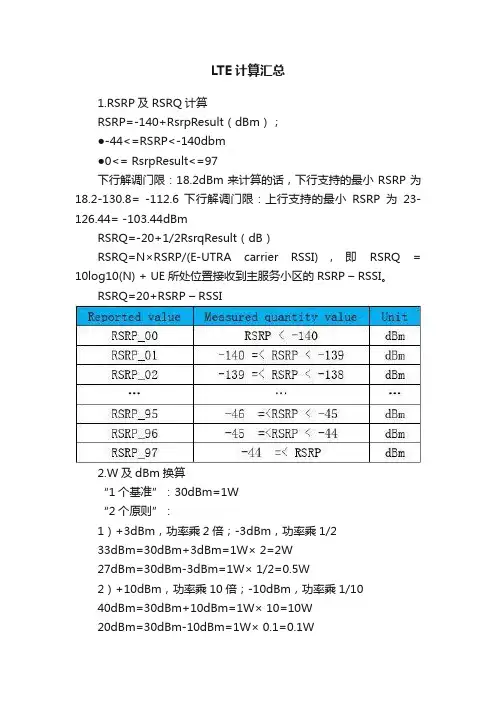

LTE计算汇总1.RSRP及RSRQ计算RSRP=-140+RsrpResult（dBm）；●-44<=RSRP<-140dbm●0<= RsrpResult<=97下行解调门限：18.2dBm来计算的话，下行支持的最小RSRP为18.2-130.8= -112.6 下行解调门限：上行支持的最小RSRP为23-126.44= -103.44dBmRSRQ=-20+1/2RsrqResult（dB）RSRQ=N×RSRP/(E-UTRA carrier RSSI)，即RSRQ = 10log10(N) + UE所处位置接收到主服务小区的RSRP – RSSI。

RSRQ=20+RSRP – RSSI2.W及dBm换算“1个基准”：30dBm=1W“2个原则”：1）+3dBm，功率乘2倍；-3dBm，功率乘1/233dBm=30dBm+3dBm=1W× 2=2W27dBm=30dBm-3dBm=1W× 1/2=0.5W2）+10dBm，功率乘10倍；-10dBm，功率乘1/1040dBm=30dBm+10dBm=1W× 10=10W20dBm=30dBm-10dBm=1W× 0.1=0.1W3.功率计算其中max transmissionpower = 43dBm 等效于20WPartofsectorpower=100(%) ; confOutputpower=20(W)Sectorpower=20(W)需确保Sectorpower=confOutputpower*Partofsectorpower*% 如Partofsectorpower=50(%) ; confOutputpower=40(W)Sectorpower(20W)=confOutputpower(40W)*Partofsectorpower(50%)4.参考信号接收功率计算RSRP功率=RU输出总功率-10lg(12*RB个数) ,如果是单端口20W的RU,那么可以推算出RSRP功率为43-10lg1200=12.2dBm.1)A类符号指整个OFDM符号子载波上没有RS符号，位于时隙的索引为1、2、3、5、6（常规CP、2端口），2、3、5、6（常规CP、4端口）。

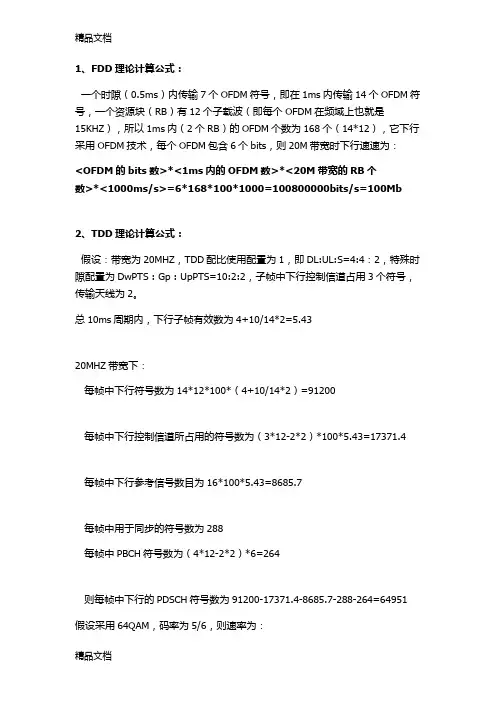

1、FDD理论计算公式：一个时隙（0.5ms）内传输7个OFDM符号，即在1ms内传输14个OFDM符号，一个资源块（RB）有12个子载波（即每个OFDM在频域上也就是15KHZ），所以1ms内（2个RB）的OFDM个数为168个（14*12），它下行采用OFDM技术，每个OFDM包含6个bits，则20M带宽时下行速速为：<OFDM的bits数>*<1ms内的OFDM数>*<20M带宽的RB个数>*<1000ms/s>=6*168*100*1000=100800000bits/s=100Mb2、TDD理论计算公式：假设：带宽为20MHZ，TDD配比使用配置为1，即DL:UL:S=4:4：2，特殊时隙配置为DwPTS : Gp : UpPTS=10:2:2，子帧中下行控制信道占用3个符号，传输天线为2。

总10ms周期内，下行子帧有效数为4+10/14*2=5.4320MHZ带宽下：每帧中下行符号数为14*12*100*（4+10/14*2）=91200每帧中下行控制信道所占用的符号数为（3*12-2*2）*100*5.43=17371.4 每帧中下行参考信号数目为16*100*5.43=8685.7每帧中用于同步的符号数为288每帧中PBCH符号数为（4*12-2*2）*6=264则每帧中下行的PDSCH符号数为91200-17371.4-8685.7-288-264=64951 假设采用64QAM，码率为5/6，则速率为：（6*5/6*64951*2）/10ms=64.951Mbits/s其中6为64 QAM时每符号的比特数，5/6为码率，2为天线数RE：资源粒子 RB资源块1RB=7*12=84RE一个RB=12个子载波20M带宽：12*15*100=18000Hz，加2M保护带宽，不就是20M了嘛，不同的带宽不同的资源粒子数OFDM符号是在时域上说的，一个RE就是OFDM符号。

计算举例：以上我做的修正是基于CFI=3，下面的表格中我未细算，应该是有CFI=1的情况,如112M的情况，这里统一按CFI=3来计算吧：以2U:2D 10:2:2 UE等级3，CFI=3配置,按36.306协议规定，CAT3时，终端在一个TTI （1ms)内单流时能处理75376bit，双流时能处理102048bit的数据，在一个5ms内，下行有2个普通子帧和一个特殊子帧，2个普通子帧可传102048*2的数据，特殊子帧终端也可以处理102048bit的数据，但由于特殊子帧只有10个symbol，按码率不能超过0.93的规定，此时只能传送（46888*2=93776bits）的数据，因此在5ms内可传102048*2+46888*2=297872bits数，在一秒内，共200个5ms，因此峰速为297872*200=59.57Mbits。

UE能力表格：3.CRS共4列，每列4个，共4*4=16个RE，其中第一列包含在PDCCH中，余下三列：3*4=12，相当于一个symbol不能用于传数据，因此，数据部分还剩10个symbol因此数据部分共有10*12=120个RE4.按照64QAM调制，一个prb能传输120*6=720个bit5.下行1个子帧（1ms)100个PRB，共能传72000个bit6.按协议规定，终端接收数据的码率不能超过0.93，因此最多能传72000*0.93=66960个bit7.查协议36.213 Table 7.1.7.2.1-1:，100prb，Itbs=25（MCS=27）时，可传送的数据块大小为63776，Itbs=26（MCS=28）时为75376，因此，只能传得下MCS=27时的数据块63776，62776*2=127552，但由上面表格，CAT3时最大能处理102048bit，因此，普通子帧在CAT3时只能最大处理102048的数据，CAT4时能处理150752的数据，但由于受上面码率的限制，cat4时只能传输63776的数据块.8.因此普通子帧在CAT3时的的速率：102048*400（5ms内2个普通子帧）=40.8192Mbps9.特殊子帧10:2:2时，相当于0.75个子帧，20M带宽时相当于75个prb，同理按上面的几个步骤的计算，最大能传MCS=27时的46888bit，因此特殊子帧速率：46888*2*200=18.7552Mbps10.总速率：=40.8192+18.7552=59.57Mbps。

TD-LTE理论速率计算方法决定UE传输速率的因素有三个：1. RB数2. 调制编码方式3. Layer数（单流还是双流）1. 确定RB数和调制编码方式LTE一共有28种调制编码方式（MCS：Modulation and Coding Scheme），见下表最左边一列。

当UE处在不同的无线信道环境时，系统会以目标BLER值做参考，选择一个MCS。

关于RB数，系统会根据当前的资源以及UE承载的优先级，分配一定数量的RB。

在TS36.213的7.1.7.2.1节，可以查询给定MCS和RB数， 1ms内传输的bit。

举例：计算TD-LTE的峰值速率。

在峰值速率时，系统为UE选择最高阶调制编码方式MCS28（对应的TBS是26）并调度所有RB（ 20M带宽下100个）。

在上面的表中，查出1ms传输75376 bit（标黄的那个）。

如果上下行时隙配比是2:2，一个5ms 的TD-LTE半帧里有2个下行时隙。

如果特殊时隙也传输数据，特殊时隙的数据按照0.75倍的正常时隙速率计算。

所以5ms内的下行速率是： 75376×（2 +0.75） = 207284 bit扩展到1秒，下行速率是，207284×200 = 41456800 bit = 41.4568Mbps2、确定单双流请注意，上面算出的是单流的速率。

如果是双流，需要查询TS36.213的7.1.7.2.2节另一个针对双流的速率表。

1个下行子帧可以发送75376 bit ，一个特殊子帧（比如10：2：2）可以发送55056 bit。

F:20MHZ，时隙配比1:3 2×2MIMO 特殊子帧3：9：2 10ms内6个下行子帧， 75376×6×100×2＝90.45mbps 。

D:20MHZ，时隙配比1:3 2×2MIMO 特殊子帧10：2：2 10ms内6个下行子帧，2个特殊子帧（75376×6+55056*2）×100×2=112.5mbps20MHZ，时隙配比2:2 2×2MIMO 特殊子帧10：2：2 10ms内4个下行子帧，2个特殊子帧（75376×4+55056*2）×100×2=82.3mbps上行，3：1是10Mbps，2：2是20Mbps。

LTE上下行速率计算方法详解吞吐率取决于MAC层调度选择的TBS，理论峰值吞吐率就是在一定条件下计算可以选择的最大TBS。

TBS由RB数和MCS阶数查表得到，具体计算思路如下：①针对每个子帧计算可用的RE数，此处要根据协议物理层资源分布，扣除每个子帧里PDCCH，PBCH，S-SS，P-SS，CRS（对于BF还有DRS）等开销。

这些开销中，PBCH，S-SS，P-SS是固定的；其它的开销要考虑具体的参数设置，如PDCCH符号数，特殊子帧配比，4天线以上时映射到2端口还是4端口等，CRS和DRS的时频占用位置参考协议36.211的6.10节；②计算每个子帧RE可携带的比特数，可携带比特数＝可用RE ×调制系数(64QAM为6)③依据可用的RB数选择满足CR(码率)不超过0.93的最大的TBS，其中CR = TBS/可携带比特数。

④计算出每个子帧选择的TBS后，根据时隙配比累加各个子帧的TBS，如果是双码字还要乘以2，计算出最终吞吐率;下面以20M带宽，2×2 MIMO，子帧配比1（2U2D），特殊子帧配比7(10:2:2)，PDCCH符号1为例进行计算，下行传数的子帧有：0，1，4，5，6，9。

子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384，查100RB对应的TBS，可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-1-1)*12-8)*6+((10-1)*12-8)*(100-6))*6=59568，TBS选择55056(MCS24)子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400，TBS选择75376(MCS28)子帧5:可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数= (((14-1-1)*12-12)*6+((14-1)*12-12)*(100-6))*6=85968， TBS选择75376(MCS28)子帧6和子帧9分别与子帧1和子帧4计算相同下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。

TDD物理层下行峰值理论速率的计算方法通常我们都说TD-LTE的下行速率达到100Mbps，那么这速率是如何计算得到的呢？下面我们将详细的告诉大家。

一、无线帧的认识理论上的峰值下行速率指在20M带宽内，所有的业务信道给单用户使用时所计算得出的，此速率是在一个无线帧内，除去下行控制信道（PDCCH），物理广播信道（PBCH），主同步信号（PSS），辅同步信号（SSS）和导频信号（RS）后，所有RE占用业务时的最大峰值速率。

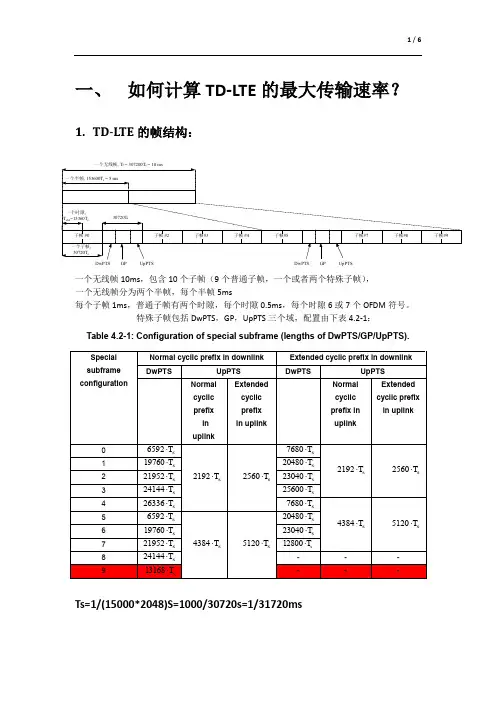

TD-LTE的一个无线帧如下图：（图1）与TDS有所相似，每个10ms无线帧包括2个长度为5ms的半帧，每个半帧由4个数据子帧和1个特殊子帧组成。

数据子帧与特殊子帧都是1ms一帧，每个特殊子帧包括3个特殊时隙：DwPTS，GP和UpPTS。

其中子帧0、5和DwPTS总是用于下行发送。

其它子帧按照配置配比而确定是用于上行还是下行发送。

一个子帧由2个时隙组成，每个时隙在时域上通常由7个OFDM符号组成（在使用扩展循环前缀时，由6个OFDM符号组成），时长0.5ms。

LTE上下行传输使用的最小资源单位叫做资源粒子（RE：Resource Element），时域上1个OFDM符号，频域上1个子载波（15KHz）。

LTE 在进行数据传输时，将上下行时频域物理资源组成资源块（RB：Resource Block），作为物理资源单位进行调度与分配，时域上1个时隙（6个或7个符号组成1个时隙），时长0.5ms，频域上12个子载波（180KHz）。

一个 RB由若干个 RE组成，在频域上包含 12个连续的子载波、在时域上包含 7个连续的OFDM符号（在 Extended CP情况下为 6个），即频域宽度为 180kHz，时间长度为0.5ms。

不同带宽对应RB数（图2）图2为TDD的时频示意图，图上时域上只显示了3个子帧。

其中，各信道占用如下：PBCH：PBCH位于子帧0时隙1的前4个OFDM符号，频域上占用中间的6个RB的72个子载波，调制方式QPSK；PDCCH、PCFICH、PHICH：根据PCFICH指示，映射在一个子帧（包括特殊子帧的下行处）的前N（N<=4）个OFDM符号，调制方式QPSK。
