LTE帧结构与速率计算

LTE测试下载速率学习一、下载速率的计算1.1 帧结构1.2 RB and RE1.2.1 RBLTE空中接口分配资源的基本单位是物理资源块（physical Resource Block，PRB）。

一个物理资源块包括频域上的连续12个子载波，和时域上的7个连续的OFDM 符号周期。

一个RB对于的是带宽为180kHZ、时长为0.5ms的无线资源。

以20M带宽为例，一共有100个RB数。

1.2.2 RELTE的下行物理资源可以看成是时域和频域资源组成的二维栅格，把一个常规的OFDM符号周期和一个子载波组成的资源成为一个资源单位（Resource Element，RE），那么一个RB包含12*7=84个RE。

每个RE都可以根据无线环境选择QPSK、16QAM或64QAM的调制方式，调制方式为QPSK时可以携带2bit信息，16QAM时可以携带4bit，而64QAM则可以携带6bit信息。

1.3 CP保护间隔中的信号与该符号尾部相同，即循环前缀（Cyclic Prefix,简称CP）。

Tcp的作用：既可以消除多径的ISI,又可以消除ICI。

一个OFDM的符号周期包括有用符号时间Tu和循环前缀Tcp，Tofdm=Tu+Tcp。

一般分为普通CP和扩展CP，普通CP配置情况下，一个时隙内有用符号为7个，扩展CP配置情况下为6个。

所谓有用符号就是可以携带有效数据的符号。

1.4 PCFICH、PHICH和PDCCH配置1.5 上下行理论计算1.5.1 下行峰值速率以20M带宽为例，可用RB为100。

1）以常用的双天线为例，RS的图案如下图所示。

可以看出每个子帧RS的开销为16/168=2/21。

2）PCFICH、PHICH占用的是每个子帧的第一个Symbol，PDCCH通常占用每个子帧的前三个Symbol，如下图所示。

考虑到和RS信号重复的部分，PCFICH、PHICH和PDCCH的开销为(36-4)/168=4/21。

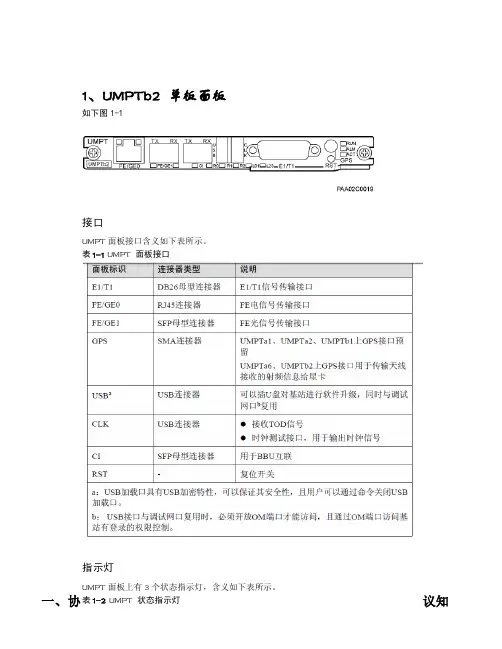

一、协1、UMPTb2 单板面板如下图1-1接口UMPT 面板接口含义如下表所示。

表1-1 UMPT 面板接口指示灯UMPT 面板上有3个状态指示灯，含义如下表所示。

表1-2 UMPT 状态指示灯议知识1. LTE帧结构及物理资源基本概念RE/RB/CCE/REG/RBG帧结构Type1：FDD（全双工和半双工）(FDD上下行数据在不同的频带里传输；使用成对频谱)每一个无线帧长度为10ms，由20个时隙构成，每一个时隙长度为T slot = 15630 x Ts = 0.5ms。

对于FDD，在每一个10ms中，有10个子帧可以用于下行传输，并且有10个子帧可以用于上行传输。

上下行传输在频域上进行分开。

帧结构Type2：TDD (TDD上下行数据可以在同一频带内传输；可使用非成对频谱)一个无线帧10ms，每个无线帧由两个半帧构成，每个半帧长度为5ms。

每一个半帧由8个常规时隙和DwPTS、GP和UpPTS三个特殊时隙构成，DwPTS和UpPTS的长度可配置，要求DwPTS、GP以及UpPTS的总长度为1ms。

DwPTS: Downlink Pilot Time SlotGP: Guard Period (GP越大说明小区覆盖半径越大)UpPTS: Uplink Pilot SlotTs = 1 / (15000x2048) sFrame 帧的长度：Tf = 307200 x Ts = 10msSubframe 子帧的长度：Tsubframe = 30720 x Ts = 1msSlot 时隙的长度：Tslot = 15360 x Ts = 0.5ms1 Sub-Carrier = 15 kHz;1 TTI = 1 ms => 1 sub-frame =>2 slots (0.5 ms *2) # for one user, min 2 RB allocation.1 RB = 12 sub-carriers during 1 slot (0.5 ms) =>12 * 15kHz = 180kHz (Bandwidth); => 12 * 7 symbols= 84 REs1RE = 1 sub-carrier x 1 symbol period (Each symbol is QPSK, 16QAM or 64QAM modulated.)LTE支持可变带宽：1.4MHz, 3, 5, 10, 15 和 20MHz一个小区最少使用6个RB, 即最少包含72个sub-carriers: 6 RB * 12 sub-carriers = 72 sub-carriers特殊帧格式7：DwPTS:GP:UpPTS => (21952Ts-32Ts) : 4384Ts : 4384Ts=> 10:2:2最小分配单位为:2192T⋅sConfigure TDD: 上下行配置（下图） + 特殊帧格式（上图） (e.g.: 2:71:7)=> 10ms转换周期：一个帧分成上下半帧，下半帧的特殊帧为DwPTS=1ms，用于DL传输(如上图3，4，5所示)RE：Resource Element，称为资源粒子，是上下行传输使用的最小资源单位。

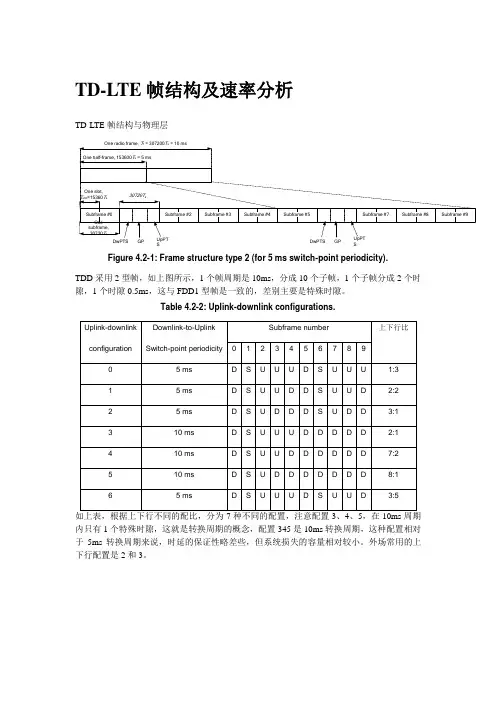

TD-LTE帧结构及速率分析TD-LTE帧结构与物理层DwPTS SGPSFigure 4.2-1: Frame structure type 2 (for 5 ms switch-point periodicity).TDD采用2型帧，如上图所示，1个帧周期是10ms，分成10个子帧，1个子帧分成2个时隙，1个时隙0.5ms，这与FDD1型帧是一致的，差别主要是特殊时隙。

Table 4.2-2: Uplink-downlink configurations.如上表，根据上下行不同的配比，分为7种不同的配置，注意配置3、4、5，在10ms周期内只有1个特殊时隙，这就是转换周期的概念，配置345是10ms转换周期，这种配置相对于5ms转换周期来说，时延的保证性略差些，但系统损失的容量相对较小。

外场常用的上下行配置是2和3。

Table 4.2-1: Configuration of special subframe (lengths of DwPTS/GP/UpPTS).PS：CP的概念：循环前缀（CP: Cyclic Prefix）实际上是一份附加在符号前面的数据符号的末尾部分。

通过添加一个循环前缀，信道能够被制成表现好像传输波形是来自时间减去无穷大，从而保证了正交状态，其本质上防止了一个辅载波与另一个载波相混淆（叫做载波间干扰，或ICI ）。

目前常用的特殊子帧配置是5和7，特别是7，可以提高下行吞吐量。

以上TDD 帧结构的2个重要概念已经总结完了，1个是上下行子帧配比，1个是特殊子帧配比。

资源栅格：One downlink slot T 0=l 1DLsymb -=N l R B D L s u b c a r r i e r RB scN ⨯resource elementsResourceelement),(l k 1RBsc -N上图中，一个RB （Resource Block ）即帧结构中的一个slot 。

1.基本概述LTE理论速度的计算，归根结底，还是要统计多少个RE传输下行数据,多少个传输上行数据，多少个RE是系统开销掉的，然后再根据调制方式计算传输块大小。

即吞吐率取决于MAC层调度的选择的TBS，理论吞吐率就是在一定条件下可选择的最大TBS 传输块。

TBS可有RB和MCS的阶数对应表中进行查询可得。

2.计算思路具体计算思路如下：2.1 计算每个子帧中可用RE数量这里要根据协议规定，扣除掉每个子帧中的PSS、SSS、PBCH、PDCCH、CRS等开销，然后可以得到可使用的RE数目。

在这里，PSS、SSS、PBCH是固定的，但是其他系统开销需要考虑到具体的参数配置，如PDCCH符号数、特殊子帧配比、天线端口映射等。

信道映射举例如下：TD-LTE帧结构图（信道、子载波、时隙）2.2 计算RE可携带比特数比特数=RE数*6（2.3 选择子帧TBS传输块依据可用RB数，选择CR（码率）不超过0.93的最大TBS。

2.3.1 码率下表是CQI与码资源利用率的关系，可以看到，即使是使用64QAM调制，最大的码字也不能达到6，最多达到0.926，这里也算是修正我们上一步乘以6bit的一些差值。

2.3.2 MCS与TBS对应关系以20M带宽，100RB计算，对应关系如下表：这里我们根据RE*6*CR的值，在下表中找出比这个值小，但是最接近的TBS块大小，就是该子帧能达到的最大理论速度。

全部的MCS、RB、和TBS的对应关系如附件：MCS与TBS映射.xlsx2.4 累加各子帧的TBS根据时隙配比，累计各个子帧的TBS；如果是双流，还需要乘以2，就可以计算出最高的吞吐量了。

3.下行理论速度计算举栗子配置为：20M带宽，2x2 MIMO,子帧配比1,特殊子帧配比7, PDCCH符号1，所以下行传数的子帧有：0, 1, 4，5, 6, 9。

子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384,乘以码率0.93，得78477，查询100RB 对应的TBS,可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-l-l)*12-8)*6+((10-l)*12-8)*(100-6))*6=59568, 乘以码率0.93，得55398，TBS 选择55056(MCS24)子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400, 乘以码率0.93，得80352，TBS 选择75376(MCS28)子帧5：可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)* 每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-l-l)*12-12)*6+((14-l)*12-12)*(100-6))*6=85968, 乘以码率0.93，得79950，TBS 选择75376(MCS28)子帧6与子帧1计算相同，子帧9与子帧4计算相同所以下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps理论速度对应表如下：4.上行理论速度计算上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。

1.基本概述LTE理论速度的计算，归根结底，还是要统计多少个RE传输下行数据,多少个传输上行数据，多少个RE是系统开销掉的，然后再根据调制方式计算传输块大小。

即吞吐率取决于MAC层调度的选择的TBS，理论吞吐率就是在一定条件下可选择的最大TBS 传输块。

TBS可有RB和MCS的阶数对应表中进行查询可得。

2.计算思路具体计算思路如下：2.1 计算每个子帧中可用RE数量这里要根据协议规定，扣除掉每个子帧中的PSS、SSS、PBCH、PDCCH、CRS等开销，然后可以得到可使用的RE数目。

在这里，PSS、SSS、PBCH是固定的，但是其他系统开销需要考虑到具体的参数配置，如PDCCH符号数、特殊子帧配比、天线端口映射等。

信道映射举例如下：TD-LTE帧结构图（信道、子载波、时隙）2.2 计算RE可携带比特数比特数=RE数*6（2.3 选择子帧TBS传输块依据可用RB数，选择CR（码率）不超过0.93的最大TBS。

2.3.1 码率下表是CQI与码资源利用率的关系，可以看到，即使是使用64QAM调制，最大的码字也不能达到6，最多达到0.926，这里也算是修正我们上一步乘以6bit的一些差值。

2.3.2 MCS与TBS对应关系以20M带宽，100RB计算，对应关系如下表：这里我们根据RE*6*CR的值，在下表中找出比这个值小，但是最接近的TBS块大小，就是该子帧能达到的最大理论速度。

全部的MCS、RB、和TBS的对应关系如附件：MCS与TBS映射.xlsx2.4 累加各子帧的TBS根据时隙配比，累计各个子帧的TBS；如果是双流，还需要乘以2，就可以计算出最高的吞吐量了。

3.下行理论速度计算举栗子配置为：20M带宽，2x2 MIMO,子帧配比1,特殊子帧配比7, PDCCH符号1，所以下行传数的子帧有：0, 1, 4，5, 6, 9。

子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384,乘以码率0.93，得78477，查询100RB 对应的TBS,可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-l-l)*12-8)*6+((10-l)*12-8)*(100-6))*6=59568, 乘以码率0.93，得55398，TBS 选择55056(MCS24)子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400, 乘以码率0.93，得80352，TBS 选择75376(MCS28)子帧5：可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)* 每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-l-l)*12-12)*6+((14-l)*12-12)*(100-6))*6=85968, 乘以码率0.93，得79950，TBS 选择75376(MCS28)子帧6与子帧1计算相同，子帧9与子帧4计算相同所以下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps理论速度对应表如下：4.上行理论速度计算上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。

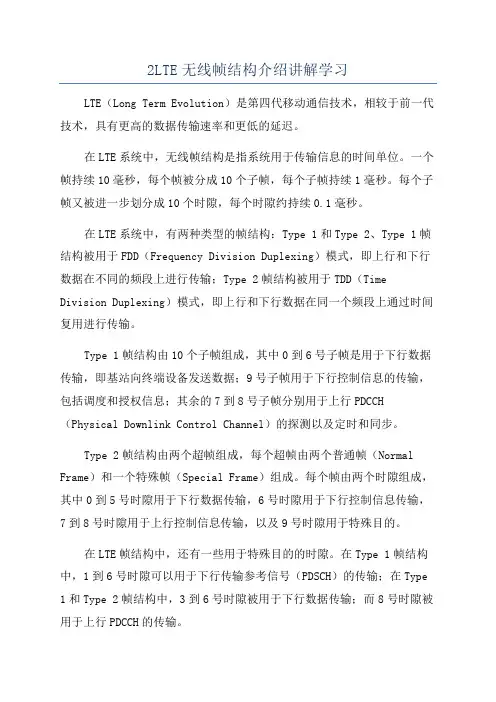

2LTE无线帧结构介绍讲解学习LTE（Long Term Evolution）是第四代移动通信技术，相较于前一代技术，具有更高的数据传输速率和更低的延迟。

在LTE系统中，无线帧结构是指系统用于传输信息的时间单位。

一个帧持续10毫秒，每个帧被分成10个子帧，每个子帧持续1毫秒。

每个子帧又被进一步划分成10个时隙，每个时隙约持续0.1毫秒。

在LTE系统中，有两种类型的帧结构：Type 1和Type 2、Type 1帧结构被用于FDD（Frequency Division Duplexing）模式，即上行和下行数据在不同的频段上进行传输；Type 2帧结构被用于TDD（Time Division Duplexing）模式，即上行和下行数据在同一个频段上通过时间复用进行传输。

Type 1帧结构由10个子帧组成，其中0到6号子帧是用于下行数据传输，即基站向终端设备发送数据；9号子帧用于下行控制信息的传输，包括调度和授权信息；其余的7到8号子帧分别用于上行PDCCH （Physical Downlink Control Channel）的探测以及定时和同步。

Type 2帧结构由两个超帧组成，每个超帧由两个普通帧（Normal Frame）和一个特殊帧（Special Frame）组成。

每个帧由两个时隙组成，其中0到5号时隙用于下行数据传输，6号时隙用于下行控制信息传输，7到8号时隙用于上行控制信息传输，以及9号时隙用于特殊目的。

在LTE帧结构中，还有一些用于特殊目的的时隙。

在Type 1帧结构中，1到6号时隙可以用于下行传输参考信号（PDSCH）的传输；在Type 1和Type 2帧结构中，3到6号时隙被用于下行数据传输；而8号时隙被用于上行PDCCH的传输。

在LTE系统中，帧结构的设计旨在提高系统的灵活性和可靠性。

通过将上行和下行数据传输分开，可以避免干扰问题；同时，通过不同的子帧和时隙的设计，可以实现对不同类型的信息进行传输和控制。

1、FDD理论计算公式：一个时隙（0.5ms）内传输7个OFDM符号，即在1ms内传输14个OFDM符号，一个资源块（RB）有12个子载波（即每个OFDM在频域上也就是15KHZ），所以1ms内（2个RB）的OFDM个数为168个（14*12），它下行采用OFDM技术，每个OFDM包含6个bits，则20M带宽时下行速速为：<OFDM的bits数>*<1ms内的OFDM数>*<20M带宽的RB个数>*<1000ms/s>=6*168*100*1000=100800000bits/s=100Mb2、TDD理论计算公式：假设：带宽为20MHZ，TDD配比使用配置为1，即DL:UL:S=4:4：2，特殊时隙配置为DwPTS : Gp : UpPTS=10:2:2，子帧中下行控制信道占用3个符号，传输天线为2。

总10ms周期内，下行子帧有效数为4+10/14*2=5.4320MHZ带宽下：每帧中下行符号数为14*12*100*（4+10/14*2）=91200每帧中下行控制信道所占用的符号数为（3*12-2*2）*100*5.43=17371.4 每帧中下行参考信号数目为16*100*5.43=8685.7每帧中用于同步的符号数为288每帧中PBCH符号数为（4*12-2*2）*6=264则每帧中下行的PDSCH符号数为91200-17371.4-8685.7-288-264=64951 假设采用64QAM，码率为5/6，则速率为：（6*5/6*64951*2）/10ms=64.951Mbits/s其中6为64 QAM时每符号的比特数，5/6为码率，2为天线数RE：资源粒子 RB资源块1RB=7*12=84RE一个RB=12个子载波20M带宽：12*15*100=18000Hz，加2M保护带宽，不就是20M了嘛，不同的带宽不同的资源粒子数OFDM符号是在时域上说的，一个RE就是OFDM符号。

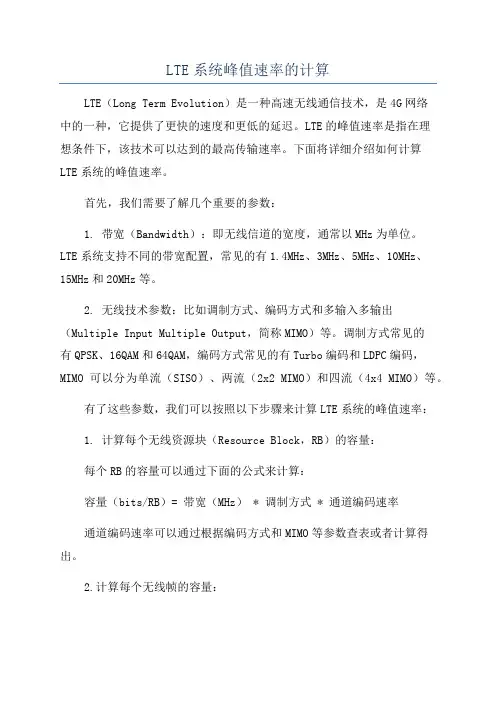

LTE系统峰值速率的计算LTE（Long Term Evolution）是一种高速无线通信技术，是4G网络中的一种，它提供了更快的速度和更低的延迟。

LTE的峰值速率是指在理想条件下，该技术可以达到的最高传输速率。

下面将详细介绍如何计算LTE系统的峰值速率。

首先，我们需要了解几个重要的参数：1. 带宽（Bandwidth）：即无线信道的宽度，通常以MHz为单位。

LTE系统支持不同的带宽配置，常见的有1.4MHz、3MHz、5MHz、10MHz、15MHz和20MHz等。

2. 无线技术参数：比如调制方式、编码方式和多输入多输出（Multiple Input Multiple Output，简称MIMO）等。

调制方式常见的有QPSK、16QAM和64QAM，编码方式常见的有Turbo编码和LDPC编码，MIMO可以分为单流（SISO）、两流（2x2 MIMO）和四流（4x4 MIMO）等。

有了这些参数，我们可以按照以下步骤来计算LTE系统的峰值速率：1. 计算每个无线资源块（Resource Block，RB）的容量：每个RB的容量可以通过下面的公式来计算：容量（bits/RB）= 带宽（MHz） * 调制方式 * 通道编码速率通道编码速率可以通过根据编码方式和MIMO等参数查表或者计算得出。

2.计算每个无线帧的容量：每个无线帧由多个RB组成，无线帧的容量可以通过下面的公式来计算：容量（bits/frame）= 容量（bits/RB） * RB数RB数是一个无线帧中RB的数量，它主要由带宽和子载波间距决定。

3.计算每个子帧的容量：每个无线帧由多个子帧组成，每个子帧的容量可以通过下面的公式来计算：容量（bits/subframe）= 容量（bits/frame） * 子帧占用帧数子帧占用帧数是每个子帧占据的无线帧数，通常为1或者24.计算每个时隙的容量：每个子帧由多个时隙（Slot）组成，每个时隙的容量可以通过下面的公式来计算：容量（bits/slot）= 容量（bits/subframe） * 子帧占用时隙数子帧占用时隙数是每个子帧占据的时隙数，通常为1或者25.计算峰值速率：峰值速率可以通过下面的公式来计算：峰值速率（Mbps）= 容量（bits/slot） * 时隙数 / 1024 / 1024其中，时隙数是每帧的时隙数，通常为10或者20。

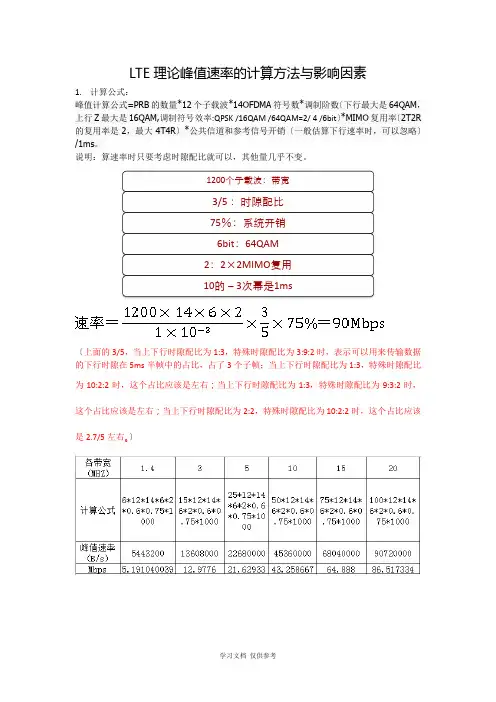

LTE 理论峰值速率的计算方法与影响因素1. 计算公式：峰值计算公式=PRB 的数量*12个子载波*14OFDMA 符号数*调制阶数〔下行最大是64QAM ，上行Z 最大是16QAM,调制符号效率:QPSK /16QAM /64QAM=2/ 4 /6bit 〕*MIMO 复用率〔2T2R 的复用率是2，最大4T4R 〕*公共信道和参考信号开销〔一般估算下行速率时，可以忽略〕/1ms 。

说明：算速率时只要考虑时隙配比就可以，其他量几乎不变。

〔上面的3/5，当上下行时隙配比为1:3，特殊时隙配比为3:9:2时，表示可以用来传输数据的下行时隙在5ms 半帧中的占比，占了3个子帧；当上下行时隙配比为1:3，特殊时隙配比为10:2:2时，这个占比应该是左右；当上下行时隙配比为1:3，特殊时隙配比为9:3:2时，这个占比应该是左右；当上下行时隙配比为2:2，特殊时隙配比为10:2:2时，这个占比应该是2.7/5左右。

〕1200个子载波：带宽3/5 ：时隙配比75％：系统开销6bit ：64QAM 2：2×2MIMO 复用10的－3次幂是1msTDD-LTE下行最大速率= 100〔无线帧〕× 8〔子帧〕× 2〔个时隙〕×100〔RB数，110〕×12 〔子载波数〕×7〔符号，正常循环头CP〕×6〔bit〕〔QAM64〕=80640000〔bit/s〕上行最大速率=100〔无线帧〕×1〔子帧〕× 2〔时隙〕×100〔RB数，110〕×12 〔子载波数〕×7〔符号，正常循环头CP〕×6〔bit〕〔QAM64〕=10080000〔bit/s〕补充：PRB的数量和带宽有关系，因为LTE的带宽是比较灵活的。

一个RB包含7个符号，同时包含12个子载波，也就是12个15KHz〔180K〕。

之所以除以1ms，因为这个公式计算的是一个无线帧，所以符号数是14个，采用常规CP。

1、FDD理论计算公式：一个时隙（0.5ms）内传输7个OFDM符号，即在1ms内传输14个OFDM符号，一个资源块（RB）有12个子载波（即每个OFDM在频域上也就是15KHZ），所以1ms内（2个RB）的OFDM个数为168个（14*12），它下行采用OFDM技术，每个OFDM包含6个bits，则20M带宽时下行速速为：<OFDM的bits数>*<1ms内的OFDM数>*<20M带宽的RB个数>*<1000ms/s>=6*168*100*1000=100800000bits/s=100Mb2、TDD理论计算公式：假设：带宽为20MHZ，TDD配比使用配置为1，即DL:UL:S=4:4：2，特殊时隙配置为DwPTS : Gp : UpPTS=10:2:2，子帧中下行控制信道占用3个符号，传输天线为2。

总10ms周期内，下行子帧有效数为4+10/14*2=5.4320MHZ带宽下：每帧中下行符号数为14*12*100*（4+10/14*2）=91200每帧中下行控制信道所占用的符号数为（3*12-2*2）*100*5.43=17371.4 每帧中下行参考信号数目为16*100*5.43=8685.7每帧中用于同步的符号数为288每帧中PBCH符号数为（4*12-2*2）*6=264则每帧中下行的PDSCH符号数为91200-17371.4-8685.7-288-264=64951 假设采用64QAM，码率为5/6，则速率为：（6*5/6*64951*2）/10ms=64.951Mbits/s其中6为64 QAM时每符号的比特数，5/6为码率，2为天线数RE：资源粒子 RB资源块1RB=7*12=84RE一个RB=12个子载波20M带宽：12*15*100=18000Hz，加2M保护带宽，不就是20M了嘛，不同的带宽不同的资源粒子数OFDM符号是在时域上说的，一个RE就是OFDM符号。

计算举例：以上我做的修正是基于CFI=3，下面的表格中我未细算，应该是有CFI=1的情况,如112M的情况，这里统一按CFI=3来计算吧：以2U:2D 10:2:2 UE等级3，CFI=3配置,按36.306协议规定，CAT3时，终端在一个TTI （1ms)内单流时能处理75376bit，双流时能处理102048bit的数据，在一个5ms内，下行有2个普通子帧和一个特殊子帧，2个普通子帧可传102048*2的数据，特殊子帧终端也可以处理102048bit的数据，但由于特殊子帧只有10个symbol，按码率不能超过0.93的规定，此时只能传送（46888*2=93776bits）的数据，因此在5ms内可传102048*2+46888*2=297872bits数，在一秒内，共200个5ms，因此峰速为297872*200=59.57Mbits。

UE能力表格：3.CRS共4列，每列4个，共4*4=16个RE，其中第一列包含在PDCCH中，余下三列：3*4=12，相当于一个symbol不能用于传数据，因此，数据部分还剩10个symbol因此数据部分共有10*12=120个RE4.按照64QAM调制，一个prb能传输120*6=720个bit5.下行1个子帧（1ms)100个PRB，共能传72000个bit6.按协议规定，终端接收数据的码率不能超过0.93，因此最多能传72000*0.93=66960个bit7.查协议36.213 Table 7.1.7.2.1-1:，100prb，Itbs=25（MCS=27）时，可传送的数据块大小为63776，Itbs=26（MCS=28）时为75376，因此，只能传得下MCS=27时的数据块63776，62776*2=127552，但由上面表格，CAT3时最大能处理102048bit，因此，普通子帧在CAT3时只能最大处理102048的数据，CAT4时能处理150752的数据，但由于受上面码率的限制，cat4时只能传输63776的数据块.8.因此普通子帧在CAT3时的的速率：102048*400（5ms内2个普通子帧）=40.8192Mbps9.特殊子帧10:2:2时，相当于0.75个子帧，20M带宽时相当于75个prb，同理按上面的几个步骤的计算，最大能传MCS=27时的46888bit，因此特殊子帧速率：46888*2*200=18.7552Mbps10.总速率：=40.8192+18.7552=59.57Mbps。

LTE计算汇总范文LTE是一种高速无线通信技术，可以提供高质量和低延迟的移动宽带连接。

本文将对LTE的计算问题进行汇总，涵盖了系统容量、覆盖范围、速率和功耗等方面的计算。

1.系统容量计算：LTE系统容量的计算主要涉及下行链路容量和上行链路容量的估算。

下行链路容量可以通过以下公式计算：下行链路容量=（子载波数量）*（每个子载波的比特速率）*（调度单位长度）*（时隙帧利用率）上行链路容量可以通过以下公式计算：上行链路容量=（子载波数量）*（每个子载波的比特速率）*（调度单位长度）*（时隙帧利用率）*（用户数）2.覆盖范围计算：LTE的覆盖范围可以通过以下公式计算：覆盖半径=（信号传输速度）*（信号传输时间）/（传输信号的损耗因子）其中，信号传输速度可以根据传输介质和信号传输模式进行估算，信号传输时间是信号从发送端到接收端所需的时间，传输信号的损耗因子主要考虑传输过程中的信号衰减和干扰。

3.速率计算：LTE的速率可以通过以下公式计算：速率=（每个OFDM符号的比特数）*（子载波数量）*（OFDM符号数）/（TTI长度）其中，OFDM符号是LTE中的基本单位，由若干子载波组成，TTI （Transmission Time Interval）长度是处理无线通信数据的时间窗口。

每个OFDM符号的比特数可以根据调制方式和编码方式进行计算。

4.功耗计算：LTE的功耗主要包括基站的功耗和终端设备的功耗。

功耗=（传输功率）*（信号传输时间）+（待机功耗）*（基站总数）终端设备的功耗可以通过以下公式估算：功耗=（传输功率）*（信号传输时间）+（待机功耗）*（用户数）其中，传输功率是指发送端所需要的功率，信号传输时间是指信号从发送端到接收端所需的时间，待机功耗是终端设备在待机状态下的功耗。

以上是LTE计算的汇总，涵盖了系统容量、覆盖范围、速率和功耗等方面的计算问题。

这些计算可以帮助我们了解和评估LTE系统的性能和效率，以及进行网络规划和优化工作。

下行峰值速率的计算：计算峰值速率一般采用两种方法：第一种：是从物理资源微观入手，计算多少时间内（一般采用一个TTI或者一个无线帧）传多少比特流量，得到速率；另一种：是直接查某种UE类型在一个TTI（LTE系统为1ms）内能够传输的最大传输块，得到速率。

下面以FDD-LTE为例，分别给出两种方法的举例。

【方法一】首先给出计算结果：20MHz带宽情况下，一个TTI内，可以算得最高速率为：总速率=，业务信道的速率=201.6*75%≈150Mbps数字含义：6：下行最高调制方式为64QAM，1个符号包含6bit信息；2和7：LTE系统的TTI为1个子帧（时长1ms），包含2个时隙，常规CP下，1个时隙包含7个符号；因此：在一个TTI内，单天线情况下，一个子载波下行最多传输数据6×7×2bit；2：下行采用2×2MIMO，两层空分复用，双流可以传输两路数据；1200：20MHz带宽包含1200个子载波（100个RB，每个RB含12个子载波）75%：下行系统开销一般取25%（下行开销包含RS信号(2/21)、PDCCH/PCFICH/PHICH(4/21)、SCH、BCH等），即下行有效传输数据速率的比例为75%。

如果是TD-LTE系统，还要考虑上下行的时隙配比和特殊时隙配比，对下行流量对总流量占比的影响。

如在时隙配比3:1/特殊子帧配比10:2:2的情况下：一个无线帧内，各子帧依次为DSUDD??DSUDD，其中D为下行子帧U为上行子帧，每个子帧包含2个时隙共14个符号，S为特殊子帧，10:2:2的配置，表示DwPTS(Downlink Pilot TimeSlot)、GP(Guard Period)和UpPTS(Uplink Pilot TimeSlot)各占10个、2个和2个符号。

那么所有下行符号等效在一个TTI内占的比例为(6*14+2*10)/14*10=74%，如果也粗略考虑75%的控制信道开销，那么TD-LTE系统在3:1/10:2:2的配置下，下行峰值速率可达：201.6*75%*74%≈112Mbps其他的时隙配比、特殊子帧配比，都可以参考这个方法来计算。

TDD物理层理论峰值速率计算方法吞吐率取决于MAC层调度选择的TBS，理论峰值吞吐率就是在一定条件下计算可以选择的最大TBS。

TBS由RB数和MCS阶数查表得到，具体计算思路如下：①针对每个子帧计算可用的RE数，此处要根据协议物理层资源分布，扣除每个子帧里PDCCH，PBCH，S-SS，P-SS，CRS（对于BF还有DRS）等开销。

这些开销中，PBCH，S-SS，P-SS是固定的；其它的开销要考虑具体的参数设置，如PDCCH符号数，特殊子帧配比，4天线以上时映射到2端口还是4端口等，CRS和DRS的时频占用位置参考协议36.211的6.10节；②计算每个子帧RE可携带的比特数，可携带比特数＝可用RE × 调制系数(64QAM为6)③依据可用的RB数选择满足CR(码率)不超过0.93的最大的TBS，其中CR = TBS/可携带比特数。

④计算出每个子帧选择的TBS后，根据时隙配比累加各个子帧的TBS，如果是双码字还要乘以2，计算出最终吞吐率;下面以20M带宽，2×2 MIMO，子帧配比1，特殊子帧配比7，PDCCH符号1为例进行计算，下行传数的子帧有：0，1，4，5，6，9。

子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384，查100RB对应的TBS，可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-1-1)*12-8)*6+((10-1)*12-8)*(100-6))*6=59568，TBS选择55056(MCS24)子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400，TBS选择75376(MCS28)子帧5:可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-1)*12-12)*6+((14-1)*12-12)*(100-6))*6=85968，TBS选择75376(MCS28)子帧6和子帧9分别与子帧1和子帧4计算相同下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。

LTE参数大全范文LTE（Long Term Evolution，即长期演进）是一种无线通信技术，是目前最常用的4G网络技术之一、LTE具有高速数据传输、低延迟和高网络容量等优点，为提供更好的网络性能和用户体验而不断优化参数配置。

下面是关于LTE参数的详细介绍。

1.频谱分配：LTE的频谱分为不同带宽，包括1.4MHz、3MHz、5MHz、10MHz、15MHz 和20MHz。

较宽带宽能提供更高的数据传输速率，但也需要更多的无线频谱资源。

2.帧结构：LTE使用固定的时隙（slot）和子载波（subcarrier）来传输数据。

每个时隙包含7个符号（symbol），每个符号持续0.5ms。

每个符号又包含12个子载波。

帧结构通常为10ms，是由10个子帧（subframe）组成的。

3.调制方式：LTE采用多种调制方式来传输数据，包括QPSK、16QAM和64QAM。

这些调制方式决定了每个符号所能传输的比特数，从而影响传输速率和可靠性。

4.上行链路调度：LTE使用动态资源分配和调度（Dynamic Resource Allocation and Scheduling）来管理上行链路的资源。

调度器根据用户负载、信道条件和QoS（Quality of Service，服务质量）要求等因素来分配上行资源，以实现较高的系统容量和较低的延迟。

5.下行链路调度：LTE采用基于预测的调度算法来管理下行链路的资源。

调度器根据用户位置、速度和信道条件等信息来预测每个用户的信号质量，并优化资源分配以实现更好的用户体验。

6. 反向链路参考信号（Pilot Signal）：LTE中使用的反向链路参考信号是用于估计信道状态和距离的基准信号。

基站使用这些信号来估计每个用户的信道质量，并据此进行链路调度和功率控制。

7.多天线技术：LTE支持多天线技术，包括MIMO（Multiple Input Multiple Output）、Beamforming和空分复用（Spatial Multiplexing）。
