(完整版)LTE系统峰值速率的计算

LTE系统峰值速率的计算我们常听到” LT网络可达到峰值速率100M、150M、300M ,发展到LTE-A更是可以达到1Gbps “等说法，但是这些速率的达成究竟受哪些因素的影响且如何计算呢？为了更好的学习峰值速率计算，我们可以带着下面的问题来一起阅读：1、LTE系统中，峰值速率受哪些因素影响？2、FDD-LTE系统中，Cat3和Cat4,上下行峰值速率各为多少？3、T D-LTE系统中，以时隙配比3:1、特殊子帧配比10:2:2为例，Cat3、Cat4上下行峰值速率各为多少？3、LTE-A （ LTE Advaneed要实现IGbps的目标峰值速率，需要采用哪些技术？影响峰值速率的因素有哪些？影响峰值速率的因素有很多，包括：1. 双工方式——FDD、TDDFDD-LTE为频分双工，即上、下行采用不同的频率发送；而TD-LTE采用时分双工，上、下行共享频率，采用不同的时隙发送。

因此如果采用相同的带宽和同样的终端类型，FDD-LTE能达到更高的峰值速率。

2. 载波带宽LTE网络采用5MHz、10MHz、15MHz、20MHz等不同的频率资源，能达到的峰值速率不同。

3. 上行/ 下行上行的业务需求本就不及下行，因此系统设计的时候也考虑“下行速率高些、上行速率低些” 的原则，实际达到的效果也是这样的。

4. UE能力级即终端类型的影响，Cat3和Cat4是常见的终端类型，FDD-LTE系统中，下行峰值速率分别能达到100Mbps和150Mbps，上行都只能支持最高16QAM的调制方式，上行最高速率50Mbps。

5. TD-LTE系统中的上下行时隙配比、特殊子帧配比不同的上下行时隙配比以及特殊时隙配比，会影响TD-LTE系统中的峰值速率水平。

上下行时隙配比有1:3和2:2等方式，特殊时隙配比也有3:9:2和10:2:2等方式。

考虑尽量提升下行速率，国内外目前最常用的是DL:UL=3:1、特殊时隙配比10:2:2这种配置。

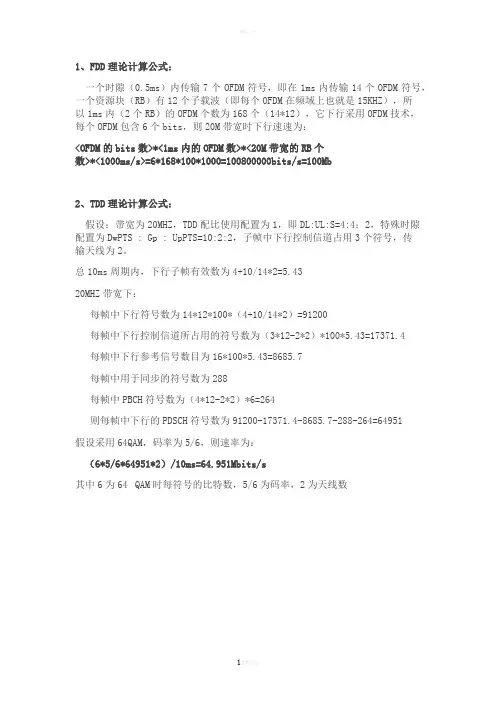

1、FDD理论计算公式：一个时隙（0.5ms）内传输7个OFDM符号，即在1ms内传输14个OFDM符号，一个资源块（RB）有12个子载波（即每个OFDM在频域上也就是15KHZ），所以1ms内（2个RB）的OFDM个数为168个（14*12），它下行采用OFDM技术，每个OFDM包含6个bits，则20M带宽时下行速速为：<OFDM的bits数>*<1ms内的OFDM数>*<20M带宽的RB个数>*<1000ms/s>=6*168*100*1000=100800000bits/s=100Mb2、TDD理论计算公式：假设：带宽为20MHZ，TDD配比使用配置为1，即DL:UL:S=4:4：2，特殊时隙配置为DwPTS : Gp : UpPTS=10:2:2，子帧中下行控制信道占用3个符号，传输天线为2。

总10ms周期内，下行子帧有效数为4+10/14*2=5.4320MHZ带宽下：每帧中下行符号数为14*12*100*（4+10/14*2）=91200每帧中下行控制信道所占用的符号数为（3*12-2*2）*100*5.43=17371.4每帧中下行参考信号数目为16*100*5.43=8685.7每帧中用于同步的符号数为288每帧中PBCH符号数为（4*12-2*2）*6=264则每帧中下行的PDSCH符号数为91200-17371.4-8685.7-288-264=64951假设采用64QAM，码率为5/6，则速率为：（6*5/6*64951*2）/10ms=64.951Mbits/s其中6为64 QAM时每符号的比特数，5/6为码率，2为天线数RE：资源粒子 RB资源块1RB=7*12=84RE一个RB=12个子载波20M带宽：12*15*100=18000Hz，加2M保护带宽，不就是20M了嘛，不同的带宽不同的资源粒子数OFDM符号是在时域上说的，一个RE就是OFDM符号。

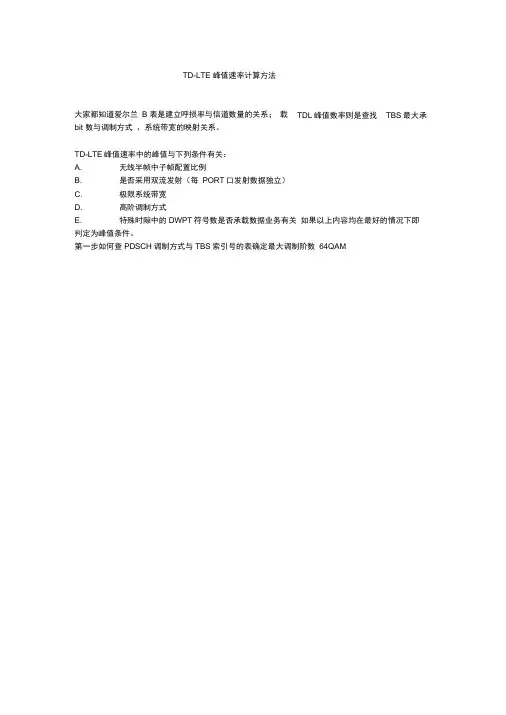

TD-LTE 峰值速率计算方法大家都知道爱尔兰 B 表是建立呼损率与信道数量的关系；载TDL峰值数率则是查找TBS最大承bit 数与调制方式、系统带宽的映射关系。

TD-LTE峰值速率中的峰值与下列条件有关：A. 无线半帧中子帧配置比例B. 是否采用双流发射（每PORT口发射数据独立）C. 极限系统带宽D. 高阶调制方式E. 特殊时隙中的DWPT符号数是否承载数据业务有关如果以上内容均在最好的情况下即判定为峰值条件。

第一步如何查PDSCH调制方式与TBS索引号的表确定最大调制阶数64QAMPDSCH-JMCS INDEX 28号对应目前最高阶调制方式，相映的TBS INDEX为26号。

第二步确定在最大系统带宽下TBS INDEX =26 TBS承载最大bit数查表的75376bit该表名称为TBS-L1。

注释：我们现在说的100PRB为传输带宽，系统带宽对应的为110PRB表中以查找系统带宽为基准。

TBS-L1图表2,102】02亠103^fg10加1皿12327Q：* 285^2畑沖.[29S-J* 却如29^H12P 3752, 3752* 3巧扣3752^弼眇3(80* 400^ ■W&-1008-' 4584^ 4584P 4SS4* 45X4^' 4773 477F 4776* 4776^- 49矽3甲洌］过*?0<2-C2L-J2兄rilOO^- 必心(545(U C4?C?7坯竝川7433 74«k7斗&如748CM 773& 7732冲32 7的2舁8760^ 9144^ 阳4491* 9144^ 貯2齡9$2^9S»9528•-9528-^ 10630* 10580- 106SO* 10680- H如1ilO肿llfl^ 11448^ 11448*' 1144S< 1221 乐12576* 12S76* 12>76- 12960- 12960' 12960 1却伽1J536- 13536^ 14112^ 1411> 146S8* 146血14688-14688* 15264-152&4* 1S264* 152644 如15S40* 12血1MI&*16J1Z 16410-116992* 10叫1硼水16W2- 17568* 1756^1833(^ 1S33&* 13336^18336- 18336190妙侃旳*190SO* 19080+ 1：2061^ 20616-206)6- 2B84+213S4- 用跖21384. 22152*' 22152- 22152*1 12心22920* 23638- 2光&乳2368 鼾236S8-1 2449&24496. 24496-耳496, 25456* 2W16* 26416-2M16- 26416, 27376, 27376* 27376* 27376*28336* 14+29296* 29296- 292碱2^296- 30576- 30576* 30576* 30576- 31704. 317W* 13?30576*31704^ 31704- 317M* 51704* 32S56*32S56* 3285(5* 34008* 3400乳32856* 32S56- 3^003- 340亦弭她J4O08- 35160- 35160-35160* 35160*皿366 96・36696- 36696- 37883^ 37S8S< 37SSS< 39 23入型地39232- 39232^18^ 40576* 40576- 4057(S*40576^ 42368*4236S* 423倔 1 4236 腕43316- ■13816*19^ 43816* 43516^43816- 45352tJ453 52- 45352* 46SS8* 46S8S-46888*4I5S8& 2346SSS^ 46888^48536- 我切•48936^48936* 48«6- 51024+ 510?+ 51024*51024^51024* 51024* 52了5卜52752- 52752-52752-55056+5505(^ 55056+d 55056*55056* 55O5&仍猗5?珈57336* 57336* 59256-沁負5Q256* 2斧57336*沁卜59256-5925&59256\6MZ 61盼61664- 61酯46377 积24*161昭61如6377&W776* &3776』637?念側泌6^592- 66592 - 6S592-2>63776^ 63776* 66592/ 66592- 665P2- 66592* 6SS0S.68SOS+- 6SS0S.2和7537(5* 753 7(^ 7⑶餐了刃7S37(k 75376- 75376* 753764TBS>LX图奏第三步：双流发射最大BIT数确定原则根据协议36.213规定：A当系统带宽小于55PRB时，如果采用双流发射直接把TBS-L1查找数值乘以2即可。

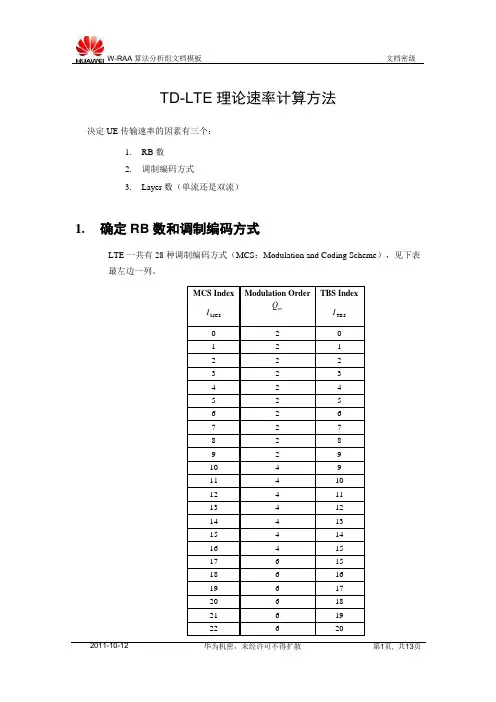

TD-LTE理论速率计算方法决定UE传输速率的因素有三个：1.RB数2.调制编码方式yer数（单流还是双流）1.确定RB数和调制编码方式LTE一共有28种调制编码方式（MCS：Modulation and Coding Scheme），见下表最左边一列。

当UE处在不同的无线信道环境时，系统会以目标BLER值做参考，选择一个MCS。

关于RB数，系统会根据当前的资源以及UE承载的优先级，分配一定数量的RB。

在TS36.213的7.1.7.2.1节，可以查询给定MCS和RB数，1ms内传输的bit。

举例：计算TD-LTE的峰值速率。

在峰值速率时，系统为UE选择最高阶调制编码方式MCS28（对应的TBS是26）并调度所有RB（20M带宽下100个）。

在上面的表中，查出1ms传输75376 bit（标黄的那个）。

如果上下行时隙配比是2:2，一个5ms的TD-LTE半帧里有2个下行时隙。

如果特殊时隙也传输数据，特殊时隙的数据按照0.75倍的正常时隙速率计算。

所以5ms内的下行速率是：75376×（2 +0.75）= 207284 bit扩展到1秒，下行速率是，207284×200 = 41456800 bit = 41.4568Mbps2.确定单双流请注意，上面算出的是单流的速率。

如果是双流，需要查询TS36.213的7.1.7.2.2节另一个针对双流的速率表。

1个下行子帧可以发送75376 bit ，一个特殊子帧（比如10：2：2）可以发送55056 bitF:20MHZ，时隙配比1:3 2×2MIMO 特殊子帧3：9：2 10ms内6个下行子帧，75376×6×100×2＝90.45mbpsD:20MHZ，时隙配比1:3 2×2MIMO 特殊子帧10：2：2 10ms内6个下行子帧，2个特殊子帧（75376×6+55056*2）×100×2=112.5mbps20MHZ，时隙配比2:2 2×2MIMO 特殊子帧10：2：2 10ms内4个下行子帧，2个特殊子帧（75376×4+55056*2）×100×2=82.3mbps上行，3：1是10Mbps，2：2是20Mbps。

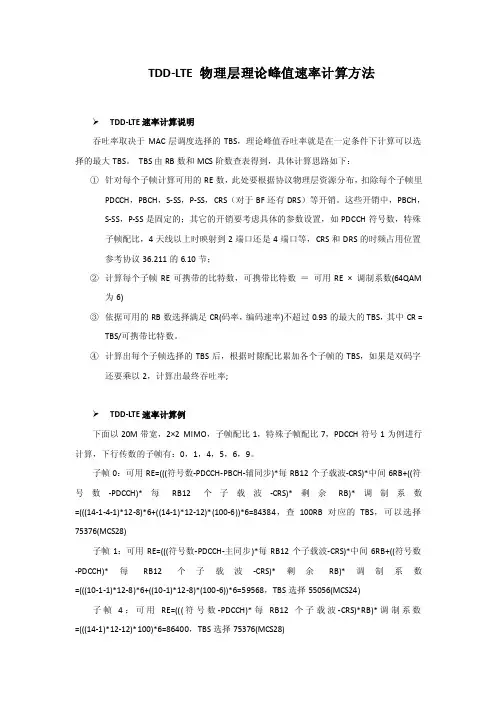

TDD-LTE 物理层理论峰值速率计算方法TDD-LTE速率计算说明吞吐率取决于MAC层调度选择的TBS，理论峰值吞吐率就是在一定条件下计算可以选择的最大TBS。

TBS由RB数和MCS阶数查表得到，具体计算思路如下：①针对每个子帧计算可用的RE数，此处要根据协议物理层资源分布，扣除每个子帧里PDCCH，PBCH，S-SS，P-SS，CRS（对于BF还有DRS）等开销。

这些开销中，PBCH，S-SS，P-SS是固定的；其它的开销要考虑具体的参数设置，如PDCCH符号数，特殊子帧配比，4天线以上时映射到2端口还是4端口等，CRS和DRS的时频占用位置参考协议36.211的6.10节；②计算每个子帧RE可携带的比特数，可携带比特数＝可用RE × 调制系数(64QAM为6)③依据可用的RB数选择满足CR(码率，编码速率)不超过0.93的最大的TBS，其中CR =TBS/可携带比特数。

④计算出每个子帧选择的TBS后，根据时隙配比累加各个子帧的TBS，如果是双码字还要乘以2，计算出最终吞吐率;TDD-LTE速率计算例下面以20M带宽，2×2 MIMO，子帧配比1，特殊子帧配比7，PDCCH符号1为例进行计算，下行传数的子帧有：0，1，4，5，6，9。

子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384，查100RB对应的TBS，可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-1-1)*12-8)*6+((10-1)*12-8)*(100-6))*6=59568，TBS选择55056(MCS24) 子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400，TBS选择75376(MCS28)子帧5:可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数= (((14-1-1)*12-12)*6+((14-1)*12-12)*(100-6))*6=85968，TBS选择75376(MCS28) 子帧6和子帧9分别与子帧1和子帧4计算相同下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。

LTE系统峰值速率的计算我们常听到”LTE网络可达到峰值速率100M、150M、300M，发展到LTE-A更是可以达到1Gbps“等说法，但是这些速率的达成究竟受哪些因素的影响且如何计算呢？为了更好的学习峰值速率计算，我们可以带着下面的问题来一起阅读：1、LTE系统中，峰值速率受哪些因素影响？2、FDD-LTE系统中，Cat3和Cat4，上下行峰值速率各为多少？3、TD-LTE系统中，以时隙配比3:1、特殊子帧配比10:2:2为例，Cat3、Cat4上下行峰值速率各为多少？3、LTE-A（LTE Advanced）要实现1Gbps的目标峰值速率，需要采用哪些技术？影响峰值速率的因素有哪些？影响峰值速率的因素有很多，包括：1. 双工方式——FDD、TDDFDD-LTE为频分双工，即上、下行采用不同的频率发送；而TD-LTE采用时分双工，上、下行共享频率，采用不同的时隙发送。

因此如果采用相同的带宽和同样的终端类型，FDD-LTE能达到更高的峰值速率。

2. 载波带宽LTE网络采用5MHz、10MHz、15MHz、20MHz等不同的频率资源，能达到的峰值速率不同。

3. 上行/下行上行的业务需求本就不及下行，因此系统设计的时候也考虑“下行速率高些、上行速率低些”的原则，实际达到的效果也是这样的。

4. UE能力级即终端类型的影响，Cat3和Cat4是常见的终端类型，FDD-LTE系统中，下行峰值速率分别能达到100Mbps和150Mbps，上行都只能支持最高16QAM的调制方式，上行最高速率50Mbps。

5. TD-LTE系统中的上下行时隙配比、特殊子帧配比不同的上下行时隙配比以及特殊时隙配比，会影响TD-LTE系统中的峰值速率水平。

上下行时隙配比有1:3和2:2等方式，特殊时隙配比也有3:9:2和10:2:2等方式。

考虑尽量提升下行速率，国内外目前最常用的是DL:UL=3:1、特殊时隙配比10:2:2这种配置。

LTE系统峰值速率的计算LTE（Long-Term Evolution）是第四代移动通信网络技术，其峰值速率是衡量其性能的重要指标之一、峰值速率是指在理想条件下，系统所能支持最高的数据传输速率。

下面将详细介绍如何计算LTE系统的峰值速率。

下行峰值速率的计算需要考虑以下多个因素：a. 带宽（Bandwidth）：LTE系统中，下行带宽通常为5、10或20 MHz。

带宽越大，峰值速率越高。

b. MIMO（Multiple-Input Multiple-Output）技术：MIMO技术允许在同一频段上使用多个天线，从而提高数据传输速率。

LTE系统中，支持的MIMO配置有1x1、2x2、4x2等。

MIMO配置越高，峰值速率越高。

c.调制与编码方案：LTE系统中常用的调制与编码方案包括QPSK、16QAM和64QAM，分别代表4、16和64个相位的星座图。

使用更高阶的调制方案可以提高传输速率，但对信道质量和干扰抑制要求也更高。

d.调度算法：LTE系统中采用动态资源分配和调度算法，在不同的用户和信道条件下，会采用不同的调度策略。

调度算法的性能直接影响到峰值速率的实际达到情况。

根据上述因素，下行峰值速率的计算公式如下：DL Peak Rate = 带宽 x MIMO配置 x 峰值调制阶数 x 符号速率例如，LTE系统中采用20MHz带宽，4x2MIMO配置，64QAM调制，每个符号传输6个比特，则下行峰值速率为：DL Peak Rate = 20 MHz x 4x2 x 64 x 6 = 3.84 Gbps上行峰值速率的计算与下行类似，同样需要考虑带宽、MIMO配置、调制与编码方案和调度算法等因素。

上行峰值速率的计算公式如下：UL Peak Rate = 带宽 x MIMO配置 x 峰值调制阶数 x 符号速率例如，LTE系统中采用10MHz带宽，2x2MIMO配置，16QAM调制，每个符号传输4个比特，则上行峰值速率为：UL Peak Rate = 10 MHz x 2x2 x 16 x 4 = 1.28 Gbps需要注意的是，上述计算结果是在理想条件下的峰值速率，实际情况受到多种因素的影响，例如信道质量、干扰、用户数量等。

LTE下行峰值速率计算LTE（Long-Term Evolution）是第四代移动通信技术的一种，其下行峰值速率是衡量网络效能的重要指标之一、下面将详细介绍LTE下行峰值速率的计算方法。

1. 带宽（Bandwidth）：带宽是指网络传输速率的最大限制。

在LTE 中，带宽可以分为10MHz、15MHz和20MHz等几个不同的选项。

带宽越大，可支持的数据传输速率也就越高。

2. 调制解调方式（Modulation and Coding Scheme，MCS）：MCS用于将数字信号转换为模拟信号以便传输。

在LTE中，MCS的选择取决于信道质量和信噪比。

较好的信道质量可以选择更高效的MCS，从而提高传输速率。

3. 天线数目（Number of Antennas）：天线数目是指发送和接收信号所使用的天线数量。

在LTE中，可以使用1根、2根或4根天线。

多根天线可以通过MIMO（Multiple-Input Multiple-Output）技术实现信号的并行传输，从而提高传输速率。

4. 调度算法（Scheduling Algorithm）：调度算法决定了哪些用户可以优先获得网络资源。

LTE中的调度算法通常根据用户的优先级和信道条件来决定分配给用户的资源，从而进一步提高传输速率。

根据上述因素，可以使用下行峰值速率的计算公式来估算LTE网络的传输速率：下行峰值速率=（子载波数量x符号数）/（子载波间隔x时隙数）x符号速率x编码率其中，子载波数量是根据带宽确定的，具体数值如下：-对于10MHz带宽，子载波数量为50；-对于15MHz带宽，子载波数量为75；-对于20MHz带宽，子载波数量为100。

符号数是指每个时隙中进行调制的符号数量，通常为7或者14子载波间隔是确定LTE频率资源的参数，它通常有三种可选的值：15kHz、7.5kHz和3.75kHz。

时隙数是指每个子帧中的时隙数量，一个子帧通常由14个时隙组成。

符号速率是指每秒传输的调制符号数量，它的数值根据MCS的不同而变化。

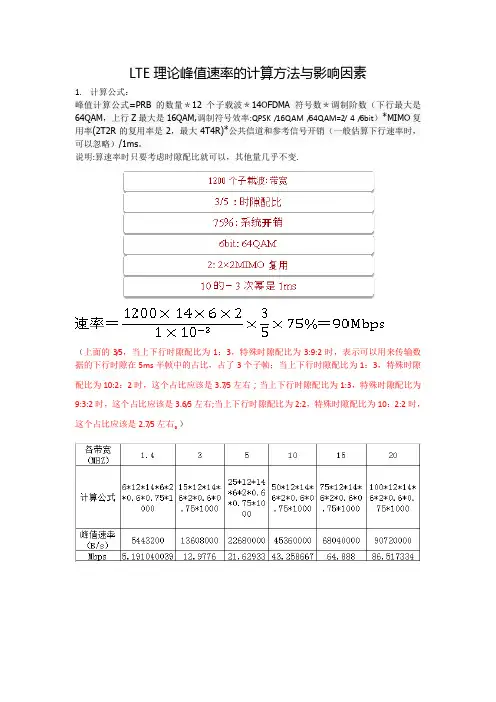

LTE理论峰值速率的计算方法与影响因素1.计算公式：峰值计算公式=PRB的数量＊12个子载波＊14OFDMA符号数＊调制阶数（下行最大是64QAM，上行Z最大是16QAM,调制符号效率:QPSK /16QAM /64QAM=2/ 4 /6bit）*MIMO复用率(2T2R的复用率是2，最大4T4R)*公共信道和参考信号开销（一般估算下行速率时，可以忽略）/1ms。

说明:算速率时只要考虑时隙配比就可以，其他量几乎不变.（上面的3/5，当上下行时隙配比为1：3，特殊时隙配比为3:9:2时，表示可以用来传输数据的下行时隙在5ms半帧中的占比，占了3个子帧；当上下行时隙配比为1：3，特殊时隙配比为10:2：2时，这个占比应该是3.7/5左右；当上下行时隙配比为1:3，特殊时隙配比为9:3:2时，这个占比应该是3.6/5左右;当上下行时隙配比为2:2，特殊时隙配比为10：2:2时，这个占比应该是2.7/5左右。

）TDD-LTE下行最大速率= 100（无线帧）× 8（子帧）× 2（个时隙）×100（RB数，110）×12 (子载波数）×7（符号，正常循环头CP）×6（bit)（QAM64）=80640000（bit/s）=76.90Mbit/s上行最大速率=100（无线帧) ×1（子帧）×2（时隙）×100（RB数，110）×12 （子载波数)×7（符号,正常循环头CP) ×6(bit）（QAM64）=10080000（bit/s）=9.690Mbit/s补充：PRB的数量和带宽有关系,因为LTE的带宽是比较灵活的。

一个RB包含7个符号,同时包含12个子载波,也就是12个15KHz（180K）.之所以除以1ms，因为这个公式计算的是一个无线帧，所以符号数是14个，采用常规CP。

FDD—LTE下行带宽=100(无线帧）×10（子帧) × 2（时隙)×100（RB数，110)×12 （子载波数）×7（符号，正常循环头CP）×6(bit）(QAM64）=100800000(bit/s）=96.13Mbit/s下行数据的调制主要采用QPSK、16QAM和64QAM这3种方式；上行调制主要采用π/2位移BPSK、QPSK、8PSK和16QAM，同下行一样，上行信道编码还是沿用R6的Turbo编码；目前F频段上下行时隙配比为1：3，特殊时隙为3:9：2（SA2，SSP5）；D\E频段上下行时隙配比为2：2，特殊时隙为10：2:2（SA1，SSP7）；2.影响因素•UE级别：最大RB数、64QAM支持度；最大支持100RB•带宽、时隙配比,特殊子帧配比，如20M带宽，3：1时隙配置，3：9：2特殊时隙配比•天线数: MIMO技术，多发送，多接收•控制信道配置：控制信道资源占比情况影响下行吞吐率的基本因素（1）系统带宽系统的带宽不同决定了系统的总 RB 数不同。

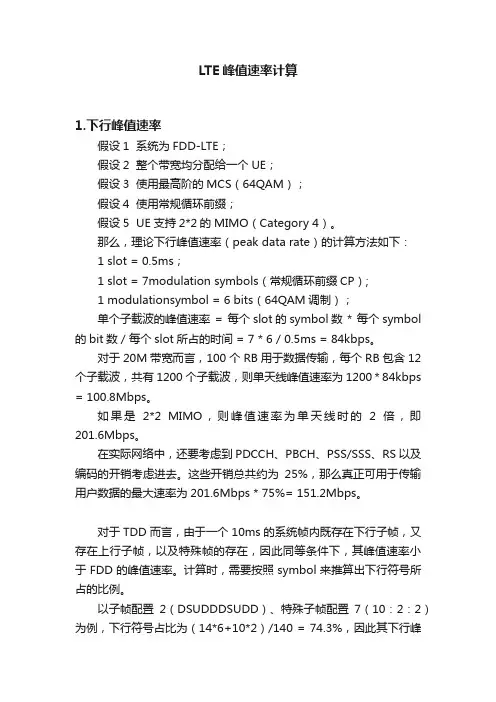

LTE峰值速率计算1.下行峰值速率假设1 系统为FDD-LTE；假设2 整个带宽均分配给一个UE；假设3 使用最高阶的MCS（64QAM）；假设4 使用常规循环前缀；假设5 UE支持2*2的MIMO（Category 4）。

那么，理论下行峰值速率（peak data rate）的计算方法如下：1 slot = 0.5ms；1 slot = 7modulation symbols（常规循环前缀CP）;1 modulationsymbol = 6 bits（64QAM调制）；单个子载波的峰值速率 = 每个slot的symbol数 * 每个symbol 的bit数 / 每个slot所占的时间 = 7 * 6 / 0.5ms = 84kbps。

对于20M带宽而言，100个RB用于数据传输，每个RB包含12个子载波，共有1200个子载波，则单天线峰值速率为1200 * 84kbps = 100.8Mbps。

如果是2*2 MIMO，则峰值速率为单天线时的2倍，即201.6Mbps。

在实际网络中，还要考虑到PDCCH、PBCH、PSS/SSS、RS以及编码的开销考虑进去。

这些开销总共约为25%，那么真正可用于传输用户数据的最大速率为201.6Mbps * 75%= 151.2Mbps。

对于TDD而言，由于一个10ms的系统帧内既存在下行子帧，又存在上行子帧，以及特殊帧的存在，因此同等条件下，其峰值速率小于FDD的峰值速率。

计算时，需要按照symbol来推算出下行符号所占的比例。

以子帧配置2（DSUDDDSUDD）、特殊子帧配置7（10：2：2）为例，下行符号占比为（14*6+10*2）/140 = 74.3%，因此其下行峰值速率为151.2*74.3% = 112.3Mbps。

再以子帧配置1（DSUUDDSUUD）、特殊子帧配置7（10：2：2）为例，下行符号占比为（14*4+10*2）/140= 54.3%，因此其下行峰值速率为151.2*54.3% = 82.1Mbps。

LTE系统峰值速率的计算LTE（Long Term Evolution）是一种高速无线通信技术，是4G网络中的一种，它提供了更快的速度和更低的延迟。

LTE的峰值速率是指在理想条件下，该技术可以达到的最高传输速率。

下面将详细介绍如何计算LTE系统的峰值速率。

首先，我们需要了解几个重要的参数：1. 带宽（Bandwidth）：即无线信道的宽度，通常以MHz为单位。

LTE系统支持不同的带宽配置，常见的有1.4MHz、3MHz、5MHz、10MHz、15MHz和20MHz等。

2. 无线技术参数：比如调制方式、编码方式和多输入多输出（Multiple Input Multiple Output，简称MIMO）等。

调制方式常见的有QPSK、16QAM和64QAM，编码方式常见的有Turbo编码和LDPC编码，MIMO可以分为单流（SISO）、两流（2x2 MIMO）和四流（4x4 MIMO）等。

有了这些参数，我们可以按照以下步骤来计算LTE系统的峰值速率：1. 计算每个无线资源块（Resource Block，RB）的容量：每个RB的容量可以通过下面的公式来计算：容量（bits/RB）= 带宽（MHz） * 调制方式 * 通道编码速率通道编码速率可以通过根据编码方式和MIMO等参数查表或者计算得出。

2.计算每个无线帧的容量：每个无线帧由多个RB组成，无线帧的容量可以通过下面的公式来计算：容量（bits/frame）= 容量（bits/RB） * RB数RB数是一个无线帧中RB的数量，它主要由带宽和子载波间距决定。

3.计算每个子帧的容量：每个无线帧由多个子帧组成，每个子帧的容量可以通过下面的公式来计算：容量（bits/subframe）= 容量（bits/frame） * 子帧占用帧数子帧占用帧数是每个子帧占据的无线帧数，通常为1或者24.计算每个时隙的容量：每个子帧由多个时隙（Slot）组成，每个时隙的容量可以通过下面的公式来计算：容量（bits/slot）= 容量（bits/subframe） * 子帧占用时隙数子帧占用时隙数是每个子帧占据的时隙数，通常为1或者25.计算峰值速率：峰值速率可以通过下面的公式来计算：峰值速率（Mbps）= 容量（bits/slot） * 时隙数 / 1024 / 1024其中，时隙数是每帧的时隙数，通常为10或者20。

LTE系统峰值速率的计算LTE（Long Term Evolution）是一种第四代移动通信技术，其峰值速率是指一个用户在理想条件下可以实现的最高传输速率。

下面将详细介绍如何计算LTE系统的峰值速率。

首先，需要了解几个与LTE系统峰值速率相关的关键参数：1. 带宽（Bandwidth）：LTE系统中，带宽指的是可用于无线传输的频谱带宽，通常以MHz为单位。

常见的LTE带宽有1.4、3、5、10、15和20MHz等几种选择。

2. 调制与编码方式（Modulation and Coding Scheme，MCS）：MCS 是一种用于将数字数据进行调制和编码的技术，也是决定传输速率的重要参数。

在LTE中，常见的MCS方式有QPSK、16QAM和64QAM。

3. 天线数（Number of Antennas）：天线数是指LTE系统中基站和终端设备之间使用的天线数量。

在LTE中，普遍使用的技术是MIMO （Multiple Input Multiple Output），即多天线技术。

有了以上的参数，我们可以通过以下步骤计算LTE系统的峰值速率：1. 计算码率（Code Rate）：码率是指数字数据在调制和编码过程中实际的传输速率。

LTE系统中的码率可以通过MCS和天线数来确定。

不同的MCS和天线数可以得到不同的码率。

2. 计算每个符号所携带的比特数（Bits per Symbol）：每个符号所携带的比特数取决于调制方式。

在LTE系统中，QPSK调制每个符号携带2个比特，16QAM调制每个符号携带4个比特，64QAM调制每个符号携带6个比特。

3. 计算每个子载波（Subcarrier）的传输速率：LTE系统中，每个子载波的传输速率取决于每个符号所携带的比特数。

每个子载波的传输速率等于每个符号所携带的比特数乘以每秒发送的符号数量。

4.计算总的传输速率：总的传输速率等于每个子载波的传输速率乘以子载波的数量。

需要注意的是，上述计算得到的是理论上的峰值速率，实际应用中的峰值速率可能会受到噪声、干扰等因素的影响而降低。

LTE下行峰值速率计算LTE（Long-Term Evolution）是一种第四代移动通信技术，其下行峰值速率是指设备从网络接收数据的最高速率。

在LTE网络中，下行峰值速率的计算涉及多个因素，包括调制和编码方案、带宽、天线配置和信号质量等。

下面将逐步解释这些因素，并讨论如何计算LTE下行峰值速率。

1.调制和编码方案：LTE网络采用了多种调制和编码方案，包括QPSK、16-QAM和64-QAM。

这些方案在传输数据时可以提供不同的传输速率和可靠性。

QPSK提供最低的速率，但最强的抗干扰能力，适用于信号质量较差的情况。

而16-QAM和64-QAM提供了更高的传输速率，但对信号质量要求较高。

2.带宽：LTE网络支持不同的带宽配置，包括1.4MHz、3MHz、5MHz、10MHz、15MHz和20MHz等。

较大的带宽可以提供更高的传输速率，但也需要更多的频谱资源。

一般而言，LTE网络中较常见的带宽配置是10MHz和20MHz。

3.天线配置：LTE网络中，天线配置对下行峰值速率也有一定影响。

可采用的天线配置包括单输入单输出（SISO）、多输入单输出（MISO）和多输入多输出（MIMO）。

MIMO技术可以通过使用多个天线在空间上传输并接收多个信号流，从而提高传输速率。

4.信号质量：信号质量是影响LTE下行峰值速率的重要因素之一、在LTE网络中，信号质量通常用信噪比（SNR）来表示。

SNR越高，传输速率越高，在良好的信号质量条件下，可以达到更高的下行峰值速率。

在实际计算LTE下行峰值速率时，可以通过以下步骤进行：1.确定调制和编码方案、带宽和天线配置等参数，例如选择64-QAM 调制和编码方案、10MHz带宽和2x2MIMO天线配置。

2.使用信号质量参数（如SNR）来对应所选参数，例如使用一些SNR 值对应64-QAM调制和编码方案、10MHz带宽和2x2MIMO天线配置。

3.使用相关的LTE下行峰值速率计算公式计算速率。

（完整版）LTE系统峰值速率的计算LTE系统峰值速率的计算我们常听到” LT网络可达到峰值速率100M、150M、300M ,发展到LTE-A更是可以达到1Gbps “等说法，但是这些速率的达成究竟受哪些因素的影响且如何计算呢？为了更好的学习峰值速率计算，我们可以带着下面的问题来一起阅读：1、LTE系统中，峰值速率受哪些因素影响？2、FDD-LTE系统中，Cat3和Cat4,上下行峰值速率各为多少？3、T D-LTE系统中，以时隙配比3:1、特殊子帧配比10:2:2为例，Cat3、Cat4上下行峰值速率各为多少？3、LTE-A （LTE Advaneed要实现IGbps的目标峰值速率，需要采用哪些技术？影响峰值速率的因素有哪些？影响峰值速率的因素有很多，包括：1. 双工方式——FDD、TDDFDD-LTE为频分双工，即上、下行采用不同的频率发送；而TD-LTE采用时分双工，上、下行共享频率，采用不同的时隙发送。

因此如果采用相同的带宽和同样的终端类型，FDD-LTE能达到更高的峰值速率。

2. 载波带宽LTE网络采用5MHz、10MHz、15MHz、20MHz等不同的频率资源，能达到的峰值速率不同。

3. 上行/ 下行上行的业务需求本就不及下行，因此系统设计的时候也考虑“下行速率高些、上行速率低些” 的原则，实际达到的效果也是这样的。

4. UE能力级即终端类型的影响，Cat3和Cat4是常见的终端类型，FDD-LTE系统中，下行峰值速率分别能达到100Mbps和150Mbps，上行都只能支持最高16QAM的调制方式，上行最高速率50Mbps。

5. TD-LTE系统中的上下行时隙配比、特殊子帧配比不同的上下行时隙配比以及特殊时隙配比，会影响TD-LTE系统中的峰值速率水平。

上下行时隙配比有1:3和2:2等方式，特殊时隙配比也有3:9:2和10:2:2等方式。

考虑尽量提升下行速率，国内外目前最常用的是DL:UL=3:1、特殊时隙配比10:2:2这种配置。

DL2Ant
备注：单个时隙能发送的TB的最大bits取决于系统能够发送的最大能力和终端能够接受的最大TB size中的最小值。

20MHz , 正常下行时隙可以分配100 RB，对应的最大TB size 为 75376 bit /ms，2x2MIMO时为150752；但Cat3 UE最特殊时隙标准允许发送的TB size 是根据分配的最大RB数 x 0.75所对应的TB size , 如 20MHz，特殊时隙为 100 x 0.75综上可以得出在 config 2/7 时 Cat3 的峰值为 81.6Mbps，而config 2/5 为61.2
DL1Ant
ms/1000
ms/1000
ms/1000 ms/1000
最大TB size中的最小值。

O时为150752；但Cat3 UE最大只能接受102048，所以对于Cat3 UE，正常时隙最大发送的bit数为：102048;
MHz，特殊时隙为 100 x 0.75 = 75RB，75个RB 所能支持的最大TB size为 55056，对于Cat4 2x2MIMO时为110112，在Cat4 的能力1507
753564
550560
301424 Array
753564
550560
301424
MO时为110112，在Cat4 的能力150752之内；但这个超过了Cat3的能力102048；根据协议的定义的TB size 得出最接近Cat3 能力的TB
ze 得出最接近Cat3 能力的TB size 为（46888+55056）=101944。

TDD物理层理论峰值速率计算方法吞吐率取决于MAC层调度选择的TBS，理论峰值吞吐率就是在一定条件下计算可以选择的最大TBS。

TBS由RB数和MCS阶数查表得到，具体计算思路如下：①针对每个子帧计算可用的RE数，此处要根据协议物理层资源分布，扣除每个子帧里PDCCH，PBCH，S-SS，P-SS，CRS（对于BF还有DRS）等开销。

这些开销中，PBCH，S-SS，P-SS是固定的；其它的开销要考虑具体的参数设置，如PDCCH符号数，特殊子帧配比，4天线以上时映射到2端口还是4端口等，CRS和DRS的时频占用位置参考协议36.211的6.10节；②计算每个子帧RE可携带的比特数，可携带比特数＝可用RE × 调制系数(64QAM为6)③依据可用的RB数选择满足CR(码率)不超过0.93的最大的TBS，其中CR = TBS/可携带比特数。

④计算出每个子帧选择的TBS后，根据时隙配比累加各个子帧的TBS，如果是双码字还要乘以2，计算出最终吞吐率;下面以20M带宽，2×2 MIMO，子帧配比1，特殊子帧配比7，PDCCH符号1为例进行计算，下行传数的子帧有：0，1，4，5，6，9。

子帧0：可用RE=(((符号数-PDCCH-PBCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-4-1)*12-8)*6+((14-1)*12-12)*(100-6))*6=84384，查100RB对应的TBS，可以选择75376(MCS28)子帧1：可用RE=(((符号数-PDCCH-主同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((10-1-1)*12-8)*6+((10-1)*12-8)*(100-6))*6=59568，TBS选择55056(MCS24)子帧4：可用RE=(((符号数-PDCCH)*每RB12个子载波-CRS)*RB)*调制系数=(((14-1)*12-12)*100)*6=86400，TBS选择75376(MCS28)子帧5:可用RE=(((符号数-PDCCH-辅同步)*每RB12个子载波-CRS)*中间6RB+((符号数-PDCCH)*每RB12个子载波-CRS)*剩余RB)*调制系数=(((14-1-1)*12-12)*6+((14-1)*12-12)*(100-6))*6=85968，TBS选择75376(MCS28)子帧6和子帧9分别与子帧1和子帧4计算相同下行吞吐率=(子帧0+子帧1+子帧4+子帧5+子帧6+子帧9)*2*100/1000000=(75376+55056+75376+75376+55056+75376)*2*100/1000000=82.323Mbps上行计算思路和下行基本一样，只不过上行需要考虑扣除的开销没有下行那么复杂，只需要在时域考虑每个子帧扣除2个符号的DMRS，频域考虑扣除PUCCH占用的RB数，和PRACH周期到来时，再扣除6个RB。
