LTE功率计算

TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1基本知识 (3)1.1LTE导频图案 (3)1.2功率参数的概念 (3)1.3天线端口映射方式 (5)1.4RS Power Boosting (6)2导频功率对网络性能的影响 (6)2.1对覆盖的影响 (6)2.2对容量的影响 (7)3产品功率配置 (7)3.1基本概念 (7)3.2配置方法 (11)3.2.1已知RRU功率配置导频功率 (11)3.2.2已知导频功率计算RRU功率 (11)3.3功率配置原则 (13)3.4功率配置建议 (13)3.4.1两天线 (13)3.4.2四天线 (13)3.4.3八天线 (14)3.4.4继承TDS功率场景 (14)4结论 (15)附录A (15)1基本知识1.1LTE导频图案CP是OFDM系统的循环前缀，用来抵抗无线信道的多径衰落。

LTE支持的MBMS，采用了长CP。

本版本不考虑长CP的物理层帧格式。

图1是Normal CP下的导频图案：图1 Normal CP下的导频图案1)单天线端口下，每个符号上共有2个导频RE，两个RE之间隔5个子载波。

2)两天线端口下，每个端口的每个符号上有2个导频RE，相隔也是5个子载波。

如果一个天线端口的符号上的有一个RE位置作为RS RE，那么另一个端口上不发信号，避免两个端口之间的信号干扰。

3)四天线端口下，前两个天线端口的导频位置与两天线端口的位置一致；端口3和端口2的导频位置相对于前两个天线端口在时域上延迟一个OFDM符号；同时，在一个天线端口的导频位置上，其它天线端口在相应位置上，不发数据信号。

1.2功率参数的概念EPRE（Energy Per Resource Element）：每个资源单元上的能量，可以理解为每个RE的功率。

TypeA符号：无RS的OFDM符号。

TypeB符号：含RS的OFDM符号。

A ρ：无导频的OFDM 符号上的PDSCH RE 功率相对于RS RE 功率的比值，线性值。

小区功率快速配置表格如“20M_1port”、“20M_2port”所示，由于Pa和rouB/rouA的组合太多，对于每一个E_RS，Pa和rouB/rouA共有32种组合，而rouB/rouA的变更实际意义不大，表中只列出了rouB/rouA=1的情况，如配置的rouB/rouA不为1，则小区实际最大的发射功率会有所不同，建议无特殊需求，请配置rouB/rouA=1。

小区功率配置详细说明如下：1、OMC根据实际配置的小区带宽、天线端口数、小区参考信号的功率E_RS、PA及PB，来计算小区实际最大的发射功率，并显示在DPC表中，计算公式如下：（1）小区为单端口时Pcell_real =10*log10(子载波数*10^(E_RS/10+PA/10)*10/14+1/6*子载波数*10^(E_RS/10)*4/14+5/6*子载波数*10^(E_RS/10+PA/10)*4/14 * rouB/rouA)（2）小区为两端口时Pcell_real =10*log10(子载波数*10^(E_RS/10+PA/10)*10/14+1/6*子载波数*10^(E_RS/10)*4/14+4/6*子载波数*10^(E_RS/10+PA/10)*4/14 * rouB/rouA)+3（3）小区为四端口时Pcell_real =10*log10(子载波数*10^(E_RS/10+PA/10)*8/14+1/6*子载波数*10^(E_RS/10)*4/14+4/6*子载波数*10^(E_RS/10+PA/10)*6/14 * rouB/rouA)+6其中，PB和rouB/rouA的对应关系如下：注：子载波数=小区带宽所对应的RB数*12，E_RS、PA和PB都在OMC的DPC表中进行配置，如下图所示，其中，E_RS的单位是dBm，步长是1dBm；PA的单位是dBm，共8个取值[-6、-4.77、-3、-1.77、0、1、2、3]dBm；PB是个索引值，无单位。

TD-LTE功率配置指导书华为技术有限公司版权所有侵权必究目录1基本知识 (3)1.1LTE导频图案 (3)1.2功率参数的概念 (3)1.3天线端口映射方式 (5)1.4RS Power Boosting (6)2导频功率对网络性能的影响 (6)2.1对覆盖的影响 (6)2.2对容量的影响 (7)3产品功率配置 (7)3.1基本概念 (7)3.2配置方法 (11)3.2.1已知RRU功率配置导频功率 (11)3.2.2已知导频功率计算RRU功率 (11)3.3功率配置原则 (13)3.4功率配置建议 (13)3.4.1两天线 (13)3.4.2四天线 (13)3.4.3八天线 (14)3.4.4继承TDS功率场景 (14)4结论 (15)附录A (15)1基本知识1.1LTE导频图案CP是OFDM系统的循环前缀，用来抵抗无线信道的多径衰落。

LTE支持的MBMS，采用了长CP。

本版本不考虑长CP的物理层帧格式。

图1是Normal CP下的导频图案：图1 Normal CP下的导频图案1)单天线端口下，每个符号上共有2个导频RE，两个RE之间隔5个子载波。

2)两天线端口下，每个端口的每个符号上有2个导频RE，相隔也是5个子载波。

如果一个天线端口的符号上的有一个RE位置作为RS RE，那么另一个端口上不发信号，避免两个端口之间的信号干扰。

3)四天线端口下，前两个天线端口的导频位置与两天线端口的位置一致；端口3和端口2的导频位置相对于前两个天线端口在时域上延迟一个OFDM符号；同时，在一个天线端口的导频位置上，其它天线端口在相应位置上，不发数据信号。

1.2功率参数的概念EPRE（Energy Per Resource Element）：每个资源单元上的能量，可以理解为每个RE的功率。

TypeA符号：无RS的OFDM符号。

TypeB符号：含RS的OFDM符号。

A ρ：无导频的OFDM 符号上的PDSCH RE 功率相对于RS RE 功率的比值，线性值。

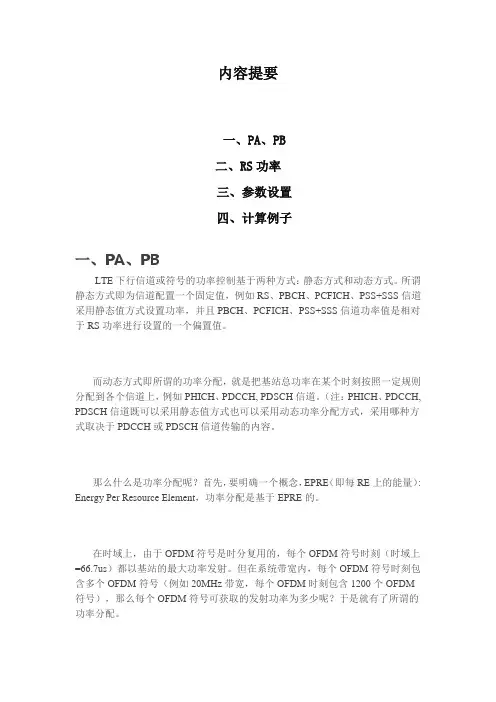

内容提要一、PA、PB二、RS功率三、参数设置四、计算例子一、PA、PBLTE下行信道或符号的功率控制基于两种方式：静态方式和动态方式。

所谓静态方式即为信道配置一个固定值，例如RS、PBCH、PCFICH、PSS+SSS信道采用静态值方式设置功率，并且PBCH、PCFICH、PSS+SSS信道功率值是相对于RS功率进行设置的一个偏置值。

而动态方式即所谓的功率分配，就是把基站总功率在某个时刻按照一定规则分配到各个信道上，例如PHICH、PDCCH, PDSCH信道。

（注：PHICH、PDCCH, PDSCH信道既可以采用静态值方式也可以采用动态功率分配方式，采用哪种方式取决于PDCCH或PDSCH信道传输的内容。

那么什么是功率分配呢？首先，要明确一个概念，EPRE（即每RE上的能量）: Energy Per Resource Element，功率分配是基于EPRE的。

在时域上，由于OFDM符号是时分复用的，每个OFDM符号时刻（时域上=66.7us）都以基站的最大功率发射。

但在系统带宽内，每个OFDM符号时刻包含多个OFDM符号（例如20MHz带宽，每个OFDM时刻包含1200个OFDM 符号），那么每个OFDM符号可获取的发射功率为多少呢？于是就有了所谓的功率分配。

根据OFDM符号中是否存在RS信号，把PDSCH OFDM符号分为两类，即A类（TYPE A）和B类（TYPE B）。

A类符号：不存在RS的PDSCH OFDM符号B类符号：存在RS的PDSCH OFDM符号TYPEAρA：将A类符号的PDSCH RE功率（单位mw）与RS功率(单位mW)比值记作ρA=TYPE A/RSρB：将B类符号的PDSCH RE功率（单位mw）与RS功率（单位mw）比值记作ρB=TYPE B/RSLTE设备中，为了控制分配给UE的PDSCH RE功率，引入了PA参数，PB 参数。

PA是一个UE级参数，通过RRC信令发送给UE，可随时改变，PA越小则A类符号功率相对于RS符号功率比值越小；PB是一个小区级参数，由SIB2广播。

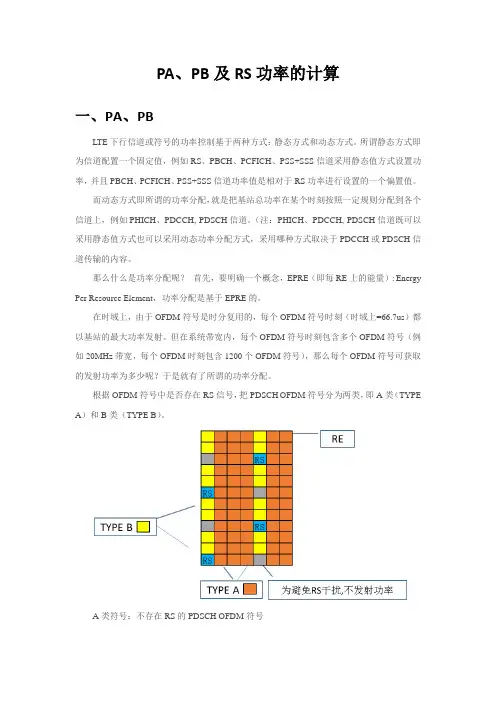

PA、PB及RS‎功率的计算‎一、PA、PBLTE下行‎信道或符号‎的功率控制‎基于两种方‎式：静态方式和‎动态方式。

所谓静态方‎式即为信道‎配置一个固‎定值，例如RS、PBCH、PCFIC‎H、PSS+SSS信道‎采用静态值‎方式设置功‎率，并且PBC‎H、PCFIC‎H、PSS+SSS信道‎功率值是相‎对于RS功‎率进行设置‎的一个偏置‎值。

而动态方式‎即所谓的功‎率分配，就是把基站‎总功率在某‎个时刻按照‎一定规则分‎配到各个信‎道上，例如PHI‎CH、PDCCH‎, PDSCH‎信道。

（注：PHICH‎、PDCCH‎, PDSCH‎信道既可以‎采用静态值‎方式也可以‎采用动态功‎率分配方式‎，采用哪种方‎式取决于P‎D CCH或‎P DSCH‎信道传输的‎内容。

那么什么是‎功率分配呢‎？首先，要明确一个‎概念，EPRE（即每RE上‎的能量）: Energ‎y Per Resou‎rce Eleme‎n t，功率分配是‎基于EPR‎E的。

在时域上，由于OFD‎M符号是时‎分复用的，每个OFD‎M符号时刻‎（时域上=66.7us）都以基站的‎最大功率发‎射。

但在系统带‎宽内，每个OFD‎M符号时刻‎包含多个O‎F DM符号‎（例如20M‎H z带宽，每个OFD‎M时刻包含‎1200个‎O F DM符‎号），那么每个O‎F DM符号‎可获取的发‎射功率为多‎少呢？于是就有了‎所谓的功率‎分配。

根据OFD‎M符号中是‎否存在RS‎信号，把PDSC‎H OFDM符‎号分为两类‎，即A类（TYPE A）和B类（TYPE B）。

A 类符号：不存在RS ‎的PDSC ‎H OFDM 符‎号B 类符号：存在RS 的‎P D SCH ‎ OFDM 符‎号ρA ：将A 类符号‎的P DSC ‎H RE 功率（单位mw ）与RS 功率‎(单位mW)比值记作ρ‎A = ρB ：将B 类符号‎的P DSC ‎H RE 功率（单位mw ）与RS 功率‎（单位mw ）比值记作ρLTE 设备‎中，为了控制分‎配给U E 的‎P D SCH ‎ RE 功率，引入了PA ‎参数，PB 参数。

LTE功率换算公式LTE（Long Term Evolution，长期演进）是第四代移动通信技术，它支持更快速度、更高容量和更低延迟的数据传输。

在LTE系统中，功率是一个关键参数，用于衡量无线信号的强弱。

在LTE系统中，功率一般用dBm（分贝毫瓦）来表示，下面将介绍一些计算LTE功率的常用公式。

1.dBm与mW之间的转换公式：dBm = 10 * log10(P/mW)其中，P为功率值，单位为mW（毫瓦）。

mW=10^(dBm/10)其中，dBm为功率值，单位为dBm。

例如，如果功率为10mW，则其对应的dBm为10 * log10(10) =10dBm；反过来，如果功率为20dBm，则其对应的mW为10^(20/10) = 100mW。

2.dBm与W之间的转换公式：dBm = 10 * log10(P/W) + 30其中，P为功率值，单位为W（瓦）。

W=10^((dBm-30)/10)其中，dBm为功率值，单位为dBm。

例如，如果功率为1W，则其对应的dBm为10 * log10(1) + 30 =40dBm；反过来，如果功率为30dBm，则其对应的W为10^((30-30)/10) = 1W。

3.dBm与电压之间的转换公式（假设阻抗为50Ω）：dBm = 10 * log10(V^2/50)其中，V为电压值，单位为V（伏特）。

V = sqrt(10^(dBm/10) * 50)其中，dBm为功率值，单位为dBm。

例如，如果电压为1V，则其对应的dBm为10 * log10(1^2/50) = -27dBm；反过来，如果功率为-27dBm，则其对应的电压为sqrt(10^(-27/10) * 50) = 1V。

4.dBm与距离之间的关系在无线通信中，信号的功率与距离之间存在一个反比关系。

根据自由空间传播模型，信号功率按照距离的平方衰减。

因此，可以使用下述公式计算两个距离之间的功率差（单位为dB）：ΔP(dB) = 20 * log10(d1/d2)其中，d1和d2分别为两个距离，单位可为米、千米等。

参数核查分析报告目录参数核查分析报告 (1)1、小区属性参数 (3)1、cellReferenceSignalPower (3)2、PA（paForDTCH） (3)3、PB（pb） (5)2.小区选择和重选参数 (6)1、小区选择所需的最小RSRP接收水平（selQrxLevMin） (6)2、小区同频重选所需的最小RSRP接收水平（selQrxLevMin） (7)3、小区异频重选所需的最小RSRP接收水平（eutranRslPara_interQrxLevMin Min） (8)4、系统内重选触发时长(eutranRslPara_tReselectionInterEUTRA) (9)5、TreselectionCDMA_HRPD (9)6、小区重选迟滞（QHyst） (9)7、小区重选偏置（qofStCell）（小区对小区） (9)8、同频测量启动门限（sIntraSearch） (9)9、异频/异系统测量启动门限（snonintrasearch） (10)10、重选到异载频高优先级的RSRP高门限（interThrdXHigh） (10)11、同/低优先级RSRP测量判决门限（snonintrasearch） (11)12、重选到异载频高优先级的RSRP高门限（interThrdXHigh） (11)13、异频频点低优先级重选门限（interThrdXLow） (11)14、服务载频低门限（threshSvrLow） (12)15、重选到低优先级HRPD小区的低门限（cdmaHRPDPara_hrpdThrdXLow） (12)3.网内切换测量参数 (13)3.1 A1事件测量参数 (13)1、事件判决的RSRP门限（thresholdOfRSRP） (14)2、判决迟滞范围（hysteresis） (15)3、事件发生到上报的时间差（timeToTrigger） (15)4、事件触发量（triggerQuantity） (15)3.2 A2异频测量参数 (15)1、事件判决的RSRP门限（thresholdOfRSRP） (16)2、判决迟滞范围（hysteresis） (17)3、事件发生到上报的时间差（timeToTrigger） (17)4、事件触发量（triggerQuantity） (17)A3事件测量参数 (17)1、层3滤波系数(filtercoeffrsrp) (18)2、A3事件偏移（a3Offset） (18)3、A3事件迟滞值（Hysteresis） (19)4、事件发生到上报的时间差（timeToTrigger） (19)5. A4事件测量参数 (19)6、小区个体偏置（cellIndividualOffset） (20)7、事件触发量（triggerQuantity） (20)8、事件触发周期报告间隔（reportInterval） (20)9、事件触发周期报告次数（reportAmount） (21)4、系统内测量其他参数 (21)1、判决同频/异频/系统间测量的绝对门限（measureThresh） (21)2、Gap激活/去激活所需要的时延（gapDelay） (22)功率控制参数 (22)上行功率控制算法： (22)PUSCH功率控制算法： (22)PUSCH半静态调度授权方式发送数据所需小区名义功率（p0NominalPUSCH） (26)PUCCH功率控制算法： (26)PUCCH物理信道使用的小区相关名义功率（poNominalPUCCH） (28)5、SRS功率控制 (29)SRS相对于PUSCH的功率偏差（powerOffsetOfSRS） (29)接入参数 (29)接入规划参数及算法: (29)高低速场景（highSpeedFlag）： (31)NCS： (31)产生64个前缀序列的逻辑根序列的起始索引号（rootSequenceIndex）： (32)基于竞争冲突的随机接入前导签名（numberOfRAPreambles）： (32)随机接入配置序列（prachConfigIndex） (32)接入功率控制： (32)接入功控算法： (32)1、PRACH初始前缀接收功率（preambleIniReceivedPower） (33)2、Message 3 最大发送次数（maxHarqMsg3Tx） (33)3、PRACH的功率攀升步长（powerRampingStep） (34)4、PRACH前缀最大发送次数（preambleTransMax） (34)5、Group A中前导签名数（sizeOfRAPreamblesGroupA） (34)6、随机接入前缀组的消息长度（messageSizeGroupA (34)7、Mac层判决时间（mac-ContentionResolutionTimer (35)8、UE对随机接入前缀响应接收的搜索窗口(毫秒)（raResponseWindowSize） (35)9、设置PHICH可用资源数（ng） (35)寻呼参数 (36)寻呼算法： (36)defaultPagingCycle (37)nB (37)2. 零相关配置（zeroCorrelationZoneConfig） (38)2.31、判决同频/异频/系统间测量的绝对门限（measureThresh） (39)1、小区属性参数1、cellReferenceSignalPower定义：RS参考信号功率功率的计算方法：（2）RS功率计算方法：该参数决定了小区的覆盖范围，设定后为定值。

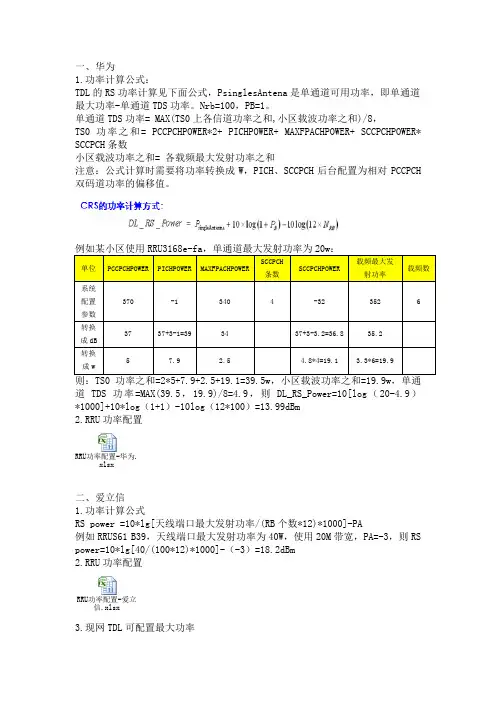

一、华为1.功率计算公式：TDL的RS功率计算见下面公式，PsinglesAntena是单通道可用功率，即单通道最大功率-单通道TDS功率。

Nrb=100，PB=1。

单通道TDS功率= MAX(TS0上各信道功率之和,小区载波功率之和)/8，TS0功率之和= PCCPCHPOWER*2+ PICHPOWER+ MAXFPACHPOWER+ SCCPCHPOWER* SCCPCH条数小区载波功率之和= 各载频最大发射功率之和注意：公式计算时需要将功率转换成W，PICH、SCCPCH后台配置为相对PCCPCH 双码道功率的偏移值。

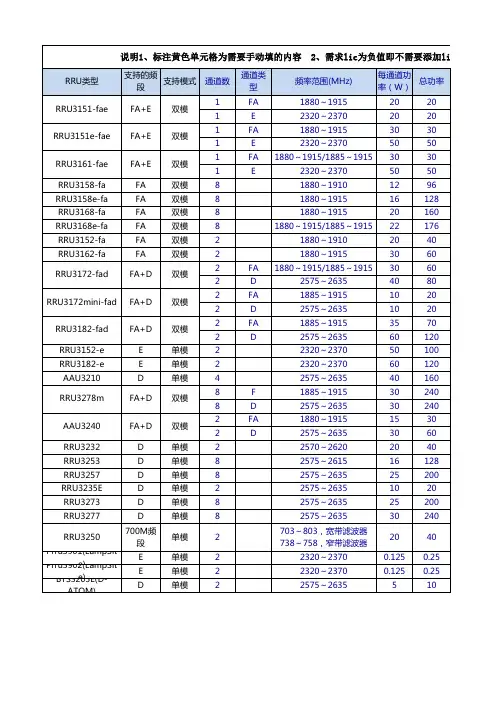

道TDS功率=MAX(39.5，19.9)/8=4.9，则DL_RS_Power=10[log（20-4.9）*1000]+10*log（1+1）-10log（12*100）=13.99dBm2.RRU功率配置RRU功率配置-华为.xlsx二、爱立信1.功率计算公式RS power =10*lg[天线端口最大发射功率/(RB个数*12)*1000]-PA例如RRUS61 B39，天线端口最大发射功率为40W，使用20M带宽，PA=-3，则RS power=10*lg[40/(100*12)*1000]-（-3）=18.2dBm2.RRU功率配置RRU功率配置-爱立信.xlsx3.现网TDL可配置最大功率由于现网无TDS共站情况，故根据RRU类型TDL可配置最大功率为15.2dBm或18.2dBm。

三、中兴1.功率计算公式RRU最大输出功率=每通道功率*通道数TDS实际发射功率=共享功率+10*log10(TDS载频数）TDL最大发射功率=RRU最大输出功率-TDS实际发射功率TDL最大可配置RS功率（向下取整）=TDL最大发射功率-10*log10(1200)-10*log10(2)-PA，公式中-10*log10(2)是宏站两天线端口，PA=-3。

例如：某小区使用R8968E M1920，为8通道，每通道功率20w，TDS共享功率为39dBm，TDS载频数为3，则TDS实际发射功率=39+10log(3)=43.77dBm=23.8w,TDL 最大可配置RS功率=10log（8*20*1000-23.8*1000）-10log(1200)-10log（2）+3=20dBm。

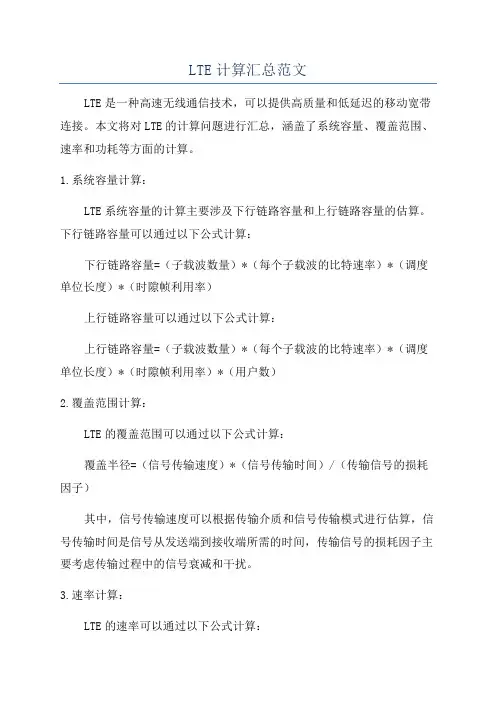

LTE计算汇总范文LTE是一种高速无线通信技术，可以提供高质量和低延迟的移动宽带连接。

本文将对LTE的计算问题进行汇总，涵盖了系统容量、覆盖范围、速率和功耗等方面的计算。

1.系统容量计算：LTE系统容量的计算主要涉及下行链路容量和上行链路容量的估算。

下行链路容量可以通过以下公式计算：下行链路容量=（子载波数量）*（每个子载波的比特速率）*（调度单位长度）*（时隙帧利用率）上行链路容量可以通过以下公式计算：上行链路容量=（子载波数量）*（每个子载波的比特速率）*（调度单位长度）*（时隙帧利用率）*（用户数）2.覆盖范围计算：LTE的覆盖范围可以通过以下公式计算：覆盖半径=（信号传输速度）*（信号传输时间）/（传输信号的损耗因子）其中，信号传输速度可以根据传输介质和信号传输模式进行估算，信号传输时间是信号从发送端到接收端所需的时间，传输信号的损耗因子主要考虑传输过程中的信号衰减和干扰。

3.速率计算：LTE的速率可以通过以下公式计算：速率=（每个OFDM符号的比特数）*（子载波数量）*（OFDM符号数）/（TTI长度）其中，OFDM符号是LTE中的基本单位，由若干子载波组成，TTI （Transmission Time Interval）长度是处理无线通信数据的时间窗口。

每个OFDM符号的比特数可以根据调制方式和编码方式进行计算。

4.功耗计算：LTE的功耗主要包括基站的功耗和终端设备的功耗。

功耗=（传输功率）*（信号传输时间）+（待机功耗）*（基站总数）终端设备的功耗可以通过以下公式估算：功耗=（传输功率）*（信号传输时间）+（待机功耗）*（用户数）其中，传输功率是指发送端所需要的功率，信号传输时间是指信号从发送端到接收端所需的时间，待机功耗是终端设备在待机状态下的功耗。

以上是LTE计算的汇总，涵盖了系统容量、覆盖范围、速率和功耗等方面的计算问题。

这些计算可以帮助我们了解和评估LTE系统的性能和效率，以及进行网络规划和优化工作。

LTE功率计算范文LTE系统中，功率计算主要包括以下几个方面：发射功率控制、上行链路预算、下行链路预算。

首先是发射功率控制。

发射功率控制是调整终端设备的发送功率，以保持与基站之间的合适信号质量。

在LTE网络中，采用的是闭环功率控制技术，即基站通过测量接收信号的强度和质量，根据这些信息调整终端设备的发射功率，以实现合适的信号质量和无线资源的高效利用。

发射功率控制的目标是使终端设备的信号质量保持在一个合适的范围内，既保证了通信的可靠性，也避免了功率浪费。

其次是上行链路预算。

上行链路预算是指在LTE网络中，计算用户设备发送功率的最大值，以满足网络的传输要求。

上行链路预算考虑了多种因素，例如用户设备的发送功率、天线增益、干扰和损耗等。

根据预算计算，用户设备的发送功率要满足网络的传输要求，同时还要考虑降低干扰，保证网络的稳定性和可靠性。

最后是下行链路预算。

下行链路预算是指在LTE网络中，计算基站发送功率的最大值，以满足网络的传输要求。

下行链路预算考虑了基站发送功率、天线增益、路径损耗和用户设备灵敏度等因素。

通过预算计算，可以确定基站的发送功率，使其能够满足网络的传输要求，并提供足够的信号质量和覆盖范围。

在LTE系统中，功率计算是一个复杂而关键的问题，需要考虑多个因素和变量。

为了实现网络资源的合理利用和无线传输的高效性，需要通过科学的计算方法和算法，准确地计算出发射功率、上行链路和下行链路的预算值。

同时，还需要根据不同的网络需求和场景，灵活地调整和优化功率计算方法，以满足不同的网络性能和用户体验要求。

综上所述，LTE功率计算是一个重要的问题，对于LTE网络的性能和用户体验具有重要影响。

通过科学的计算方法和算法，可以准确地计算出发射功率、上行链路和下行链路的预算值，以实现网络资源的合理利用和无线传输的高效性。

在未来的发展中，随着LTE技术的不断演进和发展，功率计算方法和算法也将不断优化和改进，以适应更高速、更可靠的通信需求。

LTE之RS、PA、PB详解1前⾔⽬前很多资料上都有RS、RA、RB的介绍以及⼩区功率的算法。

但是⼤多数资料都是将公式堆在上⾯，让阅读的⼈很难理解。

即使会计算了也不知道为什么要这样算。

本⽂主要将RS、RA、RB详细解释，并将计算⽅法剖析给⼤家。

2参考图图：本图是协议36211⾥⾯经典图中扣出来的2天线端⼝的部分，原图在协议中叫“Figure Mapping of downlink reference signals (normal cyclic prefix).”本图形象的指出什么是A/B符号。

3参数解释这些都是计算需要⽤到的⼀些参数，⼤家⼀定要看清楚每个参数的单位。

EA:A符号中PDSCH所在RE的功率，单位mWEB:B符号中PDSCH所在RE的功率，单位mWERS:RS所在RE的功率，单位mWρ、Bρ指⽰了⼀个下⾏slot中不同OFDM符号的EPRE。

这个不太好理解，⼤家可以将Aρ看成EA Aρ=10logEA-10logERS=10log（EA/ERS），Bρ也是⼀样。

相对ERS的偏移量。

功率等式应该是10logA如下计算公式就是这样得来的。

ρ= EA/ERS;Aρ= EB/ERS;BRS = 10logERS 表⽰⼩区参考信号的功率值，单位是。

PA=10log （EA/ERS ）单位是dB ，表⽰A 符号中的RE 的功率相对RS 的⼤⼩。

注意，PA 并不是A 符号中的RE 的功率相对RS 的⽐值，PA 是有功率单位的。

协议⾥⾯关于A ρ和PA 的换算关系如下：A ρ is equal to )2(log 1010offset -power ++A P δ [dB] when the UE receives a PDSCH data transmission using precoding for transmit diversity with 4 cell-specific antenna ports according to Section of [3];A ρ is equal to A P +offset -power δ [dB] otherwise由于A ρ不是⼀个功率单位，所以不能理解成A ρ = A P +offset -power δ（很多资料上都是这样写的，结果只能让阅读的⼈更崩溃）。

LTE功率计算范文LTE（Long Term Evolution）是一种高速移动通信网络技术，它提供了比之前的3G网络更快的速度和更稳定的连接。

在LTE网络中，功率的计算是非常关键的，因为它涉及到网络的覆盖范围、连接质量以及终端设备的电池寿命等问题。

下文将详细介绍LTE功率计算的原理和方法。

首先，LTE网络中的功率计算通常涉及到两个方面：基站（eNodeB）功率计算和UE（User Equipment，用户设备）功率计算。

基站功率计算主要涉及到基站发射功率和基站接收功率的计算。

基站发射功率是指基站发送信号时所使用的功率，可以通过测量基站收发射频信号的功率来计算。

基站接收功率是指基站接收到用户设备发送信号的功率，可以通过测量基站接收信号的功率来计算。

基站发射功率和接收功率的计算通常遵循一些经验公式和方法，其中包括信号传播损耗、衰减和阻塞等因素的考虑。

UE功率计算主要涉及到用户设备的发射功率和接收功率的计算。

用户设备发射功率是指用户设备发送信号时所使用的功率，可以通过测量用户设备发射信号的功率来计算。

用户设备接收功率是指用户设备接收到基站发送信号的功率，可以通过测量用户设备接收信号的功率来计算。

用户设备发射功率和接收功率的计算通常也需要考虑信号传播损耗、衰减和阻塞等因素。

在LTE功率计算中，有一些影响因素需要考虑，包括信号传播损耗、多路径衰落、阻塞和干扰等。

信号传播损耗是指信号在传播过程中由于自由空间损耗、绕射、反射等因素导致的功率衰减。

多路径衰落是指信号在传播过程中由于反射、绕射和干扰等因素导致的功率波动。

阻塞是指物体对信号的遮挡导致的功率衰减。

干扰是指其他设备或信号对LTE网络信号的干扰，也会导致功率的衰减。

LTE功率计算的方法通常使用射频功率计等专用仪器进行测量。

射频功率计是一种用于测量射频信号功率的仪器，可以精确测量基站和用户设备的发射功率和接收功率。

在LTE网络中，可以使用射频功率计对基站和用户设备进行功率测量，并根据测量结果进行功率计算。
