绝缘油介电强度测试仪安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。
以保障设备、人员的安全及运行。
二、适用范围本规程适用于公司绝缘油介电强度测试仪。
三、工作原理本仪器选用以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。
操作分为全自动多次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。
四、技术参数五、使用操作步骤1、输入电源。
连接安全接地，插上220V交流电源，检测电源正确无误。
2、取油样。
将油杯两电极间距调整在 2.5mm，逆时针旋下油杯轴杆一段的塞尺棒，将另一端电极调整在偏中位置，将锁住此轴杆的螺钉旋紧，取塞尺棒于两电极间靠紧两电极，顺时针旋于原轴杆内。
将油杯处理干净，置干净的磁振子于油杯内，注满准备好的油样，翻开高压盖置油杯于高压仓辆高压柱间，平稳放置盖上高压盖压好安全开关。
3、预定设置（1）设定需测试的次数。
（2）设定搅拌时间。
（3）设置需要静置的时间。
4、功能键操作。
（1）待测试时按“测值”键，搅拌、静置、升压、打印各功能会按照设定的数值顺序进行（2）在升压过程中按“停止”键，就会停止升压，数码显示上的数值就是此高压端正输出的高压值，可保持同步不变，按住此键不放可调低高压输出值。
按停止键不会改变运行状态，只要再按“测值”键继续恢复运行（3）升压油样击穿后，声控连续提醒“嘀”声。
如不用声控提醒。
按一下声控键进入光控提醒，光控指示灯亮。
（4）测量完后，如想查看数据，按“显示”“打印”键。
这两个键属于重复使用键。
按一次“显示”键显示一次测试值，直到显示平均值，重复显示完毕。
按“打印”键，重复打印电压值时间不再打印。
（5）当按“复位”键时，显示ocpu字样表示复位到初始等待状态。
5、开机等待。
置电源开关于“on”，本机进入自检状态，打印机回应指示灯亮，显示屏显示ocpu字样，如调压器不在零位，显示OIJJ字样，此字样表示复位过程，下降到零位后显示为ocpu初始等待状态。
绝缘油介电强度测试仪维修操作方法绝缘油介电强度测试仪(也称为绝缘油耐压测试仪)主要用于绝缘油的耐压测试。
可以执行一个测试，也可以执行多个测试，并且可以自动计算平均值以打印出结果，整个过程由单片机自动控制，操作简单，性能稳定。
绝缘油广泛用于高压电气设备，例如变压器，机油断路器，充油电缆，功率电容器和机油套管。
在操作中，由于氧气，高温，高湿，阳光，强电场和杂质的作用，绝缘油逐渐变质，从而不能充分发挥绝缘作用。
因此，必须定期测试绝缘油。
以确定其性能是否下降。
油介电强度测试仪可以自动测试，但是维护是必不可少的。
具体的维护方法如下：1.电极连续使用一个月后，应检查一次，以检查电极间隙是否有变化。
用放大镜观察电极表面是否发暗。
如果出现这种现象，请用丝布擦拭电极表面，然后重新调整。
电极间隙要满足要求。
2.该测试仪可在室内和室外使用，但应避免雨淋，腐蚀性气体，过多的灰尘，高温或阳光直射。
3.油杯应保持清洁。
在退役期间，它应包含干燥且合格的绝缘油，以防止油杯受潮。
4.油介电强度测试仪的使用、维护、保养和调整应由专业人员进行。
5.更换打印机色带：色带盒然后在出厂前已经安装好打印机，但是使用一段时间后，需要更换色带盒，步骤如下：1)打开打印机的前盖；2)轻轻地从打印机头上取下旧的色带盒；3)放上新的色带盒。
首先，将色带盒的右端轻轻放在机器头右端的齿轮上。
稍微提起左端，不要放下它。
用手指按住色带盒上的旋钮，然后稍微按箭头方向。
转动它，然后放下色带盒的左端；4)装上打印机的前盖。
6.更换打印机卷纸：打印机在出厂时已经安装了卷纸，使用后需要安装新的卷纸。
大致过程如下：1)拆下打印机的前盖。
2)从打印机中取出纸卷。
3)将新的纸卷放在纸卷上，然后将纸卷压入打印机的导槽中。
4)将纸张的前端切成V 形，让打印机进入打印状态。
此时，用手将纸头送入打印头下方的纸口中，并且纸张会进入机头，直到从机头的正面露出一定长度为止。
7.油介电强度测试仪油杯的清洁方法：1)用干净的丝布反复擦拭电极表面和电极棒。
绝缘油介电强度测试仪操作步骤
绝缘油介电强度测试仪操作步骤
绝缘油介电强度测试仪是电力部修订的《电力系数油质试验方法》中的规定和IEC－156和国标GB507-86《绝缘油介电强度测定法》，全自动型绝缘油介电强度测试仪以先进的微型计算机为控制及运算核心，采用的数字模型，特制了微弱信号传感器，避免了仪器自身的干扰，软件测量准确可靠。
全自动绝缘油介电强度测试仪采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，操作性良好，该设备在试油操作中有多种试验运行方
全自动绝缘油介电强度测试仪操作步骤：
1、把油杯的电极调好，将油杯放在有机玻璃内两边的高压端上。
2、将搅拌电机的有机玻璃盖盖上油杯上，并将电机的插件插到搅拌插孔内。
3、将接地线接好，再插上电源线，打开电源开关，零位指示灯应亮，如果不亮，仪器将自动返回到零位。
4、当显示屏显示按“确认键，进入测试"时，应先设定“搅拌时间"、“测试次数"“静置时间"设定后按“复位键"完成设定。
5、按下“确认键"仪器开始自动按照设定好的指令开始测试当绝缘油击穿后，仪器自动搅拌，显示屏显示每次的试验电压，静置时间指令结束后，仪器自动计算出耐压强度的综合平均值并显示在液晶屏上。
6、如需打印，按下“打印键"即可打印出绝缘油介电强度的综合平均值。
绝缘油介电强度测试仪保养办法绝缘油介电强度测试仪通常用于检测电力设备中的绝缘油的介电强度，以评价绝缘油的质量以及判断电力设备的绝缘状态。
为了保证测试仪的精度和可靠性，需要对其进行定期保养。
本文将介绍绝缘油介电强度测试仪的保养办法。
保养前准备在进行保养前，需要检查绝缘油介电强度测试仪是否正常使用。
首先需要检查测试仪的外观是否完好无损，尤其是测试夹具的表面是否平整，测试电极是否清洁。
其次，需要检查测试仪的电源是否正常。
如果电源出现问题，应该先进行维修或更换。
日常保养在使用过程中，每天上岗前应该对测试仪进行简单的检查和清洁。
检查的具体内容如下：1.检查仪器的机箱、面板、连接器和线缆是否干净。
如不干净，应用软布擦拭干净。
2.检查测试仪的外观是否有损伤、老化、腐蚀等现象，如有应及时更换。
3.需要定期对测试夹具进行清洗，以确保测试电极表面光洁无污渍，避免测试误差。
4.检查仪器各项数据是否正常，保证测试准确无误。
定期保养在长时间使用后，绝缘油介电强度测试仪需要进行定期保养和维护，以确保测试仪的可靠性和准确度。
1.保养仪器内部。
每年至少需要将仪器拆开清洗，掌握好清洗时连接线的位置和数量，保证拆卸后不会出现连接线错误的情况。
2.更换测试仪内部的灯泡和其他易损件，以确保测试仪的运行质量。
3.按照说明书进行液晶显示屏的清洗和维护，避免其老化或坏点的出现。
保养后注意事项在完成保养后，需要重新进行检查以确保设备正常运行。
以下是一些需要注意的事项：1.重新连接测试夹具和电源，检查夹具是否正常，是否存在锈蚀或损伤。
2.清理测试仪放置的区域，确保周围的工具和仪器没有对测试仪造成伤害。
3.关注测试仪的所有操作，保护好测试仪。
总结绝缘油介电强度测试仪是一种非常重要的绝缘测试仪器，为保证其测量的准确性和可靠性，需要进行定期的保养和维护。
在日常工作中，需要认真检查测试仪器的各项部件是否正常，保持设备的干净卫生。
同时，还要定期进行更换易损件，确保测试仪的性能始终处于最佳状态。

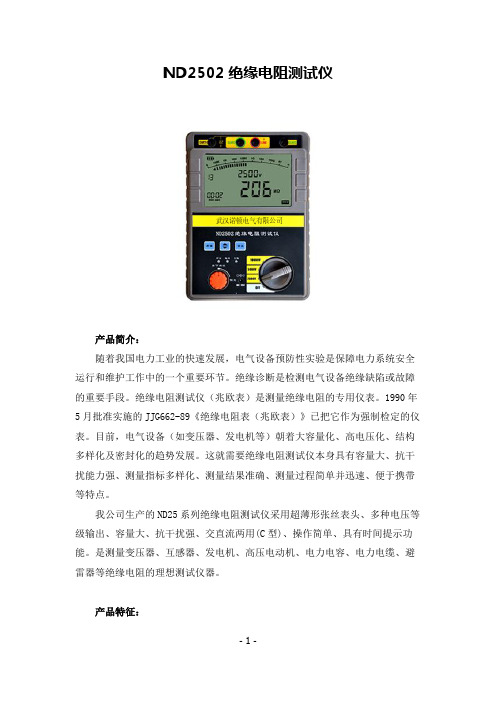

ND2502绝缘电阻测试仪武汉诺顿电气有限公司产品简介：随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表。
目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
我公司生产的ND25系列绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。
是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
产品特征：☆、有多种电压输出选择(2500V/5000V/10000V)，测量电阻量程范围可达0～400GΩ。
☆、两种方式同步显示绝缘阻值。
模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。
☆、采用嵌入式工业单片机和实时操作软件系统。
自动化程度高、抗干扰能力强，仪器可自动保存测试结果，无须人工干预。
☆、操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。
☆、仪表产生高压时，有提示音输出并有相应显示。
☆、交直流两用，配置可充电池和交流适配器。
☆、仪表采用便携式设计，便于野外操作。
☆、高压短路电流≥1mA，是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
产品参数：输出电压：2500V、5000V、10000V电阻测量：5MΩ～100GΩ（2500V）、10MΩ～200GΩ（5000V）、20MΩ～400GΩ（10000V）测试精度：±5％短路电流：≥1mA电源：8节AA型电池（8节AA型充电电池，外置充电器）工作环境：-10℃～40℃，相对湿度≤85％存放环境：-20℃～60℃，相对湿度≤90％绝缘电阻：电路与外壳间电压为1000V DC时，≤2000MΩ耐压：电路与外壳间电压为2500V AC时，承受1分钟尺寸：230mm ×190mm ×90mm重量：2kg。

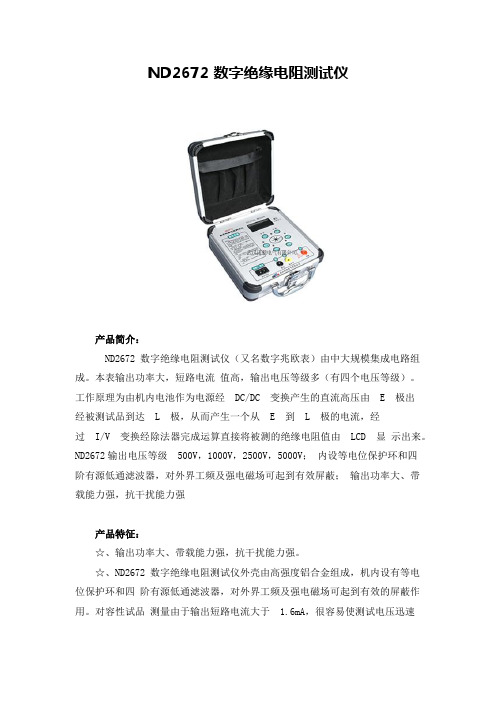

ND2672 数字绝缘电阻测试仪武汉诺顿电气有限公司产品简介：ND2672 数字绝缘电阻测试仪（又名数字兆欧表）由中大规模集成电路组成。
本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。
工作原理为由机内电池作为电源经DC/DC 变换产生的直流高压由 E 极出经被测试品到达L 极，从而产生一个从 E 到L 极的电流，经过I/V 变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。
ND2672输出电压等级500V，1000V，2500V，5000V；内设等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效屏蔽；输出功率大、带载能力强，抗干扰能力强产品特征：☆、输出功率大、带载能力强，抗干扰能力强。
☆、ND2672 数字绝缘电阻测试仪外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。
对容性试品测量由于输出短路电流大于 1.6mA，很容易使测试电压迅速上升到输出电压的额定值。
对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。
☆、ND2672 数字绝缘电阻测试仪不需人力作功，由电池供电，量程可自动转换。
一目了然的面板操作和LCD 显示使得测量十分方便和迅捷。
☆、ND2672 数字绝缘电阻测试仪输出短路电流可直接测量，不需带载测量进行估算。
产品参数：☆、使用条件：环境温度：0℃～+45℃相对湿度：≤85%RH☆、输出电压等级、测量范围、分辨率、误差输出电压等级：500V，1000V，2500V，5000V测量范围：0～19999MΩ分辨率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ相对误差：0～2000MΩ≤±5%±2d,2000MΩ～19990MΩ≤10%±2d☆、输出电压带载能力电压/负载：5000V/40MΩ电压跌落：约10%短路电流: >1.6mA☆、电源适用范围、功率损耗直流：8×1.5V(AA，R6)电池或充电电池交流：220V/50Hz功耗：静态功耗≤160mW；功率≤2.5W☆、体积与重量体积：235mm ×200mm ×135mm重量：<1.4kg。
绝缘油介电强度测试仪基本原理绝缘油介电强度测试仪是依照国际电工委员会标准国际IECT56和国标GB507-86《绝缘油介电强度测定法》的要求，充分考虑国内外使用者的需求而研发的新一代全自动试油器，以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。
操作分为全自动六次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。
全自动绝缘油介电强度测试仪增加了万年历和实验数据可长期保存的功能,将数码显示改为液晶显示。
控制器采用单片微型计算机测试全过程,抗干扰性能特强,完全克服了现行液晶自动测试仪易受高压击穿干扰的弊病。
不仅具有提高工作效率，使单调，重复，枯燥的工作变得颇有意味，而且安全，可靠，测量准确。
本仪器操作简单：除首次需将预置按到您所需要的数据外（若按国标测量此步可省，因出厂时已按国标预置了数据。
次数为6次，搅拌时间为1分钟，静置时间为5分钟）以后只按测值键便可。
运行方式的多样性是为用户不同的需要而设计的。
绝缘油介电强度测试仪主要特点：绝缘油介电强度测试仪设有自动检测功能，开机自动进入复位状态执行调压器回零；根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印；本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡；采用了微型TPU-A面板式打印机，自动打印输出。
绝缘油介电强度测试仪基本原理：采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，并具有良好的操作性，该设备在试油操作中有多种试验运行方式,主要特点：1全自动试验方式：连续6次试验，自动求平均值，通过面板打印机来打印出6次试验数据及平均数。
2.单次自动试验方式：自动完成1次试验，并打印出单次试验数据。
武汉世纪华胜科技有限公司
∙FS2080绝缘油介电强度测试仪
∙产品标准： DL/T 849.4—2004
∙
∙试验标准： DL/T 596-2005
∙
∙产品概要：电力电缆、电机等耐压试验最佳产品！
∙
∙◆主要功能和特点
☆具有硬件电路保护和软件控制的双重保护功能，确保发生击穿后快速可靠的断开高压试验电路。
☆完善的自检功能保证每次升压都从调压器的零位开始。
☆试验结束一次性显示每次试验的击穿电压、平均击穿电压和介电强度。
☆自动存储、内置微型打印机，方便保存测试结果。
∙◆技术指标
☆输入电压：AC 220V±10%
☆输出电压：AC 0～80kV
☆升压速率：2kV/s±10%
☆测量精度：2.0级
☆次数：1-9次搅拌时间：0~99秒静置时间：0～9分59秒
☆使用环境温度：0～40℃相对湿度≤90%RH
☆体积：420×325×300 mm3 重量：28kg
∙
∙
1。
目录一、概述 (2)二、结构特征与工作原理 (2)三、主要技术指标 (4)四、尺寸、重量 (4)五、快速入门 (4)六、使用、操作 (8)七、故障分析与排除 (10)八、注意事项 (10)九、保养、维修 (11)十、运输、贮存 (12)十一、开箱及检查 (12)十二、其它 (13)衷心地感谢您选择了我们的产品！为了您更好的使用本仪器，在使用之前请您务必仔细阅读使用说明，详细了解其主要性能以及使用方法。
一、概述绝缘油广泛应用于变压器、油断路器、充油电缆、电力电容器和油套管等高压电气设备中。
在运行中，绝缘油由于受到氧气、高温度、高湿度、阳光、强电场和杂质的作用，性能会逐渐变坏，致使它不能充分发挥绝缘作用，为此必须定期地对绝缘油进行有关试验，以鉴定其性能是否变坏。
绝缘油的质量与击穿电压有密切的关系。
本产品是依照国际电工委员会标准IEC156《绝缘油介电强度测试法》和国标GB507-86的要求，充分考虑国内外用户需求的基础上设计出绝缘油介电强度测试仪。
二、结构特征与工作原理本仪器操作分为全自动六次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示等功能。
且精度高，操作方便，安全可靠。
由于采用先进的干式变压器组合，体积小、重量轻、造型美观、携带方便。
■原理方框图原理方框图如下图所示：■基本原理本机采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，并具有良好的操作性，该设备在试油操作中有多种试验运行方式,主要特点有：* 全自动试验方式：连续６次试验，自动求平均值，通过面板打印机来打印出６次试验数据及平均数。
** 单次自动试验方式：自动完成１次试验，并打印出单次试验数据。
本机采用交流可逆电机按３千伏／秒的匀速带动调压器经升压变压器升压，当油样被击穿时，保护系统自动切断升压供电回路，同时保护电路给系统提供一个中断信号，系统响应后执行试油击穿程序，其内部主要操作内容：* 四位数码管以连续８次闪烁显示，提示被试油品击穿；** 记录试验数据；*** 程控自动执行回零操作。
目录一仪器简介 (3)1.1 概述 (3)1.2 名词定义 (3)1.3 技术指标 (3)1.4 仪器面板结构 (4)二操作方法 (5)2.1 试验操作流程 (5)2.2 击穿试验 (5)2.3 耐压试验 (6)2.4 查看历史数据 (7)2.5 时间设定 (9)三仪器使用注意事项 (9)3.1劣质油试验易损坏仪器 (9)3.2 低耐压油介的测试 (10)3.3 对劣质油的测试 (10)3.4 试验结果判别 (10)3.5 仪器保养 (11)四常见故障处理 (11)4.1 仪器无显示 (11)4.2 显示“运行”后不升压，也不报警 (11)4.3 打印时字体很小，不走纸 (11)4.4 打印字迹很不清楚 (11)五 PC数据上传应用程序使用说明 (11)5.1 串口设置 (11)5.2 数据上传应用软件安装 (14)5.3 数据上传应用程序操作 (16)六装箱清单 (16)一仪器简介1.1 概述QJ2050绝缘油介电强度测试仪是武汉奇绩电子科技公司根据国家标准GB-86《绝缘油介电强度测定法》研制而成，仪器LCD显示屏可以实现试验过程和结果显示，内置EEPROM 存储器可以保存100最多组试验数据和结果，所有的人机交互操作都由旋转鼠标完成，微型打印机可以随时打印试验结果，测试仪操作简单，功能强大，稳定可靠抗干扰能力极强，试验过程中无死机现象发生。
1.2 名词定义仪器中使用的项目名词定义如下：1 搅拌时间搅拌时间是指试验过程中，仪器控制油杯中的磁振子搅拌试验用油的时间。
2 静置时间静置时间是指试验过程中，仪器输出电压为0kv，试验油置于油杯中等待下一步试验操作所经历的时间3 初始静置时间初始静置时间是指试验操作人员选择开始试验后，等待“初始静置时间后“仪器才开始升压，开始试验。
3 升压速率试验过程中，输出电压的电压上升速率4 击穿试验击穿试验的流程是，仪器输出电压由0以2kv/s的速度上升，直至发生击穿为止5 耐压试验耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否发生击穿6 平均值仪器在进行击穿试验时，连续几次击穿电压的平均值7 耐压值耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否会发生击穿8 等待时间耐压试验时，仪器升至耐压值，所停留的时间1.3 技术指标1 输入电压：AC 220V2 输出电压：AC 0~80KV3 升压速率：2KV/s±10%4 精度等级：3级5 连续试验次数：1-9次6 搅拌时间：0~99秒7 静置时间：0-9分59秒8 可存储100组数据9 限压设定：20KV----70KV10 耐压时间：1分钟-----10分钟11 环境温度：5-40℃12 相对湿度≤80%RH13 体积：420×380×41014 重量：28kg1.4 仪器面板结构绝缘油介电强度测试仪面板如图1.1所示，仪器中各部分功能为：1 显示屏：LCD显示屏为仪器的操作界面，显示试验过程，试验参数和试验结果。
