SR6003绝缘油介电强度测试仪.

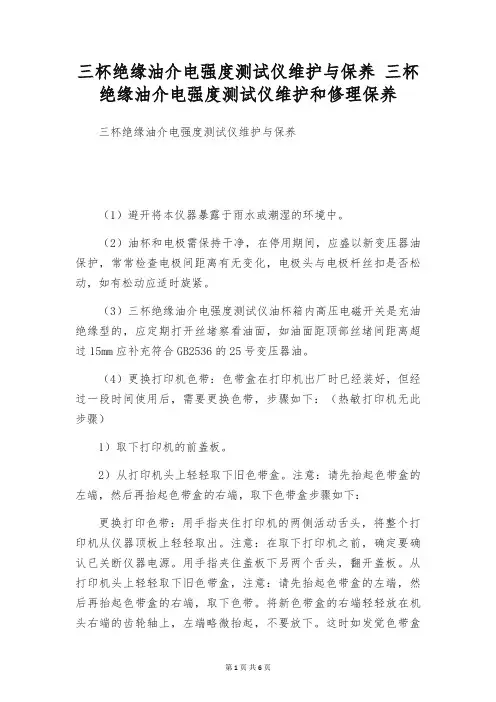

三杯绝缘油介电强度测试仪维护与保养三杯绝缘油介电强度测试仪维护和修理保养三杯绝缘油介电强度测试仪维护与保养（1）避开将本仪器暴露于雨水或潮湿的环境中。

（2）油杯和电极需保持干净，在停用期间，应盛以新变压器油保护，常常检查电极间距离有无变化，电极头与电极杆丝扣是否松动，如有松动应适时旋紧。

（3）三杯绝缘油介电强度测试仪油杯箱内高压电磁开关是充油绝缘型的，应定期打开丝堵察看油面，如油面距顶部丝堵间距离超过15mm应补充符合GB2536的25号变压器油。

（4）更换打印机色带：色带盒在打印机出厂时已经装好，但经过一段时间使用后，需要更换色带，步骤如下：（热敏打印机无此步骤）1）取下打印机的前盖板。

2）从打印机头上轻轻取下旧色带盒。

注意：请先抬起色带盒的左端，然后再抬起色带盒的右端，取下色带盒步骤如下：更换打印色带：用手指夹住打印机的两侧活动舌头，将整个打印机从仪器顶板上轻轻取出。

注意：在取下打印机之前，确定要确认已关断仪器电源。

用手指夹住盖板下另两个舌头，翻开盖板。

从打印机头上轻轻取下旧色带盒，注意：请先抬起色带盒的左端，然后再抬起色带盒的右端，取下色带。

将新色带盒的右端轻轻放在机头右端的齿轮轴上，左端略微抬起，不要放下。

这时如发觉色带盒右端未落到底，请用手指按住色带盒上的旋钮，顺时针方向略微转动一下，直到色带盒的右端落到底后再放下色带盒的左端。

请检查色带是否拉直，或色带还露在色带盒的外面，可再旋动色带盒上的旋钮，直到把色带拉入色带盒内并拉直为止。

当没有纸在机头里时，更换色带更加简单。

后装上打印机的前盖板或推上上盖。

更换打印纸；用手指夹住打印机的两侧活动舌头，将整个打印机从仪器顶板上轻轻取出。

注意：在取下打印机这前，确定要确认已关断仪器电源。

从打印机上取下纸卷轴，假如打印机上已有纸卷，可跳过这一步。

将新纸卷套在纸卷轴上，并将纸卷轴用力按入打印机的导槽内。

确定要确认纸卷轴已安装坚固，不会掉出。

将纸端剪成三角形，接通仪器电源，按下换纸开关，按SEL（左）键，使SEL 指示灯灭，然后再按LF（右）键，使机头转动。

绝缘油介电强度测试仪安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。

以保障设备、人员的安全及运行。

二、适用范围本规程适用于公司绝缘油介电强度测试仪。

三、工作原理本仪器选用以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。

操作分为全自动多次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。

四、技术参数五、使用操作步骤1、输入电源。

连接安全接地，插上220V交流电源，检测电源正确无误。

2、取油样。

将油杯两电极间距调整在 2.5mm，逆时针旋下油杯轴杆一段的塞尺棒，将另一端电极调整在偏中位置，将锁住此轴杆的螺钉旋紧，取塞尺棒于两电极间靠紧两电极，顺时针旋于原轴杆内。

将油杯处理干净，置干净的磁振子于油杯内，注满准备好的油样，翻开高压盖置油杯于高压仓辆高压柱间，平稳放置盖上高压盖压好安全开关。

3、预定设置（1）设定需测试的次数。

（2）设定搅拌时间。

（3）设置需要静置的时间。

4、功能键操作。

（1）待测试时按“测值”键，搅拌、静置、升压、打印各功能会按照设定的数值顺序进行（2）在升压过程中按“停止”键，就会停止升压，数码显示上的数值就是此高压端正输出的高压值，可保持同步不变，按住此键不放可调低高压输出值。

按停止键不会改变运行状态，只要再按“测值”键继续恢复运行（3）升压油样击穿后，声控连续提醒“嘀”声。

如不用声控提醒。

按一下声控键进入光控提醒，光控指示灯亮。

（4）测量完后，如想查看数据，按“显示”“打印”键。

这两个键属于重复使用键。

按一次“显示”键显示一次测试值，直到显示平均值，重复显示完毕。

按“打印”键，重复打印电压值时间不再打印。

（5）当按“复位”键时，显示ocpu字样表示复位到初始等待状态。

5、开机等待。

置电源开关于“on”，本机进入自检状态，打印机回应指示灯亮，显示屏显示ocpu字样，如调压器不在零位，显示OIJJ字样，此字样表示复位过程，下降到零位后显示为ocpu初始等待状态。

在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。

全自动绝缘油介电强度测试仪具有自动测试、自动搅拌、自动处理、自动打印记数字显示等功能，且测试精度高、操作方便、安全可靠。

下面为大家介绍一下绝缘油介电强度测试仪的试验方法及试验标准。

1试验条件除环境试验外，其余各项试验均在下述基准条件下进行：a)环境温度：(20±5)℃。

b)相对湿度：不大于80%。

c)大气压力：86kPa~106kPa。

2试验时使用的标准装置试验时使用的标准装置的额定电压不应低于被检绝缘油介电强度测试仪的额定电压，其引入的测量不确定度不应大于被检测试仪最人允许误差的1/4。

3外观检查用手感目视方法检查测试仪外观。

油杯电极及标准尺寸永螺旋测微器或游标卡尺测量。

4安全性能测试仪4.1绝缘电阻用500V绝缘电阻测试仪测量电源端对机壳的绝缘电阻，绝缘电阻应大于20MΩ。

4.2介电强度在电源输入端对机壳施加5kV、1min工频交流电压，试验中应无击穿、飞弧现象。

4.3接地保护使用不低于2级游标卡尺测量金属接地端子直径，端子直径不应小于6mm。

4.4击穿保护油杯中加上被试油，进行正常升压试验只被试油击穿，使用模拟宽带不低于100MHz 的示波器测量被试油发生击穿直到试验电压到零所持续的时间，重复进行10次。

当试油发生击穿后，应能在10ms内切断油杯上的高压。

4.5安全保护不加安全屏障，进行升压试验，测试仪应不能升压；加上安全屏障，升压至10kV时移去屏障，测试仪应断电；永高压测量仪器测量测试仪，应无高压输出。

5性能试验5.1电压测量误差试验接线参见下图，根据测试仪的额定电压设定电压示值误差试验点，通常应包括20kV、30kV、40kV、50kV、60kV知道额定电压。

使用标准电压测量测试装置直接测量被检测试仪的输出电压并记录示值，按下式计算电压测量示值误差，试验结果应符合下表的要求。

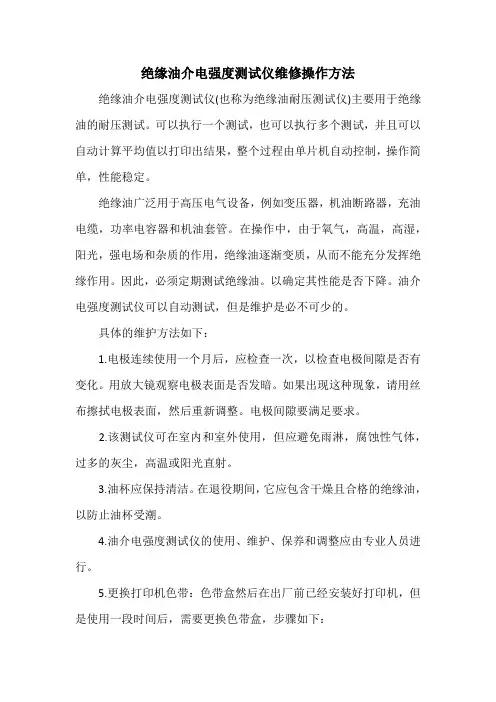

绝缘油介电强度测试仪维修操作方法绝缘油介电强度测试仪(也称为绝缘油耐压测试仪)主要用于绝缘油的耐压测试。

可以执行一个测试，也可以执行多个测试，并且可以自动计算平均值以打印出结果，整个过程由单片机自动控制，操作简单，性能稳定。

绝缘油广泛用于高压电气设备，例如变压器，机油断路器，充油电缆，功率电容器和机油套管。

在操作中，由于氧气，高温，高湿，阳光，强电场和杂质的作用，绝缘油逐渐变质，从而不能充分发挥绝缘作用。

因此，必须定期测试绝缘油。

以确定其性能是否下降。

油介电强度测试仪可以自动测试，但是维护是必不可少的。

具体的维护方法如下：1.电极连续使用一个月后，应检查一次，以检查电极间隙是否有变化。

用放大镜观察电极表面是否发暗。

如果出现这种现象，请用丝布擦拭电极表面，然后重新调整。

电极间隙要满足要求。

2.该测试仪可在室内和室外使用，但应避免雨淋，腐蚀性气体，过多的灰尘，高温或阳光直射。

3.油杯应保持清洁。

在退役期间，它应包含干燥且合格的绝缘油，以防止油杯受潮。

4.油介电强度测试仪的使用、维护、保养和调整应由专业人员进行。

5.更换打印机色带：色带盒然后在出厂前已经安装好打印机，但是使用一段时间后，需要更换色带盒，步骤如下：1)打开打印机的前盖；2)轻轻地从打印机头上取下旧的色带盒；3)放上新的色带盒。

首先，将色带盒的右端轻轻放在机器头右端的齿轮上。

稍微提起左端，不要放下它。

用手指按住色带盒上的旋钮，然后稍微按箭头方向。

转动它，然后放下色带盒的左端；4)装上打印机的前盖。

6.更换打印机卷纸：打印机在出厂时已经安装了卷纸，使用后需要安装新的卷纸。

大致过程如下：1)拆下打印机的前盖。

2)从打印机中取出纸卷。

3)将新的纸卷放在纸卷上，然后将纸卷压入打印机的导槽中。

4)将纸张的前端切成V 形，让打印机进入打印状态。

此时，用手将纸头送入打印头下方的纸口中，并且纸张会进入机头，直到从机头的正面露出一定长度为止。

7.油介电强度测试仪油杯的清洁方法：1)用干净的丝布反复擦拭电极表面和电极棒。

绝缘油介电强度测试仪操作步骤
绝缘油介电强度测试仪操作步骤
绝缘油介电强度测试仪是电力部修订的《电力系数油质试验方法》中的规定和IEC－156和国标GB507-86《绝缘油介电强度测定法》，全自动型绝缘油介电强度测试仪以先进的微型计算机为控制及运算核心，采用的数字模型，特制了微弱信号传感器，避免了仪器自身的干扰，软件测量准确可靠。

全自动绝缘油介电强度测试仪采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，操作性良好，该设备在试油操作中有多种试验运行方
全自动绝缘油介电强度测试仪操作步骤：
1、把油杯的电极调好，将油杯放在有机玻璃内两边的高压端上。

2、将搅拌电机的有机玻璃盖盖上油杯上，并将电机的插件插到搅拌插孔内。

3、将接地线接好，再插上电源线，打开电源开关，零位指示灯应亮，如果不亮，仪器将自动返回到零位。

4、当显示屏显示按“确认键，进入测试"时，应先设定“搅拌时间"、“测试次数"“静置时间"设定后按“复位键"完成设定。

5、按下“确认键"仪器开始自动按照设定好的指令开始测试当绝缘油击穿后，仪器自动搅拌，显示屏显示每次的试验电压，静置时间指令结束后，仪器自动计算出耐压强度的综合平均值并显示在液晶屏上。

6、如需打印，按下“打印键"即可打印出绝缘油介电强度的综合平均值。

绝缘油介电强度测试仪怎么使用绝缘油介电强度测试仪主要用来进行变压器内绝缘油的绝缘耐压属性的，是判断绝缘油绝缘性能好坏非常直接的方式，但是此设备试验的过程中，有一定的复杂程度，因此很多电力工作者在初次使用过程中，很难掌握要领。

1 将仪器可靠接地2 断电状态下，将磁振子置于验油杯中3 试油必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。

在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。

4 断电状态下，将测试样油装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油。

试油盛满后必须静置10-15分钟，方可开始升压试验。

5 断电状态下，罩上电极罩，盖好高压仓6 合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2.1所示。

7 通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC通信等操作项目。

击穿试验：进入击穿试验后，仪器显示如图2.2所示界面，击穿试验的操作方法为：1 进行试验参数设置，设置的项目包括，油标号，初始静置时间，试验次数，静置时间和搅拌时间，初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-59秒。

2 选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。

3 击穿试验完成后，仪器的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值和试验参数设置4 操作人员还可以根据需要将试验结果保存和打印。

试验过程中，如果高压仓被打开，仪器会自动报警，提示用户高压仓已被打开，同时在试验的过程中，严禁打开高压仓，因为此设备是高压电器设备，使用过程中有一定的危险，因此需要格外注意人身安全。

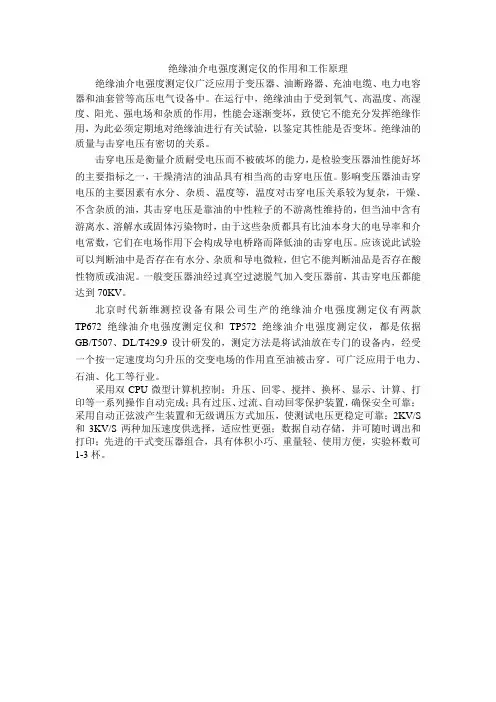

绝缘油介电强度测定仪的作用和工作原理绝缘油介电强度测定仪广泛应用于变压器、油断路器、充油电缆、电力电容器和油套管等高压电气设备中。

在运行中，绝缘油由于受到氧气、高温度、高湿度、阳光、强电场和杂质的作用，性能会逐渐变坏，致使它不能充分发挥绝缘作用，为此必须定期地对绝缘油进行有关试验，以鉴定其性能是否变坏。

绝缘油的质量与击穿电压有密切的关系。

击穿电压是衡量介质耐受电压而不被破坏的能力，是检验变压器油性能好坏的主要指标之一，干燥清洁的油品具有相当高的击穿电压值。

影响变压器油击穿电压的主要因素有水分、杂质、温度等，温度对击穿电压关系较为复杂，干燥、不含杂质的油，其击穿电压是靠油的中性粒子的不游离性维持的，但当油中含有游离水、溶解水或固体污染物时，由于这些杂质都具有比油本身大的电导率和介电常数，它们在电场作用下会构成导电桥路而降低油的击穿电压。

应该说此试验可以判断油中是否存在有水分、杂质和导电微粒，但它不能判断油品是否存在酸性物质或油泥。

一般变压器油经过真空过滤脱气加入变压器前，其击穿电压都能达到70KV。

北京时代新维测控设备有限公司生产的绝缘油介电强度测定仪有两款TP672绝缘油介电强度测定仪和TP572绝缘油介电强度测定仪，都是依据GB/T507、DL/T429.9设计研发的，测定方法是将试油放在专门的设备内，经受一个按一定速度均匀升压的交变电场的作用直至油被击穿。

可广泛应用于电力、石油、化工等行业。

采用双CPU微型计算机控制；升压、回零、搅拌、换杯、显示、计算、打印等一系列操作自动完成；具有过压、过流、自动回零保护装置，确保安全可靠；采用自动正弦波产生装置和无级调压方式加压，使测试电压更稳定可靠；2KV/S 和3KV/S两种加压速度供选择，适应性更强；数据自动存储，并可随时调出和打印；先进的干式变压器组合，具有体积小巧、重量轻、使用方便，实验杯数可1-3杯。

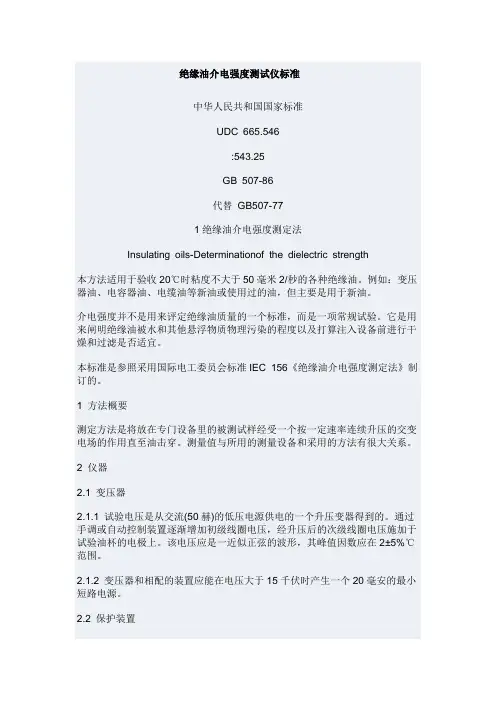

绝缘油介电强度测试仪标准中华人民共和国国家标准UDC 665.546:543.25GB 507-86代替GB507-771绝缘油介电强度测定法Insulating oils-Determinationof the dielectric strength本方法适用于验收20℃时粘度不大于50毫米2/秒的各种绝缘油。

例如：变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验。

它是用来闸明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干燥和过滤是否适宜。

本标准是参照采用国际电工委员会标准IEC 156《绝缘油介电强度测定法》制订的。

1 方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿。

测量值与所用的测量设备和采用的方法有很大关系。

2 仪器2.1 变压器2.1.1 试验电压是从交流(50赫)的低压电源供电的一个升压变器得到的。

通过手调或自动控制装置逐渐增加初级线圈电压，经升压后的次级线圈电压施加于试验油杯的电极上。

该电压应是一近似正弦的波形，其峰值因数应在2±5%℃范围。

2.1.2 变压器和相配的装置应能在电压大于15千伏时产生一个20毫安的最小短路电源。

2.2 保护装置2.2.1 装置应良好接地。

2.2.2 进行试验时尽可能防止产生高频振荡。

2.2.3 为了保护设备和避免试油在击穿瞬间的分解，可与试验油杯串联一个电阻，以限止击穿电流。

2.2.4 高压变压器的初级电路上接一个断路器，这个断路器能在试样击穿后不超过0.02秒的时间内因试样的击穿电流作用而动作。

断路器接一个无电压释放线圈以保护设备。

2.3 电压调节2.3.1 电压调节可用下列设备之一来实现ﴛ2.3.1.1 变比自耦变压器。

2.3.1.2 电阻分压器。

2.3.1.3 发电机磁场调节。

2.3.1.4 感应调节器。

绝缘油介电强度测定法1适用范围适用于验收20℃时粘度不大于50mm2/s的各种绝缘油。

例如变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验，它用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干燥和过滤是否适宜。

2 试验性质预试、交接、大修3试验方法3.1 方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿.测量值与所用的测量设备和采用的方法有很大关系.3.2 仪器3.2.1 变压器3.2.1.1 试验是从交流（50Hz）的低压电源供电的一个升压变压器得到的.通过手调或自动控制装置逐渐增加初级线圈电压,经升压后的次级线圈电压,经升压后的次级线圈电压施加于试验油杯的电极上.该电压应是一近似正弦的波形,其峰值因数应在根号2±5%范围。

3.2.1.2变压器和相配的装置应能在电压大于15kV产生一个20mA的最小短路电流。

3.2.2 保护装置3.2.2.1装置应良好接地。

3.2.2.2 进行试验时尽可能防止产生高频震荡。

3.2.2.3为了保护设备和避免试油在击穿瞬间的分解,可与试油杯串联一个电阻,以限制击穿电流。

3.2.2.4 高压变压器的初级电路上接一个断路器,这个断路器能在试样击穿后不超过0.02s的时间内因试样的击穿电流作用而动作.断路器接一个无电压释放线圈以保护设备。

3.2.3电压调节3.2.3.1 电压调节可用下列设备之一来实现3.2.3.1.1 变比自耦变压器3.2.3.1.2 电阻分压器3.2.3.1.3 发电机磁场调节3.2.3.1.4感应调节器3.2.3.2电压调节最好采用自动升压系统，因为手控调节不易得到要求的匀速升压。

3.2.4试验电压的测量试验电压值是电压的有效值，即电压峰值除以√2.电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的输入端或输出断来测量。

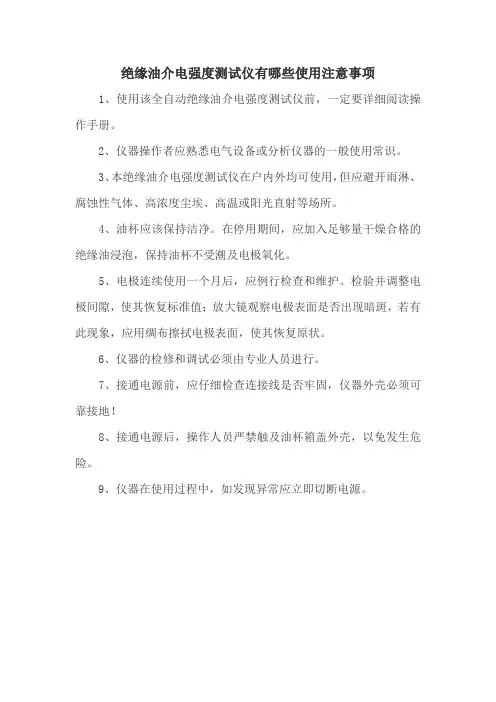

绝缘油介电强度测试仪有哪些使用注意事项
1、使用该全自动绝缘油介电强度测试仪前，一定要详细阅读操作手册。

2、仪器操作者应熟悉电气设备或分析仪器的一般使用常识。

3、本绝缘油介电强度测试仪在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所。

4、油杯应该保持洁净。

在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化。

5、电极连续使用一个月后，应例行检查和维护。

检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状。

6、仪器的检修和调试必须由专业人员进行。

7、接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！
8、接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生危险。

9、仪器在使用过程中，如发现异常应立即切断电源。

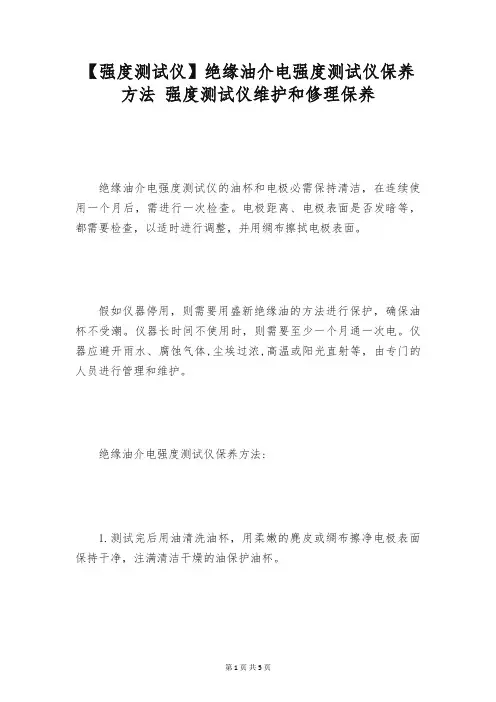

【强度测试仪】绝缘油介电强度测试仪保养方法强度测试仪维护和修理保养绝缘油介电强度测试仪的油杯和电极必需保持清洁，在连续使用一个月后，需进行一次检查。

电极距离、电极表面是否发暗等，都需要检查，以适时进行调整，并用绸布擦拭电极表面。

假如仪器停用，则需要用盛新绝缘油的方法进行保护，确保油杯不受潮。

仪器长时间不使用时，则需要至少一个月通一次电。

仪器应避开雨水、腐蚀气体,尘埃过浓,高温或阳光直射等，由专门的人员进行管理和维护。

绝缘油介电强度测试仪保养方法:1.测试完后用油清洗油杯，用柔嫩的麂皮或绸布擦净电极表面保持干净，注满清洁干燥的油保护油杯。

2.使用或存放本仪器应在干燥、通风安全的地方。

3.绝缘油介电强度测试仪实行三包，在正常使用和保管情况下，本仪器保修一年。

4.在保修期内凡属质量导致故障而不能正常运转，本厂负责免费修理。

5.保修期内由于操作或保养不当，导致绝缘油介电强度测试仪损坏，本厂可优惠供应零部件与维护和修理。

6.用户在使用中如有绝缘油介电强度测试仪工作异常或需要技术咨询等方面的问题，请适时与厂家进行联系。

保鲜膜拉伸强度测试仪的功能用途与特点有哪些？保鲜膜拉伸强度测试仪是用来对材料进行静载、拉伸、压缩、弯曲、剪切、剥离等力学性能试验用的机械加力的试验机，适用于塑料板材、管材、异型材，塑料薄膜及橡胶、电线电缆、防水卷材、金属丝、金属绳等材料的各种物理机械性能测试。

其使用行业范围遍布：科研院所、商检仲裁机构、大专院校以及橡胶、轮胎、塑料、电线电缆、制鞋、皮革、纺织、包装、建材、石化、等行业，为材料开发、物性试验、教学讨论、质量掌控、进料检验、生产线的随机检验等不可缺少的检测设备，拉力机夹具作为仪器的紧要构成部分，不同的材料需要不同的夹具，也是试验能否顺当进行及试验结果精准度高处与低处的一个紧要因素。

功能：本试验机接受直流伺服电机及调速系统一体化结构驱动同步带减速机构，经减速后带动丝杠副进行加载。

电气部分包括负荷测量系统和变形测量系统构成。

绝缘油介电强度测定方案本方法适用于验收20℃时粘度不大于50毫米2/秒的各种绝缘油。

例如: 变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验。

它是用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干操和过滤是否适宜。

本方案是参照采用国家标准GB/T 507-86 《绝缘油介电强度测定法》、GB/T 4756 《石油和液体石油产品取样法( 手工法)》、GB2536-90 《变压器油》制订的。

1 方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿。

测量值与所用的测量设备和采用的方法有很大关系。

2 仪器2.1 变压器2.1.1 试验电压是从交流(50Hz) 的低压电源供电的一个升压变压器得到的。

通过手调或自动控制装置逐渐增加初级线圈电压，经升压后的次级线圈电压施加于试验油杯的电极上。

该电压应是一近似正弦的波形，其峰值因数应在2U 士5 % 范围。

2.1.2 变压器和相配的装置应能在电压大于15千伏时产生一个20毫安的最小短路电流。

2.2 保护装置2.1.1 装置应良好接地。

2.1.2 进行试验时尽可能防止产生高频振荡.2.1.3 了保护设备和避免试油在击穿瞬间的分解，可与试验油杯申联一个电阻，以限制击穿电流。

2.1.4 高压变压器的初级电路上接一个断路器，这个断路器能在试样击穿后不超过0.02秒的时间内因试样的击穿电流作用而动作。

断路器接一个无电压释放线圈以保护设备。

2.3 电压调节电压调节可用下列设备之一来实现，电压调节最好采用自动升压系统，因为手动调节不易得到要求的匀速升压。

2.3.1 变比自耦变压器2.3.2 电阻分压器2.3.3 发电机磁场调节2.3.4 感应调节器2.4 试验电压的测量试验电压值是电压的有效值，即电压峰值除以2。

电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的愉入端或输出端来测量。

绝缘油介电强度检测仪的使用方法绝缘油介电强度检测仪是一种测试绝缘油介电强度的专用仪器设备。

通过测量绝缘油中的介电常数和介电损耗因数，对绝缘油中的杂质、水分、气体等指标进行评价和测试，以确保设备的安全运行，保护电力设备的绝缘性能，维护电网的稳定运行。

一、使用前准备绝缘油介电强度检测仪的使用需要充分以下条件：1.已经备好绝缘油介电强度检测仪的设备，同时设备需要进行维护保养，确保仪器处于正常使用状态；2.准备要测试的绝缘油，确保绝缘油中没有杂质、水分、气体等污染物；3.确保测试环境干燥、干净，并可供应电源和接地条件；4.使用前应认真阅读使用说明书，了解使用方法和安全注意事项。

二、操作步骤1.连接电源和接地。

将绝缘油介电强度检测仪的电源接入220V电源插座，同时将接地端与接地线连接，确保仪器与测试环境的接地电势相同。

2.启动仪器，进行预热。

按下仪器面板的“开机”按钮，待仪器准备就绪后进行预热。

预热时间一般需要30分钟左右，依据不同型号的绝缘油介电强度检测仪，时间可能会有所不同。

3.准备样品并设置测试参数。

将准备好的绝缘油样品加注到仪器中，并依据测试要求设置好测试参数，包括介电强度标准、测量频率、测量电压等参数。

参数设置应依据实在测试要求进行调整。

4.开始测试。

按下仪器面板上对应的测试按钮开始测试。

测试过程中，应依据仪器提示渐渐进行下一步操作，确保测试结果精准且牢靠。

5.测试结束及数据处理。

测试完成后，依据测试结果进行数据处理，并依据实际需要取得测试结果报告。

同时，对仪器进行清洁和维护保养，以确保设备的正常使用寿命和性能。

三、使用注意事项1.使用前需要进行充分的保养和维护，确保仪器处于正常工作状态；2.进行测试时需要注意安全，避开触电和其他不安全事故的发生；3.在使用过程中，应保证测试环境的干燥、干净，避开外部电磁干扰和污染物对测试结果的影响；4.对测试结果进行分析和处理时应依据实际情况进行调整和修正，以确保结果的精准性和牢靠性；5.使用过程中，应注意仪器的维护保养和日常清洁，适时更换损坏的部件和配件，以保证仪器的长期稳定运行。

绝缘油介电强度测试仪设备校准方法绝缘油介电强度测试仪设备校准方法在电力系统中，绝缘油是一种广泛应用于高压电气设备中的绝缘介质。

高压电气设备在长期运行中，其绝缘油的品质会渐渐发生更改，造成设备绝缘性能不绝下降。

为了保证电气设备能够安全运行，对绝缘油的电气强度要进行定期测试。

“击穿电压”是表征绝缘油介电强度的一项紧要指标，是衡量绝缘油耐受电压本领的尺度。

绝缘油介电强度测试仪（简称油耐压仪）就是电力系统中测试绝缘油耐电压强度的测试仪器。

目前，国内生产的各类油耐压仪种类繁多，但对于此类仪器的校准还缺乏相关标准，且由于其电气结构和校准方式的特殊性，无法对这类仪器进行准确校准。

本文设计一套具有矢量测量功能的绝缘油介电强度测试仪校准装置，可对0～100kV的准确度为2％以下的油耐压仪进行校准。

目前国内对于油耐压仪存在两种校准方法: 1）单端测量法:打开仪器的油箱盖，取下任一电极的支撑件和绝缘套管，仅留下电极的紧固端，以沟通高压表高压端的测试线接于电极紧固端，沟通高压表的接地端和仪器的接地端一起可靠连接到试验室接地端。

将电压升到合适的大小并保持不变。

同时记录仪器的读数和高压表的读数。

高压表读数的2倍便是输出电压的标准读数。

2）双路输出测量法:取下两个电极的支撑件和绝缘套管，用两个沟通高压表的高压端分别连接于两个电极的紧固件上，两个高压表的接地端和仪器接地端一起可靠连接到试验室的接地端。

两个高压表读数之和便是标准输出电压值。

由于油耐压仪的高压输出是中心对称接地的，因此单端测量法认为仅对其中一个高压端子对地电压进行校准即可。

中心抽头的目的是降低油耐压仪输出的对地电压等级，从而降低对地的绝缘等级，但是中心抽头很难做到*的对称，所以为了减小误差，双路输出测量法采用了同时测量油耐压仪两个高压输出端子的对地电压，但由于校准结果用代数和计算而非矢量测量，肯定会给校准数据带来附加误差。

另外由于大多数测试仪的功率很小，普通高压分压器的输入阻抗已经宏大于其额定功率，因此校准过程很可能会发生电压跌落现象。
