(整理)HTJY-80A全自动绝缘油介电强度测试仪单杯.

绝缘油介电强度测试仪安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。

以保障设备、人员的安全及运行。

二、适用范围本规程适用于公司绝缘油介电强度测试仪。

三、工作原理本仪器选用以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。

操作分为全自动多次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。

四、技术参数五、使用操作步骤1、输入电源。

连接安全接地，插上220V交流电源，检测电源正确无误。

2、取油样。

将油杯两电极间距调整在 2.5mm，逆时针旋下油杯轴杆一段的塞尺棒，将另一端电极调整在偏中位置，将锁住此轴杆的螺钉旋紧，取塞尺棒于两电极间靠紧两电极，顺时针旋于原轴杆内。

将油杯处理干净，置干净的磁振子于油杯内，注满准备好的油样，翻开高压盖置油杯于高压仓辆高压柱间，平稳放置盖上高压盖压好安全开关。

3、预定设置（1）设定需测试的次数。

（2）设定搅拌时间。

（3）设置需要静置的时间。

4、功能键操作。

（1）待测试时按“测值”键，搅拌、静置、升压、打印各功能会按照设定的数值顺序进行（2）在升压过程中按“停止”键，就会停止升压，数码显示上的数值就是此高压端正输出的高压值，可保持同步不变，按住此键不放可调低高压输出值。

按停止键不会改变运行状态，只要再按“测值”键继续恢复运行（3）升压油样击穿后，声控连续提醒“嘀”声。

如不用声控提醒。

按一下声控键进入光控提醒，光控指示灯亮。

（4）测量完后，如想查看数据，按“显示”“打印”键。

这两个键属于重复使用键。

按一次“显示”键显示一次测试值，直到显示平均值，重复显示完毕。

按“打印”键，重复打印电压值时间不再打印。

（5）当按“复位”键时，显示ocpu字样表示复位到初始等待状态。

5、开机等待。

置电源开关于“on”，本机进入自检状态，打印机回应指示灯亮，显示屏显示ocpu字样，如调压器不在零位，显示OIJJ字样，此字样表示复位过程，下降到零位后显示为ocpu初始等待状态。

HTJY-80全自动绝缘油介电强度测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语六、安全注意项 (1)一、简介本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

二、用途与特点本仪器适合测试各种绝缘油介电强度。

其主要性能特点：1、本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

２.采用了微型TPU－A面板式打印机，自动打印输出。

３.根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

４.本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

三、技术规格１. 工作电源：AC220V ±10%、50HZ ±5%２. 测量范围：AC 0－80KV３. 限定电流：5mA４. 测量精度：3%５. 调压速度：2KV/S±10%６. 预定设置：次数1－9搅拌时间 0－1分39秒静置时间 0－10分39秒７. 使用条件：环境温度0℃－35℃相对湿度≤75%８. 油杯间隙：2.5mm(油杯塞尺直径)９. 体积: 415×315×315mm310.重量：28kg四、面板说明图一面板示意图（１）电源开关（２）电源插座（３）高压舱（４）安全开关（５）安全接地（６）３Ａ保险（７）显示屏（８）设置盘（９）指示灯（１０）键盘（１１）打印机五、操作步骤1.输入电源连接安全接地，插入220V交流电源，检测电源正确无误。

在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。

全自动绝缘油介电强度测试仪具有自动测试、自动搅拌、自动处理、自动打印记数字显示等功能，且测试精度高、操作方便、安全可靠。

下面为大家介绍一下绝缘油介电强度测试仪的试验方法及试验标准。

1试验条件除环境试验外，其余各项试验均在下述基准条件下进行：a)环境温度：(20±5)℃。

b)相对湿度：不大于80%。

c)大气压力：86kPa~106kPa。

2试验时使用的标准装置试验时使用的标准装置的额定电压不应低于被检绝缘油介电强度测试仪的额定电压，其引入的测量不确定度不应大于被检测试仪最人允许误差的1/4。

3外观检查用手感目视方法检查测试仪外观。

油杯电极及标准尺寸永螺旋测微器或游标卡尺测量。

4安全性能测试仪4.1绝缘电阻用500V绝缘电阻测试仪测量电源端对机壳的绝缘电阻，绝缘电阻应大于20MΩ。

4.2介电强度在电源输入端对机壳施加5kV、1min工频交流电压，试验中应无击穿、飞弧现象。

4.3接地保护使用不低于2级游标卡尺测量金属接地端子直径，端子直径不应小于6mm。

4.4击穿保护油杯中加上被试油，进行正常升压试验只被试油击穿，使用模拟宽带不低于100MHz 的示波器测量被试油发生击穿直到试验电压到零所持续的时间，重复进行10次。

当试油发生击穿后，应能在10ms内切断油杯上的高压。

4.5安全保护不加安全屏障，进行升压试验，测试仪应不能升压；加上安全屏障，升压至10kV时移去屏障，测试仪应断电；永高压测量仪器测量测试仪，应无高压输出。

5性能试验5.1电压测量误差试验接线参见下图，根据测试仪的额定电压设定电压示值误差试验点，通常应包括20kV、30kV、40kV、50kV、60kV知道额定电压。

使用标准电压测量测试装置直接测量被检测试仪的输出电压并记录示值，按下式计算电压测量示值误差，试验结果应符合下表的要求。

HDIIJ-80KV绝缘油介电强度测试仪操作手册武汉华顶电力设备有限公司目录前言———————————————————————3概述———————————————————————4仪器特点——————————————————————4技术指标——————————————————————4使用条件——————————————————————5面板说明——————————————————————5操作步骤图解————————————————————7注意事项——————————————————————12简易故障排除————————————————————13油杯的清洗—————————————————————14仪器成套性—————————————————————14售后服务——————————————————————15前言尊敬的用户：感谢您选择了HDIIJ-80KV绝缘油介电强度测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等诸多方面的信息。

在第一次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。

在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。

然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。

如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。

我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友推荐！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。

HTJY-80S全自动绝缘油耐压测试仪一仪器简介1.1 概述全自动绝缘油耐压测试仪是根据国家标准GB/T1507-2002及DL/T846.7-2004研制而成，仪器LCD显示屏可以实现实验过程和结果显示，内置EEPROM存储器可以保存100最多组实验数据和结果，所有的人机交互操作都由旋转鼠标完成，微型打印机可以随时打印实验结果，该测试仪操作简单，功能强大，稳定可靠抗干扰能力极强，实验过程中无死机现象发生。

b5E2RGbCAP1.2 名词定义仪器中使用的工程名词定义如下：1）搅拌时间搅拌时间是指实验过程中，仪器控制油杯中的磁振子搅拌实验用油的时间。

2）静置时间静置时间是指实验过程中，仪器输出电压为0kv，实验油置于油杯中等待下一步实验操作所经历的时间。

3）初始静置时间初始静置时间是指实验操作人员选择开始实验后，等待“初始静置时间后“仪器才开始升压，开始实验。

4）升压速率实验过程中，输出电压的电压上升速率。

5）击穿实验击穿实验的流程是，仪器输出电压由0以2kv/s的速度上升，直至发生击穿为止。

6）耐压实验耐压实验时，仪器升压至耐压值，停止升压，停留一段时间检查是否发生击穿。

7）平均值仪器在进行击穿实验时，连续几次击穿电压的平均值。

8）耐压值耐压实验时，仪器升压至耐压值，停止升压，停留一段时间检查是否会发生击穿。

9）等待时间耐压实验时，仪器升至耐压值，所停留的时间。

1.3 技术指标1）输入电压：AC 220V2）输出电压：AC 0~80KV3）升压速率：2KV/s±10%4）最大误差：3%5）连续实验次数：1-9次6）搅拌时间：0~99秒7）静置时间：0-9分59秒8）可存储100组数据9）限压设定： 20kV----70kV10）耐压时间： 1min—10min11）环境温度：5℃-40℃12）相对湿度≤80%13）体积：420mm×380mm×410mm14）重量：28kg1.4 仪器面板结构全自动绝缘油耐压测试仪面板如图1.1所示，仪器中各部分功能为：1）显示屏： LCD显示屏为仪器的操作界面，显示实验过程，实验参数和实验结果。

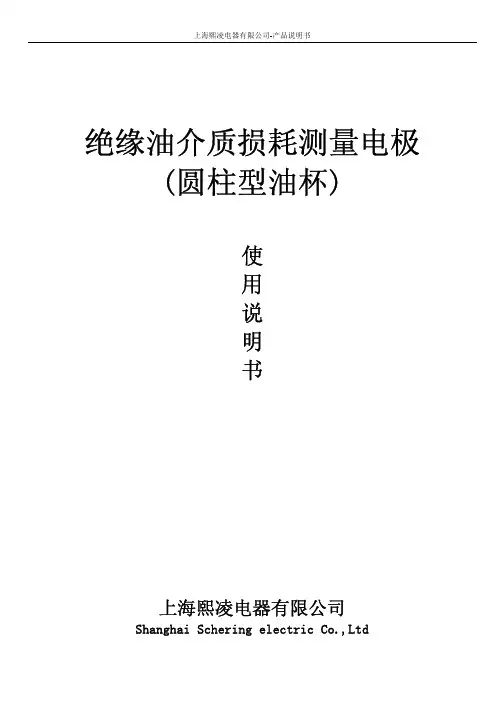

绝缘油介质损耗测量电极 (圆柱型油杯)使用说明书上海熙凌电器有限公司Shanghai Schering electric Co.,Ltd一·用 途液体绝缘材料，通常指的是各种电缆油，变压器油，电容器油以及一些在电器中起着绝缘作用的液体物质，通过我们对它们介质损耗（tgδ）的测量，来判断它的绝缘性能，从而保证整个设备的正常运行，是很有必要的。

有时在一些特殊情况下，还要对这些材料进行介电常数（εr）及直流电阻（Pv）的测量。

对这些材料进行测量所采用的测量电极，俗称：油杯。

本绝缘油介质测量电极在原理和结构上参考了国标GB5654—85为标准，而设计生产出来的。

本电极的结构在参照了国际上通用油杯的基础上生产出来的，是一种带有屏蔽保护极，极间距离为2mm圆柱空气式电容器，它能有效地抑制和消除杂散电容对测量的影响，提高测量精度。

本电极和本厂所生产的油杯专用温控仪配合使用，能很方便地对测量油在规定温度(室温～199℃)范围内进行加热和控温。

二·主要技术指标：(1) 高低压电极之间距离 2mm(2) 空杯电容量 60士5PF(3) 最大测试电压 工频2000V(4) 空杯介损 tgδ＜5×10-5(5) 液体容量 约40cm2(6) 电极材料 不锈钢(7) 体积 240mm (直径)×220mm（高度）(8) 重量 约9kg三·外形结构及原理图：1·外形图：序号 名称1高压极（外电极）2测量极（内电极）3绝缘支柱（高频瓷）4压紧螺母5屏蔽保护极6绝缘支柱（高频瓷）7安装体8测量极引出端3·电极安装示意图及安装说明：安装示意图见附件二。

用户液体介损测量电极从运输和保存而特制的专用箱内取出后，须按照 IEC建议的方法清洗电极、也可按照本说明书推荐的方法清洗，清洗后的另部件绝对禁止用手直接接触，安装时必须戴好丝绸类手套，安装时所用的绝缘柱必须是一套内的，切忌两套混用。

绝缘油介电强度测定法1适用范围适用于验收20℃时粘度不大于50mm2/s的各种绝缘油。

例如变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验，它用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干燥和过滤是否适宜。

2 试验性质预试、交接、大修3试验方法3.1 方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿.测量值与所用的测量设备和采用的方法有很大关系.3.2 仪器3.2.1 变压器3.2.1.1 试验是从交流（50Hz）的低压电源供电的一个升压变压器得到的.通过手调或自动控制装置逐渐增加初级线圈电压,经升压后的次级线圈电压,经升压后的次级线圈电压施加于试验油杯的电极上.该电压应是一近似正弦的波形,其峰值因数应在根号2±5%范围。

3.2.1.2变压器和相配的装置应能在电压大于15kV产生一个20mA的最小短路电流。

3.2.2 保护装置3.2.2.1装置应良好接地。

3.2.2.2 进行试验时尽可能防止产生高频震荡。

3.2.2.3为了保护设备和避免试油在击穿瞬间的分解,可与试油杯串联一个电阻,以限制击穿电流。

3.2.2.4 高压变压器的初级电路上接一个断路器,这个断路器能在试样击穿后不超过0.02s的时间内因试样的击穿电流作用而动作.断路器接一个无电压释放线圈以保护设备。

3.2.3电压调节3.2.3.1 电压调节可用下列设备之一来实现3.2.3.1.1 变比自耦变压器3.2.3.1.2 电阻分压器3.2.3.1.3 发电机磁场调节3.2.3.1.4感应调节器3.2.3.2电压调节最好采用自动升压系统，因为手控调节不易得到要求的匀速升压。

3.2.4试验电压的测量试验电压值是电压的有效值，即电压峰值除以√2.电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的输入端或输出断来测量。

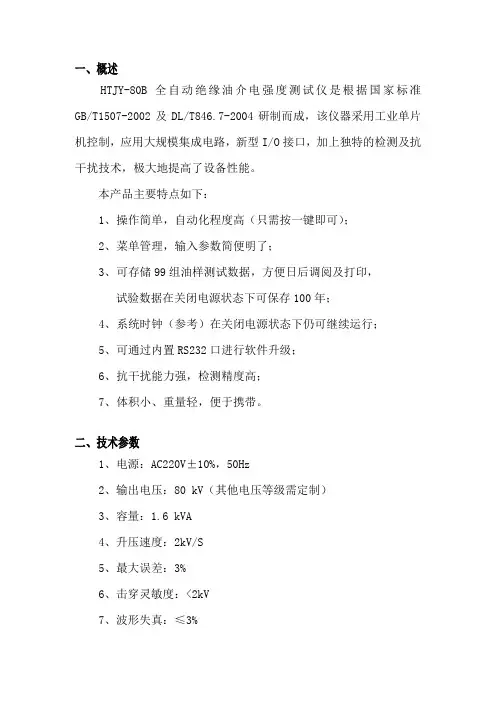

一、概述HTJY-80B全自动绝缘油介电强度测试仪是根据国家标准GB/T1507-2002及DL/T846.7-2004研制而成，该仪器采用工业单片机控制，应用大规模集成电路，新型I/O接口，加上独特的检测及抗干扰技术，极大地提高了设备性能。

本产品主要特点如下：1、操作简单，自动化程度高（只需按一键即可）；2、菜单管理，输入参数简便明了；3、可存储99组油样测试数据，方便日后调阅及打印，试验数据在关闭电源状态下可保存100年；4、系统时钟（参考）在关闭电源状态下仍可继续运行；5、可通过内置RS232口进行软件升级；6、抗干扰能力强，检测精度高；7、体积小、重量轻，便于携带。

二、技术参数1、电源：AC220V±10%，50Hz2、输出电压：80 kV（其他电压等级需定制）3、容量：1.6 kVA4、升压速度：2kV/S5、最大误差：3%6、击穿灵敏度：<2kV7、波形失真：≤3%8、击穿反应时间：≤10ms9、工作环境：温度：0℃～40℃，湿度：最大相对湿度85%10、储存环境：温度：-20℃～60℃，湿度：最大相对湿度85%11、工作海拔高度：<1500m （如超过1500m，可特别设计）三、面板布置与说明（示意图）1234 5 6 71 —高压仓2 —打印机3 —接地端4 —电源插座5 —电源开关6 —显示屏7 —键盘四、操作说明1、准备开机将仪器的电源开关置于“关”的位置，可靠接好地线。

用专用的电源线将交流220V接至仪器，合上电源开关，仪器的显示屏（LCD）显示仪器型号、名称、编号、软件版本、系统时间等基本信息。

2. 数据设置2.1设置系统时间2.1.1开机LOGO，按【菜单】键进入主菜单。

主菜单有三个选项：“设置系统时间”“设置测试参数”和“数据管理”。

2.1.2按【↑】键和【↓】键移动阴影光标到“设置系统时间”，再按【确认】键进入时间设置界面。

2.1.3按【←】键和【→】键移动阴影光标到需要更改的数据，按【↑】键和【↓】更改数据。

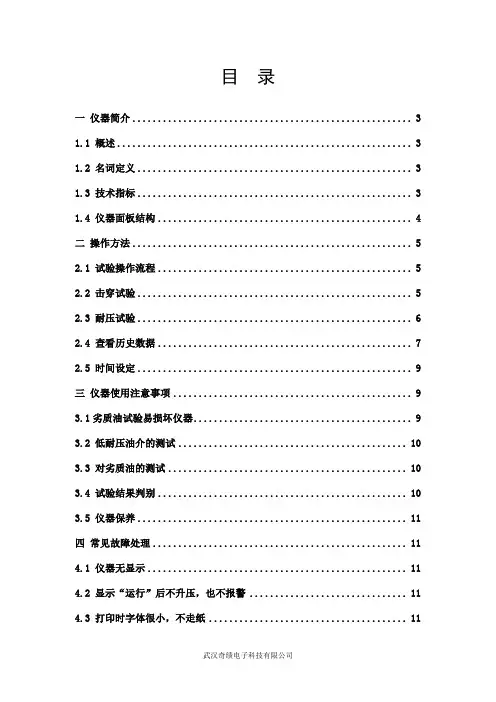

目录一仪器简介 (3)1.1 概述 (3)1.2 名词定义 (3)1.3 技术指标 (3)1.4 仪器面板结构 (4)二操作方法 (5)2.1 试验操作流程 (5)2.2 击穿试验 (5)2.3 耐压试验 (6)2.4 查看历史数据 (7)2.5 时间设定 (9)三仪器使用注意事项 (9)3.1劣质油试验易损坏仪器 (9)3.2 低耐压油介的测试 (10)3.3 对劣质油的测试 (10)3.4 试验结果判别 (10)3.5 仪器保养 (11)四常见故障处理 (11)4.1 仪器无显示 (11)4.2 显示“运行”后不升压，也不报警 (11)4.3 打印时字体很小，不走纸 (11)4.4 打印字迹很不清楚 (11)五 PC数据上传应用程序使用说明 (11)5.1 串口设置 (11)5.2 数据上传应用软件安装 (14)5.3 数据上传应用程序操作 (16)六装箱清单 (16)一仪器简介1.1 概述QJ2050绝缘油介电强度测试仪是武汉奇绩电子科技公司根据国家标准GB-86《绝缘油介电强度测定法》研制而成，仪器LCD显示屏可以实现试验过程和结果显示，内置EEPROM 存储器可以保存100最多组试验数据和结果，所有的人机交互操作都由旋转鼠标完成，微型打印机可以随时打印试验结果，测试仪操作简单，功能强大，稳定可靠抗干扰能力极强，试验过程中无死机现象发生。

1.2 名词定义仪器中使用的项目名词定义如下：1 搅拌时间搅拌时间是指试验过程中，仪器控制油杯中的磁振子搅拌试验用油的时间。

2 静置时间静置时间是指试验过程中，仪器输出电压为0kv，试验油置于油杯中等待下一步试验操作所经历的时间3 初始静置时间初始静置时间是指试验操作人员选择开始试验后，等待“初始静置时间后“仪器才开始升压，开始试验。

3 升压速率试验过程中，输出电压的电压上升速率4 击穿试验击穿试验的流程是，仪器输出电压由0以2kv/s的速度上升，直至发生击穿为止5 耐压试验耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否发生击穿6 平均值仪器在进行击穿试验时，连续几次击穿电压的平均值7 耐压值耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否会发生击穿8 等待时间耐压试验时，仪器升至耐压值，所停留的时间1.3 技术指标1 输入电压：AC 220V2 输出电压：AC 0~80KV3 升压速率：2KV/s±10%4 精度等级：3级5 连续试验次数：1-9次6 搅拌时间：0~99秒7 静置时间：0-9分59秒8 可存储100组数据9 限压设定：20KV----70KV10 耐压时间：1分钟-----10分钟11 环境温度：5-40℃12 相对湿度≤80%RH13 体积：420×380×41014 重量：28kg1.4 仪器面板结构绝缘油介电强度测试仪面板如图1.1所示，仪器中各部分功能为：1 显示屏：LCD显示屏为仪器的操作界面，显示试验过程，试验参数和试验结果。

.绝缘油介电强度测定法1适用范围适用于验收20 C时粘度不大于50mm2/s的各种绝缘油。

例如变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验，它用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干燥和过滤是否适宜。

2试验性质预试、交接、大修3试验方法3.1方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿.测量值与所用的测量设备和采用的方法有很大关系.3.2仪器3.2.1变压器321.1试验是从交流（50Hz）的低压电源供电的一个升压变压器得到的.通过手调或自动控制装置逐渐增加初级线圈电压，经升压后的次级线圈电压，经升压后的次级线圈电压施加于试验油杯的电极上.该电压应是一近似正弦的波形，其峰值因数应在根号2± 5%范围。

3.2.1.2 变压器和相配的装置应能在电压大于15kV 产生一个20mA的最小短路电流。

3.2.2 保护装置3.2.2.1装置应良好接地。

3.2.2.2进行试验时尽可能防止产生高频震荡。

3.2.2.3为了保护设备和避免试油在击穿瞬间的分解, 可与试油杯串联一个电阻, 以限制击穿电流。

3.2.2.4高压变压器的初级电路上接一个断路器, 这个断路器能在试样击穿后不超过0.02s 的时间内因试样的击穿电流作用而动作. 断路器接一个无电压释放线圈以保护设备。

3.2.3 电压调节3.2.3.1电压调节可用下列设备之一来实现3.2.3.1.1变比自耦变压器3.2.3.1.2电阻分压器3.2.3.1.3发电机磁场调节3.2.3.1.4感应调节器3.2.3.2电压调节最好采用自动升压系统，因为手控调节不易得到要求的匀速升压。

3.2.4 试验电压的测量试验电压值是电压的有效值，即电压峰值除以"2.电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的输入端或输出断来测量。

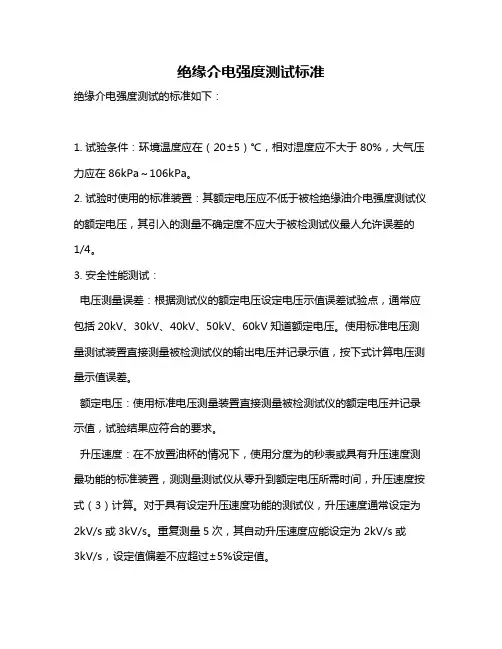

绝缘介电强度测试标准绝缘介电强度测试的标准如下：1. 试验条件：环境温度应在（20±5）℃，相对湿度应不大于80%，大气压力应在86kPa～106kPa。

2. 试验时使用的标准装置：其额定电压应不低于被检绝缘油介电强度测试仪的额定电压，其引入的测量不确定度不应大于被检测试仪最人允许误差的1/4。

3. 安全性能测试：电压测量误差：根据测试仪的额定电压设定电压示值误差试验点，通常应包括20kV、30kV、40kV、50kV、60kV知道额定电压。

使用标准电压测量测试装置直接测量被检测试仪的输出电压并记录示值，按下式计算电压测量示值误差。

额定电压：使用标准电压测量装置直接测量被检测试仪的额定电压并记录示值，试验结果应符合的要求。

升压速度：在不放置油杯的情况下，使用分度为的秒表或具有升压速度测最功能的标准装置，测测量测试仪从零升到额定电压所需时间，升压速度按式（3）计算。

对于具有设定升压速度功能的测试仪，升压速度通常设定为2kV/s或3kV/s。

重复测量5次，其自动升压速度应能设定为2kV/s或3kV/s，设定值偏差不应超过±5%设定值。

电压波形谐波总含量：使用级的谐波测量装置测量测试仪的输出电压THD 值，谐波总含量THD值不应大于5%。

4. 环境适应性试验：电源适应性试验：按GB/T 中的规定和方法进行电源适应性试验，试验结果应符合5 6的要求。

温度试验：按GB/T 温度试验组别第Ⅱ组的规定和方法进行温度试验，试验结果应符合GB/T环境组别为II组的相关规定要求，此外还应符合GB/T 流通条件等级2级的规定要求。

湿度试验：按GB/T 湿度试验组别第Ⅱ组的规定和方法进行湿度试验，试验结果应符合GB/T环境组别为II组的相关规定要求，此外还应符合GB/T 流通条件等级2级的规定要求。

振动试验：按GB/T 振动试验组别第Ⅱ组的的规定和方法进行振动试验；试验结果应符合GB/T环境组别为II组的相关规定要求，此外还应符合GB/T流通条件等级2级的规定要求。

GDOT-3A/80kV 三杯型绝缘油介电强度测试仪一、仪器简介1.1 概述GDOT-3A/80kV三杯型绝缘油介电强度测试仪是根据国家标准GB-86《绝缘油介电强度测定法》研制而成，仪器LCD显示屏可以实现试验过程和结果显示，内置EEPROM存储器最多可以保存50组试验数据和结果，所有的人机交互操作都由旋转鼠标完成，微型打印机可以随时打印试验结果，测试仪操作简单，功能强大，稳定可靠抗干扰能力极强，试验过程中无死机现象发生。

1.2 名词定义仪器中使用的项目名词定义如下：1 搅拌时间搅拌时间是指试验过程中，仪器控制油杯中的磁振子搅拌“被试油样”的时间。

2 静置时间静置时间是指试验过程中，仪器输出电压为0kv，“被试油样”置于油杯中等待下一步试验操作所经历的时间3 初始静置时间初始静置时间是指试验操作人员选择开始试验后，等待“初始静置时间”后仪器才开始升压。

4 升压速率试验过程中，输出电压的电压上升速率5 击穿试验击穿试验的流程是，仪器输出电压由0kv以2kv/s的速度上升，直至“被试油样”发生击穿为止6 耐压试验耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否发生击穿7 平均值仪器在进行击穿试验时，“被试油样”发生预置次数的击穿后，所得到的击穿电压平均值。

8 耐压时间耐压试验时，仪器升至耐压值，所停留的时间。

1.3 技术指标1 输入电压：AC 220V±10%2 输出电压：AC 0~80KV3 A杯，B杯，C杯可任意选择和组合4 升压速率：2KV/s±10%5 精度等级：3级6 连续试验次数：1-9次7 搅拌时间：0~99秒8 静置时间：0-9分59秒9 可存储50组数据10 限压设定：20KV----70KV11 耐压时间：0分钟-----10分钟12 环境温度：5-40℃13 相对湿度≤80%RH14 体积：420×380×41015 重量：28kg1.4 仪器面板结构GDOT-3A/80KV型绝缘油介电强度测试仪面板如图1.1所示，仪器中各部分功能为：1 显示屏：LCD显示屏为仪器的操作界面，显示试验过程，试验参数和试验结果。

绝缘油介电强度测定方案本方法适用于验收20℃时粘度不大于50毫米2/秒的各种绝缘油。

例如: 变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验。

它是用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干操和过滤是否适宜。

本方案是参照采用国家标准GB/T 507-86 《绝缘油介电强度测定法》、GB/T 4756 《石油和液体石油产品取样法( 手工法)》、GB2536-90 《变压器油》制订的。

1 方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿。

测量值与所用的测量设备和采用的方法有很大关系。

2 仪器2.1 变压器2.1.1 试验电压是从交流(50Hz) 的低压电源供电的一个升压变压器得到的。

通过手调或自动控制装置逐渐增加初级线圈电压，经升压后的次级线圈电压施加于试验油杯的电极上。

该电压应是一近似正弦的波形，其峰值因数应在2U 士5 % 范围。

2.1.2 变压器和相配的装置应能在电压大于15千伏时产生一个20毫安的最小短路电流。

2.2 保护装置2.1.1 装置应良好接地。

2.1.2 进行试验时尽可能防止产生高频振荡.2.1.3 了保护设备和避免试油在击穿瞬间的分解，可与试验油杯申联一个电阻，以限制击穿电流。

2.1.4 高压变压器的初级电路上接一个断路器，这个断路器能在试样击穿后不超过0.02秒的时间内因试样的击穿电流作用而动作。

断路器接一个无电压释放线圈以保护设备。

2.3 电压调节电压调节可用下列设备之一来实现，电压调节最好采用自动升压系统，因为手动调节不易得到要求的匀速升压。

2.3.1 变比自耦变压器2.3.2 电阻分压器2.3.3 发电机磁场调节2.3.4 感应调节器2.4 试验电压的测量试验电压值是电压的有效值，即电压峰值除以2。

电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的愉入端或输出端来测量。

武汉世纪华胜科技有限公司
∙FS2080绝缘油介电强度测试仪
∙产品标准： DL/T 849.4—2004
∙
∙试验标准： DL/T 596-2005
∙
∙产品概要：电力电缆、电机等耐压试验最佳产品！
∙
∙◆主要功能和特点
☆具有硬件电路保护和软件控制的双重保护功能，确保发生击穿后快速可靠的断开高压试验电路。

☆完善的自检功能保证每次升压都从调压器的零位开始。

☆试验结束一次性显示每次试验的击穿电压、平均击穿电压和介电强度。

☆自动存储、内置微型打印机，方便保存测试结果。

∙◆技术指标
☆输入电压：AC 220V±10%
☆输出电压：AC 0～80kV
☆升压速率：2kV/s±10%
☆测量精度：2.0级
☆次数：1-9次搅拌时间：0~99秒静置时间：0～9分59秒
☆使用环境温度：0～40℃相对湿度≤90%RH
☆体积：420×325×300 mm3 重量：28kg
∙
∙
