HTJY-80A全自动绝缘油介电强度测试仪

介电强度测试方法可以根据测试对象和测试目的而有所不同，下面将介绍一种常见的测试方法，适用于固体绝缘材料（如塑料、橡胶、陶瓷、玻璃等）的介电强度测试。

一、实验设备1. 高压电场测试仪2. 绝缘电阻表3. 样品夹具或样品容器4. 实验环境控制设备（如恒温恒湿箱）5. 实验标准与规范二、测试步骤1. 准备样品：选择适合的样品，确保样品表面平整、无杂质、无裂纹。

对于大型样品，需要进行切割、打磨等处理。

2. 安装样品：将样品放置在样品夹具或容器中，确保样品之间无相互接触，且与测试电极保持良好的电气接触。

3. 设定测试参数：根据实验标准与规范，设置高压电场测试仪的测试电压、测试频率、测试时间等参数。

4. 开始测试：启动测试仪器，开始进行介电强度测试。

在此过程中，保持环境条件稳定，如温度、湿度等。

5. 观察测试结果：在测试过程中，观察绝缘电阻表的读数。

当绝缘电阻值达到预设值或明显下降时，记录此时的测试电压。

6. 数据处理与分析：根据测试结果，计算样品的介电强度。

介电强度通常以施加电压至样品发生击穿所需的最大直流电压或脉冲电压表示。

7. 重复测试：对同一批次样品进行至少3次测试，确保结果的可靠性。

8. 实验总结：根据测试结果，分析样品的介电强度与环境条件（如温度、湿度）的关系，以及样品的性能特点。

三、注意事项1. 确保样品表面清洁、干燥，避免水分、杂质对测试结果的影响。

2. 在进行高压测试时，必须严格遵守操作规程，避免发生意外触电事故。

3. 确保实验环境条件稳定，避免环境因素对测试结果的影响。

4. 在进行重复测试时，确保样品的一致性，避免因样品差异导致结果偏差。

5. 实验数据应进行充分的统计分析，以确保结果的可靠性。

通过以上介电强度测试方法，可以获得可靠的实验数据，为固体绝缘材料的性能评估提供依据。

同时，需要注意实验过程中的细节和注意事项，以确保实验结果的准确性和可靠性。

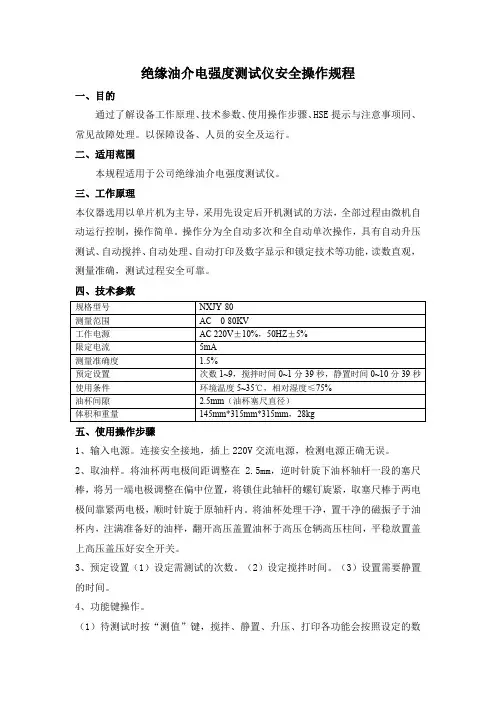

绝缘油介电强度测试仪安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。

以保障设备、人员的安全及运行。

二、适用范围本规程适用于公司绝缘油介电强度测试仪。

三、工作原理本仪器选用以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。

操作分为全自动多次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。

四、技术参数五、使用操作步骤1、输入电源。

连接安全接地，插上220V交流电源，检测电源正确无误。

2、取油样。

将油杯两电极间距调整在 2.5mm，逆时针旋下油杯轴杆一段的塞尺棒，将另一端电极调整在偏中位置，将锁住此轴杆的螺钉旋紧，取塞尺棒于两电极间靠紧两电极，顺时针旋于原轴杆内。

将油杯处理干净，置干净的磁振子于油杯内，注满准备好的油样，翻开高压盖置油杯于高压仓辆高压柱间，平稳放置盖上高压盖压好安全开关。

3、预定设置（1）设定需测试的次数。

（2）设定搅拌时间。

（3）设置需要静置的时间。

4、功能键操作。

（1）待测试时按“测值”键，搅拌、静置、升压、打印各功能会按照设定的数值顺序进行（2）在升压过程中按“停止”键，就会停止升压，数码显示上的数值就是此高压端正输出的高压值，可保持同步不变，按住此键不放可调低高压输出值。

按停止键不会改变运行状态，只要再按“测值”键继续恢复运行（3）升压油样击穿后，声控连续提醒“嘀”声。

如不用声控提醒。

按一下声控键进入光控提醒，光控指示灯亮。

（4）测量完后，如想查看数据，按“显示”“打印”键。

这两个键属于重复使用键。

按一次“显示”键显示一次测试值，直到显示平均值，重复显示完毕。

按“打印”键，重复打印电压值时间不再打印。

（5）当按“复位”键时，显示ocpu字样表示复位到初始等待状态。

5、开机等待。

置电源开关于“on”，本机进入自检状态，打印机回应指示灯亮，显示屏显示ocpu字样，如调压器不在零位，显示OIJJ字样，此字样表示复位过程，下降到零位后显示为ocpu初始等待状态。

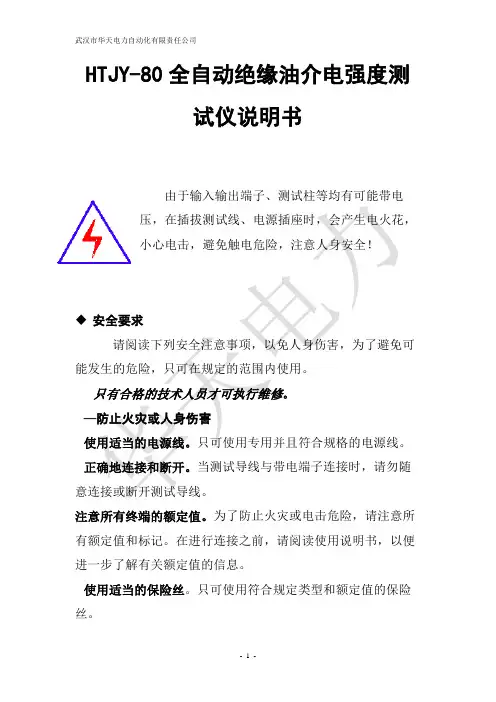

HTJY-80全自动绝缘油介电强度测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语六、安全注意项 (1)一、简介本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

二、用途与特点本仪器适合测试各种绝缘油介电强度。

其主要性能特点：1、本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

２.采用了微型TPU－A面板式打印机，自动打印输出。

３.根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

４.本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

三、技术规格１. 工作电源：AC220V ±10%、50HZ ±5%２. 测量范围：AC 0－80KV３. 限定电流：5mA４. 测量精度：3%５. 调压速度：2KV/S±10%６. 预定设置：次数1－9搅拌时间 0－1分39秒静置时间 0－10分39秒７. 使用条件：环境温度0℃－35℃相对湿度≤75%８. 油杯间隙：2.5mm(油杯塞尺直径)９. 体积: 415×315×315mm310.重量：28kg四、面板说明图一面板示意图（１）电源开关（２）电源插座（３）高压舱（４）安全开关（５）安全接地（６）３Ａ保险（７）显示屏（８）设置盘（９）指示灯（１０）键盘（１１）打印机五、操作步骤1.输入电源连接安全接地，插入220V交流电源，检测电源正确无误。

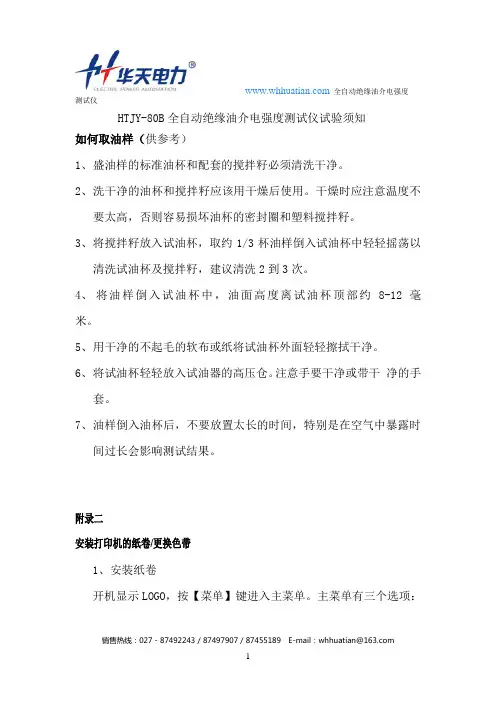

全自动绝缘油介电强度测试仪HTJY-80B全自动绝缘油介电强度测试仪试验须知如何取油样（供参考）1、盛油样的标准油杯和配套的搅拌籽必须清洗干净。

2、洗干净的油杯和搅拌籽应该用干燥后使用。

干燥时应注意温度不要太高，否则容易损坏油杯的密封圈和塑料搅拌籽。

3、将搅拌籽放入试油杯，取约1/3杯油样倒入试油杯中轻轻摇荡以清洗试油杯及搅拌籽，建议清洗2到3次。

4、将油样倒入试油杯中，油面高度离试油杯顶部约8-12毫米。

5、用干净的不起毛的软布或纸将试油杯外面轻轻擦拭干净。

6、将试油杯轻轻放入试油器的高压仓。

注意手要干净或带干净的手套。

7、油样倒入油杯后，不要放置太长的时间，特别是在空气中暴露时间过长会影响测试结果。

附录二安装打印机的纸卷/更换色带1、安装纸卷开机显示LOGO，按【菜单】键进入主菜单。

主菜单有三个选项：全自动绝缘油介电强度测试仪“设置系统时间”“设置测试参数”和“数据管理”。

按【↑】键或【↓】键移动阴影光标到“数据管理”，再按【确认】键进入数据管理状态，LCD显示“测试编号XX”。

此时打印机电源接通。

将新的纸卷的前端剪成三角形。

翻下打印机前盖，捏住固定机头的机头拉板两侧的弹性卡条，将机头拉出（约2cm），按住打印机上的三角形按钮约1秒钟，打印机开始走纸。

将纸卷的前端推入打印机进纸口，打印机将纸卷进，等到打印纸从打印机机头上方出纸口走出一段后，关断仪器的电源。

稍稍用力捏住弹性纸轴的两端，将弹性纸轴上的纸卷安装到纸轴架上。

将纸头穿过打印机前翻盖的出纸口，盖上前盖。

2、更换色带打印色带经过一段时间使用后，打印的字迹会变浅或没有，这时需更换色带。

翻下打印机前盖板，捏住机头拉板两侧的弹性卡条，将机头拉板向外拉至色带盒全部露出。

取下旧的色带，将新的色带装上即可。

注意：要将打印纸从色带盒和色带中间穿出来。

HDIIJ-80KV绝缘油介电强度测试仪操作手册武汉华顶电力设备有限公司目录前言———————————————————————3概述———————————————————————4仪器特点——————————————————————4技术指标——————————————————————4使用条件——————————————————————5面板说明——————————————————————5操作步骤图解————————————————————7注意事项——————————————————————12简易故障排除————————————————————13油杯的清洗—————————————————————14仪器成套性—————————————————————14售后服务——————————————————————15前言尊敬的用户：感谢您选择了HDIIJ-80KV绝缘油介电强度测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等诸多方面的信息。

在第一次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。

在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。

然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。

如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。

我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友推荐！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。

绝缘油介电强度测试仪操作步骤
绝缘油介电强度测试仪操作步骤
绝缘油介电强度测试仪是电力部修订的《电力系数油质试验方法》中的规定和IEC－156和国标GB507-86《绝缘油介电强度测定法》，全自动型绝缘油介电强度测试仪以先进的微型计算机为控制及运算核心，采用的数字模型，特制了微弱信号传感器，避免了仪器自身的干扰，软件测量准确可靠。

全自动绝缘油介电强度测试仪采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，操作性良好，该设备在试油操作中有多种试验运行方
全自动绝缘油介电强度测试仪操作步骤：
1、把油杯的电极调好，将油杯放在有机玻璃内两边的高压端上。

2、将搅拌电机的有机玻璃盖盖上油杯上，并将电机的插件插到搅拌插孔内。

3、将接地线接好，再插上电源线，打开电源开关，零位指示灯应亮，如果不亮，仪器将自动返回到零位。

4、当显示屏显示按“确认键，进入测试"时，应先设定“搅拌时间"、“测试次数"“静置时间"设定后按“复位键"完成设定。

5、按下“确认键"仪器开始自动按照设定好的指令开始测试当绝缘油击穿后，仪器自动搅拌，显示屏显示每次的试验电压，静置时间指令结束后，仪器自动计算出耐压强度的综合平均值并显示在液晶屏上。

6、如需打印，按下“打印键"即可打印出绝缘油介电强度的综合平均值。

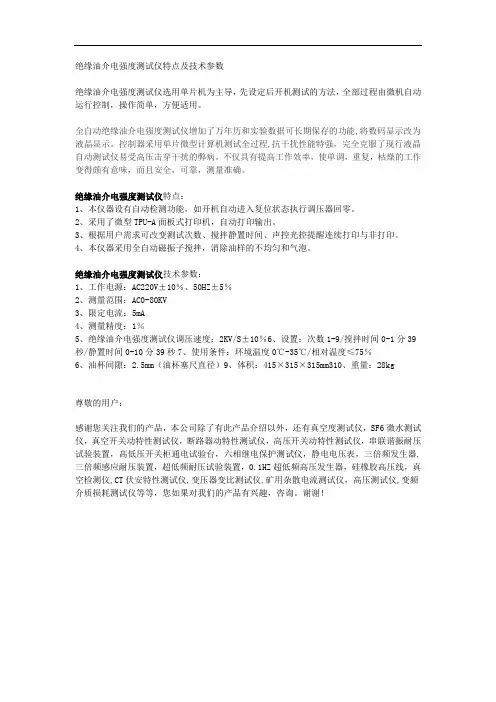

绝缘油介电强度测试仪特点及技术参数绝缘油介电强度测试仪选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

全自动绝缘油介电强度测试仪增加了万年历和实验数据可长期保存的功能,将数码显示改为液晶显示。

控制器采用单片微型计算机测试全过程,抗干扰性能特强，完全克服了现行液晶自动测试仪易受高压击穿干扰的弊病。

不仅具有提高工作效率，使单调，重复，枯燥的工作变得颇有意味，而且安全，可靠，测量准确。

绝缘油介电强度测试仪特点：1、本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

2、采用了微型TPU-A面板式打印机，自动打印输出。

3、根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

4、本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

绝缘油介电强度测试仪技术参数：1、工作电源：AC220V±10％、50HZ±5％2、测量范围：AC0-80KV3、限定电流：5mA4、测量精度：1％5、绝缘油介电强度测试仪调压速度：2KV/S±10％6、设置：次数1-9/搅拌时间0-1分39秒/静置时间0-10分39秒7、使用条件：环境温度0℃-35℃/相对温度≤75％6、油杯间隙：2.5mm（油杯塞尺直径）9、体积：415×315×315mm310、重量：28kg尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度测试仪，SF6微水测试仪，真空开关动特性测试仪，断路器动特性测试仪，高压开关动特性测试仪，串联谐振耐压试验装置，高低压开关柜通电试验台，六相继电保护测试仪，静电电压表，三倍频发生器,三倍频感应耐压装置，超低频耐压试验装置，0.1HZ超低频高压发生器，硅橡胶高压线，真空检测仪,CT伏安特性测试仪,变压器变比测试仪,矿用杂散电流测试仪，高压测试仪,变频介质损耗测试仪等等，您如果对我们的产品有兴趣，咨询。

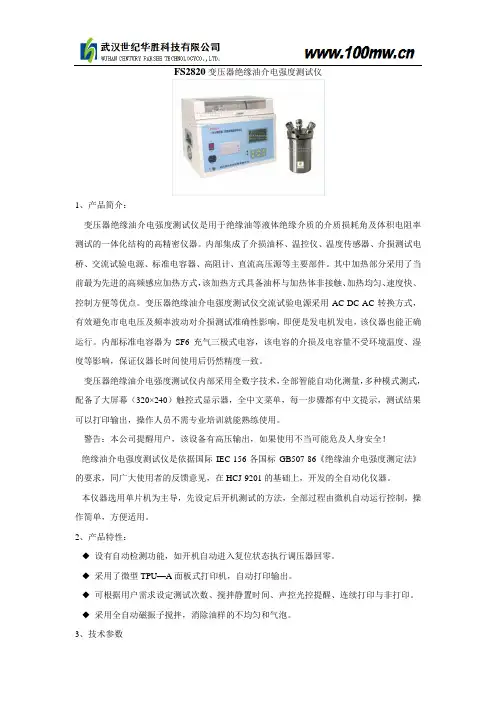

FS2820变压器绝缘油介电强度测试仪1、产品简介：变压器绝缘油介电强度测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的高精密仪器。

内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

其中加热部分采用了当前最为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。

变压器绝缘油介电强度测试仪交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。

内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。

变压器绝缘油介电强度测试仪内部采用全数字技术，全部智能自动化测量，多种模式测式，配备了大屏幕（320×240）触控式显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。

警告：本公司提醒用户，该设备有高压输出，如果使用不当可能危及人身安全！绝缘油介电强度测试仪是依据国际IEC-156各国标GB507-86《绝缘油介电强度测定法》的要求，同广大使用者的反馈意见，在HCJ-9201的基础上，开发的全自动化仪器。

本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

2、产品特性：◆设有自动检测功能，如开机自动进入复位状态执行调压器回零。

◆采用了微型TPU—A面板式打印机，自动打印输出。

◆可根据用户需求设定测试次数、搅拌静置时间、声控光控提醒、连续打印与非打印。

◆采用全自动磁振子搅拌，消除油样的不均匀和气泡。

3、技术参数☆输入电压：AC 220V±10% 50±0.5Hz ☆输出电压：1000V-2200V☆容量：50V A☆输出电流：25mA☆温控感应炉：最大功率500W☆温度控制范围：<100°C☆温度测量误差：<0.5°C☆控温误差：±1°C☆控温时间：温室到900☆升压速率：2kV/s±10%°C小于20min ☆测量范围：tgδ无限制☆C x 15PF- 300PF R x 10M-10T☆精度：tgδ：±（读数x1.0%+0.020%）☆C x：±（读数x1.0%+0.5PF）☆Rx:读数x1.0%☆相对介电常数：εr自动计算☆体积电阻率：ρ自动计算。

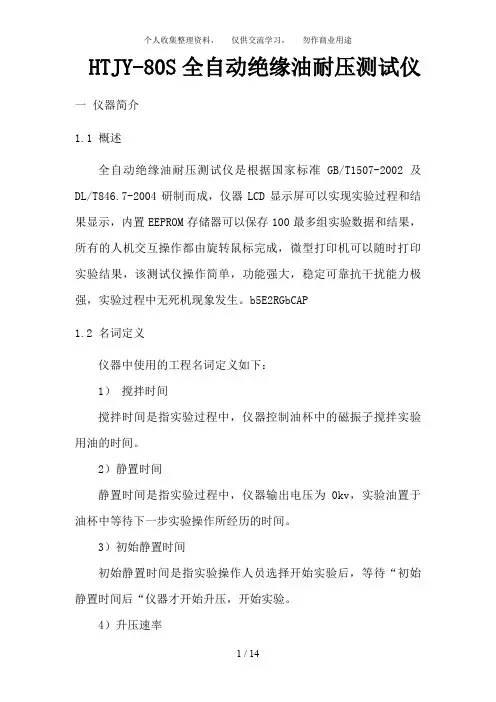

HTJY-80S全自动绝缘油耐压测试仪一仪器简介1.1 概述全自动绝缘油耐压测试仪是根据国家标准GB/T1507-2002及DL/T846.7-2004研制而成，仪器LCD显示屏可以实现实验过程和结果显示，内置EEPROM存储器可以保存100最多组实验数据和结果，所有的人机交互操作都由旋转鼠标完成，微型打印机可以随时打印实验结果，该测试仪操作简单，功能强大，稳定可靠抗干扰能力极强，实验过程中无死机现象发生。

b5E2RGbCAP1.2 名词定义仪器中使用的工程名词定义如下：1）搅拌时间搅拌时间是指实验过程中，仪器控制油杯中的磁振子搅拌实验用油的时间。

2）静置时间静置时间是指实验过程中，仪器输出电压为0kv，实验油置于油杯中等待下一步实验操作所经历的时间。

3）初始静置时间初始静置时间是指实验操作人员选择开始实验后，等待“初始静置时间后“仪器才开始升压，开始实验。

4）升压速率实验过程中，输出电压的电压上升速率。

5）击穿实验击穿实验的流程是，仪器输出电压由0以2kv/s的速度上升，直至发生击穿为止。

6）耐压实验耐压实验时，仪器升压至耐压值，停止升压，停留一段时间检查是否发生击穿。

7）平均值仪器在进行击穿实验时，连续几次击穿电压的平均值。

8）耐压值耐压实验时，仪器升压至耐压值，停止升压，停留一段时间检查是否会发生击穿。

9）等待时间耐压实验时，仪器升至耐压值，所停留的时间。

1.3 技术指标1）输入电压：AC 220V2）输出电压：AC 0~80KV3）升压速率：2KV/s±10%4）最大误差：3%5）连续实验次数：1-9次6）搅拌时间：0~99秒7）静置时间：0-9分59秒8）可存储100组数据9）限压设定： 20kV----70kV10）耐压时间： 1min—10min11）环境温度：5℃-40℃12）相对湿度≤80%13）体积：420mm×380mm×410mm14）重量：28kg1.4 仪器面板结构全自动绝缘油耐压测试仪面板如图1.1所示，仪器中各部分功能为：1）显示屏： LCD显示屏为仪器的操作界面，显示实验过程，实验参数和实验结果。

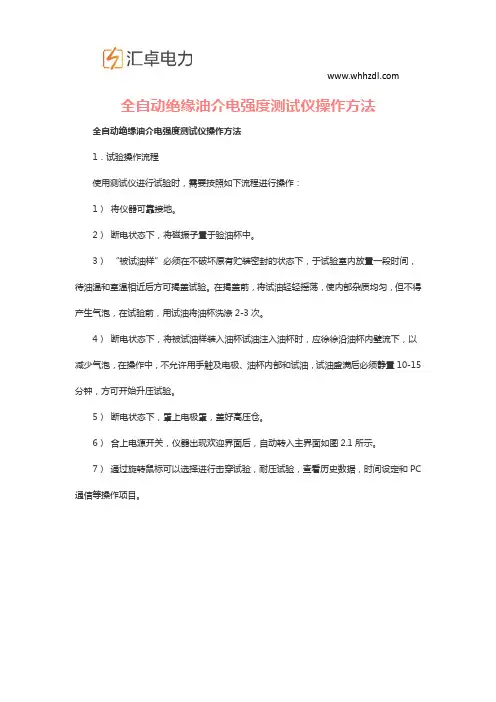

全自动绝缘油介电强度测试仪操作方法全自动绝缘油介电强度测试仪操作方法1．试验操作流程使用测试仪进行试验时，需要按照如下流程进行操作：1）将仪器可靠接地。

2）断电状态下，将磁振子置于验油杯中。

3）“被试油样”必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。

在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。

4）断电状态下，将被试油样装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油，试油盛满后必须静置10-15分钟，方可开始升压试验。

5）断电状态下，罩上电极罩，盖好高压仓。

6）合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2.1所示。

7）通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC 通信等操作项目。

图2.1 仪器主界面2．击穿试验进入击穿试验后，仪器显示如图2.2所示界面，击穿试验的操作方法为：1）进行试验参数设置，设置的项目包括，初始静置时间，试验次数，静置时间和搅拌时间，油杯选择。

初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-99秒，三个油杯状态可以“已选”或“未选”。

2）选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。

3）击穿试验完成后，仪器的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值。

4）操作人员还可以根据需要将试验结果保存和打印。

注意：a) 试验过程中，如果高压仓被打开，仪器将切断高压回路，终止此次试验。

b) 仪器通电后有高压输出，严禁打开高压仓。

图2.2 击穿试验主界面图2.3 击穿试验操作界面图2.4 击穿试验结果显示界面3．耐压试验进入耐压试验后，仪器显示如图2.5所示界面，耐压试验的操作方法为：1）进行试验参数设置，设置的项目包括：设置电压，耐压时间和油杯选择。

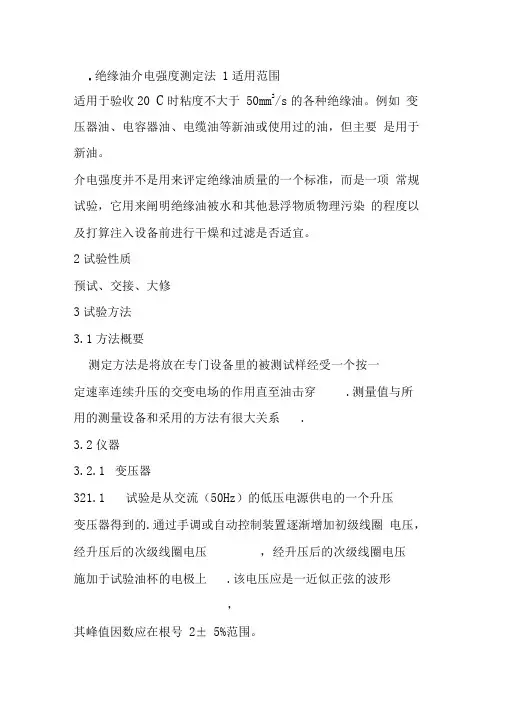

.绝缘油介电强度测定法1适用范围适用于验收20 C时粘度不大于50mm2/s的各种绝缘油。

例如变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。

介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验，它用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干燥和过滤是否适宜。

2试验性质预试、交接、大修3试验方法3.1方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿.测量值与所用的测量设备和采用的方法有很大关系.3.2仪器3.2.1变压器321.1试验是从交流（50Hz）的低压电源供电的一个升压变压器得到的.通过手调或自动控制装置逐渐增加初级线圈电压，经升压后的次级线圈电压，经升压后的次级线圈电压施加于试验油杯的电极上.该电压应是一近似正弦的波形，其峰值因数应在根号2± 5%范围。

3.2.1.2 变压器和相配的装置应能在电压大于15kV 产生一个20mA的最小短路电流。

3.2.2 保护装置3.2.2.1装置应良好接地。

3.2.2.2进行试验时尽可能防止产生高频震荡。

3.2.2.3为了保护设备和避免试油在击穿瞬间的分解, 可与试油杯串联一个电阻, 以限制击穿电流。

3.2.2.4高压变压器的初级电路上接一个断路器, 这个断路器能在试样击穿后不超过0.02s 的时间内因试样的击穿电流作用而动作. 断路器接一个无电压释放线圈以保护设备。

3.2.3 电压调节3.2.3.1电压调节可用下列设备之一来实现3.2.3.1.1变比自耦变压器3.2.3.1.2电阻分压器3.2.3.1.3发电机磁场调节3.2.3.1.4感应调节器3.2.3.2电压调节最好采用自动升压系统，因为手控调节不易得到要求的匀速升压。

3.2.4 试验电压的测量试验电压值是电压的有效值，即电压峰值除以"2.电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的输入端或输出断来测量。

绝缘油介电强度检测仪的使用方法绝缘油介电强度检测仪是一种测试绝缘油介电强度的专用仪器设备。

通过测量绝缘油中的介电常数和介电损耗因数，对绝缘油中的杂质、水分、气体等指标进行评价和测试，以确保设备的安全运行，保护电力设备的绝缘性能，维护电网的稳定运行。

一、使用前准备绝缘油介电强度检测仪的使用需要充分以下条件：1.已经备好绝缘油介电强度检测仪的设备，同时设备需要进行维护保养，确保仪器处于正常使用状态；2.准备要测试的绝缘油，确保绝缘油中没有杂质、水分、气体等污染物；3.确保测试环境干燥、干净，并可供应电源和接地条件；4.使用前应认真阅读使用说明书，了解使用方法和安全注意事项。

二、操作步骤1.连接电源和接地。

将绝缘油介电强度检测仪的电源接入220V电源插座，同时将接地端与接地线连接，确保仪器与测试环境的接地电势相同。

2.启动仪器，进行预热。

按下仪器面板的“开机”按钮，待仪器准备就绪后进行预热。

预热时间一般需要30分钟左右，依据不同型号的绝缘油介电强度检测仪，时间可能会有所不同。

3.准备样品并设置测试参数。

将准备好的绝缘油样品加注到仪器中，并依据测试要求设置好测试参数，包括介电强度标准、测量频率、测量电压等参数。

参数设置应依据实在测试要求进行调整。

4.开始测试。

按下仪器面板上对应的测试按钮开始测试。

测试过程中，应依据仪器提示渐渐进行下一步操作，确保测试结果精准且牢靠。

5.测试结束及数据处理。

测试完成后，依据测试结果进行数据处理，并依据实际需要取得测试结果报告。

同时，对仪器进行清洁和维护保养，以确保设备的正常使用寿命和性能。

三、使用注意事项1.使用前需要进行充分的保养和维护，确保仪器处于正常工作状态；2.进行测试时需要注意安全，避开触电和其他不安全事故的发生；3.在使用过程中，应保证测试环境的干燥、干净，避开外部电磁干扰和污染物对测试结果的影响；4.对测试结果进行分析和处理时应依据实际情况进行调整和修正，以确保结果的精准性和牢靠性；5.使用过程中，应注意仪器的维护保养和日常清洁，适时更换损坏的部件和配件，以保证仪器的长期稳定运行。

全自动绝缘油介电强度测试仪简介全自动绝缘油介电强度测试仪是一种测试绝缘油介电强度的设备。

绝缘油是电力设备中一种重要的绝缘材料，在变压器、电缆等设备中广泛使用。

为了确保这些设备的正常运行，绝缘油的介电强度必须达到一定的标准。

因此，需要使用全自动绝缘油介电强度测试仪对绝缘油进行测试。

原理全自动绝缘油介电强度测试仪的原理主要包括绝缘油介电强度测试和自动控制两部分。

绝缘油介电强度测试绝缘油介电强度测试主要利用电压作用下的电场和绝缘油的介电特性，测量绝缘油的介电强度。

具体来说，测试时将电极插入绝缘油中，施加一定的电压，使电场强度达到预定值后，观察绝缘油中是否发生击穿，从而测量绝缘油的介电强度。

自动控制自动控制主要是指仪器的自动控制和数据处理功能。

在测试过程中，仪器会自动控制电压的升高，并监测绝缘油的状态，当绝缘油发生击穿时，仪器会自动停止测试并记录测试结果。

此外，仪器还可以自动计算出测试结果，并提供数据处理功能，使测试结果更加准确和可靠。

功能全自动绝缘油介电强度测试仪具有以下主要功能：测试绝缘油介电强度全自动绝缘油介电强度测试仪可以测量绝缘油的介电强度，通过测试结果，判断绝缘油的质量是否符合标准，以确保设备的正常运行。

自动控制在测试过程中，仪器可以自动控制电压的升高，并监测绝缘油的状态，当绝缘油发生击穿时，仪器会自动停止测试，并记录测试结果。

具有数据处理功能仪器可以自动计算出测试结果，并提供数据处理功能，使测试结果更加准确和可靠。

同时，仪器还可以保存和输出测试数据，方便用户进行数据分析和处理。

操作方便、使用安全全自动绝缘油介电强度测试仪采用先进的控制技术和设计理念，操作简便，使用安全可靠。

应用全自动绝缘油介电强度测试仪广泛应用于变压器、电缆等设备的生产、维护和检测中。

测试结果可以用于判断绝缘油的质量是否符合标准，进一步保证了设备的安全运行。

同时，仪器还可以用于科研、教学等领域，对绝缘油介电强度的研究和教学有重要意义。

绝缘油介电强度测试仪设备校准方法绝缘油介电强度测试仪设备校准方法在电力系统中，绝缘油是一种广泛应用于高压电气设备中的绝缘介质。

高压电气设备在长期运行中，其绝缘油的品质会渐渐发生更改，造成设备绝缘性能不绝下降。

为了保证电气设备能够安全运行，对绝缘油的电气强度要进行定期测试。

“击穿电压”是表征绝缘油介电强度的一项紧要指标，是衡量绝缘油耐受电压本领的尺度。

绝缘油介电强度测试仪（简称油耐压仪）就是电力系统中测试绝缘油耐电压强度的测试仪器。

目前，国内生产的各类油耐压仪种类繁多，但对于此类仪器的校准还缺乏相关标准，且由于其电气结构和校准方式的特殊性，无法对这类仪器进行准确校准。

本文设计一套具有矢量测量功能的绝缘油介电强度测试仪校准装置，可对0～100kV的准确度为2％以下的油耐压仪进行校准。

目前国内对于油耐压仪存在两种校准方法: 1）单端测量法:打开仪器的油箱盖，取下任一电极的支撑件和绝缘套管，仅留下电极的紧固端，以沟通高压表高压端的测试线接于电极紧固端，沟通高压表的接地端和仪器的接地端一起可靠连接到试验室接地端。

将电压升到合适的大小并保持不变。

同时记录仪器的读数和高压表的读数。

高压表读数的2倍便是输出电压的标准读数。

2）双路输出测量法:取下两个电极的支撑件和绝缘套管，用两个沟通高压表的高压端分别连接于两个电极的紧固件上，两个高压表的接地端和仪器接地端一起可靠连接到试验室的接地端。

两个高压表读数之和便是标准输出电压值。

由于油耐压仪的高压输出是中心对称接地的，因此单端测量法认为仅对其中一个高压端子对地电压进行校准即可。

中心抽头的目的是降低油耐压仪输出的对地电压等级，从而降低对地的绝缘等级，但是中心抽头很难做到*的对称，所以为了减小误差，双路输出测量法采用了同时测量油耐压仪两个高压输出端子的对地电压，但由于校准结果用代数和计算而非矢量测量，肯定会给校准数据带来附加误差。

另外由于大多数测试仪的功率很小，普通高压分压器的输入阻抗已经宏大于其额定功率，因此校准过程很可能会发生电压跌落现象。
