全自动绝缘油介电强度测试仪全自动绝缘油介电强度测试仪(三杯)操作方法2.1 试验操作流程使用绝缘油介电强度测试仪进行试验时，需要按照如下流程进行操作：1、将仪器可靠接地2、断电状态下，将磁振子置于验油杯中3、“被试油样”必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。

在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。

4、断电状态下，将被试油样装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油，试油盛满后必须静置10-15分钟，方可开始升压试验。

5、断电状态下，罩上电极罩，盖好高压仓6、合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2.1所示。

7、通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC通信等操作项目。

全自动绝缘油介电强度测试仪图2.1 仪器主界面2.2 击穿试验进入击穿试验后，仪器显示如图2.2所示界面，击穿试验的操作方法为：1、进行试验参数设置，设置的项目包括，初始静置时间，试验次数，静置时间和搅拌时间，油杯选择。

初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-99秒，三个油杯状态可以“已选”或“未选”。

2、选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。

3、击穿试验完成后，仪器的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值。

4、操作人员还可以根据需要将试验结果保存和打印。

全自动绝缘油介电强度测试仪注意：1、试验过程中，如果高压仓被打开，仪器将切断高压回路，终止此次试验2、仪器通电后有高压输出，严禁打开高压仓图2.2 击穿试验主界面图2.3 击穿试验操作界面全自动绝缘油介电强度测试仪图2.4 击穿试验结果显示界面2.3 耐压试验进入耐压试验后，仪器显示如图2.5所示界面，耐压试验的操作方法为：1、进行试验参数设置，设置的项目包括：设置电压，耐压时间和油杯选择2、选择开始试验，进入图2.4所示画面，点击运行后仪器按照先升压至耐压值，如果升压过程中，发生击穿现象则试验直接结束，如果升压至耐压值过程中没有发生击穿，则在耐压值电压停留“耐压时间”所设定的时间长度。

ZIIJ-Ⅲ绝缘油介电强度测试仪使用手册武汉智能星电气有限公司2019-2-20目录一、概述 (2)二、技术参数 (3)三、面板布置与说明（示意图） (3)四、操作说明 (3)1．准备开机 (3)2．数据设置 (4)3. 数据管理 (6)4．开始试验 (8)附录一 (11)附录二 (12)五、注意事项 (13)六、运输、贮存 (13)七、售后服务 (14)ZIIJ-Ⅲ系列绝缘油介电强度测试仪一、概述我公司生产的ZIIJ-Ⅲ系列绝缘油介电强度测试仪（以下简称试油机）采用工业单片机控制，应用大规模集成电路，新型I/O接口，加上独特的检测及抗干扰技术，极大地提高了设备性能。

主要特点有：1．操作简单，自动化程度高（只需按一键即可）；2．菜单管理，输入参数简便明了；3．可存储99组油样测试数据，方便日后调阅及打印，试验数据在关闭电源状态下可保存100年；4．系统时钟在关闭电源状态下仍可继续运行；（本系统内部时间供参考，不作标准计时用）5．可通过RS232口进行软件升级；6．抗干扰能力强，检测精度高；7．体积小、重量轻，便于野外作业。

二、技术参数三、面板布置与说明（示意图）1 —电源插座5 —1．准备开机将仪器的电源开关置于“关”的位置，可靠接好地线。

用专用的电源线将交流220V接至仪器，合上电源开关，仪器的显示屏（LCD）显示仪器型号、名称、编号、软件版本、系统时间等基本信息（开机LOGO）。

2（1a 开机“设置系统时间”“设置测试参数”和“数据管理”。

b 按，再按【确cde (2)a 开机“设 b 按【↑】，再按【确认】键进入设置测试参数界面。

c如要选择“测试模式”行，按【↑】键和【↓】选择“国标”。

为1kV。

如80kV的试油机的最高电压只能设置为5kV到80kV；100kV 试油机则最高电压只能设置为5kV到100kV；静置时间设置范围0~ 999秒；等待时间设置范围0~ 999秒；搅拌时间设置范围0~ 999秒；试验次数设置范围1 ~ 6次。

在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。

全自动绝缘油介电强度测试仪具有自动测试、自动搅拌、自动处理、自动打印记数字显示等功能，且测试精度高、操作方便、安全可靠。

下面为大家介绍一下绝缘油介电强度测试仪的试验方法及试验标准。

1试验条件除环境试验外，其余各项试验均在下述基准条件下进行：a)环境温度：(20±5)℃。

b)相对湿度：不大于80%。

c)大气压力：86kPa~106kPa。

2试验时使用的标准装置试验时使用的标准装置的额定电压不应低于被检绝缘油介电强度测试仪的额定电压，其引入的测量不确定度不应大于被检测试仪最人允许误差的1/4。

3外观检查用手感目视方法检查测试仪外观。

油杯电极及标准尺寸永螺旋测微器或游标卡尺测量。

4安全性能测试仪4.1绝缘电阻用500V绝缘电阻测试仪测量电源端对机壳的绝缘电阻，绝缘电阻应大于20MΩ。

4.2介电强度在电源输入端对机壳施加5kV、1min工频交流电压，试验中应无击穿、飞弧现象。

4.3接地保护使用不低于2级游标卡尺测量金属接地端子直径，端子直径不应小于6mm。

4.4击穿保护油杯中加上被试油，进行正常升压试验只被试油击穿，使用模拟宽带不低于100MHz 的示波器测量被试油发生击穿直到试验电压到零所持续的时间，重复进行10次。

当试油发生击穿后，应能在10ms内切断油杯上的高压。

4.5安全保护不加安全屏障，进行升压试验，测试仪应不能升压；加上安全屏障，升压至10kV时移去屏障，测试仪应断电；永高压测量仪器测量测试仪，应无高压输出。

5性能试验5.1电压测量误差试验接线参见下图，根据测试仪的额定电压设定电压示值误差试验点，通常应包括20kV、30kV、40kV、50kV、60kV知道额定电压。

使用标准电压测量测试装置直接测量被检测试仪的输出电压并记录示值，按下式计算电压测量示值误差，试验结果应符合下表的要求。

绝缘油介电强度测试仪操作步骤
绝缘油介电强度测试仪操作步骤
绝缘油介电强度测试仪是电力部修订的《电力系数油质试验方法》中的规定和IEC－156和国标GB507-86《绝缘油介电强度测定法》，全自动型绝缘油介电强度测试仪以先进的微型计算机为控制及运算核心，采用的数字模型，特制了微弱信号传感器，避免了仪器自身的干扰，软件测量准确可靠。

全自动绝缘油介电强度测试仪采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，操作性良好，该设备在试油操作中有多种试验运行方
全自动绝缘油介电强度测试仪操作步骤：
1、把油杯的电极调好，将油杯放在有机玻璃内两边的高压端上。

2、将搅拌电机的有机玻璃盖盖上油杯上，并将电机的插件插到搅拌插孔内。

3、将接地线接好，再插上电源线，打开电源开关，零位指示灯应亮，如果不亮，仪器将自动返回到零位。

4、当显示屏显示按“确认键，进入测试"时，应先设定“搅拌时间"、“测试次数"“静置时间"设定后按“复位键"完成设定。

5、按下“确认键"仪器开始自动按照设定好的指令开始测试当绝缘油击穿后，仪器自动搅拌，显示屏显示每次的试验电压，静置时间指令结束后，仪器自动计算出耐压强度的综合平均值并显示在液晶屏上。

6、如需打印，按下“打印键"即可打印出绝缘油介电强度的综合平均值。

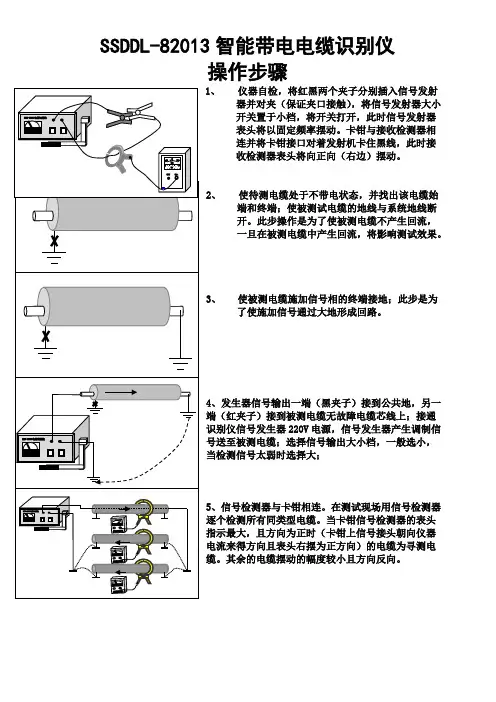

SSDDL-82013智能带电电缆识别仪
操作步骤
1、仪器自检，将红黑两个夹子分别插入信号发射Array器并对夹（保证夹口接触），将信号发射器大小
开关置于小档，将开关打开，此时信号发射器
表头将以固定频率摆动。

卡钳与接收检测器相
连并将卡钳接口对着发射机卡住黑线，此时接
收检测器表头将向正向（右边）摆动。

2、使待测电缆处于不带电状态，并找出该电缆始
端和终端；使被测试电缆的地线与系统地线断
开。

此步操作是为了使被测电缆不产生回流，
一旦在被测电缆中产生回流，将影响测试效果。

3、使被测电缆施加信号相的终端接地；此步是为
了使施加信号通过大地形成回路。

4、发生器信号输出一端（黑夹子）接到公共地，另一
端（红夹子）接到被测电缆无故障电缆芯线上；接通
识别仪信号发生器220V电源，信号发生器产生调制信
号送至被测电缆；选择信号输出大小档，一般选小，
当检测信号太弱时选择大；
5、信号检测器与卡钳相连。

在测试现场用信号检测器
逐个检测所有同类型电缆。

当卡钳信号检测器的表头
指示最大，且方向为正时（卡钳上信号接头朝向仪器
电流来得方向且表头右摆为正方向）的电缆为寻测电
缆。

其余的电缆摆动的幅度较小且方向反向。

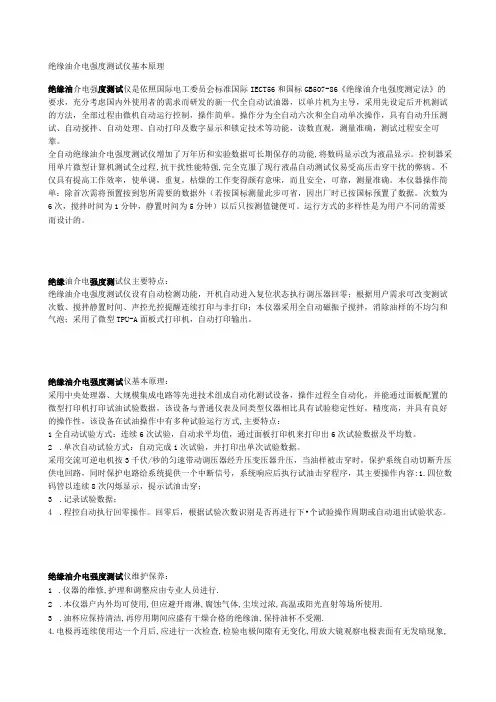

绝缘油介电强度测试仪基本原理绝缘油介电强度测试仪是依照国际电工委员会标准国际IECT56和国标GB507-86《绝缘油介电强度测定法》的要求，充分考虑国内外使用者的需求而研发的新一代全自动试油器，以单片机为主导，采用先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单。

操作分为全自动六次和全自动单次操作，具有自动升压测试、自动搅拌、自动处理、自动打印及数字显示和锁定技术等功能，读数直观，测量准确，测试过程安全可靠。

全自动绝缘油介电强度测试仪增加了万年历和实验数据可长期保存的功能,将数码显示改为液晶显示。

控制器采用单片微型计算机测试全过程,抗干扰性能特强,完全克服了现行液晶自动测试仪易受高压击穿干扰的弊病。

不仅具有提高工作效率，使单调，重复，枯燥的工作变得颇有意味，而且安全，可靠，测量准确。

本仪器操作简单：除首次需将预置按到您所需要的数据外（若按国标测量此步可省，因出厂时已按国标预置了数据。

次数为6次，搅拌时间为1分钟，静置时间为5分钟）以后只按测值键便可。

运行方式的多样性是为用户不同的需要而设计的。

绝缘油介电强度测试仪主要特点：绝缘油介电强度测试仪设有自动检测功能，开机自动进入复位状态执行调压器回零；根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印；本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡；采用了微型TPU-A面板式打印机，自动打印输出。

绝缘油介电强度测试仪基本原理：采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，并具有良好的操作性，该设备在试油操作中有多种试验运行方式,主要特点：1全自动试验方式：连续6次试验，自动求平均值，通过面板打印机来打印出6次试验数据及平均数。

2.单次自动试验方式：自动完成1次试验，并打印出单次试验数据。

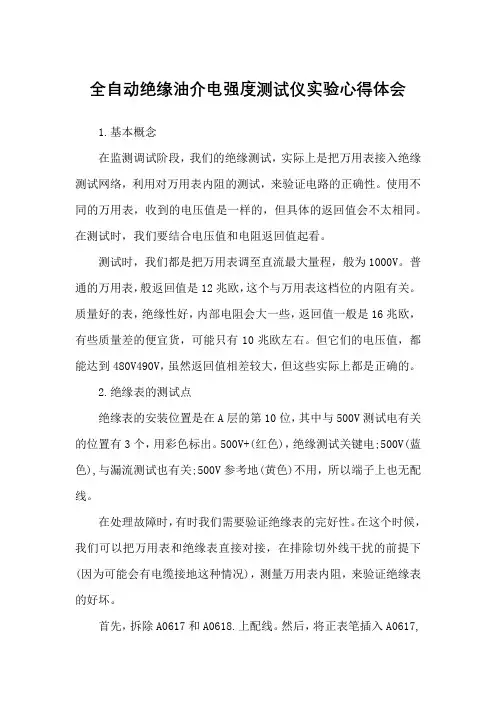

全自动绝缘油介电强度测试仪实验心得体会1.基本概念在监测调试阶段，我们的绝缘测试，实际上是把万用表接入绝缘测试网络，利用对万用表内阻的测试，来验证电路的正确性。

使用不同的万用表，收到的电压值是一样的，但具体的返回值会不太相同。

在测试时，我们要结合电压值和电阻返回值起看。

测试时，我们都是把万用表调至直流最大量程，般为1000V。

普通的万用表，般返回值是12兆欧，这个与万用表这档位的内阻有关。

质量好的表，绝缘性好，内部电阻会大一些，返回值一般是16兆欧，有些质量差的便宜货，可能只有10兆欧左右。

但它们的电压值，都能达到480V490V，虽然返回值相差较大，但这些实际上都是正确的。

2.绝缘表的测试点绝缘表的安装位置是在A层的第10位，其中与500V测试电有关的位置有3个，用彩色标出。

500V+(红色)，绝缘测试关键电;500V(蓝色),与漏流测试也有关;500V参考地(黄色)不用，所以端子上也无配线。

在处理故障时，有时我们需要验证绝缘表的完好性。

在这个时候，我们可以把万用表和绝缘表直接对接，在排除切外线干扰的前提下(因为可能会有电缆接地这种情况)，测量万用表内阻，来验证绝缘表的好坏。

首先，拆除A0617和A0618.上配线。

然后，将正表笔插入A0617,负表笔插入A0618。

其中，R是万用表内阻，当发送测试命令时，绝缘表给电500V，同时把万用表内阻R测回去。

这样做的话，可以排除最多的故障点。

3.正常测试正常测试时的电路，当J80继电器吸起时，22和23接通，绿色电路闭合，并且电流会通过万用表的电阻R，形成一条回路。

下面，以此为基础，我讨论几个问题。

3-1地线问题我们的绝缘测试，大部分是在分线盘进行的，有时机械室的贯通地线还没做好，我们就必须得从万用表负表笔，拉一根线到E051端子，相当于在负表笔.上接入了电阻R1，R1与R串联。

一般情况下，R的值要远远大于R1，R1都会直接忽略掉。

但有些时候，机械室很大，这根线会拉得很长，而且，施工单位又喜欢用偏细的线，这就导致R1数值过大，影响到最终返回值R’偏大。

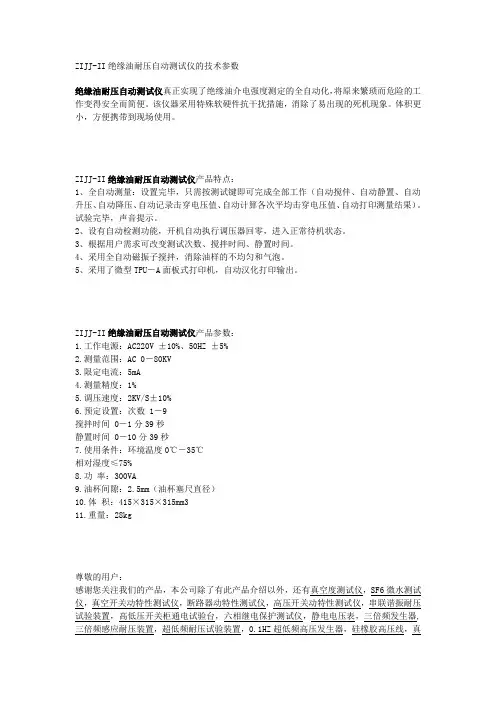

ZIJJ-II绝缘油耐压自动测试仪的技术参数绝缘油耐压自动测试仪真正实现了绝缘油介电强度测定的全自动化，将原来繁琐而危险的工作变得安全而简便。

该仪器采用特殊软硬件抗干扰措施，消除了易出现的死机现象。

体积更小，方便携带到现场使用。

ZIJJ-II绝缘油耐压自动测试仪产品特点：1、全自动测量：设置完毕，只需按测试键即可完成全部工作（自动搅伴、自动静置、自动升压、自动降压、自动记录击穿电压值、自动计算各次平均击穿电压值、自动打印测量结果）。

试验完毕，声音提示。

2、设有自动检测功能，开机自动执行调压器回零，进入正常待机状态。

3、根据用户需求可改变测试次数、搅拌时间、静置时间。

4、采用全自动磁振子搅拌，消除油样的不均匀和气泡。

5、采用了微型TPU－A面板式打印机，自动汉化打印输出。

ZIJJ-II绝缘油耐压自动测试仪产品参数：1.工作电源：AC220V ±10%、50HZ ±5%2.测量范围：AC 0－80KV3.限定电流：5mA4.测量精度：1%5.调压速度：2KV/S±10%6.预定设置：次数 1－9搅拌时间 0－1分39秒静置时间 0－10分39秒7.使用条件：环境温度0℃－35℃相对湿度≤75%8.功率：300VA9.油杯间隙：2.5mm（油杯塞尺直径）10.体积：415×315×315mm311.重量：28kg尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度测试仪，SF6微水测试仪，真空开关动特性测试仪，断路器动特性测试仪，高压开关动特性测试仪，串联谐振耐压试验装置，高低压开关柜通电试验台，六相继电保护测试仪，静电电压表，三倍频发生器,三倍频感应耐压装置，超低频耐压试验装置，0.1HZ超低频高压发生器，硅橡胶高压线，真空检测仪,CT伏安特性测试仪,变压器变比测试仪,矿用杂散电流测试仪，高压测试仪,变频介质损耗测试仪等等，您如果对我们的产品有兴趣，咨询。

ZIIJ-Ⅲ绝缘油介电强度测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、技术参数 (4)三、面板布置与说明（示意图） (4)四、操作说明 (5)1．准备开机 (5)2．数据设置 (5)3. 数据管理 (10)4．开始试验 (13)附录一 (18)附录二 (19)五、注意事项 (20)六、运输、贮存 (20)七、售后服务 (21)ZIIJ-Ⅲ系列绝缘油介电强度测试仪一、概述我公司生产的ZIIJ-Ⅲ系列绝缘油介电强度测试仪（以下简称试油机）采用工业单片机控制，应用大规模集成电路，新型I/O接口，加上独特的检测及抗干扰技术，极大地提高了设备性能。

主要特点有：1．操作简单，自动化程度高（只需按一键即可）；2．菜单管理，输入参数简便明了；3．可存储99组油样测试数据，方便日后调阅及打印，试验数据在关闭电源状态下可保存100年；4．系统时钟在关闭电源状态下仍可继续运行；（本系统内部时间供参考，不作标准计时用）5．可通过RS232口进行软件升级；6．抗干扰能力强，检测精度高；7．体积小、重量轻，便于野外作业。

二、技术参数三、面板布置与说明（示意图）234 5 6 71 —高压仓2 —打印机3 —接地端4 —电源插座5 —电源开关6 —显示屏7 —键盘四、操作说明1．准备开机将仪器的电源开关置于“关”的位置，可靠接好地线。

用专用的电源线将交流220V接至仪器，合上电源开关，仪器的显示屏（LCD）显示仪器型号、名称、编号、软件版本、系统时间等基本信息（开机LOGO）。

2．数据设置（1）设置系统时间a开机LOGO，按【菜单】键进入主菜单。

主菜单有三个选项：“设置系统时间”“设置测试参数”和“数据管理”。

b 按，再按【确认】键进入时间设置界面。

c 按【←】键和【→】键移动阴影光标到需要更改的数据，按【↑】键和【↓】更改数据。

例：按【→】键移动阴影光标到月份的位置。

d 按一下【↑】键可将月份更改为03。

绝缘油介电强度测试仪有哪些使用注意事项
1、使用该全自动绝缘油介电强度测试仪前，一定要详细阅读操作手册。

2、仪器操作者应熟悉电气设备或分析仪器的一般使用常识。

3、本绝缘油介电强度测试仪在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所。

4、油杯应该保持洁净。

在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化。

5、电极连续使用一个月后，应例行检查和维护。

检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状。

6、仪器的检修和调试必须由专业人员进行。

7、接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！
8、接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生危险。

9、仪器在使用过程中，如发现异常应立即切断电源。

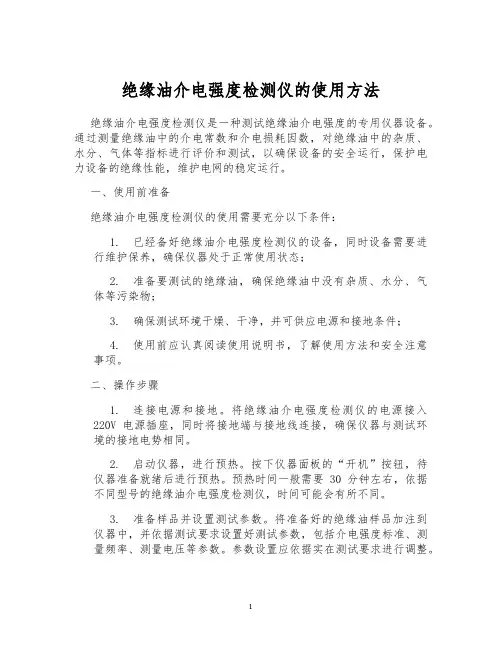

绝缘油介电强度检测仪的使用方法绝缘油介电强度检测仪是一种测试绝缘油介电强度的专用仪器设备。

通过测量绝缘油中的介电常数和介电损耗因数，对绝缘油中的杂质、水分、气体等指标进行评价和测试，以确保设备的安全运行，保护电力设备的绝缘性能，维护电网的稳定运行。

一、使用前准备绝缘油介电强度检测仪的使用需要充分以下条件：1.已经备好绝缘油介电强度检测仪的设备，同时设备需要进行维护保养，确保仪器处于正常使用状态；2.准备要测试的绝缘油，确保绝缘油中没有杂质、水分、气体等污染物；3.确保测试环境干燥、干净，并可供应电源和接地条件；4.使用前应认真阅读使用说明书，了解使用方法和安全注意事项。

二、操作步骤1.连接电源和接地。

将绝缘油介电强度检测仪的电源接入220V电源插座，同时将接地端与接地线连接，确保仪器与测试环境的接地电势相同。

2.启动仪器，进行预热。

按下仪器面板的“开机”按钮，待仪器准备就绪后进行预热。

预热时间一般需要30分钟左右，依据不同型号的绝缘油介电强度检测仪，时间可能会有所不同。

3.准备样品并设置测试参数。

将准备好的绝缘油样品加注到仪器中，并依据测试要求设置好测试参数，包括介电强度标准、测量频率、测量电压等参数。

参数设置应依据实在测试要求进行调整。

4.开始测试。

按下仪器面板上对应的测试按钮开始测试。

测试过程中，应依据仪器提示渐渐进行下一步操作，确保测试结果精准且牢靠。

5.测试结束及数据处理。

测试完成后，依据测试结果进行数据处理，并依据实际需要取得测试结果报告。

同时，对仪器进行清洁和维护保养，以确保设备的正常使用寿命和性能。

三、使用注意事项1.使用前需要进行充分的保养和维护，确保仪器处于正常工作状态；2.进行测试时需要注意安全，避开触电和其他不安全事故的发生；3.在使用过程中，应保证测试环境的干燥、干净，避开外部电磁干扰和污染物对测试结果的影响；4.对测试结果进行分析和处理时应依据实际情况进行调整和修正，以确保结果的精准性和牢靠性；5.使用过程中，应注意仪器的维护保养和日常清洁，适时更换损坏的部件和配件，以保证仪器的长期稳定运行。

全自动绝缘油介电强度测试仪简介全自动绝缘油介电强度测试仪是一种测试绝缘油介电强度的设备。

绝缘油是电力设备中一种重要的绝缘材料，在变压器、电缆等设备中广泛使用。

为了确保这些设备的正常运行，绝缘油的介电强度必须达到一定的标准。

因此，需要使用全自动绝缘油介电强度测试仪对绝缘油进行测试。

原理全自动绝缘油介电强度测试仪的原理主要包括绝缘油介电强度测试和自动控制两部分。

绝缘油介电强度测试绝缘油介电强度测试主要利用电压作用下的电场和绝缘油的介电特性，测量绝缘油的介电强度。

具体来说，测试时将电极插入绝缘油中，施加一定的电压，使电场强度达到预定值后，观察绝缘油中是否发生击穿，从而测量绝缘油的介电强度。

自动控制自动控制主要是指仪器的自动控制和数据处理功能。

在测试过程中，仪器会自动控制电压的升高，并监测绝缘油的状态，当绝缘油发生击穿时，仪器会自动停止测试并记录测试结果。

此外，仪器还可以自动计算出测试结果，并提供数据处理功能，使测试结果更加准确和可靠。

功能全自动绝缘油介电强度测试仪具有以下主要功能：测试绝缘油介电强度全自动绝缘油介电强度测试仪可以测量绝缘油的介电强度，通过测试结果，判断绝缘油的质量是否符合标准，以确保设备的正常运行。

自动控制在测试过程中，仪器可以自动控制电压的升高，并监测绝缘油的状态，当绝缘油发生击穿时，仪器会自动停止测试，并记录测试结果。

具有数据处理功能仪器可以自动计算出测试结果，并提供数据处理功能，使测试结果更加准确和可靠。

同时，仪器还可以保存和输出测试数据，方便用户进行数据分析和处理。

操作方便、使用安全全自动绝缘油介电强度测试仪采用先进的控制技术和设计理念，操作简便，使用安全可靠。

应用全自动绝缘油介电强度测试仪广泛应用于变压器、电缆等设备的生产、维护和检测中。

测试结果可以用于判断绝缘油的质量是否符合标准，进一步保证了设备的安全运行。

同时，仪器还可以用于科研、教学等领域，对绝缘油介电强度的研究和教学有重要意义。

绝缘油介电强度测试仪设备校准方法绝缘油介电强度测试仪设备校准方法在电力系统中，绝缘油是一种广泛应用于高压电气设备中的绝缘介质。

高压电气设备在长期运行中，其绝缘油的品质会渐渐发生更改，造成设备绝缘性能不绝下降。

为了保证电气设备能够安全运行，对绝缘油的电气强度要进行定期测试。

“击穿电压”是表征绝缘油介电强度的一项紧要指标，是衡量绝缘油耐受电压本领的尺度。

绝缘油介电强度测试仪（简称油耐压仪）就是电力系统中测试绝缘油耐电压强度的测试仪器。

目前，国内生产的各类油耐压仪种类繁多，但对于此类仪器的校准还缺乏相关标准，且由于其电气结构和校准方式的特殊性，无法对这类仪器进行准确校准。

本文设计一套具有矢量测量功能的绝缘油介电强度测试仪校准装置，可对0～100kV的准确度为2％以下的油耐压仪进行校准。

目前国内对于油耐压仪存在两种校准方法: 1）单端测量法:打开仪器的油箱盖，取下任一电极的支撑件和绝缘套管，仅留下电极的紧固端，以沟通高压表高压端的测试线接于电极紧固端，沟通高压表的接地端和仪器的接地端一起可靠连接到试验室接地端。

将电压升到合适的大小并保持不变。

同时记录仪器的读数和高压表的读数。

高压表读数的2倍便是输出电压的标准读数。

2）双路输出测量法:取下两个电极的支撑件和绝缘套管，用两个沟通高压表的高压端分别连接于两个电极的紧固件上，两个高压表的接地端和仪器接地端一起可靠连接到试验室的接地端。

两个高压表读数之和便是标准输出电压值。

由于油耐压仪的高压输出是中心对称接地的，因此单端测量法认为仅对其中一个高压端子对地电压进行校准即可。

中心抽头的目的是降低油耐压仪输出的对地电压等级，从而降低对地的绝缘等级，但是中心抽头很难做到*的对称，所以为了减小误差，双路输出测量法采用了同时测量油耐压仪两个高压输出端子的对地电压，但由于校准结果用代数和计算而非矢量测量，肯定会给校准数据带来附加误差。

另外由于大多数测试仪的功率很小，普通高压分压器的输入阻抗已经宏大于其额定功率，因此校准过程很可能会发生电压跌落现象。
