MAX3738内部结构如图1所示，内部电路主要包括高速调制驱动电路、消光比控制电路和安全逻辑控制电路。
高速调制驱动电路包括输入级和输出级两部分，主要由输入缓冲、数据通道和高速差分对组成，其功能是对输入信号进行调制，并为外部激光管提供所需的激励信号。
消光比控制电路主要包括两部分：自动功率控制(APC)电路和自动调制控制(AMC)电路，其中AMC电路包括固定调制电流设置电路、温度补偿电路和偏置电流对调制电流补偿电路，其主要作用是与监控光二极管形成反馈控制电路，通过对偏置电流和调制电流的动态控制调节，维持消光比恒定。
安全逻辑控制电路主要包括传输控制电路、锁存失效输出电路和失效指示电路，主要功能是为驱动器正常工作提供安全保障，对驱动器工作状态进行监控，同时提供驱动器工作状态和失效信息。
工作过程：MAX3738采用APC工作模式，当MAX3738正常工作时，数据从IN 端和IN+端输入，经输入缓冲电路和数据通道处理后，控制差分对调制器输出以实现调制，调制后的信号从OUT 端和OUT+端输出，去驱动外接激光管；当输出功率变化时，反馈信号从MD端输入，消光比控制电路通过调节调制电流和偏置电流变化，来自动维持平均输出功率和光幅度功率的稳定；当温度变化超过阀值时，温度补偿电路起作用，通过调节调制电流以维持功率稳定；当电路发生故障和其它意外情况发生时，安全电路起作用，SHUTDOWN端输出控制信号关闭激光管输出，同时TX_FAULT端输出警告信号。
图1MAX3738内部结构示意图应用设计MAX3738集成度高，应用时要求用户设计的外围电路非常少，主要设计工作是选择合适的激光管和各种相关电流的设计。
激光管的选择用户在利用MAX3738设计光收发器时，在充分了解MAX3738的电气特性后，首要工作是根据应用实际需求选择合适的激光管。
一般情况下，光输出功率用平均光功率和消光比描述，用户首先根据所需光输出功率来确定所需激光管的输出平均功率和消光比，而且在满足输出功率的前提下，应尽量使消光比大一些；在输出功率和消光比确定后，可根据表1中功率关系来确定激光管的其它参数，根据这些参数来选择满足条件的激光管。

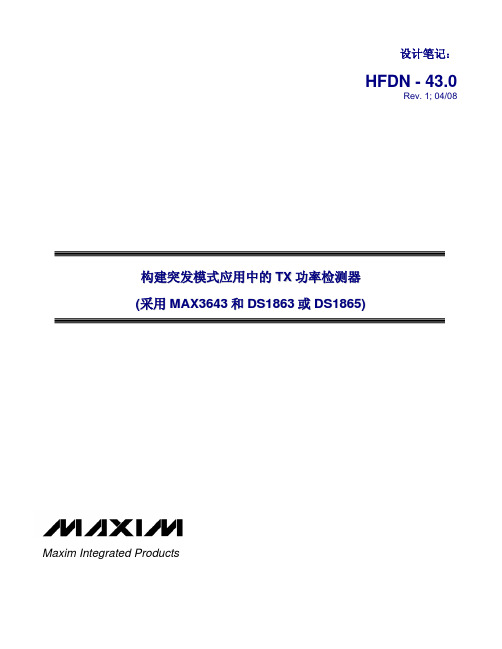

设计笔记：HFDN - 43.0Rev. 1; 04/08构建突发模式应用中的T X功率检测器(采用M A X3643和D S1863或D S1865)Maxim Integrated Products构建突发模式应用中的TX功率检测器1 引言在光模块应用中，常常要求具有检测光输出功率的功能。
检测器可为模块用户提供光发送器平均功率的估算值，然后将其作为诊断依据，以确保模块正常工作。
发送功率检测器通常用于SFF和SFP模块中，其校准的方法以及精度指标均在SFF-8472等文档中给出。
传统连续模式应用所使用的检测方法简单通用，是基于对检测二极管电流的简单测量基础上。
检测突发模式的发送器功率则较为困难。
无源光网络(PON)采用突发模式光发送器，能在极短的时间周期内发送数据(具有光输出功率)。
这类发送器仅在很小一部分时间内工作(以突发模式发送数据)，并且每次突发的时间长短均不一样。
这些原因使得构建低成本、突发式功率检测器的难度较大。
本篇应用笔记阐述了采用MAX3643激光驱动器和DS1863 (或DS1865)控制器，构建简单低成本的突发模式TX功率检测器解决方案。
同时给出了关于检测器电路工作状态和性能的测试数据。
2 背景资料在连续模式光发送器应用中，功率检测器的数值是源于对安装于激光驱动器上的背向光敏二极管的电流。
该光敏二极管通常称为“检测二极管”。
光敏二极管的输出电流与发送器光输出功率近似成正比关系。
温度变化会使检测模块存在跟踪误差，并随之影响到效率和灵敏度；但总的来说，这仍然是测量激光器光输出功率的理想的、低成本的解决方案。
检测二极管的带宽通常要比激光器的调制带宽小的多，然而，检测器能跟踪数据引起的光输出功率的变化(图1)。
在连续模式应用中，常常要对检测器电流进行低通滤波(模拟或数字)，得到与平均光发送功率相对应的平均电流值(图1)。
在突发模式应用中，发送器仅在相对较短的时间周期内导通。
每次突发时间的长短也不相同。
SFP与SFP、XFP的区别10G模块经历了从300PinXENPAKX2XFP的发展最终实现了用和SFP一样的尺寸传输10G的信号这就是SFP。
SFP凭借其小型化低成本等优势满足了设备对光模块高密度的需求从2002年标准推了到2010年已经取代XFP成为10G 市场主流。
SFP光模块优点1、SFP具有比X2和XFP封装更紧凑的外形尺寸与SFP 尺寸相同2、可以和同类型的XFPX2XENPAK直接连接3、成本比XFPX2XENPAK 产品低。
SFP和SFP的区别1、SFP 和SFP 外观尺寸相同2、SFP协议规范IEEE802.3、SFF-8472 SFP 和XFP 的区别1、SFP和XFP 都是10G 的光纤模块且与其它类型的10G模块可以互通2、SFP比XFP 外观尺寸更小3、因为体积更小SFP将信号调制功能串行/解串器、MAC、时钟和数据恢复CDR以及电子色散补偿EDC功能从模块移到主板卡上4、XFP 遵从的协议XFP MSA协议5、SFP遵从的协议IEEE 802.3ae、SFF-8431、SFF-8432 6、SFP是更主流的设计。
3、SFP 协议规范IEEE 802.3ae、SFF-8431、SFF-8432。
一、目的高质量的完成维修任务保证模块能及时完成交付。
二、适用范围SFP 6G生产模块三、产品测试连接图装备测试连接图测试原理:信号发生器的输出信号经过RF Spliter射频分路器分成两路一路给待测模块发射端另外一端给光源。
待测模块发出的光信号给示波器进行相关参数光功率、消光比、交叉点等的测试。
光源发出的光信号进过衰减器再通过50:50光分路器一路给光功率计另外一路给被测模块接收端进行灵敏度测试。
四、模块功能介绍 4.1、简要说明模块在系统中的位置、作用、采用的标准SFP 6G光模块用于无线产品模块主要使用在中国的3G业务上为6Gbps可插拔收发一体的SFP光模块可插在使用6G单板上该版本可应用于无线TD系统中完成6G信号的光/电和电/光转换同时还完成模块自身的性能上报等功能。
