光模块原理和作用光模块是一种重要的光通信设备,其原理涉及光电转换和电光转换,在光信号传输过程中起着核心作用。
光模块的工作原理主要涉及以下步骤:1. 发光:光模块中的激光器是发光的核心部件。
激光器通过注入电流或施加电压,在半导体材料中产生受激辐射,从而产生一束聚焦的单色光。
这些激光光子被发送到光纤中,用于数据传输。
2. 接收:光模块的接收端包含光敏器件,通常是光电二极管或光电探测器。
当光信号到达时,光敏器件会将光能转化为电信号。
接收端的驱动电路将电信号转换为数字信号,以便进一步处理和解码。
3. 调制:光模块中的调制技术可以将电信号转换为光信号,并根据需要进行调制。
常见的调制技术包括直接调制、外调制和间接调制。
通过调制技术,光模块可以实现不同速率和格式的光信号传输。
光模块的作用主要包括:1. 数据传输:在数据中心和云计算领域中,光模块用于高速数据传输,以满足大规模数据处理和存储的需求。
它们支持高速以太网、光纤通道和InfiniBand等协议,实现可靠和高效的数据通信。
2. 无线通信:在无线通信领域,例如移动通信和卫星通信中,光模块能够实现高速、远距离的数据传输,为无线网络提供稳定和可靠的连接。
3. 医疗和工业应用:在医疗设备如光学成像系统和激光手术仪器中,以及工业自动化如传感器网络、机器视觉和工业机器人等领域中,光模块都发挥着关键作用。
4. 安防监控:在安防监控领域中,光模块被用于传输高清晰度的视频信号和音频信号,以实现监控摄像头和录像设备之间的远程连接。
5. 高性能计算:在高性能计算领域中,光模块用于超级计算机和大规模并行计算系统,以支持高速数据传输和处理。
6. 军事通信:在军事通信中,光模块能够满足军事通信对高速、安全和可靠传输的需求。
它们在军事雷达、卫星通信和战场网络等领域发挥重要作用。
总的来说,光模块是一种关键的光通信设备,通过将电信号转换为光信号,实现高速、稳定的数据传输,它在许多领域都有广泛的应用。

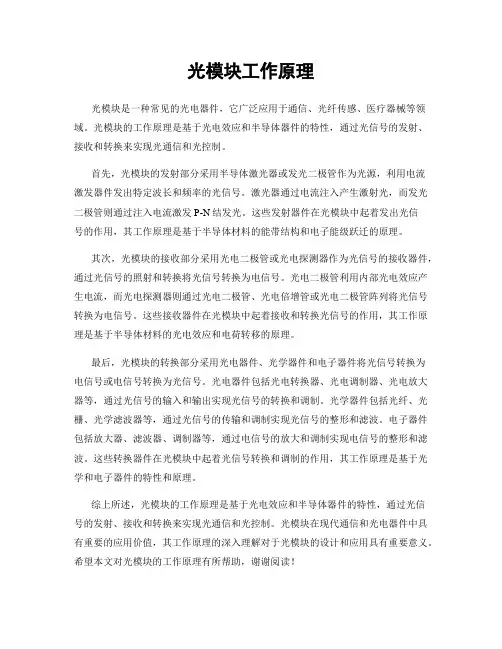

光模块工作原理光模块是一种常见的光电器件,它广泛应用于通信、光纤传感、医疗器械等领域。
光模块的工作原理是基于光电效应和半导体器件的特性,通过光信号的发射、接收和转换来实现光通信和光控制。
首先,光模块的发射部分采用半导体激光器或发光二极管作为光源,利用电流激发器件发出特定波长和频率的光信号。
激光器通过电流注入产生激射光,而发光二极管则通过注入电流激发P-N结发光。
这些发射器件在光模块中起着发出光信号的作用,其工作原理是基于半导体材料的能带结构和电子能级跃迁的原理。
其次,光模块的接收部分采用光电二极管或光电探测器作为光信号的接收器件,通过光信号的照射和转换将光信号转换为电信号。
光电二极管利用内部光电效应产生电流,而光电探测器则通过光电二极管、光电倍增管或光电二极管阵列将光信号转换为电信号。
这些接收器件在光模块中起着接收和转换光信号的作用,其工作原理是基于半导体材料的光电效应和电荷转移的原理。
最后,光模块的转换部分采用光电器件、光学器件和电子器件将光信号转换为电信号或电信号转换为光信号。
光电器件包括光电转换器、光电调制器、光电放大器等,通过光信号的输入和输出实现光信号的转换和调制。
光学器件包括光纤、光栅、光学滤波器等,通过光信号的传输和调制实现光信号的整形和滤波。
电子器件包括放大器、滤波器、调制器等,通过电信号的放大和调制实现电信号的整形和滤波。
这些转换器件在光模块中起着光信号转换和调制的作用,其工作原理是基于光学和电子器件的特性和原理。
综上所述,光模块的工作原理是基于光电效应和半导体器件的特性,通过光信号的发射、接收和转换来实现光通信和光控制。
光模块在现代通信和光电器件中具有重要的应用价值,其工作原理的深入理解对于光模块的设计和应用具有重要意义。
希望本文对光模块的工作原理有所帮助,谢谢阅读!。

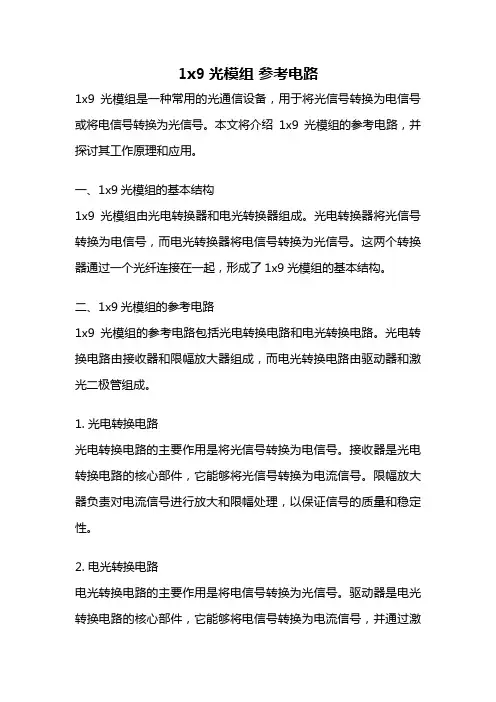

1x9光模组参考电路1x9光模组是一种常用的光通信设备,用于将光信号转换为电信号或将电信号转换为光信号。
本文将介绍1x9光模组的参考电路,并探讨其工作原理和应用。
一、1x9光模组的基本结构1x9光模组由光电转换器和电光转换器组成。
光电转换器将光信号转换为电信号,而电光转换器将电信号转换为光信号。
这两个转换器通过一个光纤连接在一起,形成了1x9光模组的基本结构。
二、1x9光模组的参考电路1x9光模组的参考电路包括光电转换电路和电光转换电路。
光电转换电路由接收器和限幅放大器组成,而电光转换电路由驱动器和激光二极管组成。
1. 光电转换电路光电转换电路的主要作用是将光信号转换为电信号。
接收器是光电转换电路的核心部件,它能够将光信号转换为电流信号。
限幅放大器负责对电流信号进行放大和限幅处理,以保证信号的质量和稳定性。
2. 电光转换电路电光转换电路的主要作用是将电信号转换为光信号。
驱动器是电光转换电路的核心部件,它能够将电信号转换为电流信号,并通过激光二极管将电流信号转换为光信号。
三、1x9光模组的工作原理1x9光模组的工作原理基于光电转换和电光转换的原理。
当光信号进入光电转换器时,接收器将光信号转换为电流信号。
然后,电流信号经过限幅放大器的处理后,进一步转换为电压信号。
接下来,电压信号进入驱动器,驱动器将电压信号转换为电流信号。
最后,电流信号经过激光二极管的作用,转换为光信号并输出。
四、1x9光模组的应用1x9光模组广泛应用于光通信领域。
它可以用于光纤通信系统、光纤传感系统、光纤测量系统等多种场景。
在光纤通信系统中,1x9光模组可以用于光纤收发器,实现光信号的传输和接收。
光纤传感系统中,1x9光模组可以用于光纤传感器,实现对光信号的传感和检测。
在光纤测量系统中,1x9光模组可以用于光功率计和光谱仪,实现对光信号强度和频谱的测量。
总结:本文介绍了1x9光模组的参考电路,包括光电转换电路和电光转换电路。
通过光电转换和电光转换的原理,1x9光模组能够实现光信号和电信号之间的相互转换。
电路设计规范(Circuit Design Specification)Horse Premieropto 2007-08-15目录1. 目的 (3)2. 适用范围 (3)3. 定义 (3)4. 职责 (3)5. 工作程序 (3)1. 目的对研发过程中的电路设计进行规范,降低设计风险,缩短设计周期。
确保最终设计满足设计意图和需求定义。
2. 适用范围公司光电转换产品电路设计。
3. 定义ES:电原理图,Electrical Scheme DesignAPD:雪崩光电二极管,Avalanche PhotodiodeEDA:电子辅助设计,Electronic Design AutomationPRD:产品需求定义,Product Requirement DefinitionSFP:Small Form-Factor Pluggable TransceiversXFP:10 Gigabit Small Form Factor Pluggable Module4. 职责硬件工程师在进行电子线路设计时可参照本规范。
5. 工作程序电子线路的设计主要包括以下几个方面的工作:电子器件库的建立和维护;电原理图的录入;电原理图的原理验证和设计规则检测;设计评审;5.1 电子器件库电子器件库一般来说EDA工程师统一建立,管理和维护,以确保原理器件库和封装器件的正确对应,及电气特性、器件封装的确定性和完整性。
如果有必要,要求电子工程师一起讨论,并最终建立完整的封装库,有新的封装要求不断加入。
5.2 电原理图的录入产品需求定义以及产品的详细设计说明书可作为原理图设计的依据与输入。
按照功能可将光电转换模块分解为以下部分:电接口部分激光器驱动电路数字监控电路自动光功率控制电路直流升压电路电路设计规则按照以上划分进行细化,可作为设计参考。
不同的光电转换产品有不同的需求,进行电路设计时应根据产品需求定义或产品详细设计说明书灵活处理。
1.1光模块的定义对于国内外配线系统,一般分为三个阶段:1.双绞线阶段:在这个阶段语音同大规模数据通信不能混用也适应这样的数据通信;2.同轴电缆 +双绞线阶段:它能满足用户的大量数据传输和视频的需求,但需要更多的接入设备,造价相对提高许多,且不易今后的扩展需求;3.光纤阶段:即我们所说的最终阶段,各相应附属设备更完善,数据处理能力更强,扩展性更好。
采用光通信较电通信有明显优势:1.灵敏度高,不受电磁噪声之干扰,2.体积小、重量轻、寿命长、传输介质价格低廉,3.绝缘、耐高压、耐高温、耐腐蚀,适于特殊环境之工作,4.高带宽,通讯量大衰减小,传输距离远,5.保密性高。
光模块又可叫做光纤模块,是光收发一体的热插拔性模块,它是光通信中的核心器件,是交换机、路由器等传输设备之间的传输载体,通过光纤连接,能够完成光信号的光-电/电-光转化过程:信号→物理/模拟转变→模/数变换(电端机)→电/光转换→光纤(信道)→光/电转换→数/模变换→模块/物理变换→信宿;光模块工作在物理层。
光模块一般使用在交换机、服务器、存储设备或路由器等设备,设备通过光模块的金手指给光模块供电以及传输相应信号,光模块在发射端将电信号转换为光信号实现远距离传输,并在接收端再次将光信号转换为电信号,完成信号接收。
1.2光模块的分类1.2.1分类标准根据不同的标准,光模块有不同的分类方法:1.根据速率划分:155M、1.25G、10.3125G、103.1G(以上是以太网模块)、2.125G、4.25G、8.5G (光纤通道模块)、2.488G、9.952G(同步数字系列)、3G、6G、12G(视频传输);2.按功能划分:发射模块、接收模块、收发一体模块;3.按封装划分:1X9、SFF、GBIC、SFP、XENPAK、X2、SFP+、SFP28、QSFP28等;4.按应用领域划分:SDH/SONET、Ethernet、Fiber channel、SDI、PON;5.按传输模式划分:多模、单模;光模块的发展有着明显趋势:热插拔、小型化、高速率、低功耗、远距离。

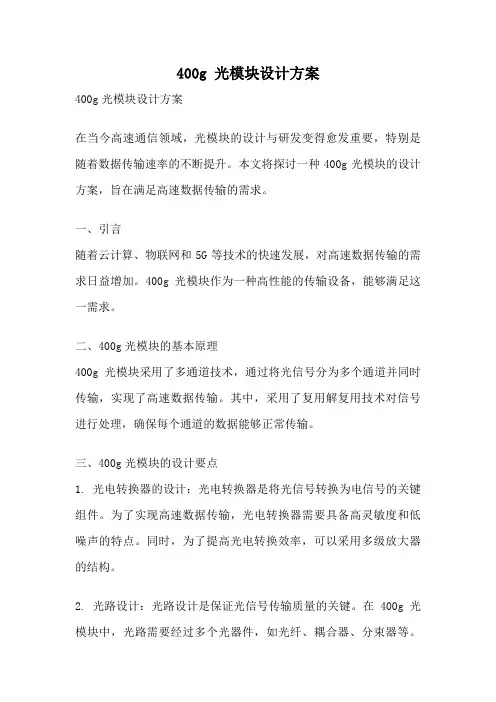

400g 光模块设计方案400g光模块设计方案在当今高速通信领域,光模块的设计与研发变得愈发重要,特别是随着数据传输速率的不断提升。
本文将探讨一种400g光模块的设计方案,旨在满足高速数据传输的需求。
一、引言随着云计算、物联网和5G等技术的快速发展,对高速数据传输的需求日益增加。
400g光模块作为一种高性能的传输设备,能够满足这一需求。
二、400g光模块的基本原理400g光模块采用了多通道技术,通过将光信号分为多个通道并同时传输,实现了高速数据传输。
其中,采用了复用解复用技术对信号进行处理,确保每个通道的数据能够正常传输。
三、400g光模块的设计要点1. 光电转换器的设计:光电转换器是将光信号转换为电信号的关键组件。
为了实现高速数据传输,光电转换器需要具备高灵敏度和低噪声的特点。
同时,为了提高光电转换效率,可以采用多级放大器的结构。
2. 光路设计:光路设计是保证光信号传输质量的关键。
在400g光模块中,光路需要经过多个光器件,如光纤、耦合器、分束器等。
因此,光路设计需要考虑光信号的衰减、色散以及光路的稳定性等因素。
3. 散热设计:400g光模块在工作过程中会产生大量的热量,因此散热设计是十分重要的。
可以采用散热片、风扇等散热装置来保证光模块的工作温度在合理范围内,以提高其性能和寿命。
4. 电路设计:400g光模块的电路设计需要考虑信号的稳定性和抗干扰能力。
可以采用差分信号传输和屏蔽技术来提高信号的传输质量,同时在电路设计中应考虑功耗和成本的平衡。
5. 标准兼容性:为了确保400g光模块能够与其他设备兼容,设计方案需要符合相关的光通信标准。
同时,还需要考虑兼容性测试和认证等环节,以确保光模块的正常工作。
四、400g光模块的应用前景400g光模块的应用前景广阔,将在云计算、数据中心、通信网络等领域发挥重要作用。
其高速传输和大容量的特点,能够满足未来数据传输的需求,推动信息技术的发展。
五、总结本文介绍了400g光模块的设计方案,包括光电转换器的设计、光路设计、散热设计、电路设计和标准兼容性等要点。
光模块知识——转载自通信人家园光模块的发展简述光模块分类按封装:1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。
按速率:155M、622M、1.25G、2.5G、4.25G、10G、40G等。
按波长:常规波长、CWDM、DWDM等。
按模式:单模光纤(黄色)、多模光纤(橘红色)。
按使用性:热插拔(GBIC、SFP、XFP、XENPAK)和非热插拔(1*9、SFF)。
封装形式光模块基本原理光收发一体模块(Optical Transceiver)光收发一体模块是光通信的核心器件,完成对光信号的光-电/电-光转换。
由两部分组成:接收部分和发射部分。
接收部分实现光-电变换,发射部分实现电-光变换。
发射部分:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号,其内部带有光功率自动控制电路(APC),使输出的光信号功率保持稳定。
接收部分:一定码率的光信号输入模块后由光探测二极管转换为电信号,经前置放大器后输出相应码率的电信号,输出的信号一般为PECL电平。
同时在输入光功率小于一定值后会输出一个告警信号。
光模块内部结构光模块的主要参数1. 传输速率传输速率指每秒传输比特数,单位Mb/s 或Gb/s。
主要速率:百兆、千兆、2.5G、4.25G 和万兆。
2.传输距离光模块的传输距离分为短距、中距和长距三种。
一般认为2km 及以下的为短距离,10~20km 的为中距离,30km、40km 及以上的为长距离。
■光模块的传输距离受到限制,主要是因为光信号在光纤中传输时会有一定的损耗和色散。
注意:损耗是光在光纤中传输时,由于介质的吸收散射以及泄漏导致的光能量损失,这部分能量随着传输距离的增加以一定的比率耗散。
色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等,从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端,导致脉冲展宽,进而无法分辨信号值。
激光器驱动电路设计与应用激光器是一种利用受激辐射原理产生激光光束的装置。
它在现代科技领域有着广泛的应用,包括激光切割、激光打标、激光雷达等。
而激光器能够工作正常,离不开一个稳定可靠的驱动电路。
本文将探讨激光器驱动电路的设计原理与应用。
一、激光器驱动电路的基本原理激光器驱动电路主要包括激光二极管供电与电流控制两部分。
供电部分需要提供适当的电压和电流给激光二极管,而电流控制部分则需要保证激光二极管受到稳定的电流驱动。
在激光器的工作中,这两个部分必须配合协调,以确保激光器能够正常工作并产生所需的激光输出。
二、激光二极管供电设计在激光二极管供电设计中,需要考虑激光二极管的工作电压和电流需求。
一般情况下,我们可以使用直流电源来为激光二极管供电。
首先,根据激光二极管的额定工作电流和电压,选择合适的电源电压和额定电流。
其次,使用电源调节电路来保证供电的稳定性和精确性。
最后,通过合适的连接线路,将电源与激光二极管连接,以确保供电的可靠性和安全性。
三、激光二极管电流控制设计激光二极管电流控制设计是激光器驱动电路中非常重要的一部分。
在激光二极管的工作中,电流的稳定性对于激光输出的功率和频率具有直接影响。
因此,在设计电流控制环路时,需要考虑到以下几个方面。
1.电流控制模式的选择常见的电流控制模式有恒压模式和恒流模式。
恒压模式下,电路会根据激光二极管的电流需求来调整电压,保证其工作在恒定电流下;恒流模式下,则是通过电路控制来保持电流的恒定。
在实际应用中,应根据具体的需求选择合适的模式进行设计。
2.反馈控制环路的设计为了确保激光二极管电流的稳定,需要设计一个反馈控制环路。
这一环路通常包括一个比较器、一个误差放大电路和一个电流调整电路。
比较器用于比较实际电流与设定电流之间的差异,误差放大电路用于放大差异信号,而电流调整电路则用于根据差异信号调整输出电流。
3.稳定性和去抖动设计在电流控制环路的设计中,还需要考虑到稳定性和去抖动。
光模块光路光模块光路是指光模块内部的光传输路径,是光模块的核心部分。
光模块是一种集成了光电转换器件、光学元件、电子元件和封装材料等多种元件的光学器件,广泛应用于光通信、光传感、医疗、工业等领域。
本文将从光模块光路的组成、光路的设计和优化、光路的测试和应用等方面进行介绍。
光模块光路主要由光电转换器件、光学元件和封装材料等组成。
其中,光电转换器件包括激光器、光电探测器、调制器等;光学元件包括透镜、偏振器、光栅等;封装材料包括基板、封装盒、导线等。
这些元件通过一定的布局和连接方式组成了光模块的光路。
二、光路的设计和优化光路的设计和优化是光模块制造的关键环节。
光路的设计需要考虑光学元件的选择、布局和连接方式等因素。
光学元件的选择需要根据光模块的应用场景和性能要求进行选择,如透镜的焦距、光栅的周期等。
布局和连接方式需要考虑光路的稳定性、光学性能和制造成本等因素。
光路的优化需要通过仿真和实验等手段进行,如光学仿真软件、光学测试仪器等。
通过优化光路的设计,可以提高光模块的性能和可靠性。
三、光路的测试光路的测试是光模块制造的重要环节。
光路的测试需要考虑光学性能、电学性能和可靠性等因素。
光学性能包括光功率、光谱、偏振等参数的测试;电学性能包括电流、电压、驱动电压等参数的测试;可靠性包括温度、湿度、振动等环境因素的测试。
光路的测试需要使用专业的测试仪器和测试方法,如光功率计、光谱仪、示波器等。
通过光路的测试,可以验证光模块的性能和可靠性,为产品的质量保证提供依据。
四、光路的应用光路的应用是光模块的最终目的。
光模块的应用场景包括光通信、光传感、医疗、工业等领域。
在光通信领域,光模块被广泛应用于光纤通信、光纤传感、光纤放大等方面;在光传感领域,光模块被应用于光学传感、光学成像等方面;在医疗领域,光模块被应用于光学诊断、光学治疗等方面;在工业领域,光模块被应用于激光加工、光学检测等方面。
光模块的应用需要考虑光学性能、电学性能、可靠性和成本等因素,通过不断的优化和创新,可以拓展光模块的应用领域和市场空间。
摘要:本文描述了激光器及其驱动、APC及消光比温度补偿电路原理与光模块核心电路设计技术,并简单介绍了半导体激光器的基本结构类型和各自应用特性,着重论述了激光器驱动电路、APC电路、消光比温度补偿电路原理与应用技术,对激光器调制输出接口电路信号与系统也进行了详细的分析计算。
关键词:半导体激光器,驱动,调制电路,APC,温度补偿,阻抗匹配,信号分析,系统 1. 引言随着全球信息化的高速发展,人们的工作、学习和生活越来越离不开承载着大量信息的网络,对网络带宽的要求还在不断提高,光载波拥有无比巨大的通信容量,预计光通信的容量可以达到40Tb/s,并且和其他通信手段相比,具有无与伦比的优越性,未来有线传输一定会更多的采用光纤进行信息传递。
近几年以来,干线传输、城域网、接入网、以太网、局域网等越来越多的采用了光纤进行传输,光纤到路边FTTC、光纤到大楼FTTB、光纤到户FTTH、光纤到桌面FTTD正在不断的发展,光接点离我们越来越近。
在每个光接点上,都需要一个光纤收发模块,模块的接收端用来将接收到的光信号转化为电信号,以便作进一步的处理和识别。
模块的发射端将需要发送的高速电信号转化为光信号,并耦合到光纤中进行传输,发射端需要一个高速驱动电路和一个发射光器件,发射光器件主要有发光二极管(LED)和半导体激光器(LD)。
LED和LD的驱动电路有很大的区别,常用的半导体激光器有FP、DFB 和VCSEL三种。
WTD光模块通常所用发射光器件为FP和DFB激光器。
2. 半导体激光器半导体激光器作为常用的光发射器件,其体积小、高频响应好、调制效率高、调谐方便,且大部分激光器无需制冷,是光纤通信系统理想的光源。
激光器有两种基本结构类型:(1)边缘发射激光器,有FP(Fabry-Perot)激光器和分布反馈式(DFB)激光器。
FP 激光器是应用最广的一种激光器,但是其噪声大,高频响应较慢,出光功率小,因此FP 激光器多用于短距离光纤通信。
而DFB 激光器则具有较好的信噪比,更窄的光谱线宽,更高的工作速率,出光功率大,因此DFB 激光器多用在长距离、高速率光传输网络中。
(2)垂直腔面发射激光器(VCSEL),是近几年才成熟起来的新型商用激光器,有很高的调制效率和很低的制造成本,特别是短波长850nm 的VCSEL,在短距离多模光纤传输系统中现在已经得到非常广泛的应用。
2.1 光电特性半导体激光器是电流驱动发光器件,只有当激光器驱动电流在门限(阈值)电流以上时,半导体激光器二极管才能产生并持续保持连续的光功率输出,对于高速电流信号的切换操作,一般是将激光器二极管稍微偏置在门限(阈值)电流以上,以避免激光器二极管因开启和关闭所造成的响应时间延迟,从而影响激光器光输出特性。
激光器光功率输出依赖于其驱动电流的幅度和将电流信号转换为光信号的效率(激光器斜效率)。
激光器是一个温度敏感器件,其阈值电流th I 随温度的升高而增大,激光器的调制效率(单位调制电流下激光器的出光功率,量纲为mW/mA)随温度的升高而减小。
同时激光器的阈值电流th I 还随器件的老化时间而变大,随器件的使用时间而变大。
激光器二极管的阈值电流和斜效率与激光器的结构,制作工艺,制造材料以及工作温度密切相关,随着温度的增加。
激光器二极管的阈值电流th I 定义为激光器发射激光的最小电流,th I 随着温度的升高呈现指数形式增大,下面的等式是th I 关于温度的函数,通过此等式可对激光器阈值电流进行估算: 101()*tt th I t I K e =+ (2.1.1)其中,0I 、1K 和1t 是激光器特定常数,例如,DFB 激光器0I =1.8mA, 1K =3.85mA, 1t =40℃。
激光器斜效率Se (Slope efficiency)定义为激光器输出光功率与输入电流的比值, Se 随着温度的升高呈现指数形式减小,下面的等式是Se 关于温度的函数,通过此等式可对激光器斜效率进行估算: 0()*s t t Se t Se Ks e =− (2.1.2)同样,以DFB 激光器为例,其典型温度s t ≈40℃,其它两个激光器常数为0Se =0.485mW/mA, Ks =0.033mW/mA。
激光器的两个主要参数:阈值电流th I 和斜效率Se 是温度的函数,且具有离散性。
激光器工作(前向)电压F V 和激光器电流L I 之间的关系可用普通半导体二极管的电压-电流输入输出特性进行建摸:*FTV V L S I I e η≈ (2.1.3) 其中,S I 为二极管饱和电流,T V 为与温度有关的电压,η为结构常数,当驱动电流达到激光器二极管阈值电流附近或者以上时,激光器电压-电流关系近似于线性关系。
激光器电流,前向电压和光功率输出关系如图2.1.1所示。
图2.1.1 激光器电流,前向电压和光功率输出关系示意图由图2.1.1不难看出:Ⅰ.当L I <th I 时,激光器正向(前向)电压F V 随L I 的增大急剧增大;Ⅱ.当L I =th I 时,激光器正向(前向)电压F V 达到激光器能带隙电压BG V ,激光器处于临界工作状态;Ⅲ.当L I >th I 时,激光器工作在P I −曲线线性区,其正向(前向)电压F V 随L I 的增大缓慢增大。
Ⅳ.当L I <th I 时,L R 随L I 的增大急剧快速变小;Ⅴ.当L I ≥th I 时,L R 随L I 的增大缓慢变小(在线性工作区激光器L R 一般为4~6ohms)。
Ⅵ.当1t <2t 时, 1()th I t <2()th I t ,1()S t >2()S t 。
激光器二极管的简单模型如图2.1.2所示,在模型图中,直流偏置电压BG V 是与激光器二极管能带隙电压相关联的电压,L R 代表二极管动态电阻,I 代表流过激光器二极管的总电流(注意:流过激光器二极管的总电流与流过激光器的总电流是两个不同的电流),当驱动电流在门限值以上时,激光器二极管输出光功率0P 可表示为:0*()th P S I I =− (1.1.4)图2.1.2 简化激光器二极管等效电路示意图2.2 调制特性半导体激光器是光纤通信的理想光源,但在高速脉冲调制下,其瞬态特性仍会出现许多复杂现象,如常见的电光延迟、张弛震荡和自脉动现象。
这种特性严重限制系统传输速率和通信质量,因此在进行电路设计时要给予充分的考虑。
2.2.1 电光延迟和张弛震荡现象半导体激光器在高速脉冲调制下,输出光脉冲瞬态响应波形如图2.2.1所示。
输出光脉冲和注入电脉冲之间存在一个初始延迟时间,称为电光延迟时间d t ,其数量级一般为ns。
当电流脉冲注入激光器后,输出光脉冲会出现幅度逐渐衰减的振幅,称为张驰震荡,其震荡频率r f ()2r w π=一般为0.5~2GHz。
这些特性与激光器有源区的电子自发复合寿命和谐振腔内光子寿命以及注入电流初始偏差量有关。
d t rw图2.2.1 光脉冲瞬态响应波形电光延迟和张弛震荡的后果是限制调制速率。
当最高调制频率接近张弛震荡频率时,波形产生严重失真,会使光接收机在抽样判决时增加误码率,因此实际使用的最高调制频率应低于张弛震荡频率。
电光延迟还会产生码形效应。
当电光延迟时间d t 与数字调制的码元持续时间/2T 为相同数量级时,会使“0”码过后的第一个“1”码的脉冲宽度变窄,幅度减小,严重时可能使 单个“1”码丢失,这种现象称为“码型效应”。
如图2.2.2所示,在两个连续出现的“1”码中,第一个脉冲到来前,有较长的连“0”码,由于电光延迟时间长和光脉冲上升时间的影响,因此第一个脉冲幅度减小,脉宽变窄。
第二个脉冲到来时,由于第一个脉冲的电子复合尚未完全消失,有源区电子浓度较高,因此第二个脉冲电光延迟时间短,使其幅度增大,脉宽相对于第一个脉宽变宽。
“码型效应”的特点是:在脉冲序列中较长的连“0”码后出现的“1”码,其脉冲明显变小(幅度小,宽度窄),而且当连“0”码数目越多,调制速率越高时,这种效应越明显。
用适当的“过调制”补偿方法(对激光器进行预偏置从而减小电光延迟时间),可以消除码型效应,见图2.2.2(c)所示。
图2.2.2 码型效应((a)、(b)码型效应波形;(c)改善后波形)为了进一步了解激光器的调制特性,通过LD 速率方程组的瞬态解得到的张弛振荡频率r w 及其幅度衰减时间0τ和电光延迟时间d t 的表达式为: 21)]1(1[−=th ph sp j j w τττ (2.1.5) jj th sp o ττ2= (2.1.6) th sp d j j jt −=lnτ (2.1.7) 式中,0τ是张弛振荡幅度衰减到初始值的1/e 的时间,j 和th j 分别为注入电流密度和阈值电流密度。
sp τ和ph τ分别为电子自发复合寿命和谐振腔内光子寿命。
在典型的激光器中,sp τ≈10e-9s, ph τ≈10e-12s,即sp τ>>ph τ。
由式(2.1.5)~式(2.1.7)可以看到:Ⅰ.张弛振荡频率r w 随sp τ、ph τ的减小而增加,随j 的增加而增加。
这个振荡频率决定了LD 的最高调制频率。
Ⅱ.张弛振荡幅度衰减时间0τ与sp τ为相同数量级,并随j 的增加而减小。
Ⅲ.电光延迟时间d t 与sp τ为相同数量级,并随j 的增加而减小(j >th j )。
由此可见,增加注入电流j ,有利于提高张弛振荡频率r w ,减小其幅度衰减时间0τ,以及减小电光延迟时间d t ,因此对LD 施加直流偏置电流是非常必要的。
2.2.2 自脉动现象某些激光器在脉冲调制甚至直流驱动下,当注入电流达到某个范围时,输出光脉冲出现持续等幅的高频震荡,这种现象称为自脉动现象(激光器内部元件非线性特性所引起的带外频率对自身进行调制而产生的自激震荡或者激光器在直流驱动下的寄生频率所产生的自激震荡),如图2.2.3所示。
如图2.2.3 激光器自脉动现象自脉动频率可以达到2GHz,严重影响激光器的高速调制特性。
自脉动现象是激光器内部不均匀增益(主要针对电信号)或不均匀吸收(主要针对光信号)所产生的,往往和激光器的P I −曲线的非线性特性有关,自脉动发生的区域和P I −曲线扭折区域相对应。
因此,通常对激光器进行P I V −−(功率-背光电流-前向电压)曲线测试时要求P I −(功率-偏置电流)曲线坑陷不超过10%,这一点在选择使用激光器时应特别注意。
3.激光器驱动电路激光器是光源组件,驱动电路实际上是光源器件的调制电路,其作用是把数字电信号转换成光脉冲信号,然后再发送到光纤中去,该部分是光发射机的核心,许多重要技术指标皆由该部分决定。
3.1 激光器驱动电路原理激光器驱动电路的主要功能是为激光器二极管提供合适的偏置和调制电流,使激光器能够正常工作,简单示意图如图3.1.1所示。
