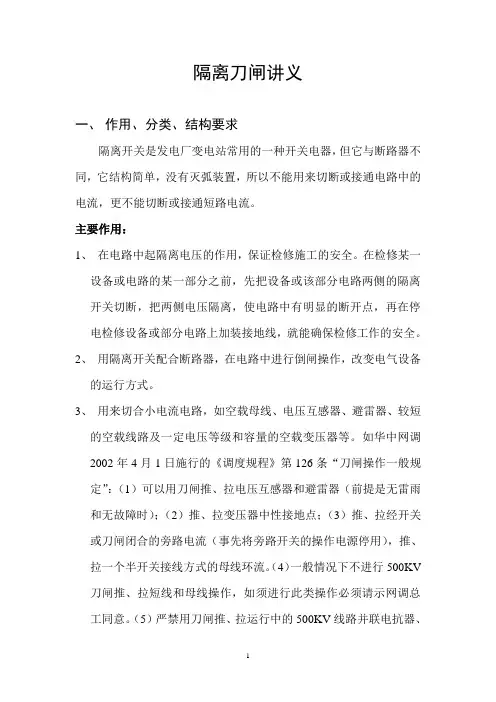

隔离刀闸讲义
一、作用、分类、结构要求
隔离开关是发电厂变电站常用的一种开关电器，但它与断路器不同，它结构简单，没有灭弧装置，所以不能用来切断或接通电路中的电流，更不能切断或接通短路电流。
主要作用：
1、在电路中起隔离电压的作用，保证检修施工的安全。在检修某一
设备或电路的某一部分之前，先把设备或该部分电路两侧的隔离开关切断，把两侧电压隔离，使电路中有明显的断开点，再在停电检修设备或部分电路上加装接地线，就能确保检修工作的安全。
2、用隔离开关配合断路器，在电路中进行倒闸操作，改变电气设备
的运行方式。
3、用来切合小电流电路，如空载母线、电压互感器、避雷器、较短
的空载线路及一定电压等级和容量的空载变压器等。如华中网调2002年4月1日施行的《调度规程》第126条“刀闸操作一般规定”：（1）可以用刀闸推、拉电压互感器和避雷器（前提是无雷雨和无故障时）；（2）推、拉变压器中性接地点；（3）推、拉经开关或刀闸闭合的旁路电流（事先将旁路开关的操作电源停用），推、拉一个半开关接线方式的母线环流。（4）一般情况下不进行500KV 刀闸推、拉短线和母线操作，如须进行此类操作必须请示网调总工同意。（5）严禁用刀闸推、拉运行中的500KV线路并联电抗器、
空载变压器、空载线路。
4、在某些终端变电站，快分隔离开关与接地开关配合可以代替断路
器的工作。
类型：
1、按装设地点：分为室内（GN）和室外式（GW）。
2、按结构中每相绝缘支柱的数目：分为单柱式、双柱式和三柱式。
3、按主闸刀和动触头的运动方式：分为单柱剪刀式（剪刀式的动触
头分、合闸时作直线上下运动）、单柱上下伸缩式（分、合闸时动触头用折架臂带动，作上下运动，运动轨迹为一条弧线）、双柱水平伸缩式（动触头用折架臂带动，作水平方向运动，运动轨迹近似一条水平直线）、双柱合抱式（动触头作圆弧形水平运动）、三柱型中柱旋转式（动触头作圆弧形水平运动）、悬吊式（属单柱式隔离开关的一种，动触头用一个瓷绝缘柱支持，静触头悬吊着，分闸时上下运动）等。
4、带接地刀闸和不带接地刀闸型。
结构要求：
1、有明显的断开点，判断被检修的设备和载流导体是否与电网可靠
隔离。
2、断口应有足够可靠的绝缘强度，断开后动静触头应有足够的电气
距离，保证在对工作电压下和过电压时断口不被击穿，相间和相
对地也应有足够的绝缘水平。
3、具有足够的动、热稳定性，能承受短路电流所产生的发热和电动
力，特别是不能因电动力作用而自动分开，否则将引起严重事故。
4、结构合理简单，有一定的机械强度，在严酷的环境下分、合闸动
作灵活可靠，有最佳的分、合闸速度，以尽可能降低操作时的过电压、燃弧次数和无线电干扰，三相具有一定的同期性。
5、与断路器配合使用时，应具有机械的或电气的连锁装置，保证断
路器和隔离刀闸之间正常的操作顺序。
6、隔离开关带有接地刀闸时，主闸刀与地刀之间应有机械或电气的
连锁装置，保证两者之间的正常动作顺序。
二、隔离开关的技术参数
技术参数是对隔离开关工作性能的基本描述，它对隔离开关的选择和使用有重要意义，其主用参数有：
1、额定电压：指隔离开关长期运行时能承受的工作电压，与安装点
的电网额定电压等级对应。
2、最高工作电压：由于电网电压的波动，隔离开关所能承受的超过
额定电压的电压。它不仅决定了隔离开关的绝缘要求，而且在相当程度上决定了隔离开关的外部尺寸。
3、额定电流：指隔离开关可以长期通过的电流。即长期通过该电流
时隔离开关的各部分的发热不超过允许值。
4、热稳定电流：指隔离开关在某规定的时间段内，允许通过的最大
电流。它表明了隔离开关承受短路电流时的热稳定运行能力。
5、极限通过电流峰值：指隔离开关所能承受的瞬时冲击短路电流。
这个值与隔离开关各部分的机械强度有关。
三、隔离开关的操作原则
1、无论是推上还是拉开隔离刀闸，都必须在不带负荷或负荷在隔离开关允许范围内才能操作。为此，操作隔离开关前，必须先检查与之串联的断路器三相确实在断开位置。具体来说，就是当线路停电操作时，必须先断开关，后拉线路侧隔离刀闸，再拉母线侧隔离刀闸的顺序操作。送电操作时的顺序与此相反，这样可以将事故范围缩至最小，避免人为扩大事故。
2、若隔离开关带的负荷是规定电压等级和容量范围内的变压器，必须先将变压器的负荷停掉，在变压器处于空载状态时再拉开隔离刀闸。
3、隔离开关操作时，应有值班员在现场逐相检查分、合位置，三相同期情况和触头接触深度、夹持力等。
4、隔离开关一般在主控制室进行操作，当远方操作失灵时，可在现场进行电动或手动操作，但必须站长或技术负责人的同意，并在现场监护下才能进行。
5、配有手动操作机构的隔离刀闸，操作时要先拔出定位销，分、合闸的动作要迅速果断，操作终了时不要用力过猛，操作完毕一定用定位销锁住，并目测其动、静触头的位置是否符合要求。
6、用绝缘杆操作单极隔离开关时，合闸时应先合两边相，后合中间相；分闸操作顺序与此相反。
7、万一发生带负荷推、拉隔离刀闸的误操作，应冷静的避免可能发生的另一种反方向的误操作。也就是当发生带负荷合隔离开关时，不得再立即拉开；当发生带负荷拉隔离开关时，在开始阶段发现误操作，可立即和上，在误操作的结尾阶段，不得再合，以免发生新的误操作。
四、隔离开关的运行维护和验收
隔离开关在变电站中的数量多，其导电部分连接点多，传动部件多，动触头行程大，触头长期暴露在空气中，容易发生氧化和脏污，为了保证隔离开关的正常运行和操作，必须按规定进行巡视检查和定期维护工作。
1、巡视检查的内容：
（1）隔离开关的支柱绝缘子应清洁完好，无破损或裂纹，无放电声音或异常声响。
（2）触头、接点应接触良好，无螺丝断裂或松动现象，无严重发热或变形。
（3）引线应无松动，无严重摆动或断股，均丫环牢固无偏斜。（4）隔离开关本体、连杆和转轴等机械部分应无变形，活动关节灵活，各个部件连接良好，位置正确。
（5）操作机构箱、端子箱和辅助接点盒应关闭或密封良好，能防雨防潮。
（6）操作机构箱、端子箱内无异常，熔断器、热偶继电器、二次接线连接牢固，加热器正常。
（7）防误闭锁装置功能良好，电磁锁、机械锁无损坏，运行标示牌正确完好。
（8）定期用红外线测温仪检测隔离开关触头和连接点的温度。
2、验收：
（1）检查动、静触头的插入深度或夹持力，测量隔离开关和接地刀闸回路的电阻。电动机绕组绝缘合格。
（2）轴承、轴套、齿轮、等转动部位有适当的润滑油脂。
（3）检查传动机构的运转情况，各部分应动作顺利，终止位置准确。（4）各部件连接牢固，并按规定的力矩扳手进行紧固。
（5）绝缘瓷瓶无裂纹和破损，动力电缆绝缘合格。
（6）电气传动试验正确，与相关的地刀和断路器之间闭锁正确。（7）现场手动分合操作灵活，动作正确。
（8）设备标示牌正确完好。
五、异常运行及事故处理
在隔离开关的运行和操作中，容易发生接点和触头过热、电动操作失灵、分合闸不到位等异常情况。对此，要求运行人员能正确分析、判断和处理。下面就常遇到的异常情况进行分析与处理。
1、隔离开关电动操作失灵。首先检查操作有无差错，然后检查操作
电源回路、动力电源回路是否完好，熔断器或电源小开关是否熔断或跳闸，电气闭锁回路是否正常。]
2、隔离开关触头、接点过热的处理。发现隔离开关触头、接点过热
时，需立即申请调度压减负荷；严重过热时，应转移负荷，然后停电处理。转移负荷可根据不同的接线方式处理，如带有旁路断路器接线的可用旁路断路器替换；双母线接线的可以将另一个隔离开关推上，然后拉开有过热缺陷的隔离开关；一个半开关接线的可开环运行。对母线侧隔离开关过热的触头、接点，在拉开隔离开关后，经现场察看，满足带电作业安全距离的，可带电解开母线侧引下线的接头，然后进行处理。
3、隔离开关合不到位。多数是因为机构锈蚀、卡涩、检修调试不合
格等原因造成。发生这种情况，可拉开隔离开关后再次合闸一次，对220KV隔离开关，可用绝缘棒帮助推入。必要时，应申请停电处理。
4、触头熔焊变形、绝缘子破损或严重放电。这种情况应申请停电处
理，在停电前应加强监视。
