隔离开关的结构类型
隔离开关的结构类型有以下几种:
1. 刀闸式隔离开关:刀闸式隔离开关是一种常见的结构类型。
它包括固定触头和可移动触头,通过移动触头与固定触头的接触和脱离来实现切断电路的目的。
2. 外置式隔离开关:外置式隔离开关是将开关装在一个外置的外壳中,通过旋转、抽出或者脱落外壳来实现开关的动作。
3. 固定式隔离开关:固定式隔离开关是将开关直接安装在电路中,没有外壳。
4. 弹簧式隔离开关:弹簧式隔离开关使用弹簧来保持触头的接触状态,当需要断开电路时,释放弹簧的力使触头脱离。
这些是隔离开关的常见结构类型,具体的应用和选择需要根据实际需求和电气系统的要求来确定。
隔离开关和刀开关的区别在以前的一篇文章中,我们讨论过如何选择刀开关这个问题,不过前些天有个客户来选购刀开关时,询问了我一个问题,隔离开关和刀开关有什么区别?我一开始还愣住了,也不能立刻说出个不同来,后来,我一个人网上查阅了一些资料,发现很多人对这个问题都存在误区。
我想如果连两种开关的具体区别联系都分不清楚,又怎么能谈如何选择一款合适的开关呢?所以,我根据自己的一些经验和别的工程师的观点,对隔离开关和刀开关的区别做个说明。
我在网上看到过一个回答,认为隔离开关也叫隔离刀闸,所以两者没有本质区别。
这句话的前面半句是对的,不过后半句还是不妥的。
按照国家的标准术语:刀开关是指带有刀形动触头,在闭合位置与底座上的静触头相楔合的开关。
隔离开关则表示在断开位置上,能满足对隔离器所规定的隔离要求的一种开关。
通俗说来:刀开关也称为隔离刀闸,是根据其结构样式来命名的,刀开关可以当做隔离开关来使用。
而隔离开关更像是一个统称,指代其在电路中所起到的作用,也就是说电路中的隔离开关可能是刀开关,但也有可能是转换开关,甚至断路器。
这是根据国家标准所折射出的不同之处。
接着从性能使用及作用来指出两者的差异。
先说刀开关,我们知道:刀开关主要是用来作为各种设备和供电线路的电源隔离.也可非频繁的接通和分断容量不大的低压供电线路,还有转换电路的功能,一般通过手动操作和不配保险(不过有些也带熔断器)。
正是因为这一点,我们可以发现刀开关用于低压为主,事实上也很难用于高压下,非标定产的危险性比较高,一般厂家是不会这么做的。
开关由于裸露在外,同时需要手动操作,导致有一定的危险性。
接着说隔离开关,其主要功能是断开无负荷的电流电路,使所检修的设备与电源有明显的断开点,以保证检修人员的安全。
隔离开关没有专门的灭弧装置,不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
从这一段描述中,我们也不难发现其特性-需要配合保护装置使用,可以用于高压情况,具有明显的分段点,而不带负荷功能。
高压隔离开关基本结构隔离开关是电力系统中常用的一种开关设备,用于隔离电源和负载之间的电路,以确保电路的安全运行。
高压隔离开关是指用于高压电力系统中的隔离开关,通常用于分隔发电机、变压器、电缆和其他设备。
高压隔离开关的基本结构由以下几个主要部分组成:1. 外壳:高压隔离开关的外壳通常采用金属材料,如铝合金或不锈钢,以提供良好的机械强度和电磁屏蔽性能。
外壳的设计应符合电力系统的安全标准,以防止电弧和其他危险情况的发生。
2. 刀闸:刀闸是高压隔离开关的核心部件,用于切断电路。
刀闸通常由导电材料制成,如铜或铝,以确保电流的正常传输。
刀闸的设计应考虑到高压电流的大量传输,并具有良好的机械强度和导电性能。
3. 绝缘材料:高压隔离开关中的绝缘材料用于隔离电流和提供电气绝缘。
常见的绝缘材料包括玻璃纤维增强塑料(GFRP)、陶瓷和绝缘胶。
这些材料具有良好的绝缘性能和机械强度,能够有效地隔离高压电流。
4. 操作机构:高压隔离开关的操作机构用于控制刀闸的运动。
操作机构通常由手动机构或电动机构组成,手动机构通过人工力量操作,而电动机构通过电动驱动实现。
操作机构的设计应简单可靠,以确保刀闸的准确操作。
5. 弹簧机构:高压隔离开关中的弹簧机构用于帮助刀闸的快速切断电路。
弹簧机构能够储存能量,并在操作机构释放时提供力量,以实现刀闸的迅速移动。
弹簧机构的设计应考虑到高压电流的大量传输,以确保切断电路的可靠性。
6. 接地开关:接地开关用于将高压隔离开关接地,以确保人身安全和电力系统的正常运行。
接地开关通常由导电材料制成,如铜或铝,具有良好的导电性能。
接地开关的设计应考虑到高压电流的大量传输,并具有良好的机械强度和导电性能。
高压隔离开关的基本结构包括外壳、刀闸、绝缘材料、操作机构、弹簧机构和接地开关。
这些部件相互配合,确保高压电路的安全隔离和切断。
高压隔离开关在电力系统中起着重要的作用,能够保护电源和负载设备免受电流和故障的影响,确保电力系统的安全稳定运行。
断路器和隔离开关的区别断路器和隔离开关是两种常用的电气设备,用于在电路中进行电流的控制和隔离。
尽管它们的功能有些相似,但在操作原理、应用范围和性能等方面存在着一些区别。
本文将对断路器和隔离开关进行比较,以帮助读者更好地了解它们之间的差异。
一、操作原理的差异断路器是一种用于控制电路中电流的开关设备,它采用熔断器或电磁式触发器等机构,能够在电路发生过载、短路或其他故障时自动切断电路。
断路器的工作原理是利用熔断器熔断或电磁力的作用,在故障发生时迅速打开断路器,切断电流,从而保护电路和设备免受过载或短路的损害。
隔离开关是一种用于隔离电路的开关设备,它能够使电路与外部电源隔离开来,从而对电源进行安全维修或维护。
隔离开关的工作原理是通过机械开关的操作,将电路与电源完全断开,使电压和电流无法到达负载部分,从而实现电气隔离的效果。
隔离开关通常用于需要对电路进行检修、更换元件或进行维护操作时使用。
二、应用范围的差异断路器广泛应用于各种电路中,特别是在低压和中压电力系统中。
它们可以在普通家庭、商业建筑和工业设备中找到。
断路器的主要功能是保护电路和设备免受电流过载或短路引起的损坏。
在电流超过额定值或电流短路时,断路器会迅速打开并切断电路,以确保电路的安全运行。
断路器还可以手动操作,使用户能够控制电路的开关状态。
隔离开关主要用于维修、维护或检修电路时,以确保安全工作环境。
在进行电气维修或维护时,通常需要切断电源,以避免电源的误接或电流的侵入。
隔离开关可以完全隔离电源和电路,从而确保操作人员的安全。
此外,隔离开关还可以用于设备维修、元件更换和电路测试等场合。
隔离开关通常被广泛应用于工业、矿山和建筑等领域,以确保操作人员的安全和设备的正常维护。
三、性能特点的差异断路器的主要性能特点是其断开电路的能力和过载保护功能。
它们通常能够承受一定程度的短路电流,并能够迅速切断电路,以保护电路和设备的安全。
断路器还具有可靠性高、寿命长和操作方便的特点,广泛地应用于各种电气系统中。
隔离开关的几个操作实例隔离开关是高压开关电器中使用最多的一种电器,在电路中起隔离作用的它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高。
刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。
灵活地利用隔离开关可以帮助电力调度员及运行人员地改变电网运行方式处置异常。
标签:隔离开关异常处理运行操作0 引言隔离开关是高压开关电器中使用最多的一种电器,在电力系统中的主要作用是分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。
刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。
但是应用刀闸的功能可以有效地帮助调度运行人员灵活地改变系统的接线方式和处理一些异常。
1 刀闸可以进行哪些操作隔离刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。
因此隔离刀闸可以进行以下操作:①在电网无接地故障时,拉合电压互感器;②在无雷电活动时拉合避雷器;③拉合220KV及以下母线和直接连接在母线上的设备的电容电流,拉合经试验允许的500KV空载母线和拉合3/2接线母线环流;④在电网无接地故障时,拉合变压器中性点接地刀闸;⑤与开关并联的旁路刀闸,当开关合好时,可以拉合开关的旁路电流;⑥拉合励磁电流不超过2安培的空载变压器、电抗器和电容电流不超过5安培的空载线路(但20KV以上应使用户外三联刀闸)。
2 刀闸操作的实例一如图所示:为一220KV变电站110KV母线的接线方式。
正常时,110KV母线母联运行,开关1、开关2分别运行在两条母线上(分上、下母)。
一次110KV 下母检修工作完成后,在进行下母的恢复操作时,母联开关的上刀闸发生合不到位的异常。
此时,若处理母联开关的上刀闸异常,需要将上母运行的所有元件倒至下母运行后,将上母、母联开关转检修处理母联上刀闸合不到位的异常。
危险点:由于母联开关不能投运,导致110KV下母不能按期投运,上母运行的所有元件不能及时倒至下母运行,处理母联开关的上刀闸的异常。

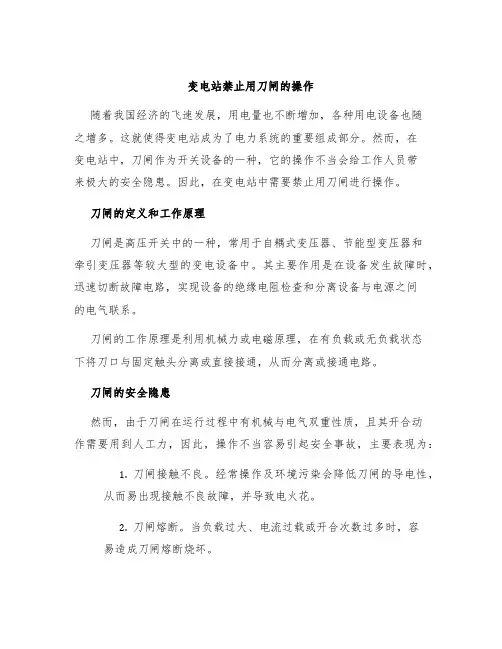

变电站禁止用刀闸的操作随着我国经济的飞速发展,用电量也不断增加,各种用电设备也随之增多。
这就使得变电站成为了电力系统的重要组成部分。
然而,在变电站中,刀闸作为开关设备的一种,它的操作不当会给工作人员带来极大的安全隐患。
因此,在变电站中需要禁止用刀闸进行操作。
刀闸的定义和工作原理刀闸是高压开关中的一种,常用于自耦式变压器、节能型变压器和牵引变压器等较大型的变电设备中。
其主要作用是在设备发生故障时,迅速切断故障电路,实现设备的绝缘电阻检查和分离设备与电源之间的电气联系。
刀闸的工作原理是利用机械力或电磁原理,在有负载或无负载状态下将刀口与固定触头分离或直接接通,从而分离或接通电路。
刀闸的安全隐患然而,由于刀闸在运行过程中有机械与电气双重性质,且其开合动作需要用到人工力,因此,操作不当容易引起安全事故,主要表现为:1.刀闸接触不良。
经常操作及环境污染会降低刀闸的导电性,从而易出现接触不良故障,并导致电火花。
2.刀闸熔断。
当负载过大、电流过载或开合次数过多时,容易造成刀闸熔断烧坏。
3.刀口误差。
如果刀口错位、距离不合适或固定不牢,极易产生电火花。
4.操作不当。
如果操作者没有经过专业的培训或没有按照规定操作,可能造成短路、火花和电弧等事故。
刀闸禁止操作的原因由于刀闸具有上述安全隐患,为保障工作人员的安全,我国规定变电站中的刀闸操作应采用更加安全可靠的开关设备,例如隔离开关和负荷开关等。
具体表现为:1.隔离开关。
在切断负载设备并实现设备与电源分离时使用。
由于隔离开关只能将设备与电源分离而不能接通负载,因此在出现故障时操作更加安全可靠。
2.负荷开关。
在接通和切断负载设备时使用。
由于负荷开关可以接通负载设备,且其操作机构更加安全可靠,因此可快速切断负载电路,并对设备进行检修和保养。
综上所述,变电站禁止用刀闸进行操作的原因在于,刀闸具有诸多安全隐患,而隔离开关和负荷开关等其他开关设备可以更加安全可靠地实现设备的操作。
隔离开关、负荷开关、空气开关的概念梳理
隔离开关(俗称“刀闸”),在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。
隔离开关没有过载、短路保护功能,无法分断故障电流,无灭弧装置。
只能在没有负荷电流的情况下分、合电路(即断开和接通系统空载电流),不能带负荷操作。
但在一定条件下,允许接通或断开小功率电路。
在检修中作为系统明显断开点,以保证检修人员的安全。
断路器,可以分断故障电流,带有灭弧装置,可以用来频繁开断负荷电路。
负荷开关是介于断路器和隔离开关之间的一种开关电器,具有简单的灭弧装置,可以多次但不常开断负荷电路,带有热脱扣器的负荷开关具有过载保护性能,但负荷开关都不能自动切断短路电流。
负荷开关在断开位置时,像隔离开关一样有明显的断开点。
空气开关,即空气断路器,是低压断路器的一种,因为它的触点直接在普通空气中工作,绝缘介质是空气,因此叫做空气开关。
同样道理,触点在真空条件下工作的就是真空断路器。
过载长延时、短路短延时、短路瞬时脱扣电流。
刀闸和隔离开关同属刀型开关。
无论外形、结构原理、操作方法都很相似。
但它们有截然不同之点,必须严格区分。
虽然如此,但还是很多用户表示不会区分它们,下面就由艾驰商城的小编为大家详细介绍隔离开关和刀闸开关的区别。
刀闸是一种最简单的开关电器,用于开断500伏以下电路,它只能手动操作。
由于电路开断时常有电弧,所以,装有灭弧装置或快断触头。
为了增大灭弧能力,其刀一般都较短。
隔离开关有高压、低压、单极、三极、室内、室外之分,它没有专门的灭弧装置,不能用来接通、切断负荷电流和短路电流,只能在电气线路切断的情况下,才能进行操作。
其主要作用是隔离电源,使电源与停电电气设备之间有一明显的断开点,所以不必考虑灭弧。
为了保证可靠地隔离电源,防止过电压击穿或相间闪络,其刀一般做得较长,相间距离也较大。
总之,隔离开关不能当作刀闸使用,而刀闸也只允许在电压不高的情况下用来隔离电路,且必须与熔断器等串联使用。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解ABB断路器、施耐德断路器的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城/。
科技名词定义中文名称:隔离开关英文名称:disconnector,isolating switch;isolator定义1:在分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。
应用学科:电力(一级学科);变电(二级学科)定义2:将相连的电路空载切断或关合的设备。
应用学科:水利科技(一级学科);水力发电(二级学科);水电站电气回路及变电设备(三级学科)以上内容由全国科学技术名词审定委员会审定公布百科名片隔离开关是高压开关电器中使用最多的一种电器,顾名思义,是在电路中起隔离作用的它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。
目录基本介绍主要作用特点应用类型1低压隔离开关1低压断路器1高压隔离开关1高压断路器隔离功能1隔离开关的选择1隔离开关的配置1隔离开关选型操作范围改进维护使用过程常见问题基本介绍隔离开关(disconnector)即在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。
(IEV441-14-05) 我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关,通常简称为隔离开关,是高压开关电器中使用最多的一种电器,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。
主要作用1)分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。
2)根据运行需要,换接线路。
3)可用来分、合线路中的小电流,如套管、母线、连接头、短电缆的充电电流,开关均压电容的电容电流,双母线换接时的环流以及电压互感器的励磁电流等。
隔离开关隔离开关俗称“刀闸”,是一种结构比较简单的开关电器,但也是是电网中重要的高压开关之一。
它由操作机构驱动本体刀闸进行分、合。
分闸后形成明显的电路断开点。
一般隔离开关只能在电路断开的情况下进行分合闸操作,或接通及断开符合规定的小电流电路。
它没有专门的灭弧装置,所以它既不能断开正常负荷电流,更不能断开短路电流,否则即发生“带负荷拉刀闸”的严重事故,此时产生的电弧不易熄灭,甚至造成“飞弧”〔相间或相对地经电弧短路〕,会损坏设备并严重危及人身安全,隔离开关通常与断路器配合使用。
隔离开关的作用1.隔离电源隔离开关的主要用途是保证检修时工作的安全。
在需要检修的部分和其它带电部分之间,用隔离开关构成足够大的明显可见的空气绝缘间隔。
隔离开关的断口在任何状态下都不能发生火花放电,因此它的断口耐压一般比其对地绝缘的耐压高出10%-15%。
必要时应在隔离开关上附设接地刀闸,供检修时接地用。
2.倒闸操作用隔离开关将电气设备或线路从一组母线切换到另一组母线上,投入备用母线或旁路母线以及改变运行方式,常用隔离开关配合断路器,进行电路的切换操作。
QS11:母线隔离开关;QS12:线路隔离开关断路器与隔离开关间的操作顺序:停电操作必须按照拉开断路器、负荷侧隔离开关、电源侧隔离开关的顺序依次操作,送电操作顺序与此相反;在操作隔离开关前,必须线检查断路器确实在分闸位置,在和断路器送电前,必须检查隔离开关在合闸位置,严防带负荷拉、合隔离开关。
3.分、合小电流隔离开关没有灭弧装置,不能开断或闭合负荷电流和短路电流,但是具有一定的分、合小电感电流和电容电流的能力。
分合电压互感器、避雷器电路;分合母线和直接与母线相连设备的电容电流;分合励磁电流小于2A的空载变压器〔电压35KV、容量为1000KV A及以下;电压110KV、容量3200KV A及以下〕;分合电容电流不超过5A的空载线路〔电压10KV、长度5km及以下的架空线路;电压35KV、长度10km及以下的架空线路〕。
详解10kV柱上开关(隔离、负荷、断路器及熔断器)⽤途与区别1、什么是柱上开关装于10kV架空配电线路中户外电杆上的开关,⽤于城郊及农村配电⽹中,⽤于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。
柱上开关⼀般由带传感器的开关本体+FTU(馈线⾃动化终端)组成。
下⾯介绍的开关都是柱上隔开开关。
2、柱上开关分类按开断能⼒分:a.柱上隔离开关:不能关合、开断正常负荷电流,有明显断⼝,⽤于隔离线路检修b.柱上负荷开关:能关合、承载、开断正常负荷电流(≤630A),能承载但不能开断故障电流的开关设备。
c.柱上断路器:能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。
d.柱上熔断器:有于分断短路电流,保护线路灭弧⽅式:真空灭弧,SF6灭弧,油灭弧(淘汰)灭弧⽅式绝缘⽅式:空⽓绝缘,SF6⽓体绝缘,复合绝缘,油绝缘(已淘汰)按所配控制器分为:按所配控制器分为a.分界型开关:内置零序互感器,具有零序保护功能,配负荷开关或断路器b.电压型负荷开关:可根据两侧线路电压变化来⾃动分合闸c.集中型负荷开关:不能主动开断短路电流的断路SF6绝缘⽓体是⼀种⽆⾊、⽆味、⽆毒的不易燃⽓体,⽽且具有卓越的电绝缘性和灭弧特性,密度为空⽓的5倍,不易泄露。
、柱上隔离开关隔离开关3、柱上柱上隔离开关,⼜称隔离⼑闸,是⼀种没灭弧装置的控制电器,其主要功能是隔离电源,以保证其它电⽓设备的安全检修,因此不允许带负荷操作。
但在⼀定条件下,允许接通或断开⼩功率电路。
是⾼压开关当中使⽤的最多也是最频繁的⼀个电器装置。
柱上隔离开关可⽤于线路设备的停电检修、故障查找、电缆试验、重构运⾏⽅式等,拉开柱上可靠的绝缘间隙,给予⼯作⼈员隔离开关可使需要检修的设备与其他正在运⾏线路隔离,建⽴可靠的绝缘间隙明显的断开标志,保证检修或试验⼯作的安全。
柱上隔离开关优点是造价低、简有可以看见的明显的断开标志单耐⽤。
⼀般作为加空线路与⽤户的产权分界开关,以及作为电缆线路与架空线路的分界开关,还可安装在线路联络负荷开关⼀侧或两侧,以⽅便故障查找、电缆试验和检修更换联络负荷开关等。
1. 什么叫断路器?它的作用是什么?与隔离开关有什么区别?答:高压断路器俗称开关,是电力系统中最重要的控制保护设备,它在电网中起两方面的作用:(1)在正常运行时,根据电网的需要,接通或断开电路的空载电流和负荷电流,这时起控制作用;(2)当电网发生故障时,高压断路器和保护装置及自动装置相配合,迅速自动地切断故障电流,将故障部分从电网中断开,保证电网无故障部分的安全运行,以减少停电范围,防止事故扩大,这时起保护作用。
断路器与隔离开关的区别是:(1)断路器装有消弧设备因而可切断负荷电流和故障电流,而隔离开关没有消弧设备,不可用它切断或投入一定容量以上的负荷电流和故障电流。
(2)断路器多为远距离电动控制操作,而隔离开关多为就地手动操作。
继电保护,自动装置等能和断路器配合工作。
2. 自动空气开关的原理是什么?答:自动空气开关的种类很多,构造各异,但其工作原理是一样的。
它们是由触头系统、灭弧系统、保护装置及传动机构等几部分组成。
触头系统由传动机构的搭钩闭合而接通电源与负荷,使电气设备正常运行。
过流线圈和负载电路串联,欠压线圈和负载电路并联。
正常运行时,过流线圈的磁力不足以吸合其衔铁,欠压线圈的磁力反而吸合其衔铁。
当因故障超过额定负载或短路使电流增大某一数值时,过流线圈立即吸合其衔铁,衔铁带动杠杆把搭钩顶开,使触头打开电路分断。
如由于某种原因使电压降低,欠压线圈吸力减小,衔铁被弹簧拉开,同样带动杠杆把搭钩顶开,使电路分断。
除此以外,还装有热继电器作为过载保护,当负荷过载时,由于双金属片弯曲,同样将搭钩顶开,使触头分断起过载保护作用。
3. 交流接触器每小时的操作次数为什么要加以限制?答:交流接触器(或其它电磁铁)的线圈在衔铁吸合前和吸合后外加电压是不变的。
但是在衔铁吸合前后的磁阻变化是很大的,在线圈通电的瞬间衔铁和铁芯的空气隙最大,磁阻也最大,线圈通电衔铁和铁芯闭合后,这时磁阻迅速减小。
因为励磁电流是随着磁阻变化而相应变化的,所以衔铁吸合前的电流将比吸合后的电流大几倍甚至十几倍。
