10kV 柱上真空断路器技术规范书单位：批准：审核：编制：年月1. 总则2. 引用标准3. 使用条件4. 技术参数5. 技术要求6. 附属设备技术参数及要求7. 质量保证及试验（监造）8. 供货商应提供的供货范围和技术文件9. 包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本技术规范书适用于10KV 线路户外柱上交流真空断路器，型号为ZW □—12/630 — ( 20〜25kA )带隔离刀闸，它提出了断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和相关标准的优质产品。

1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。

1.6 未尽事宜, 由买卖双方协商确定。

2 引用标准GB3ll.1 《高压输变电设备的绝缘配合》GBll022 《高压开关设备通用技术条件》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB3906 《3〜35KV 交流金属封闭开关设备》SD/T318 《高压开关柜闭锁装置技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》DL/T486 《交流高压隔离开关和接地开关订货技术条件》DL/T615 交流高压断路器参数选用导则》DL/T403《12Kv 〜40.5kV 高压真空断路器订货技术条件》3 、 使用条件安装场所： 户外 海拔高度 : 1000 米 最高温度： 40 C 最低温度：-40 C最大日平均温差：25 °C8度水平加速度不大于 0.2m/S 2 垂直加速度不大于 0.25m/S 24 、 技术参数 4.1 主要技术参数名称 单位 数据额定电压 kV 12额定电流 A 630额定频率Hz 501min 工频耐压（干试 / 湿试）kV42( 断口 49 ）/30污秽等级 ：4级空气相对湿度： 日平均相对湿度不大于 95 ％ 月平均相对湿度不大于 90 ％地震裂雷电冲击耐压（峰值）kV75( 断口85 ）额定短路开断电流HZ20额定峰值耐受电流kA50DL/T615 交流高压断路器参数选用导则》4S额定短时耐受电流kA20额定短路关合电流（峰值）kA50额定操作顺序分-0.3s-合分-180s-合分机械寿命次10000额定短路电流开断次数次30额定操作电压V220 （DC, AC）辅助回路额定电压V220（DC，AC）过电流脱扣器额定电流A5电流互感器变比A200/5，400/5，600/5 （保护级：3级，测量级：0.5级）操作方式弹簧操作（手动/电动）二次回路1min工频耐压kV 24.2断路器调整后达到的技术数据名称单位数据触头开距mm10 ±1触头超行程mm 2 ±0.5分闸速度m/s 1 ±0.3合闸速度m/s0.6 ±0.2触头合闸弹跳时间ms< 2相间中心距mm340 ±1.5三相分合闸不同期性ms< 2各相导电回路电阻卩Q< 60分闸时间ms < 45动触头允许磨损累计厚度mm 34.3操动机构主要技术数据5、技术要求5.1真空断路器的外壳应为不锈钢外壳。

云南电网公司二级物资招标采购2014年第一批10kV户外隔离开关（站用）技术规范书2013年12月前附表：货物供货一览表目录1 总则 (4)2. 技术特性要求 (6)3. 技术参数及使用条件 (9)4 试验 (11)5. 质量保证及管理 (11)6. 技术服务、设计联络、工厂检验和监造 (12)7. 包装及标志 (12)8 投标人响应部分 (14)附录A 项目单位提供的其他资料 (16)1 总则1.1.本技术规范书主要用于云南电网公司基建配网工程物资采购，10kV隔离开关（以下简称“设备”）的招标，包括隔离开关本体、操动机构及附件、传动部分的连接件（包括相间连杆及与操动机构间的连杆）、备品备件及专用工具等。

本技术规范书主要提出通用的技术要求，具体的交货期及交货目的地以商务合同为准。

1.2.投标方应按设备不同的电压等级、额定一次电流、额定短时耐受电流及接地方式等相关技术要求进行报价，投标方的报价应为单价，并应对报价的适用范围进行说明。

投标方中标后，采购方有权根据具体工程的需要对局部技术要求提出更改，若不涉及主要技术参数的修改，供货方不应对中标单价提出更改。

具体工程的技术要求以相应工程的技术协议为准。

1.3.投标方所生产的隔离开关必须是通过完善化技术审查的产品，并提供针对瓷瓶断裂、操作失灵、导电回路过热、锈蚀等易发故障进行的完善化技术措施证明。

1.4.本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应提供符合本规范书和国家标准的优质产品。

1.5.投标技术文件中应对投标产品的技术性能详细描述，提供不低于所供产品技术要求的全部型式试验报告，并提供对应招标技术规范书的技术偏差表，偏差表中未提及的条款，则视同完全同意本技术规范书的要求。

1.6.投标人或供货方 (包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。

城市开发过程中同步规划配套电力公共开闭所广东电网有限责任公司10kV户外开关箱技术规范书广东电网有限责任公司2016年1月目录目录................................................................................................................................... 错误!未指定书签。

1................................................................................................................................................................... 总则错误!未指定2.......................................................................................................................................................... 工作范围错误!未指定2.1范围和界限 .................................................................................................. 错误!未指定书签。

2.2服务范围 ....................................................................................................... 错误!未指定书签。

3........................................................................................................................................... 规范性引用文件错误!未指定4.......................................................................................................................................................... 使用条件错误!未指定4.1环境条件要求.............................................................................................. 错误!未指定书签。

高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。

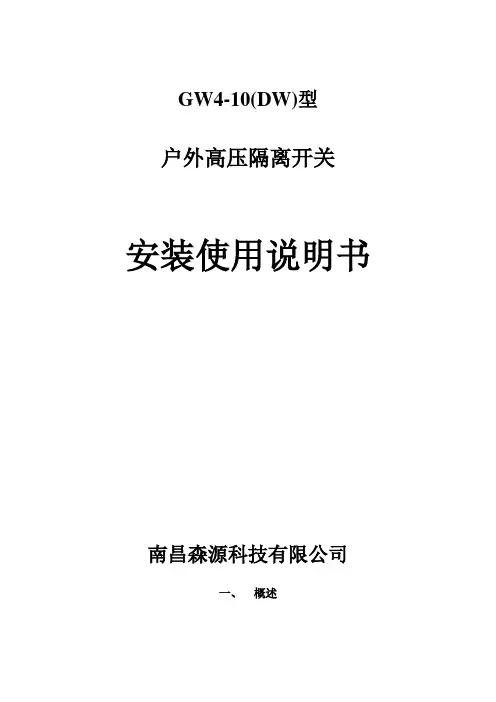

GW4-10(DW)型户外高压隔离开关安装使用说明书南昌森源科技有限公司一、概述GW4-10KV型户外高压隔离开关适用于装置在户外高压配电设备线路上,供线路在有电压无负载时，分合操动之用。

1、使用环境条件：（1）海拔高度不超过1000米；（2）周围介质温度不高于+40℃，不低于-30℃（注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64国家标准规定要求使用此种隔离开关；（3）无大量导电气体和尘埃以及无爆炸危险的场所；（4）风压不超过700Pa（相当于风速34m/s）。

2、技术参数：二、结构与动作原理本开关为双柱式结构制成单极型式，借助联杆组成三极联动的隔离开关，但也可单极出厂，单极使用。

GW4-10KV型户外隔离开关的结构(见图1)由底座、支柱瓷绝缘子及导电部分等组成，GW4-10DKV型户外隔离开关的结构（见图3）由底座、支柱瓷绝缘子、导电部分及接地部分等组成。

每极有两个瓷柱，一个瓷柱装在底座一端轴承上，另一个瓷柱固定在底座的另一端，作水平旋转。

其导电部分采用闸刀插入式结构分成两半，分别固定在两个瓷柱的顶端，作水平分合闸运动。

触头接触地方在两个瓷柱的中间，当操动机构操动时，装在底座轴承上一端的瓷柱及导电体转动91°，另一端固定，闸刀便向同一侧方向断开或闭合。

接地型开关当闸刀断开或闭合时，接地连杆同时联动接地部位闭合或断开。

三、安装与调整本开关只适用于水平安装，安装前要对开关和操作机构进行检查（转动是否灵活、紧固件是否松动、分合位置是否正确等）。

安装顺序可参照如下：1、将每极开关固定在水平基础上，底座间互相平行。

2、GW4-10KV型按图2所示，GW4-10DKV型按图4所示。

将三极联动杆装好，使三极开关导电闸刀合闸时能同时接触，误差不超过3毫米。

GW4-10DKV型开关还需调整接地联杆，使闸刀闭合或断开时，接地部位能同进断开或闭合。

3、操作机构一般安装在中间极下面（也可安装在边极），安装操作机构时，将机构手柄调至合闸位置，然后用钢管（用户自备）将开关底座上的转轴和机构手柄上的转轴连接起来，调整至中心线成一直线将机构固定好，并在连接处配钻圆锥销孔，打入圆锥销坚固。

10kv户外高压隔离开关10kV户外高压隔离开关一、引言10kV户外高压隔离开关是电力系统中的重要组成部分，用于隔离和切断电力设备电源。

本文将介绍10kV户外高压隔离开关的定义、作用、结构、工作原理、安装注意事项以及维护保养方法。

二、定义10kV户外高压隔离开关是指在10kV电力系统中，用于切断电路和电气设备电源，并确保电器设备处于安全隔离状态的开关装置。

它具有隔离功能，可以在电气设备维护、检修或故障处理时切断电源，保障维修人员的安全。

三、作用10kV户外高压隔离开关主要用于以下几个方面：1. 隔离电源：当需要对电气设备进行维修、检修或故障处理时，可以切断电源，确保维修人员的安全。

2. 保护设备：在电力系统中，当电气设备出现故障时，可以迅速切断电气设备和电源之间的连接，确保故障不会传导到其他设备。

3. 检修电流变压器：在电力系统中，需要对电流变压器进行检修、维护和校准时，可以使用10kV户外高压隔离开关切断变压器与电源之间的连接。

四、结构10kV户外高压隔离开关一般由隔离刀闸、绝缘支撑结构、操作机构和接地刀闸等部件组成。

其中，隔离刀闸用于切断电气设备与电源之间的连接，绝缘支撑结构用于支撑和固定隔离刀闸，操作机构用于进行手动或电动操作，而接地刀闸用于确保设备处于安全的接地状态。

五、工作原理10kV户外高压隔离开关的工作原理是通过手动或电动操作，控制隔离刀闸的闭合和断开，以实现对电气设备和电源之间的连接与隔离。

当隔离刀闸处于闭合状态时，电气设备和电源相连通；当隔离刀闸处于断开状态时，电气设备与电源被隔离。

六、安装注意事项1. 安装位置选择：10kV户外高压隔离开关应安装在通风良好、湿度低、无腐蚀性气体和易燃物质的区域。

2. 固定支架：安装前应确保支架结构牢固可靠，能够承受开关的重量和冲击力。

3. 接地：确保10kV户外高压隔离开关的接地可靠，以保证设备运行安全。

4. 连接线路：根据设计要求，确保连接线路正确安装并可靠接地。

概述:有机复合绝缘高压隔离开关，适用于相应电压品级及电流负荷的电力系统中作输配线路及电器设备接通或断开之用，以便于电力系统停电或检修，保障检修工作人员的安全用途及利用范围：HGW9系列户外高压隔离开关（以下简称隔离开关）用于单相或三相交流50HZ，额定电压10~15kV，额定电流200~100A的电力系统中，作为有电压无负载时分合电路和过载保护之用。

其利用地址环境的条件如下：1、户外；2、环境温度: +400C;3、海拔高度不超过4000m；4、最大风速不超过35m/s；5、3级及以下污秽地区；6、地震烈度不超过8级。

技术参数表：结构与原理：隔离开关由底座、支柱绝缘子、导电部份和保险钩等部份组成。

触刀上装有保险钩，合闸后即自行闭锁，不会因自重或电动力的作用而自行分闸，隔离开关用钩棒进行分、合闸操作。

隔离开关的支柱绝缘子采用有机硅复合绝缘材料整体模压一次成型，除一般隔离开关的共同特性外，还具有外形美观、体积小、重量轻、抗老化、耐污秽特性好、安装运输无破损等优点，可以大大提高系统运行的安全可靠性。

以上是HGW9-10kV隔离开关详细信息，若是您对HGW9-10kV隔离开关的价钱、厂家、型号、图片有什么疑问，请联系咱们获取HGW9-10kV隔离开关的最新信息。

10kV交流高压户外隔离开关技术规范书工程项目：广西电网公司年月目录1总则2利用环境条件3技术参数和要求4实验5供货范围6技术资料和图纸交付进度7运输要求8技术服务1总则本设备技术规范书适用于10kV系统户外隔离开关和接地开关，本技术规范书提出了该产品的功能设计、结构、性能、和实验等方面的技术要求。

需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套知足本规范书和现行有关标准要求的高质量产品及其相应服务。

若是供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全知足本规范书的要求。

一、10KV户内高压隔离开关《GN22-10／3150A》称说明概述10KV户内高压隔离开关《GN22-10／3150A》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《GN22-10／3150A》适于重合闸操作并有极高的操作可靠性与使用寿命。

《GN22-10／3150A》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《GN22-10／3150A》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《GN22-10／3150A》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、《GN22-10／3150A》选型用户可根据被保护对象选用不同型号的《GN22-10／3150A》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《GN22-10／3150A》10KV户内高压隔离开关》五、《GN22-10／3150A》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《GN22-10／3150A》端子间的工频电压不超过《GN22-10／3150A》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.《GN22-10／3150A》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

《GN22-10。
