刀闸和隔离开关

隔离开关的结构类型
隔离开关的结构类型有以下几种：
1. 刀闸式隔离开关：刀闸式隔离开关是一种常见的结构类型。

它包括固定触头和可移动触头，通过移动触头与固定触头的接触和脱离来实现切断电路的目的。

2. 外置式隔离开关：外置式隔离开关是将开关装在一个外置的外壳中，通过旋转、抽出或者脱落外壳来实现开关的动作。

3. 固定式隔离开关：固定式隔离开关是将开关直接安装在电路中，没有外壳。

4. 弹簧式隔离开关：弹簧式隔离开关使用弹簧来保持触头的接触状态，当需要断开电路时，释放弹簧的力使触头脱离。

这些是隔离开关的常见结构类型，具体的应用和选择需要根据实际需求和电气系统的要求来确定。

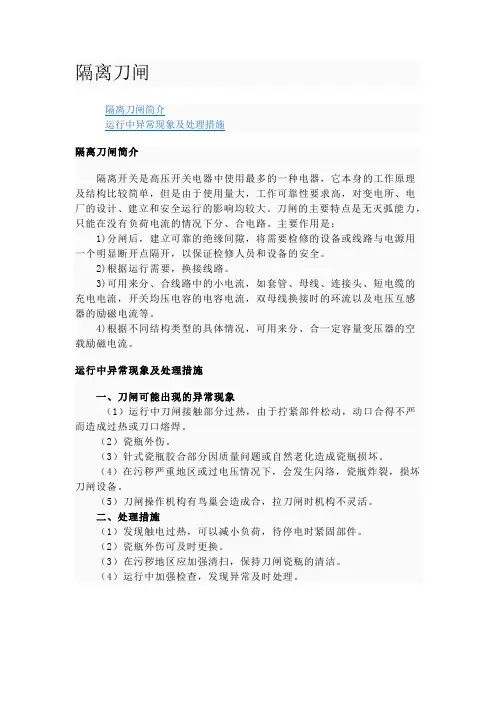

隔离刀闸
隔离刀闸简介
隔离开关是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

主要作用是：
1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2)根据运行需要，换接线路。

3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

运行中异常现象及处理措施
一、刀闸可能出现的异常现象
（1）运行中刀闸接触部分过热，由于拧紧部件松动，动口合得不严而造成过热或刀口熔焊。

（2）瓷瓶外伤。

（3）针式瓷瓶胶合部分因质量问题或自然老化造成瓷瓶损坏。

（4）在污秽严重地区或过电压情况下，会发生闪络，瓷瓶炸裂，损坏刀闸设备。

（5）刀闸操作机构有鸟巢会造成合，拉刀闸时机构不灵活。

二、处理措施
（1）发现触电过热，可以减小负荷，待停电时紧固部件。

（2）瓷瓶外伤可及时更换。

（3）在污秽地区应加强清扫，保持刀闸瓷瓶的清洁。

（4）运行中加强检查，发现异常及时处理。

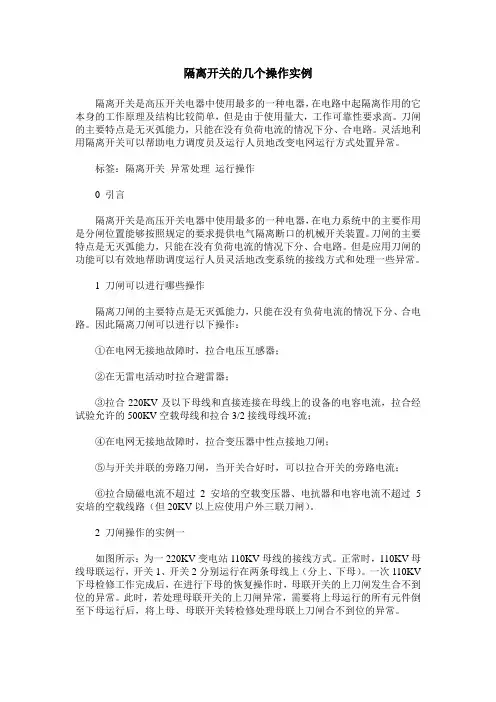

隔离开关的几个操作实例隔离开关是高压开关电器中使用最多的一种电器，在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

灵活地利用隔离开关可以帮助电力调度员及运行人员地改变电网运行方式处置异常。

标签：隔离开关异常处理运行操作0 引言隔离开关是高压开关电器中使用最多的一种电器，在电力系统中的主要作用是分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

但是应用刀闸的功能可以有效地帮助调度运行人员灵活地改变系统的接线方式和处理一些异常。

1 刀闸可以进行哪些操作隔离刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

因此隔离刀闸可以进行以下操作：①在电网无接地故障时，拉合电压互感器；②在无雷电活动时拉合避雷器；③拉合220KV及以下母线和直接连接在母线上的设备的电容电流，拉合经试验允许的500KV空载母线和拉合3/2接线母线环流；④在电网无接地故障时，拉合变压器中性点接地刀闸；⑤与开关并联的旁路刀闸，当开关合好时，可以拉合开关的旁路电流；⑥拉合励磁电流不超过2安培的空载变压器、电抗器和电容电流不超过5安培的空载线路（但20KV以上应使用户外三联刀闸）。

2 刀闸操作的实例一如图所示：为一220KV变电站110KV母线的接线方式。

正常时，110KV母线母联运行，开关1、开关2分别运行在两条母线上（分上、下母）。

一次110KV 下母检修工作完成后，在进行下母的恢复操作时，母联开关的上刀闸发生合不到位的异常。

此时，若处理母联开关的上刀闸异常，需要将上母运行的所有元件倒至下母运行后，将上母、母联开关转检修处理母联上刀闸合不到位的异常。

危险点：由于母联开关不能投运，导致110KV下母不能按期投运，上母运行的所有元件不能及时倒至下母运行，处理母联开关的上刀闸的异常。

隔离开关操作重点要防止带负荷拉、合刀闸，防止带接地合刀闸。

正确的操作顺序是：
送电操作顺序，检查断路器在开位，先合母线（电源）侧刀闸，再合线路（负荷）侧刀闸，最后合断路器。

停电操作顺序，先拉开断路器，检查断路器确在开位，再拉开线路（负荷）侧刀闸，最后拉开母线（电源）侧刀闸。

还可以用刀闸进行倒母线操作（等电位操作）。

1.隔离开关必须在不带负荷或负荷在隔离开关允许的范围内时才能进行操作。

即隔离开关操作时断路器必须在断开状态。

2.操作时先拔定位销，分合闸动作要果断、迅速，终了时不要用力过猛，操作完成后一定要用定位销锁住，并目测动触头位置是否符合要求。

3.若发生带负荷切投隔离开关的误操作，则要冷静以避免发生反方向的误操作。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

隔离开关、负荷开关、空气开关的概念梳理
隔离开关（俗称“刀闸”），在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

隔离开关没有过载、短路保护功能，无法分断故障电流，无灭弧装置。

只能在没有负荷电流的情况下分、合电路（即断开和接通系统空载电流），不能带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

在检修中作为系统明显断开点，以保证检修人员的安全。

断路器，可以分断故障电流，带有灭弧装置，可以用来频繁开断负荷电路。

负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，可以多次但不常开断负荷电路，带有热脱扣器的负荷开关具有过载保护性能，但负荷开关都不能自动切断短路电流。

负荷开关在断开位置时，像隔离开关一样有明显的断开点。

空气开关，即空气断路器，是低压断路器的一种，因为它的触点直接在普通空气中工作，绝缘介质是空气，因此叫做空气开关。

同样道理，触点在真空条件下工作的就是真空断路器。

过载长延时、短路短延时、短路瞬时脱扣电流。

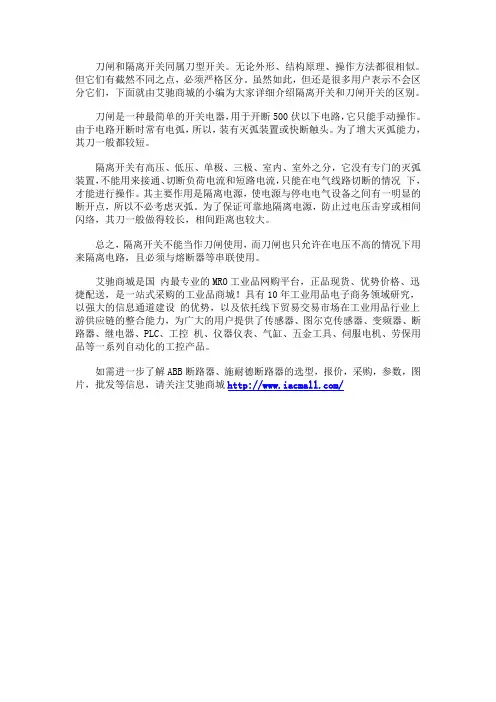

刀闸和隔离开关同属刀型开关。

无论外形、结构原理、操作方法都很相似。

但它们有截然不同之点，必须严格区分。

虽然如此，但还是很多用户表示不会区分它们，下面就由艾驰商城的小编为大家详细介绍隔离开关和刀闸开关的区别。

刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。

由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。

为了增大灭弧能力，其刀一般都较短。

隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况下，才能进行操作。

其主要作用是隔离电源，使电源与停电电气设备之间有一明显的断开点，所以不必考虑灭弧。

为了保证可靠地隔离电源，防止过电压击穿或相间闪络，其刀一般做得较长，相间距离也较大。

总之，隔离开关不能当作刀闸使用，而刀闸也只允许在电压不高的情况下用来隔离电路，且必须与熔断器等串联使用。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

隔离开关又叫隔离刀闸，它的作用是：
（1）保证在检修或备用的电气设备与其它正常运行的电气设备隔离，并给工作人员以明显的可见断点，从而保证检修工作中的安全。

（2）与断路器配合，改变运行接线方式。

（3）切、合小电流电路。

隔离开关没有任何灭弧装置，故灭弧能力差。

因此不准带负荷拉、合刀闸。

隔离开关常与断路器配合使用，断路器切合负荷，隔离开关切断电源。

这样在操作上就必须严格遵守操作顺序。

隔离开关可以单独操作下列设备：
（1）拉合空载母线的电容电流。

（2）拉合正在运行的电压互感器和避雷器。

（3）拉合励磁电流不超过5A的空载变压器。

（4）拉合电容电流不超过5A的空载线路。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

隔离开关隔离开关俗称“刀闸”，是一种结构比较简单的开关电器，但也是是电网中重要的高压开关之一。

它由操作机构驱动本体刀闸进行分、合。

分闸后形成明显的电路断开点。

一般隔离开关只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。

它没有专门的灭弧装置，所以它既不能断开正常负荷电流，更不能断开短路电流，否则即发生“带负荷拉刀闸”的严重事故，此时产生的电弧不易熄灭，甚至造成“飞弧”〔相间或相对地经电弧短路〕，会损坏设备并严重危及人身安全，隔离开关通常与断路器配合使用。

隔离开关的作用1.隔离电源隔离开关的主要用途是保证检修时工作的安全。

在需要检修的部分和其它带电部分之间，用隔离开关构成足够大的明显可见的空气绝缘间隔。

隔离开关的断口在任何状态下都不能发生火花放电，因此它的断口耐压一般比其对地绝缘的耐压高出10%-15%。

必要时应在隔离开关上附设接地刀闸，供检修时接地用。

2.倒闸操作用隔离开关将电气设备或线路从一组母线切换到另一组母线上，投入备用母线或旁路母线以及改变运行方式，常用隔离开关配合断路器，进行电路的切换操作。

QS11：母线隔离开关；QS12：线路隔离开关断路器与隔离开关间的操作顺序：停电操作必须按照拉开断路器、负荷侧隔离开关、电源侧隔离开关的顺序依次操作，送电操作顺序与此相反；在操作隔离开关前，必须线检查断路器确实在分闸位置，在和断路器送电前，必须检查隔离开关在合闸位置，严防带负荷拉、合隔离开关。

3.分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流，但是具有一定的分、合小电感电流和电容电流的能力。

分合电压互感器、避雷器电路；分合母线和直接与母线相连设备的电容电流；分合励磁电流小于2A的空载变压器〔电压35KV、容量为1000KV A及以下；电压110KV、容量3200KV A及以下〕；分合电容电流不超过5A的空载线路〔电压10KV、长度5km及以下的架空线路；电压35KV、长度10km及以下的架空线路〕。

隔离开关的作用及操作注意事项（一）离开关的作用隔离开关是高压开关的一种，因为没有专门的灭弧装置，所以不能切断负荷电流和短路电流, 一般与断路器配合使。

隔离开关的作用：1、隔离电源:将需要检修的电气设备用隔离开关与电网的带电部分可靠的隔离，使被检修的电气设备与电源有明显的断开点，以保证检修工作的安全。

2、改变运行方式进行倒闸操作：如在双母线运行的电路中，可以利用隔离开关将设备或线路从一组母线切换到另一组母线上去。

3、接通和切断小电流电路。

（二）隔离刀闸操作注意事项1、允许用刀闸进行下列操作：（1 ）拉合无故障的电压互感器和避雷器；（2）拉合母线和直接连接载母线上设备的电容电流；（3）拉合变压器中性点地刀；（4）与断路器并联的旁路刀闸，当断路器载合闸位置时，可拉合断路器的旁路电流；（5）拉合励磁电流不超过2A的空载变压器和电容电流不超过5A的无负荷线路，但当电压为20kV以上时，应使用户外垂直分合式的三联刀闸；（6）用户外三联动隔离开关可合电压10kV以下、电流15A以下的负荷电流；（7）拉合电压10kV及以下，电流70A以下的环路均衡电流;（8）超过上述限额，应根据现场试验或系统运行经验，并经生技部批准。

2、禁止用刀闸进行下列操作：（1）当断路器载合入时，用刀闸接通或断开负荷电流；（2）系统发生一相接地时，用刀闸断开故障点的接地电流；（3）拉合规程允许操作范围外的变压器环路或系统环路；（4）载双母线中，当母联断路器断开母线运行时，用母线刀闸将电压不相等的两母线系统并列或解列；（5）双母线的倒母线操作，应按规定投退合转换有关线路保护及母差保护，先使母联开关及其两侧刀闸处于合闸位置，并将母联开关操作保险取下；母差保护由于实现了自动切换，所有每操作一步母线刀闸，必须检查互联信号，各母线刀闸切换继电器的指示信号，并与一次状态赌赢，否则不能进行下一步操作；（6）拉合隔离开关时，断路器必须在断开位置，并经核对名称和编号无误后，方可操作；双母线和带旁路母线的接线，还应检查有关母线刀闸的位置，以防误操作，拉合隔离刀闸前，还必须拉开断路器的合闸电源保险。

对110kV线路隔离开关与接地刀闸连锁故障的探讨叶彬彬发表时间：2018-05-10T15:55:30.650Z 来源：《电力设备》2017年第35期作者：叶彬彬[导读] 摘要：近年来，110kV线路接地刀闸极易发生连锁故障，这不仅会影响线路运行的稳定性，而且还会增加线路运行风险，威胁运行人员的生命安全，不利于充分发挥110kV线路的应用优势。

(国网福州供电公司变电检修室变电检修一班福建福州 350100) 摘要：近年来，110kV线路接地刀闸极易发生连锁故障，这不仅会影响线路运行的稳定性，而且还会增加线路运行风险，威胁运行人员的生命安全，不利于充分发挥110kV线路的应用优势。

本文通过介绍故障事件，对其进行故障检查，然后在分析防误逻辑的基础上总结常见问题，并提出故障处理的有效对策。

关键词：110kV线路；隔离开关；接地刀闸；连锁；故障前言：110kV变电站运行效果直接影响我国社会稳定性，但这类变电站线路极易发生故障，常见故障多为接地刀闸连锁故障，即刀闸部件常因形状改变、完整性被破坏而影响线路稳定运行，面对这种情况，提出故障处理的意见，希望能够降低这类故障发生几率。

由此可见，本文探究该论题是十分重要的，并且论题探究的现实意义较显著。

1故障事件本文以某110kV变电站为例，观察并记录线路隔离开关的工作情况，全面了解接地刀闸是否与IES600在位置上良好对应，观察了解可知，位置对应效果较差，即机构箱和端子箱只能手动合闸，同时，隔离开关和操作合闸也不能通过电动操作完成，仍以手动操作为主。

2基本检查2.1检查位置故障检查的过程中，应先将110kV间隔接地刀闸（1636）机构的外壳依次拆分，然后将单元间隔的隔离开关（1633）按照正确拆分顺序依次打开，拆分工作完成后，比较、分析接地刀闸转轴状态，以及开关接触的紧密性。

2.2检查结果检查可知，上述两种类型的接地刀闸存在一定差异在接点通断方式方面，并且二者通断方式完全对立，经分析可知，隔离开关（1633）进行切换时遇到了一定阻力，切换工作未能达到所要求的切换标准。
