隔离开关和刀开关的区别

6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。

高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。

低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。

另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。

2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

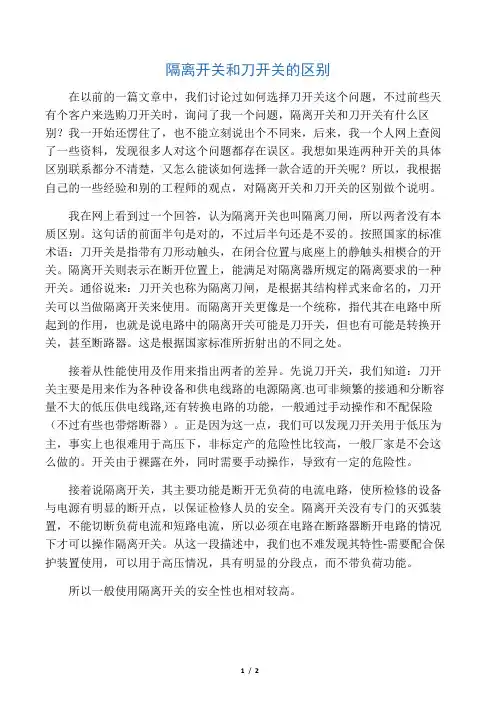

隔离开关和刀开关的区别在以前的一篇文章中，我们讨论过如何选择刀开关这个问题，不过前些天有个客户来选购刀开关时，询问了我一个问题，隔离开关和刀开关有什么区别？我一开始还愣住了，也不能立刻说出个不同来，后来，我一个人网上查阅了一些资料，发现很多人对这个问题都存在误区。

我想如果连两种开关的具体区别联系都分不清楚，又怎么能谈如何选择一款合适的开关呢？所以，我根据自己的一些经验和别的工程师的观点，对隔离开关和刀开关的区别做个说明。

我在网上看到过一个回答，认为隔离开关也叫隔离刀闸，所以两者没有本质区别。

这句话的前面半句是对的，不过后半句还是不妥的。

按照国家的标准术语：刀开关是指带有刀形动触头，在闭合位置与底座上的静触头相楔合的开关。

隔离开关则表示在断开位置上，能满足对隔离器所规定的隔离要求的一种开关。

通俗说来：刀开关也称为隔离刀闸，是根据其结构样式来命名的，刀开关可以当做隔离开关来使用。

而隔离开关更像是一个统称，指代其在电路中所起到的作用，也就是说电路中的隔离开关可能是刀开关，但也有可能是转换开关，甚至断路器。

这是根据国家标准所折射出的不同之处。

接着从性能使用及作用来指出两者的差异。

先说刀开关，我们知道：刀开关主要是用来作为各种设备和供电线路的电源隔离.也可非频繁的接通和分断容量不大的低压供电线路,还有转换电路的功能，一般通过手动操作和不配保险（不过有些也带熔断器）。

正是因为这一点，我们可以发现刀开关用于低压为主，事实上也很难用于高压下，非标定产的危险性比较高，一般厂家是不会这么做的。

开关由于裸露在外，同时需要手动操作，导致有一定的危险性。

接着说隔离开关，其主要功能是断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全。

隔离开关没有专门的灭弧装置，不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

从这一段描述中，我们也不难发现其特性-需要配合保护装置使用，可以用于高压情况，具有明显的分段点，而不带负荷功能。

隔离开关的类型
隔离开关是一种用来隔离电路的电器设备，通常用于电气维修、安全检修等场合。

根据其不同的结构和功能，可以分为多种类型。

下面将介绍几种常见的隔离开关类型。

1.刀形隔离开关
刀形隔离开关是最常见的一种类型，其外形类似于一把刀子，可以通过手动操作来打开或关闭电路。

刀形隔离开关通常用于低压电路中，具有结构简单、操作方便的特点，广泛应用于各种电气设备中。

2.旋钮式隔离开关
旋钮式隔离开关是一种通过旋钮来实现开关动作的设备，通常用于需要频繁操作的场合。

旋钮式隔离开关具有手感好、操作精准的特点，适用于一些对操作精度要求较高的电气设备中。

3.拉杆式隔离开关
拉杆式隔离开关是一种通过拉动杆来实现开关动作的设备，通常用于需要远距离操作的场合。

拉杆式隔离开关具有操作力度大、稳定可靠的特点，适用于一些需要远程控制的电气设备中。

4.按钮式隔离开关
按钮式隔离开关是一种通过按压按钮来实现开关动作的设备，通常用于需要一次性操作的场合。

按钮式隔离开关具有按压舒适、动作快速的特点，适用于一些需要频繁开关的电气设备中。

5.触摸式隔离开关
触摸式隔离开关是一种通过触摸操作来实现开关动作的设备，通常用于一些对卫生要求较高的场合。

触摸式隔离开关具有无需物理操作、清洁方便的特点，适用于一些对操作环境要求苛刻的电气设备中。

总的来说，隔离开关类型繁多，不同类型的隔离开关在不同场合有着各自的优势和适用性。

在选择隔离开关时，需要根据具体的使用需求和环境条件来进行合理的选择，以确保电路的安全可靠运行。

希望本文对隔离开关类型有所了解，能够帮助读者更好地选择和使用隔离开关。

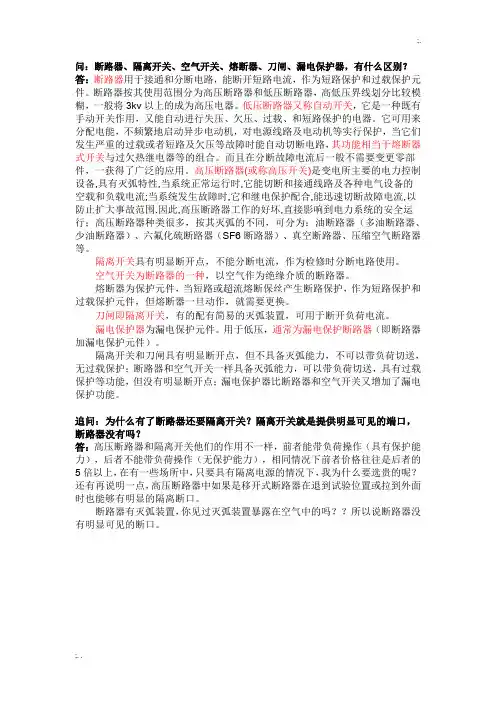

;.问：断路器、隔离开关、空气开关、熔断器、刀闸、漏电保护器，有什么区别？答：断路器用于接通和分断电路，能断开短路电流，作为短路保护和过载保护元件。

断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kv以上的成为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。

高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。

隔离开关具有明显断开点，不能分断电流，作为检修时分断电路使用。

空气开关为断路器的一种，以空气作为绝缘介质的断路器。

熔断器为保护元件，当短路或超流熔断保丝产生断路保护，作为短路保护和过载保护元件，但熔断器一旦动作，就需要更换。

刀闸即隔离开关，有的配有简易的灭弧装置，可用于断开负荷电流。

漏电保护器为漏电保护元件。

用于低压，通常为漏电保护断路器（即断路器加漏电保护元件）。

隔离开关和刀闸具有明显断开点，但不具备灭弧能力，不可以带负荷切送，无过载保护；断路器和空气开关一样具备灭弧能力，可以带负荷切送，具有过载保护等功能，但没有明显断开点；漏电保护器比断路器和空气开关又增加了漏电保护功能。

追问：为什么有了断路器还要隔离开关？隔离开关就是提供明显可见的端口，断路器没有吗？答：高压断路器和隔离开关他们的作用不一样，前者能带负荷操作（具有保护能力），后者不能带负荷操作（无保护能力），相同情况下前者价格往往是后者的5倍以上，在有一些场所中，只要具有隔离电源的情况下，我为什么要选贵的呢？还有再说明一点，高压断路器中如果是移开式断路器在退到试验位置或拉到外面时也能够有明显的隔离断口。

隔离开关(刀闸)的用途什么是隔离开关(刀闸)隔离开关(刀闸)是一种用于切断电路的安全开关。

与普通开关相比，隔离开关(刀闸)的切断能力更加可靠，通常用于高压电路中，保证操作人员的安全。

隔离开关(刀闸)可以切断电路，将电源与待切断电设备隔离，以方便进行维护及检修工作。

同时，在连接和断开的过程中，隔离开关(刀闸)不会出现明火或弧光，并且使电路分开，以防止电流向电器或其他设备流动。

在电路进行维护及检修工作时，隔离开关(刀闸)具有安全可靠和操作方便的特点。

隔离开关(刀闸)的分类隔离开关(刀闸)可以根据其功能及安装位置分为不同的类型，常见的有：•主隔离开关：主要用于分开高压电源及待切断电设备•分段隔离开关：用于分离电路中的一些部分，便于检修及调试•支路隔离开关：用于单个支路与总电路的连接及断开•旁路隔离开关：为总电路提供临时通道，以便在检修或故障修复期间能够对电路进行操作而不影响工作隔离开关(刀闸)的主要功能隔离电源隔离开关(刀闸)的一个主要功能是分离高压电源和待切断电设备，以避免电流的流动。

当需要进行维修、检修和保养工作时，隔离开关(刀闸)可切断高压电源，将电路安全地与待操作设备分离，避免无意中触摸高压电源。

保护设备隔离开关(刀闸)还可以对设备进行保护。

在故障发生时，可以迅速地将电路切断，以防止电流流入设备并更好地进行维修。

它可以隔离故障电器，以免影响其他电器的工作。

安全操作隔离开关(刀闸)的一个主要作用是防止电弧和电火花的形成。

当隔离开关(刀闸)被断开时，由于其结构设计，可以防止电弧和电火花的形成，保护工作人员的安全。

隔离开关(刀闸)的操作非常简单，需要用手动或机械手动的方式控制。

降低压强高压设备需要将其电压从超过10千伏的高电压降低到较低的电压，以供行业或家庭使用。

隔离开关(刀闸)可以将电压降至安全范围，以便在可控的范围内工作。

隔离开关(刀闸)的注意事项为了确保使用隔离开关(刀闸)的安全性，并且延长其使用寿命，需要注意以下事项：•零部件应确保正确安裝•必须正确认识闸刀构造，防止误动操作•操作人员应经过专业培训，熟练掌握操作技巧•在操作过程中，必须保持设备的清洁•需要定期对隔离开关(刀闸)进行巡检，及时发现并解决问题结论隔离开关(刀闸)在高压电路系统中稳定地运行，能够防止电梯和伤害，可以切断电源，确保安全，保护设备，为工作提供保障。

常用的低压电器有以下几种：

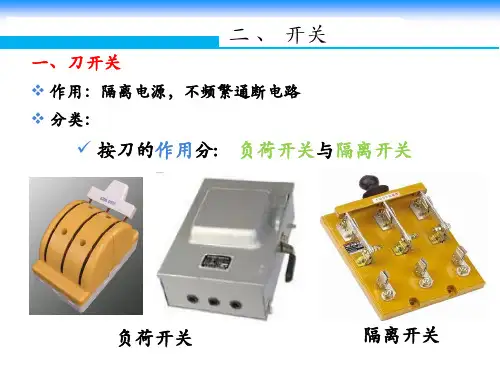

1. 刀开关：又称闸刀开关或隔离开关，是手控电器中最简单而使用又较广泛的一种低压电器。

2. 熔断器：也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。

熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

3. 低压断路器：曾称自动开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电等。

4. 接触器：是一种用于控制电路中远距离操作的开关设备，具有较大的电流和功率，主要用于接通和分断电路。

5. 继电器：是一种利用电磁原理来控制电路的开关元件，具有体积小、结构简单、可靠性高等特点。

继电器广泛应用于自动控制、信号传输和测量等电路中。

6. 主令电器：是一种在工业自动化控制中实现程序控制的开关元件，具有多个触点，可以控制多个电路的通断。

7. 低压配电箱：用于电能的输送和分配，包括各种开关、保护装置和终端、插座等。

8. 自动电器：通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器。

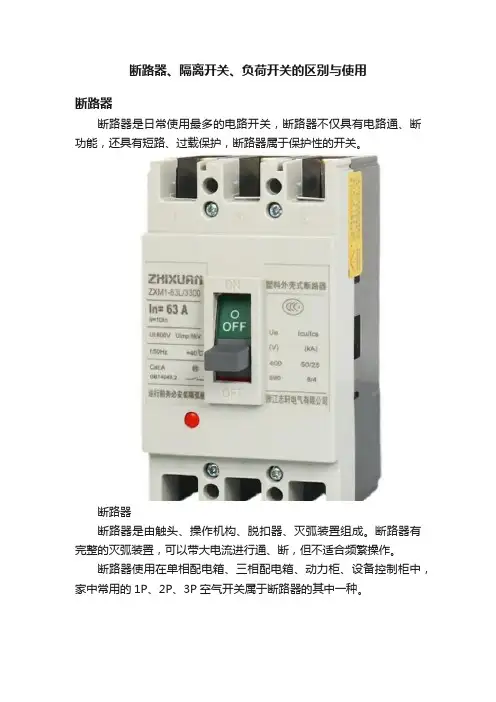

断路器、隔离开关、负荷开关的区别与使用断路器断路器是日常使用最多的电路开关，断路器不仅具有电路通、断功能，还具有短路、过载保护，断路器属于保护性的开关。

断路器断路器是由触头、操作机构、脱扣器、灭弧装置组成。

断路器有完整的灭弧装置，可以带大电流进行通、断，但不适合频繁操作。

断路器使用在单相配电箱、三相配电箱、动力柜、设备控制柜中，家中常用的1P、2P、3P空气开关属于断路器的其中一种。

配电箱隔离开关隔离开关又称刀开关，用于接通、分断电源，倒闸操作。

隔离开关没有灭弧装置，不适合通、断大电流，最大可以通、断5A以下的电流。

隔离开关通、断时应迅速以减少电弧的产生。

隔离开关隔离开关的作用是关闭电源时，有明显的断开点，检修电路时，保障作业人员的安全。

动力柜隔离开关安装在动力柜的上，隔离开关输入端接进线电源，隔离开关的下端连接断路器。

动力柜内通电、断电顺序。

断电时，先断断路器（先分闸时电流大），再断隔离开关（后分闸时电流小）。

通电时，先合隔离开关（先合闸时电流小），再合断路器（后合闸时电流大）。

负荷开关负荷开关具有简单的灭弧装置，可以带负载、大电流通、断。

但不具备过载、短路保护。

负荷开关负荷开关通常作为设备总电源开关，负荷开关操作手柄安装在设备控制柜的表面。

方便设备通电、断电，负荷开关的输出端与断路器连接。

断路器有完整的灭弧装置，可以带大电流通电、断电，有过载、短路保护。

隔离开关无灭弧装置，不可以带大电流通电、断电，无保护功能。

用于接通、分断电源，断电时有明显断点。

负荷开关有简单的灭弧装置，可以通、断大电流，无保护功能，用于设备的通电、断电。

隔离开关与负荷开关在使用中都需与断路器一起搭配使用。

以上三种开关都属于低压开关。

隔离开关的工作原理-隔离开关和断路器的区别隔离开关的简介隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的。

它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关（俗称刀闸），一般指的是高压隔离开关，即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设备将线路断开后再操作。

一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。

隔离开关的工作原理一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓带负荷拉隔离开关的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

断路器、隔离开关、负荷开关的区别与使用断路器断路器是日常使用最多的电路开关，断路器不仅具有电路通、断功能，还具有短路、过载保护，断路器属于保护性的开关。

断路器断路器是由触头、操作机构、脱扣器、灭弧装置组成。

断路器有完整的灭弧装置，可以带大电流进行通、断，但不适合频繁操作。

断路器使用在单相配电箱、三相配电箱、动力柜、设备控制柜中，家中常用的1P、2P、3P空气开关属于断路器的其中一种。

配电箱隔离开关隔离开关又称刀开关，用于接通、分断电源，倒闸操作。

隔离开关没有灭弧装置，不适合通、断大电流，最大可以通、断5A以下的电流。

隔离开关通、断时应迅速以减少电弧的产生。

隔离开关隔离开关的作用是关闭电源时，有明显的断开点，检修电路时，保障作业人员的安全。

动力柜隔离开关安装在动力柜的上，隔离开关输入端接进线电源，隔离开关的下端连接断路器。

动力柜内通电、断电顺序。

断电时，先断断路器（先分闸时电流大），再断隔离开关（后分闸时电流小）。

通电时，先合隔离开关（先合闸时电流小），再合断路器（后合闸时电流大）。

负荷开关负荷开关具有简单的灭弧装置，可以带负载、大电流通、断。

但不具备过载、短路保护。

负荷开关负荷开关通常作为设备总电源开关，负荷开关操作手柄安装在设备控制柜的表面。

方便设备通电、断电，负荷开关的输出端与断路器连接。

断路器有完整的灭弧装置，可以带大电流通电、断电，有过载、短路保护。

隔离开关无灭弧装置，不可以带大电流通电、断电，无保护功能。

用于接通、分断电源，断电时有明显断点。

负荷开关有简单的灭弧装置，可以通、断大电流，无保护功能，用于设备的通电、断电。

隔离开关与负荷开关在使用中都需与断路器一起搭配使用。

以上三种开关都属于低压开关。

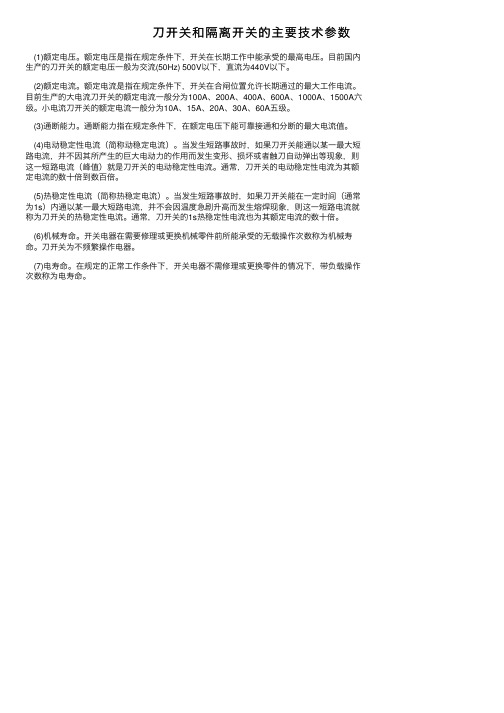

⼑开关和隔离开关的主要技术参数
(1)额定电压。

额定电压是指在规定条件下，开关在长期⼯作中能承受的最⾼电压。

⽬前国内⽣产的⼑开关的额定电压⼀般为交流(50Hz) 500V以下，直流为440V以下。

(2)额定电流。

额定电流是指在规定条件下，开关在合闸位置允许长期通过的最⼤⼯作电流。

⽬前⽣产的⼤电流⼑开关的额定电流⼀般分为100A、200A、400A、600A、1000A、1500A六级。

⼩电流⼑开关的额定电流⼀般分为10A、15A、20A、30A、60A五级。

(3)通断能⼒。

通断能⼒指在规定条件下，在额定电压下能可靠接通和分断的最⼤电流值。

(4)电动稳定性电流（简称动稳定电流）。

当发⽣短路事故时，如果⼑开关能通以某⼀最⼤短路电流，并不因其所产⽣的巨⼤电动⼒的作⽤⽽发⽣变形、损坏或者触⼑⾃动弹出等现象，则这⼀短路电流（峰值）就是⼑开关的电动稳定性电流。

通常，⼑开关的电动稳定性电流为其额定电流的数⼗倍到数百倍。

(5)热稳定性电流（简称热稳定电流）。

当发⽣短路事故时，如果⼑开关能在⼀定时间（通常为1s）内通以某⼀最⼤短路电流，并不会因温度急剧升⾼⽽发⽣熔焊现象，则这⼀短路电流就称为⼑开关的热稳定性电流。

通常，⼑开关的1s热稳定性电流也为其额定电流的数⼗倍。

(6)机械寿命。

开关电器在需要修理或更换机械零件前所能承受的⽆载操作次数称为机械寿命。

⼑开关为不频繁操作电器。

(7)电寿命。

在规定的正常⼯作条件下，开关电器不需修理或更换零件的情况下，带负载操作次数称为电寿命。

◆(1)刀闸（刀闸开关）和隔离开关的区别:刀闸和隔离开关同属刀型开关。

无论外形、结构原理、操作方法都很相似。

但它们有截然不同之点，必须严格区分。

刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。

由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。

为了增大灭弧能力，其刀一般都较短。

隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况下，才能进行操作。

其主要作用是隔离电源，使电源与停电电气设备之间有一明显的断开点，所以不必考虑灭弧。

为了保证可靠地隔离电源，防止过电压击穿或相间闪络，其刀一般做得较长，相间距离也较大。

总之，隔离开关不能当作刀闸使用，而刀闸也只允许在电压不高的情况下用来隔离电路，且必须与熔断器等串联使用。

◆操作刀闸的要领及安全技术要求操作刀闸前要注意检查刀闸开关确实在断开或者合上的位置，然后进行合闸或拉闸操作。

1．合闸的操作要领是：（1）无论用手动操作机构或用绝缘杆操作，均必须迅速而果断，但合闸终了时用力不可过猛，以免发生冲击。

（2）合2闸操作完毕，应检查是否合好。

合上后应使刀闸完全进入固定触头，并检查接触是否严密。

2．拉闸的操作要领是：（1）开始应慢而谨慎，当刀片离开固定触头时，则应迅速用力一位。

特别是切断变压器的空载电流、加空线路和电缆线路的充电电流、架空线路的小负荷电流以及切断环路电流时，应迅速而果敢地拉开刀闸，以便能迅速灭弧。

（2）拉闸操作完毕，应检查刀闸每一相是否在断开位置上，刀片是否拉到头。

3．通常，刀闸可用以隔离电压电源，而不能用来切合负荷电源。

但下列设备可用刀闸来切断或接通电流：（1）空载母线。

（2）一组互感器或一组避雷器。

（3）主变压器中心点接地刀闸；但中性点上接有消弧线圈时，只有在系统无故障时才可操作。

（4）空载电流不大于2安的变压器，即6千伏、400千伏以及以下的变压器，10千伏、560千伏安及以下的变压器，35千伏、3200千伏安及以下的变压器（需用三相联动刀闸切合）。

刀开关是一种电器开关，其主要作用是用于控制电流的通断，防止电路中电器过载、短路等故障情况。

刀开关的分类：
1、大功率刀开关：主要用于高压、大电流的断路，如变压器的开关和电动机的开关等。

2、小功率刀开关：主要用于低电压、小电流的断路，如家庭中常见的灯具开关、插座开关等。

3、隔离刀开关：主要用于隔离电路或设备，以确保电路或设备的安全维护。

4、拉闸刀开关：通过拉动机构来实现通断控制的刀开关，主要用于断电或紧急停电时使用。

5、感应刀开关：利用电磁感应原理实现开关的控制，主要用于自动化控制系统中。

6、摇臂式刀开关：主要用于低电压、小电流的开关控制，如家庭中的门铃开关。

刀开关的作用：
1、控制电路的通断，实现电器的开关控制。

2、保护电器和电路，防止过载、短路等故障情况。

3、隔离电路或设备，确保电路或设备的安全维护。
