高中物理：速度-时间图像和位移-时间图像专题训练

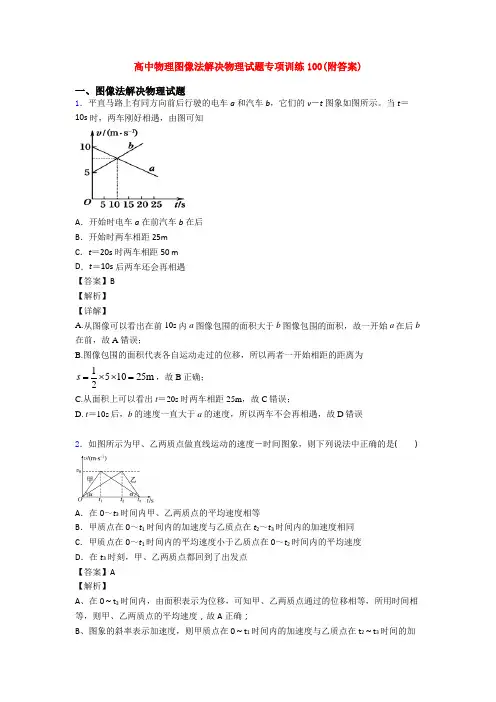

高中物理图像法解决物理试题专项训练100(附答案)一、图像法解决物理试题1．平直马路上有同方向前后行驶的电车a和汽车b，它们的v－t图象如图所示。

当t＝10s时，两车刚好相遇，由图可知A．开始时电车a在前汽车b在后B．开始时两车相距25mC．t＝20s时两车相距50 mD．t＝10s后两车还会再相遇【答案】B【解析】【详解】A.从图像可以看出在前10s内a图像包围的面积大于b图像包围的面积，故一开始a在后b 在前，故A错误；B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为151025ms=⨯⨯=，故B正确；2C.从面积上可以看出t＝20s时两车相距25m，故C错误；D.t＝10s后，b的速度一直大于a的速度，所以两车不会再相遇，故D错误2．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是()A．在0～t3时间内甲、乙两质点的平均速度相等B．甲质点在0～t1时间内的加速度与乙质点在t2～t3时间内的加速度相同C．甲质点在0～t1时间内的平均速度小于乙质点在0～t2时间内的平均速度D．在t3时刻，甲、乙两质点都回到了出发点【答案】A【解析】A、在0～t3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A正确；B、图象的斜率表示加速度，则甲质点在0～t1时间内的加速度与乙质点在t2～t3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误； C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误； 故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．3．一质点t =0时刻从原点开始沿x 轴正方向做直线运动，其运动的v -t 图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同 【答案】B 【解析】 【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以3s t =时，质点运动方向改变，故选项B 正确；C 、第3s 内质点的速度减小，动能减小，合力做负功；第4s 内速度增大，动能增加，合力做正功，由动能定理知第3s 内和第4s 内，合力对质点做的功不等，故选项C 错误；D 、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s 内和0∼4s 内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D 错误。

1、下图为一物体做直线运动的v —t 图象，根据图象有如下分析，（分别用v 1、a 1表示物体在0~t 1时间内的速度和加速度；v 2、a 2表示物体在t 1~t 2时间内的速度和加速度），分析正确的是 A 、v 1与v 2方向相反，a 1与a 2方向相反 B 、v 1与v 2方向相反，a 1与a 2方向相同 C 、v 1与v 2方向相同，a 1与a 2方向相反 D 、v 1与v 2方向相同，a 1与a 2方向相同2、一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速运动，接着做匀减速运动，开到乙地刚好停止，其速度图象如图所示，那么在0—t 0和t 0—3t 0两段时间内（ ）A 、加速度大小之比为3 :1B 、位移大小之比为2:1C 、平均速度大小之比为2:1D 、平均速度大小之比为1:13、如图所示为某物体做直线运动的速度—时间图象，关于该质点在前4s 内运动情况的说法，不正确．．．的是（ ）A.质点始终向同一方向运动B.加速度大小不变，方向与初速度相反C.前2s 内做匀减速运动D.4s 内的位移为零4、如图所示为一物体做直线运动的v-t 图象，根据图象做出的以下判断中，正确的是（ ）A 、物体始终沿正方向运动B 、物体先沿负方向运动，在t =2 s 后开始沿正方向运动C 、在t = 2 s 前物体位于出发点负方向上，在t = 2 s 后位于出发点正方向上D 、在t = 4s 时，物体距出发点最远5、如图为一物体沿南北方向（规定向北为正方向）做直线运动的速度—时间图象，由图可知A ．3s 末物体回到初始位置B ．3s 末物体的加速度方向发生变化t 1 t 2tv(m/s)C ．物体所受合外力的方向一直向南D ．物体所受合外力的方向一直向北6、如图所示为一物体作匀变速直线运动的速度一时间图象，已知物体在前2s 内向东运动，则根据图线作出以下判断中正确的是( ) A ．物体在4s 内始终向东运动B ．物体在4s 内的加速度大小不变，方向始终向西 c ．物体在4s 内的加速度大小不变，方向先向西，后向东 D ．物体在第2s 回到出发点7、西昌卫星中心发射的运载火箭由地面竖直向上升空，其速度图象如图所示，则（ ）A ．在t 2时刻火箭到达最大高度B ．在t 4时刻火箭落回地面C ．在t 1至t 2时间内火箭加速度最大D ．在t 2至 t 3时间内火箭静止在最大高度处8、物体由静止开始做直线运动的速度—时间图象如图，则物体的运动情况是（ ）A ．往复运动B ．作匀变速直线运动C ．朝某一方向作直线运动D ．不能确定9、某物体沿直线运动的v 一t 图象如图所示，由图可看出物体 ( )A ．沿直线向一个方向运动B ．沿直线做往复运动C ．该物体任意两秒内的位移为零D ．做匀变速直线运动10、如图所示是甲、乙两物体的v 一t 图象，由图可知 ( )A ．甲做匀加速运动，乙做匀减速运动B ．甲、乙两物体相向运动C ．乙比甲晚1s 出发D ．5s 末两物体相遇1C 2C 3A 4B 5C 6B 7C 8C 9B 10C1-11（多选）、如图所示为甲、乙两物体相对于同一参考系的x-t图象，下面说法正确的是（）。

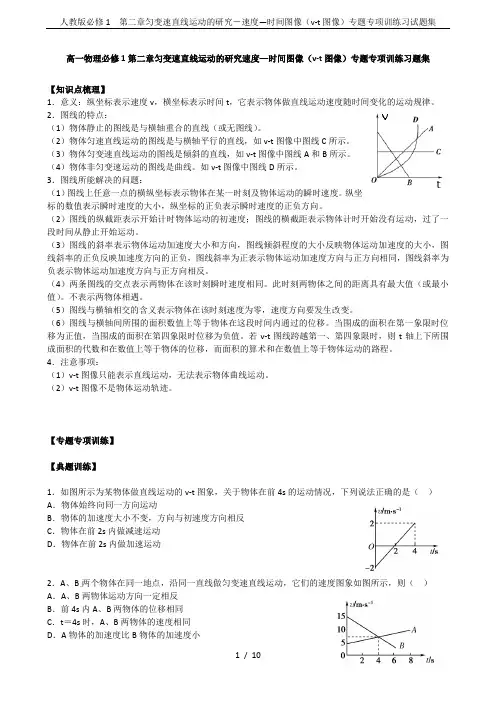

高一物理必修1第二章匀变速直线运动的研究速度—时间图像（v-t图像）专题专项训练习题集【知识点梳理】1．意义：纵坐标表示速度v，横坐标表示时间t，它表示物体做直线运动速度随时间变化的运动规律。

2．图线的特点：（1）物体静止的图线是与横轴重合的直线（或无图线）。

（2）物体匀速直线运动的图线是与横轴平行的直线，如v-t图像中图线C所示。

（3）物体匀变速直线运动的图线是倾斜的直线，如v-t图像中图线A和B所示。

（4）物体非匀变速运动的图线是曲线。

如v-t图像中图线D所示。

3．图线所能解决的问题：（1）图线上任意一点的横纵坐标表示物体在某一时刻及物体运动的瞬时速度。

纵坐标的数值表示瞬时速度的大小，纵坐标的正负表示瞬时速度的正负方向。

（2）图线的纵截距表示开始计时物体运动的初速度；图线的横截距表示物体计时开始没有运动，过了一段时间从静止开始运动。

（3）图线的斜率表示物体运动加速度大小和方向，图线倾斜程度的大小反映物体运动加速度的大小，图线斜率的正负反映加速度方向的正负，图线斜率为正表示物体运动加速度方向与正方向相同，图线斜率为负表示物体运动加速度方向与正方向相反。

（4）两条图线的交点表示两物体在该时刻瞬时速度相同。

此时刻两物体之间的距离具有最大值（或最小值）。

不表示两物体相遇。

（5）图线与横轴相交的含义表示物体在该时刻速度为零，速度方向要发生改变。

（6）图线与横轴间所围的面积数值上等于物体在这段时间内通过的位移。

当围成的面积在第一象限时位移为正值，当围成的面积在第四象限时位移为负值。

若v-t图线跨越第一、第四象限时，则t轴上下所围成面积的代数和在数值上等于物体的位移，而面积的算术和在数值上等于物体运动的路程。

4．注意事项：（1）v-t图像只能表示直线运动，无法表示物体曲线运动。

（2）v-t图像不是物体运动轨迹。

【专题专项训练】【典题训练】1．如图所示为某物体做直线运动的v-t图象，关于物体在前4s的运动情况，下列说法正确的是（）A．物体始终向同一方向运动B．物体的加速度大小不变，方向与初速度方向相反C．物体在前2s内做减速运动D．物体在前2s内做加速运动2．A、B两个物体在同一地点，沿同一直线做匀变速直线运动，它们的速度图象如图所示，则（）A．A、B两物体运动方向一定相反B．前4s内A、B两物体的位移相同C．t＝4s时，A、B两物体的速度相同D．A物体的加速度比B物体的加速度小3．某物体运动的速度—时间图象如图所示，则物体做（）A．往复运动B．匀变速直线运动C．朝某一方向的直线运动D．不能确定4．甲和乙两个物体在同一直线上运动，它们的v-t图象分别如图中的a和b所示。

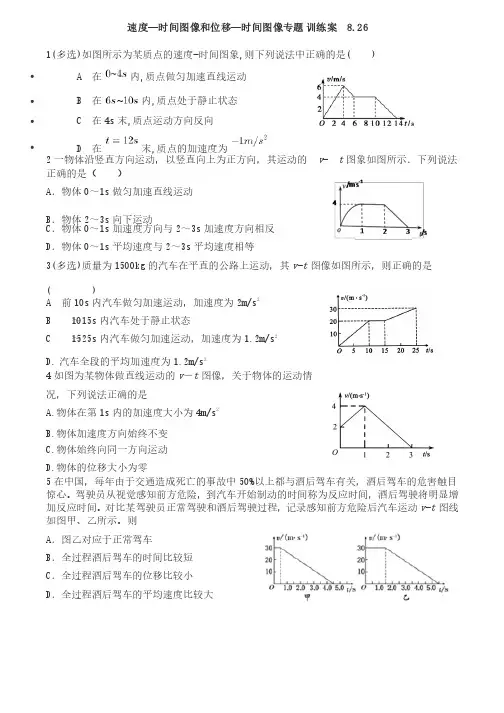

速度—时间图像和位移—时间图像专题 训练案 8.261(多选)如图所示为某质点的速度-时间图象,则下列说法中正确的是( )· A 在内,质点做匀加速直线运动· B 在内,质点处于静止状态· C 在4s末,质点运动方向反向· D 在末,质点的加速度为2一物体沿竖直方向运动，以竖直向上为正方向，其运动的 v- t图象如图所示．下列说法正确的是（ ）A．物体0～1s做匀加速直线运动B．物体2～3s向下运动C．物体0～1s加速度方向与2～3s加速度方向相反D．物体0～1s平均速度与2～3s平均速度相等3(多选)质量为1500kg的汽车在平直的公路上运动，其v-t图像如图所示，则正确的是( )A 前10s内汽车做匀加速运动，加速度为2m/s2B 10～15s内汽车处于静止状态C 15～25s内汽车做匀加速运动，加速度为1.2m/s2D. 汽车全段的平均加速度为1.2m/s24如图为某物体做直线运动的v－t图像，关于物体的运动情况，下列说法正确的是A.物体在第1s内的加速度大小为4m/s2B.物体加速度方向始终不变C.物体始终向同一方向运动D.物体的位移大小为零5在中国，每年由于交通造成死亡的事故中50%以上都与酒后驾车有关，酒后驾车的危害触目惊心。

驾驶员从视觉感知前方危险，到汽车开始制动的时间称为反应时间，酒后驾驶将明显增加反应时间。

对比某驾驶员正常驾驶和酒后驾驶过程，记录感知前方危险后汽车运动v-t图线如图甲、乙所示。

则A．图乙对应于正常驾车B．全过程酒后驾车的时间比较短C．全过程酒后驾车的位移比较小D．全过程酒后驾车的平均速度比较大6如图是一质点0时刻从坐标原点出发做直线运动的图象。

关于质点运动的下列说法，正确的是（ ）。

A: 0到2S 内的位移与2到4S 内的位移相同 B: 0到2S 内的加速度与2到4S 内的加速度方向相反C: 4S 末再次经过出发点D: 6S 末距出发点最远7（多选）甲、乙两车在同一平直公路上同向运动，甲做匀加速直线运动，乙做匀速直线运动。

专题08 典型运动学图像（一）1.路程-时间图像（x t -）图像物体做直线运动，如果在任意时刻的速度都相等，即在任意相等的时间内通过的位移都相等，则物体做的是匀速直线运动。

做匀速直线运动的物体的位移-时间图像是一条倾斜的直线。

如图所示：xtxt1t 1x B①②图1 图2 图1上各点切线斜率tan xk tα∆==∆表示速度v ，即图线的倾斜程度反映物体运动的快慢，其倾斜程度越大，速度越快。

斜率的大小表示做匀速直线运动物体的速度的大小，斜率的正负即为速度的正负。

注 意：（1）x －t 图像不代表物体的运动轨迹，x-t 图像中倾斜直线表示物体做匀速直线运动。

（2）若图像不过原点，有两种情况：①图像在纵轴上截距表示开始计时物体相对于参考点的位移； ②图像在横轴上的截距表示物体过一段时间再从参考点出发。

（3）两图线相交说明两物体相遇，其交点B 的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。

如上图中，图线①和图线②相交于B 点，表示两物体在t 1时刻相遇，其中x 1表示相遇处对参考点的位移。

（4）图像是倾斜直线表示物体做匀速直线运动，图像是曲线则表示物体做变速运动。

2.速度－时间图像（v-t 图像） （1）图像的物理意义 由于t v a ∆∆=，而v-t 图像中的斜率k=tv∆∆=αtan ，所以αtan =a ，斜率的大小即为加速度的大小，斜率的正负即为加速度的正负。

（2）匀速直线运动的v －t 图像匀速直线运动的速度v 是恒定的，不随时间发生变化，所以v －t 图像是一条与横轴平行的直线。

（3）变速直线运动的v －t 图像在变速直线运动中，如果在任意相等的时间内速度的改变都相等，这种运动叫匀变速直线运动，它的v －t 图像是一条倾斜直线，如图所示，A 表示匀加速直线运动的v －t 图像，B 表示匀减速直线运动的图像。

vt（4）v －t 图像的应用（1）可求出任一时刻的速度。

（2）可求出达到某一速度所需的时间。

S-T,V-T图像练习1．（单项选择）某物体的位移图象如下图，则以下表达正确的选项是（）A．物体运动的轨迹是抛物线B．物体运动的时间为8sC．物体运动的总位移为80 mD．在 t =4s时辰，物体的刹时速度最大2( 多项选择 ) ．如下图为甲乙两质点作直线运动的位移时间图像，由图像可知A．甲乙两质点在1s 末时相遇B．甲乙两质点在1s 末时的速度大小相等C．甲乙两质点在第1s 内反方向运动D．在第 1s 内甲质点的速率比乙质点的速率要大3．如下图是甲乙丙三个物体相对同一地点的位移图像，它们向同一方向开始运动，则在时间 t0内，以下说法正确的选项是A．它们的均匀速度相等B．甲的均匀速度最大C．它们的均匀速率相等D．乙和丙的均匀速率相等4．如下图是A、B 两质点从同一地址运动的x﹣ t 图象，则以下说法正确的选项是（）答案第 1页，总 4页A． B 质点做曲线运动 B ．A 质点 2s 时的速度为 20m/s C． B 质点前 4s 做加快运动， 4 秒后做减速运动 D ．前 4s 内 B 的位移比 A 要大5．甲、乙两汽车在一平直公路上行驶，在 t 0 到t t 1时间内，它们的x t图像如下图，在这段时间内（）A、汽车甲的均匀速度比乙的大B、甲、乙两汽车都做减速运动C、甲、乙两汽车的位移同样D、甲、乙两汽车的均匀速度同样6．物体 A、 B 的 s-t图像如下图，由图可知A．从第3s 起，两物体运动方向同样，且v A>v BB．两物体由同一地点开始运动，但物体 A 比 B 迟 3s 才开始运动C．在 5s 内物体的位移同样，5s 末 A、B 相遇D． 5s 内 A、 B 的均匀速度相等7．如图是一物体的s﹣ t 图象，则该物体在6s 内的位移是（）A． 0 B．2m C ． 4m D ． 12m8．一物体自t=0 时开始做直线运动，其速度图线如下图。

以下选项正确的选项是（）A．在 0～6s 内，物体离出发点最远为30mB．在 0～6s 内，物体经过的行程为40mC．在 0～4s 内，物体的均匀速率为10m/sD． 5～ 6s 内，物体所加快度为正当9( 多项选择 ) ．如下图为一物体做直线运动的的是（）v - t 图象，依据图象做出的以下判断中，正确A ．物体一直沿正方向运动B ．物体的加快度向来没有变化C ． t ＝ 2 s 前物体的加快度为负， t ＝ 2 s 后加快度为正，在 t ＝ 2 s 时，物体的加快度为零D ．物体先减速后加快10．一位同学乘坐电梯从六楼下到一楼的过程中，其 v － t 图象如下图．以下说法正确的是（ ）A ．前 2 s 内该同学加快度方向向上B ．前 2 s 内该同学的加快度是最后1 s 内的2 倍C ．该同学在 10 s 内的均匀速度是 1 m/sD ．该同学在 10 s 内经过的位移是 17 m 11( 多项选择 ) ．一辆汽车从静止开始由甲地出发，沿平直公路开往乙地。

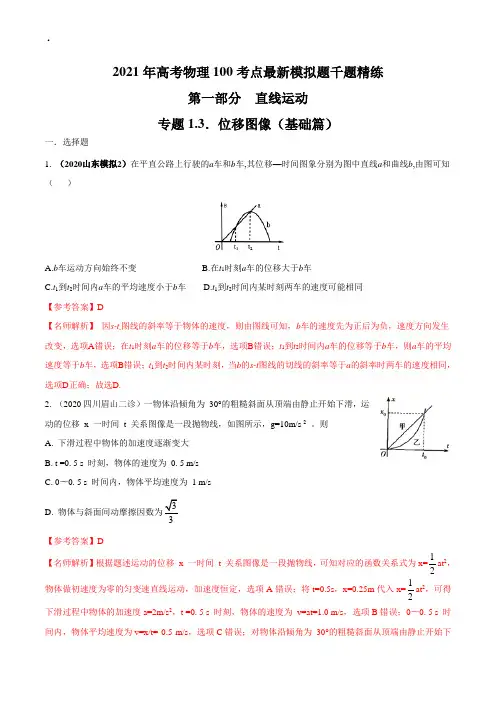

2021年高考物理100考点最新模拟题千题精练第一部分直线运动专题1.3．位移图像（基础篇）一．选择题1.（2020山东模拟2）在平直公路上行驶的a车和b车,其位移—时间图象分别为图中直线a和曲线b,由图可知（）A.b车运动方向始终不变B.在t1时刻a车的位移大于b车C.t1到t2时间内a车的平均速度小于b车D.t1到t2时间内某时刻两车的速度可能相同【参考答案】D【名师解析】因s-t图线的斜率等于物体的速度，则由图线可知，b车的速度先为正后为负，速度方向发生改变，选项A错误；在t1时刻a车的位移等于b车，选项B错误；t1到t2时间内a车的位移等于b车，则a车的平均速度等于b车，选项B错误；t1到t2时间内某时刻，当b的s-t图线的切线的斜率等于a的斜率时两车的速度相同，选项D正确；故选D.2. （2020四川眉山二诊）一物体沿倾角为30°的粗糙斜面从顶端由静止开始下滑，运动的位移x 一时间t 关系图像是一段抛物线，如图所示，g=10m/s 2。

则A. 下滑过程中物体的加速度逐渐变大B. t =0. 5 s 时刻，物体的速度为0. 5 m/sC. 0〜0. 5 s 时间内，物体平均速度为1 m/sD. 物体与斜面间动摩擦因数为3 3【参考答案】D【名师解析】根据题述运动的位移x 一时间t 关系图像是一段抛物线，可知对应的函数关系式为x=12at2，物体做初速度为零的匀变速直线运动，加速度恒定，选项A错误；将t=0.5s，x=0.25m代入x=12at2，可得下滑过程中物体的加速度a=2m/s2，t =0. 5 s 时刻，物体的速度为v=at=1.0 m/s，选项B错误；0〜0. 5 s 时间内，物体平均速度为v=x/t= 0.5 m/s，选项C错误；对物体沿倾角为30°的粗糙斜面从顶端由静止开始下滑过程，由牛顿第二定律，mgsin30°-μmgcos30°=ma，解得物体与斜面间动摩擦因数为μ=33，选项D正确。

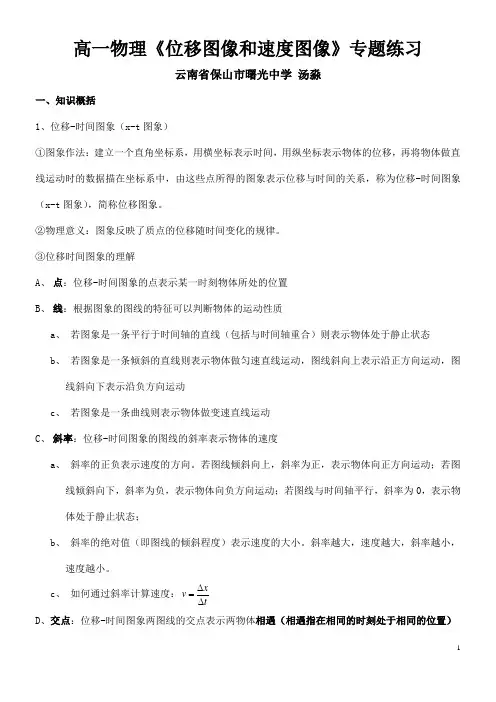

高一物理《位移图像和速度图像》专题练习云南省保山市曙光中学汤淼一、知识概括1、位移-时间图象（x-t图象）①图象作法：建立一个直角坐标系，用横坐标表示时间，用纵坐标表示物体的位移，再将物体做直线运动时的数据描在坐标系中，由这些点所得的图象表示位移与时间的关系，称为位移-时间图象（x-t图象），简称位移图象。

②物理意义：图象反映了质点的位移随时间变化的规律。

③位移时间图象的理解A、点：位移-时间图象的点表示某一时刻物体所处的位置B、线：根据图象的图线的特征可以判断物体的运动性质a、若图象是一条平行于时间轴的直线（包括与时间轴重合）则表示物体处于静止状态b、若图象是一条倾斜的直线则表示物体做匀速直线运动，图线斜向上表示沿正方向运动，图线斜向下表示沿负方向运动c、若图象是一条曲线则表示物体做变速直线运动C、斜率：位移-时间图象的图线的斜率表示物体的速度a、斜率的正负表示速度的方向。

若图线倾斜向上，斜率为正，表示物体向正方向运动；若图线倾斜向下，斜率为负，表示物体向负方向运动；若图线与时间轴平行，斜率为0，表示物体处于静止状态；b、斜率的绝对值（即图线的倾斜程度）表示速度的大小。

斜率越大，速度越大，斜率越小，速度越小。

c、如何通过斜率计算速度：x vt∆=∆D、交点：位移-时间图象两图线的交点表示两物体相遇（相遇指在相同的时刻处于相同的位置）2、速度-时间图象（v-t图象）①图象作法：建立一个直角坐标系，用横坐标表示时间，用纵坐标表示物体的速度，再将物体做直线运动时的数据描在坐标系中，由这些点所得的图象表示速度与时间的关系，称为速度-时间图象（v-t图象），简称速度图象。

②物理意义：图象反映了质点的瞬时速度随时间变化的规律。

③速度-时间图象的理解A、点：速度-时间图象的点表示某一时刻物体的瞬时速度B、线：根据图象的图线的特征可以判断物体的运动性质a、若图象是一条平行于时间轴的直线则表示物体做匀速直线运动，若一段图象与时间轴重合则表示该段时间内物体处于静止状态；强调：图线与时间轴的交点表示该时刻速度为0，故要理解速度为0加速度不一定为0的特例。

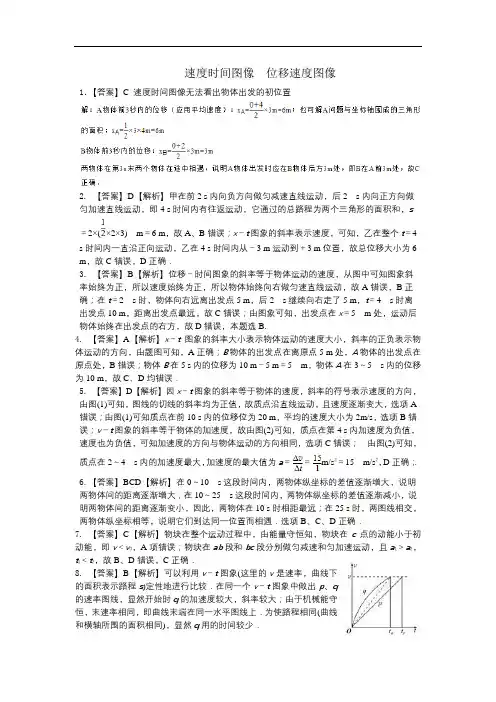

速度时间图像位移速度图像1．【答案】C 速度时间图像无法看出物体出发的初位置2.【答案】D【解析】甲在前2 s内向负方向做匀减速直线运动，后2 s内向正方向做匀加速直线运动，即4 s时间内有往返运动，它通过的总路程为两个三角形的面积和，s ＝2×(×2×3) m＝6 m，故A、B错误；x－t图象的斜率表示速度，可知，乙在整个t＝4 s时间内一直沿正向运动，乙在4 s时间内从－3 m运动到＋3 m位置，故总位移大小为6 m，故C错误，D正确．3.【答案】B【解析】位移－时间图象的斜率等于物体运动的速度，从图中可知图象斜率始终为正，所以速度始终为正，所以物体始终向右做匀速直线运动，故A错误，B正确；在t＝2 s时，物体向右远离出发点5 m，后2 s继续向右走了5 m，t＝4 s时离出发点10 m，距离出发点最远，故C错误；由图象可知，出发点在x＝5 m处，运动后物体始终在出发点的右方，故D错误，本题选B.4.【答案】A【解析】x－t图象的斜率大小表示物体运动的速度大小，斜率的正负表示物体运动的方向，由题图可知，A正确；B物体的出发点在离原点5 m处，A物体的出发点在原点处，B错误；物体B在5 s内的位移为10 m－5 m＝5 m，物体A在3～5 s内的位移为10 m，故C、D均错误．5.【答案】D【解析】因x－t图象的斜率等于物体的速度，斜率的符号表示速度的方向，由图(1)可知，图线的切线的斜率均为正值，故质点沿直线运动，且速度逐渐变大，选项A 错误；由图(1)可知质点在前10 s内的位移位为20 m，平均的速度大小为2m/s，选项B错误；v－t图象的斜率等于物体的加速度，故由图(2)可知，质点在第4 s内加速度为负值，速度也为负值，可知加速度的方向与物体运动的方向相同，选项C错误；由图(2)可知，质点在2～4 s内的加速度最大，加速度的最大值为a＝＝m/s2＝15 m/s2，D正确；.6.【答案】BCD【解析】在0～10 s这段时间内，两物体纵坐标的差值逐渐增大，说明两物体间的距离逐渐增大；在10～25 s这段时间内，两物体纵坐标的差值逐渐减小，说明两物体间的距离逐渐变小，因此，两物体在10 s时相距最远；在25 s时，两图线相交，两物体纵坐标相等，说明它们到达同一位置而相遇．选项B、C、D正确．7.【答案】C【解析】物块在整个运动过程中，由能量守恒知，物块在c点的动能小于初动能，即v＜v0，A项错误；物块在ab段和bc段分别做匀减速和匀加速运动，且a1＞a2，t1＜t2，故B、D错误，C正确．8.【答案】B【解析】可以利用v－t图象(这里的v是速率，曲线下的面积表示路程s)定性地进行比较．在同一个v－t图象中做出p、q的速率图线，显然开始时q的加速度较大，斜率较大；由于机械能守恒，末速率相同，即曲线末端在同一水平图线上．为使路程相同(曲线和横轴所围的面积相同)，显然q用的时间较少．9.【答案】C【解析】在0～1 s内，a1＝1 m/s2，物体从静止开始正向匀加速运动，速度图象是一条直线，1 s末速度v1＝a1t＝1 m/s；在1～2 s内，a2＝－1 m/s2，物体将仍沿正方向运动，但要减速，2 s末速度v2＝v1＋a2t＝0；2～3 s内重复0～1 s内运动情况，3～4 s内重复1～2 s内运动情况．10.【答案】D【解析】作出匀加速和匀减速运动的v－t图象．对于匀加速运动，由图可知中间时刻的速度v2，因图象与时间轴围成的面积表示物体通过的位移，故由图可知时刻物体的位移小于总位移的一半，故中间位置应在中间时刻的右侧，故此时对应的速度一定大于v2，故A正确；对于匀减速运动，由图可知中间时刻的速度v2，因图象与时间轴围成的面积表示物体通过的位移，故由图可知时刻物体的位移大于总位移的一半，故中间位置应在中间时刻的左侧，故此时对应的速度一定大于v2，故B正确，D错误．对于匀速运动，速度保持不变，故v1＝v2，故C正确．11.【答案】C【解析】在x－t图象中表示的是做直线运动的物体的位移随时间的变化情况，而不是物体运动的轨迹．由于甲、乙两车在0～t1时间内做单向的直线运动，故在这段时间内两车通过的位移和路程均相等，A、B选项均错．在v－t图象中，t2时刻丙、丁速度相等．故两者相距最远，C选项正确．由图线可知，0～t2时间内丙的位移小于丁的位移，故丙的平均速度小于丁的平均速度，D选项错误．12.【答案】 D15.解答如下：【解析】由题中－x图线可知，与x成正比，即vx＝常数，质点做变速直线运动，图线斜率不等于质点运动的加速度，由于三角形OBC的面积S1＝OC·BC＝·，体现了从O到C所用的时间，同理，从O到C′所用的时间可由S2＝·体现，所以四边形BB′C′C面积可体现质点从C到C′所用的时间，A、B、C错误，D正确．13.【答案】C【解析】斜率k表示加速度变化的快慢，选项A、B错误；面积S表示t1～t2的过程中质点速度的变化量，选项C正确，D错误．14．加速度时间图像表示速度的该变量。

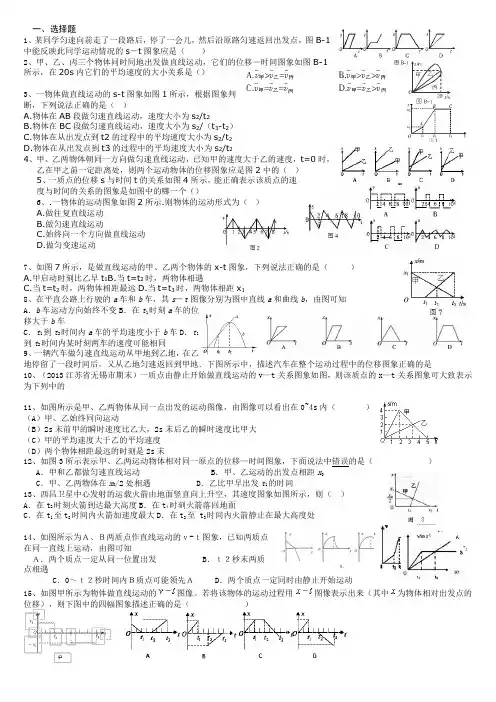

一、选择题1、某同学匀速向前走了一段路后，停了一会儿，然后沿原路匀速返回出发点，图B-1中能反映此同学运动情况的s－t图象应是（）2、甲、乙、丙三个物体同时同地出发做直线运动，它们的位移―时间图象如图B-1所示，在20s内它们的平均速度的大小关系是（）3、一物体做直线运动的s-t图象如图1所示，根据图象判断，下列说法正确的是（）A.物体在AB段做匀速直线运动，速度大小为s2/t2B.物体在BC段做匀速直线运动，速度大小为s2/（t3-t2）C.物体在从出发点到t2的过程中的平均速度大小为s2/t2D.物体在从出发点到t3的过程中的平均速度大小为s2/t24、甲、乙两物体朝同一方向做匀速直线运动，已知甲的速度大于乙的速度，t=0时，乙在甲之前一定距离处，则两个运动物体的位移图象应是图2中的（）5、一质点的位移s与时间t的关系如图4所示，能正确表示该质点的速度与时间的关系的图象是如图中的哪一个（）6、.一物体的运动图象如图2所示.则物体的运动形式为（）A.做往复直线运动B.做匀速直线运动C.始终向一个方向做直线运动D.做匀变速运动7、如图7所示，是做直线运动的甲、乙两个物体的x-t图象，下列说法正确的是（）A.甲启动时刻比乙早t1B.当t=t2时，两物体相遇C.当t=t2时，两物体相距最远D.当t=t3时，两物体相距x18、在平直公路上行驶的a车和b车，其s－t图像分别为图中直线a和曲线b，由图可知A．b车运动方向始终不变B．在t1时刻a车的位移大于b车C．t1到t2时间内a车的平均速度小于b车D．t1到t2时间内某时刻两车的速度可能相同9、一辆汽车做匀速直线运动从甲地到乙地，在乙地停留了一段时间后，又从乙地匀速返回到甲地．下图所示中，描述汽车在整个运动过程中的位移图象正确的是10、（2013江苏省无锡市期末）一质点由静止开始做直线运动的v—t关系图象如图，则该质点的x—t关系图象可大致表示为下列中的11、如图所示是甲、乙两物体从同一点出发的运动图像，由图像可以看出在0~4s内（）（A）甲、乙始终同向运动（B）2s末前甲的瞬时速度比乙大，2s末后乙的瞬时速度比甲大（C）甲的平均速度大于乙的平均速度（D）两个物体相距最远的时刻是2s末12、如图3所示表示甲、乙两运动物体相对同一原点的位移—时间图象，下面说法中错误的是（）A．甲和乙都做匀速直线运动 B．甲、乙运动的出发点相距x0C．甲、乙两物体在x0/2处相遇 D．乙比甲早出发t1的时间13、西昌卫星中心发射的运载火箭由地面竖直向上升空，其速度图象如图所示，则（）A．在t2时刻火箭到达最大高度B．在t4时刻火箭落回地面C．在t1至t2时间内火箭加速度最大D．在t2至 t3时间内火箭静止在最大高度处14、如图所示为Ａ、Ｂ两质点作直线运动的ｖ-ｔ图象，已知两质点在同一直线上运动，由图可知Ａ．两个质点一定从同一位置出发 B．ｔ２秒末两质点相遇C．0～ｔ２秒时间内Ｂ质点可能领先Ａ D．两个质点一定同时由静止开始运动15、如图甲所示为物体做直线运动的图像。

高中物理st图像练习题及讲解### 高中物理st图像练习题及讲解#### 练习题一：速度-时间图像（v-t图）题目描述：一辆汽车从静止开始加速，其加速度为2m/s²。

请根据以下v-t图像，回答问题。

1. 汽车在第2秒末的速度是多少？2. 汽车在第5秒内行驶的总距离是多少？解答：1. 根据v-t图像，我们可以看到在第2秒末，速度线与时间轴的交点对应的速度值为4m/s。

因此，汽车在第2秒末的速度是4m/s。

2. 要计算第5秒内行驶的总距离，我们需要先找到第4秒末和第5秒末的速度，然后使用公式 \( s = v_0t + \frac{1}{2}at^2 \) 来计算。

第4秒末的速度为8m/s，第5秒末的速度为10m/s。

将这些值代入公式，我们得到：- 第4秒末到第5秒末的距离：\( s_1 = 8 \times 1 +\frac{1}{2} \times 2 \times 1^2 = 9m \)- 第0秒到第4秒末的距离：\( s_2 = 0 \times 4 + \frac{1}{2} \times 2 \times 4^2 = 16m \)- 因此，第5秒内行驶的总距离为 \( s_1 + s_2 = 9m + 16m =25m \)。

#### 练习题二：位移-时间图像（s-t图）题目描述：一个物体在水平面上做匀速直线运动，其速度为3m/s。

请根据以下s-t图像，回答问题。

1. 物体在第3秒末的位移是多少？2. 物体在第1秒到第3秒内的平均速度是多少？解答：1. 根据s-t图像，我们可以看到在第3秒末，位移线与时间轴的交点对应的位移值为9m。

因此，物体在第3秒末的位移是9m。

2. 要计算第1秒到第3秒内的平均速度，我们首先找到第1秒末和第3秒末的位移。

第1秒末的位移为3m，第3秒末的位移为9m。

运动学图像专题练习题一、速度时间（vt）图像1. 一辆小车从静止开始加速，其速度随时间变化的关系如图所示。

求小车在4秒末的速度。

2. 一物体做匀速直线运动，其vt图像如图所示。

求物体在5秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其vt图像如图所示。

求物体在前3秒内的位移。

二、位移时间（st）图像1. 一物体做匀速直线运动，其st图像如图所示。

求物体的速度。

2. 一物体从原点出发，其st图像如图所示。

求物体在3秒时的位置。

3. 一物体先做匀速直线运动，后做匀加速直线运动，其st图像如图所示。

求物体在前4秒内的平均速度。

三、加速度时间（at）图像1. 一物体做匀加速直线运动，其at图像如图所示。

求物体在2秒时的速度。

2. 一物体从静止开始加速，其at图像如图所示。

求物体在4秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其at图像如图所示。

求物体在前3秒内的位移。

四、综合分析题1. 一物体在水平面上做直线运动，其vt图像和st图像分别如图所示。

求物体在5秒内的平均速度。

2. 一物体在斜面上做直线运动，其at图像和st图像分别如图所示。

求物体在4秒时的速度。

3. 一物体在粗糙水平面上做直线运动，其vt图像和at图像分别如图所示。

求物体在6秒内的位移。

五、速度位移（vs）图像1. 一物体从静止开始运动，其vs图像如图所示。

求物体在经过5米时的速度。

2. 一物体的vs图像呈线性关系，如图所示。

求物体的加速度。

3. 一物体的vs图像如图所示，求物体在位移为10米时的加速度。

六、力位移（Fs）图像1. 一物体在水平面上受到变力作用，其Fs图像如图所示。

求物体在位移为4米时的合力。

2. 一物体在斜面上受到恒力作用，其Fs图像如图所示。

求物体在位移为6米时的加速度。

3. 一物体在粗糙水平面上受到摩擦力和推力的作用，其Fs图像如图所示。

求物体在位移为8米时的净力。

七、能量位移（Es）图像1. 一物体在弹性变形过程中，其Es图像如图所示。

高一物理速度时间图像随堂练习1、如图是某质点做直线运动的v一t图象,由图像可知：A、OA、AB、BC、分别做匀加速直线运动,匀速直线运动,匀减速直线运动B、OA段速度与BC段速度方向相反C、OA段加速度大于BC段加速度D、OA段加速度与BC段加速度方向相反E、前2秒内质点发生的位移为4m,前5s 内发生的位移为14mF、1s末的速率为2m/s2、如图所示为一物体做匀变速直线运动的速度——时间图像,根据图像做出的以下判断中,正确的是A、物体的初速度为-20m/sB、物体始终沿正方向运动C、物体前2s内物体的位移大小为20m,前4s内物体的位移大小为40mD、物体前2s内物体的路程为20m,前4s 内物体的路程为40mE、物体的加速大小为10m/s-2第2s末加速度的方向发生改变F、前2s物体做匀减速直线运动,后2s 做匀加速直线运动3、某物体的v-t图像如图所示,则物体A、第1s末速度方向发生改变B、第2s内与第3s内的加速度大小相等、方向相反C、5s内物体的位移为1mD、物体做往复运动4、甲乙两质点从同一地点出发沿同一直线运动,它们的速度时间图像如图所示则两质点A、甲乙两质点运动方向相同B、第1s末相遇C、第1s内甲比乙运动的快D、前2s内甲乙平均速度相同5、甲、乙两质点沿直线运动,其v-t图象如图所示,则A、甲乙两质点同时运动B、甲乙两质点运动方向相反C、甲的加速度比乙的大D、甲乙两质点的加速度方向相反运动描述小测1、．关于时刻和时间间隔,以下说法中正确的是A．时刻表示极短的时间间隔,较长的时间间隔才可以叫做时间B．“作息时间表”上的数字都表示时刻C．1min可以分成60个时刻D．时刻对应位置,时间间隔对应位移2、下列所说的速度中是瞬时速度的是A、百米赛跑中,8s末的速度为sB、百米赛跑中,50m处的速度为10m/sC、汽车在100m内的速度为8m/sD、子弹出枪口时的速度为800m/s3、下列说法正确的是A.加速度增大,速度一定增大B.速度变化量越大,加速度就越大C.物体有加速度,速度就增加 D.物体速度很大,加速度可能为零4、下列运动可能存在的是A.物体的加速度不为零,速度为零B.加速度与速度的方向相反C.加速度与速度变化的方向相反D.加速度很大,速度变化率很小 5、如图所示是甲、乙两物体的x-t 图象,由图可知A.甲乙两物体同时出发B.甲乙两物体的运动方向相同C.甲乙两物体的出发点相距4mD.甲乙两物体都做匀速直线运动且v 甲<v 乙6、如图所示是甲、乙两物体的v-t 图象,由图可知A ．甲做匀减速运动,乙做匀加速运动B ．甲、乙两物体做相向运动C ．乙比甲迟1s 出发D ．在0~2s 内,甲的速度大于乙7、一辆汽车在平直公路上从A 站开往B站,在开始的51位移上平均速度为v,在以后的54位移上平均速度为2v,这辆汽车全程的平均速度是;。

x-t 图像与v-t 图像知识清单之阿布丰王创作一．x —t图像1.物理意义：描述作直线运动物体的位移随时间变更规律。

—t 图像中获取的信息（1）任意时刻对应的位移大小、方向。

（2）物体发生位移所用的时间。

（3）斜率：图线的斜率暗示速度。

若图线向上倾斜，则斜率为正，即：k>0，速度方向为正。

若图线向下倾斜，则斜率为负，即：k<0，速度方向为负。

若图像与t 轴平行，则斜率为零，即：k=0，物体静止。

（4）交点：暗示两物体相遇，同一时刻，在同一位置。

（5）截距：图像不过原点，若从纵轴开始，暗示计时时位移不为零。

若从横轴开始，则暗示计时开始一段时间后，物体在开始运动。

（6）若x —t 图像为直线暗示物体匀速运动。

若x —t 图像为曲线，暗示物体在相同时间内，发生的位移不等，物体做变速运动。

—t 图像所代表的的运动情况图一：图二： 图三：5.注意：（1）无论在他t轴的上下，斜率为正则速度为正方向，斜率为负则速度为负方向，同一条直线 的斜率不变。

（2）在t 轴上方暗示位移为正方向，在t 轴下方暗示位移为负方向二．v-t 图像1.物理意义：描述作直线运动物体速度随时间的变更规律。

2.图线的斜率暗示物体运动的加速度。

＊3.图像与坐标轴t 轴所夹图形的面积为物体的位移，图形在t 轴上方对应的位移为正，在图形t 轴下方对应的位移为负。

v-t 图像获取的信息（1）物体在任意时刻对应的速度大小、方向。

（2）物体速度改变所用的时间。

（3）斜率：图线的斜率暗示加速度。

若图像向上倾斜，则k>0,加速的为正方向。

若图像向下倾斜，则k<0，加速度为反方向。

若图像与他t 轴平行，则k=0,加速度为零，速度不发生变更。

注意：无论图像在t 轴的上下，加速度的正负只看斜率。

（4）交点：两图像的交点暗示，两物体在这一时刻速度相同（大小方向都相同）。

（5）截距：图像不过原点，若从纵轴开始，则暗示计时开始时速度不为零，有初速度。

专题2.1运动中的图像问题同步练习一、单项选择题1．下列v-t图中，t1时刻质点的速度大小均相等，在t1时间内平均速度最小的是（）A．B．C．D．2．利用传感器与计算机结合，可以自动作出物体运动的图像。

某同学在一次实验中得到运动小车的“速度—时间”图像如图所示，由此图像可知（）A．小车做曲线运动B．18s末时的加速度大小大于13s末的加速度大小C．小车前10s内的平均速度大小比后10s内的大D．小车前13s朝正方向运动，13s后朝负方向运动3．甲乙两汽车在路上行驶。

在t=0到t=t1的时间内，它们的位移时间图像如图。

在这段时间内（）A．甲乙两汽车的平均速度相同B．汽车甲的平均速度比汽车乙大C．汽车甲减速运动，汽车乙减速运动D．甲乙两汽车做曲线运动4．某质点沿直线运动的v-t图像如图所示，由图像可知（）A．前2秒物体做匀速直线运动B．第5秒时物体的加速度为−6m/s2C．前5秒物体的位移为30m D．5秒末物体返回出发点5．某质点做直线运动的v－t图像如图所示。

关于这个质点在0~3s内的运动情况，下列说法正确的是（）A．第3s末质点离出发点最远B．质点3s内通过的路程为3m，而位移为零C．第2s内质点的加速度大小不变，方向改变D．质点在第1s内的加速度大小比第2s内的加速度大6．物体沿x轴做匀变速直线运动的x−t图像如图所示是一条开口向上的抛物线，由图中数据可求出的物理量是（）A．物体的初速度为2m/s B．物体的加速度为−2m/s2C．物体在前3s内的平均速度大小为1m/s D．物体在前3s内的路程为1m7．一人乘坐电梯时，用智能手机采集到的加速度随时间的变化规律，如图甲、丙所示（坐标图乙、丁依次为图甲、丙的简化图）。

若选取加速度向上为正方向，据此判断下列描述正确的是（）A．甲图是电梯下行状态B．甲图是电梯上行状态C．丙图是电梯下行状态D．甲、丙图都是电梯上行状态8．如图所示为甲.乙两质点同时沿同一直线运动的位移—时间图像。

υ/（m/s ） t/sx-t 图像与v-t 图像一．选择题（其中1、 12，19、20题为多选，每题3分，共60分）1．下面列举的公式中，哪些适用于任意匀变速直线运动？（ ）A.Δx=aT 2B.x 1∶x 2∶x 3……=1∶4∶9……C.V(t/2)=(V+V0)/2D.x Ⅰ∶x Ⅱ∶x Ⅲ=1∶3∶52. 某物体做匀变速直线运动，其位移与时间的关系为x ＝0.5t ＋t 2(m)，则当物体的速度为3 m/s 时，物体已运动的时间为( )A ．1.25 sB ．2.5 sC ．3 sD ．6 s3．做初速度为零的匀加速直线运动的物体,将其运动时间顺次分成1∶2∶3：1四段,则每段时间的位移之比为( )A.1∶3:5:7B.1∶4∶9：16C.1∶8∶27：13D.1∶16∶81:134. 做匀变速直线运动的物体，第一个2s 内的位移为12m ，第三个2s 内的位移为24m ，则物体的加速度为（ ）A ．0.5m/s 2B ．0.6m/s 2C ．1.5m/s 2D ．3m/s 25．汽车在一条平直公路上行驶，其加速度方向与速度一致。

当加速度减小时下列四种说法正确的是：（1）汽车的速度也减小；（2）汽车的速度仍在增大；（3）当加速度减小到零时，汽车静止；（4）当加速度减小到零时，汽车的速度达到最大。

其中正确的是 ( )A ．（1）（3）B ．（2）（4）C ．（1）（4）D ．（2）（3）6. 足球以8 m/s 的速度飞来，运动员把它以12 m/s 的速度反向踢出，踢球时间为0．2 s ，设球飞来的方向（即初速度方向）为正方向，则足球在这段时间内的加速度为 ( )A ．-200 m/s 2B ．200 m/s 2C ．-100 m/s 2D ．100 m/s 27. 甲、乙两辆汽车在一条平直公路上沿直线同向行驶，某一时刻甲、乙两车相遇，从该时刻开始计时，甲车的位移随时间变化的关系式x=2t 2+2t ，乙车的速度随时间变化的关系式为v=2t+12，表达式中各物理量单位均采用国际单位，则两车速度大小相等的时刻为 （ ）A ．t=6sB ．t=3sC ．t=5sD ．t=12s8. 质点做直线运动的v-t 图象如图1所示，规定向右为正方向，则该质点在前8s 内平均速度的大小和方向分别为 （ ）A ．0.25m/s 向右B ．0.25m/s 向左C ．1m/s 向右D ．1m/s 向左9. 如图所示为一物体做直线运动的v-t 图象，根据图象做出的以下判断中，正确的是（ ）A.物体始终沿正方向运动B.物体先沿负方向运动，在t =2 s 后开始沿正方向运动C.在t = 2 s 前物体位于出发点负方向上，在t = 2 s 后位于出发点正方向上D.前2s 内加速度都为负，后2s 内加速度都为正10. 一遥控玩具小车在平直路上运动的位移—时间图象如图，则（）A．15s末汽车的位移为300mB．5s末汽车的速度为3m/sC．10s-15s汽车的平均速度大小为30m/sD．前25s内汽车做单方向直线运动11． a、b两物体从同一位置沿同一直线运动，它们的速度图象如下图所示，下列说法正确的是( )A．a、b加速时，物体a的加速度大于物体b的加速度B．20秒时，a、b两物体相距最远C．60秒时，物体a在物体b的前方D．40秒时，a、b两物体速度相等，相距 200m12.一个以v0＝5 m/s的初速度做直线运动的物体，自始至终有一个与初速度方向相反、大小为2 m/s2的加速度，则当物体位移大小为6 m时，物体已运动的时间可能为( )A．2s B．1 sC．3 s D．6 s13．滑雪者以某一初速度冲上斜面做匀减速直线运动，到达斜面顶端时的速度为零。

高中物理图像法解决物理试题专项训练100(附答案)含解析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。

所以D正确，ABC错误。

2．质点做直线运动的速度﹣时间图象如图所示，该质点（）A．第1 s内和第3 s内质点的速度不断增大，加速度不断减小B．前1 s内和前3 s内质点运动的路程相同C．物体在1 s，3 s时质点的运动方向发生变化D．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A项：第1 s内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s 内质点的速度沿负方向不断增大，加速度不断减小，故A 正确．B 项：只要质点在运动，其运动的路程就在增大，所以前1 s 内的路程小于前3 s 内的路程，故B 错误．C 项：根据速度的正负表示质点的运动方向，知物体在1 s ，3 s 时质点的运动方向均没有发生变化，故C 错误．D 项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s 内的位移大于0，0﹣4s 内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D 错误．故选A ．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．3．质量为2kg 的物体在水平面内做曲线运动，已知x 方向的位移-时间图像和y 方向的速度-时间图像分别如图甲、乙所示。

位移时间图像专题练习（附答案）姓名班级1、如图所示为甲、乙两物体相对于同一参考系的x-t图象，下面说法正确的是（）。

A．甲、乙两物体的出发点相距x 0B．甲、乙两物体都做匀速直线运动For personal use only in study and research; not for commercialuseC．甲物体比乙物体早出发的时间为t 1 sD．甲、乙两物体向同方向运动2、如图所示，为甲、乙两物体相对于同一坐标的x-t图象，则下列说法正确的是（）A．甲、乙均做匀变速直线运动B．甲比乙早出发时间t0C．甲、乙运动的出发点相距x0D．甲的速率大于乙的速率3、如图所示为甲、乙两个物体在同一直线上运动的x-t图象，下列说法正确的是（）A．两物体的速度大小相等，方向相反B．在t=1s时，甲、乙两物体相遇C．在前2s时间内，甲、乙两物体的位移相同D．在t=2s时，乙物体的运动方向发生了变化收起4、如图所示为甲、乙两物体运动的x-t图象，则下列说法正确的是（）A．甲物体做变速直线运动，乙物体做匀速直线运动B．两物体的初速度都为零C．在t1时间内两物体平均速度相等D．相遇时，甲的速度大于乙的速度5、聪聪同学讲了一个龟兔赛跑的故事，按照故事情节，明明同学画出了兔子和乌龟的位移图像如图所示。

下列说法错误的是( )A．故事中的兔子和乌龟是在同一地点同时出发的B．乌龟做的是匀速直线运动C．兔子和乌龟在比赛途中相遇两次D．乌龟先通过预定位移到达终点6、图示为A、B两运动物体的位移图象．下述说法中正确的是（）A. A、B两物体开始时相距100m，同时相向运动B. B物体做匀速直线运动，速度大小为5m/sC. A物体在运动中停了6sD. A、B两物体运动8s时，在距A的出发点60m处相遇7、甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点得到两车的位移一时间图象如图所示，则下列说法正确的是（）A．t1时刻乙车从后面追上甲车B．t1时刻两车相距最远C．t1时刻两车的速度刚好相等D．0到t1时间内，两车的平均速度相等8、如图为某一质点作直线运动的位移x随时间变化的规律，图为一条抛物线，则下列说法正确的是（）A．在10s末，质点的速率最大B．在1-10s内，质点所受合力的方向与速度方向相反C．在8s末和12s末，质点的加速度方向相反D．在0-20s末，质点的位移大小为9m9、物体A、B的x-t图像如图所示，由图可知[ ]A．从第3s起，两物体运动方向相同，且v A >v BB．两物体由同一位置开始运动，但物体A比B迟3s才开始运动C．在5s内物体的位移相同，5s末A、B相遇D．5s内A、B的平均速度相等10、物体甲、乙的x-t图象如图所示，由图可知（）A．从第10s起，两物体运动方向相同，且v甲＞v乙B．两物体由同一位置开始运动，但乙比甲迟10s才开始运动C．25s末甲、乙相遇D．25s内甲、乙的平均速度相等11、如图所示是甲、乙两物体的x-t图象，由图可知（）A. 甲乙两物体同时出发B. 甲乙两物体的运动方向相同C. 甲乙两物体的出发点相距4mD. 甲乙两物体都做匀速直线运动且v甲<v乙1、ABC2、BC3、AB4、ACD5、A6、ABD7、A8、B9、A10、C11、CD仅供个人参考仅供个人用于学习、研究；不得用于商业用途。
